Ez a cikk a modellek és rajzok Dalux asztali számítógépen való navigálását tárgyalja. A 3D-modell körüli legjobb mozgás elsajátítása segít gyorsan megtalálni a keresett információt.
Komplex modellekkel dolgozva ajánljuk a Dalux asztali alkalmazás használatát, mivel lehetővé teszi, hogy a számítógépe több erőforrást használjon, mint egy webböngésző.
Ha a Daluxot mobilon használja, megtudhatja, hogyan navigálhat 3D-ben ebben a cikkben: Navigálás a Helyszíneken mobilon.
Hogyan lehet hozzáférni és navigálni a rajzokban a Helyszínekben
A projekt 3D modelleit elérheti az oldalsávban a Helyszínek menüpontban.
A Dalux automatikusan megnyitja a BIM Viewert az utoljára használt nézetben.

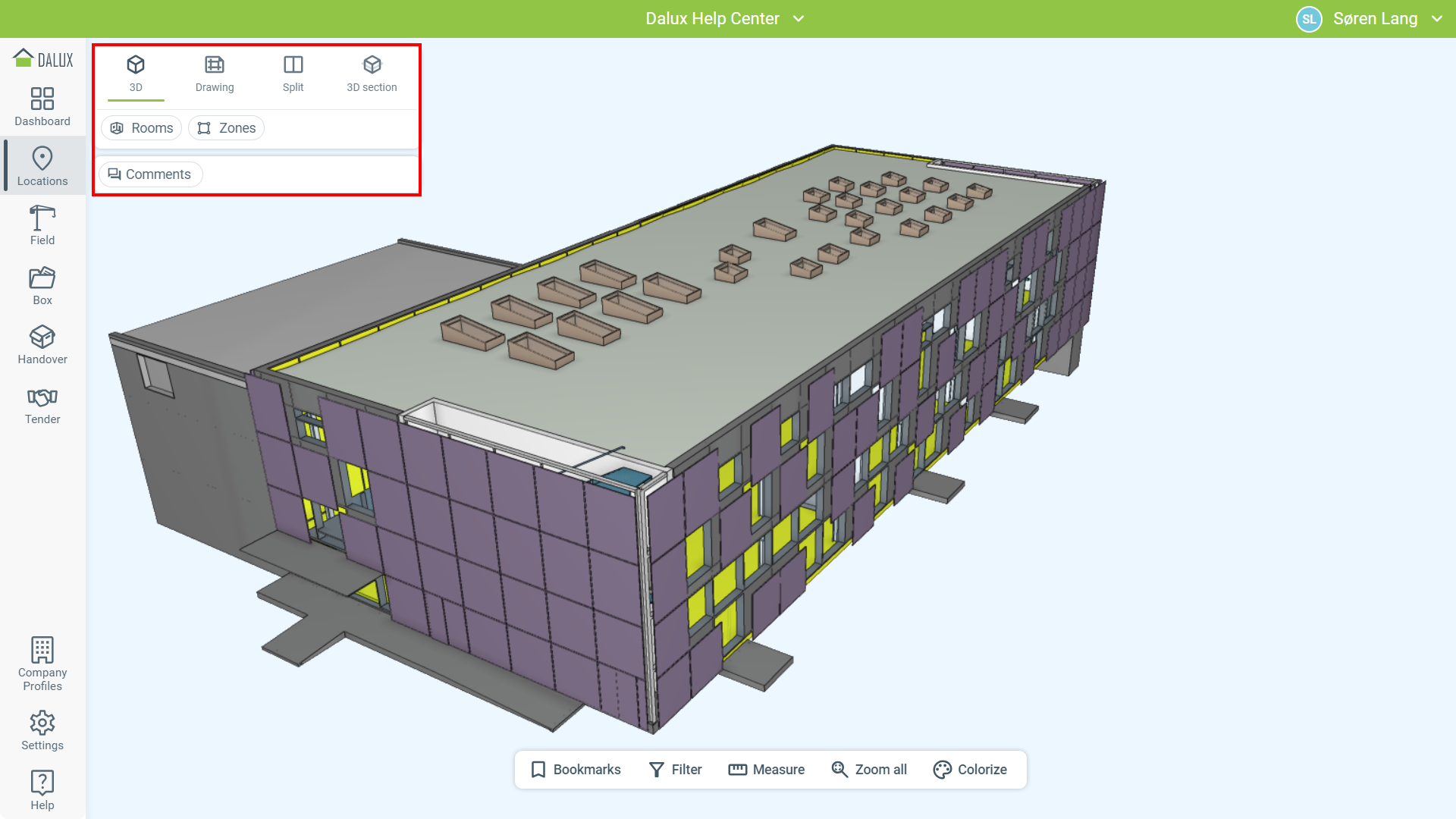

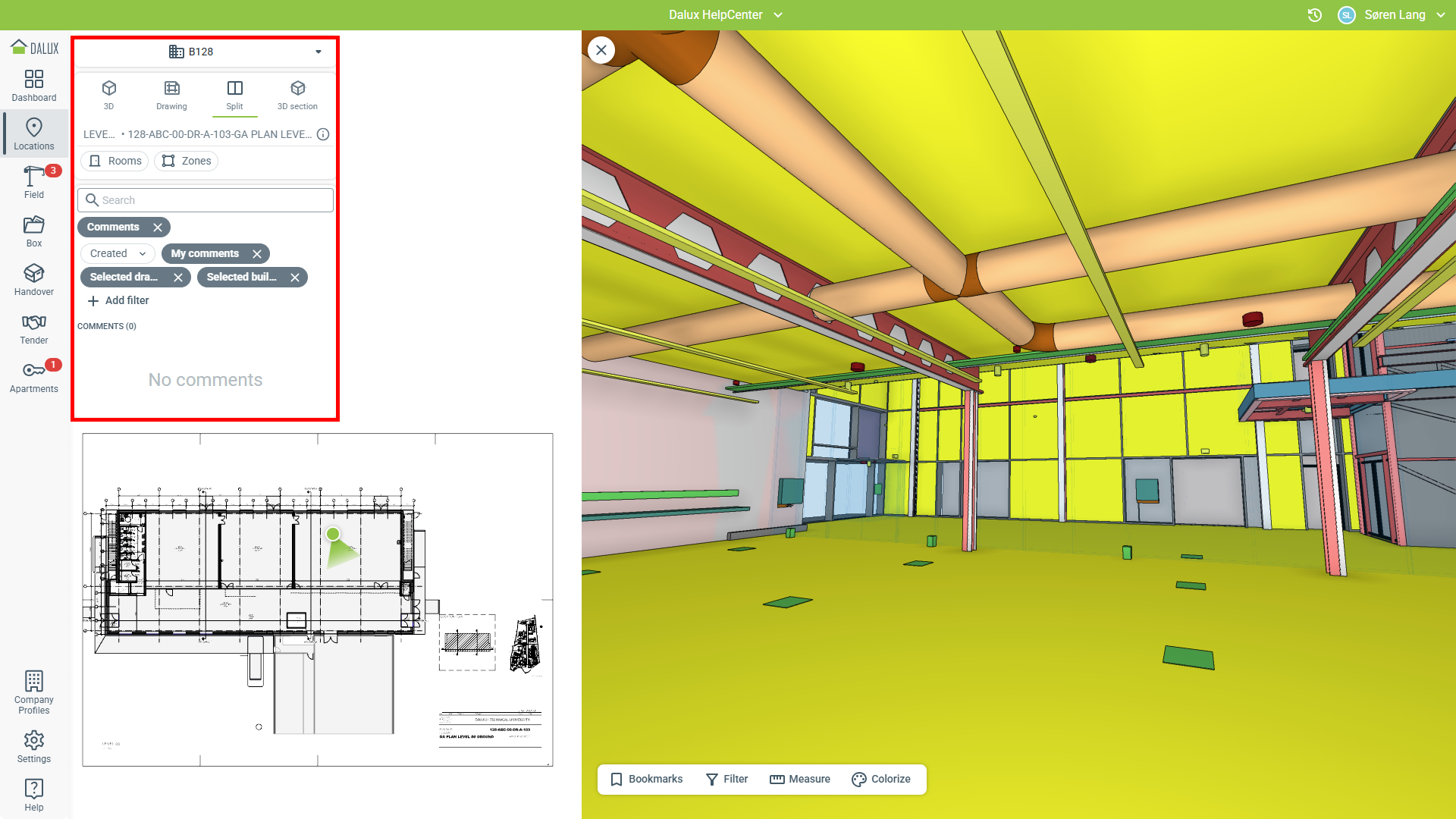

Az eszköztáron válthat a különböző nézetek között:
-
3D - Teljes képernyős 3D-s navigáció, amely lehetővé teszi a mozgást minden tengely mentén
-
Rajz - 2D-s nézet csak az épülethez hozzáadott rajzokhoz
-
Osztás - Osztás a 3D és a 2D között, ahol a 2D-s rajzot a 3D-ben való mozgáshoz használhatja
-
3D szakasz - Olyan 3D-s nézet, amely automatikus vágással rendelkezik az Ön szintjei vagy a modell függőleges leképezései alapján
A nézeteket részletesen alább találja.

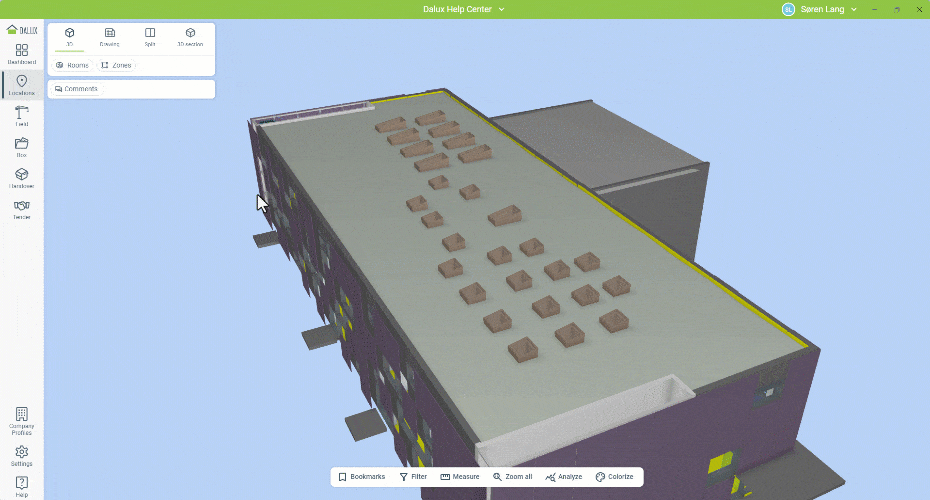

A 3D-s nézet használata
A 3D-s nézet egy teljes nézet, amely lehetővé teszi a modell szabad bejárását. Ez a nézet hasznos információk gyűjtésére a modell elemeiből vagy megjegyzések hozzáadására 3D-ben.
A 3D-ben való mozgáshoz használja az egeret, a billentyűzetet vagy mindkettő kombinációját.

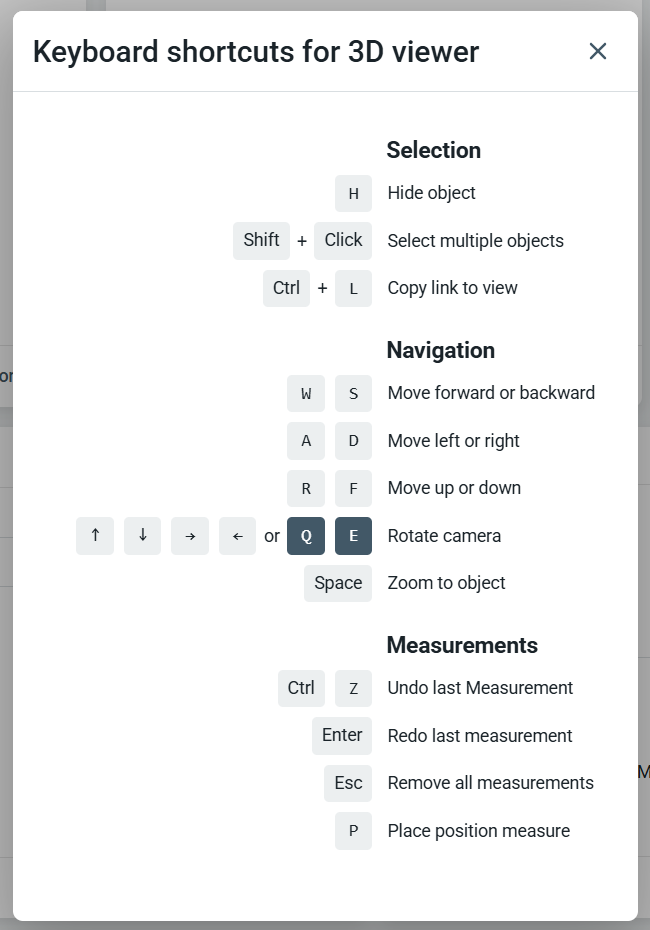

Néhány hasznos gyorsbillentyűt láthat az Ön nevére kattintva a jobb felső sarokban, majd a Billentyűparancsok menüpontban.
Ajánlott megismerkedni ezekkel a billentyűparancsokkal, mivel segítenek a modell körüli mozgásban. Az egerét is használhatja, hogy a kamerát nagyobb távolságokra mozgassa.
- Kattintson és tartsa lenyomva a bal egérgombot, majd húzza az orbitális kameramozgáshoz
- Kattintson és tartsa lenyomva a jobb vagy középső egérgombot, majd húzza a kamera mozgatásához
- Görgesse a görgőt a közelítéshez és távolításhoz
A 3D nézetben létrehozhat Megjegyzéseket, ha a funkció engedélyezett, és rendelkezik a megfelelő jogosultságokkal.
A 3D-s nézetben nem hozhat létre Field regisztrációkat. Az 3D nézetben az Osztás nézetet kell használnia. Ez azért van, mert a regisztrációk helyét össze kell kapcsolni egy rajzzal.
Tippek és trükkök
Használja az egeret a nagyobb mozgásokhoz, és a billentyűzetet a nézet finomhangolásához. Az egérmozdulatok a legjobban külső nézetekben vagy nagy helyiségekben működnek, a billentyűzetes navigáció pedig hatékony kisebb terekben.
Az egér és a billentyűzet kombinációjával a 3D-ben gyorsan navigálhat a modell körül.

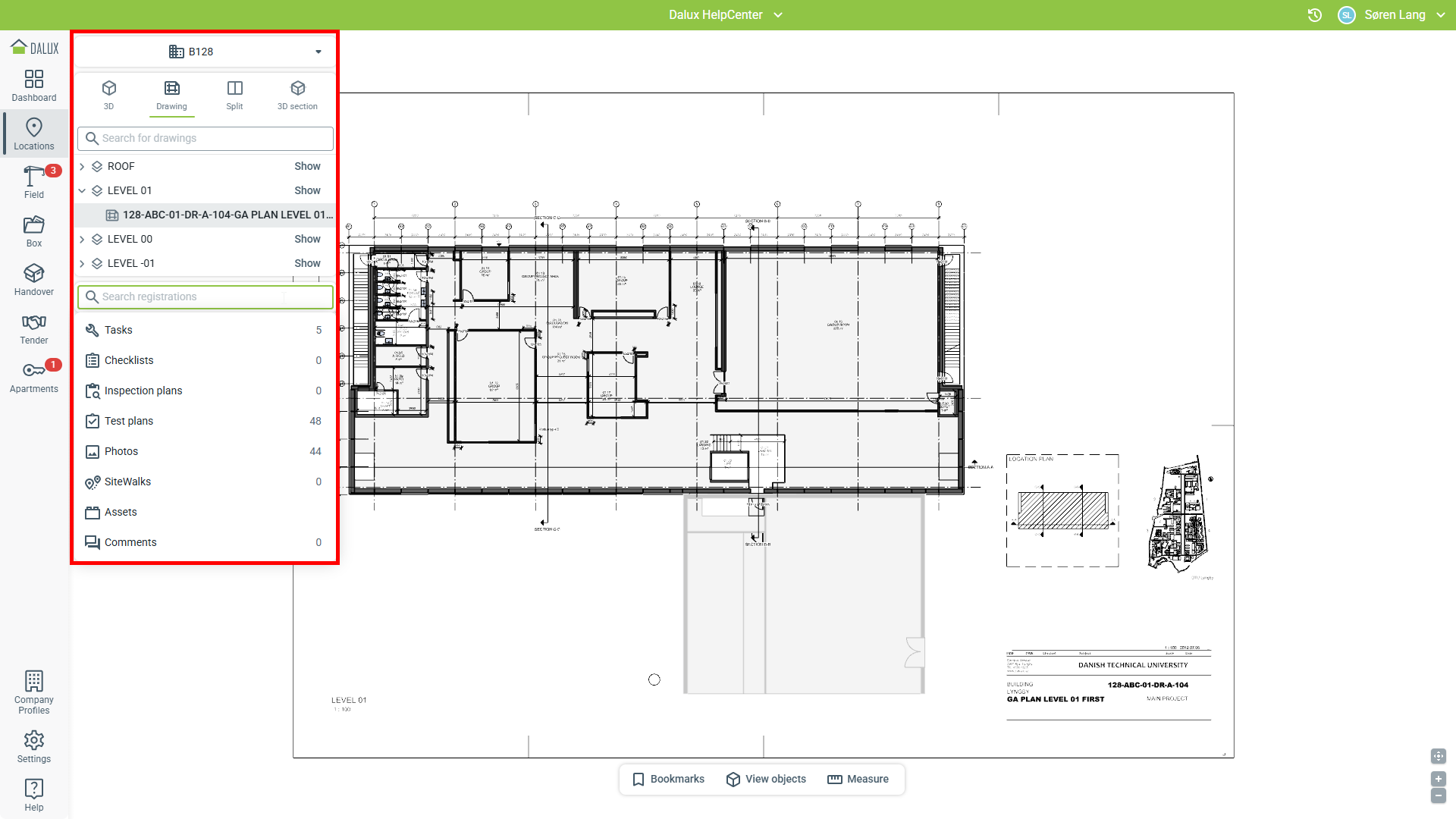

A rajzi nézet használata
A rajzi nézet csak 2D-s, és az épület szintjeihez hozzáadott rajzokat mutat. Ha nincsenek rajzai az épületben, használhatja az automatikus szintvágásos rajzokat az épület szintjeinek magassága alapján.
A Rajz nézet egy 2D rajzot és egy menüt mutat. A menüben kiválaszthatja, hogy melyik rajzot szeretné megjeleníteni.
A szinteket egy -ikon jelzi. Minden szinten több rajz is található. Ha rákattint a 'Megmutat' gombra, automatikusan az alapértelmezett rajzra ugrik a szinthez.
Ha a projekt szakterületeket és alterületeket használ, azokat mappákként jeleníti meg a -ikon mellett.
Tippek és trükkök

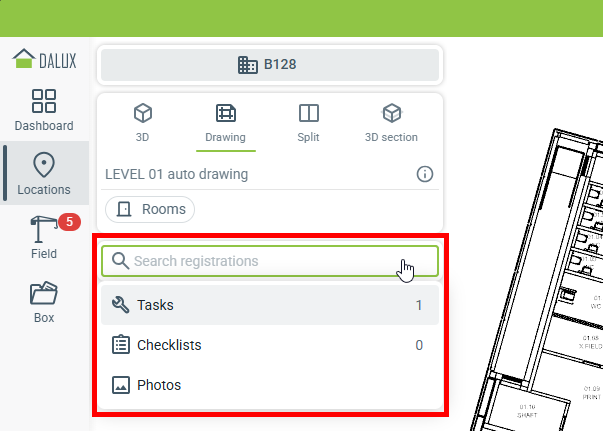

Ha nem látja a regisztráció típus panelt, kattintson a keresőmezőbe, és a panel megjelenik.
Amikor rajzot néz a Helyszínekben, a következőket teheti:
- Kattintson és tartsa lenyomva a bal egeret, és húzza, hogy mozogjon
- Görgesse a görgőt a közelítéshez és távolításhoz (tarthatja a Ctrl-t, hogy kisebb lépésekben közelítsen)
Ha rákattint a rajzra, ugrani tud erre a helyre a 3D-ben. Ez megnyitja az Osztás nézetet.

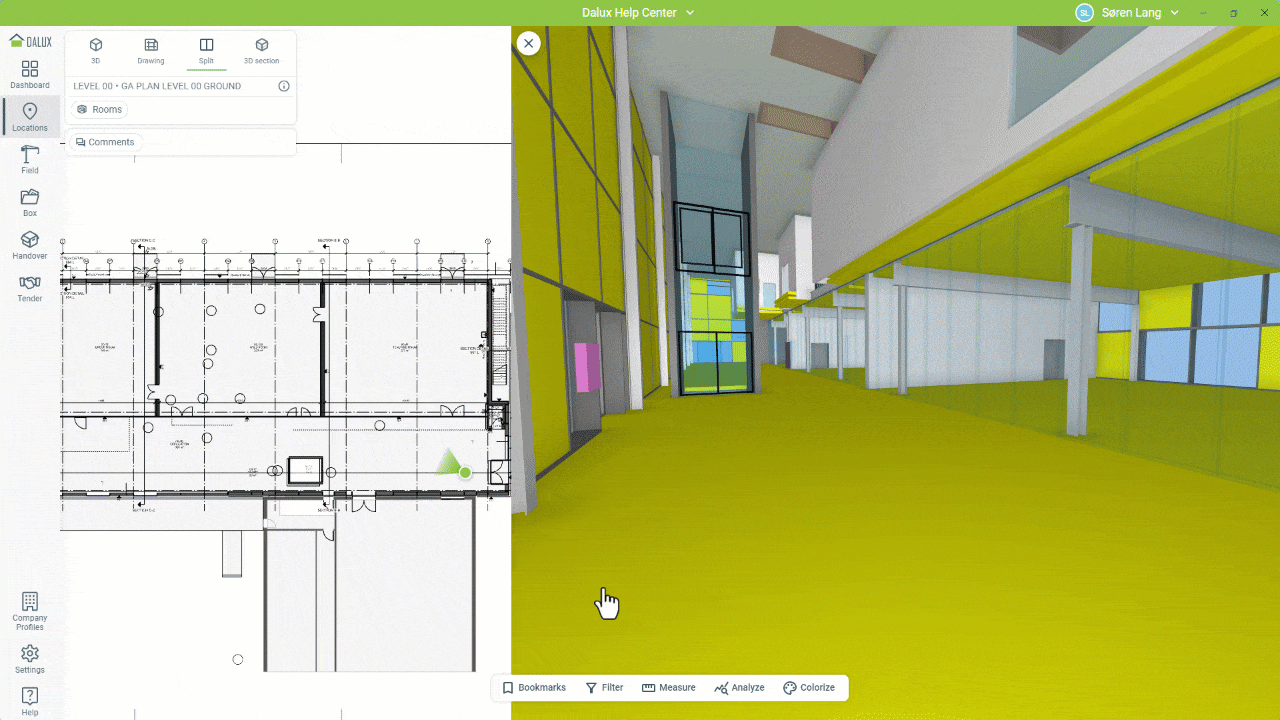

A megosztott nézet használata
A megosztott nézet lehetővé teszi a 3D-s modell körüli könnyű mozgást, ha rákattint a 2D-s rajzra. A megosztott nézetben továbbra is navigálhat 3D-ben, azonban a nézet rögzítve van az aktuális szinthez. Ez azt jelenti, hogy nem tudja mozgatni a kamerát felfelé vagy lefelé.
A megosztott nézetben Field regisztrációkat hozhat létre az objektumokra kattintva a modellen. Ekkor a 3D-s helyszín elmentésre kerül a regisztrációban.
Hasonlóan a Rajz nézethez egy rajzot választhat a menüből.
Az Osztás nézetben a jelenlegi helyét egy zöld kör jelöli a rajzon. A kamera iránya szintén megjelenik.
A megosztott nézetben a rajzi ablakot az alábbiakhoz használhatja:
- Kattintson és tartsa lenyomva a bal egérgombot, majd húzza a rajz mozgatásához.
- Görgesse a görgőt a közelítéshez és távolításhoz (tarthatja a Ctrl-t, hogy kisebb lépésekben közelítsen)
- Kattintson a rajzra, hogy az adott hely 3D-s nézetére ugorjon
A 3D ablakban, a 3D-s navigálás billentyűparancsai mindig aktívak (nem tudja megváltoztatni a kamera magasságát). A 3D-ben való mozgás automatikusan a pozíciójelzőt is mozgásba hozza a rajzon.
A megosztott nézet nagyszerű a modell egy szintjén való mozgáshoz, és kevesebb bonyolult navigációt igényel a 3D-ben.

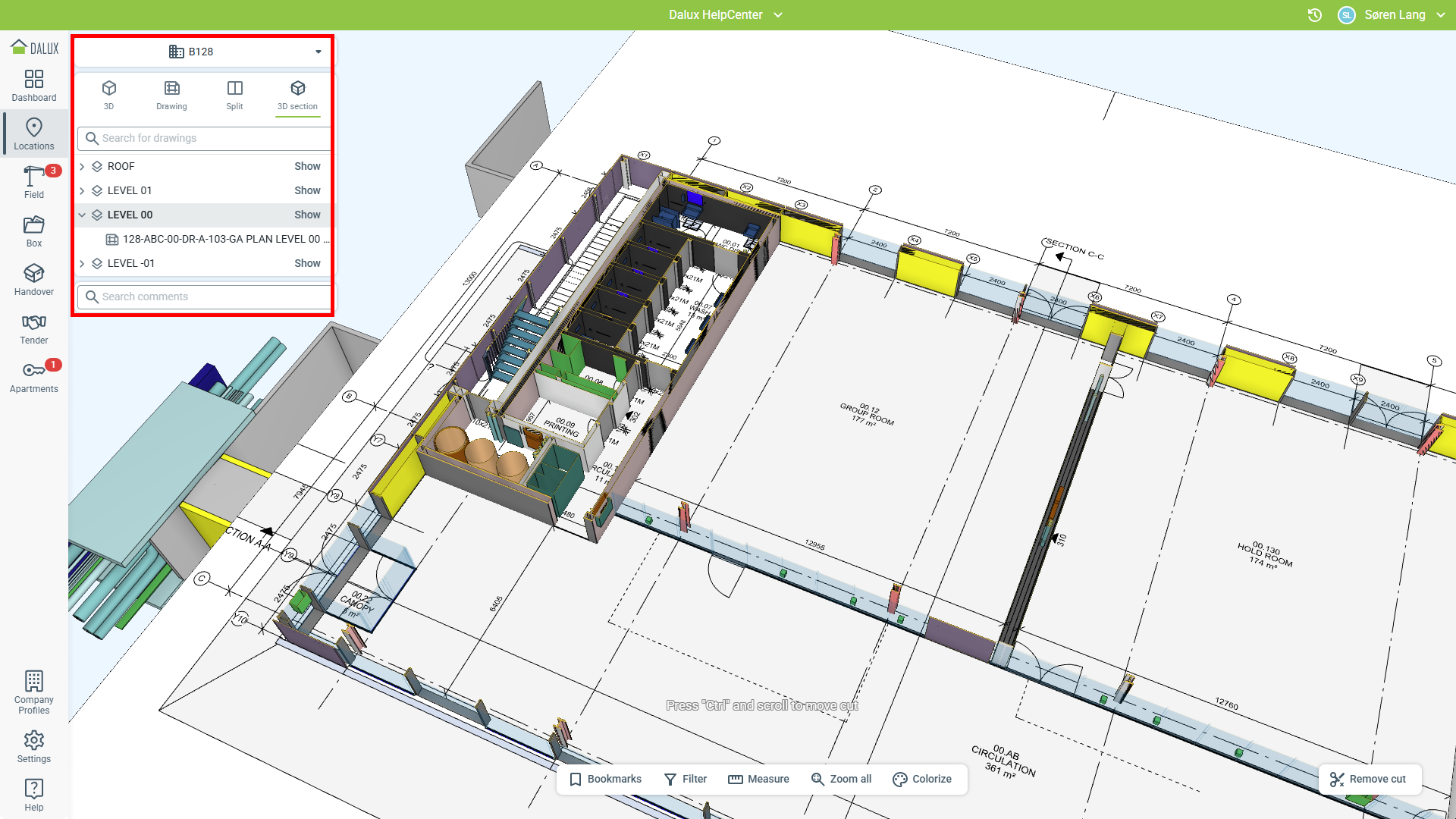

A 3D-s szakasz nézet használata
A 3D szakasz nézet automatikusan alkalmaz egy vágást, és a rajzot egy kombinált 2D és 3D nézethez jeleníti meg. Ez mind a szintek, mind a vertikálisan térképezett rajzok esetében működik.
Hasonlóan a rajzi és a megosztott nézethez ki kell választania, melyik rajzot szeretné megjeleníteni.

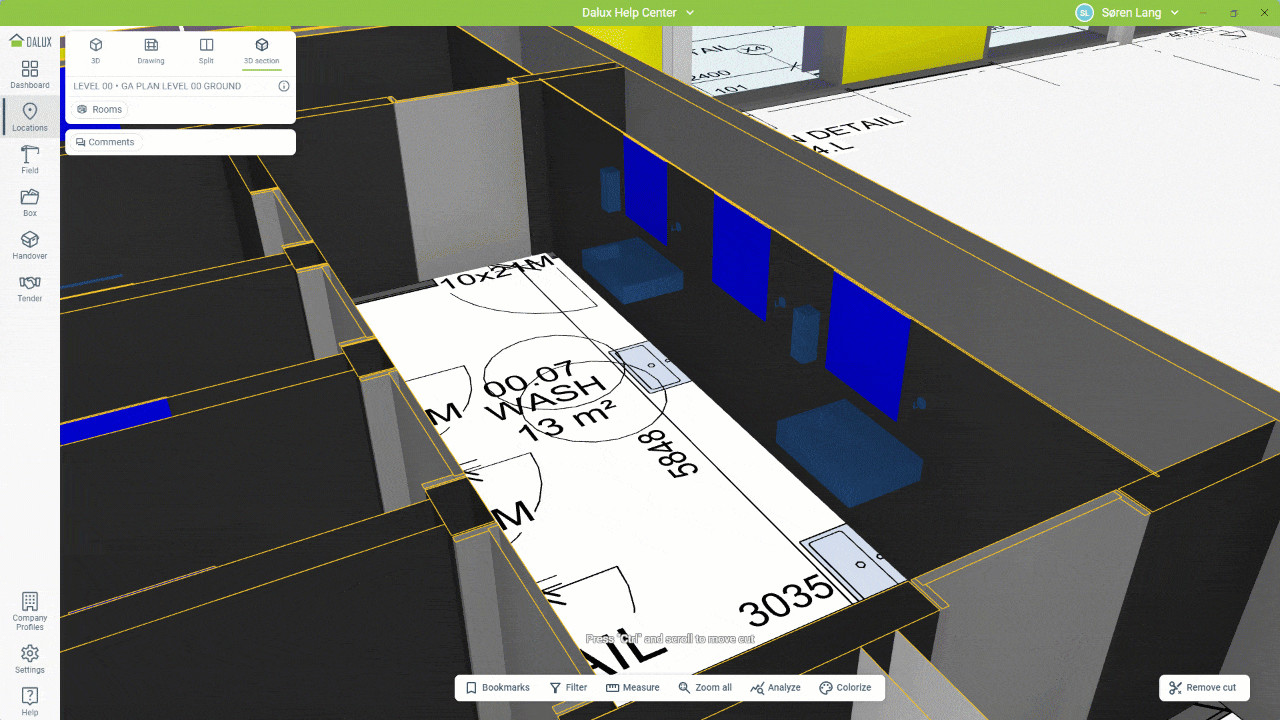

Ebben a nézetben minden 3D-s navigálási billentyűparancs elérhető. :
- Tartsa lenyomva a Ctrl-t, és görgesse a görgőt, hogy a vágást felfelé vagy lefelé mozgassa
- Kattintson a rajzra, és válthat az átlátszóságra, vagy elrejtheti a rajzot
- Kattintson a rajzra, és nyomja meg a szóközt, hogy távolítson, és megtekinthesse az ամբողջ rajzot
A vágást eltávolíthatja a jobb alsó sarokban az Vágás eltávolítása lehetőséggel.
További információ
További információkért a vágások és mérések használatáról a Dalux Desktopon, olvassa el ezt a cikket: Hogyan vágjon és mérjen.
A szűrők és könyvjelzők lehetővé teszik, hogy különböző nézeteket mentsen el későbbi használatra. További információt talál ezekben a cikkekben:
