Ebben a cikkben a szűrők és színek használata a Helyszínek alkalmazásában a különböző adatok vizualizációjára szolgál.
A szűrők a BIM modellből származó tulajdonságokat használják, és automatikusan frissülnek a modell módosításakor.
Ezeket a funkciókat a cikkben tárgyaljuk:
- Szűrők (személyes és csoportos szűrők)
- Színezés
- Objektumok megtekintése
Tippek és trükkök

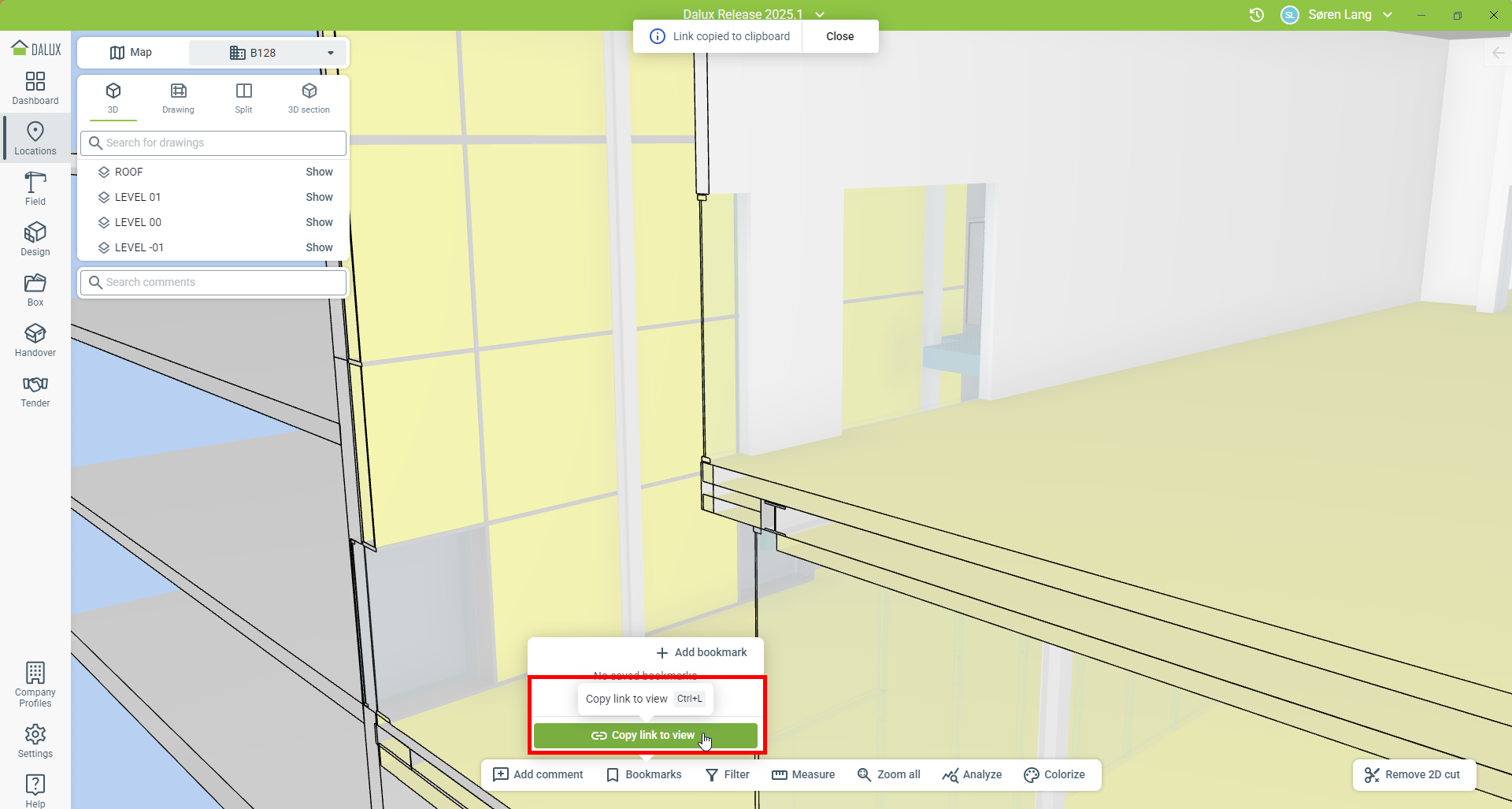

Miután beállított egy szűrőt, a CTRL+L billentyűkombinációval másolhat egy hivatkozást az aktuális nézetre. Ezt a hivatkozást megoszthatja a projekt más résztvevőivel. A szűrők, vágások, mérések stb. is másolásra kerülnek. A hivatkozás másolható a CTRL+L billentyűkombinációval vagy a Könyvjelzők menüből.
Felhasználói jogok
Az összes felhasználó hozzáférése van a Helyszínekhez, és létrehozhat és menthet szűrőket.
A projektadminisztrátorok és a projekttervezési vezetők szűrőket hozhatnak létre mindenki számára a projektben, vagy meghatározott munkacsomagokhoz.
A csoportadminok menthetik a szűrőket a felhasználói csoportjuk minden tagja számára.
Színezés és
Objektumok megtekintése csak akkor érhető el, ha a projekt Box Pro-t vagy Field Pro-t használ.
Hogyan kell használni a szűrőket
A szűrők csak a BIM modellhez érhetők el, nem a rajzokhoz. Használhatja az Objektumok megtekintése lehetőséget szűrők létrehozásához 2D-s rajzokon; erről részletesen lentebb olvashat.
Minden felhasználó létrehozhat személyes szűrőket, és a csoportadminok létrehozhatnak csoportszűrőket.

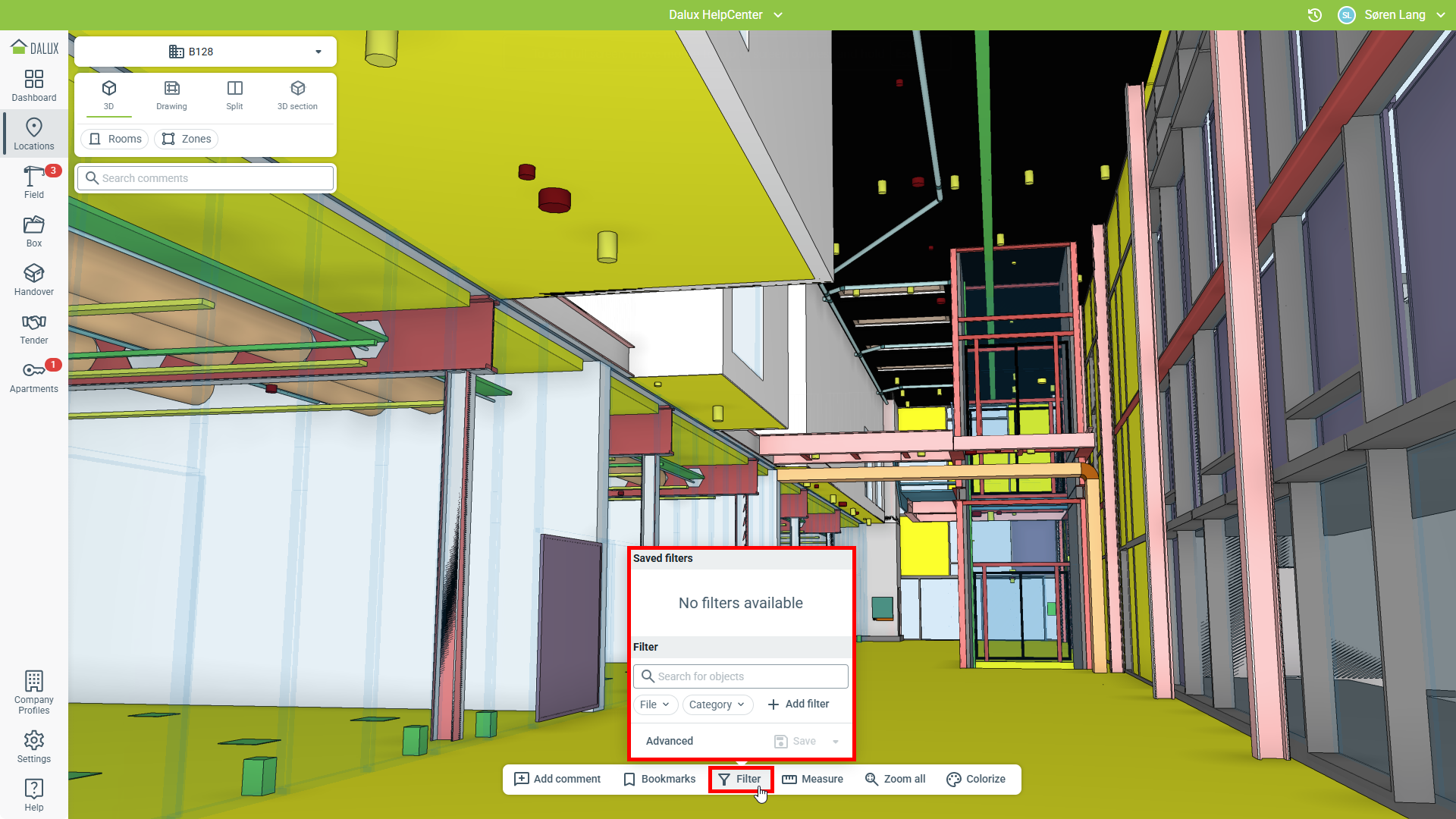

Kezdje azzal, hogy a Helyszínek menüpontra lép, és megnyit egy BIM modellt az egyik 3D-s nézetben. Minden szűrőt megtalálhat az eszköztáron lévő
Szűrő alatt.
Többféleképpen lehet szűrőket létrehozni a BIM modell megtekintésekor.
- Hozzon létre egy szűrőt a
Szűrő gombbal
- Hozzon létre szűrőt egy objektumra kattintva a modellben
Amikor rákattint a Szűrőre, szabad szöveges keresést végezhet, hozzáadhat egy adott szűrőt, vagy létrehozhat egy összetett szűrőt. A fájl- és kategóriaparaméterek mindig elérhetők a gyorselérésben.

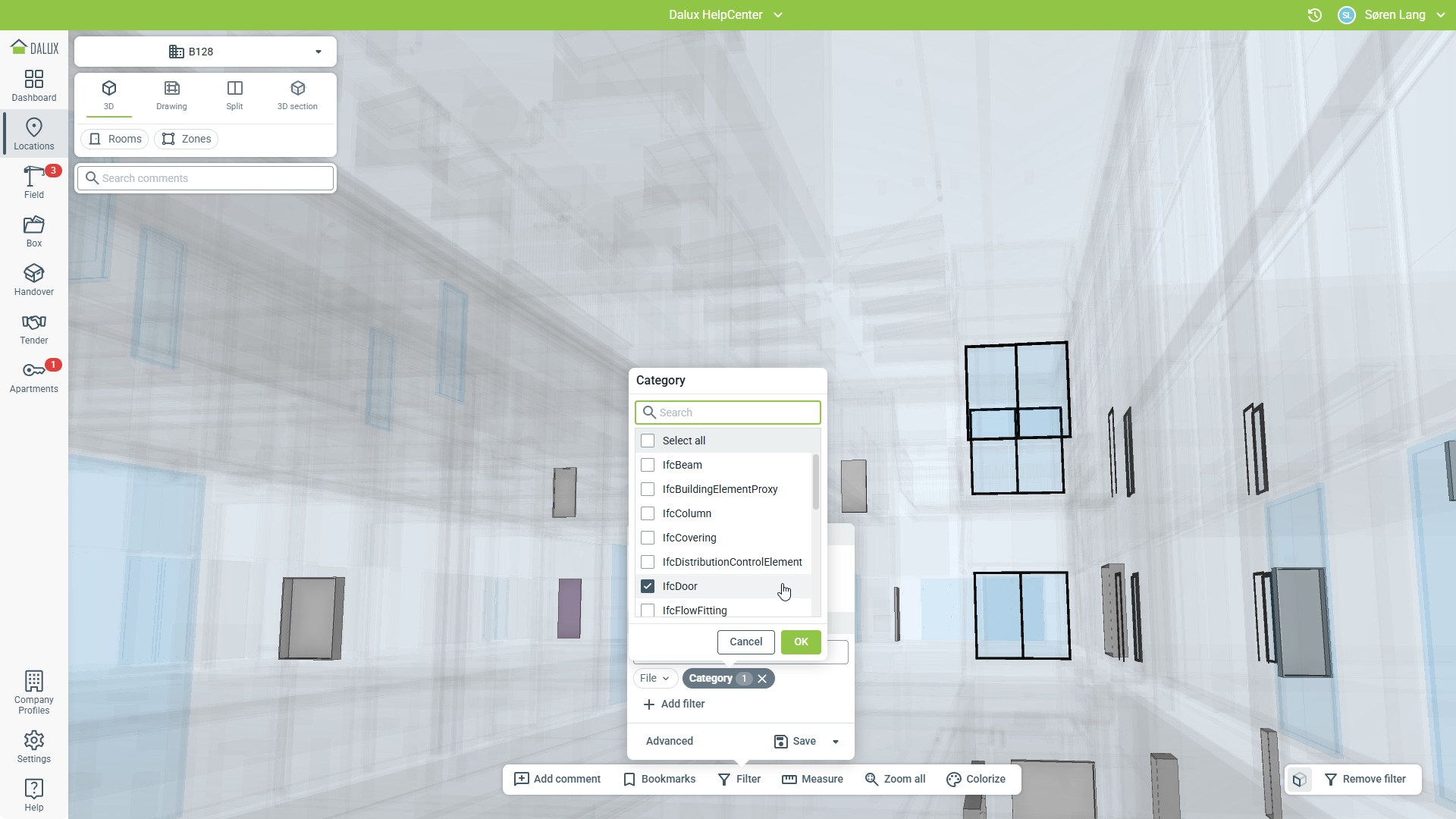

Ebben a példában egy szűrőt hozunk létre az ajtó kategóriához. Amikor kiválaszt egy paramétert a szűrőhöz, a 3D nézet ennek megfelelően változik.

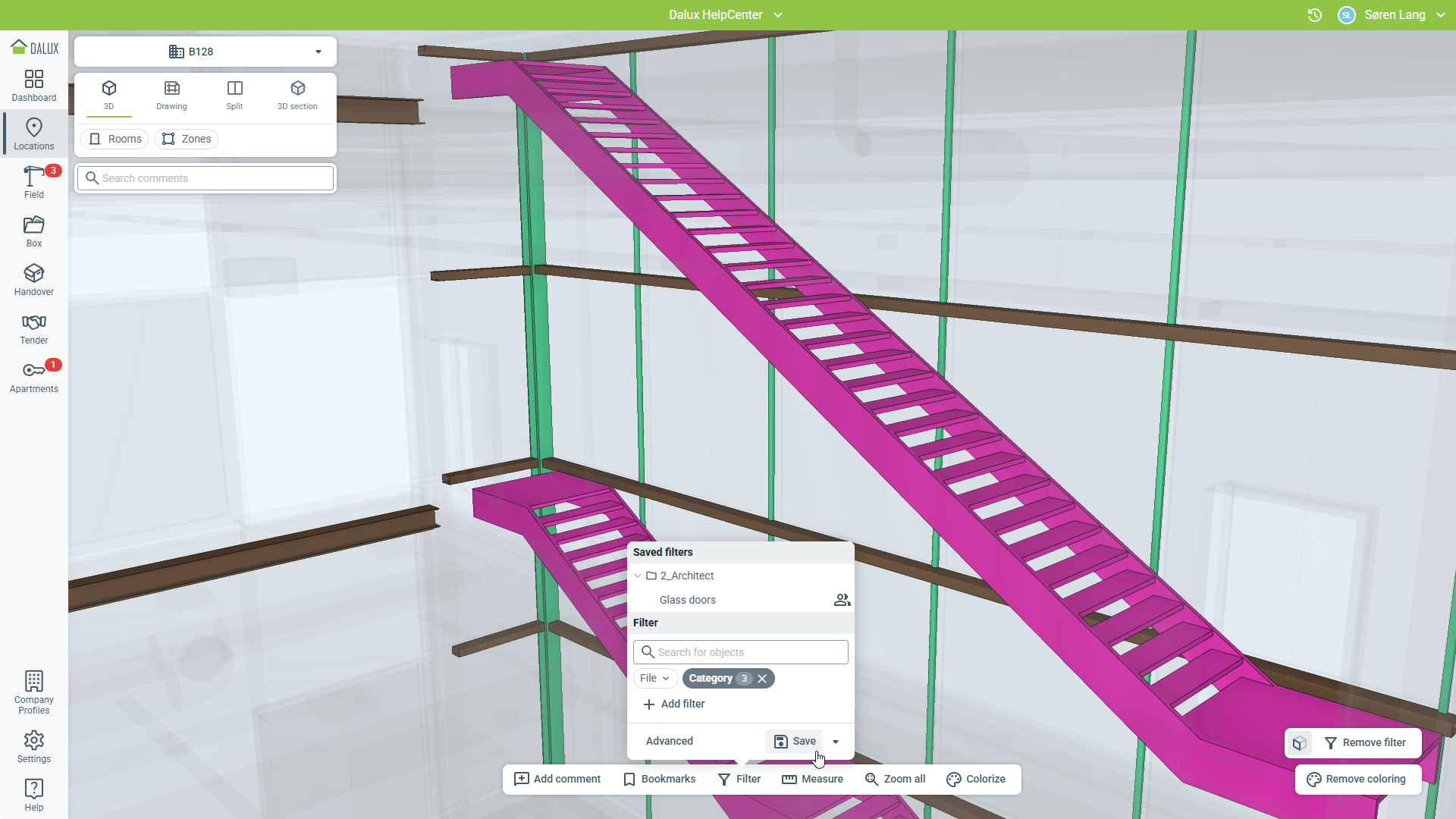

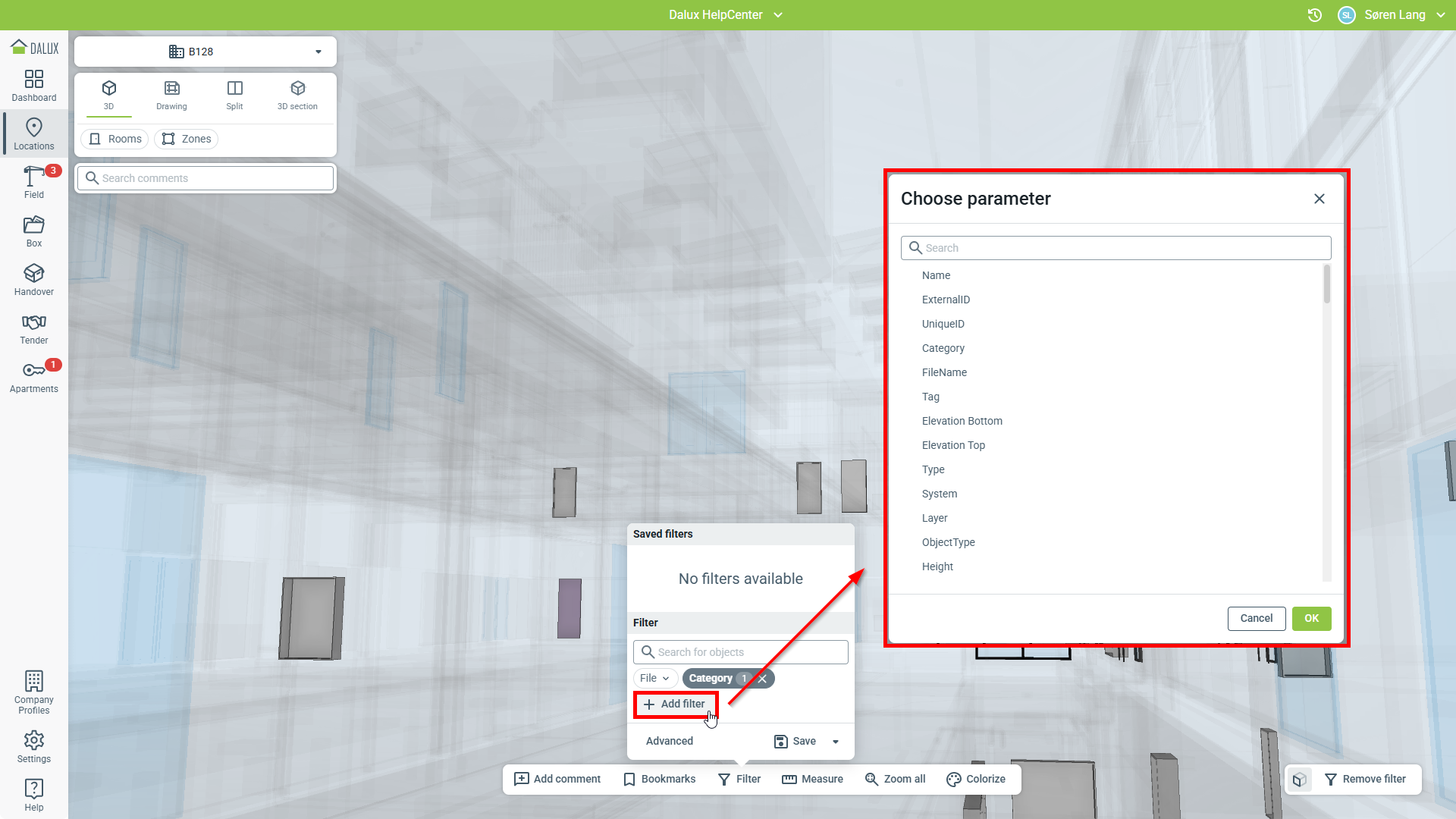

Még inkább szűkítheti az eredményeket, ha több paramétert ad hozzá ugyanahhoz a szűrőhöz. Ezt úgy teheti meg, hogy a Szűrő hozzáadása gombra kattint, majd különböző paramétereket választ. A rendelkezésre álló paraméterek a BIM modelltől függenek.

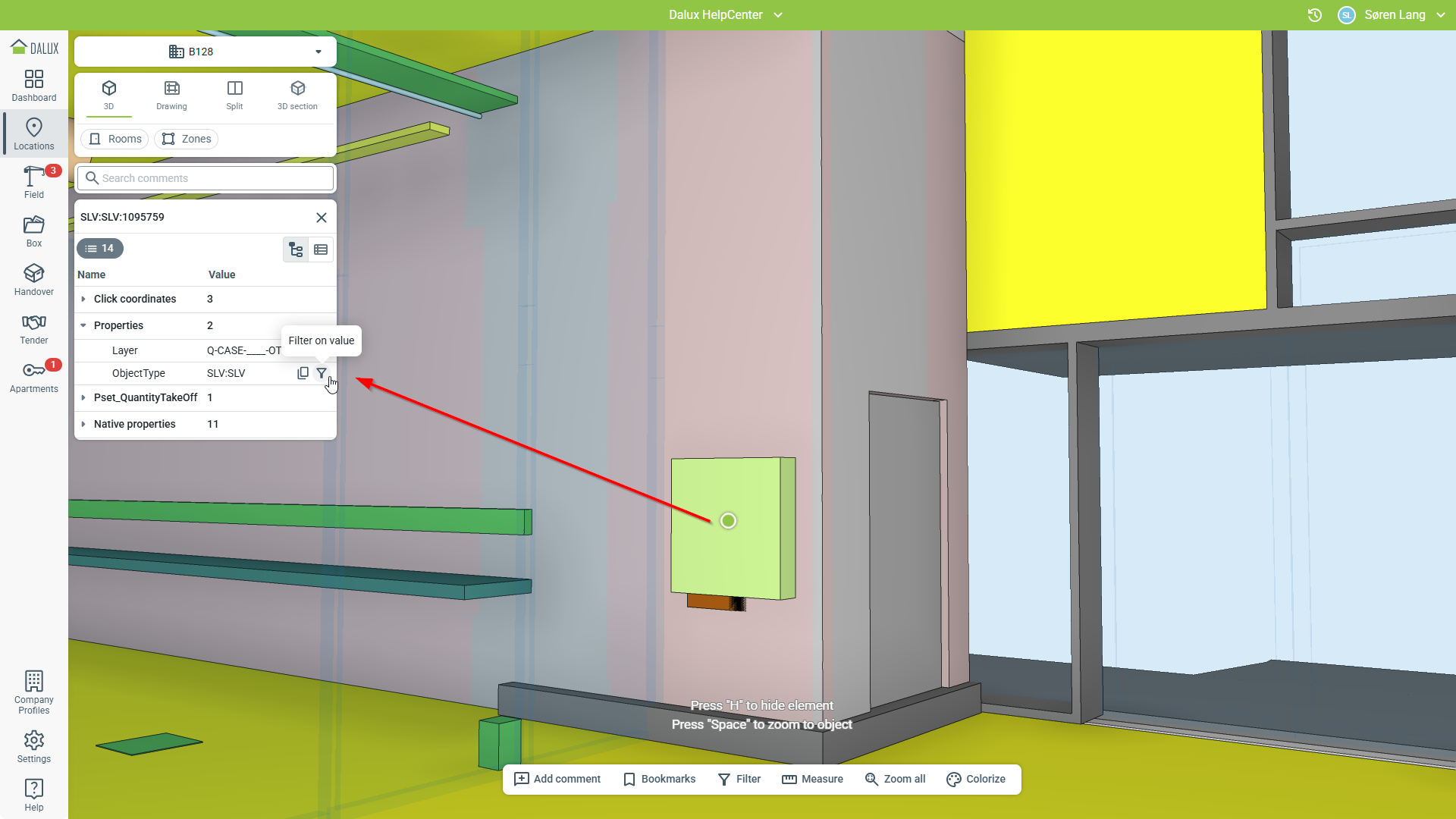

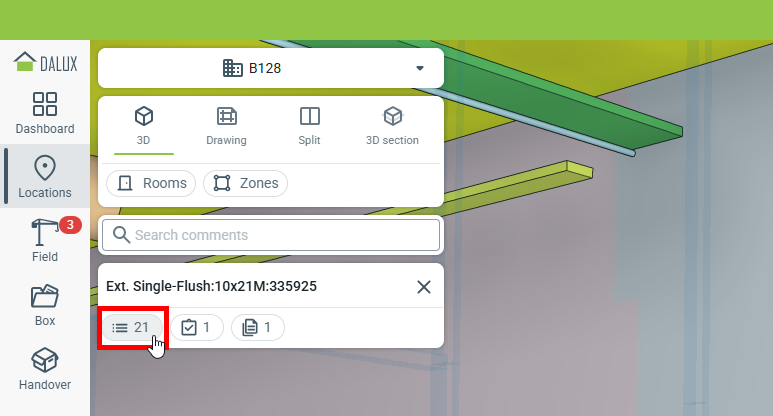

Gyorsan készíthet szűrőt az objektum kiválasztásával a modellben is. Kattintson a ikonra a tulajdonságlista kinyitásához.
Ez megjeleníti az objektum tulajdonságait. Vigye az egérmutatót egy tulajdonság fölé, majd kattintson a -re a tulajdonság szűréséhez. Ezt több tulajdonsággal megteheti.

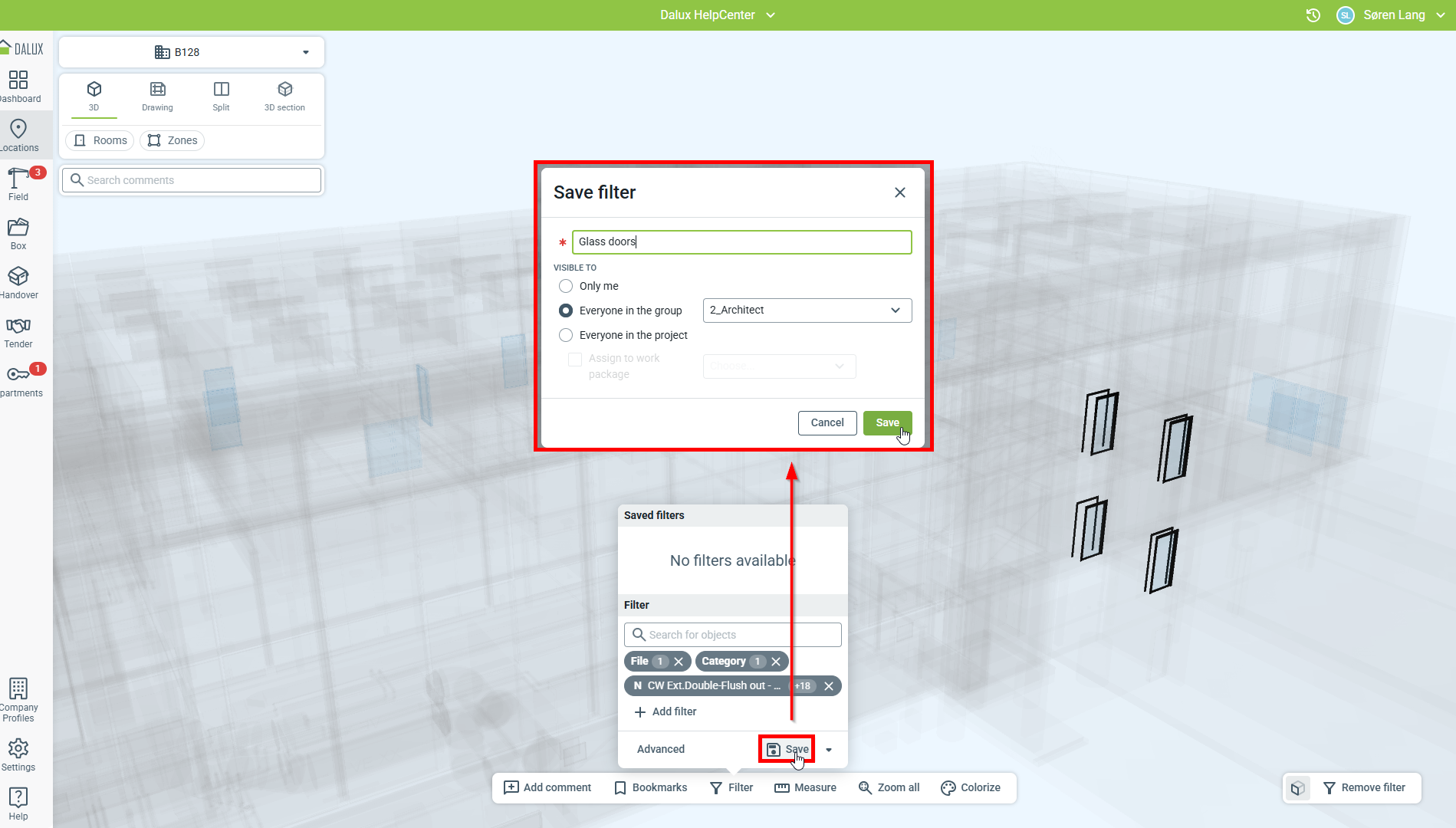

Ha elkészült a szűrővel, kattintson a Mentés gombra a szűrő későbbi mentéséhez. Ha csoportadminisztrátor vagy a felhasználói csoportjában, elmentheti a szűrőket, így azok minden csoporttag számára láthatók.
Ha Ön projektadminisztrátor vagy projekttervezési vezető, elmentheti, hogy a projekt minden tagja vagy meghatározott munkacsomagok számára elérhető legyen.

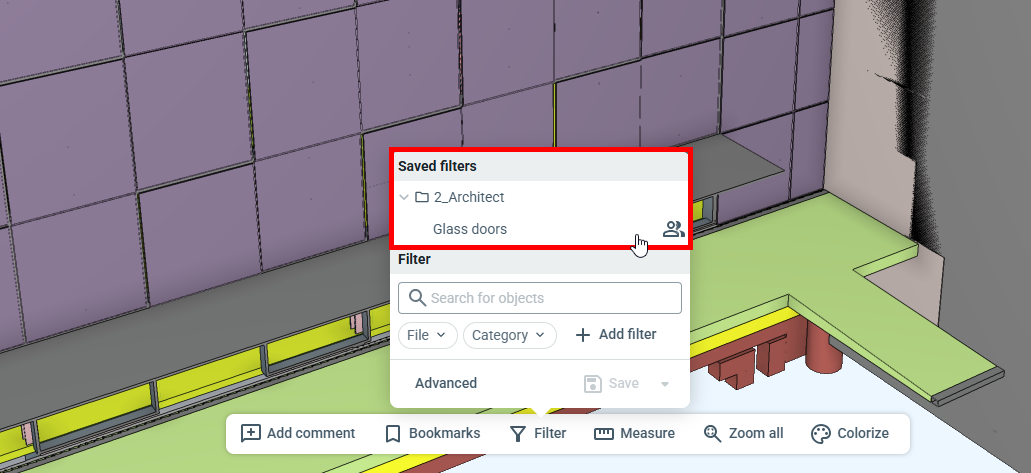

Az elmentett szűrők az Szűrő alatt jelennek meg az Elmentett szűrők területen.
Hogyan kell használni a színezést

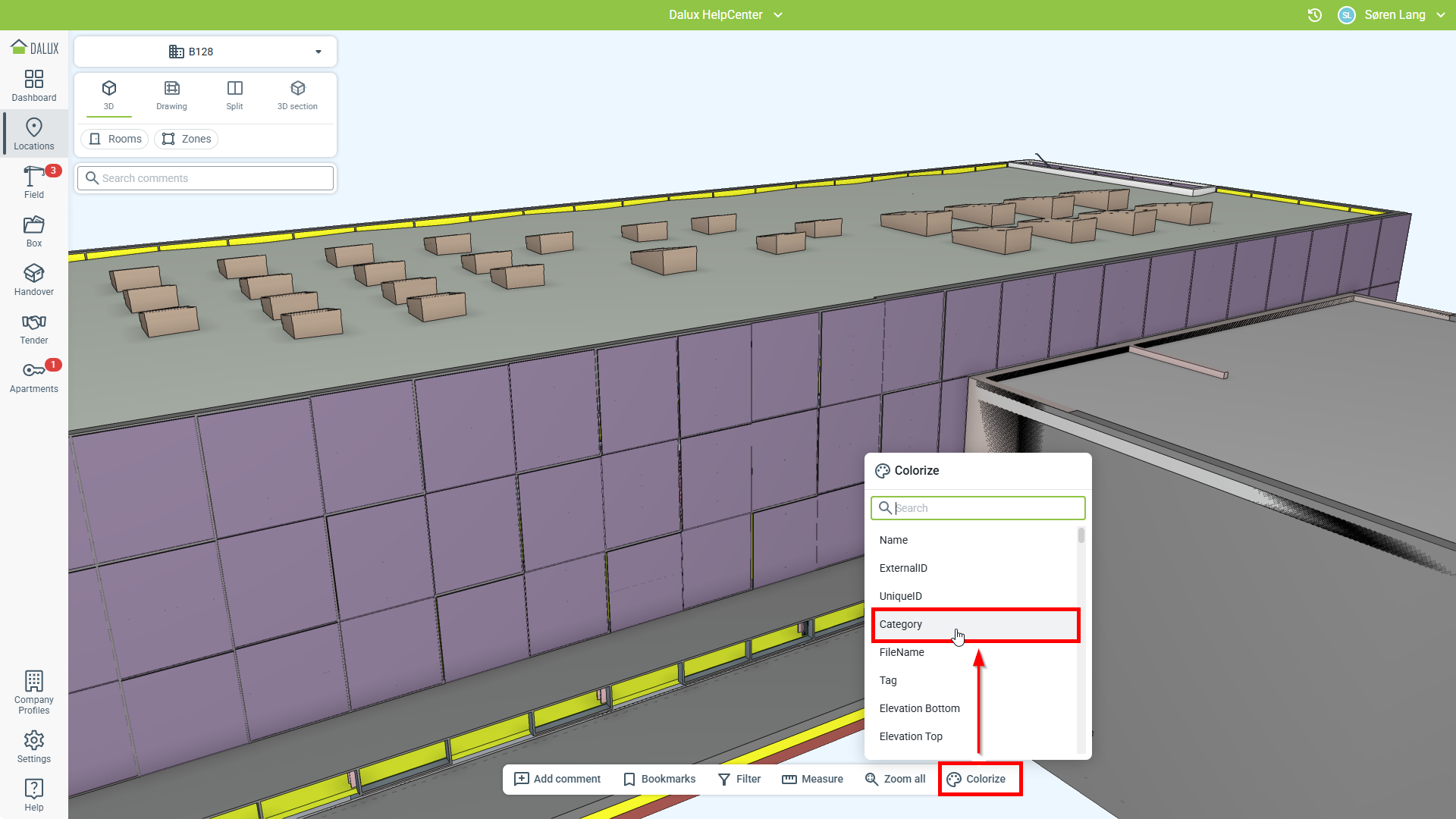

A színezés lehetővé teszi a BIM modell gyors színkódolását egy adott tulajdonság alapján. A Dalux automatikusan rendel színeket, így kézi színválasztás nem lehetséges.
Összevonhatja a Színezés funkciót a
Szűrővel, hogy színkódolt vizualizációt hozzon létre csak a szükséges elemekből.
Ha elkészült a szűrővel, kattintson a Mentés gombra a szűrő későbbi mentéséhez. Ha a színezés engedélyezve van a szűrő mentésekor, automatikusan aktiválódik, amikor a szűrőt újra betöltik.

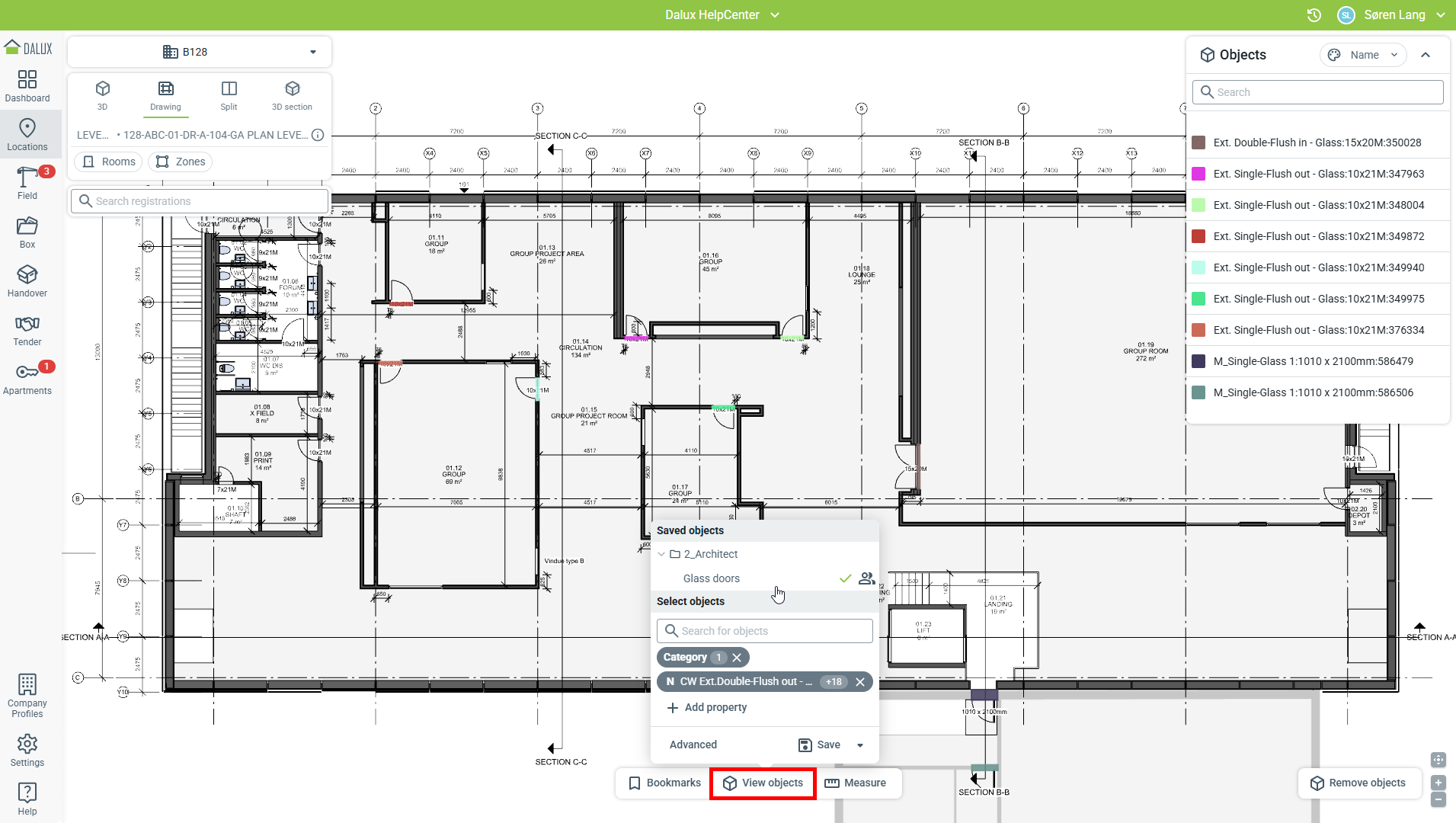

Objektumok megjelenítése a rajzokon
Az épületrajzokon színkódolt modellobjektumokat láthat.
Megjegyzés
Objektumok megtekintése használatához BIM modell szükséges a projektben. Megtekintheti az objektumokat vagy az automatikus metszeten, vagy a 3D-re leképezett rajzokon.
Kezdje el a Helyszínekhez való lépéssel, majd nyisson meg egy
Rajzot. Ezután kattintson az eszköztáron a
Objektumok megtekintése gombra.
Ez a funkció úgy működik, mint a 3D-s szűrők. A menüből kiválaszthatja a szűrni kívánt tulajdonságot, amely a rajzon majd megjelenik.
Bármely elmentett szűrőt (a 3D-ben készült szűrőket is) betölthet ebből a menüből.

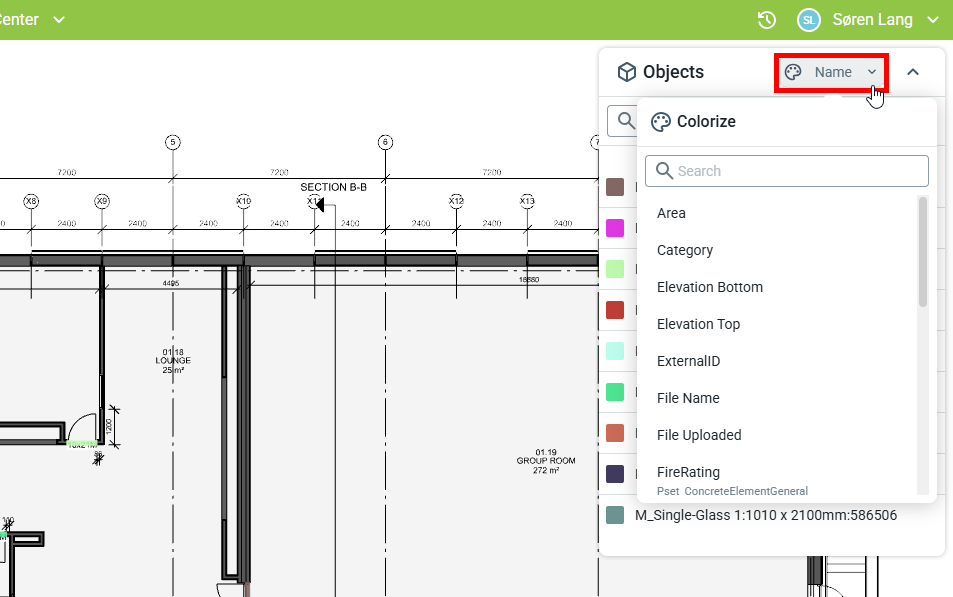

Amikor egy tulajdonságot választott ki, a színkódolás a jobb oldalon megjelenik. A menü tetején módosíthatja, hogy melyik paramétert használja a színkódolás.
Tovább
Ha többet szeretne megtudni a könyvjelzők használatáról, olvassa el ezt a cikket: 2D és 3D könyvjelzők a Helyszíneken.
