A modell ellenőrző eszköz lehetővé teszi a felhasználók számára, hogy követelményeket állítsanak be az elemek ütközései és szabadon hagyandó területek vizsgálatára az épületmodellekben anélkül, hogy várniuk kellene egy másik fél visszajelzésére. Azok a felhasználók, akiknek van hozzáférésük, saját maguk értékelhetik a modelleket a funkció használatával.
Az eszköz lehetővé teszi az elemeknek a projektre vonatkozó követelményeknek való megfelelésének vizsgálatát a Daluxon belül, azonnal biztosítva a felhasználók számára a szükséges információt, hogy vagy:
- Végezze el a szükséges változtatásokat a modellező szoftverben
- Együttműködés más projektrésztvevőkkel az elemek megjelölésével, amelyek nem felelnek meg a követelményeknek
- Döntsön úgy, hogy figyelmen kívül hagyja az ütközést/szabadon hagyandó területre vonatkozó problémát, ha az nem releváns
További információk
Ha többet szeretne megtudni a modellfájlokban található metaadatok érvényesítéséről, olvassa el ezt a cikket: Metaadat tulajdonságok a Modell érvényesítésében.
Modell ellenőrzés aktiválása
Jogosultságok
A projektgazdának vagy projekttervezőnek szüksége van a modell ellenőrzésének aktiválására.
A Modell-ellenőrzés a Design része, és automatikusan elérhető, amikor a Design aktiválva van.

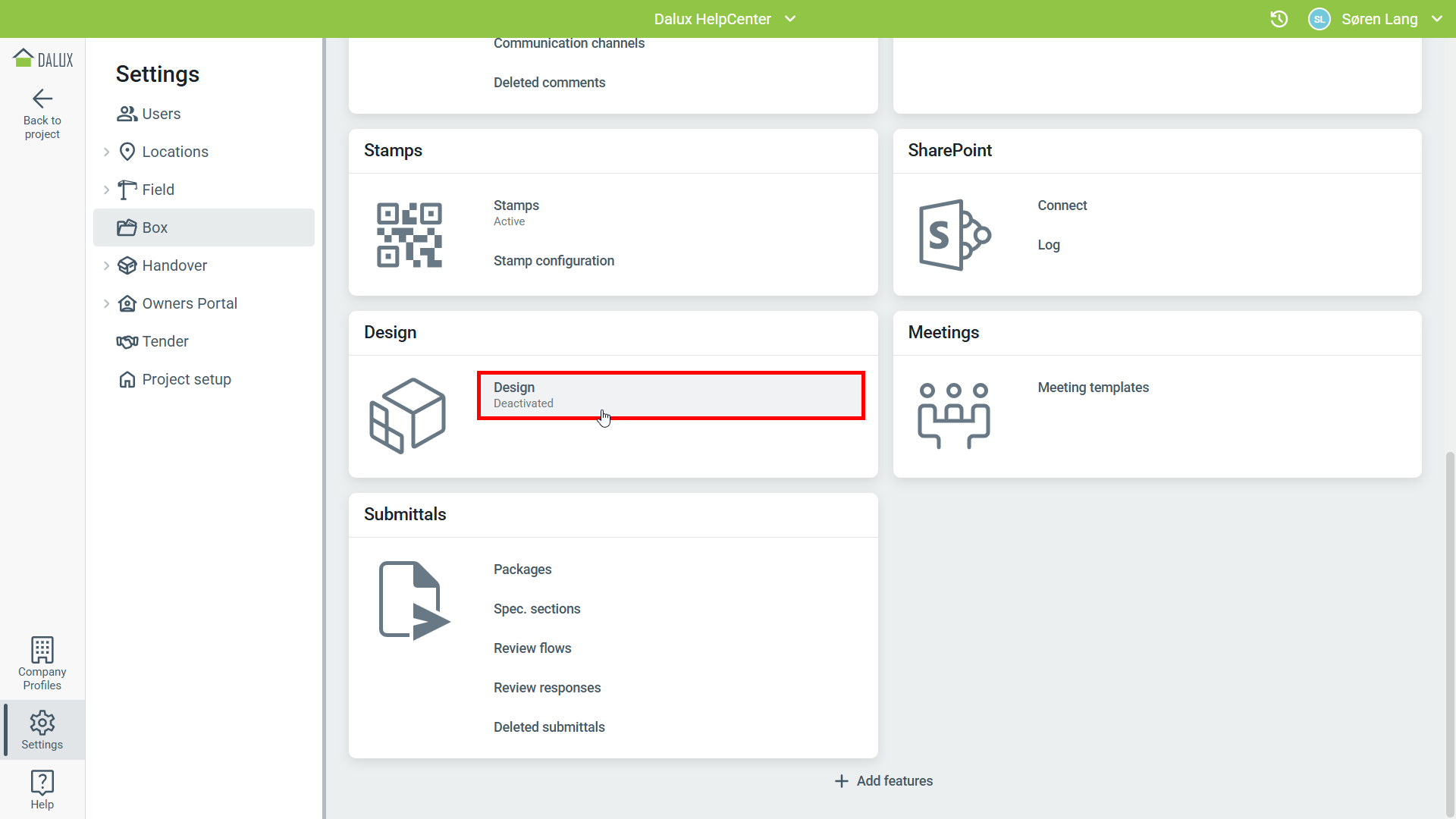

A Design aktiválásához ugorjon ide
Beállítások
Box
Design
'Aktiválás':
Tippek és trükkök
Javasoljuk a modell-ellenőrzés beállítását a Dalux asztali alkalmazásban. Ez megkönnyíti a szinkronizációt, amikor a modell-ellenőrzés eredményeit a böngészőben a 'Automatizálás' funkcióval tesszük elérhetővé.
Hozzáférés beállítása a modell ellenőrzéshez
Jogosultságok
A modell ellenőrzés beállításhoz projektgazdának vagy projekttervezőnek kell lennie.
A Design aktiválása után be kell állítani a jogosultságokat a felhasználók számára, hogy hozzáférjenek a modell ellenőrzés funkcióhoz. Bármilyen felhasználói csoport hozzáadható, a Beállítások
Box
Design
'Hozzáféréssel rendelkező csoportok'.
Alternatívaként hozzáférés biztosítható, amikor a felhasználói csoportok jogosultságait állítják be a beállítások felhasználók felületén.
Szakterületek és objektumcsoportok beállítása
Szakterületek beállítása
Követelmények létrehozásához hozzon létre szakterületeket, amelyeket vagy Ön, vagy felhasználói csoportja, vagy mindenki a projekten belül használhat. Ajánljuk, hogy minden tervezési szakterülethez hozzon létre szakterületeket a projektjében, pl. építészet, HVAC, MEP stb.
Jogosultságok
Ha szakterületet szeretne beállítani egy felhasználói csoport számára, akkor annak a felhasználói csoportnak kell lennie.
Ha szakterületet szeretne beállítani mindenki számára a projekten belül, akkor projektadminisztrátornak vagy projekttervezési vezetőnek kell lennie.
Projektadminisztrátorok és projekttervezési vezetők nem tudnak szakterületeket beállítani felhasználói csoportok számára anélkül, hogy felhasználói csoportadminisztrátornak is lennének.
Más felhasználói csoportok, amelyek hozzáférést kaptak a Design szolgáltatáshoz, csak saját maguk számára hozhatnak létre ellenőrzéseket.
Ezeknek a szakterületek beállításához menjen ide
Design
Válasszon egy épületet
Modell-ellenőrzés.
Kattintson a Hozzáadás
'Szakterület' lehetőségre, adja meg a szakterület nevét, és döntse el, hogy csak Önnek, egy adott felhasználói csoportnak vagy mindenkinek látható legyen, aki hozzáféréssel rendelkezik a
Designhez.
Objektumcsoportok létrehozása
Objektumcsoportok olyan 3D elemek, amelyek ugyanazokat a tulajdonságokat osztják meg, például a kategóriájukat. Ezek beállítása lehetővé teszi annak kezelését, hogy mely ellenőrzéseket hajtsa végre, mit hagyjon figyelmen kívül, és milyen súlyosságúak legyenek az egyes ellenőrzések.
Objektumcsoportok létrehozása a Hozzáadás
3D objektumcsoport -ra kattintva.
Az új ablakban adja meg az objektumcsoport nevét, és helyezze el egy szakterületben, majd állítsa be a kritériumokat az objektumok szűrése érdekében. Különböző szűrőbeállítások közül választhat:
- Izolálás: Csak a kritériumnak megfelelő elemeket szűri ki
- Elrejtés: Kiszűri a nem megfelelő elemeket, csak a megfelelők maradnak
- Szabad szöveges keresés: A szöveget tartalmazó elnevezéseket szűri
Ellenőrizze a nézőképet, hogy biztosan a megfelelő elemekre szűrt-e, mielőtt a 'Mentés' gombra kattintana.
Ellenőrzések beállítása
Miután beállította a szakterületeit és objektumcsoportjait, definiálhatja azokat a ellenőrzéseket, amelyeket az ütközések és szabad területek esetében kell végrehajtani.
- Ütközésvizsgálatok azok az átfedő elemek, amelyek egy meghatározott toleranciával rendelkeznek.
- Tisztázások olyan elemek, amelyek megsértik a minimális távolsági követelményeket más objektumoktól.
Új ellenőrzés létrehozásához kattintson a kívánt objektumcsoportok mátrixának cellájára
Ebben a példában a fal elemeire és a HVAC cső- és csatornarendszerére végzünk ellenőrzéseket. A fal elemek része az Építészeti szakterületnek, míg a csövek a HVAC szakterülethez tartoznak.
Válassza ki, hogy ütközést vagy tisztázást állítson-e be, határozza meg a toleranciát, és döntse el, hogy az eredmények kisebb vagy kritikus problémák.
Ebben a példában egy 100mm-es toleranciával rendelkező ütközésvizsgálatot állítottunk be, amelyet kisebb problémának tekintünk.
Konfigurálja ezt az objektumcsoportok számára, ahol ellenőrizni kívánja a végrehajtást vagy másokkal szeretné elvégeztetni.
Automatizálás
Az automatizálásért és a modell validálásának háttérbe történő futtatásáért aktiválja a 'Automatizálás' lehetőséget a releváns épületekhez.
Technikai információ
Az automatikus modellvalidálás futtatásához és az eredmények böngészőben való elérhetővé tételéhez a modellt újra kell feldolgozni az Aktiválás után. Ehhez kattintson a Ellenőrzések futtatása elemre az asztali alkalmazásban. Az ellenőrzések akkor is elérhetők, miután az épület újrafeldolgozásra került, például amikor új verziók kerülnek feltöltésre, vagy épületinformációkat adnak hozzá.
Ugrás ide
Beállítások
Doboz
Design
'Automatizálás'
Válassza ki azon épületet, amelyikhez automatikusan futtatni szeretné a modell validálást
Ha egy Épületnél az automatizálás Aktiválásra kerül, az ellenőrzéseket automatikusan újrafeldolgozzák, amikor új Modellfájlok kerülnek az Épülethez hozzáadásra, vagy a meglévő Modellfájlok frissülnek. Új Szakterületek vagy új Objektumcsoportok létrehozásakor az Épületet újra kell feldolgozni, mielőtt az automatizálás ezeket belevonná az eredményekbe.
Tovább olvasás
Ha többet szeretne megtudni a modell validálási ellenőrzések végrehajtásáról, olvassa el ezt a cikket: Hogyan hajtsa végre az ellenőrzéseket a Modell validálásban.
