Mint építész vagy mérnök, Ön felelős azért, hogy olyan terveket nyújtson be, amelyek összhangban állnak a tervezőcsapat többi tagja által létrehozott modellekkel, és megfelelnek az általános minőségi elvárásoknak. A Dalux segítségével többé már nem kell várnia a BIM koordinátortól érkező visszajelzésre. Ehelyett Ön saját maga ellenőrizheti a modelljét és azonnal módosíthat.
Megjegyzés
Ez az eset bemutatja, hogyan ellenőrizheti a modelljét a BIM-koordinátor által biztosított szabálykészlettel. Ha saját szabályokat szeretne beállítani, először érdemes elolvasnia a BIM-koordinátoroknak szóló cikket: Modell ellenőrzése BIM-koordinátorok számára.
Ha Revit-tel dolgozik, kifejezetten javasoljuk a Dalux Revit Plugin használatát. Ellenkező esetben használja a Dalux asztali alkalmazást a feltöltött modell közvetlen ellenőrzésére a gyors visszajelzés érdekében.
Modell ellenőrzése Revitben
A Dalux Revit Plugint használhatja a modellje ellenőrzésére közvetlenül a Revitben, anélkül, hogy elhagyná a szoftvert.
Ehhez töltse le a plugint, és kövesse ezeket az utasításokat a telepítéshez.

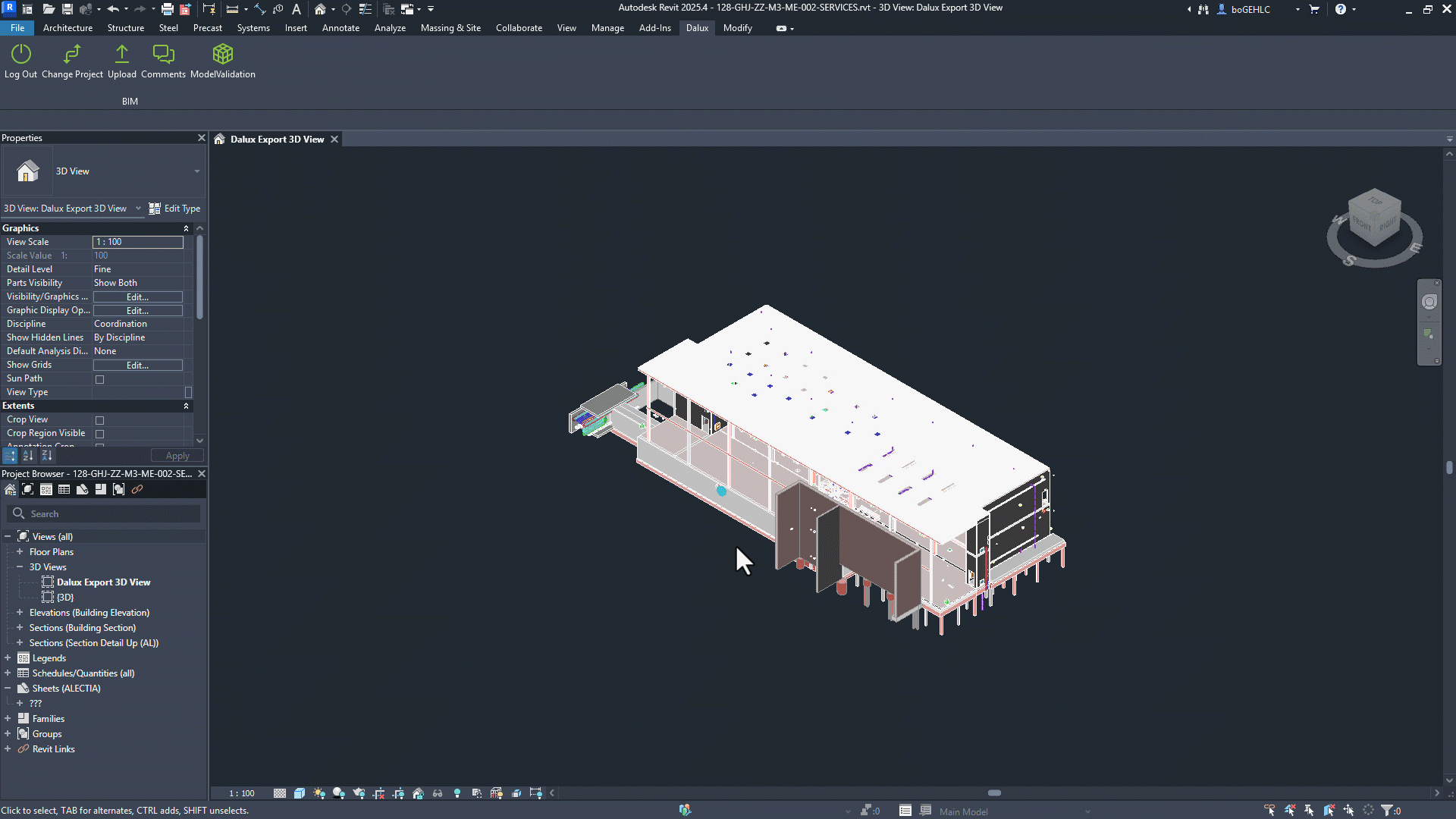

Miközben a modellje meg van nyitva a Revitben, a Model ellenőrzése funkciót érje el az eszköztárból, és válassza ki azt az épületet, amelyhez a modellje tartozik.
Ütközések és szabadon hagyandó területek
Most választhat egy konkrét ellenőrzéskészletet a szakterületéhez, vagy kattintson a 'Ellenőrzések futtatása' gombra, amellyel végrehajtja az összes, a projekt BIM-koordinátora által beállított ütközés- és szabadon hagyandó terület ellenőrzést.
Egy ütközésre vagy szabadon hagyandó területre kattintva részletesebben megvizsgálhatja azokat. Kattintson a 'Megnyitás Revitben' gombra, hogy kinagyítsa azt a jelenleg megnyitott modellben. Így szükség esetén könnyen módosításokat végezhet.
Ebben a példában egy projekt MEP modelljében dolgozunk, és ehhez csatlakoztattuk a szerkezeti modellt.
Az ütközések végigjárása lehetővé teszi, hogy minden egyes probléma esetén eldöntsük, módosítjuk-e a modellünket, figyelmen kívül hagyjuk-e azt, mert nem releváns, vagy megjegyzést küldünk a szerkezeti tervezőnek vagy a tervezési vezetőnek.
Ezek a műveletek itt részletesebben vannak elmagyarázva: Hogyan végezzünk ellenőrzéseket a Modell ellenőrzése funkcióval
Tulajdonságellenőrzés
Válasszon egy tulajdonság-ellenőrzést, hogy ellenőrizze, teljesíti-e a modellje az EIR (Exchange information requirements) összes követelményét. Kattintson a szakterületére vonatkozó szabályokra, hogy automatikusan ellenőrizze, léteznek-e a szükséges tulajdonságok, és megfelelnek-e a BEP elvárt értékeinek.
A lenti példában a MEP mérnöknek minden légcsatornához információt kell hozzáadnia a rendszerrel kapcsolatban. Minden narancssárga elem nem felel meg ennek a követelménynek az alábbi okok miatt:
- Az információ hiányzik. A modell beküldése előtt hozzáadhatják a tulajdonságokat.
- Az elemek nincsenek megfelelően kategorizálva. Ezt még a modell beküldése előtt orvosolhatják.
- A követelmény csak egy későbbi szakaszban releváns. Mindenesetre beküldhetik a modelljüket.
Modell ellenőrzése a Daluxban
A modell Dalux-ban való ellenőrzéséhez töltse fel a Dalux Boxba, és lépjen a következő részhez
Design
Modell ellenőrzése
hogy azonnali visszajelzést kapjon a tervéről.
A folyamat hasonló a Revitben zajló folyamathoz, de innen nem tudja közvetlenül megnyitni a problémákat a Revitben.
Ez a cikk részletesebben elmagyarázza, hogyan hajthat végre ellenőrzéseket a modelljén: Hogyan végezzünk ellenőrzéseket a Modell ellenőrzése funkcióban.
Ha szeretné megtudni, hogyan állítják be a követelményeket BIM-koordinátorként, itt olvashat erről bővebben: Modell ellenőrzése BIM koordinátorok számára.
