Ez a cikk bemutatja a térkép funkció alapjait InfraField projektekben.
A térkép megtalálható a Helyszínek fülön. Lehetővé teszi, hogy a környék térképének kontextusában megtekinthesse az összes geometriai adatát.
Váltás a térkép és rajzok között
Ha a projekt egyszerre használ szerkezeteket/területeket és a térképet, a /
ikonnal válthat közöttük. A térképre váltva az lesz megnyitva az alapértelmezett térképréteg, amelyet a projekt rendszergazdája állított be.
Térkép nézetben a ikon segítségével visszaléphet az utoljára megtekintett rajzra. Hasonlóképpen a rajzok megtekintésénél az
ikonnal térhet vissza a térképnézetre.

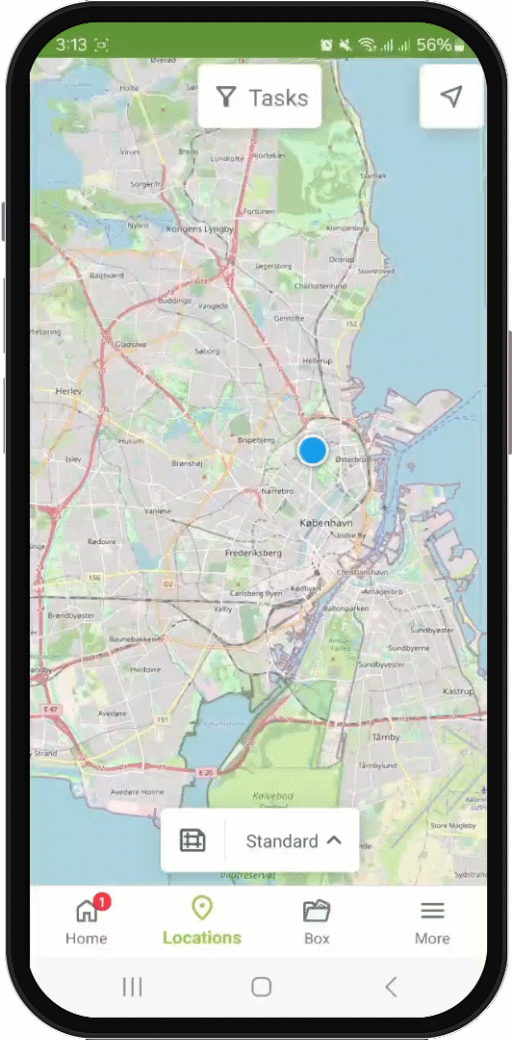

Váltás a térképrétegek között

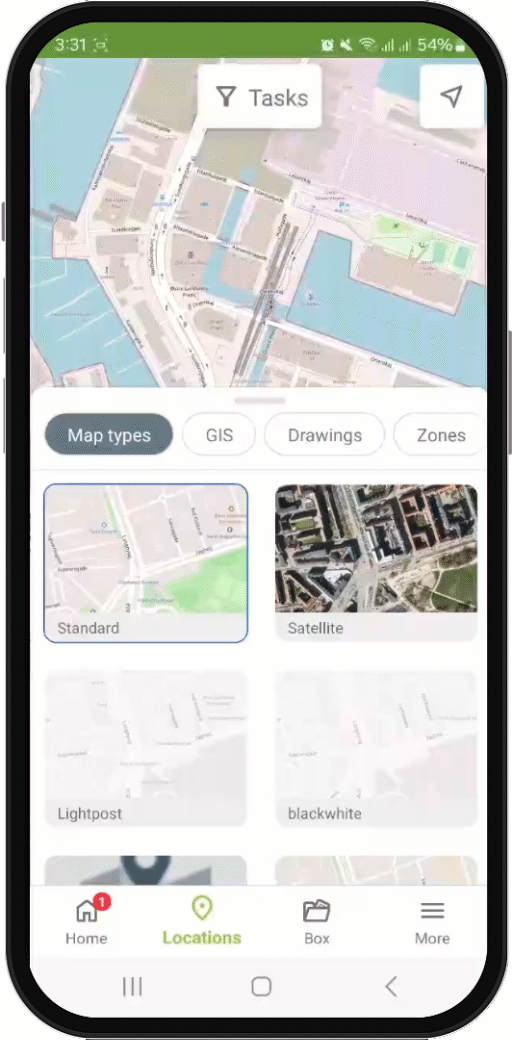

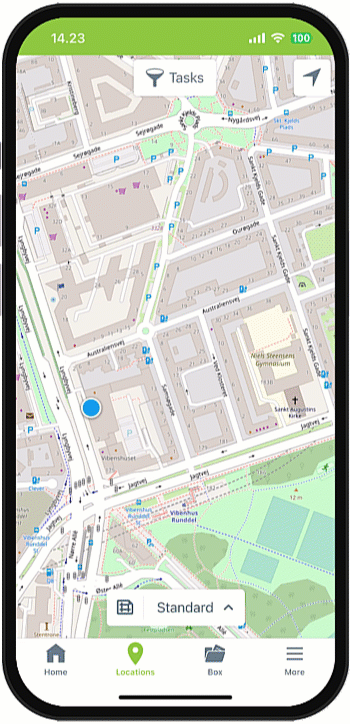

Az egyedi térképrétegek közötti váltáshoz koppintson az aktuális térképréteg nevére. Ezután válasszon másik térképréteget a menüből, és húzza lefelé a menü bezárásához.

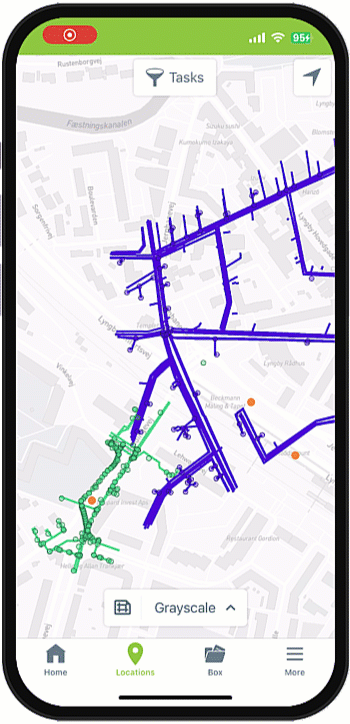

GIS adat megjelenítése a Térképen
A GIS rétegek a térkép nézetben találhatók az egyéni térképréteg menüben. Hasonlóan jelennek meg, mint a Dalux Asztali alkalmazásban. Egyszerre több GIS réteget is kiválaszthat.

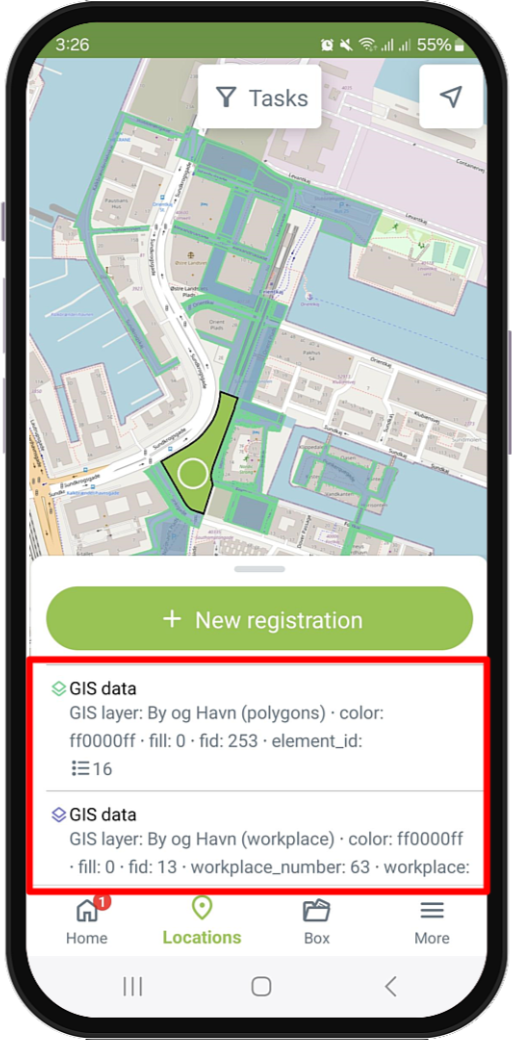

A különféle objektumok metaadataihoz való hozzáféréshez kattintson rájuk, majd válassza a GIS adatokat. Az ikon melletti szám jelzi az adott objektumhoz kapcsolódó tulajdonságok számát. Koppintson a GIS adatokra a tulajdonságok megtekintéséhez.
Rajzok és modellek megjelenítése a térképen
A térkép nevére koppintva rajzokat és modelljei felülnézeti nézeteit jelenítheti meg közvetlenül a térképen. Egyszerre több modellt és rajzot is megjeleníthet. Egyszerűen válassza ki őket a menükből, és a térképnézet ráközelít az aktivált információra.

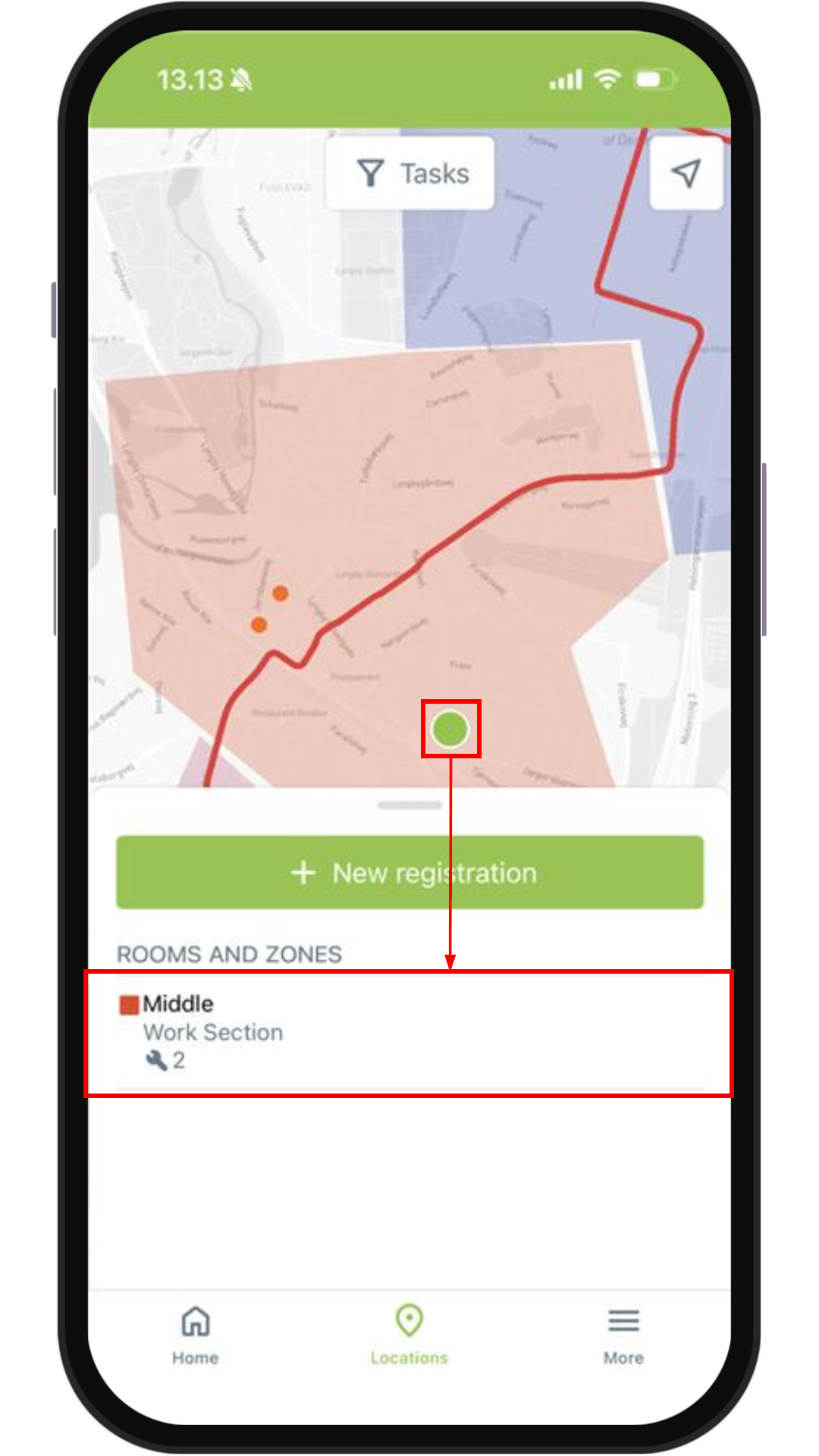

Zónák megjelenítése a térképen

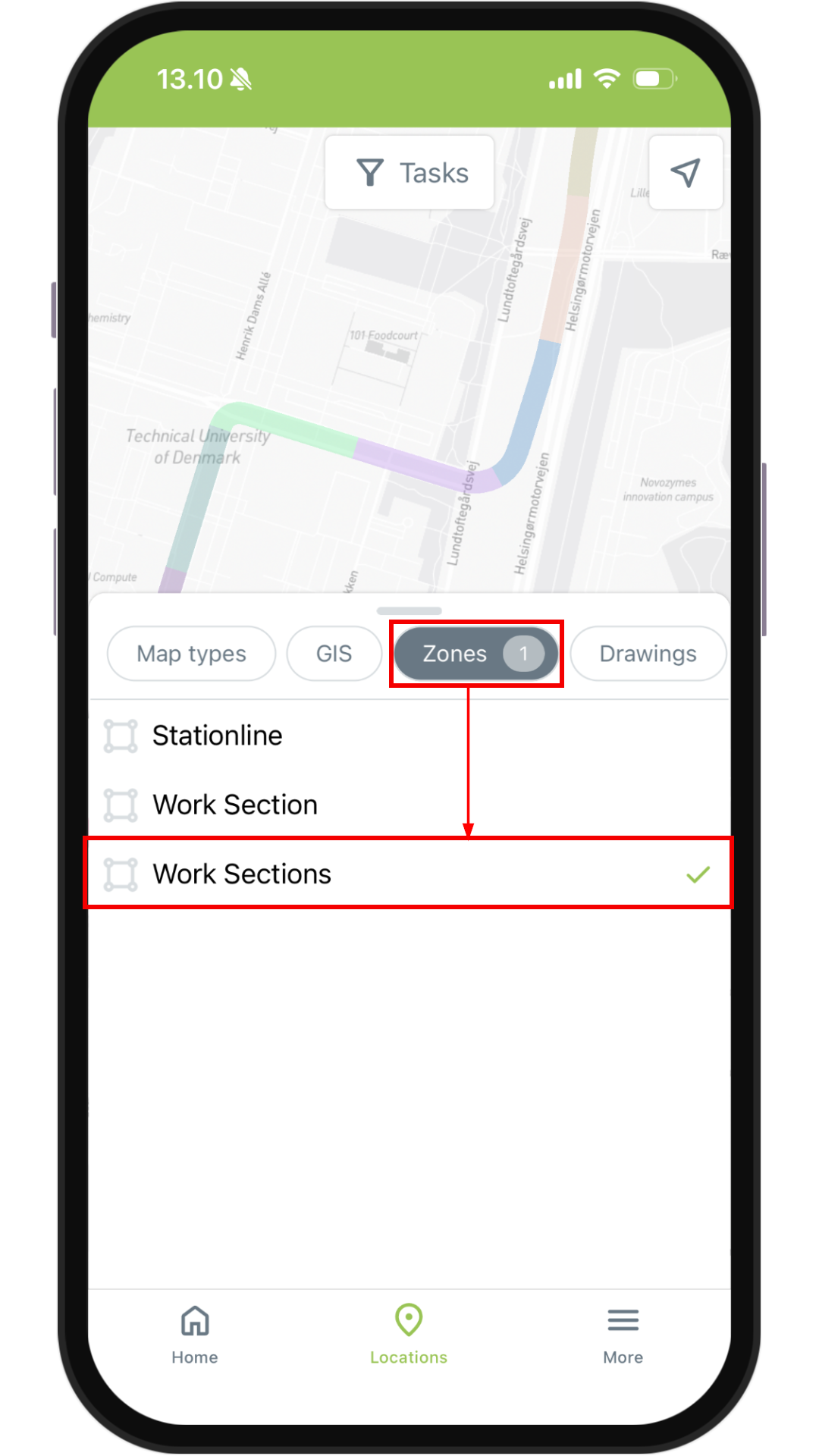

A térkép nevére koppintva megtekintheti a zónákat a térképen. Több zónaréteget is kiválaszthat, hogy együtt jelenjenek meg a térképen.
Egy zónarétegben megérintve elérheti a zónák tulajdonságait és az adott zónában található összes regisztrációt, amelyekhez hozzáférése van.
Nyomvonalak megjelenítése a térképen

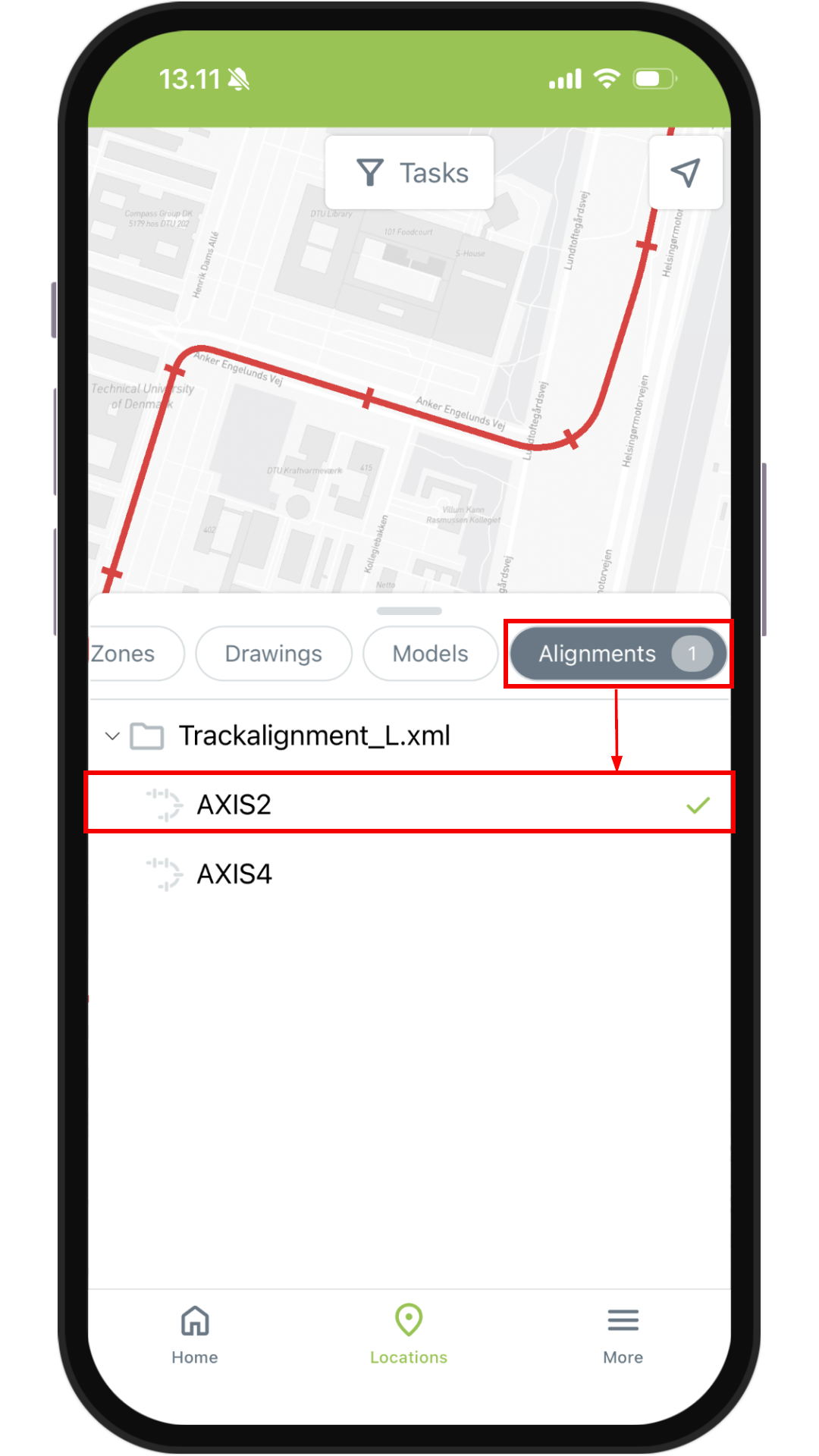

A térkép nevére koppintva megtekintheti a nyomvonalakat a térképen. Több nyomvonalat is kiválaszthat, hogy együtt jelenjenek meg a térképen.

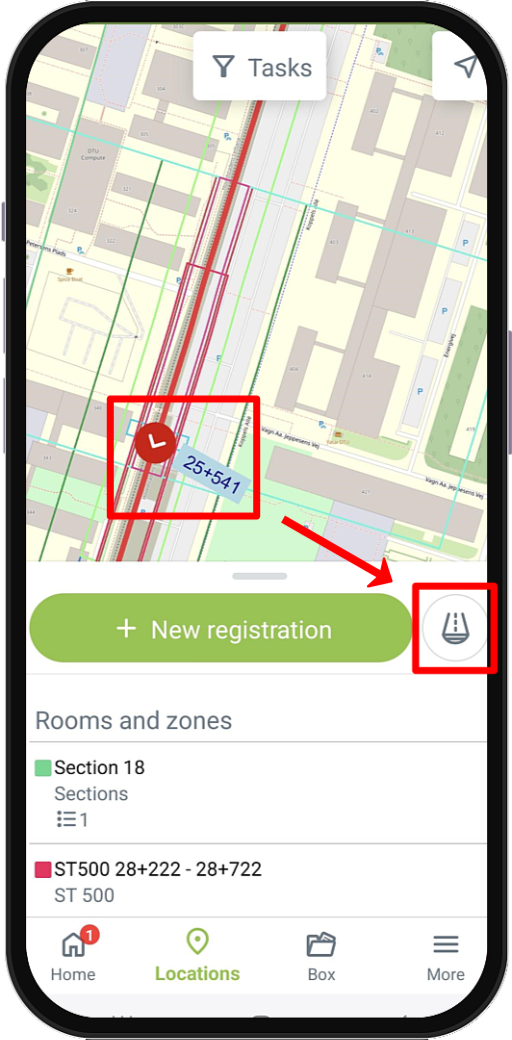

A nyomvonalra, majd a ikonra koppintva megnyílik a keresztmetszet a kiválasztott ponton.

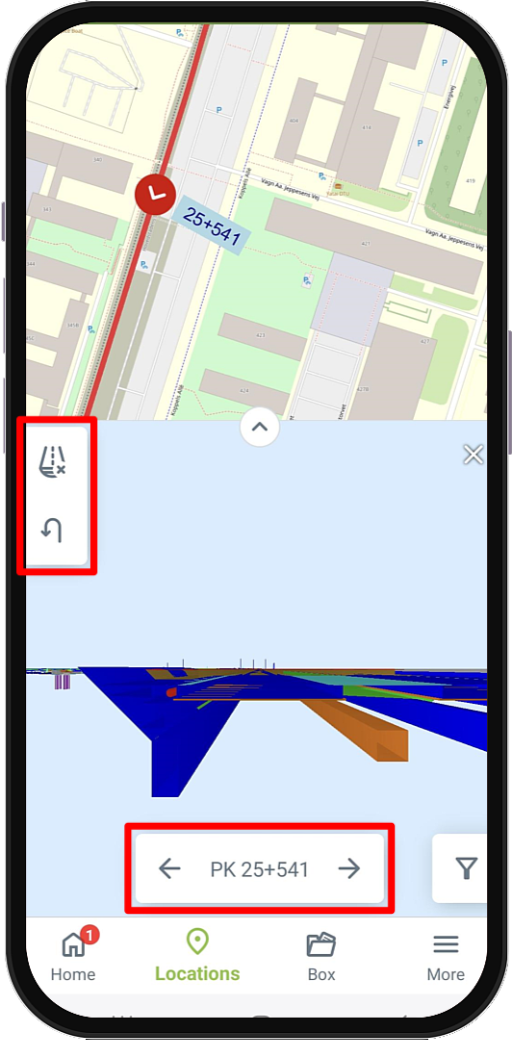

Haladjon a nyomvonal mentén az és
használatával a nyomvonal szelvényeinek beosztása szerint.
A 3D nézetben csípje össze vagy nyissa szét az ujjait, hogy nagyítson vagy kicsinyítsen. A nézet visszaáll, ha új szelvényre lép, ahogy fentebb leírtuk.
A keresztmetszetet a megnyomásával fordíthatja vissza.
A keresztmetszetet a megnyomásával zárhatja be.
Kijelölés kikapcsolása

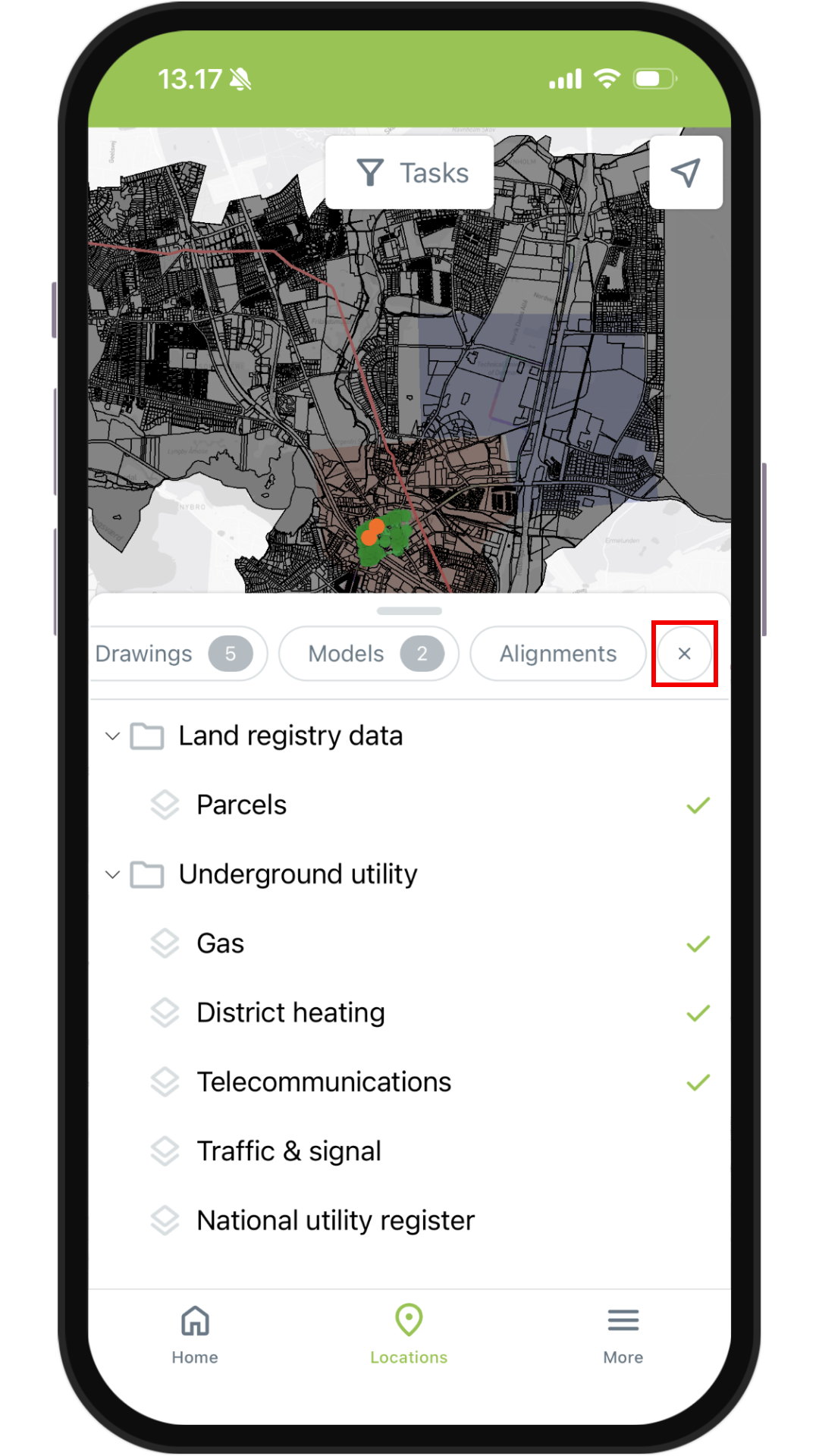

Az összes kiválasztott elemet egyszerre eltávolíthatja, ha a jobb szélen található ikonnal kattint.
Szűrés regisztráció típus szerint
Használhatja a Szűrő -t a regisztrációk térképen való megjelenítéséhez. Ez hasonlóan működik, mint a rajzokon való szűrés, ahol típusok közül választhat a listában. A regisztrációk címkékként vagy pontokként jelennek meg a térképen, attól függően, mennyire nagyít bele. Ezután rákattinthat a regisztrációkra a megnyitásukhoz.
Olvasson többet
Ha többet szeretne megtudni a Dalux Desktopon való térképes navigálásról, elolvashatja ezt a cikket: Hogyan használjuk az InfraField térképeit asztali számítógépen.
