Ebben a cikkben azt fogjuk bemutatni, hogyan lehet beállítani és használni a tulajdonságellenőrzéseket a metaadatok validálásához.
Az adatok ellenőrzésének az a célja, hogy biztosítsuk, hogy az modellelemek paraméterei a követelményeknek megfelelően lettek létrehozva. Ezek lehetnek a követelmények egy BEP (BIM Execution Plan) vagy DDP (Digital Delivery Plan) esetén, vagy egy konkrét cél, például egy mennyiségi felmérés.
Hogyan kell beállítani a tulajdonságellenőrzéseket
További információk
Ezzel a funkcióval való megismerkedés előtt, kérjük olvassa el a modell ellenőrzéséről szóló cikkünket. Hogyan végezzünk ellenőrzéseket a Modell ellenőrzés funkcióval.
Tulajdonság szabályok létrehozása
A tulajdonságszabályok olyan szabályok összességei, amelyeket objektumokra alkalmaznak annak ellenőrzésére, hogy az információ hozzáadásra került-e és a projekt követelményei teljesülnek-e.
Ezeket a tulajdonság szabályokat függetlenül állíthatod be bármely szakterület vagy objektumcsoporton belül, így azokat felhasználhatod az összes szakterületen belül.

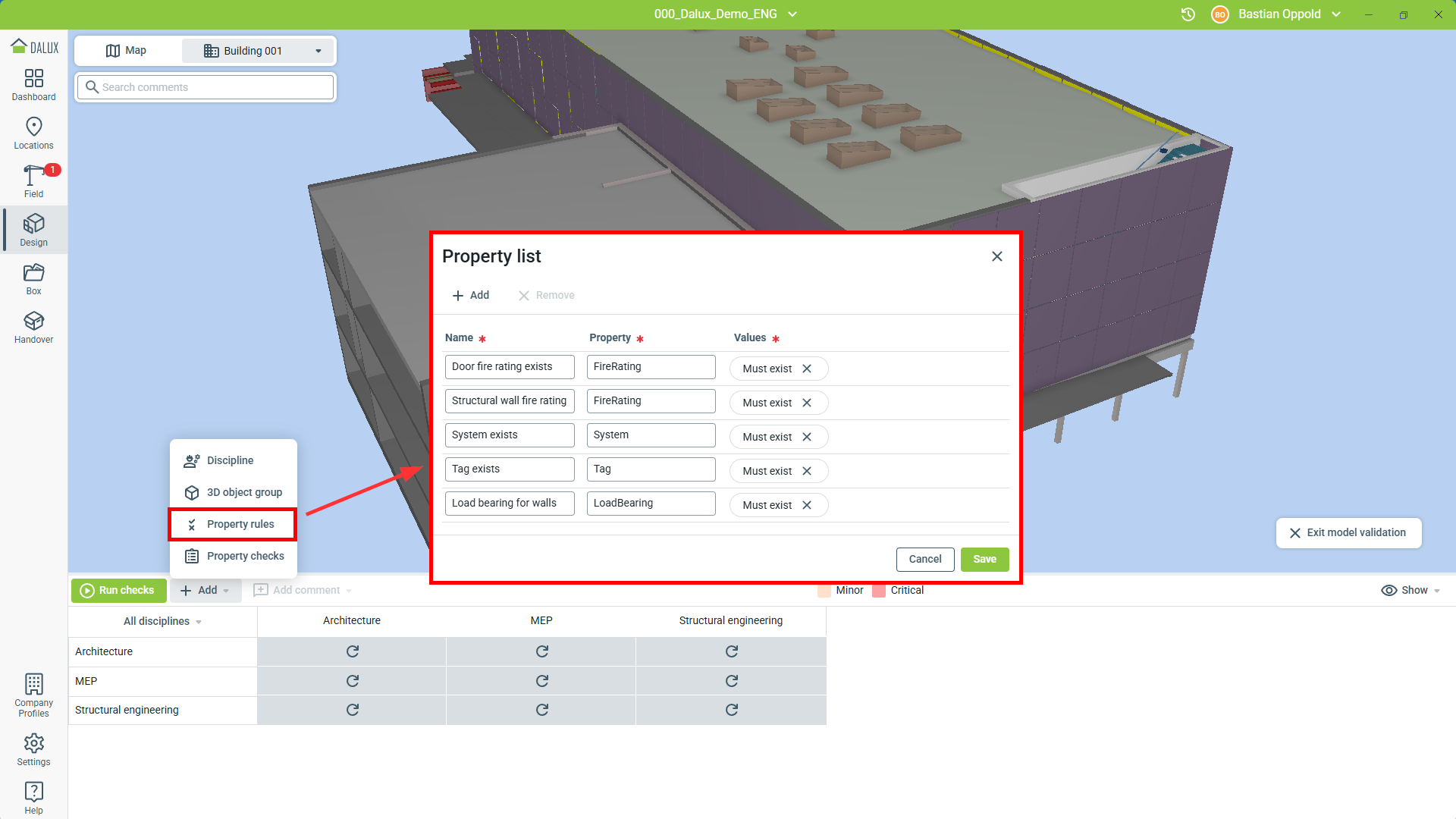

Új tulajdonságszabály létrehozásához lépjen a következőre:
Design
Válasszon egy épületet
Modellellenőrzés
Hozzáadás
Tulajdonságszabályok
Hozzáadás
Ezután írd be a tulajdonság szabály nevét, válaszd ki a tulajdonságot, amelynek teljesítenie kell konkrét követelményeket, majd határozd meg, hogy milyen pontos követelményeket kell teljesítenie a tulajdonságnak. Ezen követelmények esetében választhatsz az alábbi értékek között:
- Megléte kötelező: Meg kell legyen egy érték a tulajdonsághoz.
- Egyenlő (Szöveg): A tulajdonság értéke olyan szövegsor kell legyen, ami pontosan egyezik azzal, amit itt írnak
- Egyenlő (Numerikus): A tulajdonság értéke meg kell egyezzen ezzel a számmal.
- Nagyobb vagy egyenlő: A tulajdonság értéke nagyobb vagy egyenlő kell legyen ennél a számnál.
- Kisebb vagy egyenlő: A tulajdonság értéke kisebb vagy egyenlő kell legyen ennél a számnál.

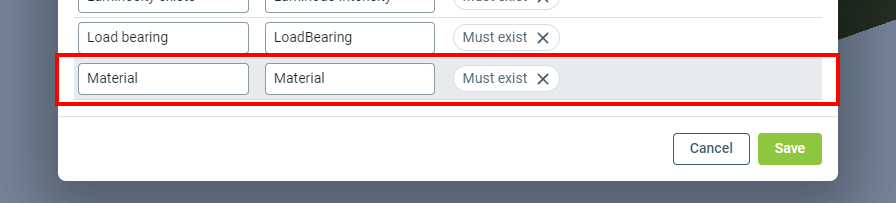

Ebben a példában a federált modell falainak meg kell felelniük a BEP-nek, ami megköveteli, hogy a szerkezeti falak metaadatai tartalmazzák a használt anyagokat. Ebben az esetben a tulajdonságot 'Anyag'-ra állítjuk, és az értéket 'Kötelező'-re:
Tulajdonság ellenőrzések létrehozása
Jogosultságok
A tulajdonság ellenőrzések létrehozása elvégezhető egy projekt adminisztrátora, egy projekt tervezési vezetője vagy egy felhasználó által egy olyan felhasználói csoportban, amely hozzáféréshez jutott a 'Design'-hoz.

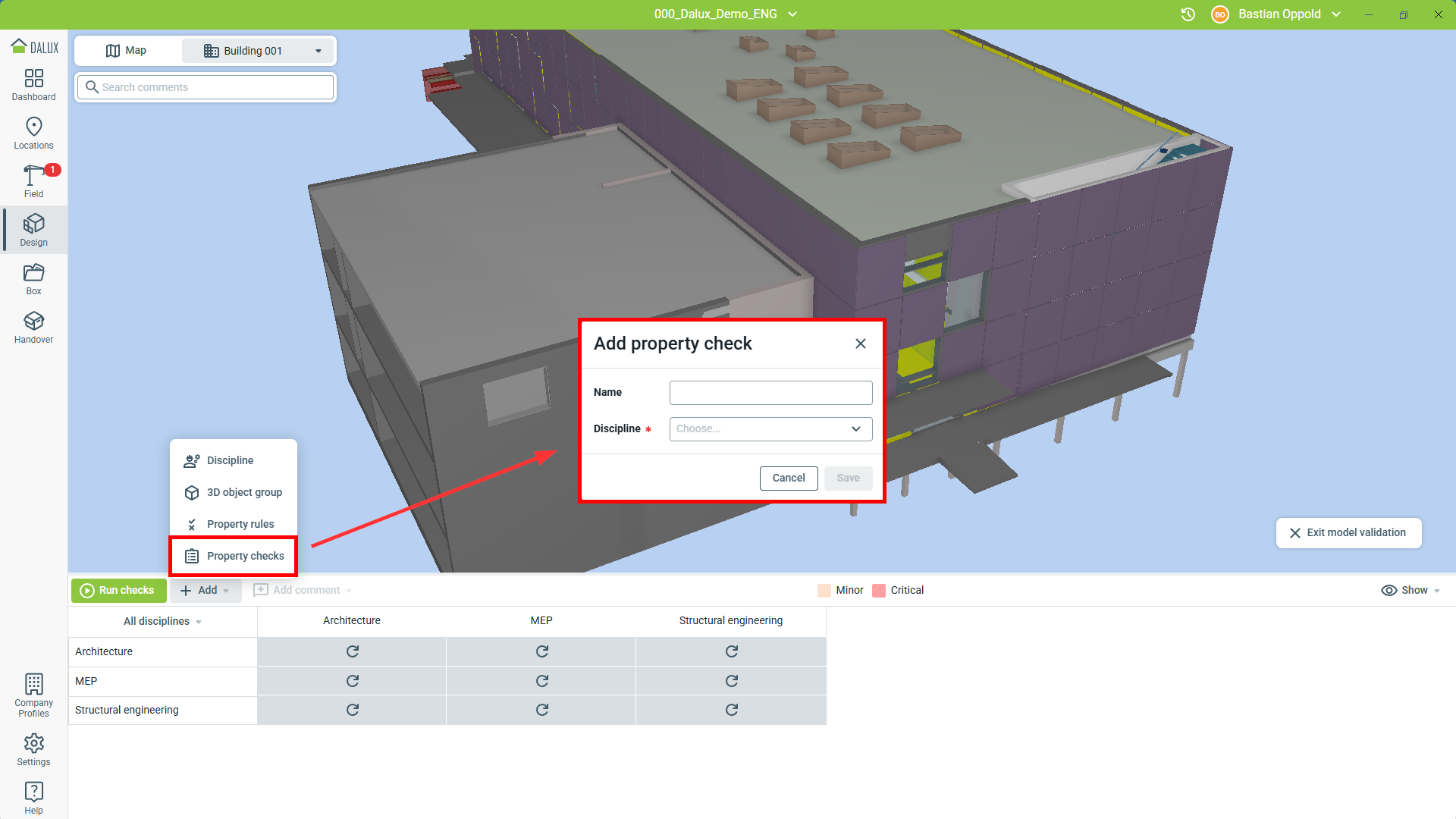

Tulajdonság ellenőrzések létrehozásához lépj
Design
Válasszon egy épületet
Modellellenőrzés
Hozzáadás
Tulajdonságellenőrzések.
Ebből az új ablakból létrehozhatod és kialakíthatod a tulajdonság ellenőrzését. Adj neki egy nevet és válaszd ki azt a szakterületet, amelyre be kell állítani.
Ellenőrzések hozzáadása a szakterületekhez
Miután beállítottad a tulajdonság szabályokat és tulajdonság ellenőrzéseket, alkalmazhatod azokat az objektumcsoportokra.
Ehhez nyissa meg azt a szakterületet, amelyben a definiált tulajdonságellenőrzés található, és kattintson a vonatkozó objektumcsoport cellájában lévő ikonra.
Válasszon ki minden tulajdonságszabályt, amely releváns ez objektcsoport számára. Ebben a példában a falakat tűzállósági információval kell szállítani, hogy teherhordóak-e, és anyaguk:
Kattintson a 'Mentés' gombra, és a tulajdonságellenőrzés készen áll a modell validálásához, hogy érvényesítse a metaadatokat.
Validálja a metaadatokat a tulajdonságellenőrzések segítségével
Miután a tulajdonságellenőrzéseket létrehozták és beállították, a modellellenőrzés során használhatók a nekik szánt metaadatok ellenőrzésére.
A létrehozott tulajdonságellenőrzések használatához menjen
Tervezés
Válasszon ki egy épületet
Modell validálás.
Ezután válassza ki az épületet. Innen egyszerre futtathat minden ellenőrzést, vagy kiválaszthat egy specifikus tulajdonságellenőrzést, amelyet futtatni szeretne.
A modell most azonosítja azokat az objektumokat a modellben, amelyek nem felelnek meg a tulajdonságszabályoknak. Továbbá áttekintést kaphat az összes jogsértésről további vizsgálatokhoz.

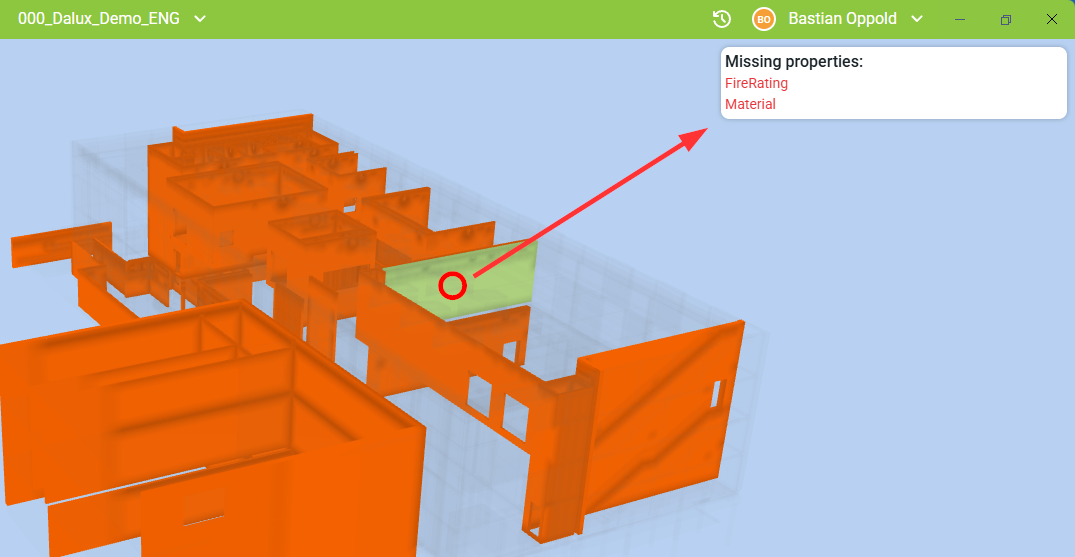

Egy elem kiválasztása azt is megmutatja, hogy mely tulajdonságok hiányoznak:
Ezután értesítheti a releváns személyt megjegyzés létrehozásával, vagy szerkesztheti a tulajdonságokat maga a modellező szoftverben. Hogy még könnyebb legyen, használhatja a Dalux Revit bővítményt is.
További információk
Ha a metaadatokat nem az eredeti készítőnek kell megadniuk, például ha egy tanácsadónak tűzvédelmi besorolásokat kell hozzáadnia az építészeti modellhez, fontolja meg a BIM-adatfájlok használatát.
Az adatok javítása a Revit bővítmény segítségével
A tulajdonságellenőrzések segítségével hiányzó metaadatok megtalálása után most már használhatja a Revit bővítményt, hogy közvetlenül a módosítandó vonatkozó objektumhoz nyissa meg a Revit-et.
További információk
Ha szeretné használni a Revit plugint, olvassa el cikkünket arról, hogyan tudja ezt megtenni: Hogyan állítsuk be a Revit plugin-t

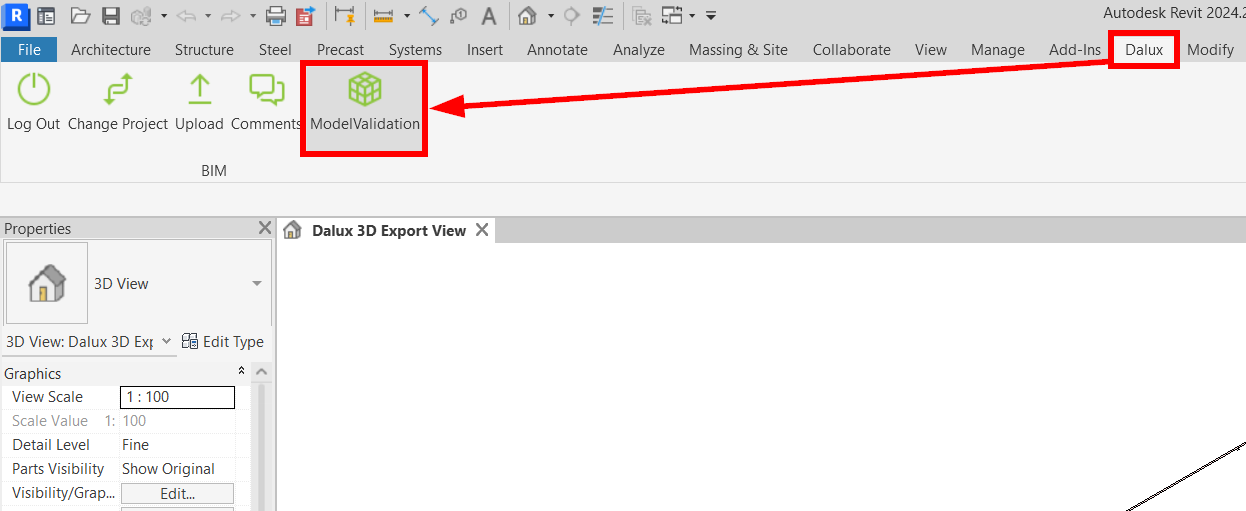

Először el kell indítania a Revitet és be kell töltenie a modellt. Menjen a 'Dalux' fülre, és nyissa meg a Dalux-ot a Modell Validálás gombbal:
Miután a Dalux megnyílt, válassza ki a megfelelő épületet és fájlt, majd válassza ki az adatellenőrzést, ahogyan azt a cikk korábban leírta.

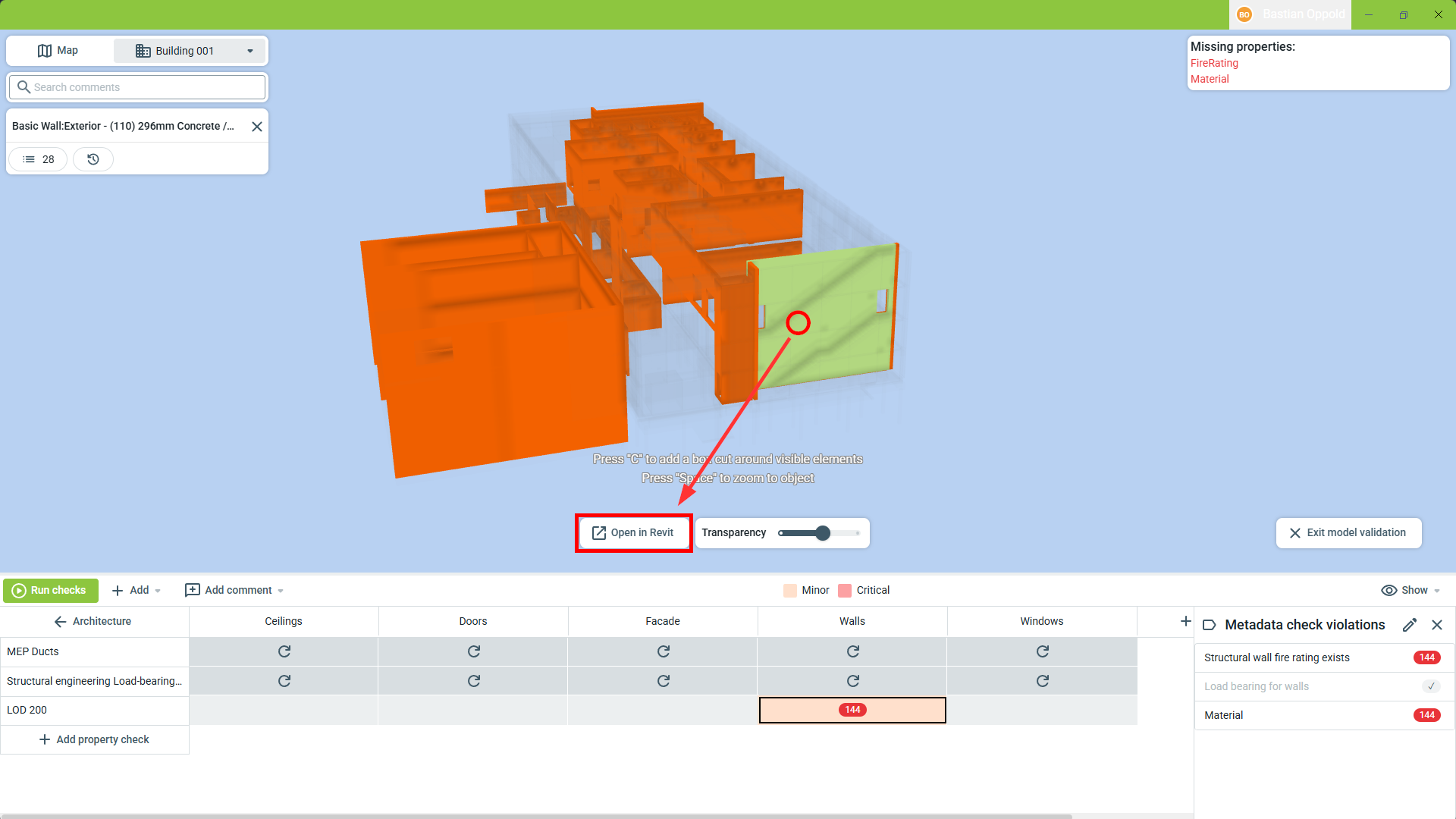

Most válassza ki a kiemelt objektumot a Daluxban, amelyet módosítani szeretne, majd kattintson a Megnyitás Revitben:

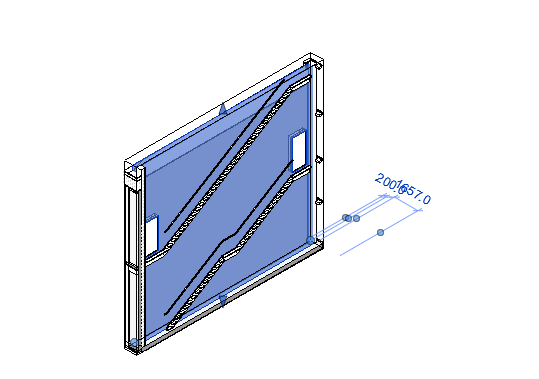

Ez az elemet Revitben fogja kijelölni (2D és 3D módban is működik), és ezután szerkesztheti:

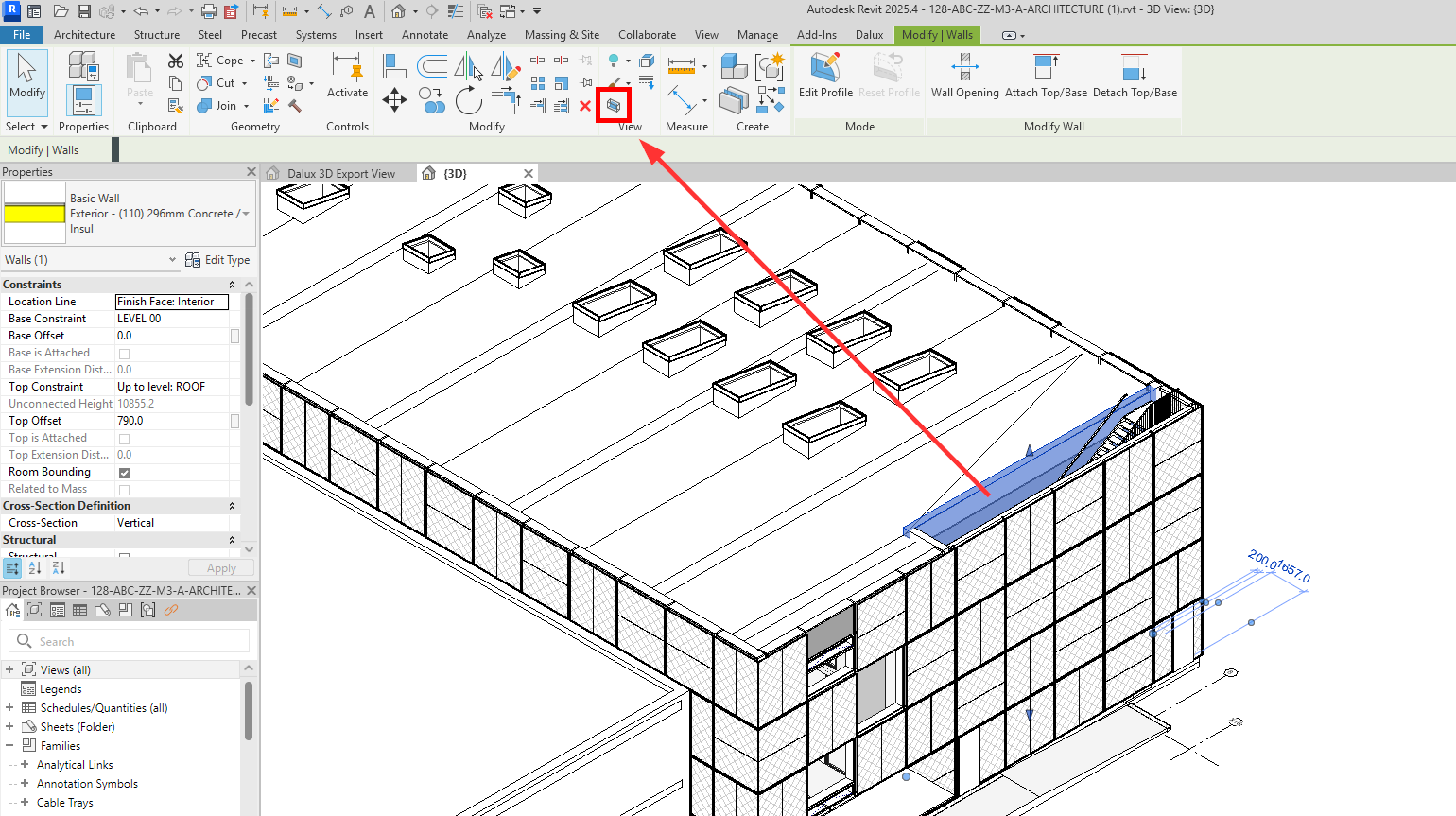

A elem láthatóbbá tételéhez használhatja a Selection Box funkciót:
Ezt a folyamatot annyi elem/objektumig ismételheti meg, amennyit csak meg szeretne változtatni.
