Hogyan állítsuk be az Állomás vonalakat és a Zónákat

Ez a cikk bemutatja, hogyan lehet zónákat létrehozni a térképen, területeken és szerkezeteken egy InfraField-projektben.

Használjon zónákat a projekt kisebb szegmensekre való felosztására, specifikus tulajdonságokkal vagy szűrési célokra. Ajánlott a zónák létrehozása az elejétől kezdve, de a későbbi hozzáadásuk automatikusan frissíti a már elhelyezett regisztrációkat.

A térképnézetben létrehozott zónák automatikusan megjelennek az összes térképréteg tetején.

Először létre kell hoznia egy területet vagy szerkezetet ahhoz, hogy zónákat adjon hozzá. Ha feltöltött egy vagy több nyomvonal fájlt, használhatja őket a zónák automatikus létrehozására a középvonalak mentén.

Hogyan állítsuk be a zónákat

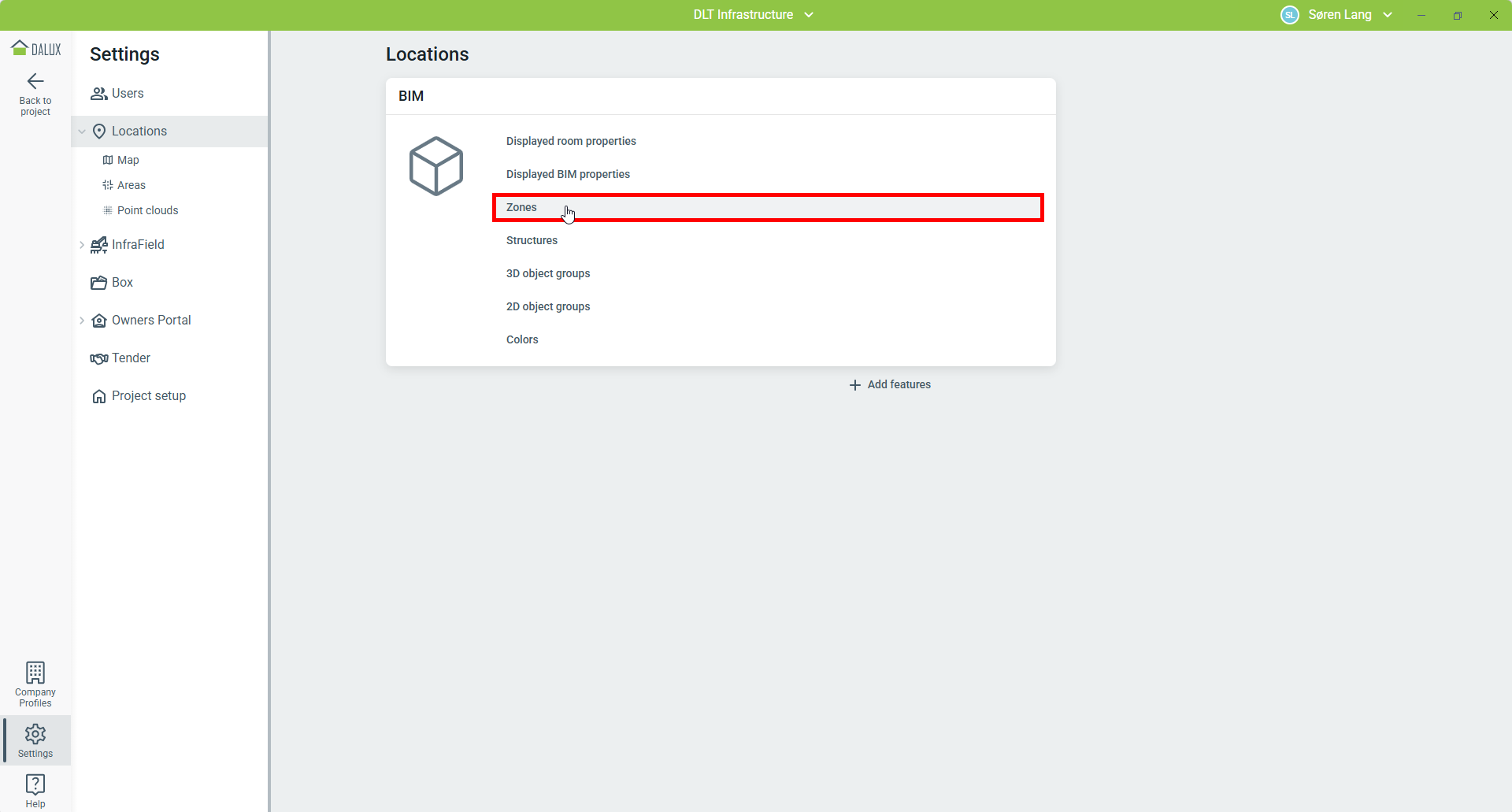

A zónák projektben történő létrehozásához navigáljon ide: Beállítások Helyszínek 'Zónák'.

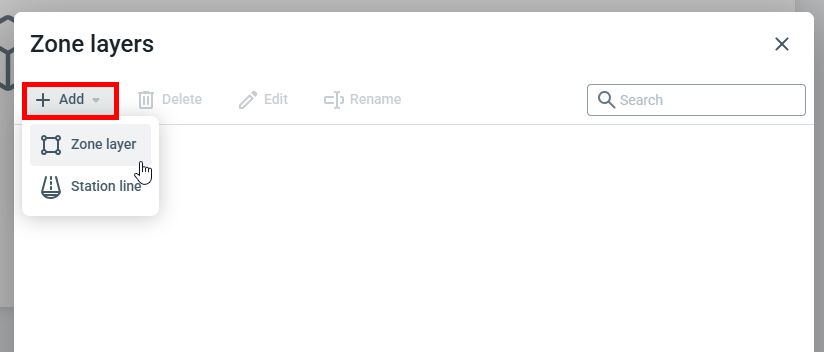

Amikor a Hozzáadás gombra kattint, kétféleképpen hozhat létre zónarétegeket:

• Zónaréteg: Ez a funkció lehetővé teszi, hogy alakzatokat rajzoljon a térképre, területekre vagy szerkezetekre. A zónák függetlenek egymástól.
• Állomás vonalak: Ez lehetővé teszi olyan zónák létrehozását, amelyek egy nyomvonalat követnek, rögzített szélességgel.

Hogyan állítsuk be a zónarétegeket

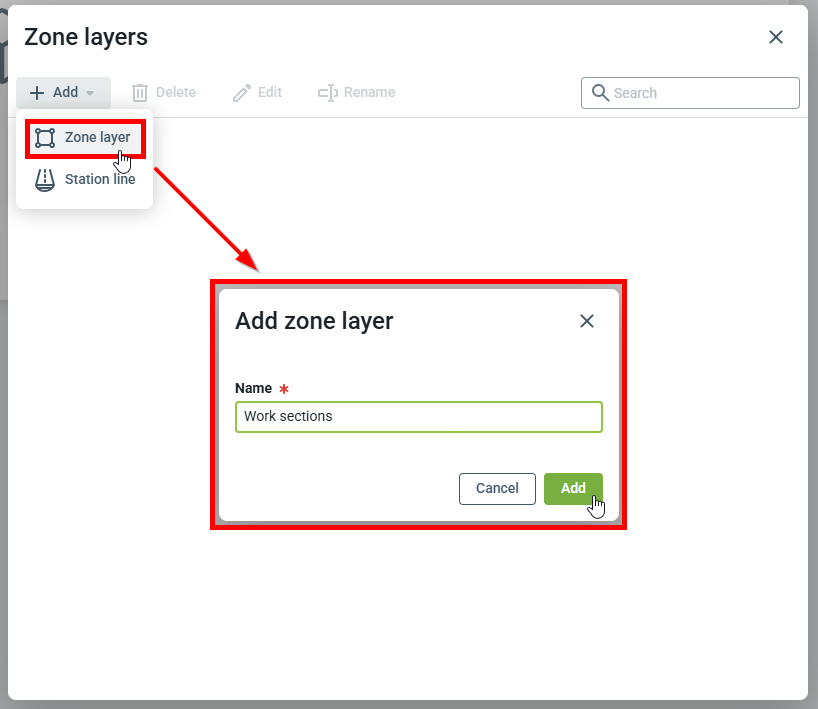

Az új zónaréteg és a rétegen lévő zónák létrehozásához kattintson a Zónaréteg gombra.

Írjon be egy nevet a zónaréteghez, majd kattintson a 'Hozzáadás' gombra. A zónaréteg ezután megjelenik a lista nézetben.

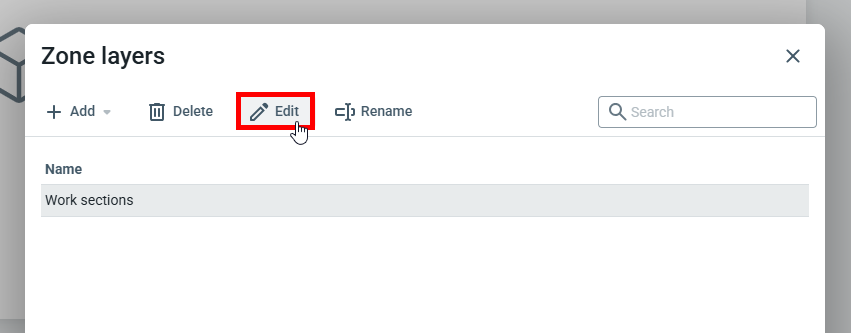

Kattintson duplán a zóna nevére vagy válassza ki, és kattintson a Szerkesztés gombra.

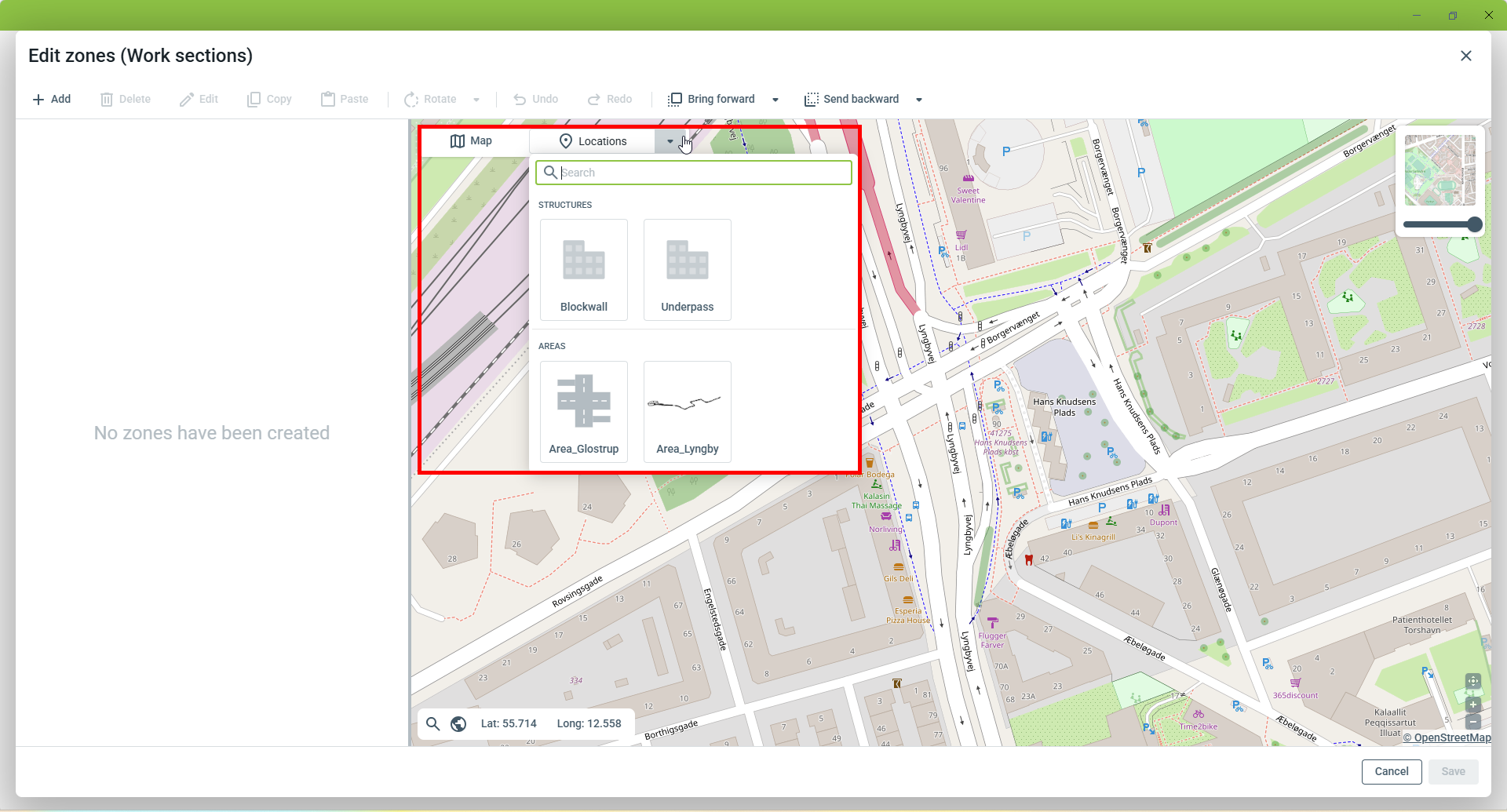

Ki kell választania, hova szeretné hozzáadni a zónákat. Válasszon a 'Térkép', 'Terület' vagy 'Szerkezet' közül a Helyszínek menüpontból.

• A területekhez hozzáadott zónák a térképen is megjeleníthetők.
• A szerkezeten létrehozott zónák csak a szerkezeten belül jeleníthetők meg, és a térképen, területeken vagy egy másik szerkezeten NEM.
• A térképhez és a területekhez hozzáadott zónák azonos névvel rendelkezhetnek, és ugyanannak a zónának tekintendők.
• A szerkezethez hozzáadott zónák azonos névvel rendelkezhetnek a szerkezeten belül, és ugyanannak a zónának számítanak a szintek között. Nem egyezhet a neve egy térképen/területen lévő zónáéval vagy egy másik szerkezet zónájával.

Hogyan állítsuk be az állomás vonalakat

Ahhoz, hogy állomásvonalak alapján zónákat generáljon, legalább egy nyomvonal fájllal kell rendelkeznie. Olvassa el ezt a cikket, hogy megtudja, hogyan adhat hozzá igazítási fájlokat a projektekhez: Az Nyomvonal beállítása

Új zónák generálásához az állomásvonalak segítségével, lépjen a következő helyre:

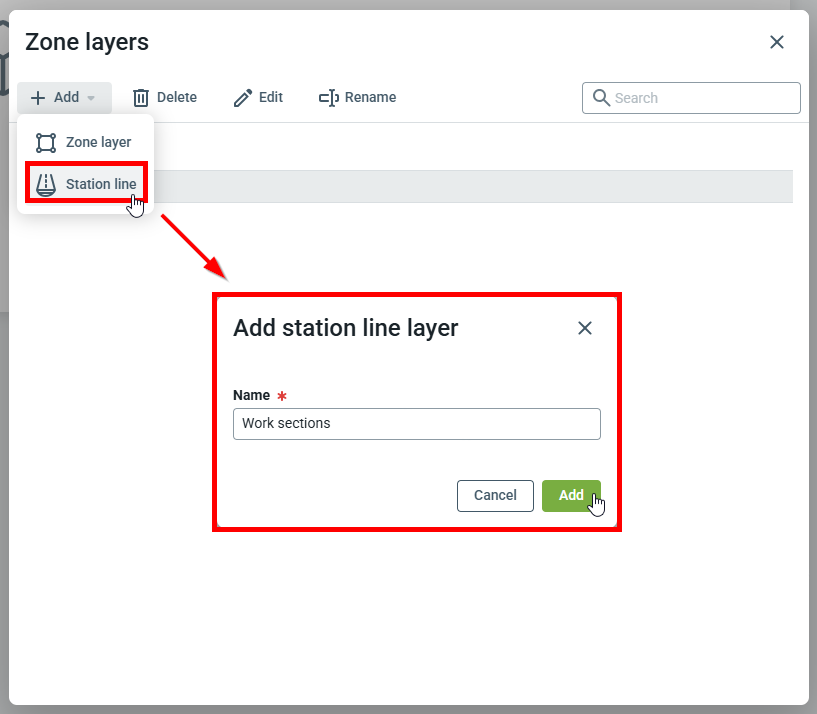

Beállítások Helyszínek Zónák Hozzáadás Állomás vonal.

Írjon be egy nevet, majd kattintson a 'Hozzáadás' gombra.

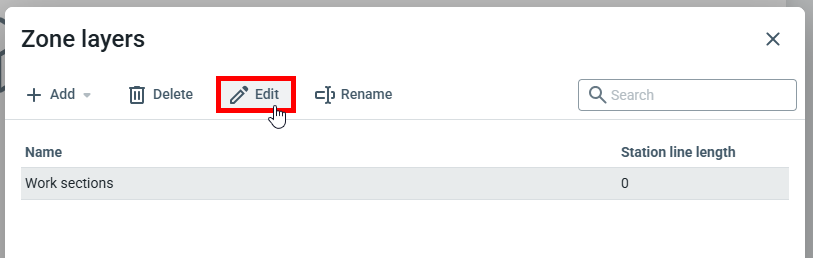

Kattintson duplán a zónarétegre vagy jelölje ki, majd kattintson a Szerkesztés gombra a megnyitásához, és kezdje el benne a zónák létrehozását.

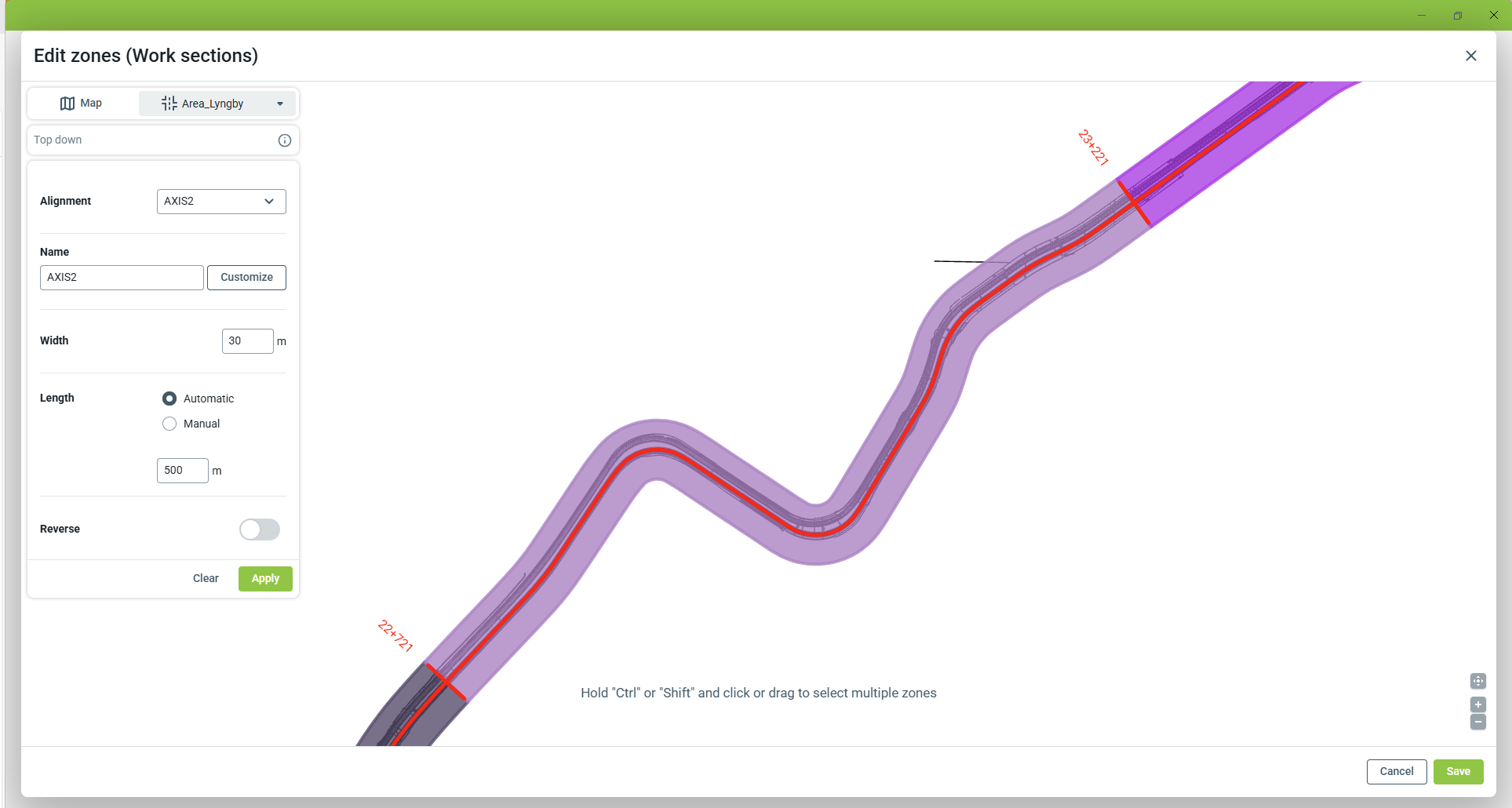

Válassza ki a térképnézetet vagy egy területet egy rajzzal.

• Nyomvonal: Válasszon egy tengelyt egy nyomvonal fájlból.
• Név: Válasszon egy előtagot a zónák elnevezéséhez. A zónák az előtaggal, valamint az állomási növekmény kezdő- és végértékével lesznek elnevezve.
  • Egyedi: Adjon meg egy előtagot + egy kezdőértéket és az intervallumokat
• Szélesség: Adja meg az összes létrehozott zóna szélességét.
• Hosszúság:
  • Automatikus: Használja ezt a beállítást, hogy automatikusan hozzon létre zónákat ugyanolyan hosszúsággal (lent méterben megadva) a nyomvonal mentén.
  • Kézi: Használja ezt a módszert a zónák manuális létrehozásához egy kezdőállomás és manuálisan kiválasztott hosszúságok alapján.
• Fordítás: Válassza ki, hogy melyik végtől kezdődjön a zónák generálása.

Kattintson a 'Alkalmaz' gombra a létrehozott zónák megtekintéséhez. Kattintson a 'Mentés' gombra a munkája mentéséhez.

Zónatulajdonságok hozzáadása

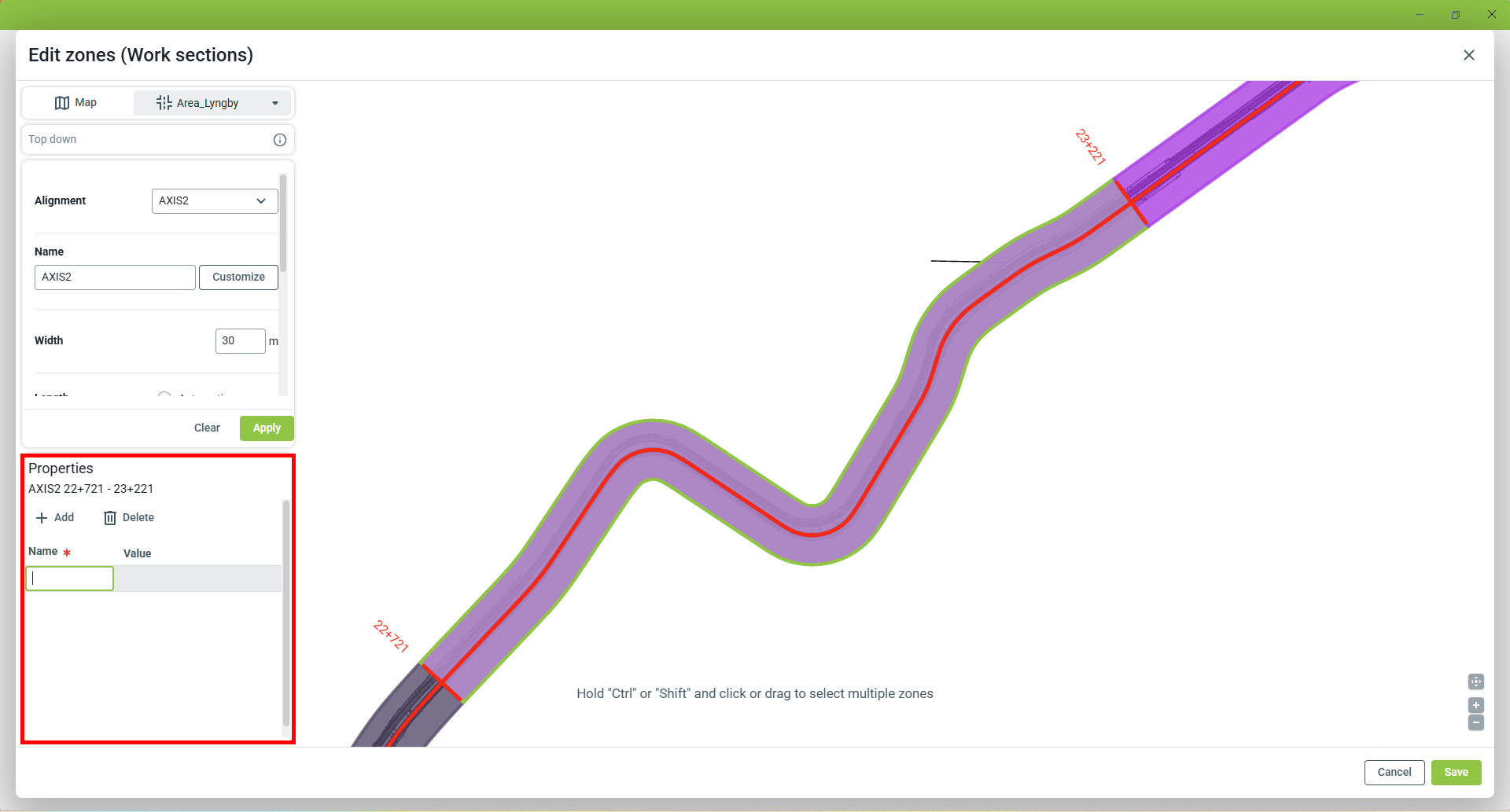

A zónáknak lehetnek olyan egyedi tulajdonságaik, amelyekhez a felhasználók hozzáférhetnek, amikor interakcióba lépnek velük. Ezeknek a tulajdonságoknak a hozzáadásához kattintson a zónára szerkesztés közben, és töltse ki a 'Név' és a 'Érték' mezőket a dedikált párbeszédablakban:

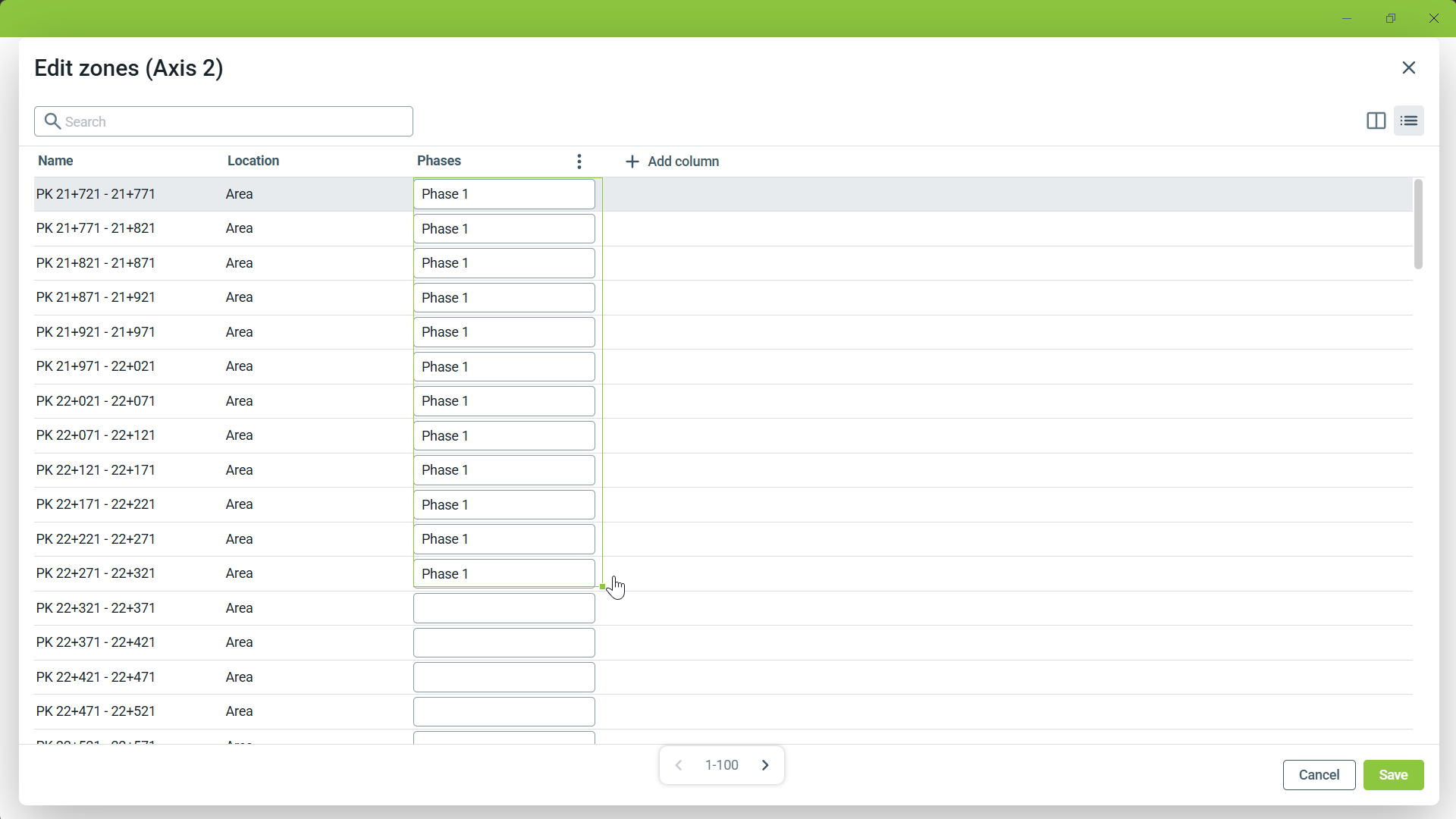

Ha tömegesen szeretne értékeket hozzáadni, a gombra kattintva váltson lista nézetre. Adjon hozzá egy új oszlopot az attribútumához, töltsön ki egy értéket, majd húzza lefelé a zöld mezőt az összes kitöltendő zónához:

Kérjük, vegye figyelembe, hogy az új zónák létrehozása felülírja ezt az információt.
