Ez a cikk ismerteti, hogyan kell használni a QR-kódokat zónákhoz, helyiségekhez vagy 3D objektumokhoz. Ezek a QR-kódok helyszínen használhatók a Dalux Mobil alkalmazásban, hogy gyorsan megnyithassunk egy helyszínt és megnézhessük az különböző regisztrációkat. A QR-kódok közvetlenül meg tudnak nyitni egy elemet a BIM modellből is.
Hogyan kell beállítani a QR-kódokat Helyszínekhez
Jogosultságok
A QR-kódok aktiválása és generálása csak a projektgazda vagy a Field adminisztrátor által végezhető el. A projekt összes felhasználója képes a QR-kódok beolvasására és használatára.
QR-kódok aktiválása Helyszínekhez

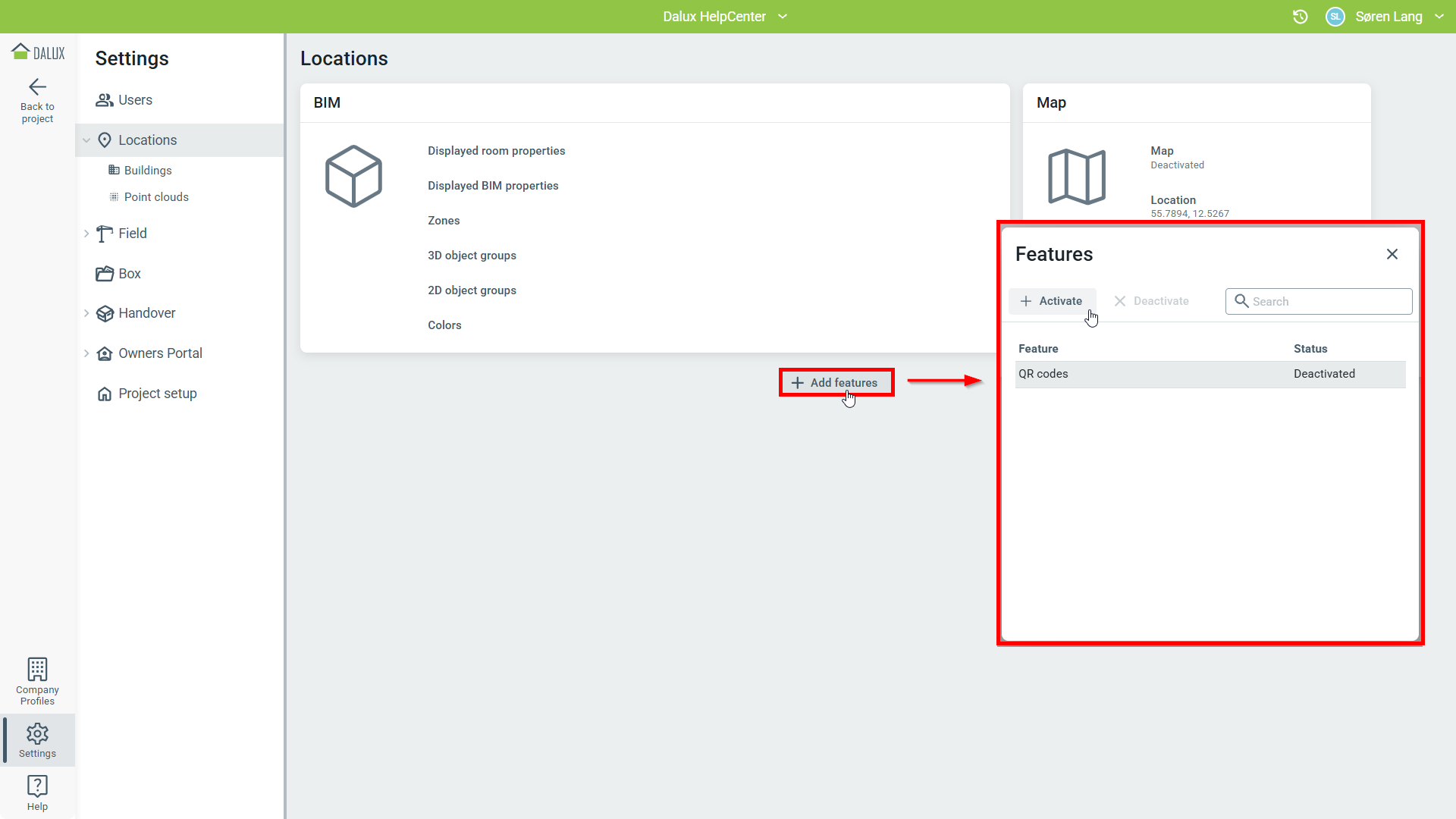

A QR-kódok aktiválásához Helyszínekhez menj a
Beállítások
Helyszínek
Funkciók hozzáadása
'QR-kódok'
Aktiválás.
Hogyan használjuk a QR-kódokat zónákkal
Dalux-ban a zónák manuálisan vannak létrehozva. Amikor egy zónából generált QR-kódot olvasunk be, a Dalux Mobil automatikusan megnyitja a zónát és megjeleníti az összes regisztrációt és információt, amely a zónában mentve van.
Tovább
Ha többet szeretne megtudni a zónákról, elolvashatja ezt a cikket: Zónák és zónarétegek.
QR-kódok létrehozhatók a projektben lévő épületeken készített zónákból.

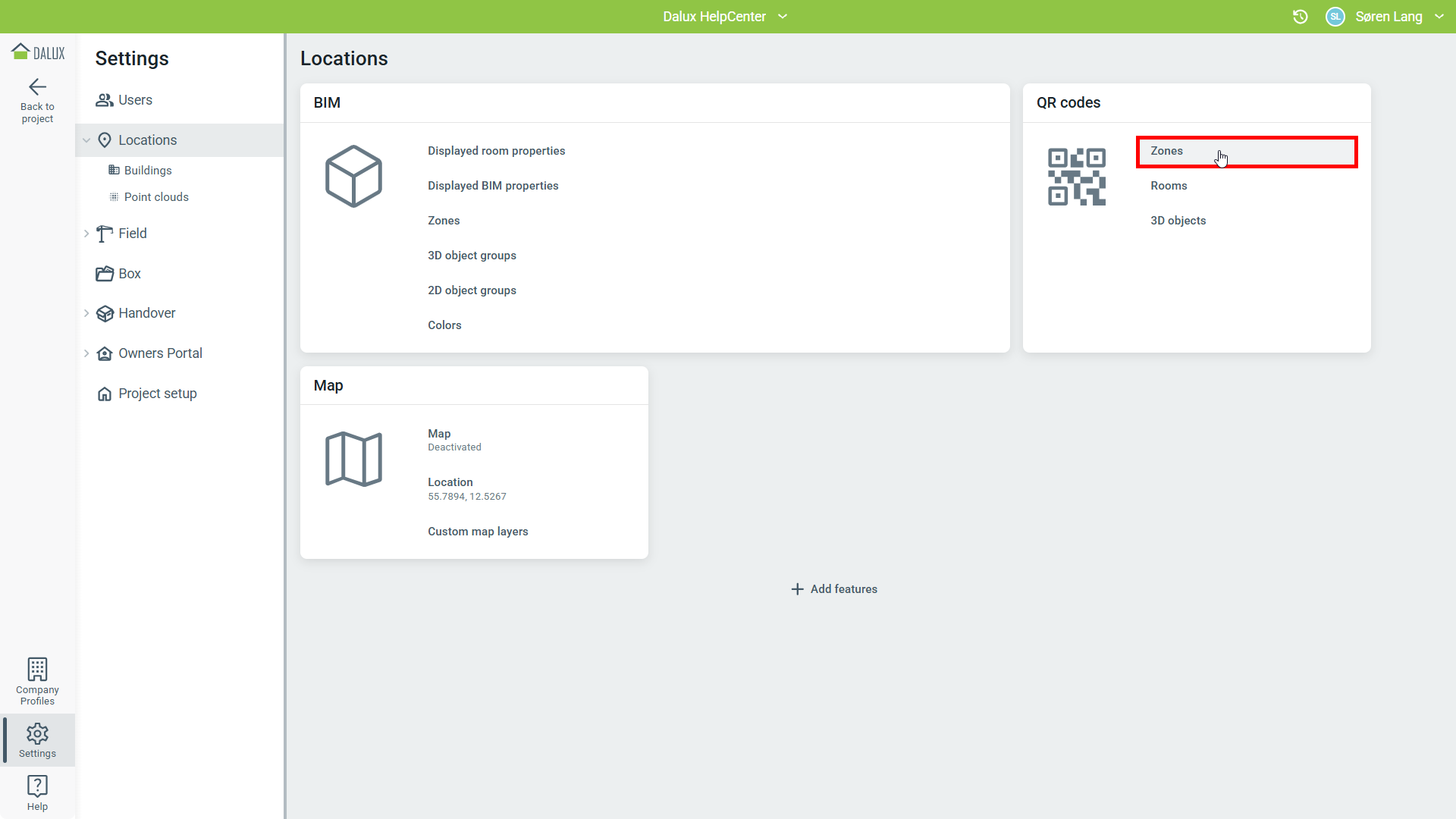

QR-kódok létrehozásához zónákból ugorjon a Beállítások
Helyszínek
QR-kódok - 'Zónák'.

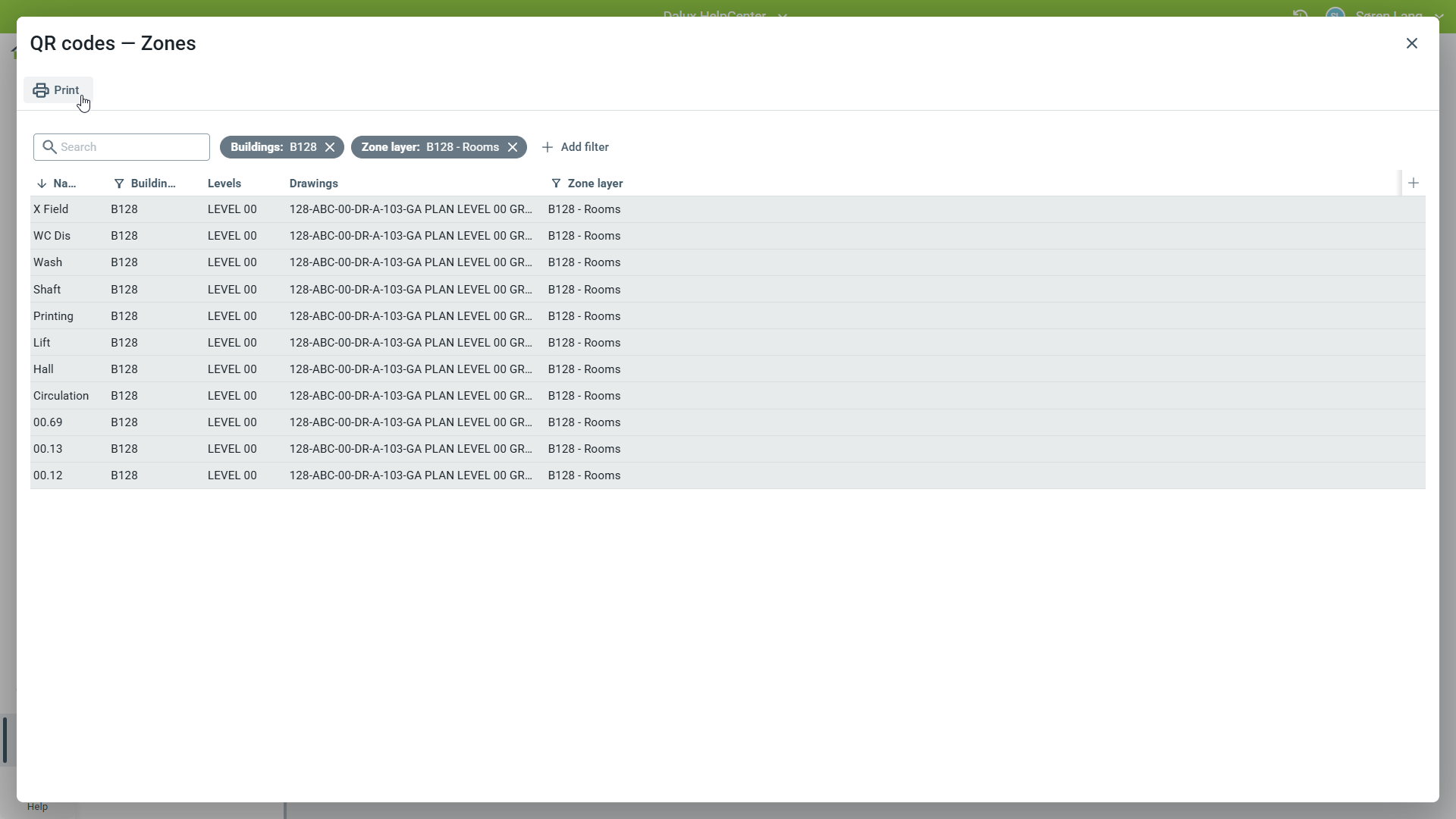

Ez egy új ablakot nyit meg, ahol a projekt összes zónája megjelenik. Szűrők alkalmazhatók a szükséges pontos zónák megtalálásához. Egy vagy több zóna is kiválasztható.
A QR-kódok létrehozásához válasszon ki egy vagy több zónát, majd kattintson a Nyomtatás gombra.
Megjegyzés: Ha csak a szűrt eredményben szereplő zónák QR-kódjait szeretné nyomtatni, ki kell választania őket a listából a Nyomtatás gombra kattintás előtt.

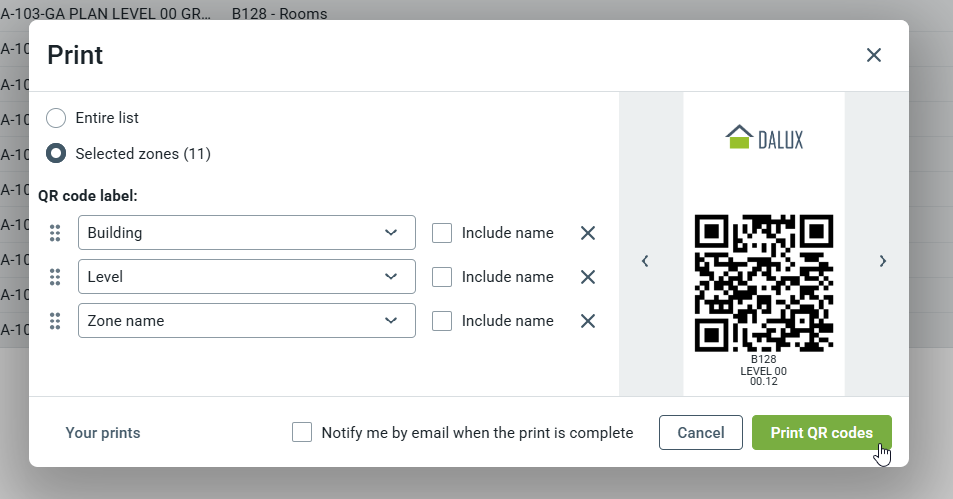

Ez megnyit egy új ablakot, ahol a nyomtatás testreszabható és előnézhető. Beállítható, hogy tartalmazzon címkéket a zónanév mellett, a szint nevét, az épület nevét és bármilyen egyedi zóna tulajdonságot, amelyet a zónák létrehozásakor hozunk létre.
Megjegyzés: Csak három címke adható hozzá a QR-kódhoz.
A projekt összes zónájának nyomtatása a 'Teljes lista' kiválasztásával lehetséges.
Amikor befejezte a QR-kódok testreszabását, kattintson a 'QR-kódok nyomtatása' gombra, hogy PDF dokumentumot generáljon a QR-kódokkal.
Hogyan használjuk a QR-kódokat helyiségekkel
A Dalux-ban található helyiségeket automatikusan importálják a BIM modellből, ha a modellben helyiségeket használnak.
QR-kódok létrehozhatók a projekt épületeiben található helyiségekből.
Ha egy helyiségből létrehozott QR-kódot szkennel, a Dalux Mobile automatikusan megnyitja a helyiséget, és megjeleníti az összes regisztrációt és az információkat, amelyeket a helyiségbe mentett.
A QR-kódok létrehozásához helyiségekből ugorjon a Beállítások
Helyszínek
QR-kódok - 'Helyiségek'.

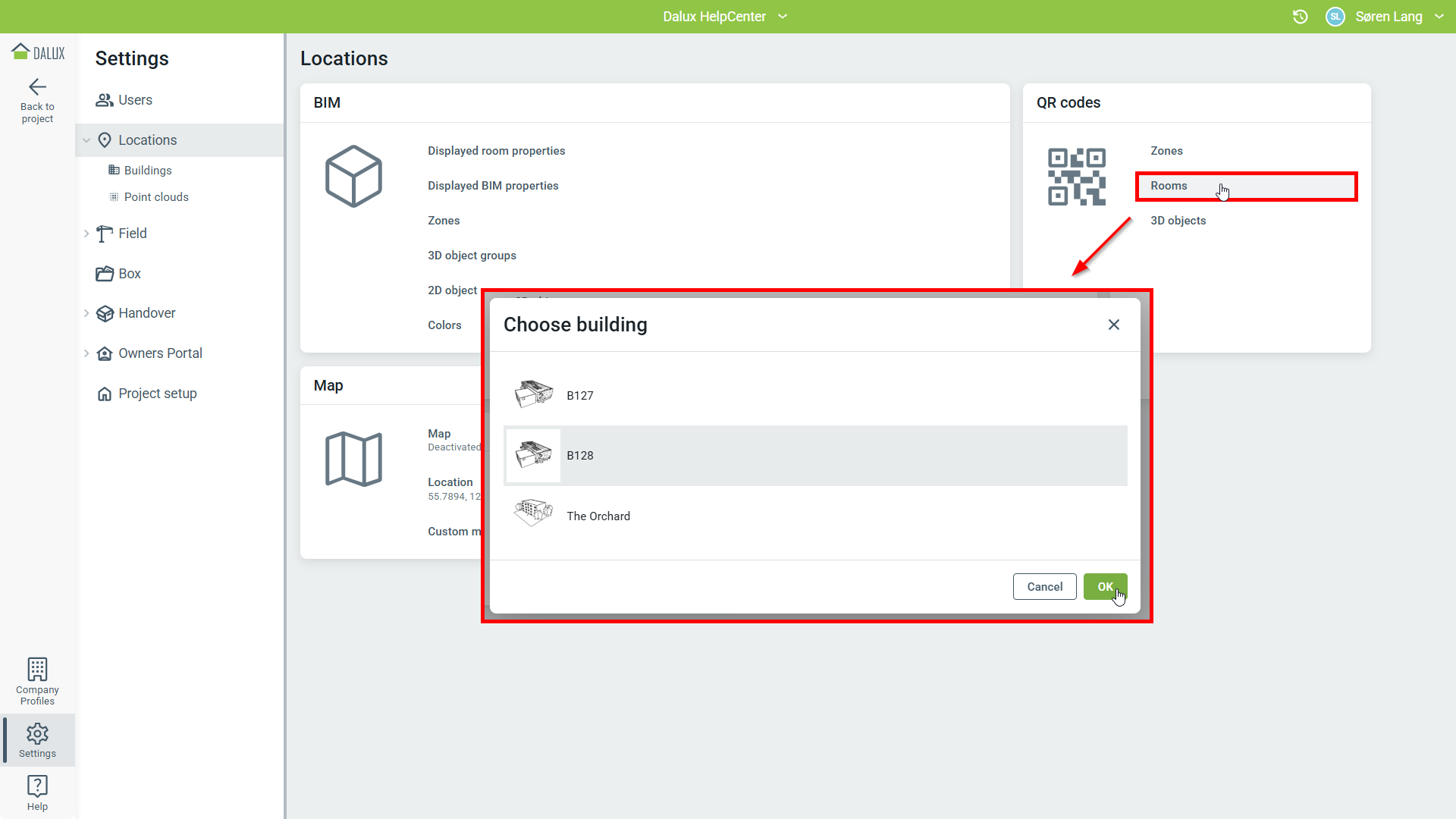

Ha több épület is van a projektben, válassza ki azt az épületet, amelyhez QR-kódokat szeretne létrehozni.

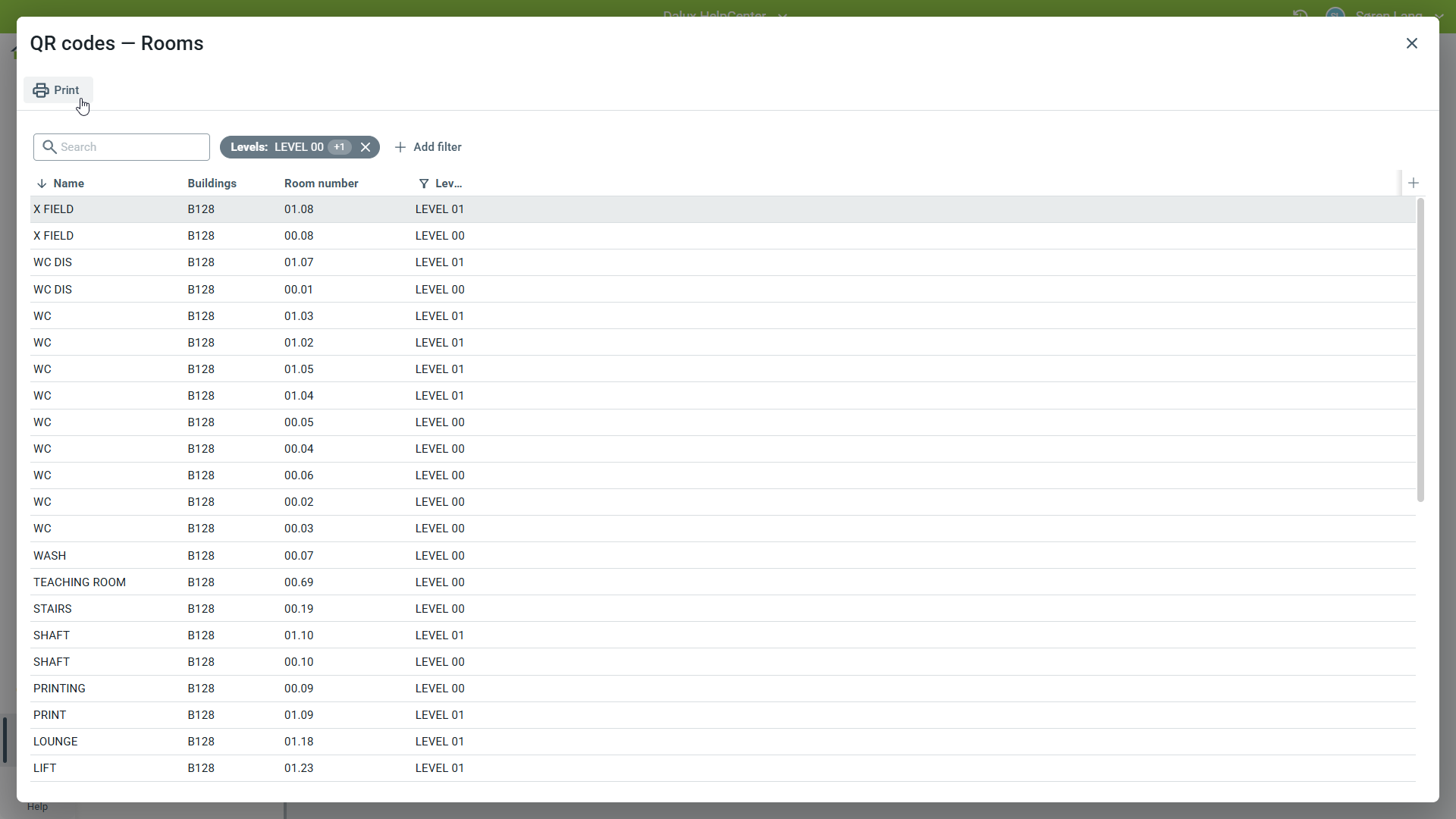

Ez egy új ablakot nyit meg, ahol az épület összes helyisége megjelenik. Szűrők alkalmazhatók a szükséges pontos helyiségek megtalálásához. Egy vagy több helyiség is kiválasztható.
A QR-kódok létrehozásához válasszon ki egy vagy több helyiséget, majd kattintson a Nyomtatás gombra.
Megjegyzés: Ha csak a szűrt eredményben szereplő helyiségek QR-kódjait szeretné nyomtatni, ki kell választania őket a listából a Nyomtatás gombra kattintás előtt.

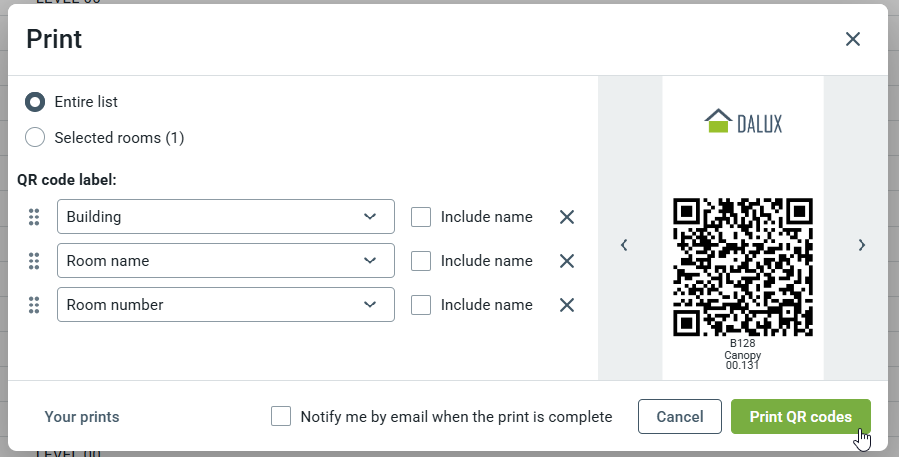

Ez megnyit egy új ablakot, ahol a nyomtatás testreszabható és előnézhető. Be lehet állítani, hogy tartalmazza-e a szobaszám, szoba neve és épület neve címkéket.
Megjegyzés: csak három címke adható hozzá a QR-kódhoz.
Az összes helyiség a projekten kinyomtatható, ha a 'Teljes lista>' lehetőséget választja.
Amikor befejezte a QR-kódok testreszabását, kattintson a 'QR-kódok nyomtatása' gombra, hogy PDF dokumentumot generáljon a QR-kódokkal.
Hogyan használjuk a QR-kódokat 3D objektumokkal
QR-kódok generálhatók a projekten lévő 3D objektumokból is. Ehhez először a 3D objektumcsoportokat kell beállítani. Ezután minden egyes 3D objektumhoz generálható QR-kód a 3D objektumcsoportban.
Megjegyzés: QR-kódok nem generálhatók 2D objektumokhoz.
Tovább
Ha többet szeretne megtudni a 3D objektumcsoportokról, elolvashatja ezt a cikket: Hogyan hozzunk létre 2D / 3D objektumcsoportokat.
Amikor egy 3D objektumból generált QR-kódot szkennel, a Dalux Mobile automatikusan megnyitja a 3D modellt és megkeresi a 3D objektumot.
A 3D objektumokból QR-kódok létrehozásához lépjen a Beállítások
Helyszínek
QR-kódok - '3D objektumok' menüpontba.

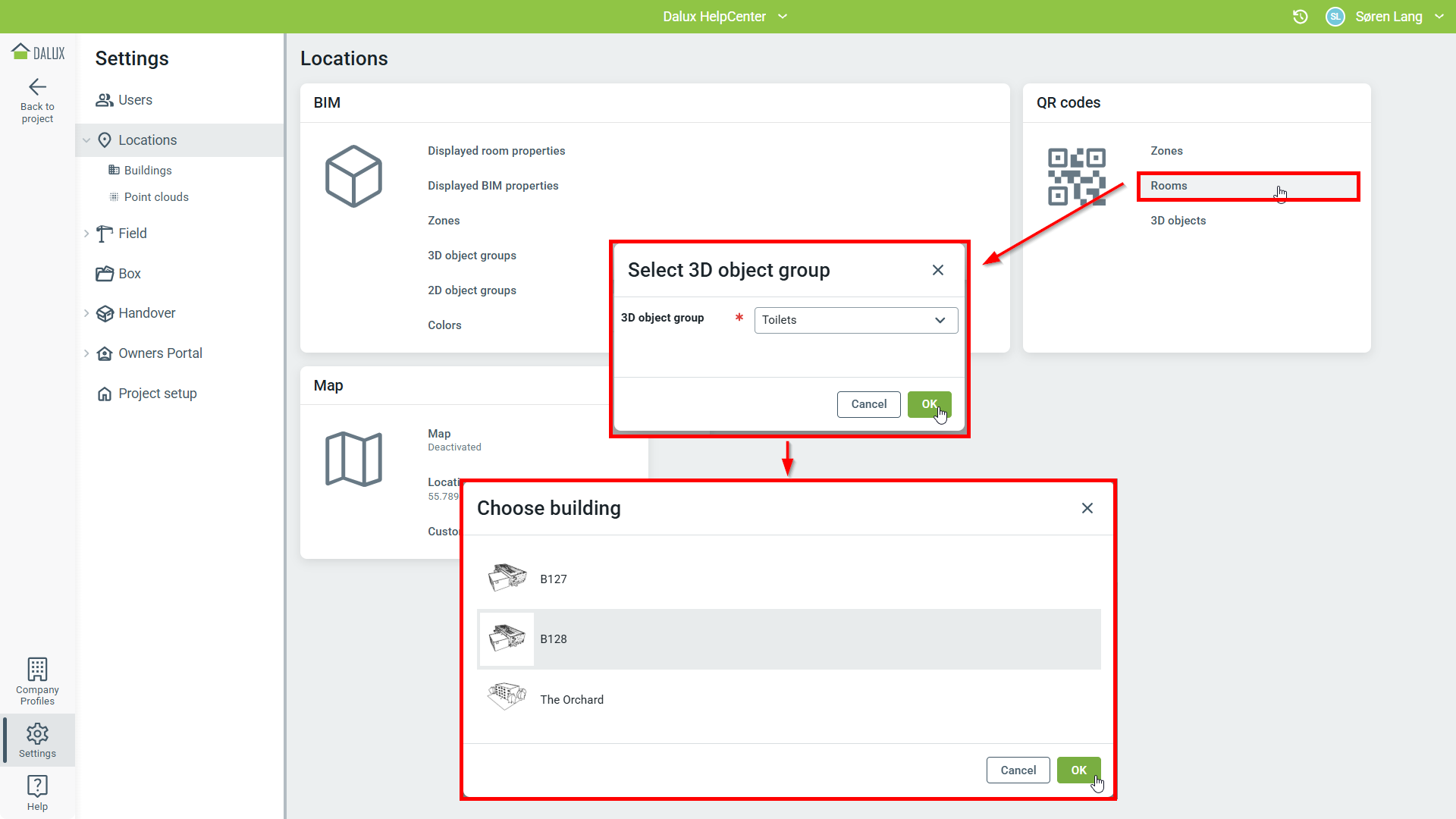

Először válassza ki a 3D objektumcsoportot, és ha több épület van a projektben, válassza ki azt az épületet, amelyhez QR-kódokat szeretne generálni.

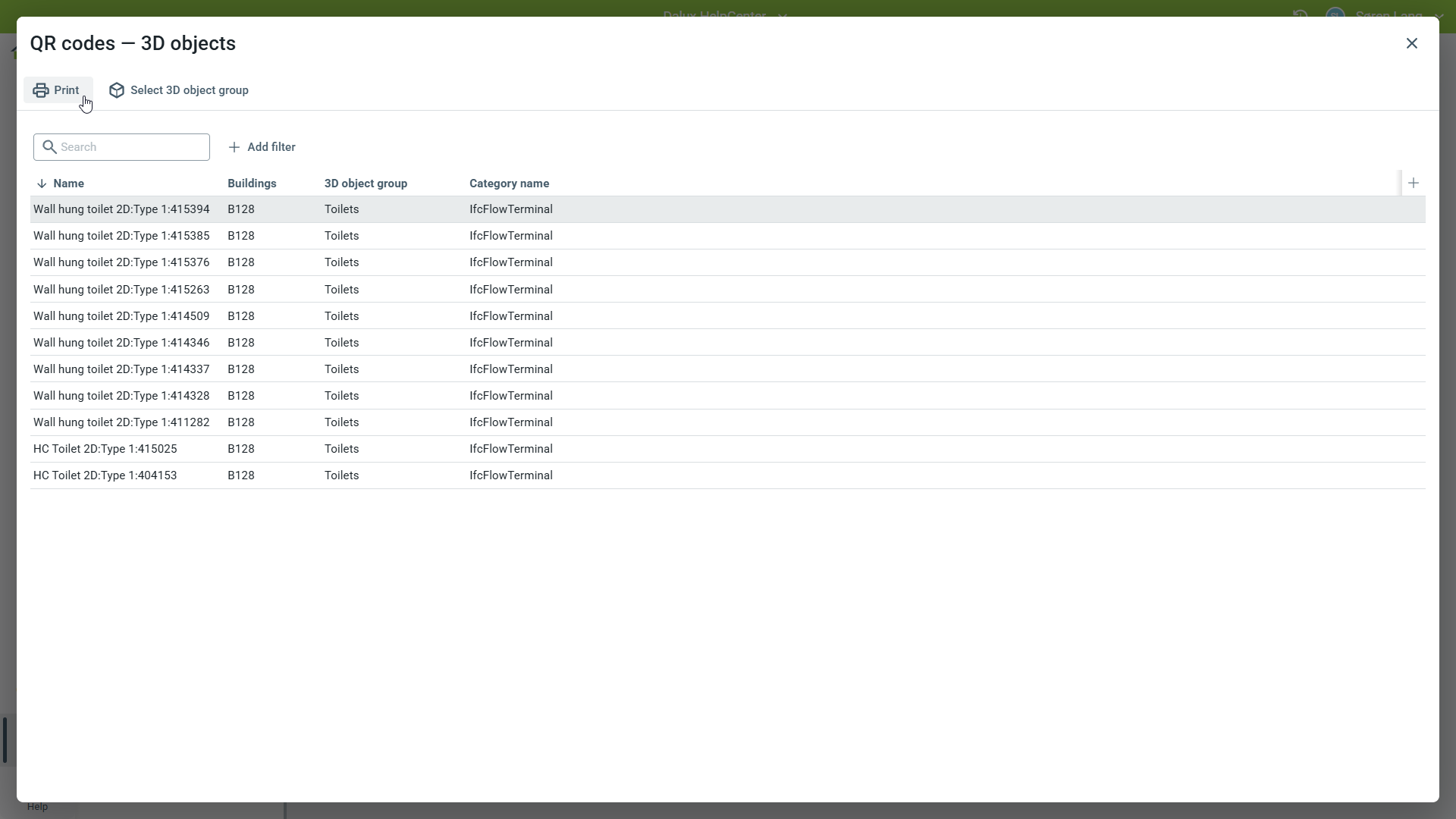

Ez megnyit egy új ablakot, ahol az épületben található 3D objektumcsoportban lévő összes 3D objektum megjelenik. Szűrők alkalmazhatók a szükséges 3D objektumok megtalálásához. Egy vagy több 3D objektum is kiválasztható.
A QR-kódok létrehozásához válasszon ki egy vagy több 3D objektumot, és kattintson a Nyomtatás gombra.
Figyeljen oda, hogy ha csak a szűrt eredményben lévő 3D objektumokhoz szeretne QR-kódokat nyomtatni, akkor a listából ki kell választania őket, mielőtt a Nyomtatás gombra kattint.

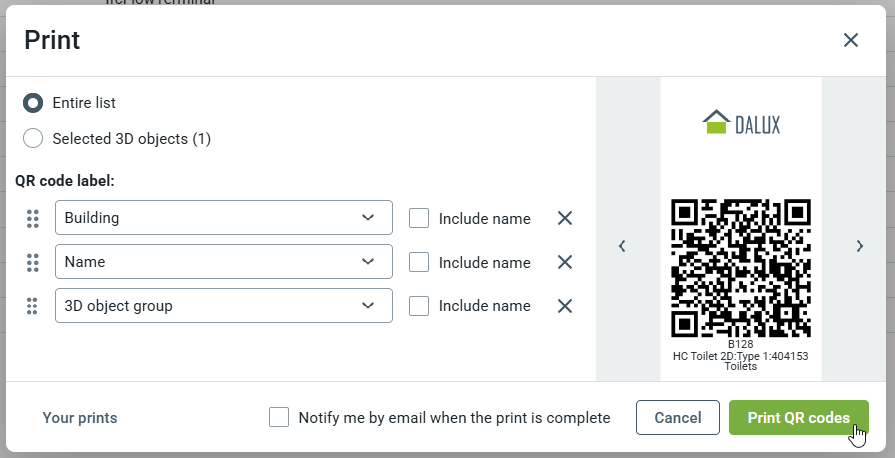

Ez megnyit egy új ablakot, ahol a nyomtatás testreszabható és előnézhető. Be lehet állítani, hogy tartalmazza-e az épület nevét és az objektum különböző BIM-tulajdonságait.
Megjegyzés: csak három címke adható hozzá a QR-kódhoz.
Amikor befejezte a QR-kódok testreszabását, kattintson a 'QR-kódok nyomtatása' gombra, hogy PDF dokumentumot generáljon a QR-kódokkal.
Hogyan olvassuk be a QR-kódokat a Dalux Mobil alkalmazásban
Az újabb QR-kódok közepén Dalux-logó lesz. Ezeket a kameraalkalmazásával be lehet olvasni.
A régebbi QR-kódok beolvasásához Dalux Mobile-lal nyissa meg a képernyő jobb alsó sarkában található Több menüt.
Ezután nyomja meg a QR-kód beolvasása gombot. Ez megnyitja a QR-kód olvasót. Ha a Dalux egy Dalux QR-kódot észlel, automatikusan megnyílik.
Akár zónákból, helyiségekből vagy 3D objektumokból készítettek a QR-kódot, mindet beolvashatjuk ebből a menüből.
