Szakterületek és alterületek

Az épületekhez társított rajzok szakterületekhez vagy alterületekhez rendelhetők hozzá. Ez mappaszerkezetben csoportosítja a rajzokat, amikor az épületet nézi. Ez megkönnyíti az építkezésen dolgozók számára, hogy megtalálják a nekik releváns rajzokat.

Videó

Hogyan állítsuk be a szakterületeket és alterületeket

Ahhoz, hogy létrehozzák és hozzárendeljék a rajzokat a szakterületekhez és alterületekhez, a projektnek legalább egy épülettel kell rendelkeznie, amelyhez rajzok vannak csatolva. Többet olvashat erről ebben a cikkben: IFC modellfájlok és 2D rajzok feltöltése.

Szakterületek és alterületek létrehozása akkor is lehetséges, amikor új épületeket hoznak létre vagy szerkesztenek a projektben. A szakterületek és alterületek projekt szintűek, és egyszer létrehozva, bármely épületben használhatók a projektben.

Kezdje azzal, hogy elmegy a Beállítások Helyszínek Épületek Válasszon egy épületet Szerkesztés.

Szakterület és alterület létrehozása és rajz beállítása

Ebben a példában több rajzunk van minden szinthez. Minden rajz egy másik szakterülethez tartozik.

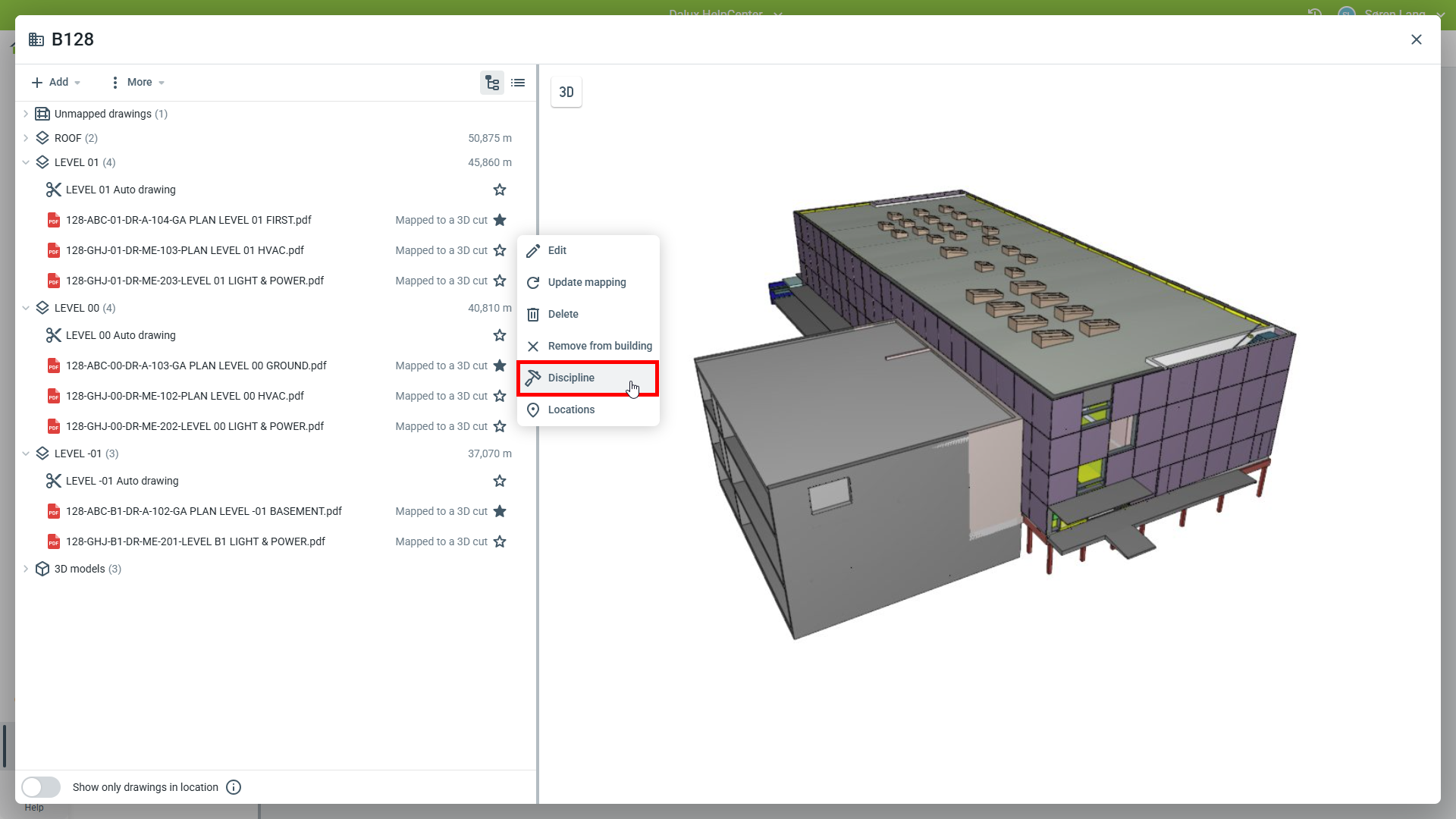

A szakterületekhez és alterületekhez való csatoláshoz kattintson a -ikonra egy rajz mellett, majd kattintson ide: Szakterület.

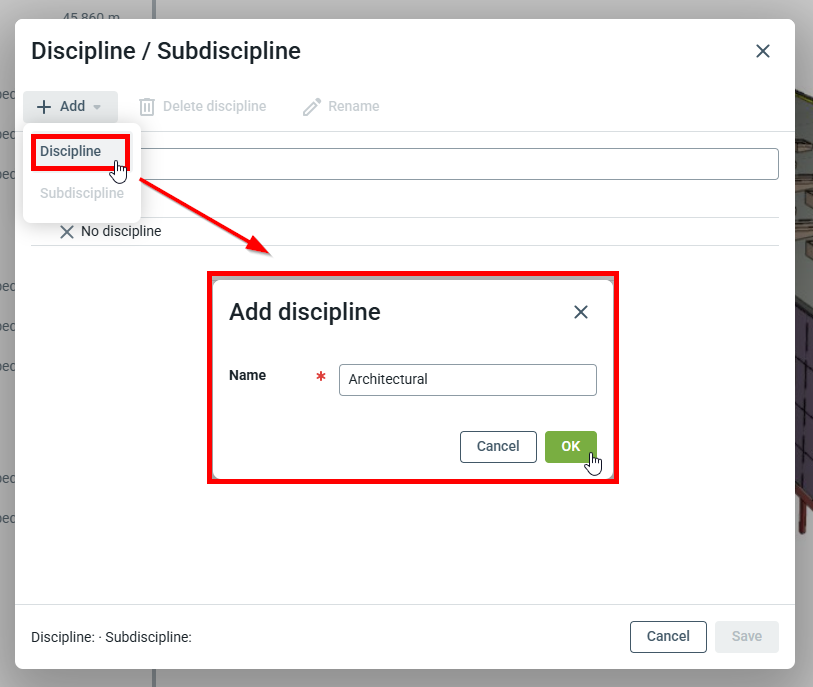

A felugró ablakban szakterületek és alterületek hozhatók létre. Alterületek csak szakterület alatt hozhatók létre. Új szakterület létrehozásához kattintson ide: Hozzáadás 'Szakterület'. Adja meg a szakterület nevét, majd kattintson az 'OK' gombra.

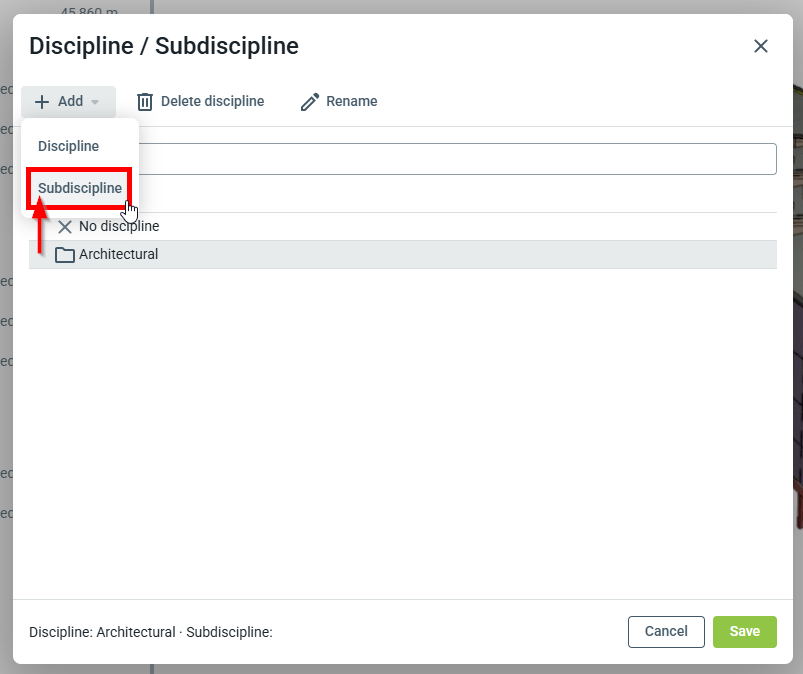

Alterület létrehozása:

Kattintson egy meglévő szakterületre  Hozzáadás 'Alterület' Nevezze el az alterületet 'OK'.

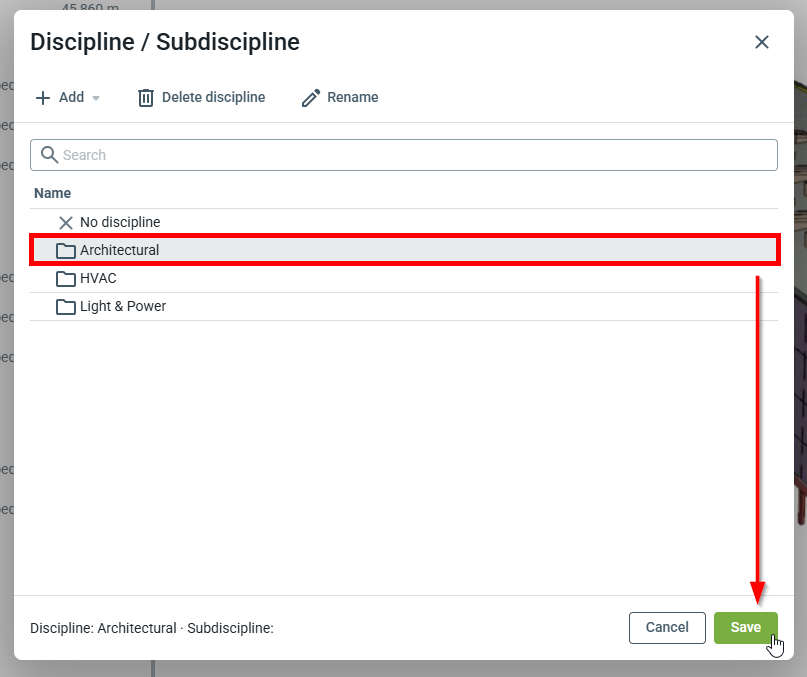

Egy rajz szakterülethez vagy alterülethez rendeléséhez kattintson egy szakterületre, majd kattintson a 'Mentés' gombra.

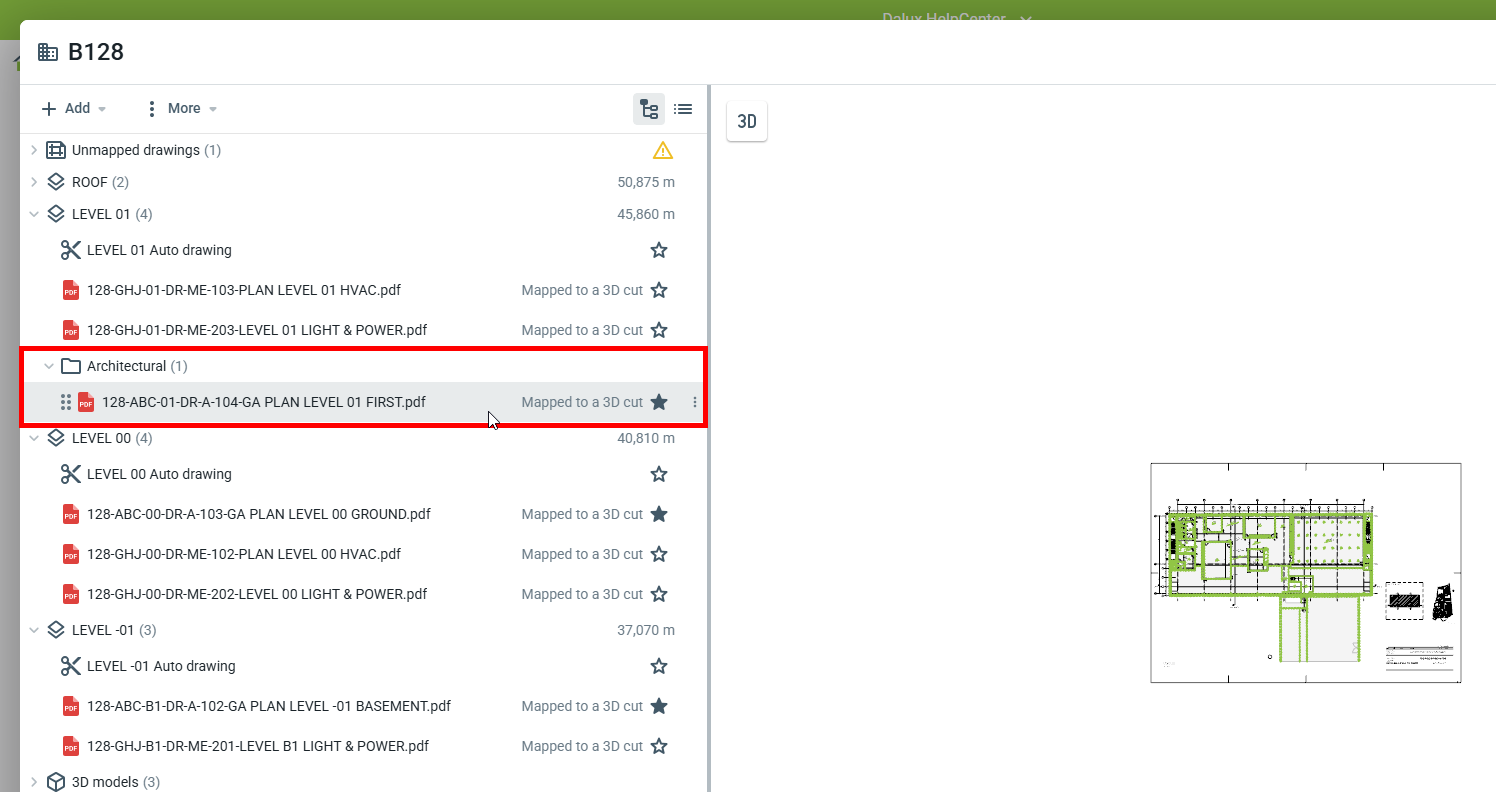

Az épület megtekintésekor látható, hogy a rajz az építészet szakterülethez lett rendelve.

Több rajz rendelése egy szakterülethez vagy alterülethez

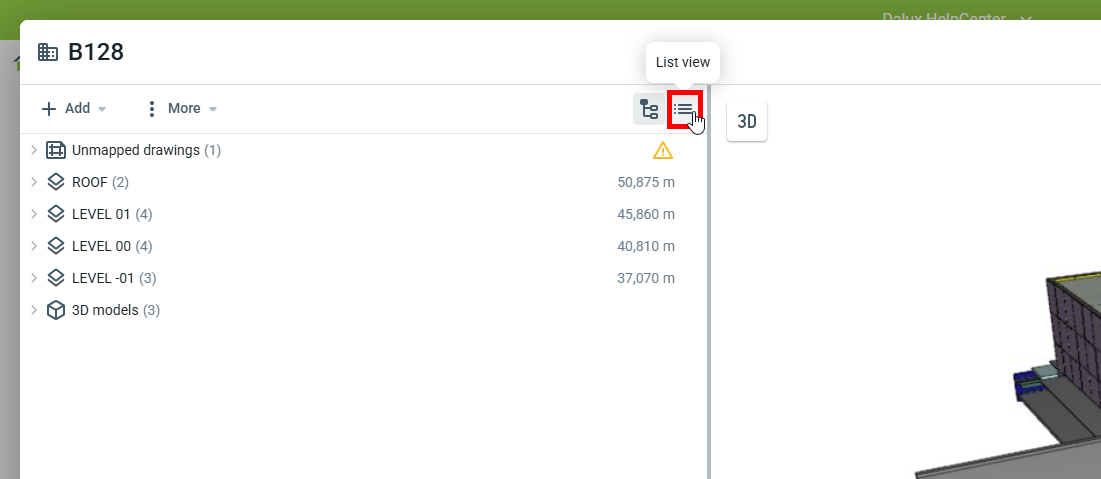

A folyamat felgyorsítása érdekében használhatja a listanézetet, kattintson a ikonra.

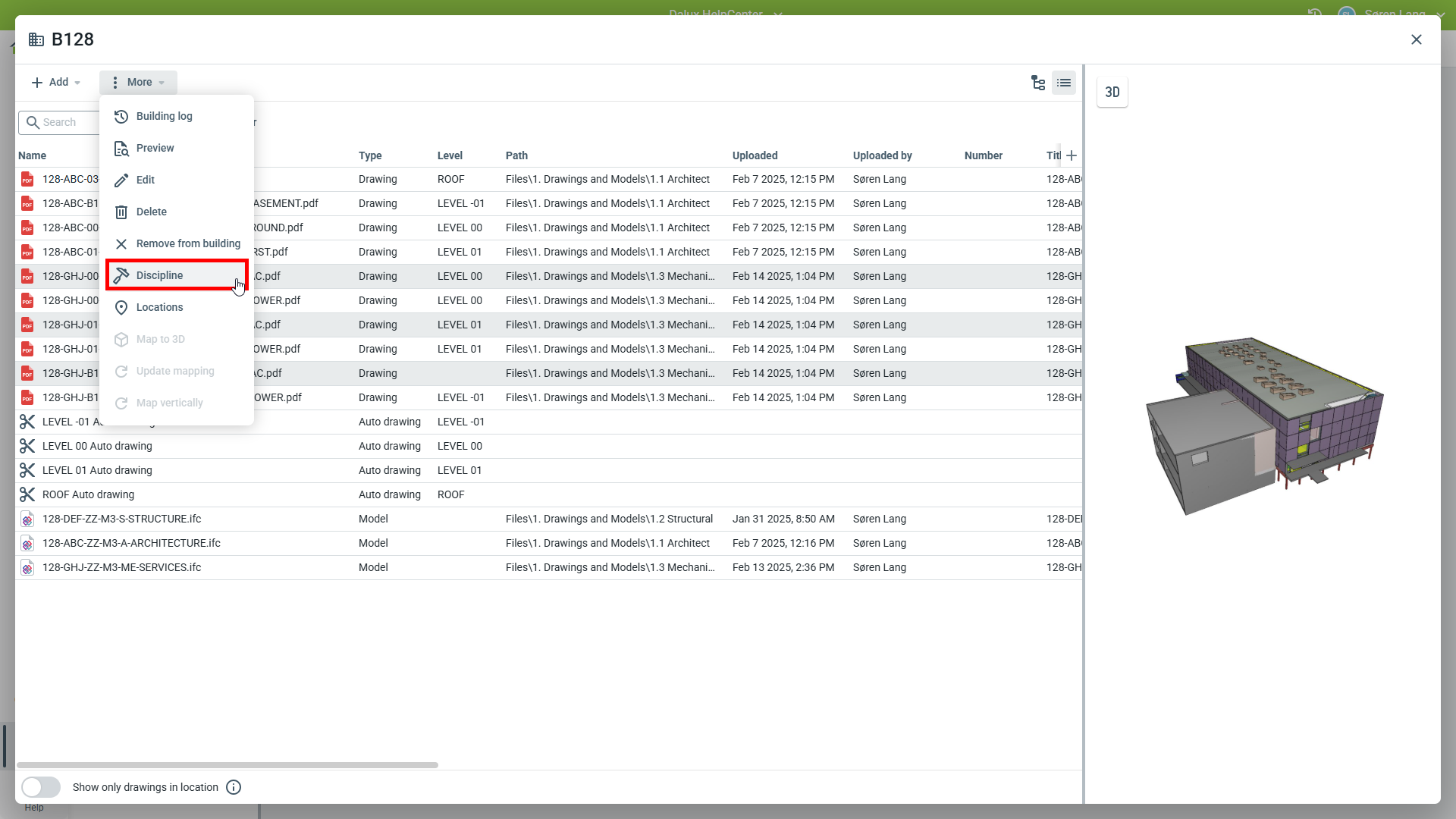

A listanézetből több rajz is kiválasztható (Shift vagy Ctrl+kattintással) és együttesen rendelhető szakterülethez vagy alterülethez. Kattintson ide: Több Szakterület.

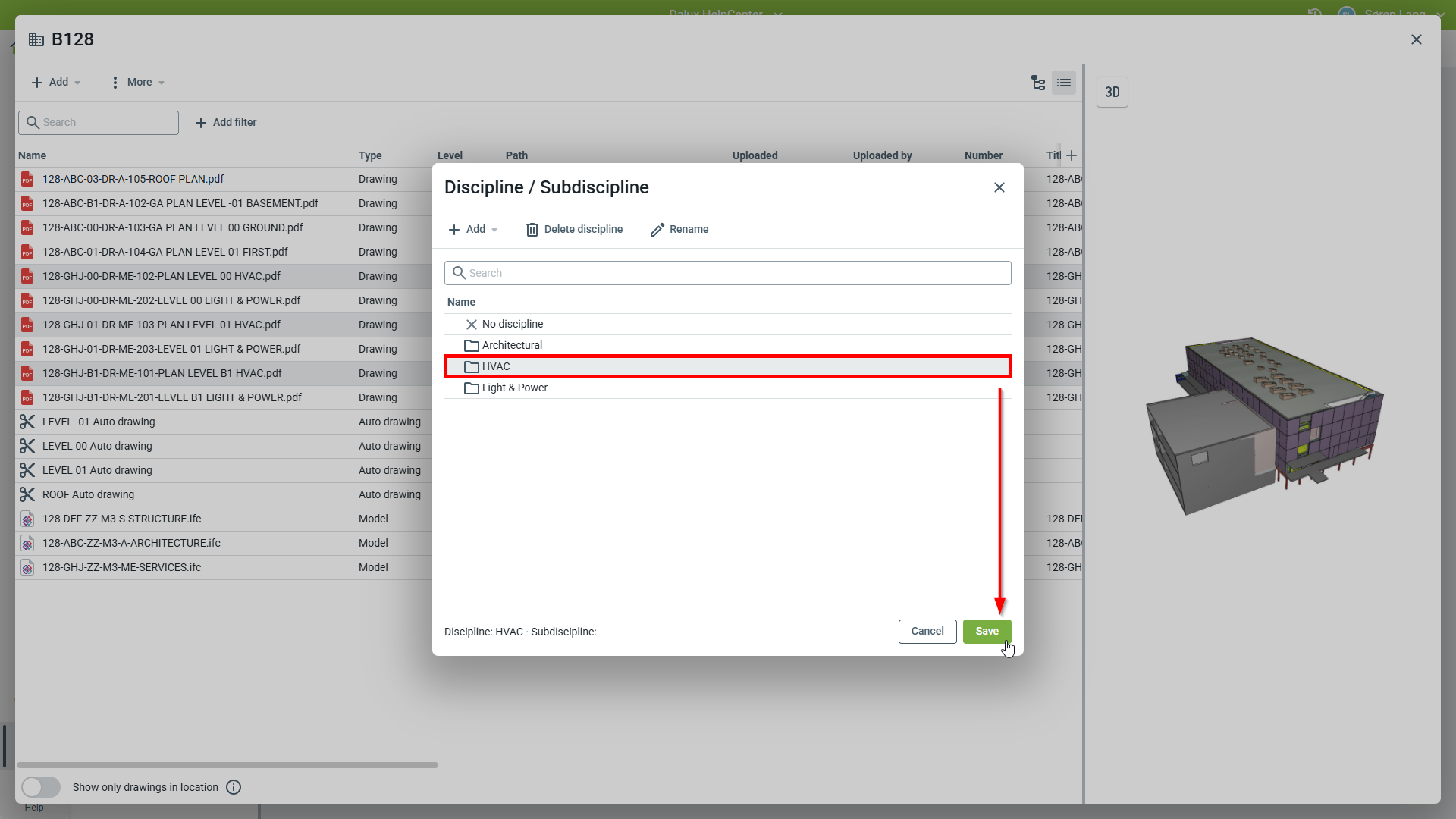

Kattintson egy szakterületre vagy alterületre, majd kattintson a 'Mentés' gombra a kiválasztott rajzok együttes beállításához.

A rajzok megtekintése a Helyszínek modulban

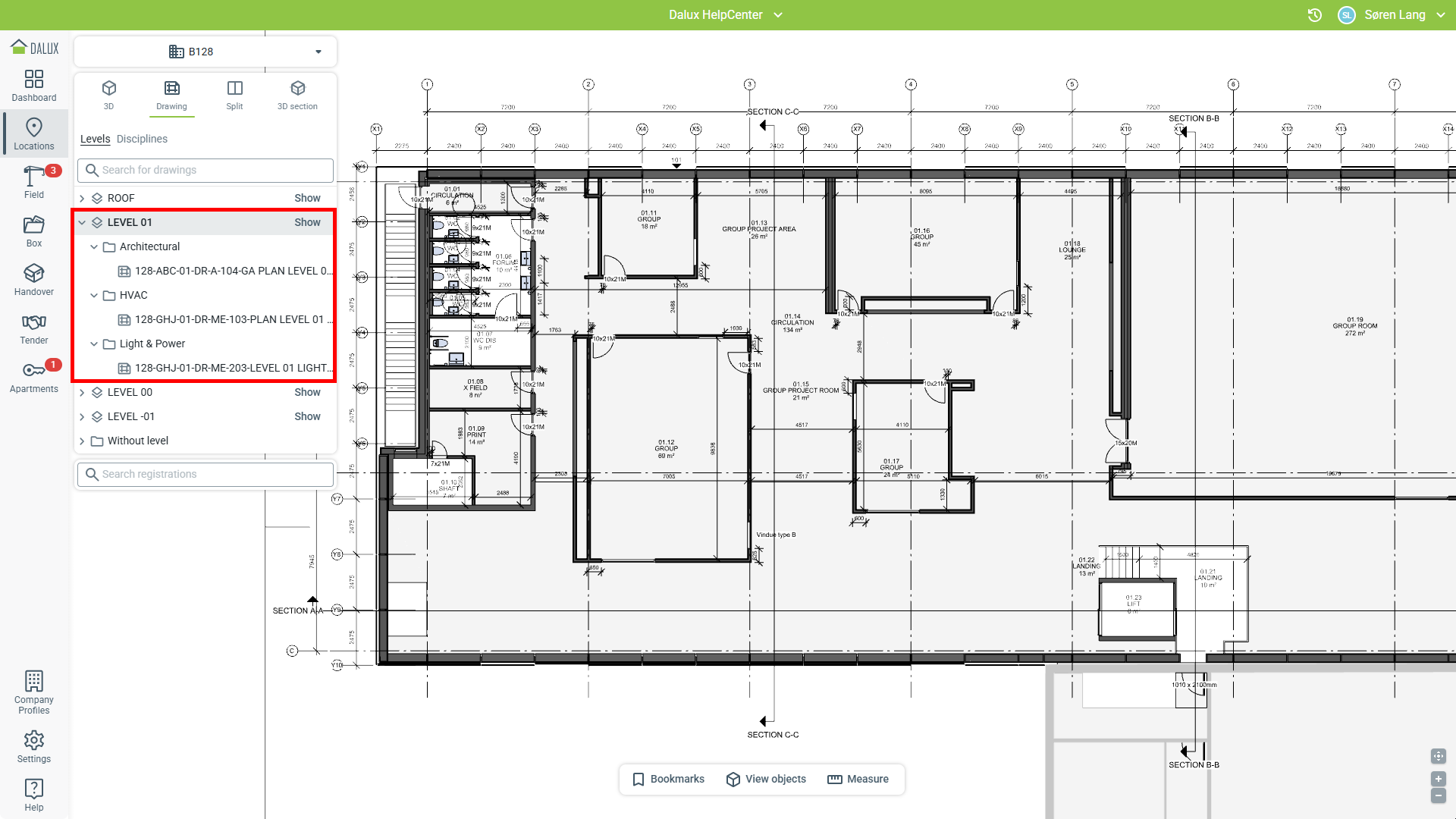

Az épület megtekintésekor a Helyszínek modulban a rajzok mappákba lesznek rendezve szakterületek szerint. Ez mind asztali gépen, mind mobilon megjelenik. Ezeket úgy tekintheti meg, hogy a Helyszínek menübe lépve kiválasztja az épületet.

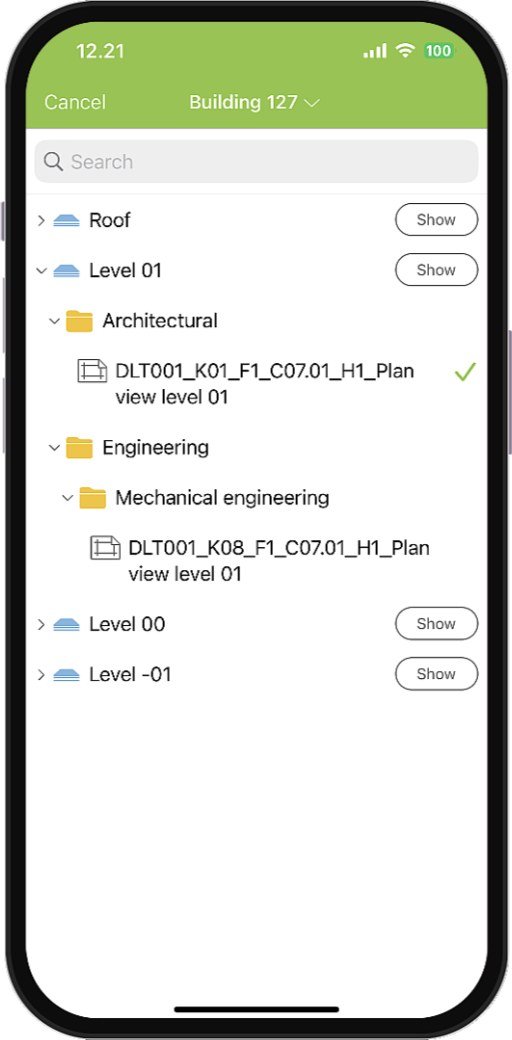

Mobilon a szakterület és alterület mappák is megjelennek a Helyszínek menüben.

Rajzok eltávolítása és szakterületek vagy alterületek törlése

Szakterületek vagy alterületek törléséhez ugorjon ide

Beállítások Helyszínek Épületek Válasszon egy épületet Szerkesztés.

Válasszon egy rajzot az épületen és kattintson a -ikonra a rajz neve mellett, majd kattintson a 'Szakterületek' opcióra:

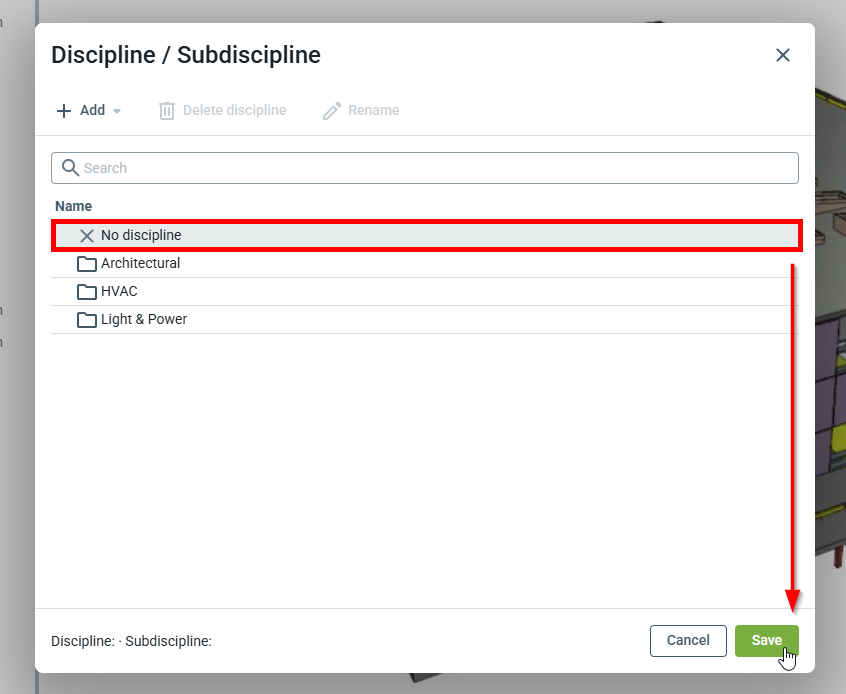

Egy rajz eltávolításához egy adott szakterületről vagy alterületről kattintson a Nincs szakterület opcióra, majd a 'Mentés' gombra.

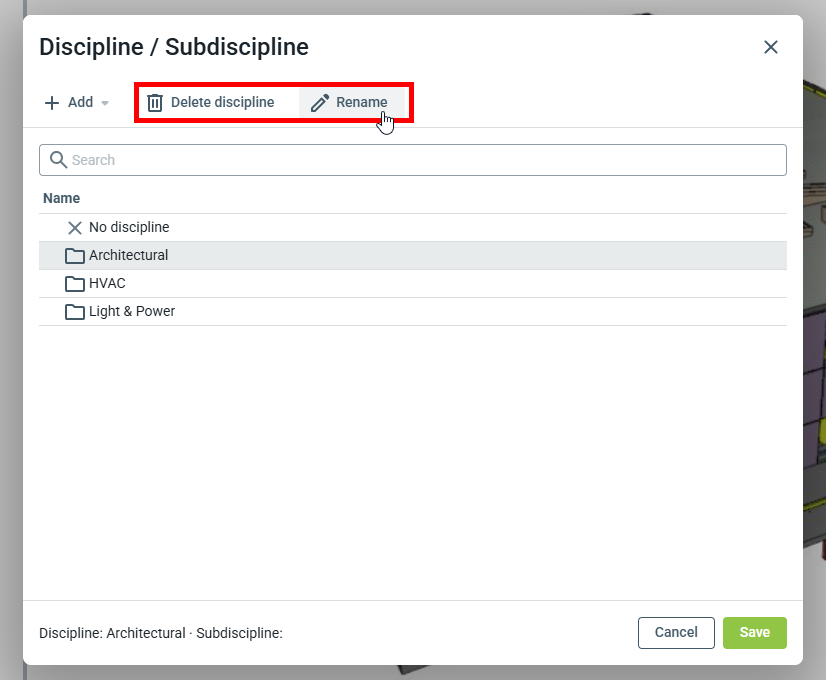

Egy adott szakterület vagy alterület átnevezéséhez vagy törléséhez kattintson rá, majd kattintson a Szakterület törlése vagy az Átnevezés gombra.

Megjegyzés: Az átnevezés vagy törlés nem módosítja a meglévő rajzok adatait. Ez azt jelenti, hogy a rajzokat újra be kell állítani vagy egy másik/módosított szakterülethez kell rendelni.

Egy szakterület nem törölhető, amíg minden alterület nincs eltávolítva.
