La fonctionnalité de validation du modèle permet aux utilisateurs de définir des exigences pour les conflits et les dégagements entre objets dans leurs modèles de bâtiment sans avoir à attendre le retour d'une autre partie. Les utilisateurs ayant accès peuvent s'autoévaluer des modèles en utilisant la fonctionnalité.
L'outil permet d'analyser si les objets respectent les exigences de conflit et de dégagement du projet en les appliquant au modèle dans Dalux, fournissant instantanément aux utilisateurs les informations dont ils ont besoin pour soit :
- Apporter les modifications nécessaires dans le logiciel de modélisation
- Collaborer avec les autres participants du projet en commentant les objets qui ne sont pas conformes aux exigences
- Décider d'ignorer le problème de conflit/d'dégagement s'il n'est pas pertinent
Informations techniques
Les résultats de la validation de modèle sont consultables dans le navigateur lorsque 'Automation' est activé par un administrateur du projet.
Les vérifications actives nécessitent l'application de bureau Dalux.
Comment utiliser la validation de modèle pour les vérifications
Pour utiliser la fonctionnalité, allez à Design
Sélectionner un bâtiment
Sélectionner une zone de fichier
Validation de modèle.
Vous pouvez effectuer des vérifications configurées par l'administrateur du projet, l'admin du groupe, ou par vous-même.
Pour apprendre à configurer des vérifications pour vous-même, lisez cet article : Comment configurer la validation du modèle

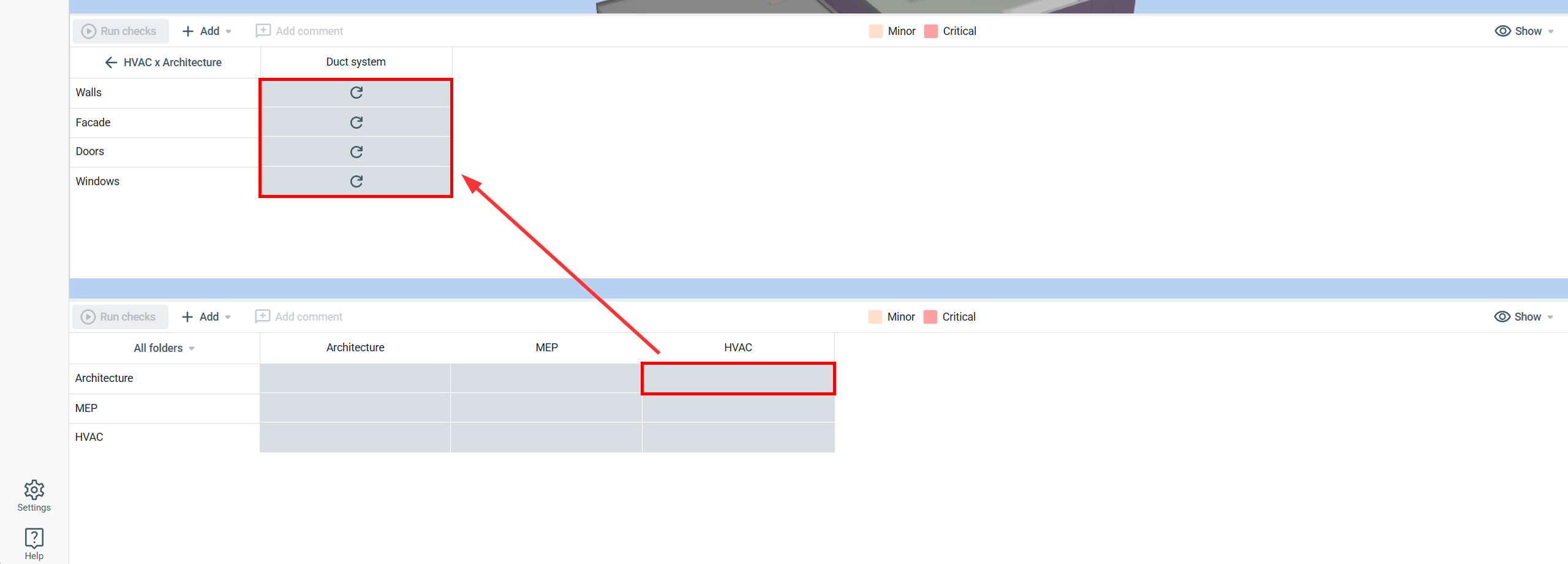

Vous pouvez effectuer rapidement toutes les vérifications disponibles en cliquant sur Exécuter les vérifications. Pour exécuter des vérifications spécifiques, cliquez sur la cellule dans la matrice de validation, puis sélectionnez la cellule des groupes d'objets spécifiques.
Note
S'ils sont configurés par votre administrateur du projet, les vérifications peuvent s'exécuter automatiquement pour le bâtiment sélectionné lorsque de nouveaux fichiers de modèle sont liés au bâtiment, ou lorsque les fichiers de modèle existants sont mis à jour.

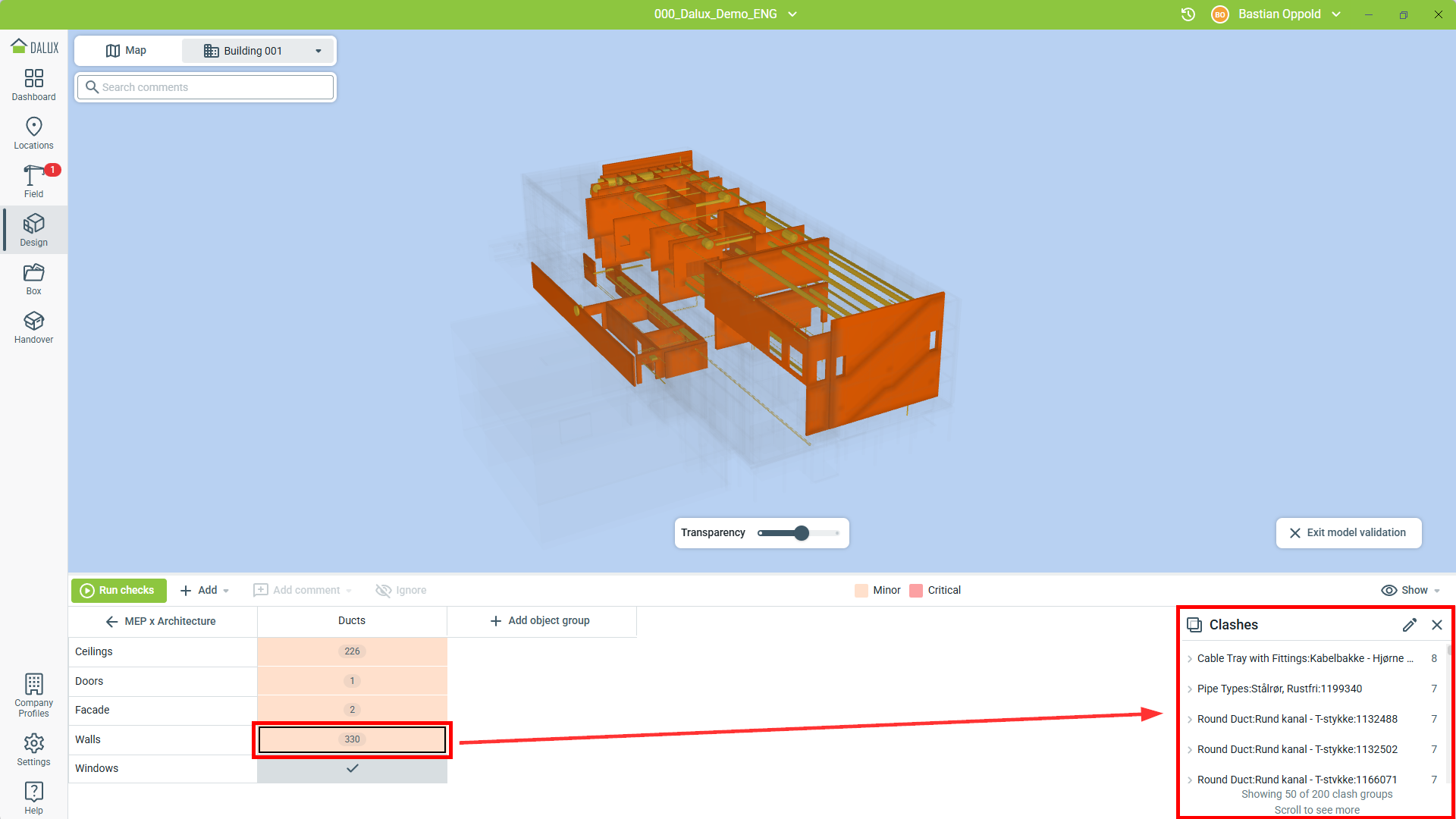

Cela fournit un aperçu de tous les conflits et dégagements, groupés par éléments en conflit et triés par ceux ayant le plus de conflits.

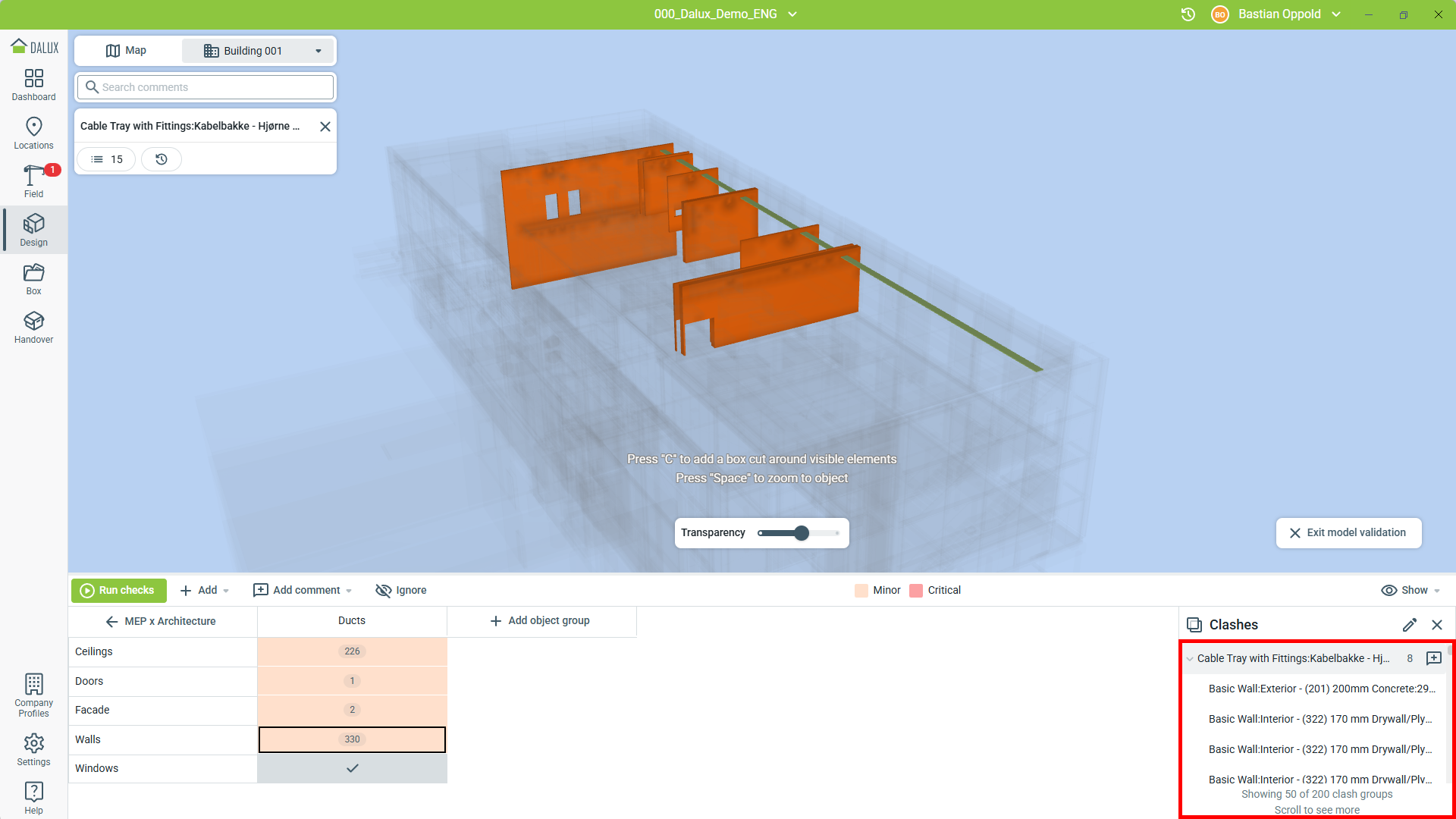

Cliquez soit sur l'entrée dans la liste, soit sur un élément dans le visualiseur pour voir les objets 3D spécifiques en conflit.
Lorsque vous sélectionnez un objet, une liste de tous les objets individuels ayant des problèmes avec l'objet sélectionné vous sera présentée. De cette façon, vous pouvez sélectionner les objets individuels pour ne voir que ce conflit/problème et l'évaluer en le commentant ou en l'ignorant si la vérification n'est pas pertinente pour vous.
À partir d'ici, vous pouvez utiliser les résultats pour créer des commentaires pour d'autres participants au design, ou vous pouvez mettre à jour votre propre modèle pour résoudre tout problème.
Astuces et conseils
Appuyez sur "C" pour créer une coupe en boîte autour de la demande sélectionnée, vous permettant de vous concentrer sur des détails spécifiques. Utilisez le curseur 'Transparence' pour voir les objets filtrés afin d'ajouter du contexte.

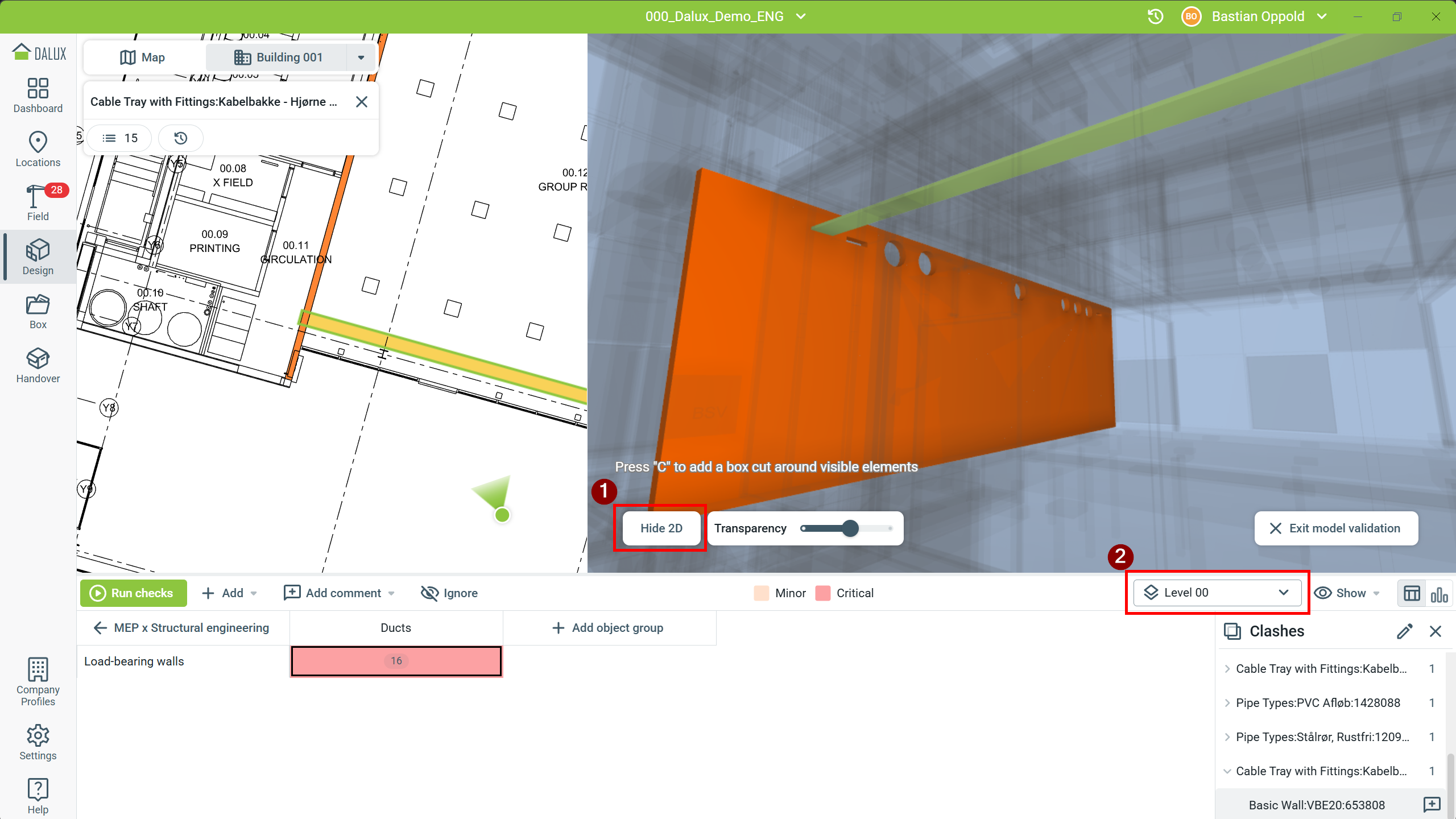

Ouvrez les conflits depuis l’affichage scindé, ou cliquez sur 'Afficher 2D/Masquer 2D' (1) pour accéder à l’affichage scindé après. Sélectionnez des conflits ou des dégagements dans la liste, ou cliquez sur l’élément 3D pour afficher les éléments en conflit sur le plan. Le sélecteur d’étage (2) permet de passer d’un étage à l’autre.
Créer des commentaires
Pour collaborer avec d'autres, vous pouvez commenter des problèmes à la fois par objet et par problème individuel. Commenter un objet inclut toutes les demandes associées dans un seul commentaire.
Les commentaires utiliseront les types de commentaire et les canaux de communication déjà configurés dans le projet.
Dans cet exemple, une gaine entre en conflit avec plusieurs murs. Vous pourriez soit modifier votre propre design pour résoudre ce conflit, soit créer un commentaire pour coordonner les changements nécessaires avec d'autres participants au design.

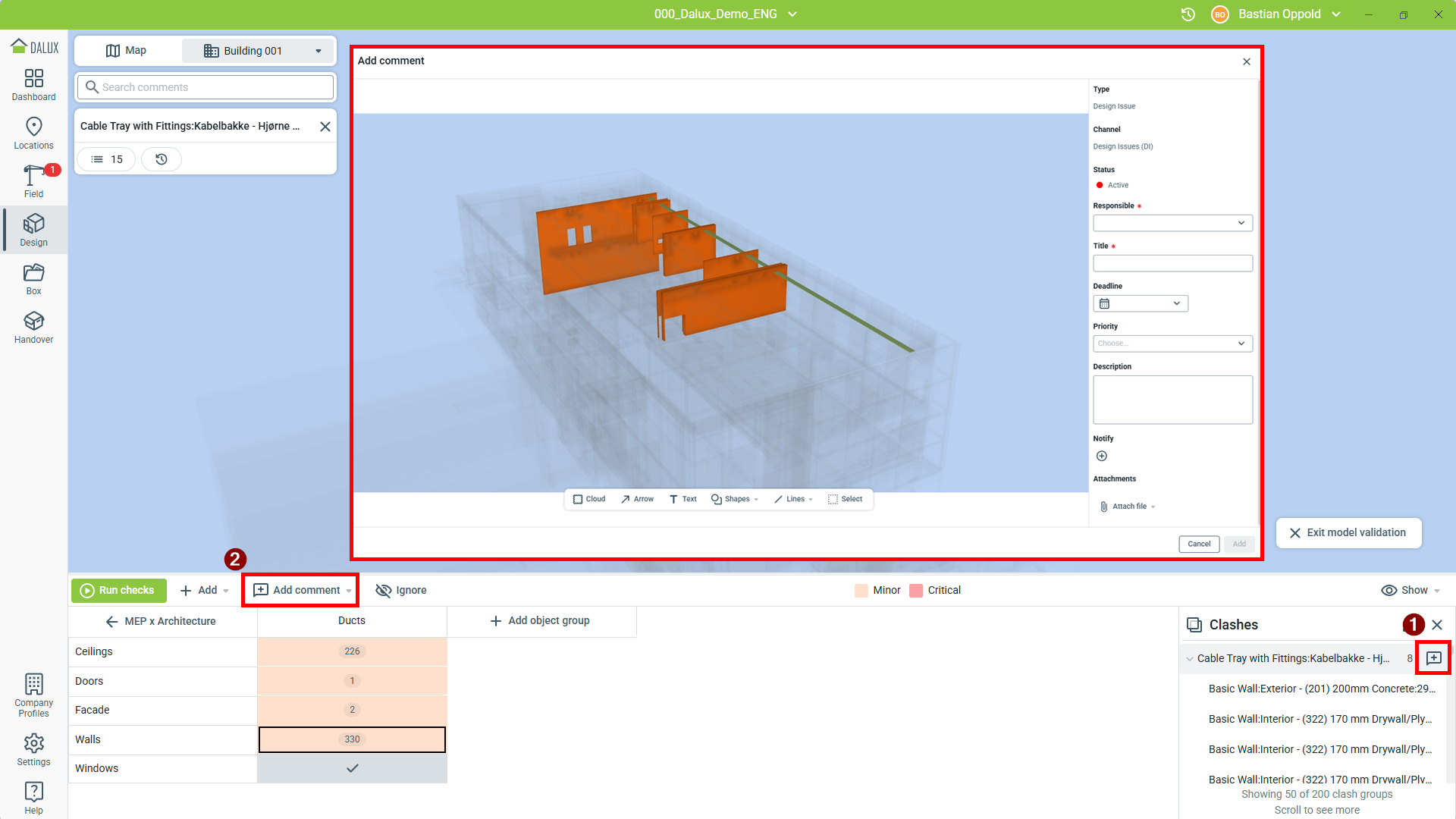

Pour commenter une demande, sélectionnez l'objet/groupe ou la demande individuelle et cliquez soit sur à côté de la demande (1) soit sur
Ajouter un commentaire dans la barre d'outils (2) :
Ensuite, choisissez le type et le canal appropriés pour le commentaire et remplissez les informations pour le commentaire.
En savoir plus
Si vous souhaitez en savoir plus sur l'utilisation de Commentaires, lisez cet article : Comment utiliser les commentaires.
Ignorer
Si une demande n'est pas pertinente pour vous ou si vous n'avez pas besoin de la voir, vous pouvez choisir de l'ignorer.
'Les ignorés' sont personnels, donc d'autres participants au projet pourront toujours voir la demande et elle ne sera pas marquée comme ignorée pour eux.

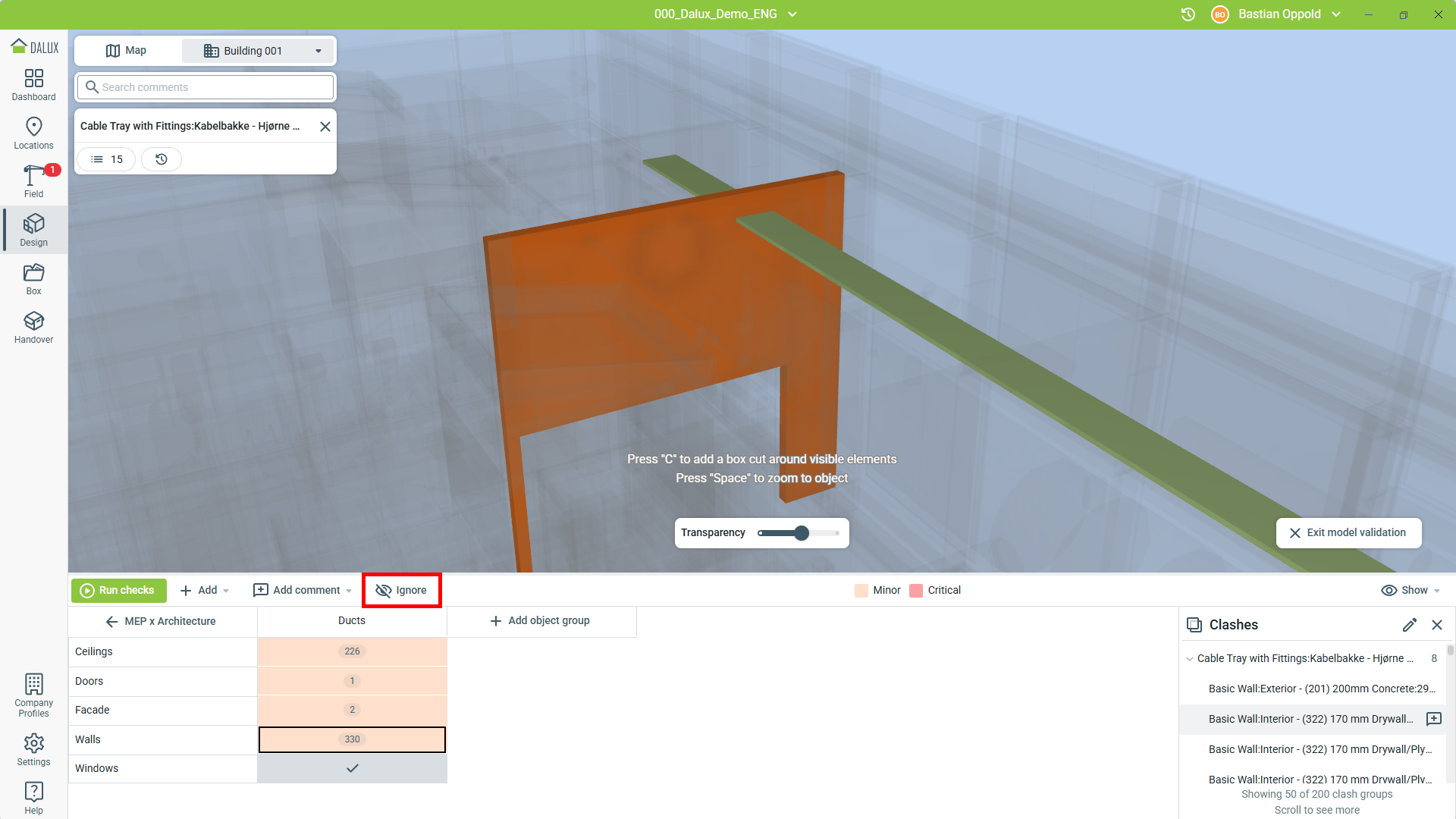

Pour ignorer une demande, sélectionnez la demande, puis cliquez sur Ignorer :

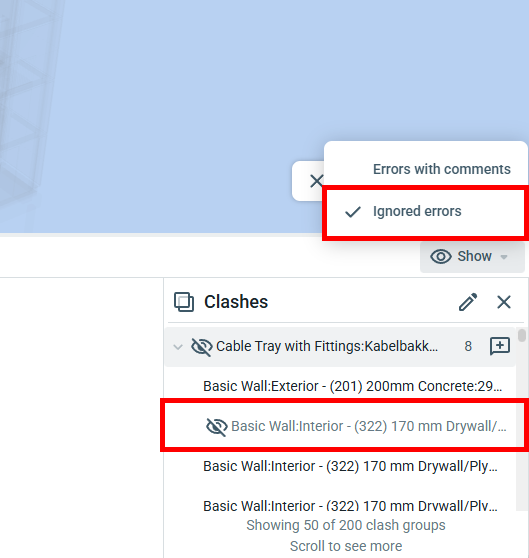

Ce conflit ne sera plus affiché lors de la vérification sauf si vous affichez explicitement les conflits ignorés. Pour ce faire, sélectionnez 'Erreurs ignorées' dans le menu Afficher :
Ne plus ignorer

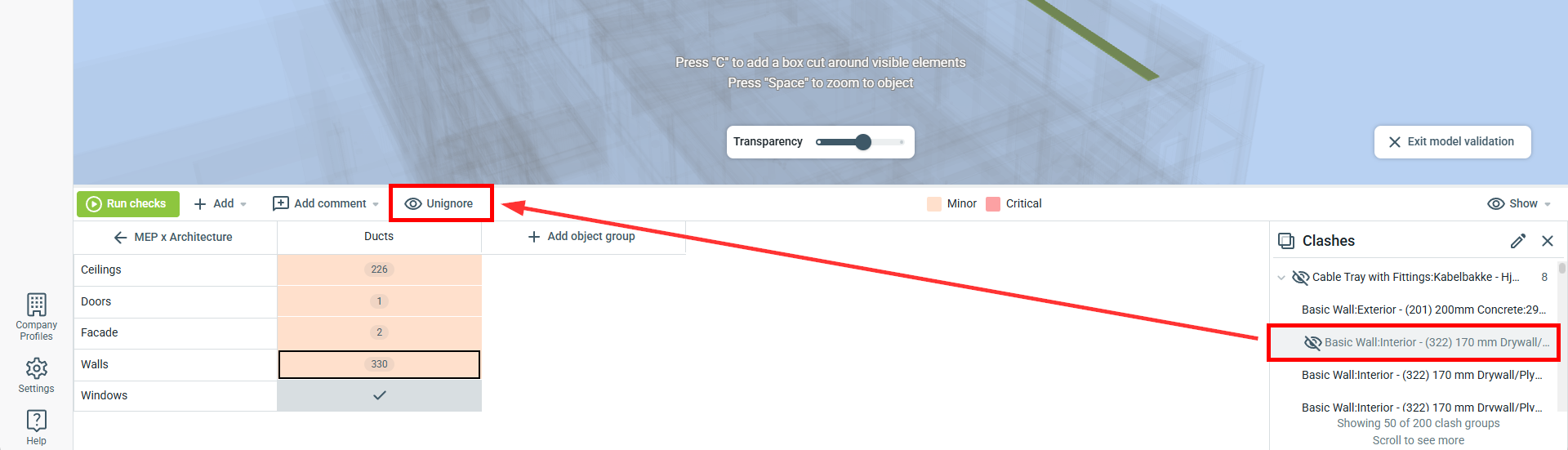

Si la demande redevient pertinente et que vous souhaitez la ne plus ignorer, sélectionnez la demande dans la liste et cliquez sur Ne plus ignorer dans la barre d'outils.
Historique de validation du modèle

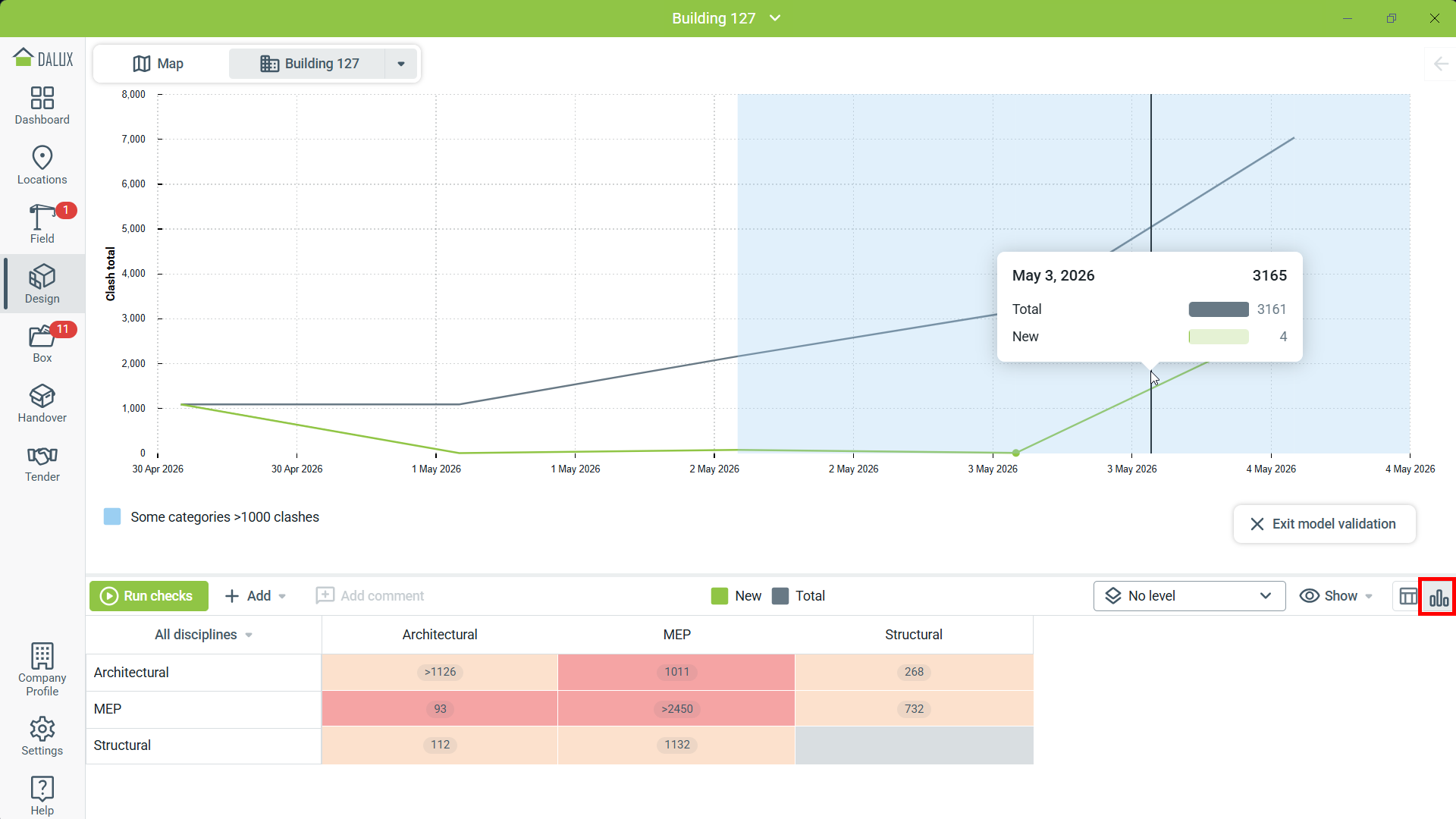

Lorsque les concepteurs mettent à jour leurs modèles et résolvent les problèmes, il peut être difficile de suivre le statut de coordination et les conflits non résolus. Passez à l’affichage graphique pour voir l’historique des conflits. Cela inclut le nombre total de conflits à une date donnée, ainsi que le nombre de conflits nouveaux et résolus tout au long de la chronologie de votre projet.
Cliquez sur la cellule de deux disciplines en conflit dans la matrice de validation pour voir l’historique des seules disciplines sélectionnées.
