Dans cet article, nous montrons comment utiliser les propriétés BIM dans les différentes zones de Dalux, telles que les Formulaires, les Tâches ou les Validations.
Quelles sont les propriétés BIM?
Les propriétés BIM sont les données utilisées pour ajouter des informations aux éléments dans les modèles BIM. Lorsqu'un bâtiment est ajouté à Dalux, les propriétés BIM qu'il contient pourront y être lues et affichées.

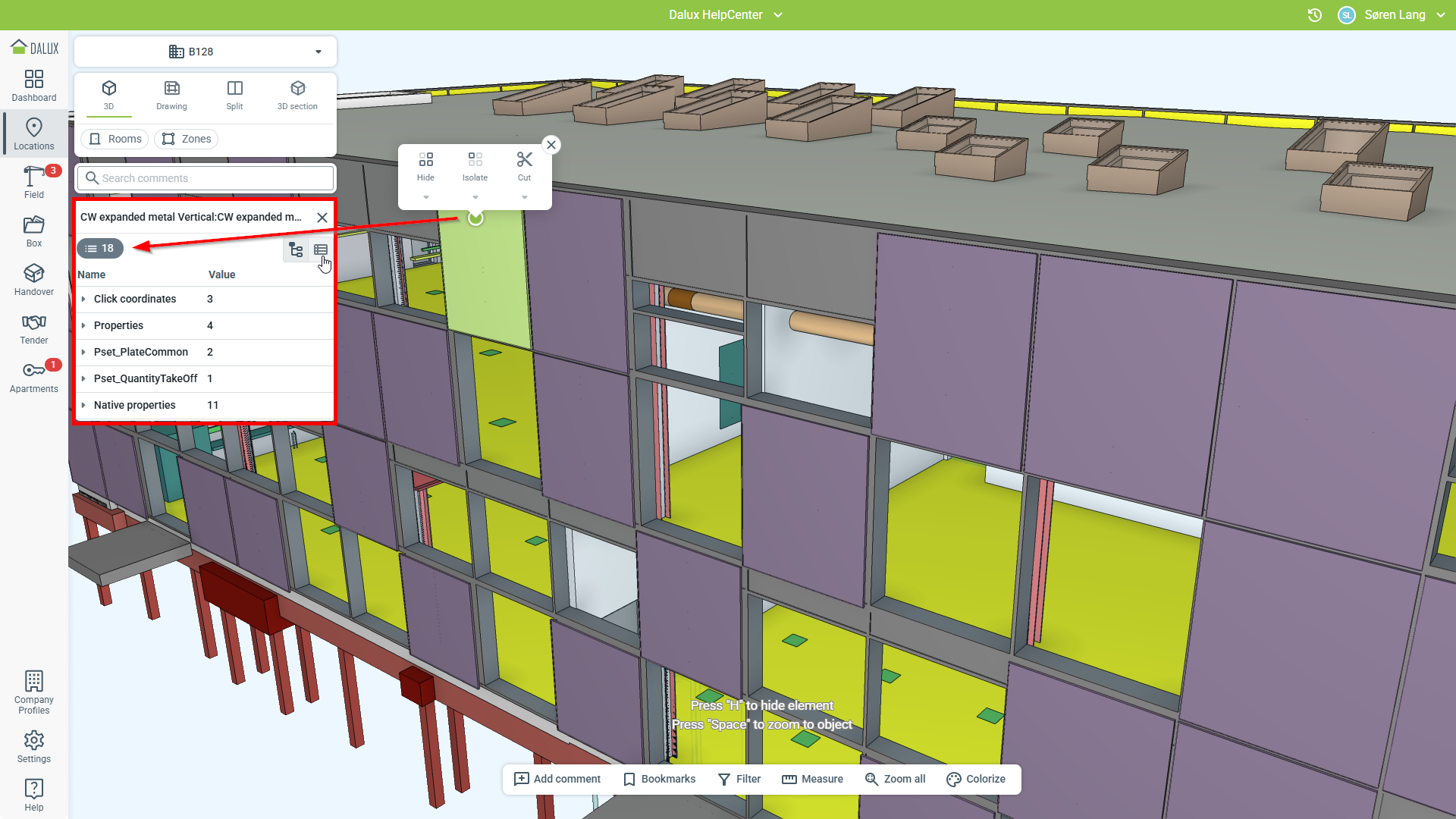

Les propriétés BIM pour un élément peuvent être visualisées en sélectionnant cet élément dans la vue 3D, et en cliquant sur les propriétés () dans la fenêtre d'information de l'élément. Les propriétés sont groupées en ensembles de propriétés:
Propriétés BIM dans Dalux
Les propriétés BIM sont utilisées pour transmettre des informations à l'utilisateur concernant le bâtiment et les éléments du bâtiment.
Modèles

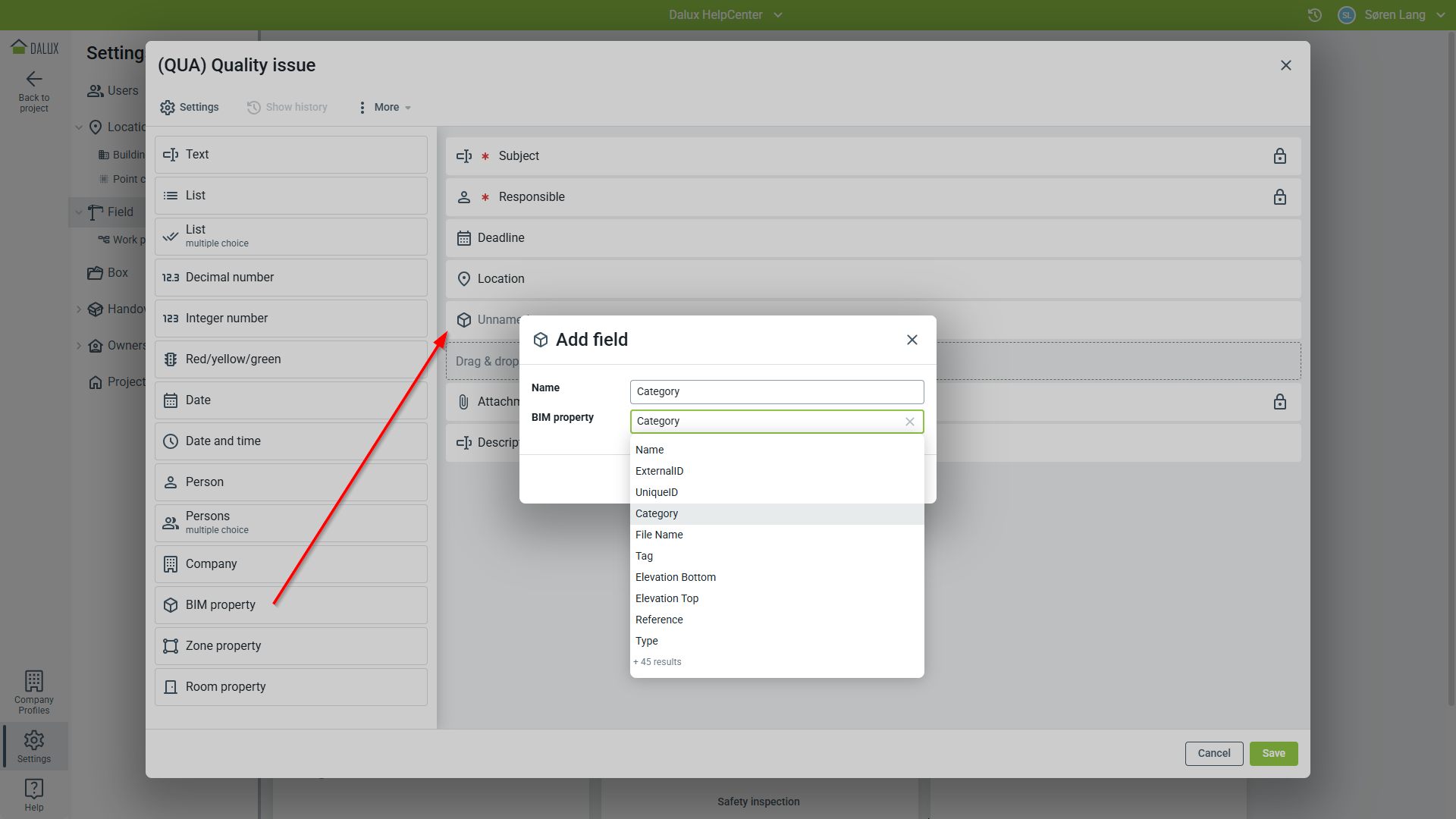

Les propriétés peuvent être utilisées dans des modèles pour diverses fonctionnalités de Dalux. Pour l'utiliser dans un modèle, allez au modèle de la tâche/formulaire/validation et faites glisser le champ propriété BIM de la colonne de gauche vers le modèle à droite :
Trucs et astuces
Lors de l'ajout d'un champ de propriété BIM ou de zone aux modèles de tâches, approbations ou formulaires, les propriétés disponibles seront suggérées via une liste déroulante.
Important
Les champs de propriété BIM sont mis à jour automatiquement avec les données et ne peuvent pas être modifiés manuellement lorsqu'ils sont utilisés pour un formulaire ou une tâche.

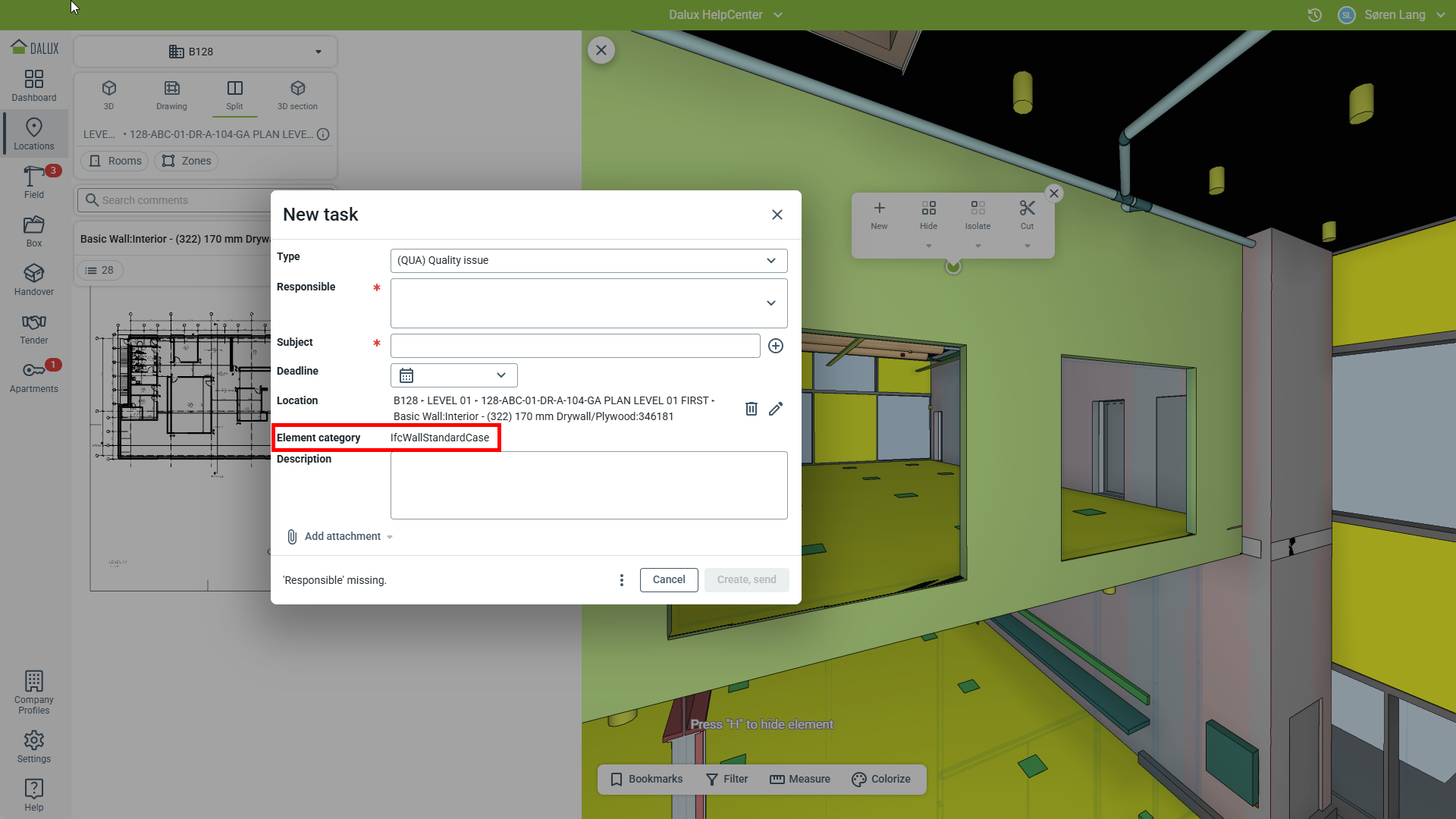

Les champs de propriété BIM seront remplis avec les données pertinentes lorsqu'un élément est choisi comme emplacement du formulaire/tâche. Les données reprises dans ces champs sont déterminées par la propriété BIM choisie dans le modèle :
Propriétés BIM comme filtres
Les propriétés BIM peuvent également être utilisées pour filtrer des éléments du bâtiment en vue 3D. Pour ce faire:
Sélectionnez un élément BIM du bâtiment en cliquant dessus Cliquez sur
(propriétés)

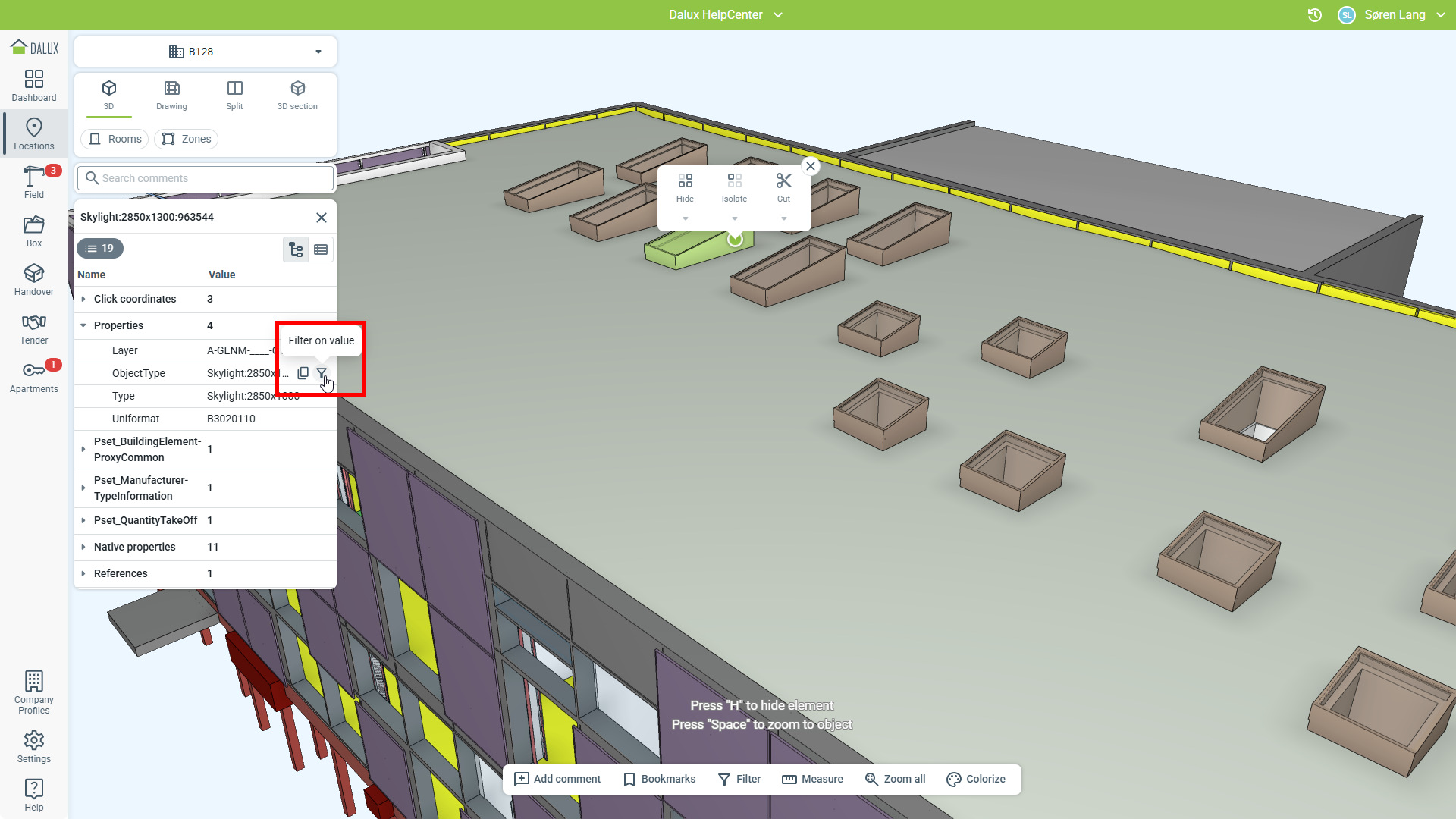

Cliquez sur l'icône
à droite de la propriété par laquelle vous souhaitez filtrer:

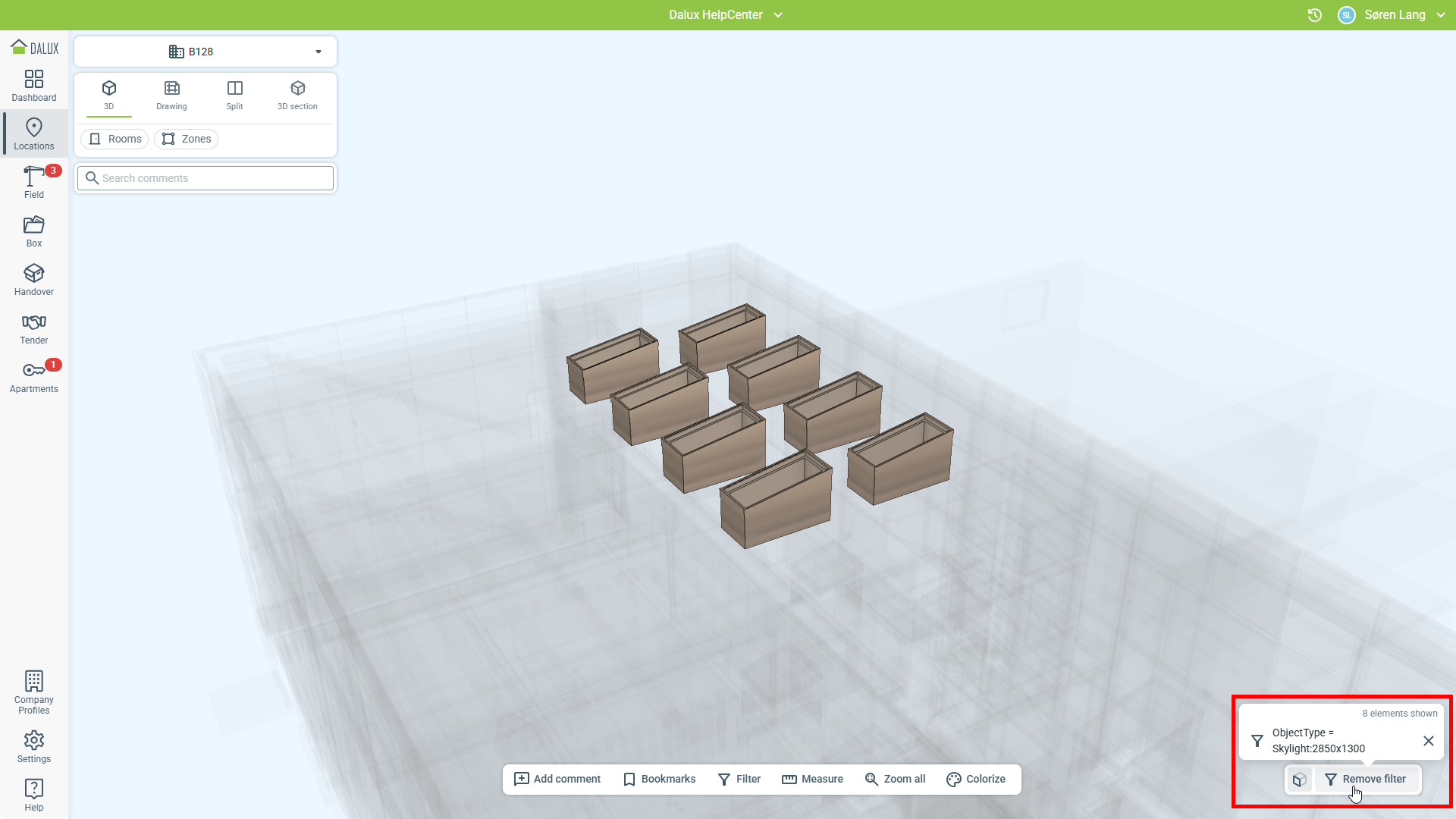

Vous pouvez voir quelle propriété est filtrée, et supprimer le filtre.
