Cet article couvrira comment configurer des zones et des couches de zone dans votre projet. Les zones permettent de différencier plus facilement les emplacements dans le projet. Elles sont utilisées par d'autres fonctionnalités de Dalux, comme plans d'inspection, plans de contrôle et Apartments. Vous pouvez également attacher des documents aux zones.
Comment créer des zones ?

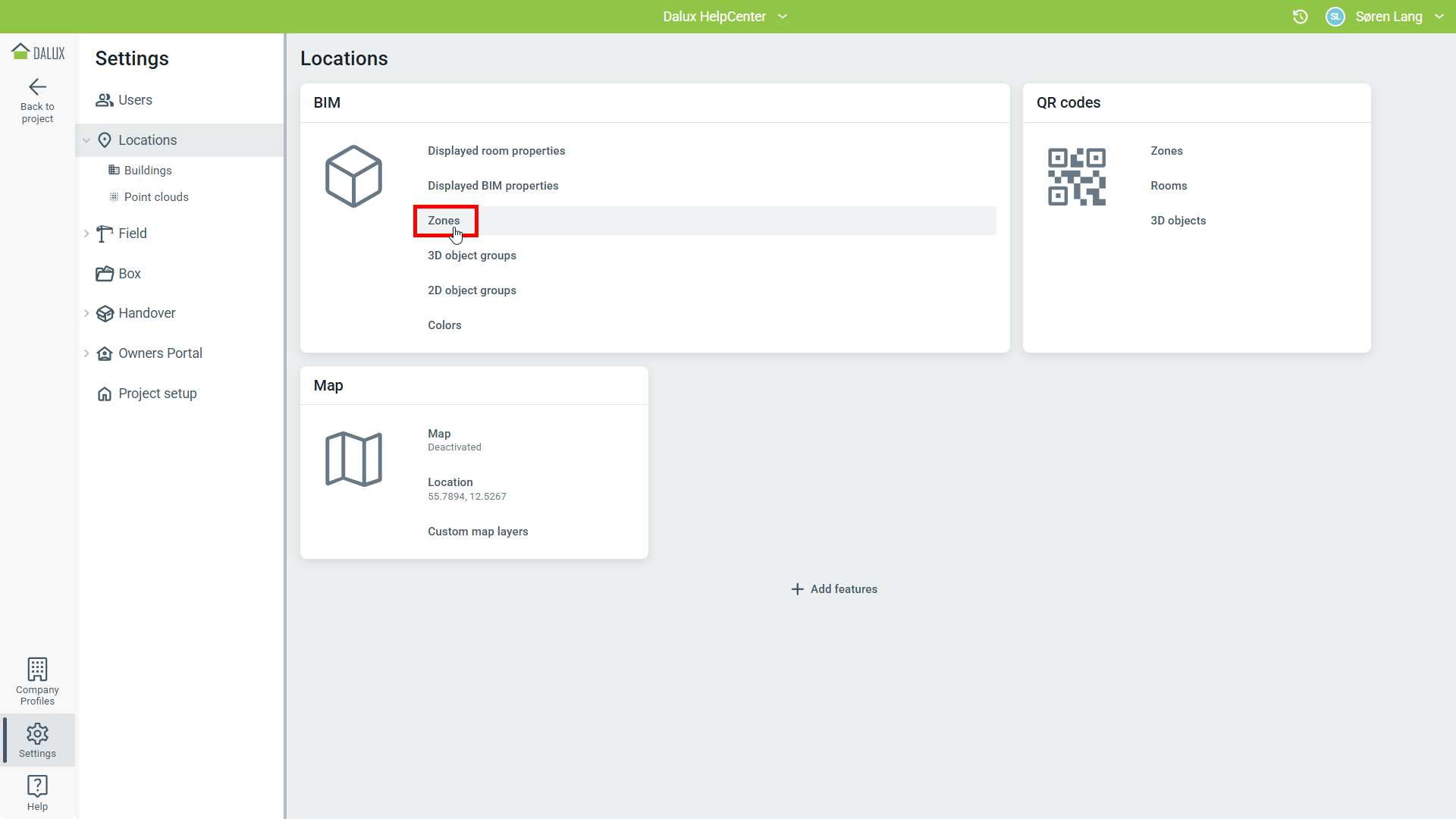

Pour configurer des zones dans votre projet, accédez à Réglages
Position
'Zones':

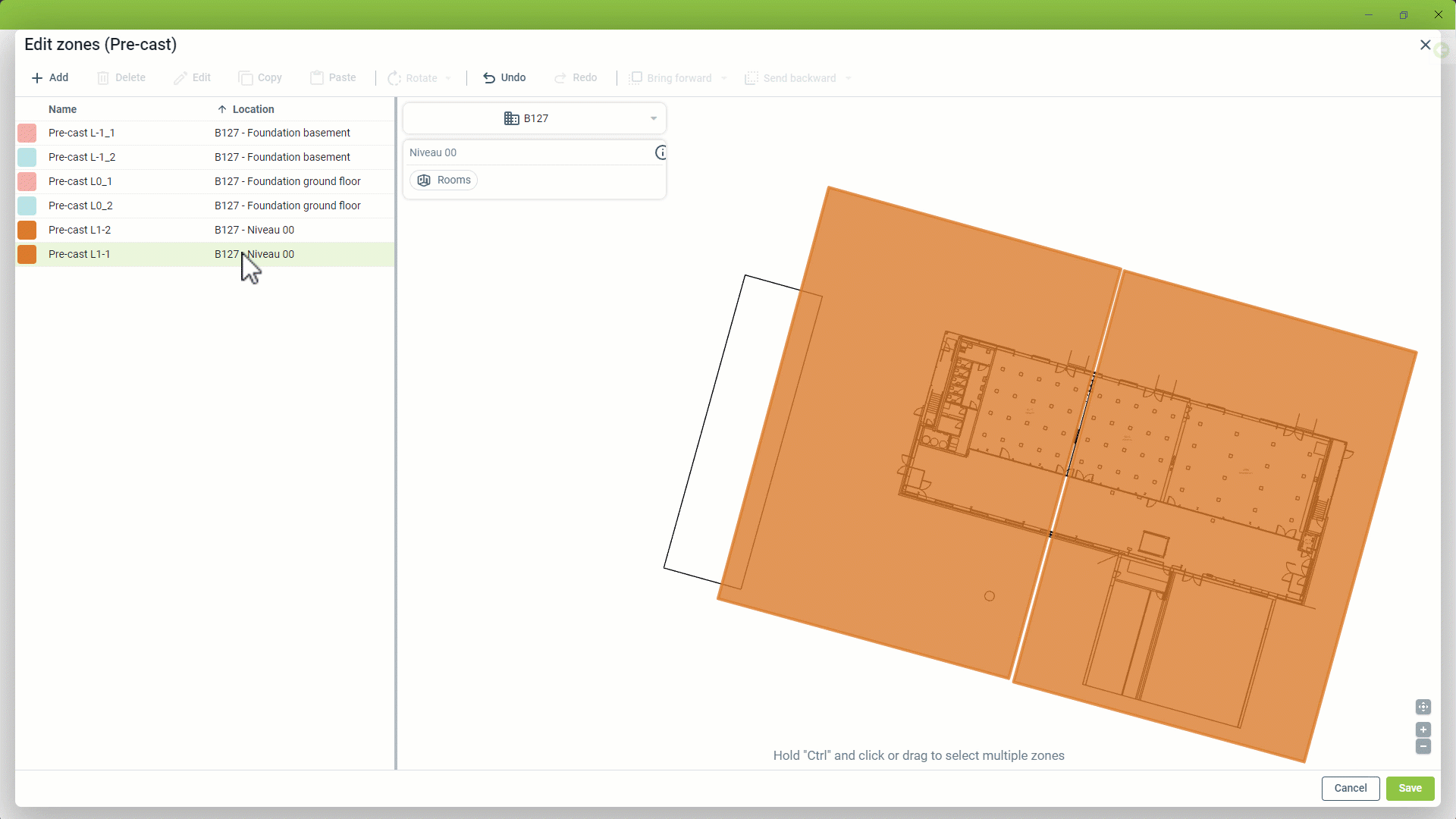

Cela ouvrira une nouvelle fenêtre où vous pourrez ajouter, supprimer et modifier vos zones.

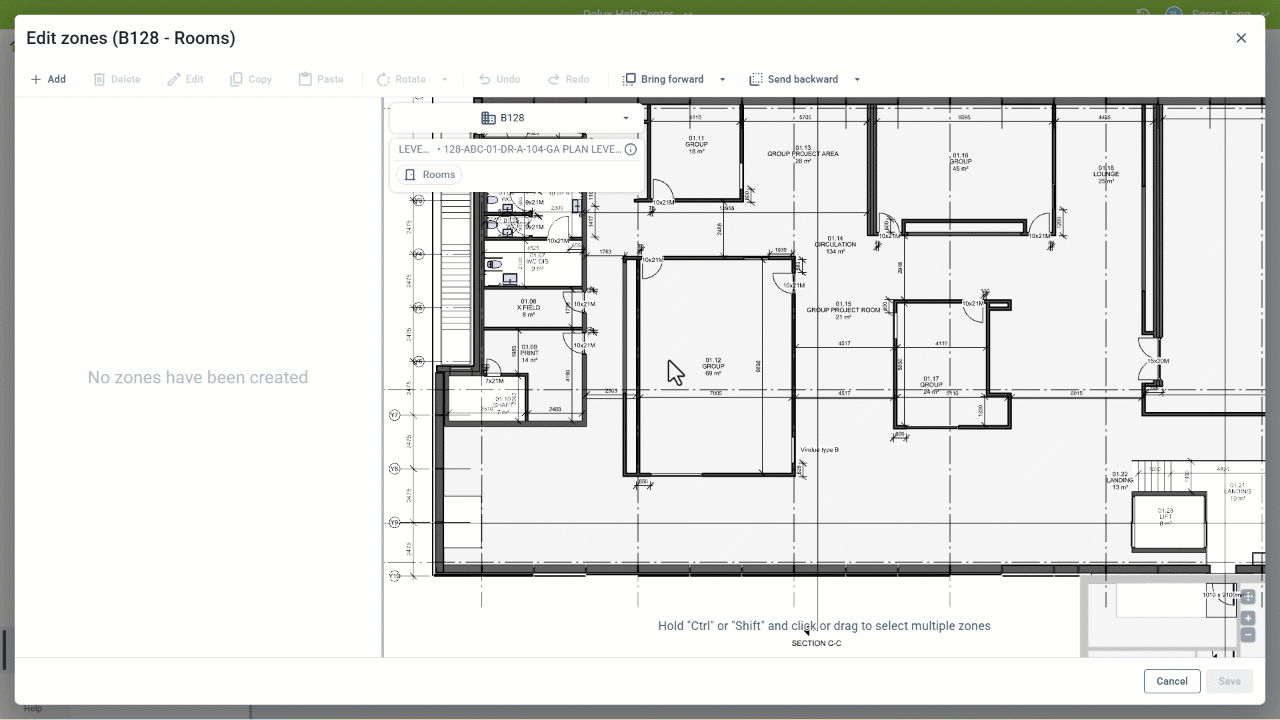

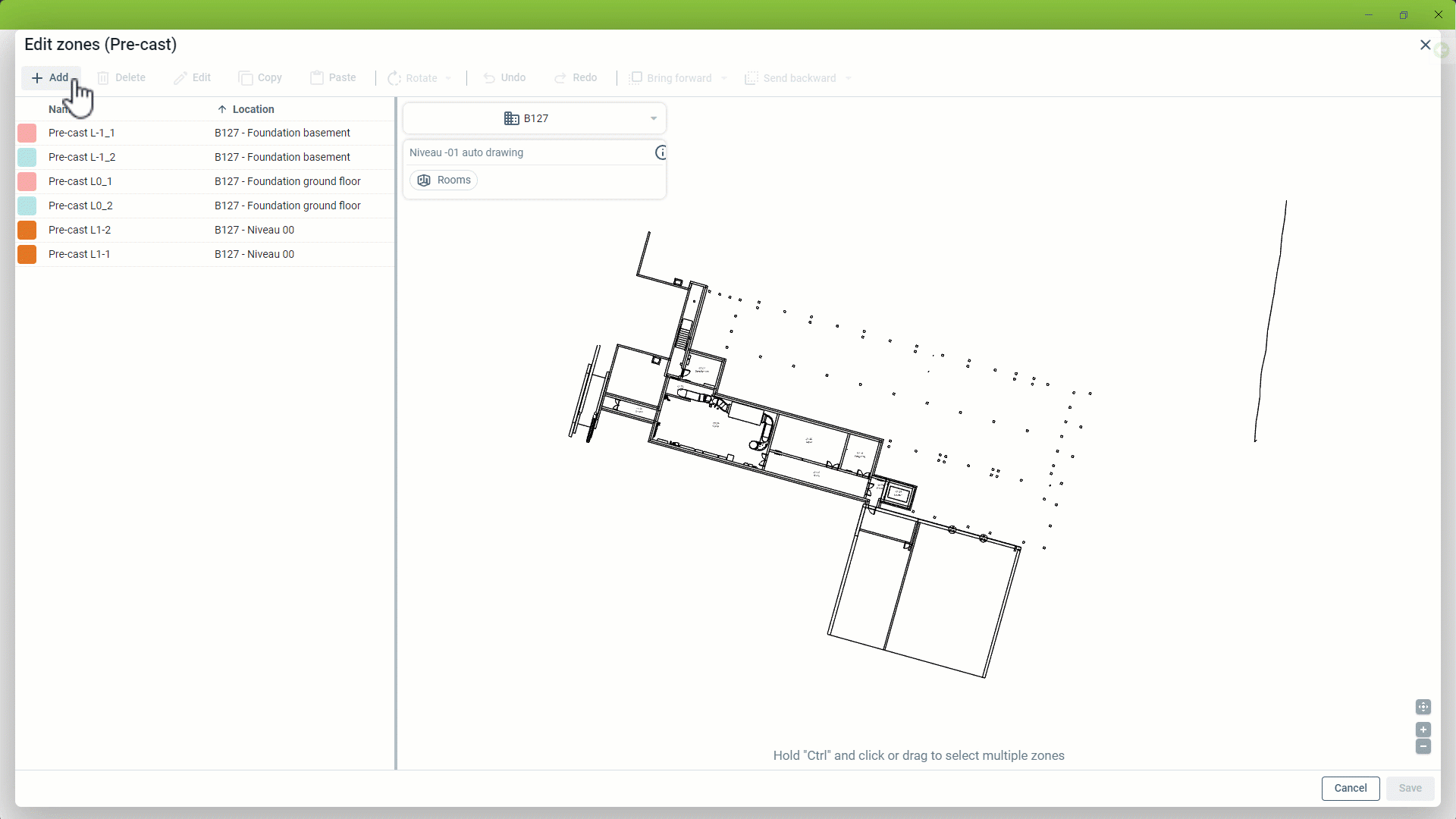

Pour commencer à créer des zones, sélectionnez d'abord un bâtiment et un plan. Puis cliquez sur Ajouter. Vous pouvez ensuite dessiner la zone.
En dessinant la zone, vous avez deux options :
Cliquez et maintenez : Lorsque vous cliquez et maintenez, vous pouvez faire glisser la souris pour créer un rectangle.
Cliquez : Cliquez pour définir les coins de la zone. Dalux créera automatiquement les bords de la zone en fonction de ces points. Ajoutez autant de coins que nécessaire pour délimiter la zone souhaitée. Cliquez sur le point de départ pour fermer la zone.
Une fois la zone dessinée, nommez-la et cliquez sur 'OK'.
Comment modifier des zones ?

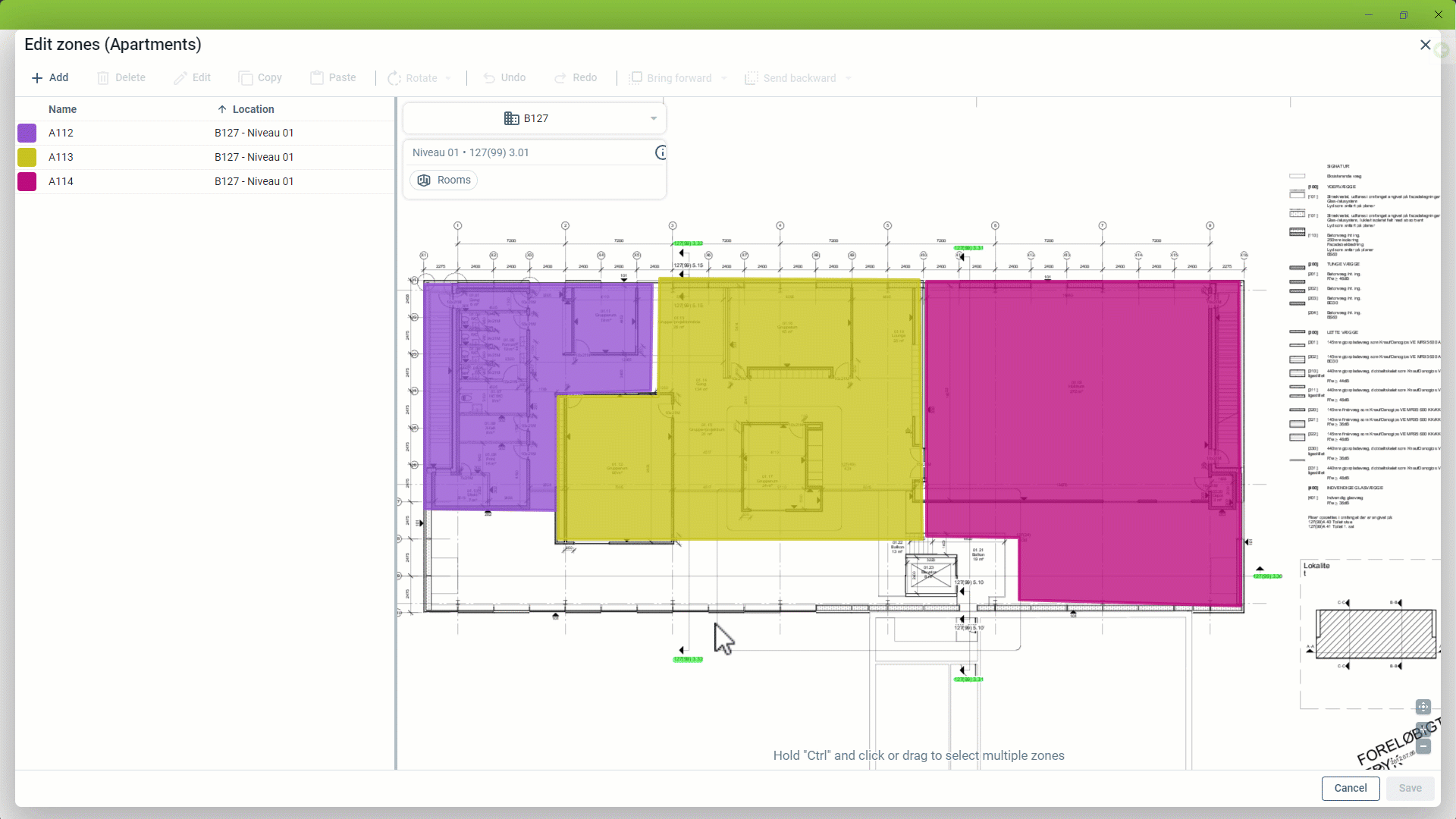

Une fois qu'une zone a été créée, vous pouvez la modifier de la manière suivante, après l'avoir sélectionnée dans l'aperçu de liste.
Déplacer : Pour déplacer la zone entière, survolez simplement la zone jusqu'à ce que le curseur se transforme en flèche quatre directions. Ensuite, cliquez et maintenez le bouton de la souris pour déplacer la zone.
Modifier/Supprimer des coins : pour modifier ou supprimer un coin, survolez un coin vert jusqu'à ce qu'il devienne jaune. Ensuite, cliquez et maintenez pour déplacer le coin. Si vous alignez le coin avec deux autres coins pour former une ligne droite, le curseur devient rouge. Relâchez le bouton de la souris pour retirer le coin.
Créer un coin : Pour ajouter un coin, survolez simplement une ligne droite jusqu'à ce qu'elle devienne une flèche haut/bas. Cliquez et maintenez le bouton de la souris pour créer un nouveau coin, puis relâchez le bouton pour terminer le processus.
Veuillez noter que la modification de la zone affecte TOUS les enregistrements existants ajoutés au bâtiment, pas seulement les nouveaux enregistrements.

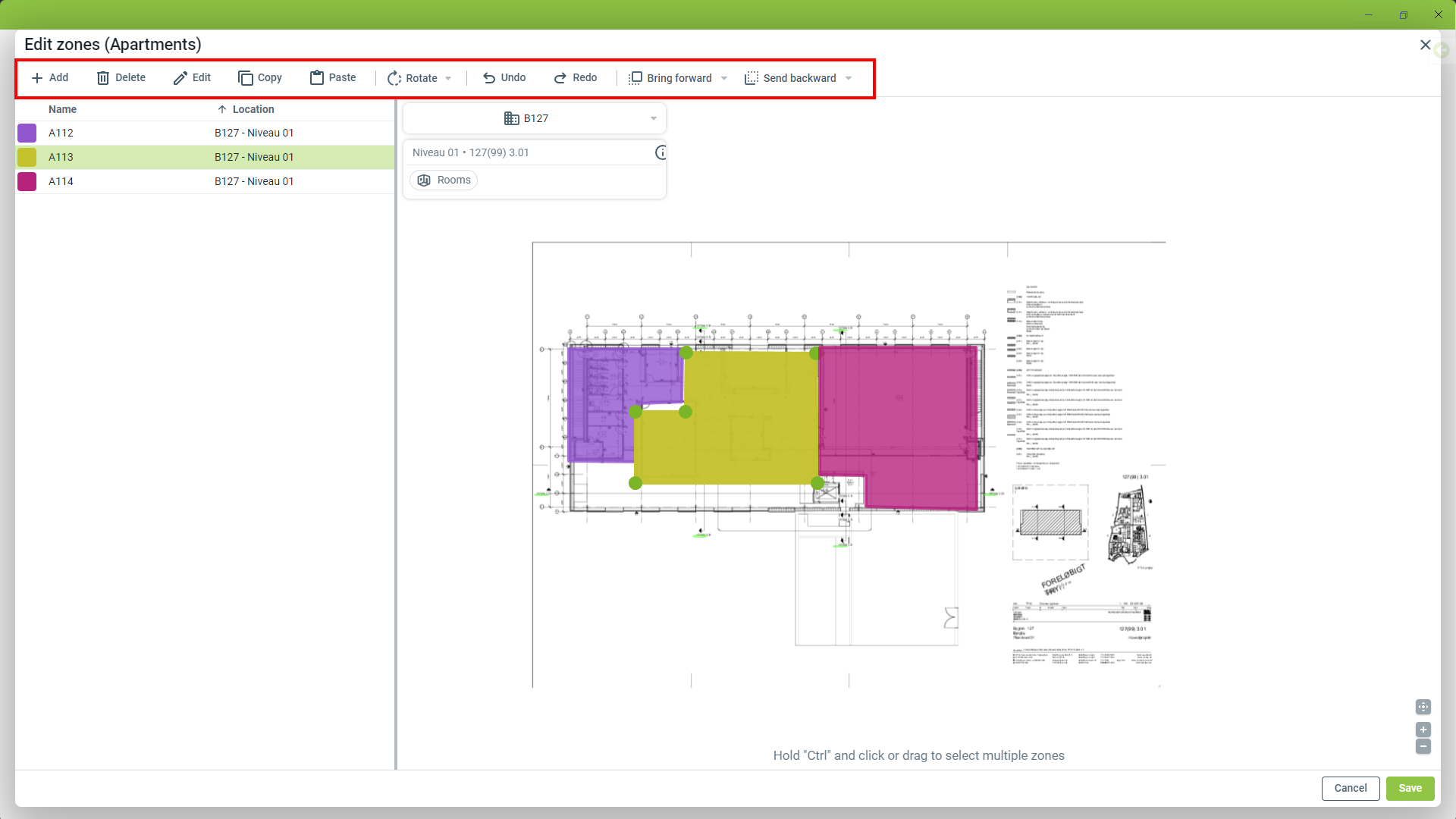

Lorsqu'une zone est sélectionnée, la barre d'outils en haut permet les offre suivantes :
-
Ajouter : Pour créer une nouvelle zone, commencez par la dessiner dans l'affichage à droite.
-
Supprimer : Supprimer la zone sélectionnée. Les zones sont définitivement supprimées lorsque vous cliquez sur 'Enregistrer'.
-
Modifier : Modifier le nom et les propriétés de la zone sélectionnée. Si le nom de zone est utilisé dans plusieurs zones, une fenêtre contextuelle demandera si les changements doivent s'appliquer à toutes les zones ou seulement à celle sélectionnée.
-
Copier : Copier la zone dans le presse-papiers.
-
Coller : Collez la zone copiée à un nouvel emplacement.
-
Pivoter : Outils pour pivoter et refléter la zone.
-
Défaire : Annuler les actions effectuées depuis le dernier enregistrement.
-
Refaire : Refaire les actions annulées depuis le dernier enregistrement.
-
Transmettre au premier plan : Déplacez la zone d'un niveau vers l'avant. La zone la plus avancée sera la seule zone associée aux enregistrements de cette couche de zone. La liste déroulante vous permet de placer la zone devant toutes les autres.
-
Envoyer vers l'arrière : La liste déroulante vous permet de placer la zone derrière toutes les autres.
Trucs et astuces
Pour copier et coller une zone, vous pouvez également utiliser les raccourcis clavier de votre système d'exploitation :
- Windows : Ctrl + C / Ctrl + V
- macOS : Cmd + C / Cmd + V
Pour annuler votre action récente, utilisez Ctrl + Z ou CMD + Z.
Comment créer des couches de zone ?
Vous pouvez créer des couches de zone pour organiser vos zones. Le projet peut inclure jusqu'à 10 couches de zone.
Pour activer plusieurs couches de zone, accédez à
Réglages
Position
'Zones'.

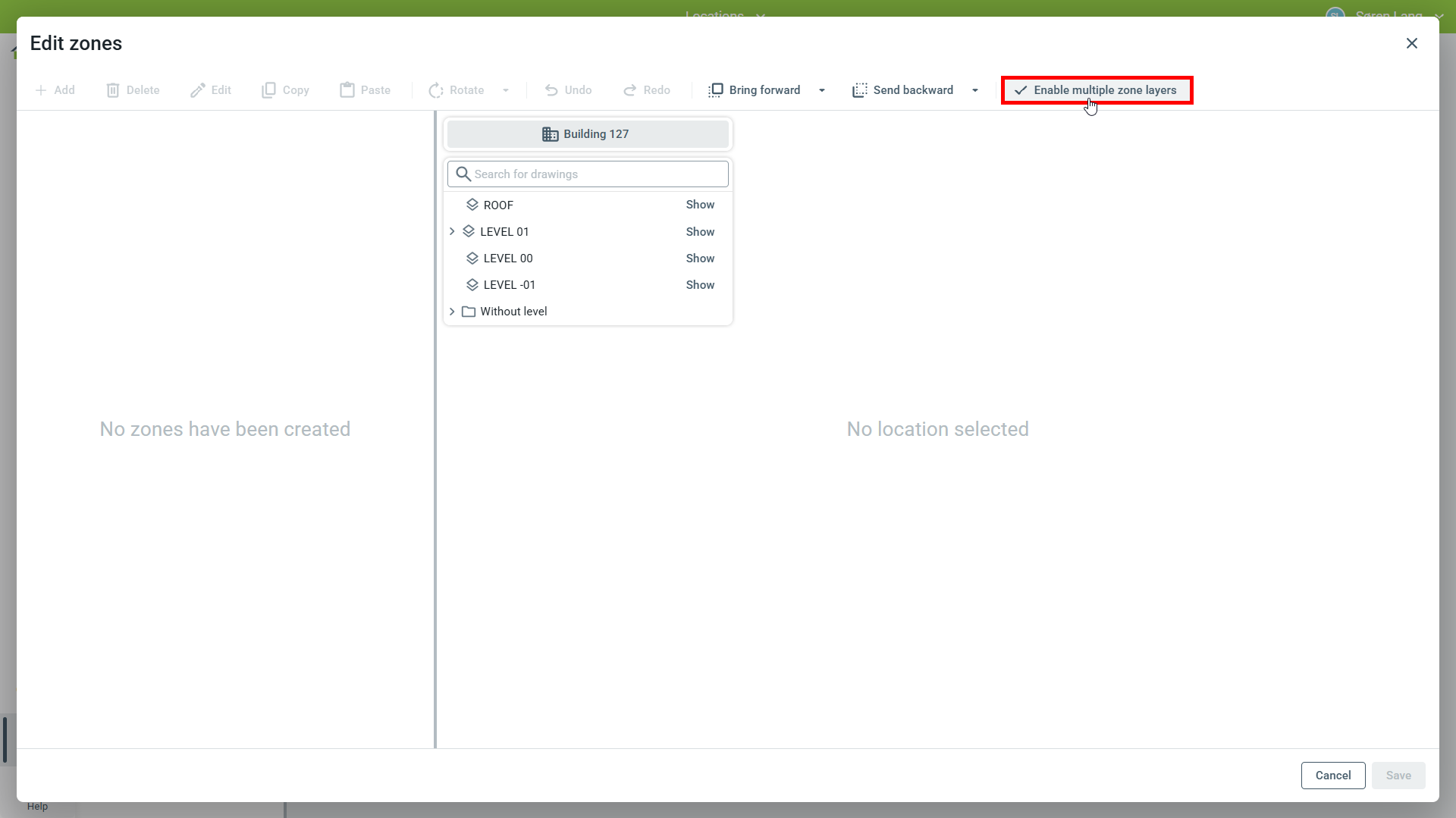

Dans la nouvelle fenêtre, cliquez sur Activer plusieurs couches de zone:

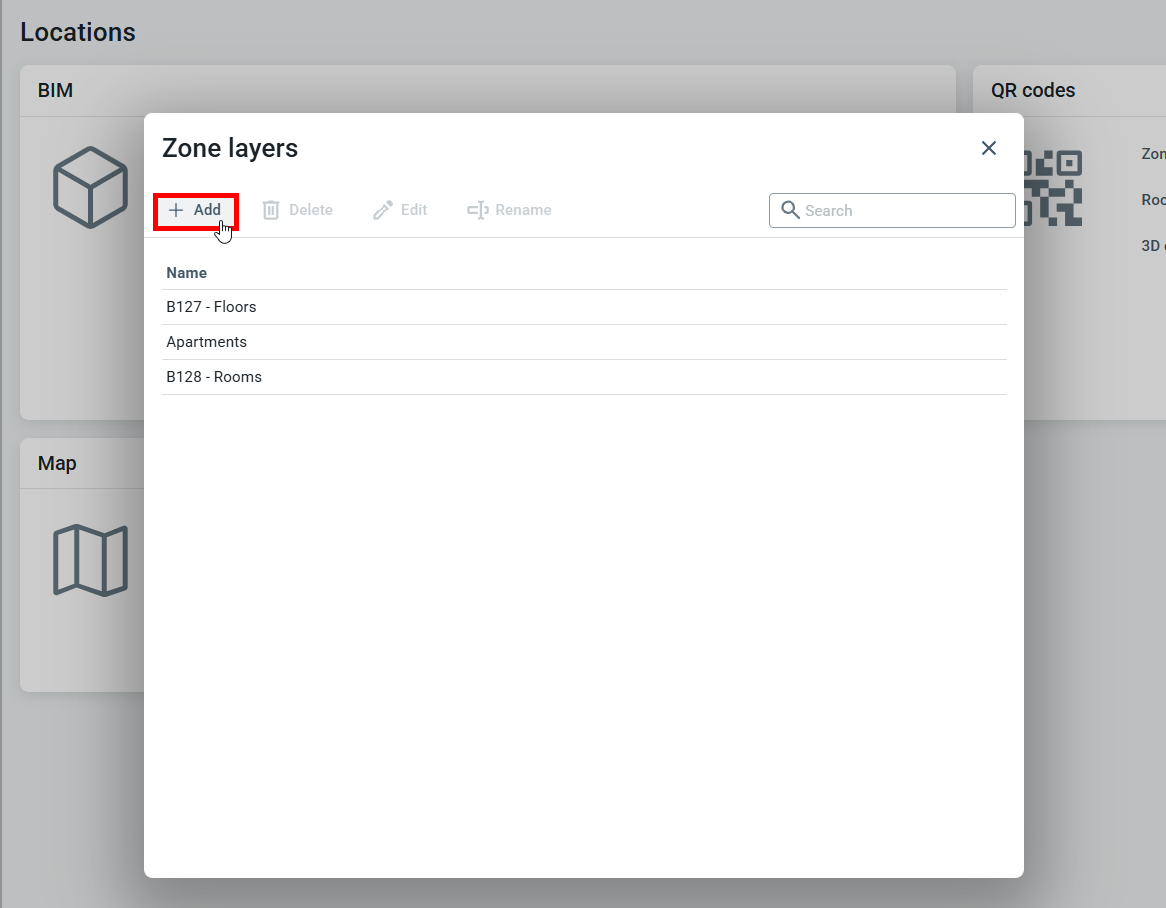

Lorsque plusieurs couches de zone ont été activées, la fenêtre d'édition de zone changera pour afficher les différentes couches de zone. D'ici, vous pouvez ajouter de nouvelles couches de zone en cliquant sur Ajouter.
Vous pouvez modifier les couches de zone existantes en double-cliquant sur le nom de la couche de zone ou en cliquant sur Modifier.

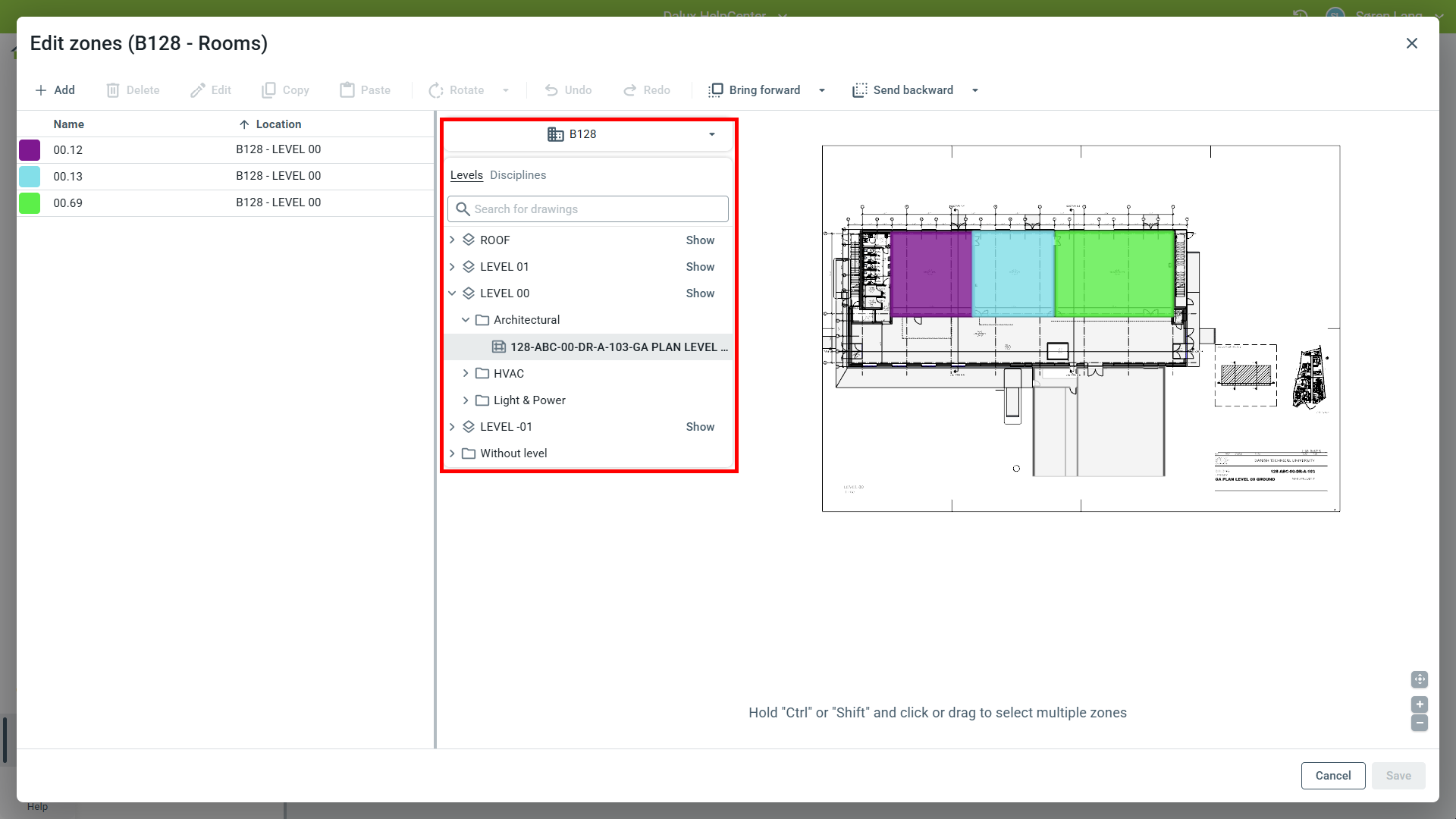

Les zones dessinées ici seront ajoutées à la couche de zone. Vous pouvez sélectionner le bâtiment et le plan dans le menu.
Trucs et astuces
Lorsque les zones se chevauchent dans une couche, seules les informations de la zone supérieure (la plus avancée) seront enregistrées dans les métadonnées. Pour enregistrer des données de plusieurs zones, plusieurs couches sont alors nécessaires.
Comment ajouter des propriétés aux zones
Lors de la création ou de la modification de zones, vous pouvez ajouter des propriétés aux zones pour un accès facile à des informations supplémentaires.
Pour ajouter des propriétés, dessinez une nouvelle zone ou double-cliquez sur le nom de la zone dans la liste pour l'ouvrir. Vous pouvez ensuite ajouter ou coller à partir d'une feuille de calcul à 2 colonnes pour ajouter des propriétés.
En savoir plus
Pour en savoir plus sur les zones dans les projets d'infrastructure, vous pouvez lire cet article : Comment configurer les zones dans InfraField.
