Cet article couvrira les liens BIM dans Dalux FM. Nous examinerons comment ils sont créés, et comment ils peuvent être utilisés dans la génération d'équipements.
Les liens BIM sont une fonctionnalité avancée utilisée pour créer des instances BIM à partir des propriétés du modèle BIM. Vous pouvez ensuite générer des équipements dans votre instance Dalux FM à partir des instances BIM.
Les liens BIM affectent l'ensemble de l'instance Dalux FM. Lors du chargement de nouveaux modèles, de nouvelles instances BIM seront également créées à partir des liens BIM.
Les liens BIM dans FM ne sont disponibles qu'avec BIM et Documentation Pro.
Comment créer et gérer les liens BIM
Droits des utilisateurs
L'activation et la configuration des Liens BIM doivent être effectuées par un administrateur.
Pour utiliser les liens BIM, il doit y avoir au moins un modèle BIM chargé dans l'instance Dalux FM. Les modèles peuvent être chargés sous forme de fichiers IFC ou importés depuis des logiciels BIM tels que Autodesk Revit.

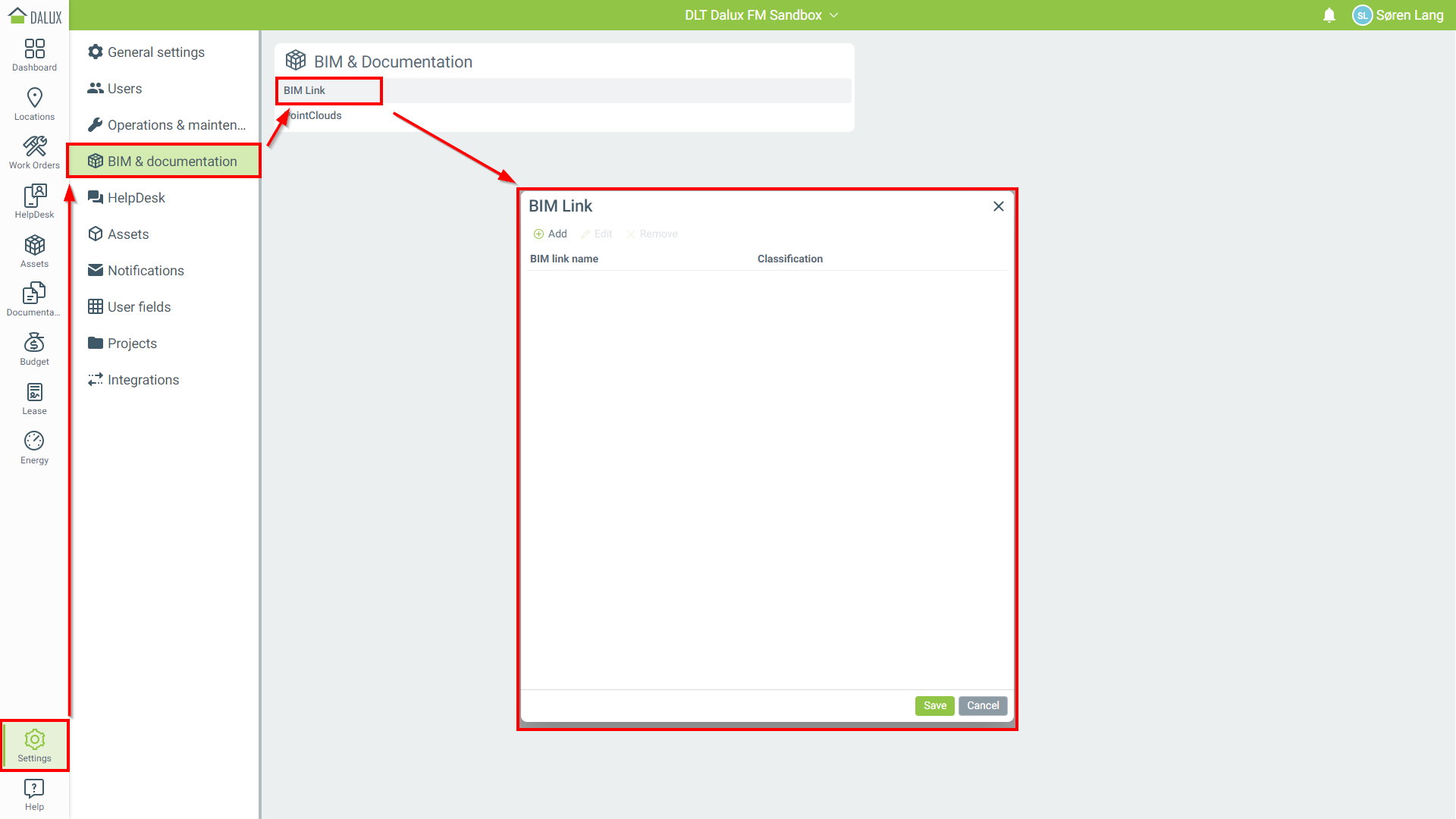

Pour créer un lien BIM, allez à :
Réglages
BIM & Documentation
'Lien BIM'.
Cela ouvre une nouvelle fenêtre où les liens BIM sont créés, gérés et retirés.
Pour créer un lien BIM, cliquez sur Ajouter. Cela ouvrira une nouvelle fenêtre.

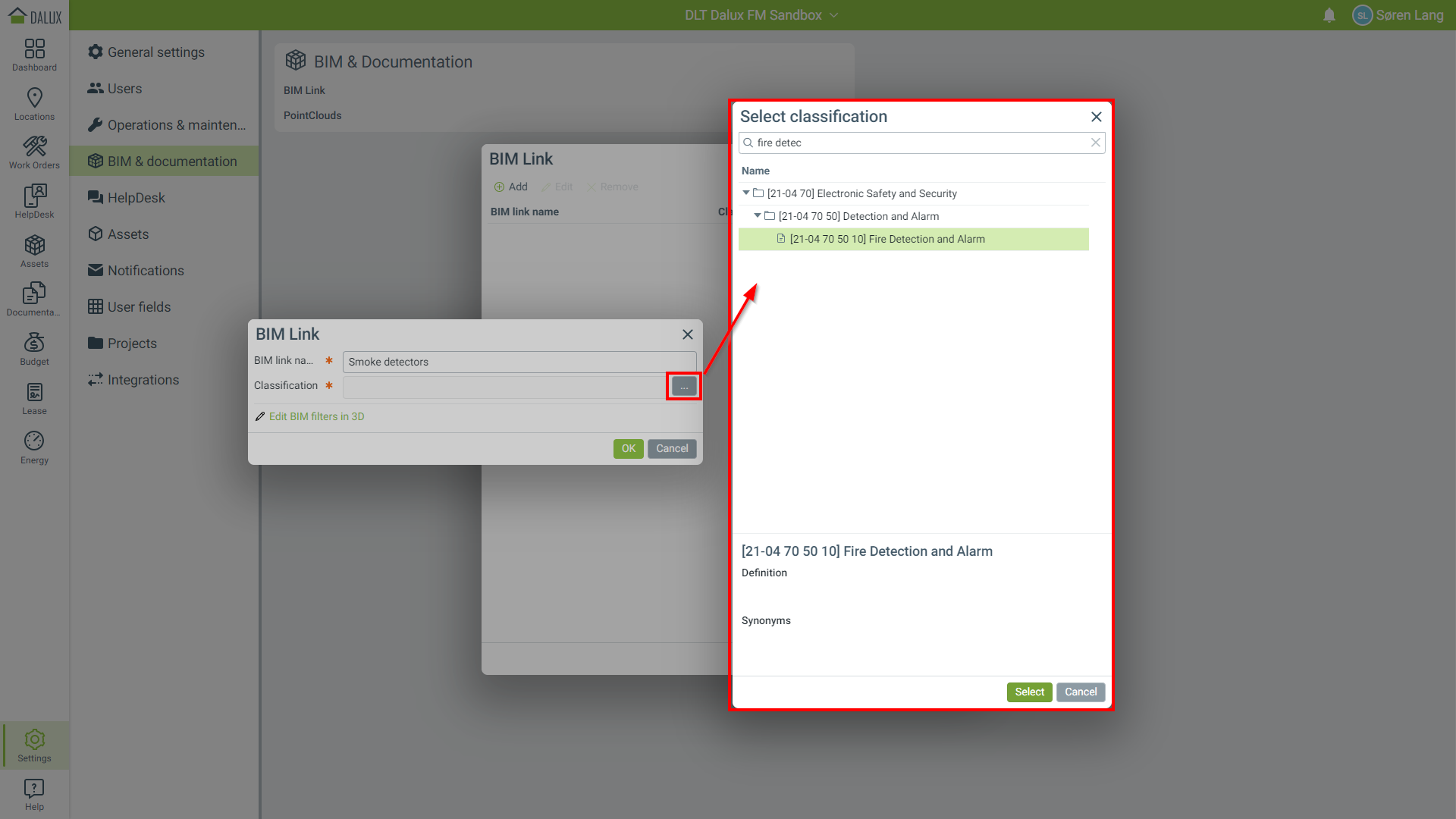

Un lien BIM doit être nommé, avoir une classification définie et avoir un filtre BIM. Saisissez un nom et sélectionnez une classification dans la liste des classifications de l'instance Dalux FM.
L'étape suivante consiste à créer un filtre BIM pour le lien BIM. Pour ce faire, cliquez sur Modifier les filtres BIM en 3D.

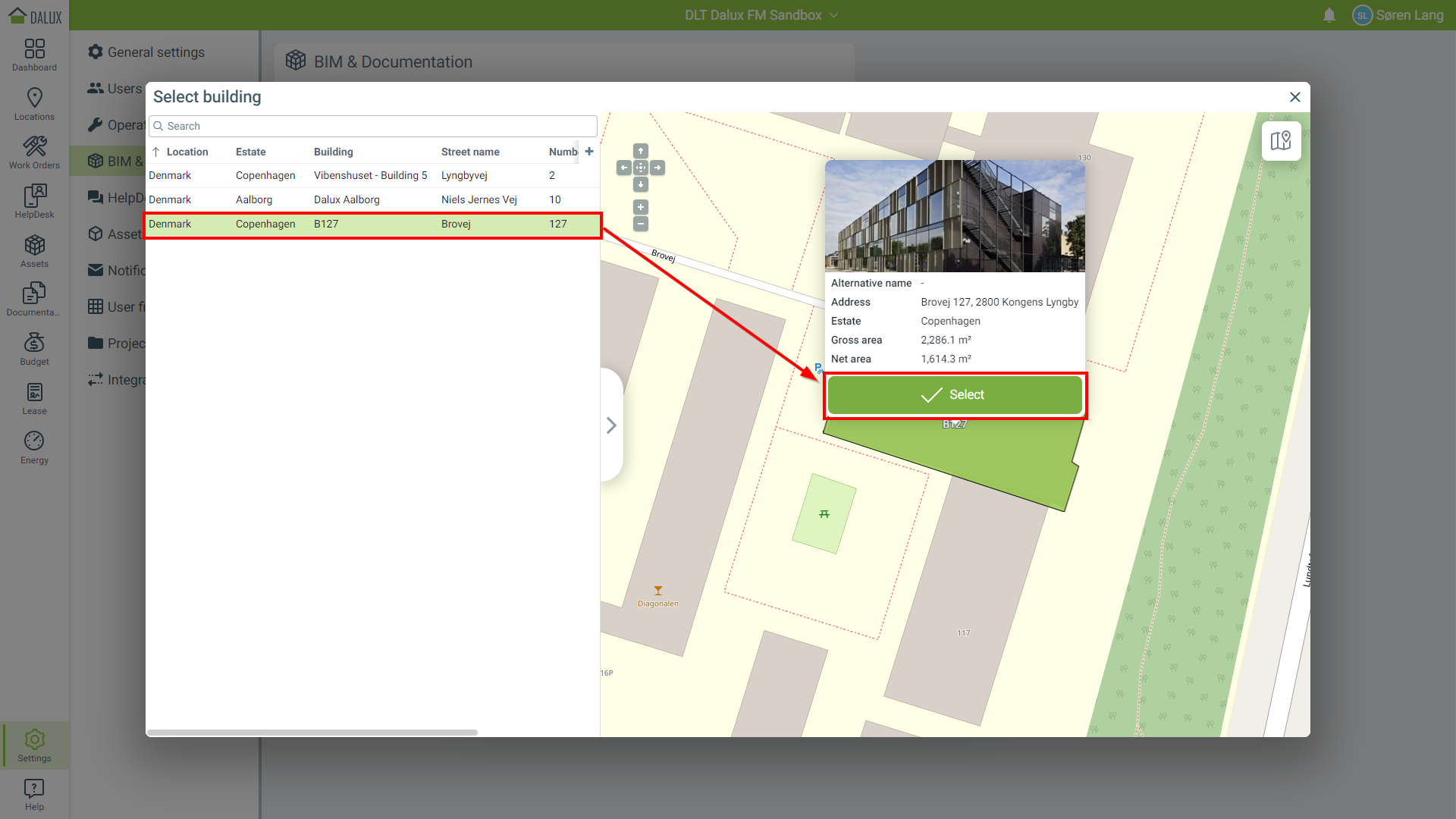

Cela ouvre une nouvelle fenêtre où les bâtiments, auxquels des modèles BIM ont été chargés, apparaîtront. Sélectionnez le bâtiment approprié dans la liste, soit en double-cliquant, soit en cliquant sur Sélectionner avec le bâtiment mis en surbrillance.
Le bâtiment s'ouvrira dans le Visualiseur BIM. Vous pouvez rechercher en utilisant des filtres ou naviguer manuellement dans le modèle 3D et localiser l'objet vers lequel vous souhaitez créer un lien BIM.

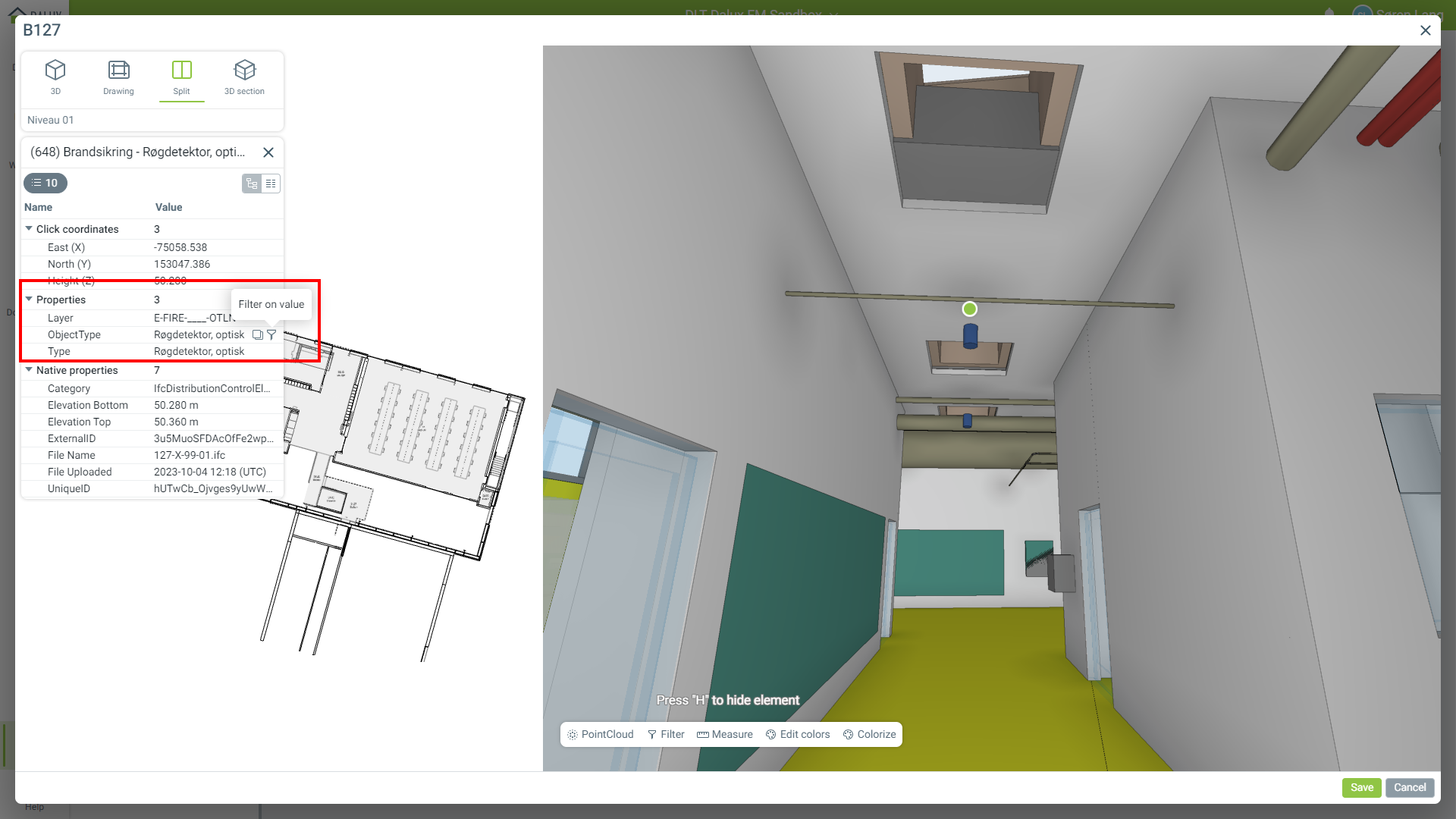

Dans ce cas, nous cliquons sur un détecteur de fumée dans le modèle BIM et filtrons sur la propriété 'ObjectType'.

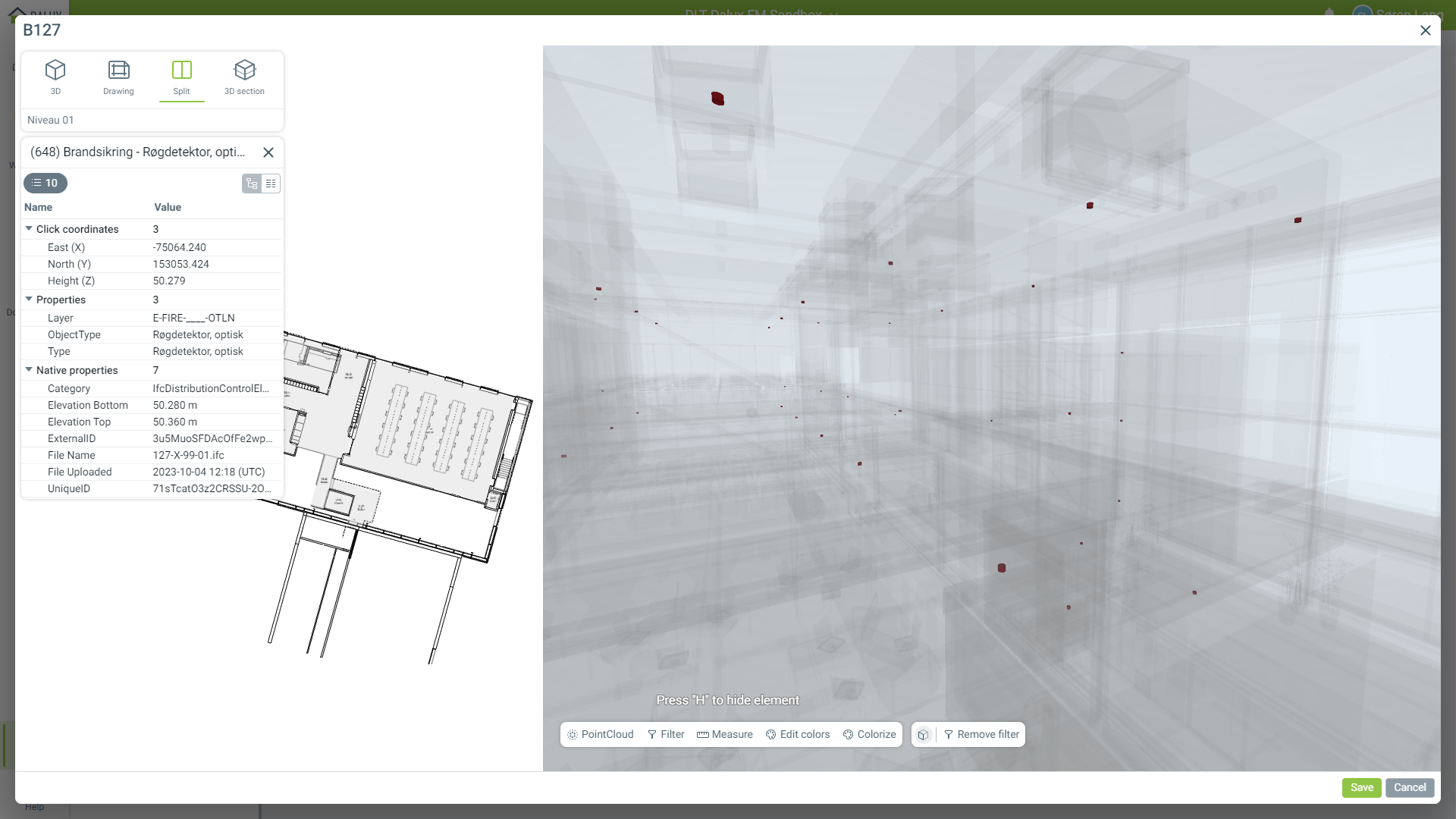

Cela isole tous les objets BIM dans le modèle possédant cette propriété. Dans ce cas, cela suffit pour notre filtre, mais vous pouvez préciser davantage le lien BIM en créant un filtre avec plus de paramètres.
Cliquez sur 'Enregistrer' pour enregistrer le filtre dans le lien BIM.

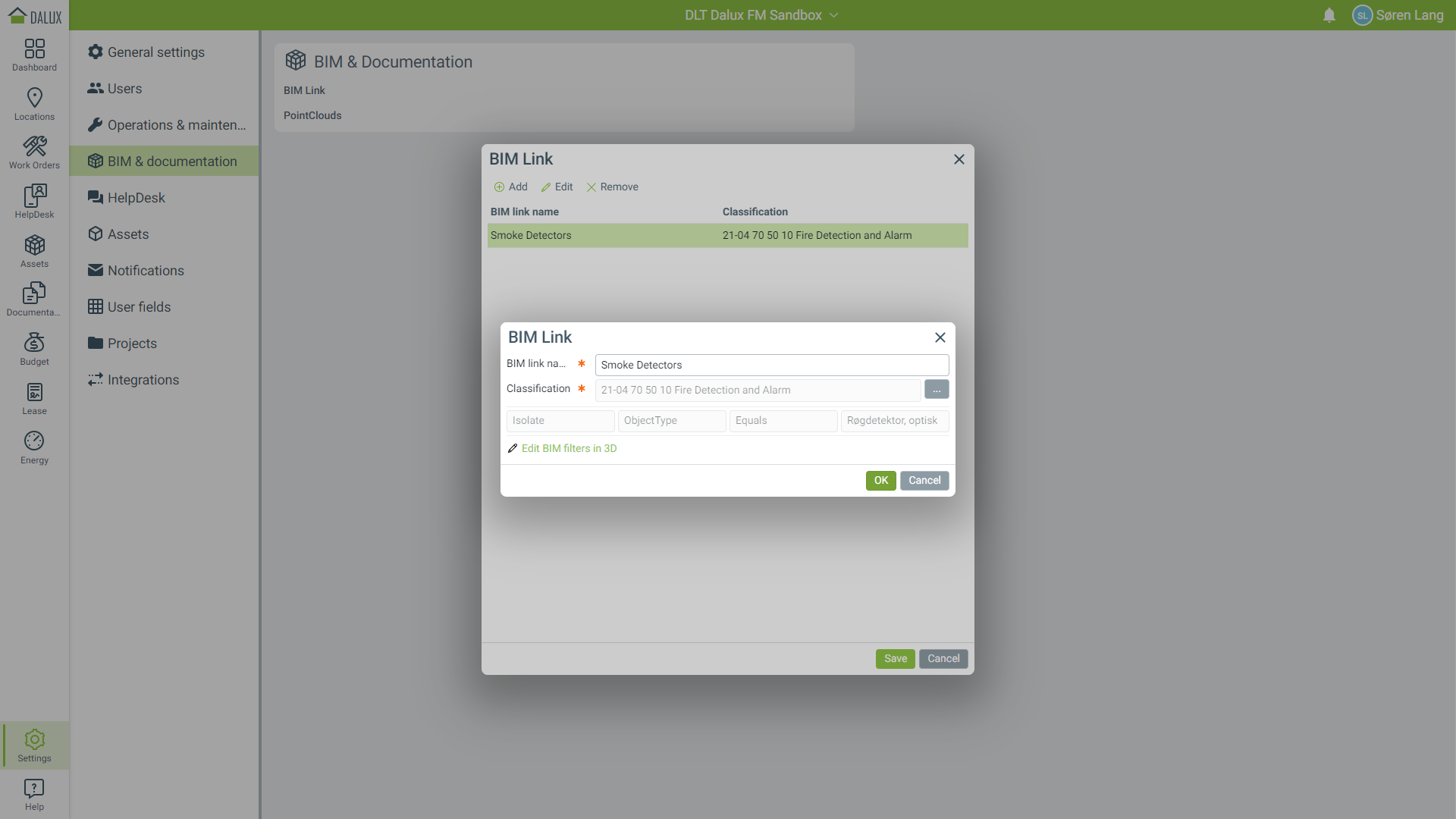

De retour dans la fenêtre du lien BIM, vous pouvez cliquer sur 'OK' pour enregistrer le lien BIM ou modifier tout ce dont vous pourriez avoir besoin. Après avoir cliqué sur 'OK', assurez-vous de cliquer sur 'Enregistrer' pour enregistrer votre travail.
Votre lien BIM est maintenant créé. Si vous devez modifier ou retirer les liens BIM, vous pouvez utiliser les boutons Modifier ou Retirer lorsque vous sélectionnez le lien BIM dans la liste.
Comment utiliser les liens BIM avec les équipements
Les liens BIM sont automatiquement ajoutés en tant qu'instances BIM dans le menu des équipements dans la barre latérale. Ils peuvent ensuite être utilisés pour créer de nouveaux équipements. Pour ce faire, allez à :
Équipements
Instances de BIM
Nouvelles instances BIM.

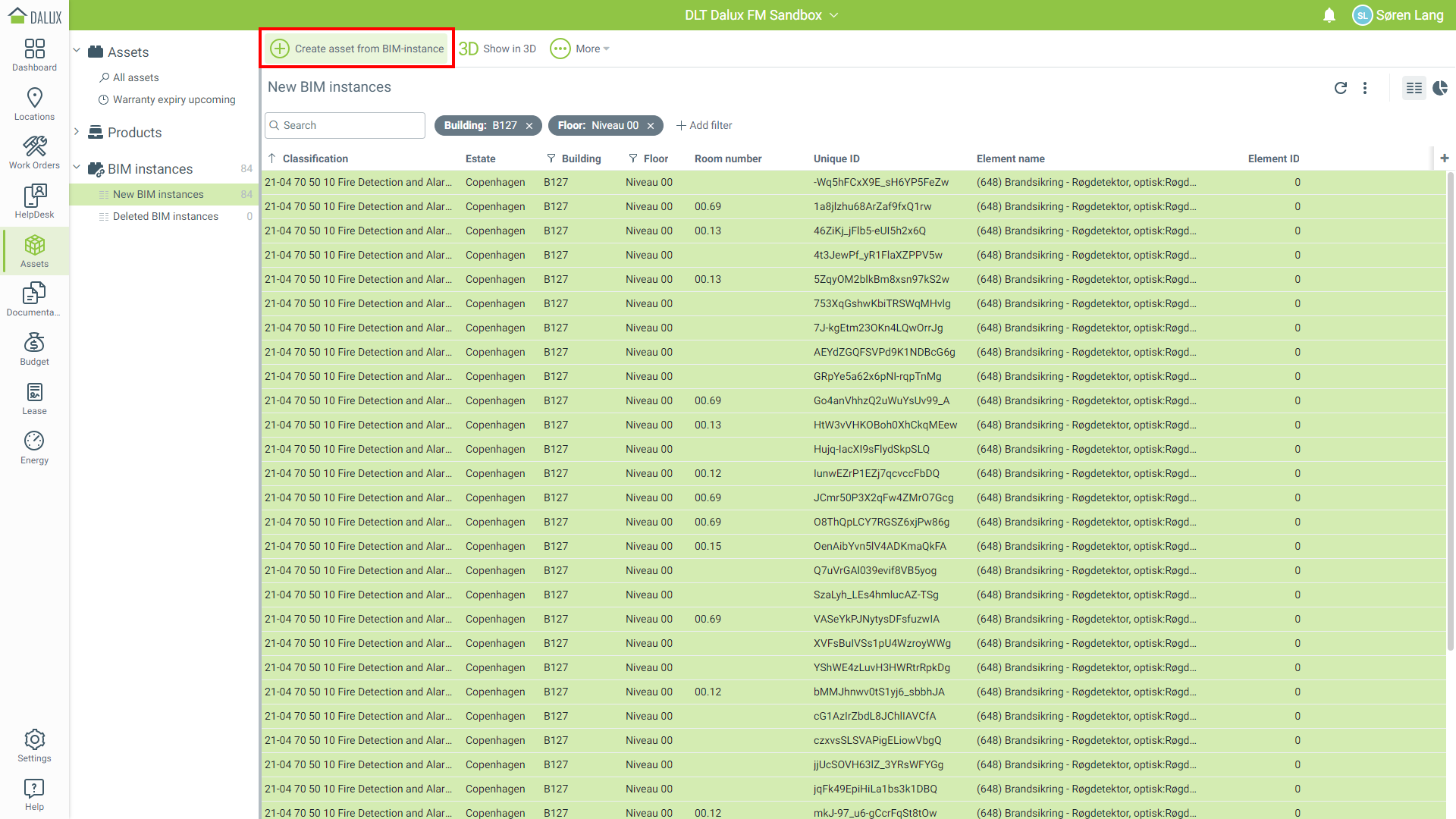

Vous verrez une vue en liste des instances BIM. Vous pouvez utiliser les filtres pour restreindre la vue en liste.
Vous pouvez sélectionner une ou plusieurs instances BIM et créer un nouvel équipement en utilisant les instances BIM en cliquant sur Créer un équipement à partir d'une instance BIM, dans la barre d'outils.
En savoir plus
Si vous souhaitez en savoir plus sur la création d'Équipements, vous pouvez lire cet article : Produits et Équipements sur Dalux FM desktop.
