Le plugin Tekla est créé par Dalux et fonctionne avec Tekla, vous aidant dans des tâches comme l'ajout de modèles et de plans, ainsi que la création ou la révision de commentaires.
Cet article vous montre comment ajouter des modèles et des plans à l'aide du plugin. Le plugin n'ajoute pas le fichier du modèle Tekla réel à Dalux. Au lieu de cela, il est traité comme un fichier "daluxbim".
Pour savoir comment télécharger le plugin, lisez cet article : Plugins Dalux pour les logiciels de modélisation
Comment ajouter et mettre à jour vos fichiers de modèle 3D et de plan
Droits utilisateur
Pour pouvoir ajouter des documents depuis Tekla, vous devez appartenir à un groupe d'utilisateur avec les autorisations de modifier les bâtiments et les positions sur le projet Dalux concerné. Si vous ne pouvez pas le faire, contactez votre administrateur de projet.
Sélectionner un projet et un bâtiment
Pour ajouter votre modèle de Tekla à Dalux, ouvrez Tekla et assurez-vous d'être connecté à votre compte Dalux dans le plugin.
Sélectionnez ou modifiez le projet en cliquant sur Changer de projet et en sélectionnant un projet dans la liste.
Cliquez sur Ajouter dans la barre d'outils, sélectionnez le bâtiment et le fichier vers lequel vous souhaitez ajouter votre modèle, puis cliquez sur OK :
Si c'est la première fois que vous ajoutez ce modèle, sélectionnez "nouveau fichier" dans le champ File. Si vous avez déjà ajouté ce modèle, sélectionnez le fichier que vous souhaitez mettre à jour.
Important !
Assurez-vous que le bâtiment vers lequel vous souhaitez ajouter votre fichier Tekla existe déjà dans le projet Dalux, car vous ne pouvez pas créer de nouveaux bâtiments via le plugin.
Ajouter des fichiers
Depuis l'écran principal d'ajout, vous pouvez sélectionner les fichiers que vous souhaitez ajouter et voir les métadonnées qui leur sont associées.
Remarque
Si vous ajoutez pour la première fois, passez d'abord par Mappage des niveaux,
Mappage des propriétés et
Mappage des disciplines (voir ci-dessous). Le plugin enregistre ces réglages pour les futurs ajouts.
Nom du fichier : C'est le nom du fichier dans Dalux. Modifiez cela sous Mappage des propriétés pour le remplir avec les propriétés Tekla, ou double-cliquez sur le nom du fichier dans l'affichage liste après l'avoir sélectionné pour le modifier manuellement.
Version : C'est la version que le fichier obtiendra dans Dalux après l'ajout (chaque export augmentera ce nombre).
Dossier : Sélectionnez le dossier dans Dalux Box où le fichier sera ajouté.

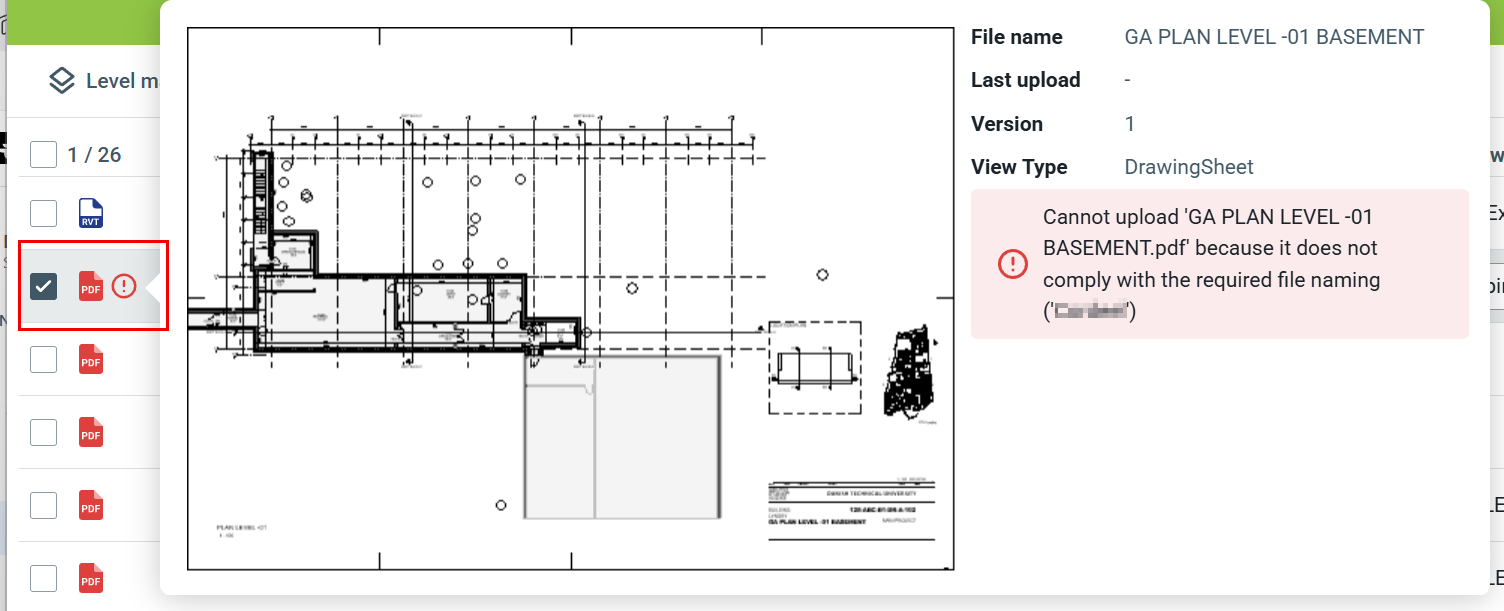

Si un modèle de dénomination de fichier est associé au dossier, le plugin affiche un avertissement si le nom ne correspond pas au modèle. Le plugin n'ajoute pas les fichiers dont les noms ne correspondent pas au modèle.
Ajouté : C'est la date du dernier ajout de ce fichier.
Affichage actif : Sélectionnez l'affichage qui détermine l'étage auquel le plan doit être mappé. Sélectionnez "Aucun mappage" si vous ne souhaitez pas que le plan/la feuille soit associé(e) à un étage.
Étage Dalux : Sélectionnez l'étage auquel le plan sera mappé selon l'affichage actif.
Numéro : C'est le numéro de feuille du plan (modifiable uniquement dans Tekla).
Titre : C'est le nom utilisé pour le plan dans Design et Positions. Entrez la valeur manuellement ou mappez-la sous Mappage des propriétés.
Description du contenu : Il s'agit d'un champ de métadonnées système. Entrez la valeur manuellement ou mappez-la sous Mappage des propriétés.
Les métadonnées personnalisées du projet apparaissent ici et fonctionnent comme "Description du contenu".
Sélectionnez les fichiers en cochant les cases, et le plugin met en surbrillance chaque ligne sélectionnée.
Une astérisque orange indique un champ obligatoire. Vous devez sélectionner une valeur pour pouvoir ajouter le fichier.
Astuces et conseils
Vous pouvez sélectionner plusieurs éléments en maintenant Ctrl ou Shift enfoncé pendant la sélection de plusieurs lignes.
Fichiers de modèle
Les modèles fonctionnent de la même manière que les plans, avec deux différences principales.

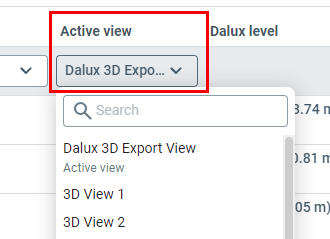

Affichage actif (3D)
Sélectionnez l'affichage 3D que vous souhaitez utiliser pour l'ajout. L'ajout utilise le niveau de détail de cet affichage, et le plugin n'ajoute que les objets visibles dans cet affichage.
Mappage des niveaux
AVERTISSEMENT
Si votre projet Dalux contient déjà des étages, ne créez pas d'étages à partir de vos feuilles lors de l'ajout à Dalux.
Le mappage des niveaux affiche les étages du modèle. Vous pouvez mapper chacun d'eux à un étage Dalux et lui attribuer un nom.
Vous pouvez :
- Choisir des étages existants s'ils ont déjà été créés dans Dalux.
- En créer un nouveau basé sur l'étage du modèle.
- Sélectionnez "Aucun mappage de niveau", et le plugin n'importera pas l'étage.
Mappage des propriétés
Dans Mappage des propriétés, vous spécifiez le nom du fichier et mappez toutes les métadonnées Dalux vers une propriété Tekla.
Propriété Dalux : Sélectionnez le champ de métadonnées système ou personnalisé du projet Dalux. Il liste la valeur actuelle utilisée pour chaque fichier.
Propriété Tekla : Sélectionnez les propriétés du modèle Tekla. Il liste la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur Appliquer.
Après avoir cliqué sur Appliquer et ajouté les fichiers à Dalux, le plugin enregistre cette configuration et la réutilise la prochaine fois que vous ajoutez.
Vous pouvez restaurer le mappage précédent utilisé lors du dernier ajout en cliquant sur "Rétablir le mappage du dernier fichier ajouté" dans le coin inférieur gauche.
Astuces et conseils
Titre est le nom qui apparaît sous Positions, alors gardez-le court et précis.
Pour ajouter deux propriétés Tekla à une propriété Dalux, combinez-les dans une nouvelle propriété Tekla puis attribuez cette nouvelle propriété Tekla à une propriété Dalux.
Mappage des disciplines
Dans le mappage des disciplines, vous pouvez mapper "Discipline", "Sous-discipline" ou les deux avec une saisie utilisateur ou une propriété Tekla.
Propriété Dalux : Sélectionnez Discipline ou Sous-discipline. Il liste la valeur actuelle utilisée pour chaque fichier.
Propriété Tekla : Sélectionnez les propriétés du modèle Tekla. Il liste la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur Appliquer.
Après avoir cliqué sur Appliquer et ajouté les fichiers à Dalux, le plugin enregistre cette configuration et la réutilise la prochaine fois que vous ajoutez.
Vous pouvez restaurer le mappage précédent utilisé lors du dernier ajout en cliquant sur "Rétablir le dernier mappage ajouté".
Astuces et conseils
Dalux utilise Discipline et Sous-discipline pour trier les plans sous Positions.

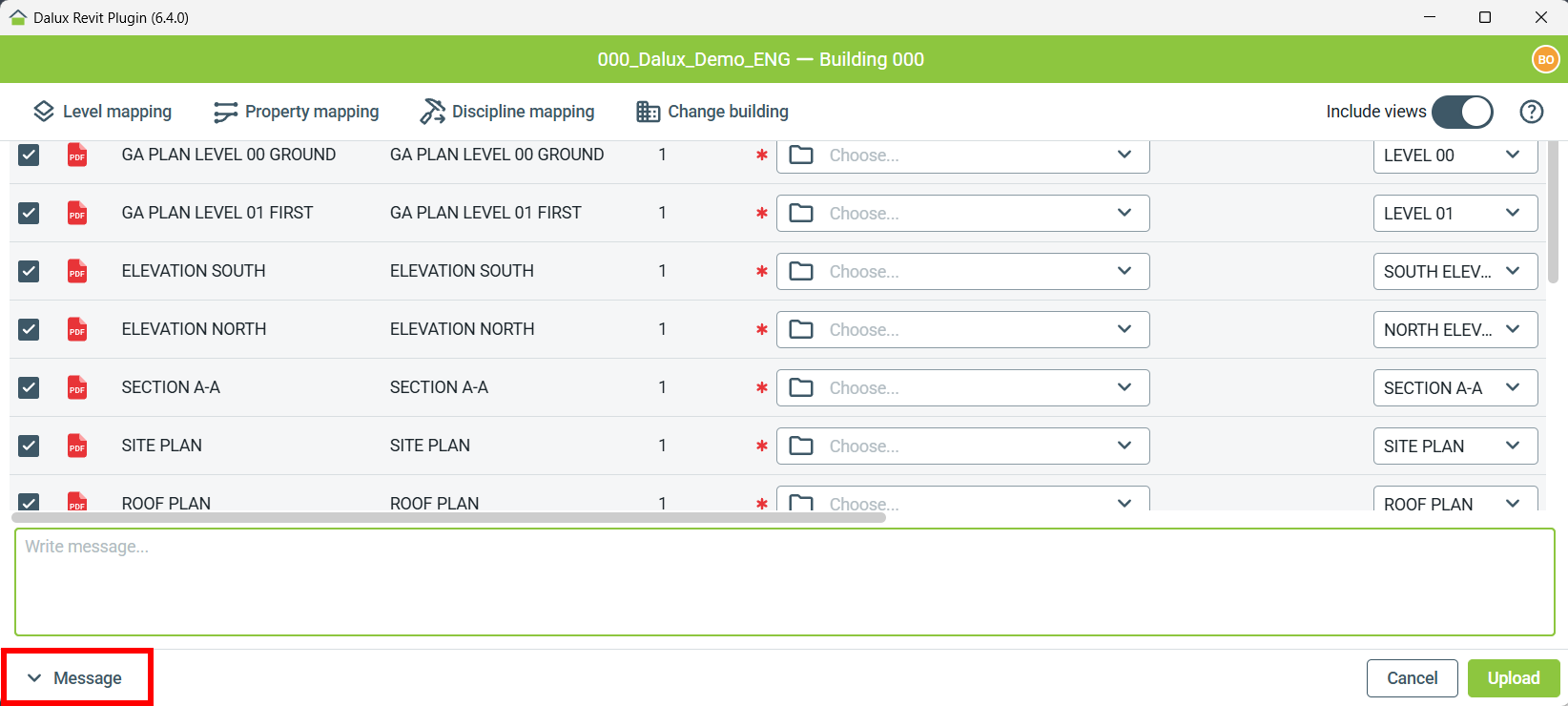

Message
En bas, vous pouvez saisir un message pour expliquer la raison de l'ajout. Vous pouvez ajouter un seul message pour l'ensemble de l'ajout, et non pour chaque fichier individuellement. Le message apparaît dans l'historique d'ajout dans Dalux Box Pro.
Après l'ajout
Lorsque vous avez terminé de configurer vos fichiers et que vous cliquez sur "Ajouter", vous verrez un écran de progression.
Après que tous les fichiers ont été ajoutés, le résultat affiche une coche pour chaque ajout réussi.

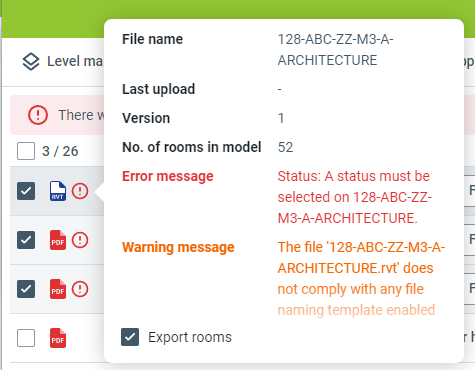

Si l'ajout de certains fichiers échoue, une icône d'information rouge apparaît à droite de chacun d'eux. Survolez l'icône pour voir la raison.
Remarque
Votre modèle sera ajouté dans le module Positions sous forme de fichier daluxbim. Si le modèle est lié à Dalux Box, il y sera également enregistré sous forme de fichier daluxbim.
