Cet article montrera comment effectuer des coupes et des prises de mesures en utilisant le module Position.
Comment effectuer des coupes ?

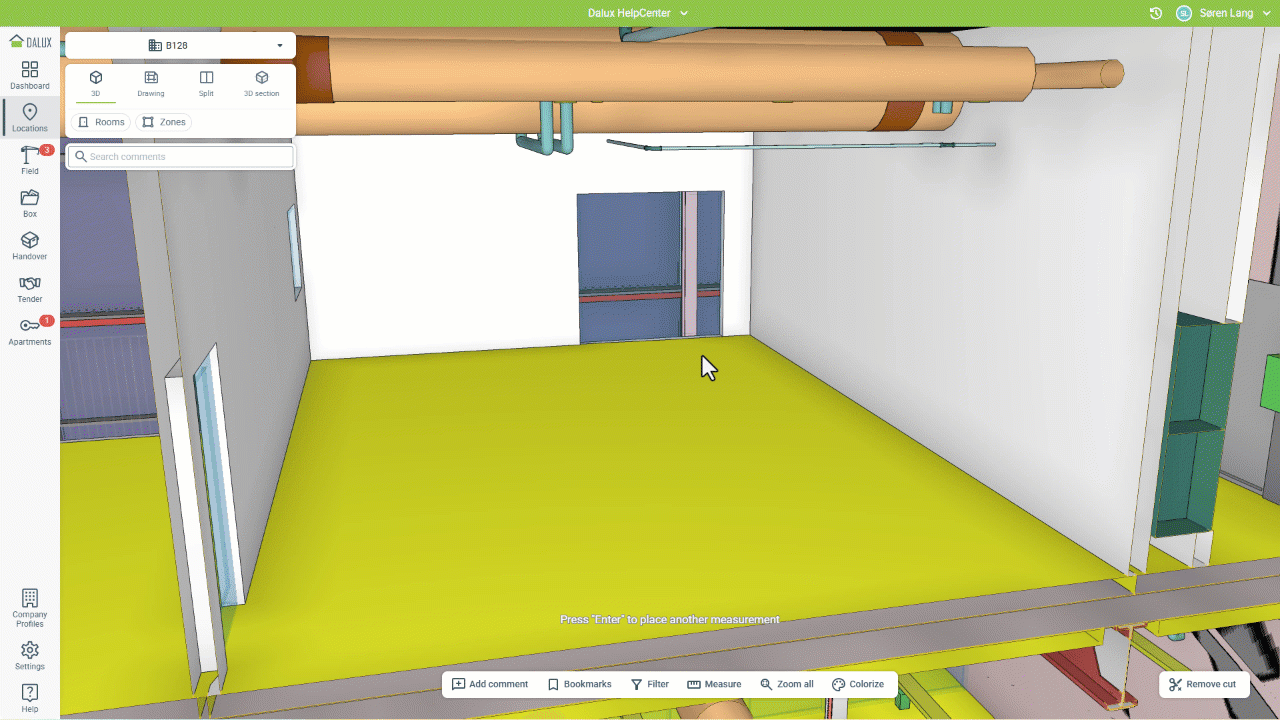

Coupes horizontales ou verticales

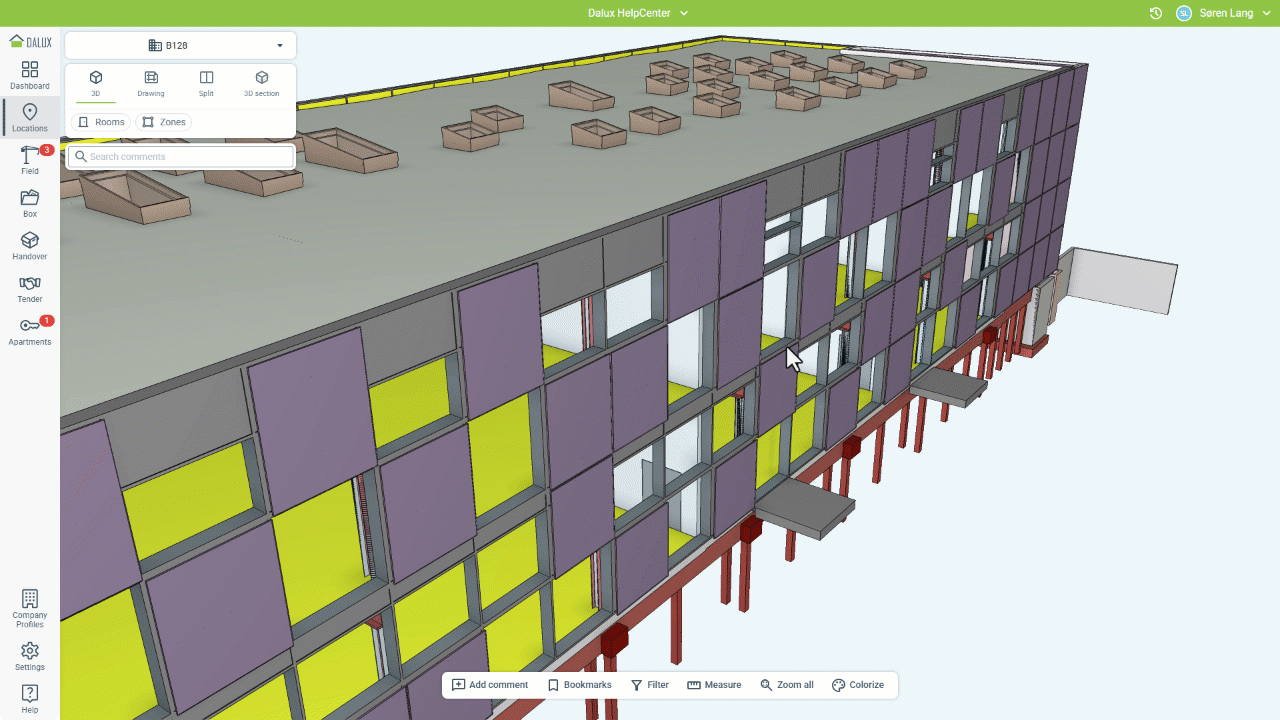

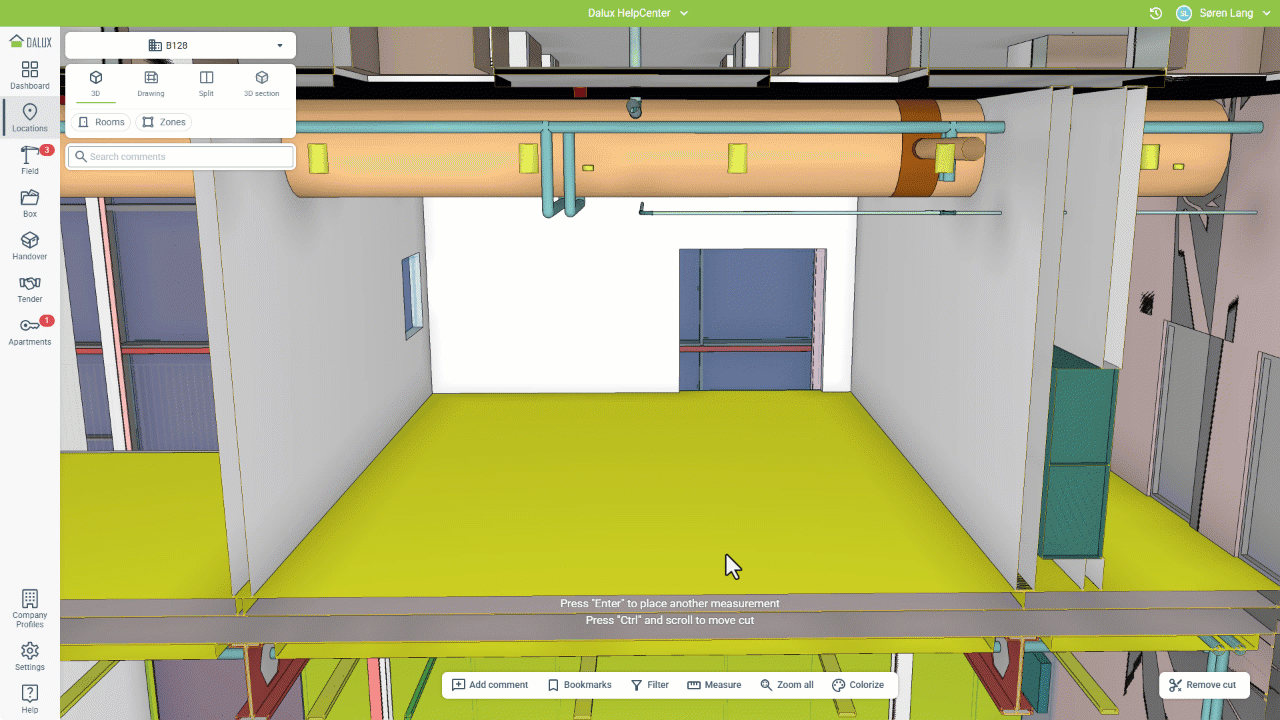

Pour couper dans un modèle, accédez à Position, et sélectionnez le bâtiment. Cliquez sur un élément du modèle, ce sera votre point de départ pour la coupe. Puis cliquez sur l'icône
.
Si vous cliquez sur un élément horizontal, votre modèle sera coupé horizontalement. Si vous cliquez sur un élément vertical, votre modèle sera coupé verticalement.
Pour supprimer la coupe, cliquez sur Supprimer la coupe.
Astuces et conseils
Vous pouvez également utiliser CTRL+ la molette de défilement pour déplacer la coupe vers le haut ou vers le bas.
Vous pouvez créer plusieurs coupes en même temps.

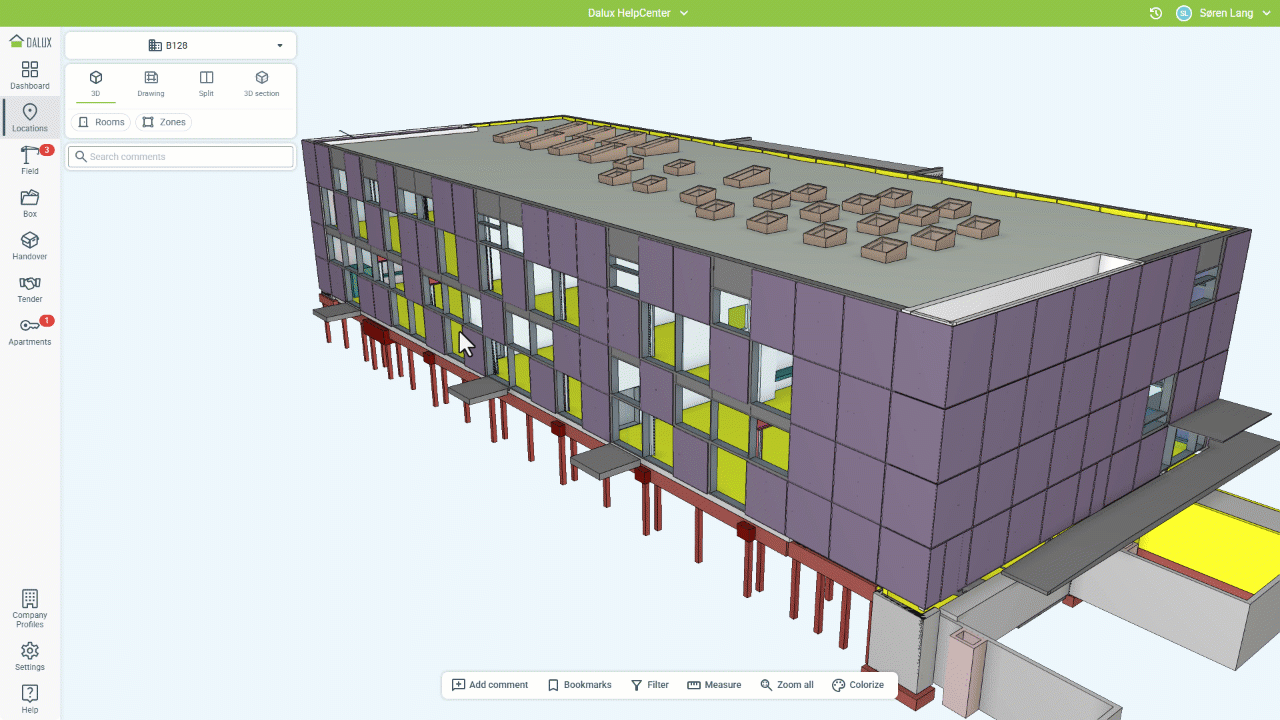

Coupe Box
Si vous souhaitez couper dans plusieurs directions à la fois, vous pouvez utiliser une coupe Box.
Pour ce faire, cliquez sur un élément, et cliquez sur sous
Coupe. Puis sélectionnez 'Coupe Box'.
Cela crée une coupe box qui peut être ajustée en utilisant les différentes flèches directionnelles. Pour supprimer la coupe, cliquez sur Supprimer la coupe.
Ignorer les coupes
Vous pouvez ignorer une coupe pour un fichier modèle ou une catégorie spécifique afin d'obtenir plus de contexte pour ces éléments. Pour ce faire, après avoir utilisé une Coupe, sélectionnez un élément et cliquez soit sur 'Ignorer la catégorie' soit sur 'Ignorer le fichier' pour les exclure de la coupe et isoler les éléments.
- Ignorer la catégorie : exclut tous les éléments de cette catégorie de la coupe
- Ignorer le fichier : exclut tous les éléments du fichier de l'objet sélectionné de la coupe
L'exemple montré ignore le fichier du modèle MEP de la coupe :
Cela fonctionne pour toutes les méthodes de coupe mentionnées ci-dessus.
Comment prendre des mesures en 3D
Astuces et conseils
Pour aller plus vite, essayez d'utiliser ces raccourcis :
- La barre d'espace vous ramène à une vue perpendiculaire pour les coupes 2D
- Ctrl+Z pour annuler la dernière mesure
- 'Entrée’ pour activer l'outil de mesure le plus récemment utilisé
- 'Échap’ pour quitter le mode mesure
- Cliquer sur les flèches d'une mesure pour modifier la mesure

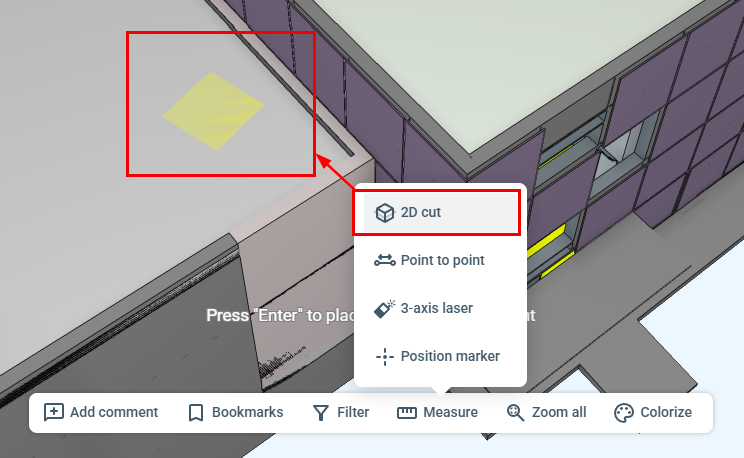

Coupe 2D
Avant de mesurer en 3D, vous pouvez créer une coupe transversale 2D le long de n'importe quel plan, garantissant que toutes les mesures sont prises dans ce plan.
Accédez à Position et trouvez l'élément que vous voulez mesurer
Mesure
Coupe 2D
Sélectionnez n'importe quel plan.
Cela crée une coupe le long du plan sélectionné, garantissant que toutes les mesures 3D s'alignent sur les éléments intersectés par la coupe. Si les lignes de grille sont visibles, les mesures 3D s'y aligneront également.

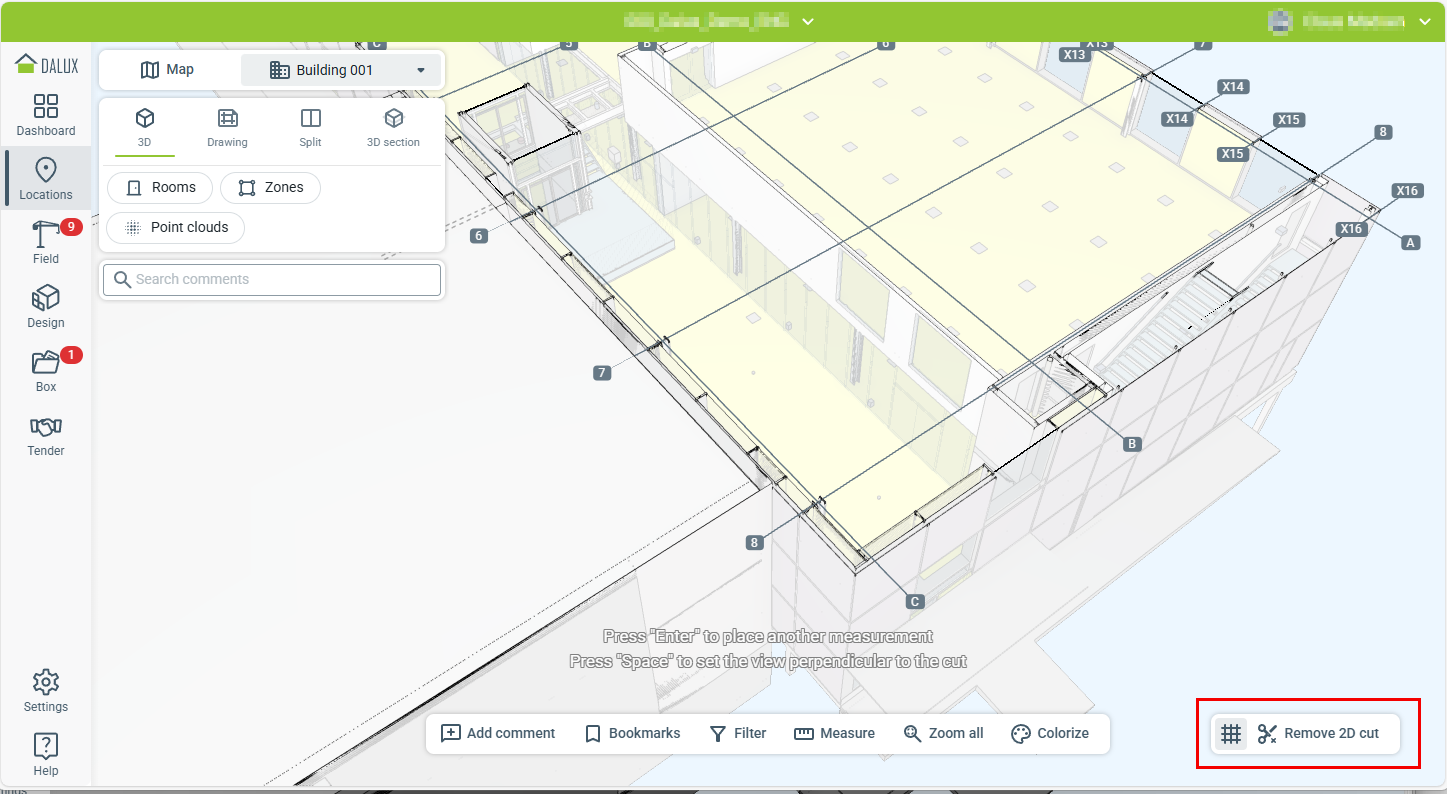

Dans le coin inférieur droit, cliquez sur pour activer ou désactiver les lignes de grille, ou sélectionnez
Supprimer la coupe 2D pour supprimer la coupe et supprimer toutes les mesures entièrement.

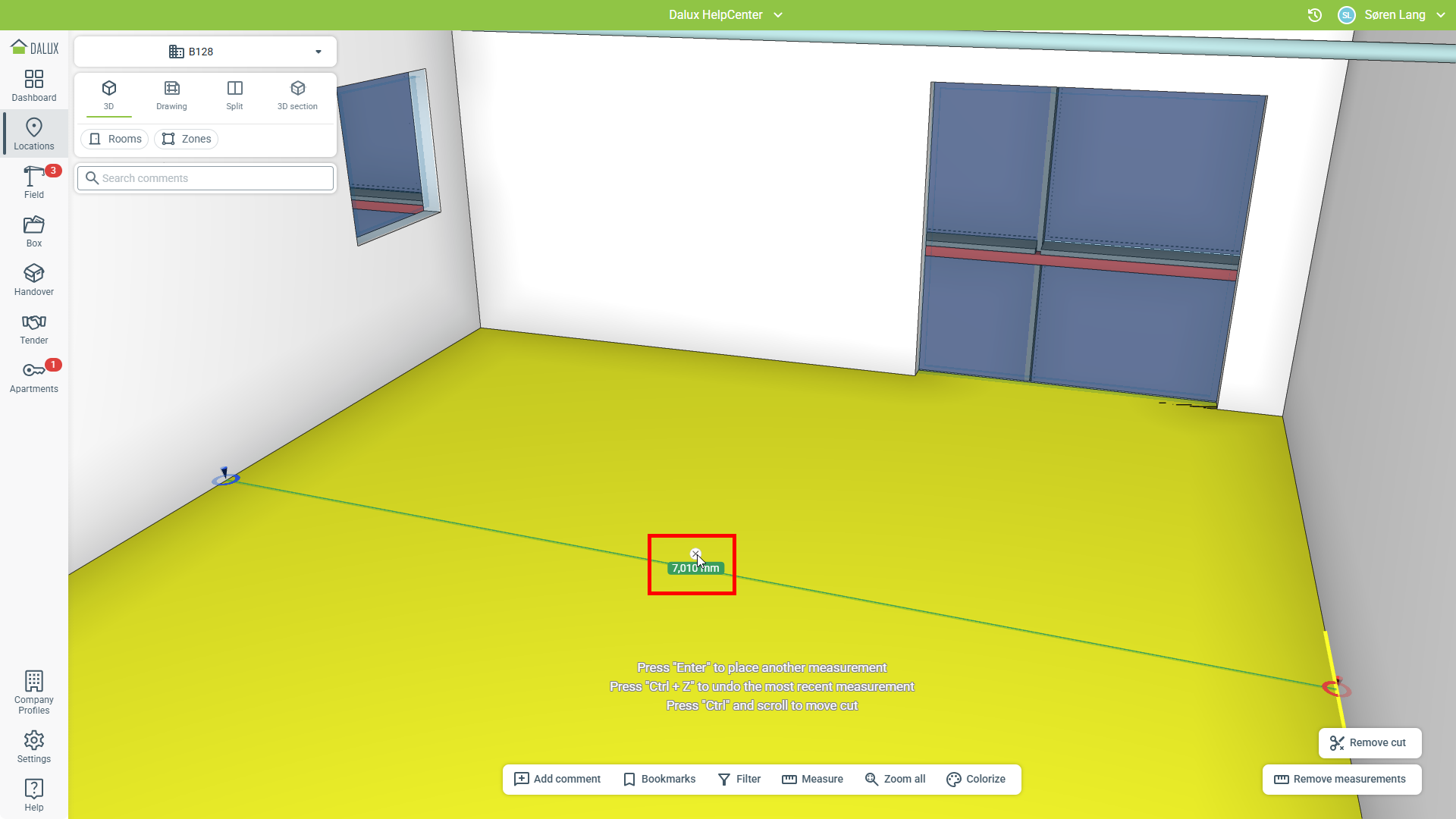

Point à point
La mesure point à point vous permet de mesurer entre deux points.
Accédez à Position et recherchez l'élément que vous voulez mesurer
Mesure
'Point à point'.
Vous pouvez effectuer autant de mesures que vous le souhaitez en cliquant à nouveau sur 'Point à point'.
Pour supprimer une mesure, placez votre souris sur la mesure et cliquez sur .

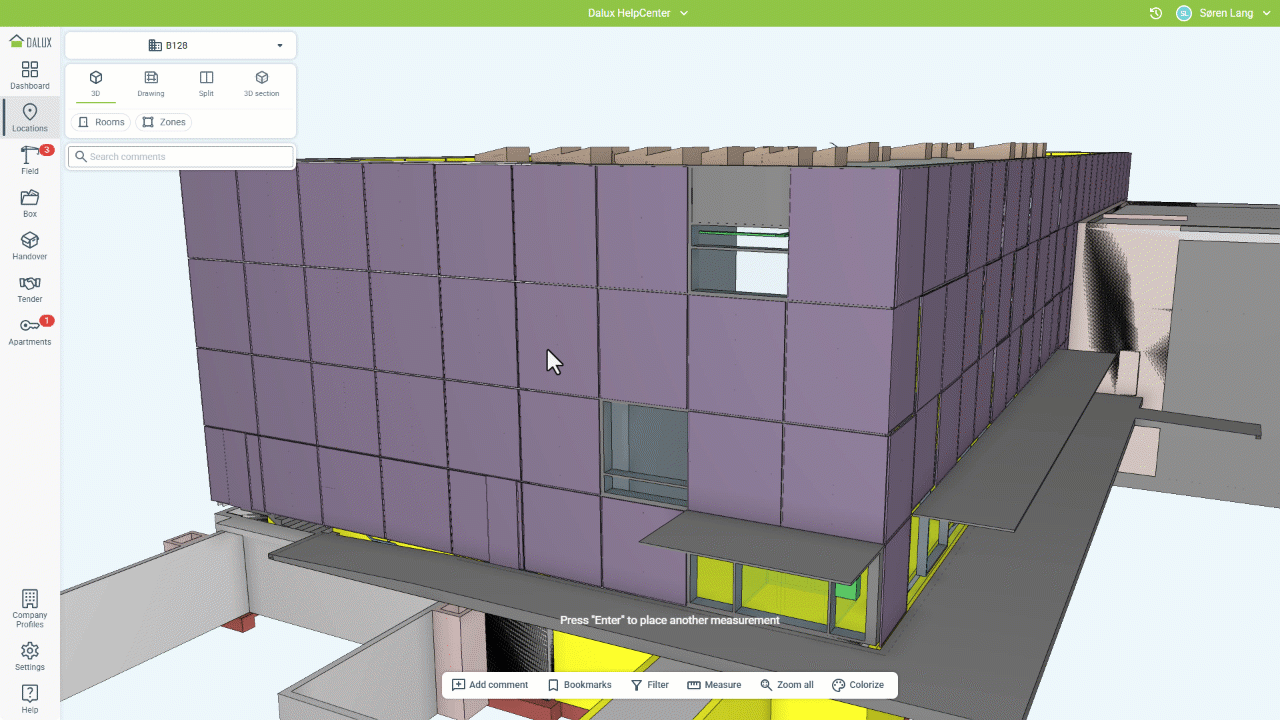

Laser à 3 axes
L'outil laser à 3 axes crée des mesures dans trois directions à partir du même point. Il fonctionne de manière similaire à un outil de mesure laser sur chantier.
Accédez à Position et recherchez l'élément que vous voulez mesurer
Mesure
'Laser à 3 axes'.
Ensuite, cliquez quelque part dans votre modèle pour placer le laser. Vous pouvez déplacer le laser en cliquant et en le faisant glisser.
Plusieurs lasers peuvent être ajoutés en cliquant à nouveau sur 'Laser à 3 axes'.
Astuces et conseils
Vous pouvez utiliser les flèches à la fin de la mesure pour déplacer, développer ou rétracter le laser vers la surface suivante.

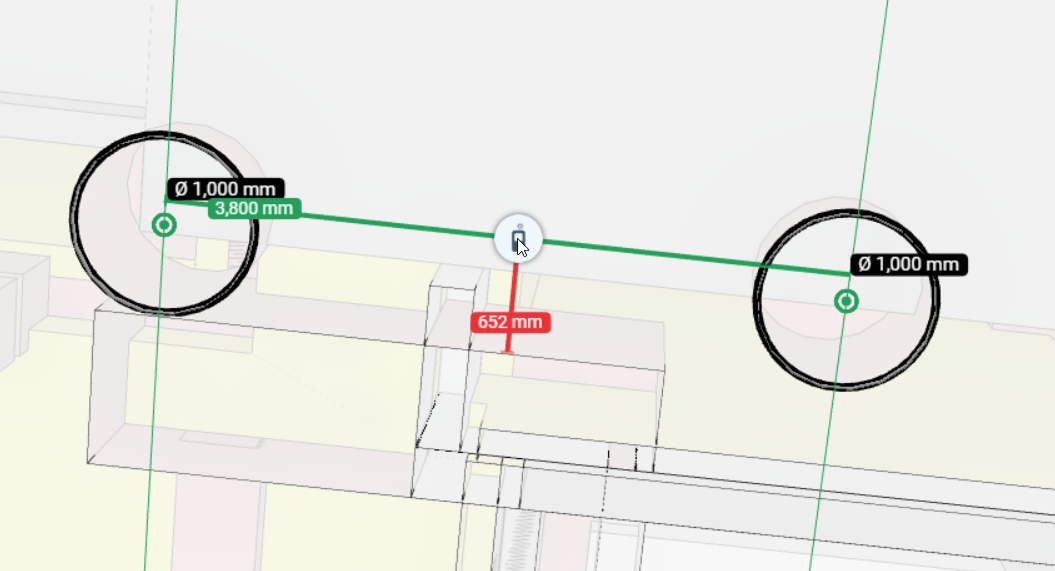

Lors de l'utilisation d'un laser point à point ou à 3 axes pour mesurer des objets ronds, les mesures seront prises à partir du centre de l'objet.

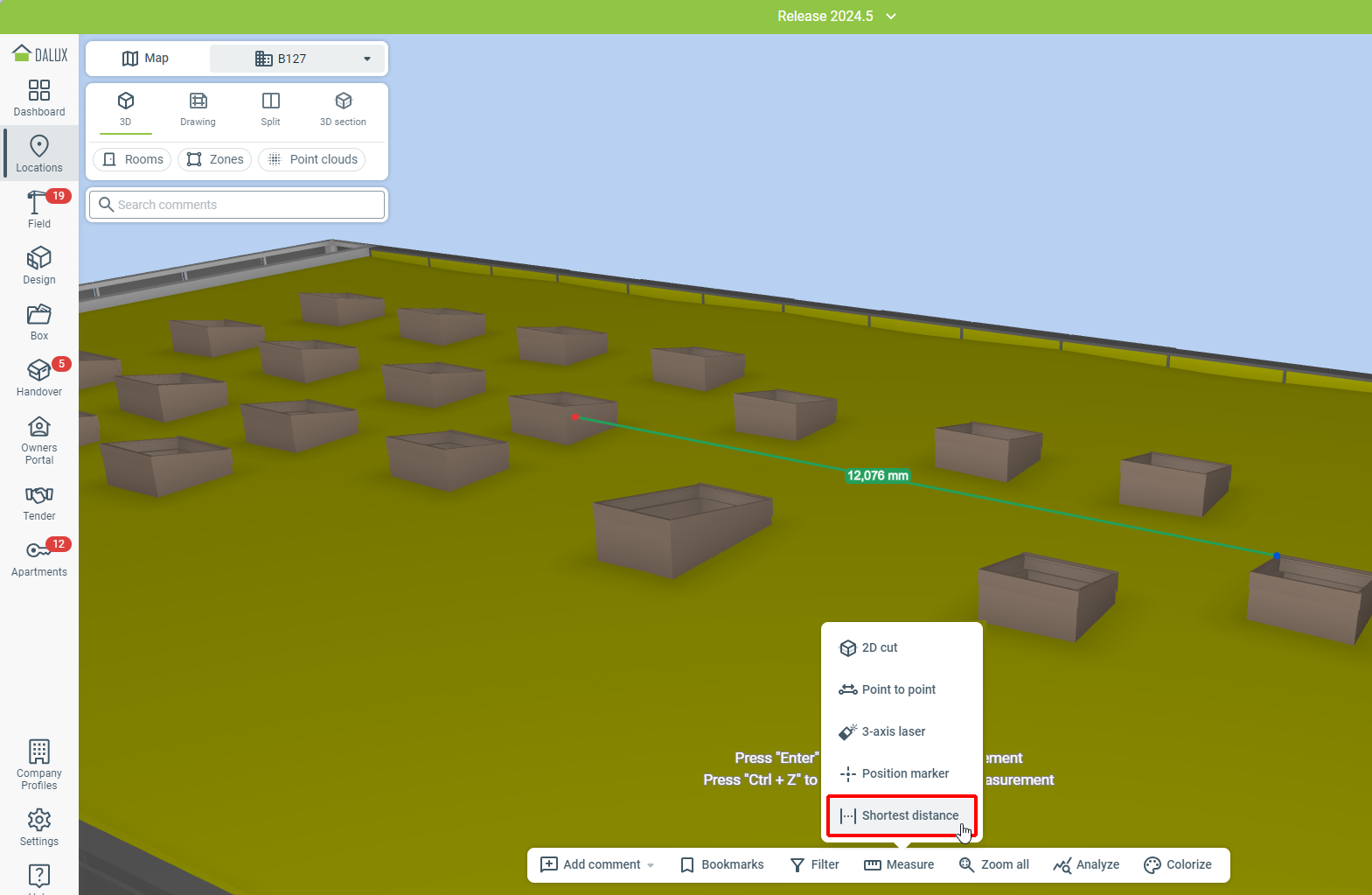

Mesurer la distance la plus courte
Si vous utilisez l'application de bureau Dalux, vous pouvez mesurer la plus courte distance entre deux objets dans votre modèle. Cliquez sur deux objets dans le modèle et la distance la plus courte entre les objets est mesurée.

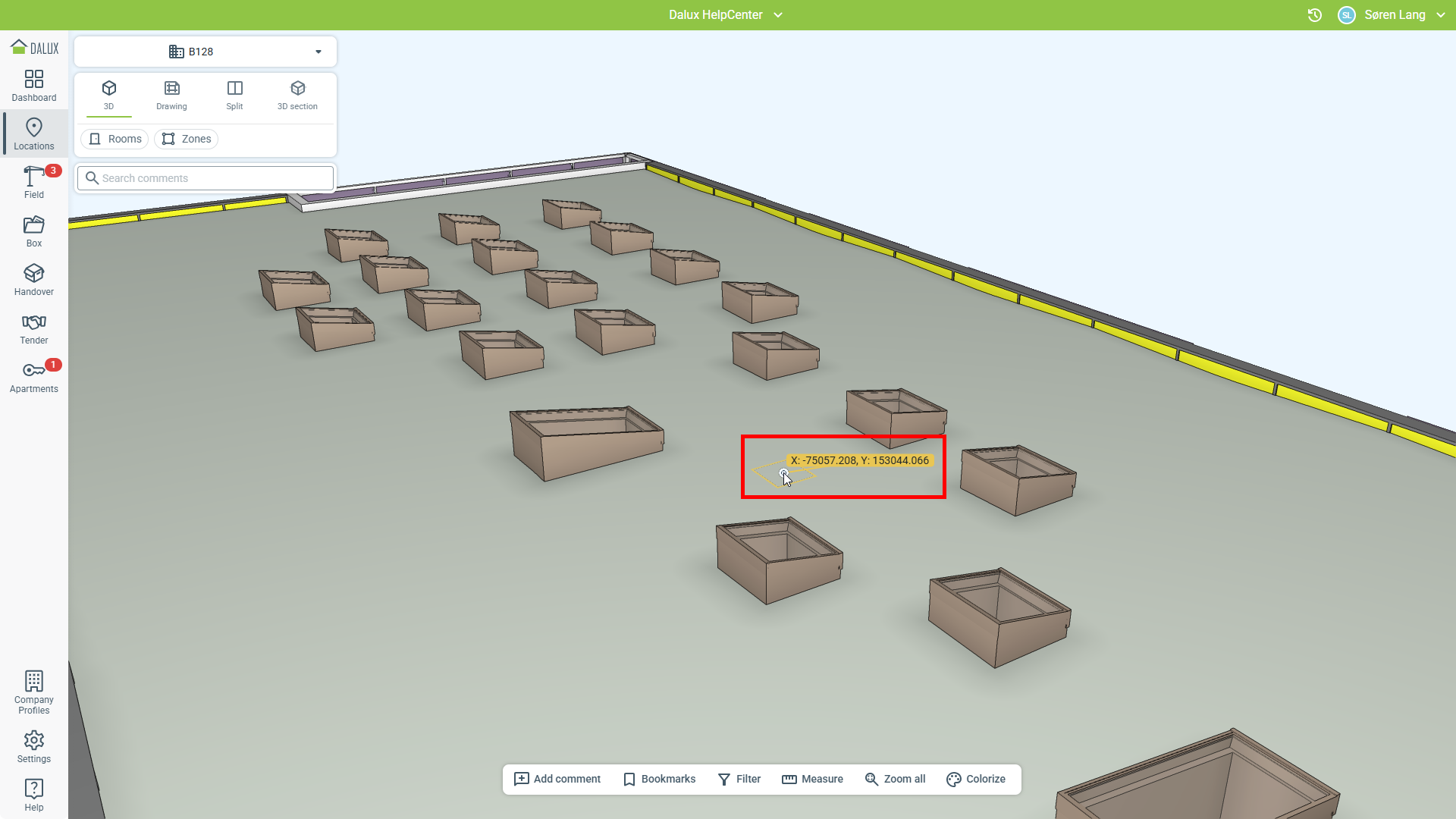

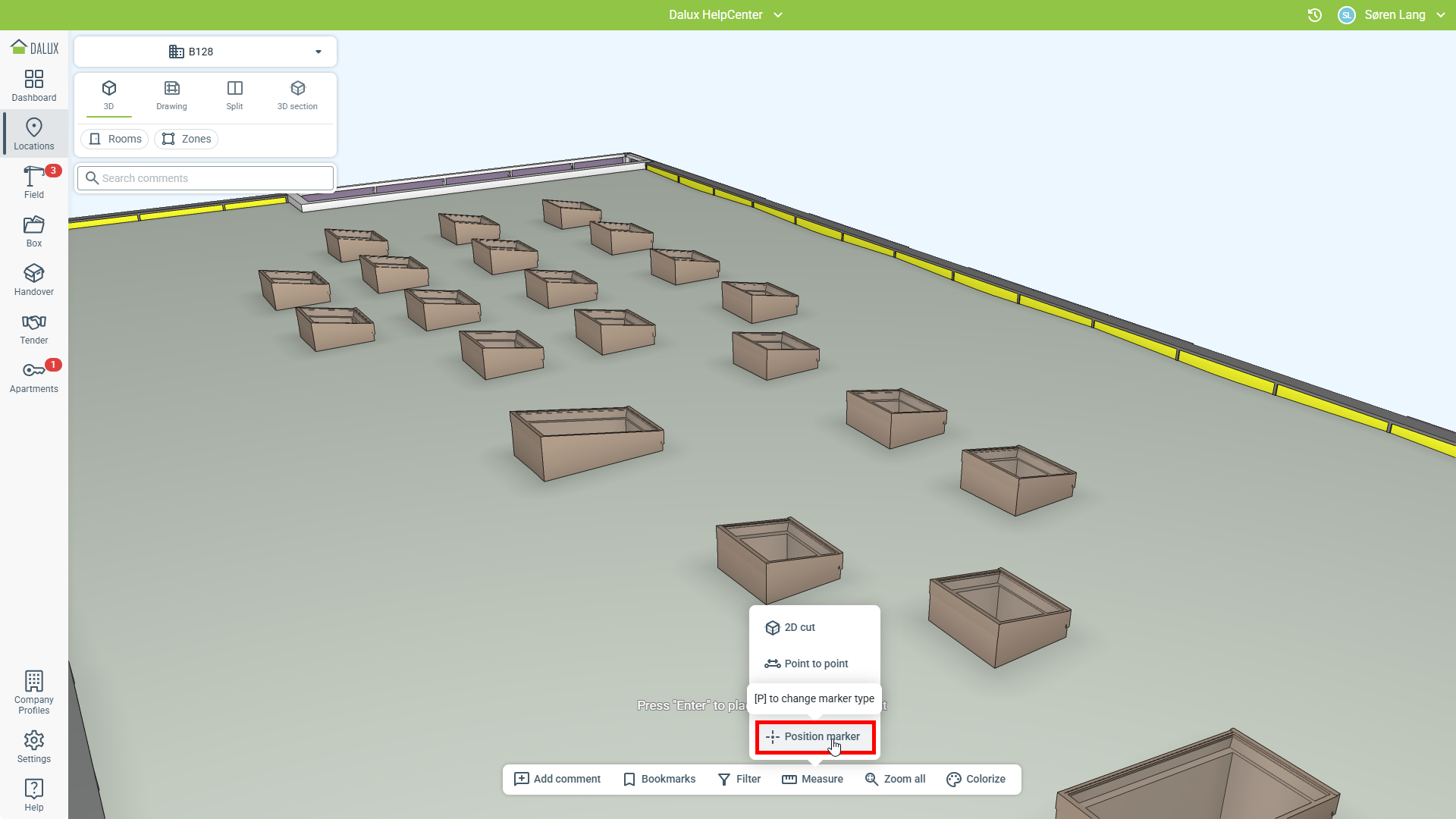

Marqueur de position
Vous pouvez obtenir la position précise de votre modèle en utilisant le marqueur de position.
Cliquez sur Mesure
'Marqueur de position'
Cliquez quelque part dans votre modèle pour placer le marqueur.
Vous pouvez copier les coordonnées de la position en cliquant sur ou les supprimer avec
.
Comment prendre des mesures en 2D
Astuces et conseils

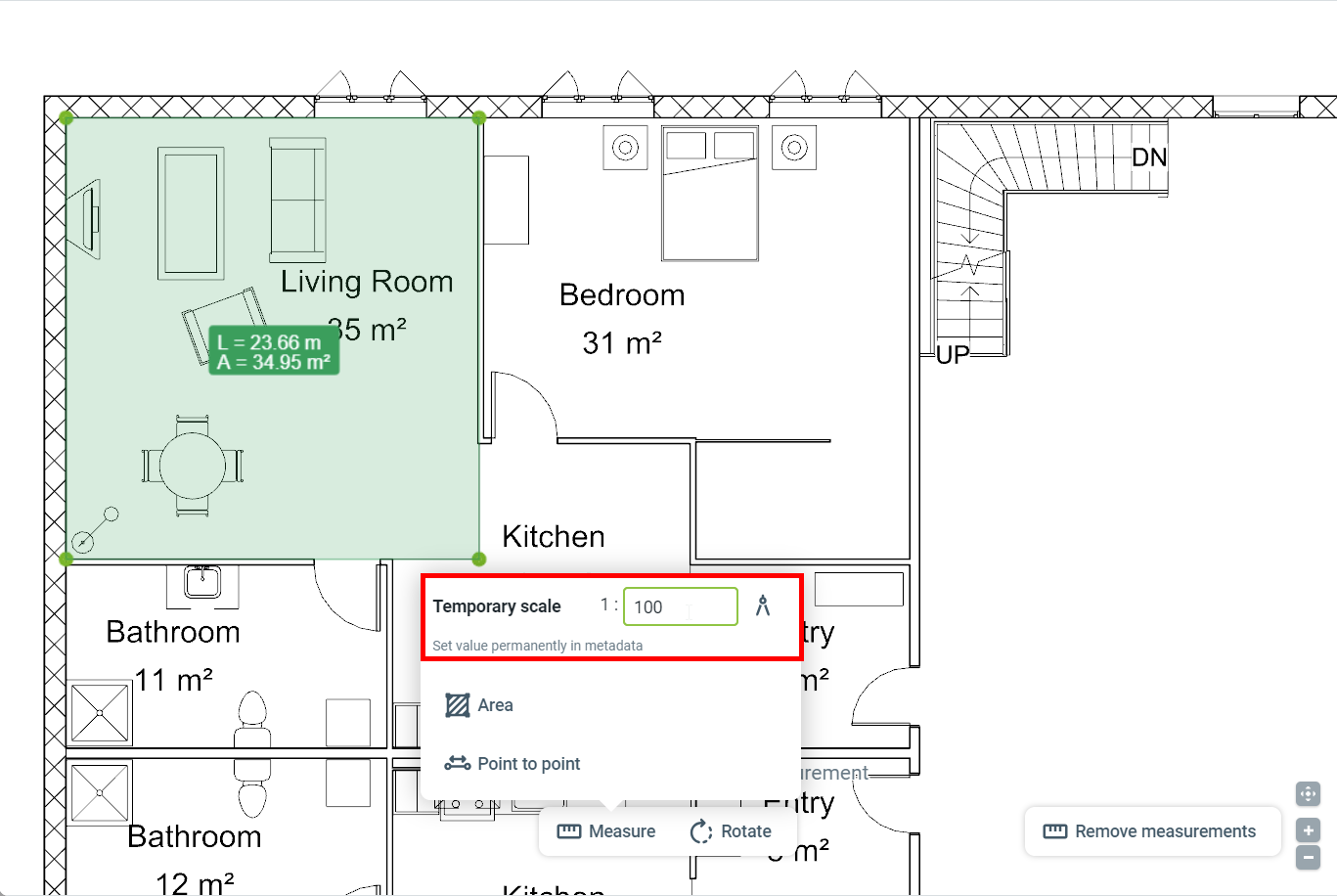

Si votre plan n'a pas d'échelle, vous pouvez définir une échelle temporaire pour le plan.

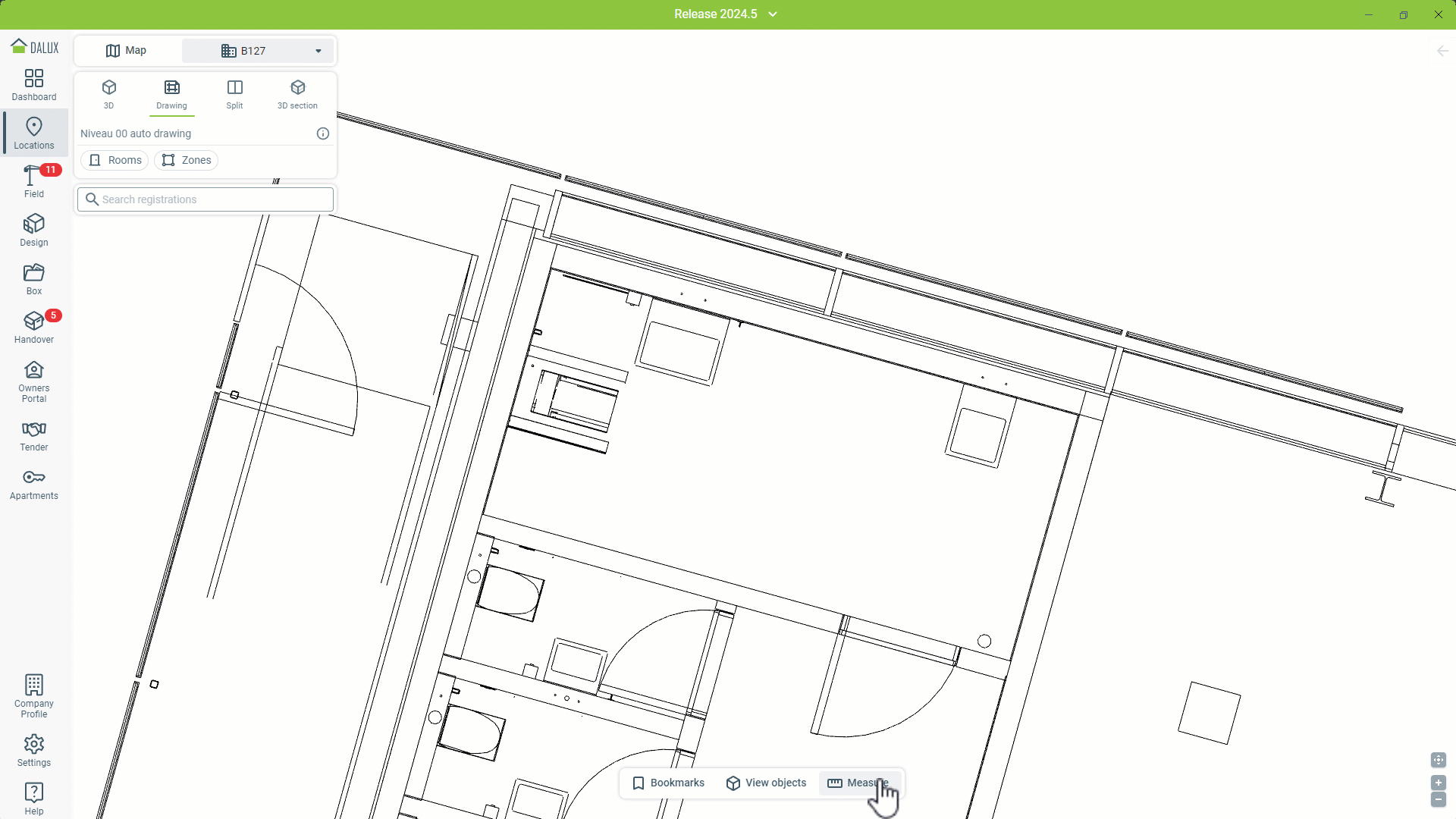

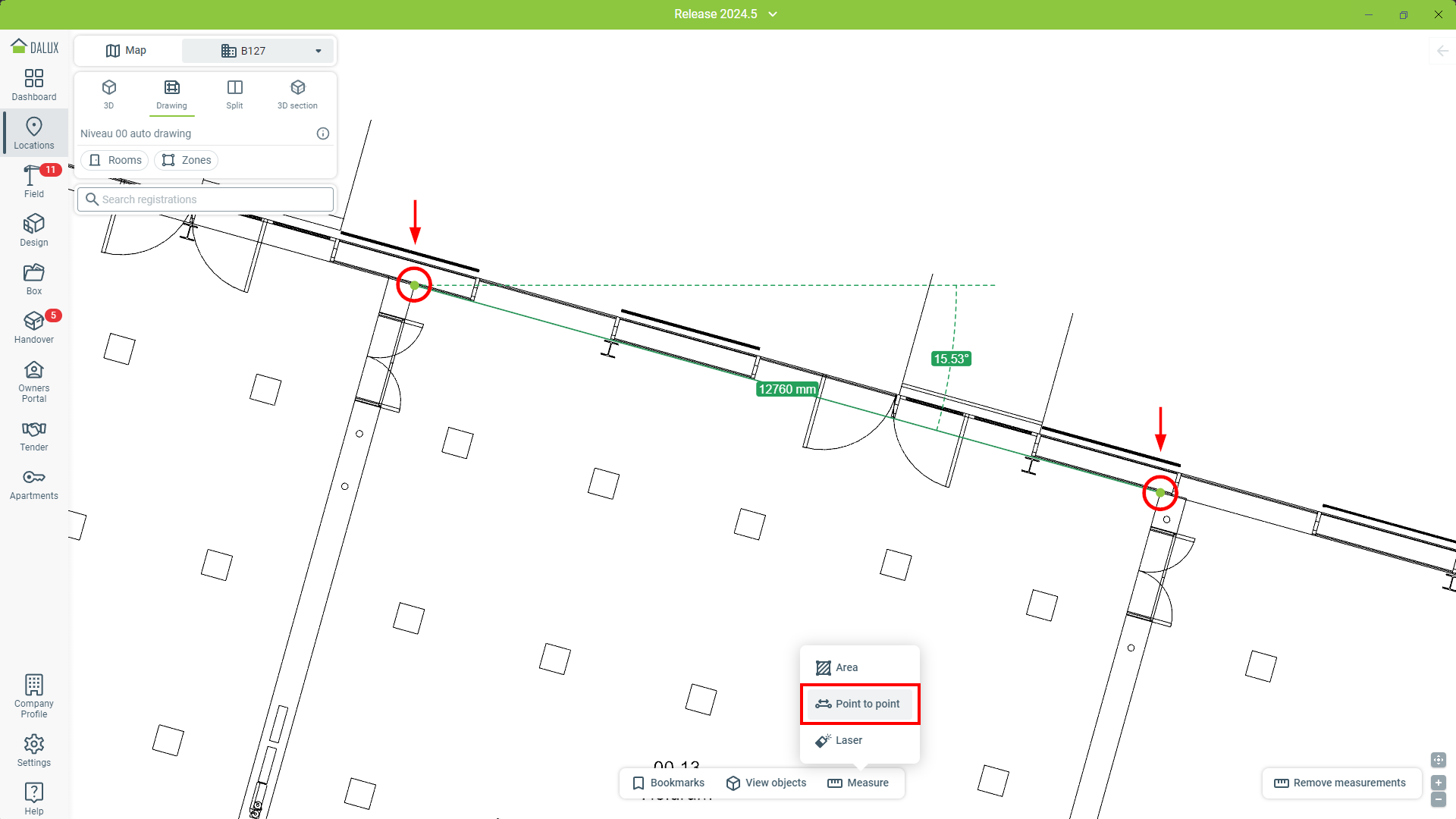

Point à point
La mesure point à point vous permet de mesurer la distance entre deux points.
Accédez à Position et recherchez l'élément que vous voulez mesurer
Mesure
'Point à point'.
Sélectionnez deux points dont vous voulez obtenir la distance en cliquant sur le plan. En plus de la distance, vous obtenez également l'angle par rapport à une ligne de base horizontale.
Astuces et conseils
Vous pouvez créer une série de mesures en 2D en appuyant sur Entrée après votre première mesure. Vous pouvez également démarrer une nouvelle mesure à partir du point final d'une mesure existante en cliquant dessus.

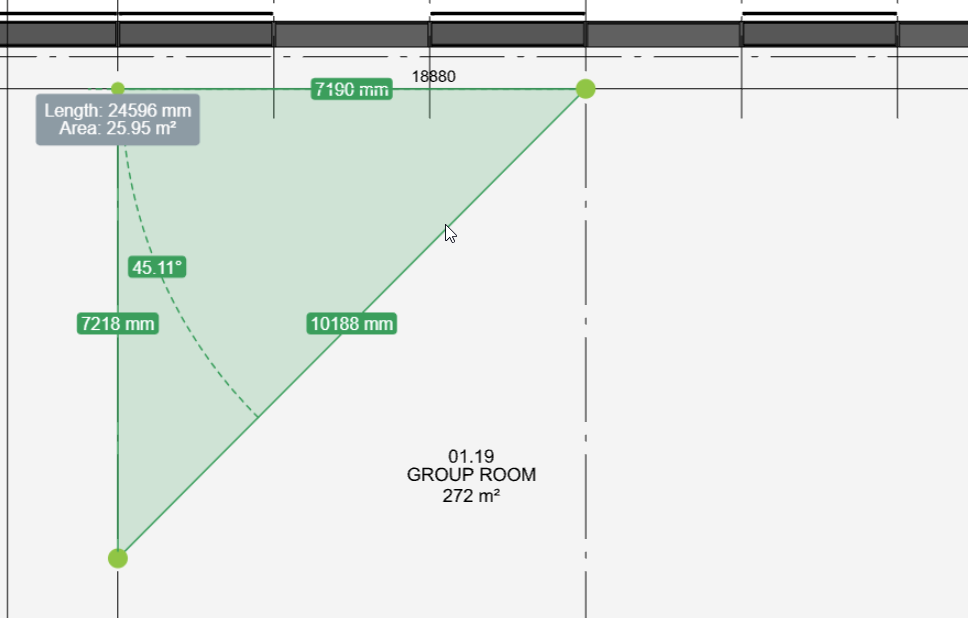

Lorsque l'on ferme une mesure point à point pour former une figure, l'aire est calculée automatiquement.
Lorsque vous sélectionnez des points, une fonction d'accrochage vous aide à trouver avec précision les coins de votre plan. Cela vous aide également à trouver des angles de 90° pour des surfaces droites comme les murs et les portes.
Aire
Cette fonctionnalité calculera à la fois l'aire et le périmètre d'un polygone. Cliquez et faites glisser sur votre plan pour créer une forme rectangulaire.
Alternativement, cliquez pour créer des points individuels sur les plans qui seront connectés. Une fois terminé, sélectionnez à nouveau votre point de départ pour calculer l'aire.

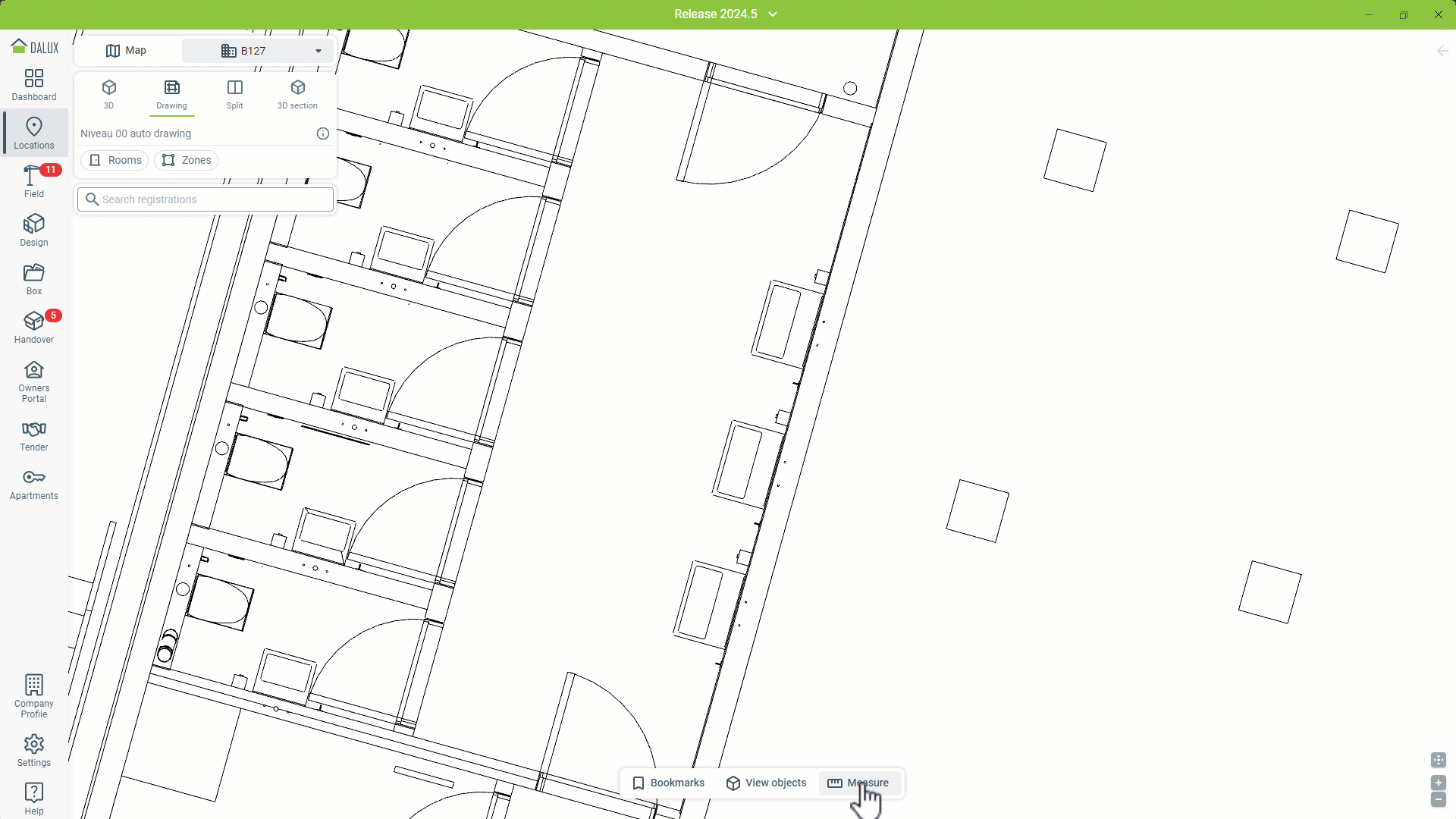

Laser
Avec la fonctionnalité laser, vous pouvez sélectionner n'importe quel point de votre plan et Dalux trouvera les distances les plus proches par rapport aux surfaces environnantes.
Après la mesure, cliquez et faites glisser au centre pour déplacer la position de la mesure.
Cliquez sur une flèche d'un des points d'extrémité de la mesure pour modifier la mesure vers la ligne suivante.
