Cet article vous montrera comment télécharger votre modèle et votre fichier d'Archicad vers Dalux à l'aide du plugin Archicad-Dalux.
Table des matières:
- Télécharger le plug-in Archicad
- Préparer le projet Dalux pour l'import
- Exporter depuis Archicad
1.Télécharger le plug-in Archicad
Vous devez d'abord télécharger et installer le plugin Archicad. Les téléchargements se trouvent dans le coin supérieur droit sous votre nom :
Nom d'utilisateur dans le coin supérieur droit > Télécharger
2. Préparer le projet Dalux pour l'import
Lorsque le plugin est installé, vous devez alors créer un nom pour le bâtiment dans Dalux, que vous êtes sur le point de télécharger. Cela se fait dans les paramètres des emplacements, comme indiqué ci-dessous :

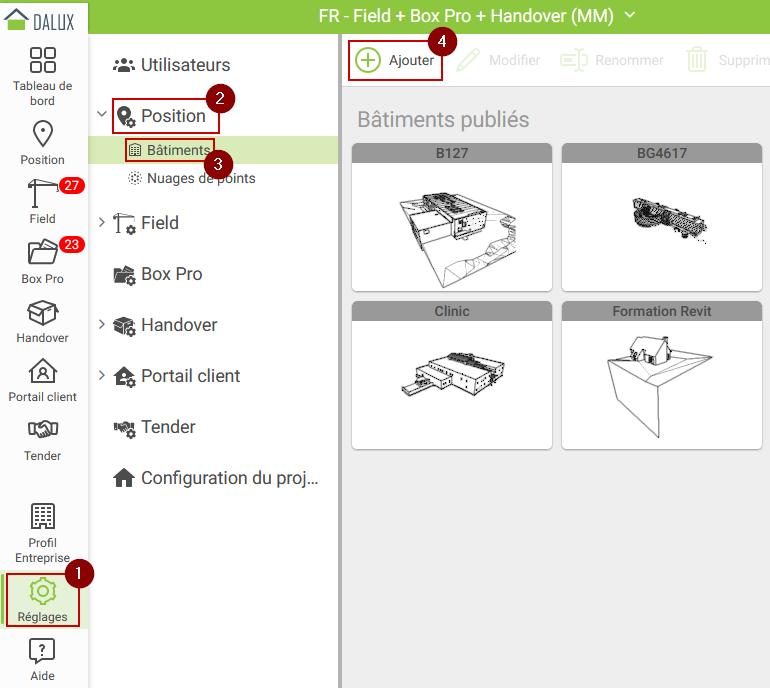

Ajoutez un nom pour le bâtiment qui sont importés d'Archicad:
Réglages> Position > Bâtiments > Ajouter
3. Exporter depuis Archicad

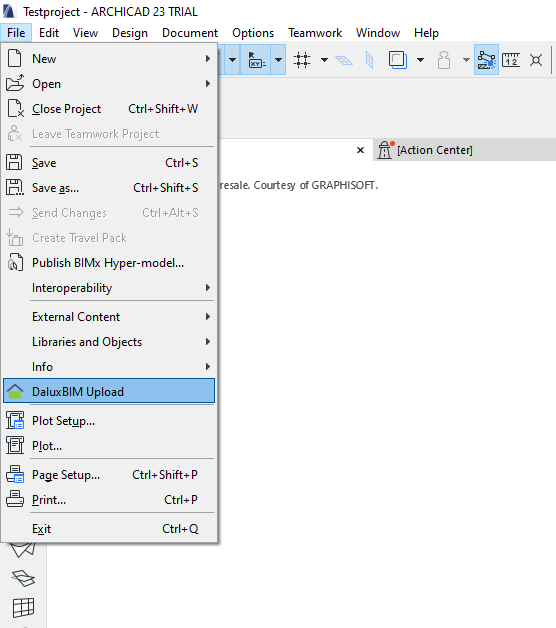

Avec le plugin téléchargé et installé ainsi que le téléchargement à venir nommé sur le projet Dalux, ouvrez maintenant votre projet Archicad et allez dans "File" dans le coin supérieur gauche et ouvrez le téléchargement DaluxBIM :
La première fois que vous ouvrez le téléchargement DaluxBIM, nous sommes invités à saisir nos informations d'identification d'utilisateur, qui sont les mêmes que vos identifiants Dalux.

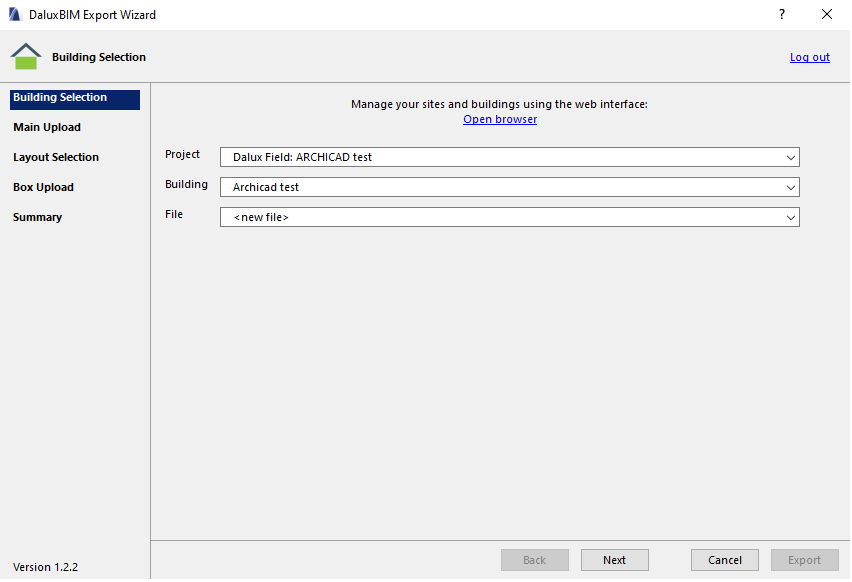

Une fois connecté, sélectionnez le projet Dalux vers lequel exporter la maquette, ainsi que le bâtiment que nous avons créé plus tôt dans ce guide. Une fois terminé, cliquez sur « Next ».

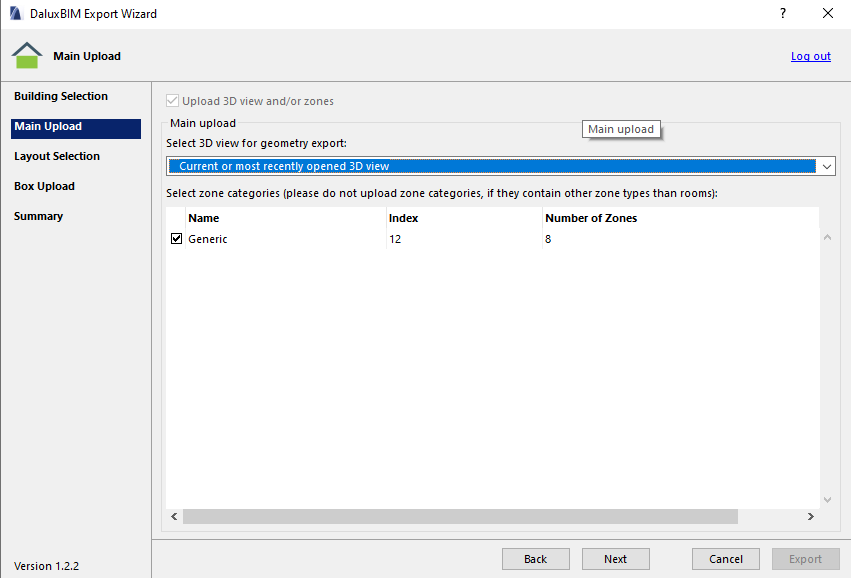

La fenêtre suivante vous demande de sélectionner les vues 3D et les zones que vous souhaitez exporter.

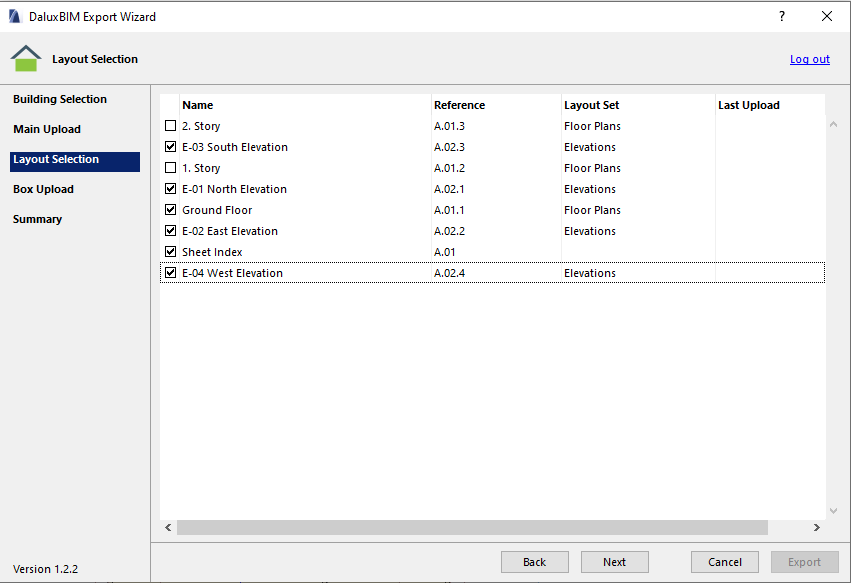

Dans la fenêtre suivante, sélectionnez les mises en page que vous voulez exporter.

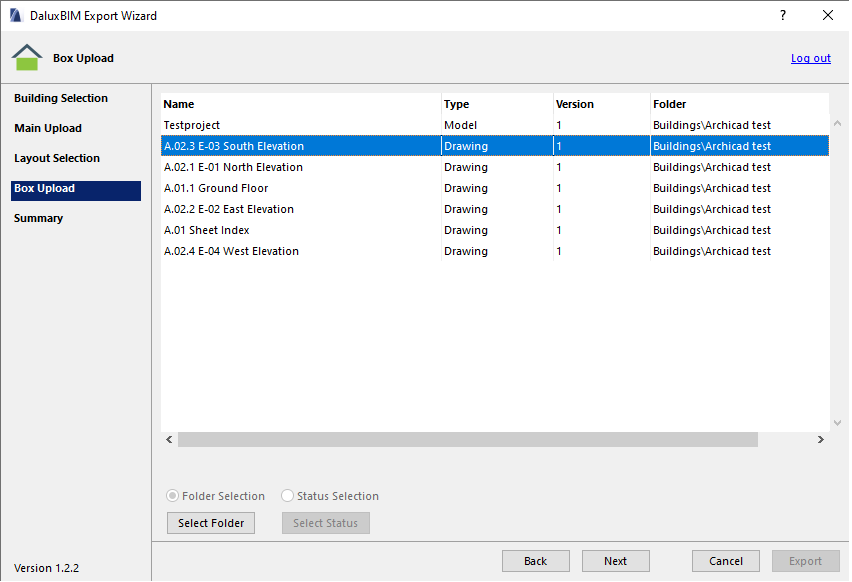

En cliquant sur "Next", choisissez où les mises en page doivent être placées sur Dalux Box. Pour changer d'emplacement, cliquez sur un fichier puis sur "Select Folder".
Si vous n'avez pas créé de structure de dossiers, vous pouvez toujours télécharger les fichiers, mais il serait préférable de gérer vos fichiers avec une structure de dossiers dès le début.
Vous pouvez également choisir un statut pour ces fichiers lors de l'export, en cliquant sur "Select Status" dans cette fenêtre.

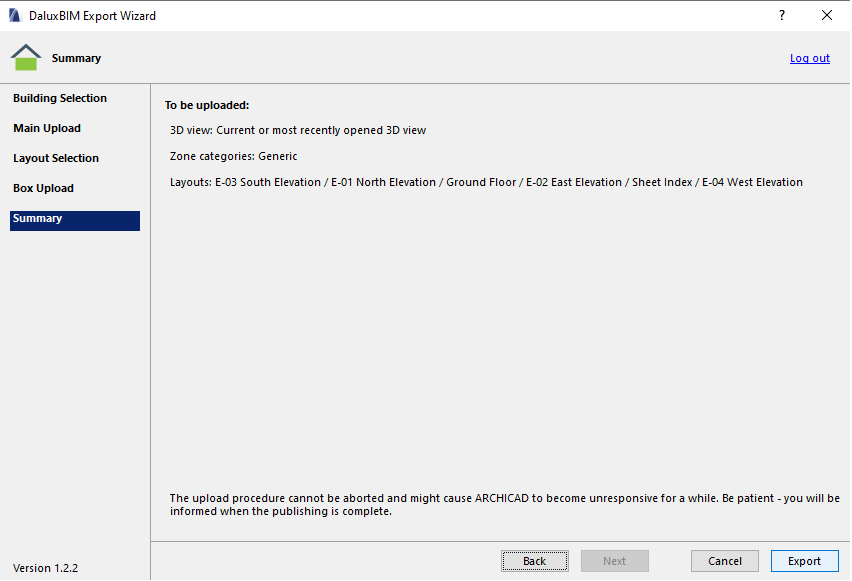

La dernière fenêtre résume ce qui est sur le point d'être exporté sur Dalux - cliquer sur "Export" pour lancer l'export.
