Cet article traitera de l'ajout, la gestion et l'affichage des nuages de points ajoutés à Dalux.
Les nuages de points sont un ensemble de points qui contiennent des coordonnées géométriques, des valeurs de couleur et de luminosité. Ils sont généralement générés par des scanners LIDAR, qui scannent une zone et collectent les points de données. Les points de données sont ensuite transformés en images 3D sous forme de nuage de points.
Les nuages de points dans Dalux peuvent être utilisés de plusieurs façons. Les utilisations les plus courantes impliquent la surveillance du processus de construction pour le contrôle de la qualité ou les comparaisons as-built.
Informations techniques
Dans la plupart des cas, le format de fichier recommandé pour une utilisation optimale est .laz, mais d'autres formats de fichiers fonctionneront très bien avec Dalux. Nous recommandons, si possible, de suivre les formats de fichiers préférés ci-dessous de gauche à droite.
.laz .las
.e57
.ply
.pts
.xyz
La taille maximale du fichier est de 8 Go.
Les fichiers .pts et .xyz varient dans leurs spécifications ; nous ne pouvons donc pas en garantir une interprétation correcte. Dans le cas où c'est le seul type de format disponible, un service comme Pointzip peut être utilisé pour convertir des fichiers en .laz.
Dalux ne supporte pas les fichiers .rcp.
Comment définir des nuages de points
Autorisations utilisateur
Les administrateurs de projet, les responsables de la planification de projet et les groupes d'utilisateurs disposant des autorisations « Modifier » pour les Positions peuvent gérer les nuages de points.

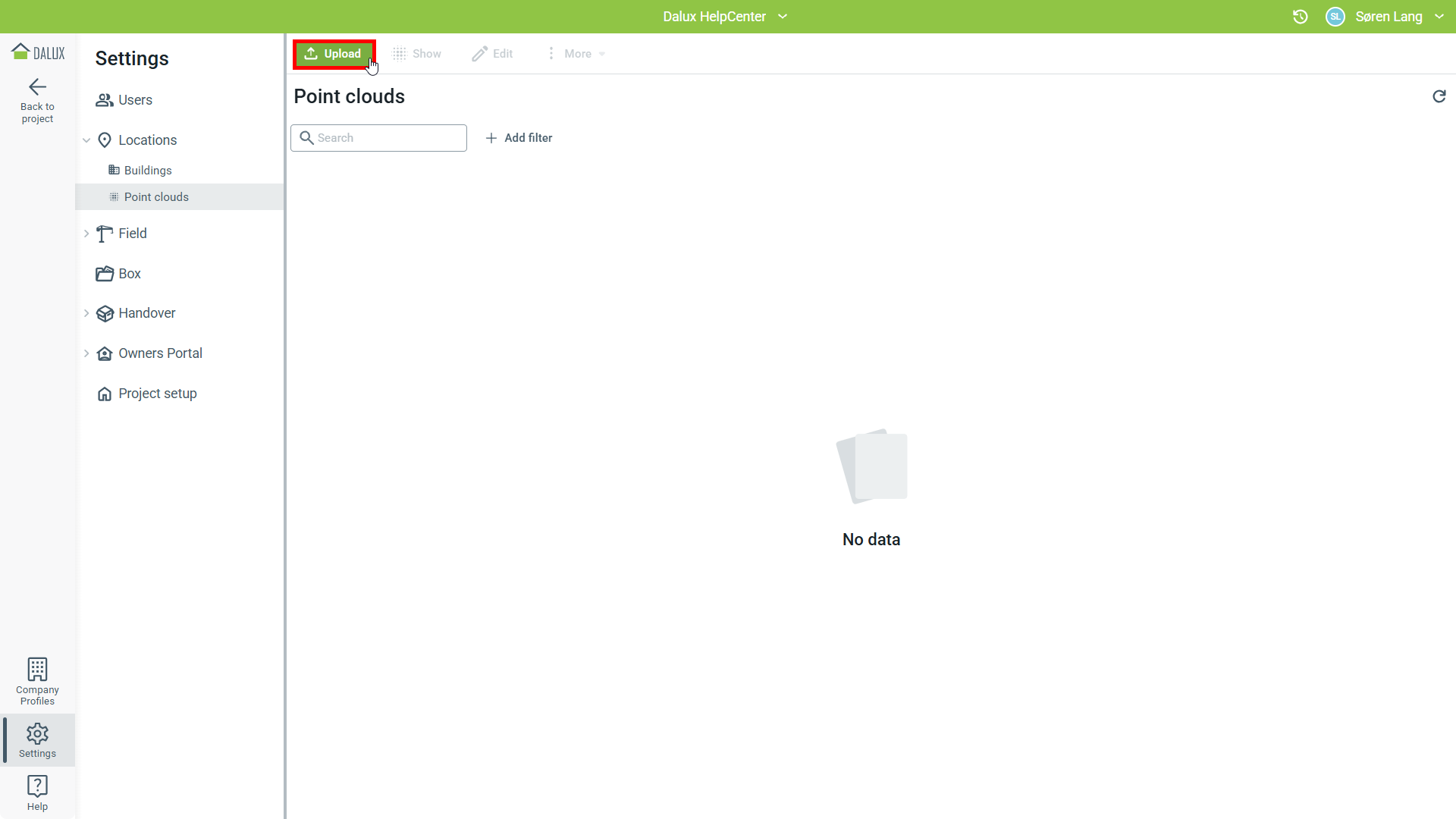

Pour ajouter des nuages de points, accédez à Réglages
Position
Nuages de points
Ajouter.

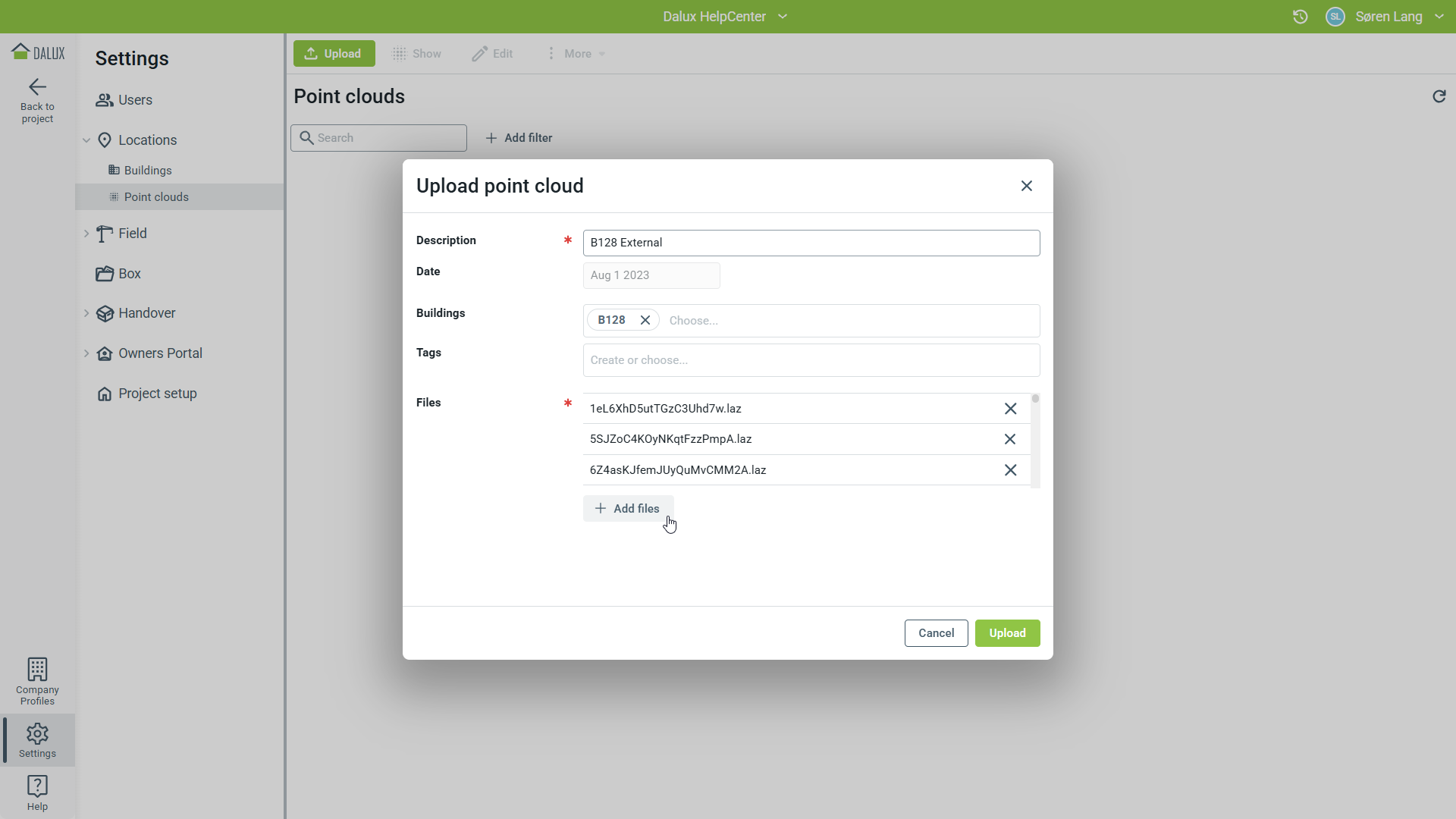

Ajouter une description et sélectionner le bâtiment associé au nuage de points.
Vous pouvez ajouter vos propres balises pour vous aider à filtrer et trier les nuages de points plus tard. L'étiquette sera également ce qui s'affiche dans Position.
Un ou plusieurs fichier(s) de nuage de points peu(ven)t être ajouté(s) en même temps. Lorsque les nuages de points sont ajoutés, Dalux traitera les fichiers avant qu'ils ne puissent être utilisés.

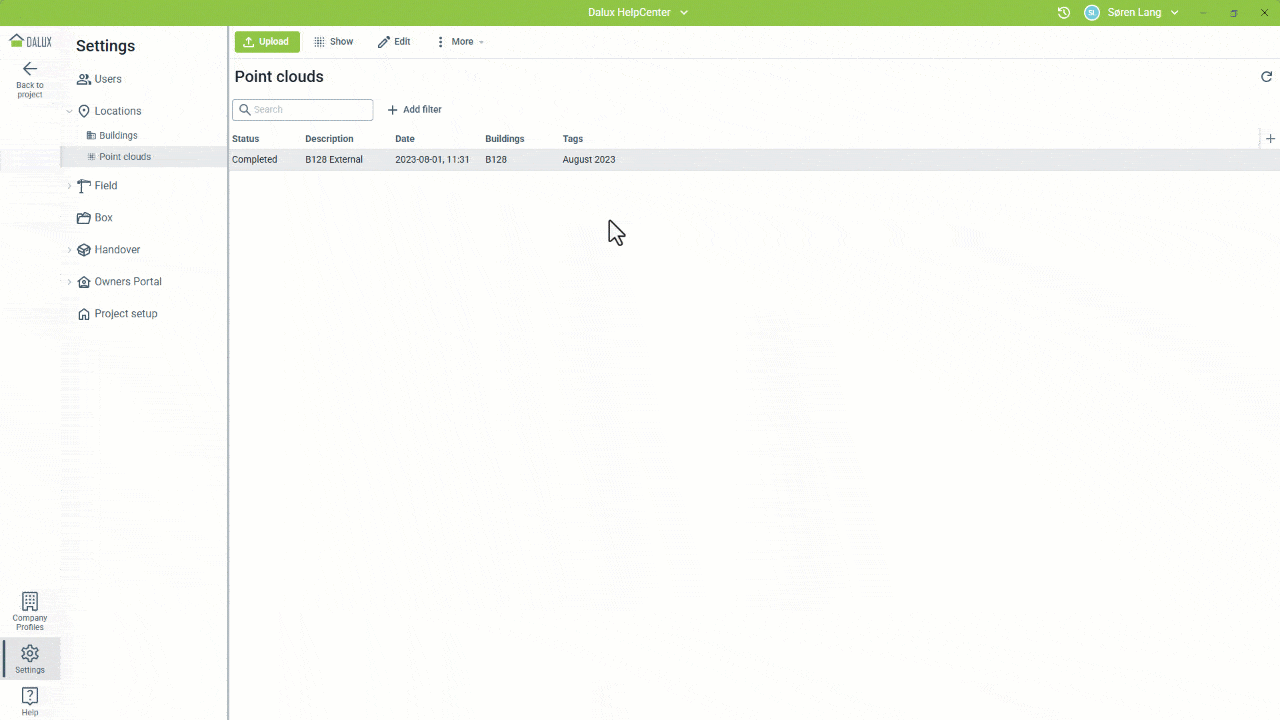

Les fichiers individuels peuvent être ajoutés ou supprimés du nuage de points, en sélectionnant le nuage de points et en cliquant sur Modifier.
Le nuage de points entier peut être supprimé en le sélectionnant, en cliquant sur Plus puis
Supprimer le nuage de points.
Si vous utilisez des nuages de points de différentes dates, créez un nouveau nuage de points et suivez le même processus.
Lorsque le nuage de points a été ajouté et traité, il peut être consulté en cliquant sur le nuage de points dans l'aperçu de liste, puis en cliquant sur Afficher dans le menu du haut.
Informations techniques
Comment télécharger des nuages de points depuis Dalux?
Si vous souhaitez télécharger des données de nuage de points depuis Dalux accédez à :
Réglages
Position
Nuages de points
Sélectionnez un nuage de points de l'aperçu de liste
Modifier.

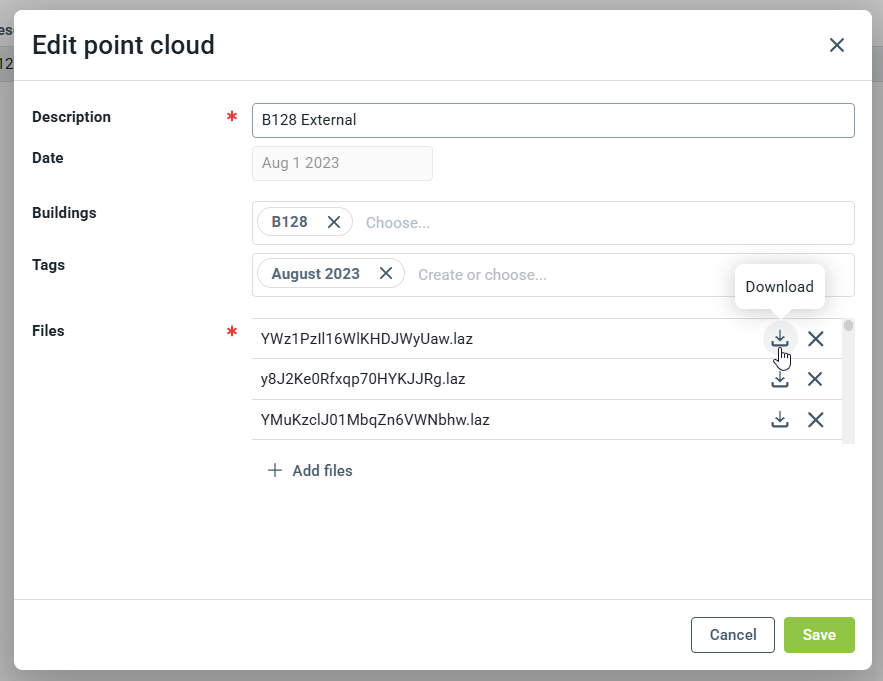

Cela ouvrira le nuage de points et chaque fichier pourra être téléchargé en cliquant sur l'icône .
Comment utiliser les nuages de points avec Position

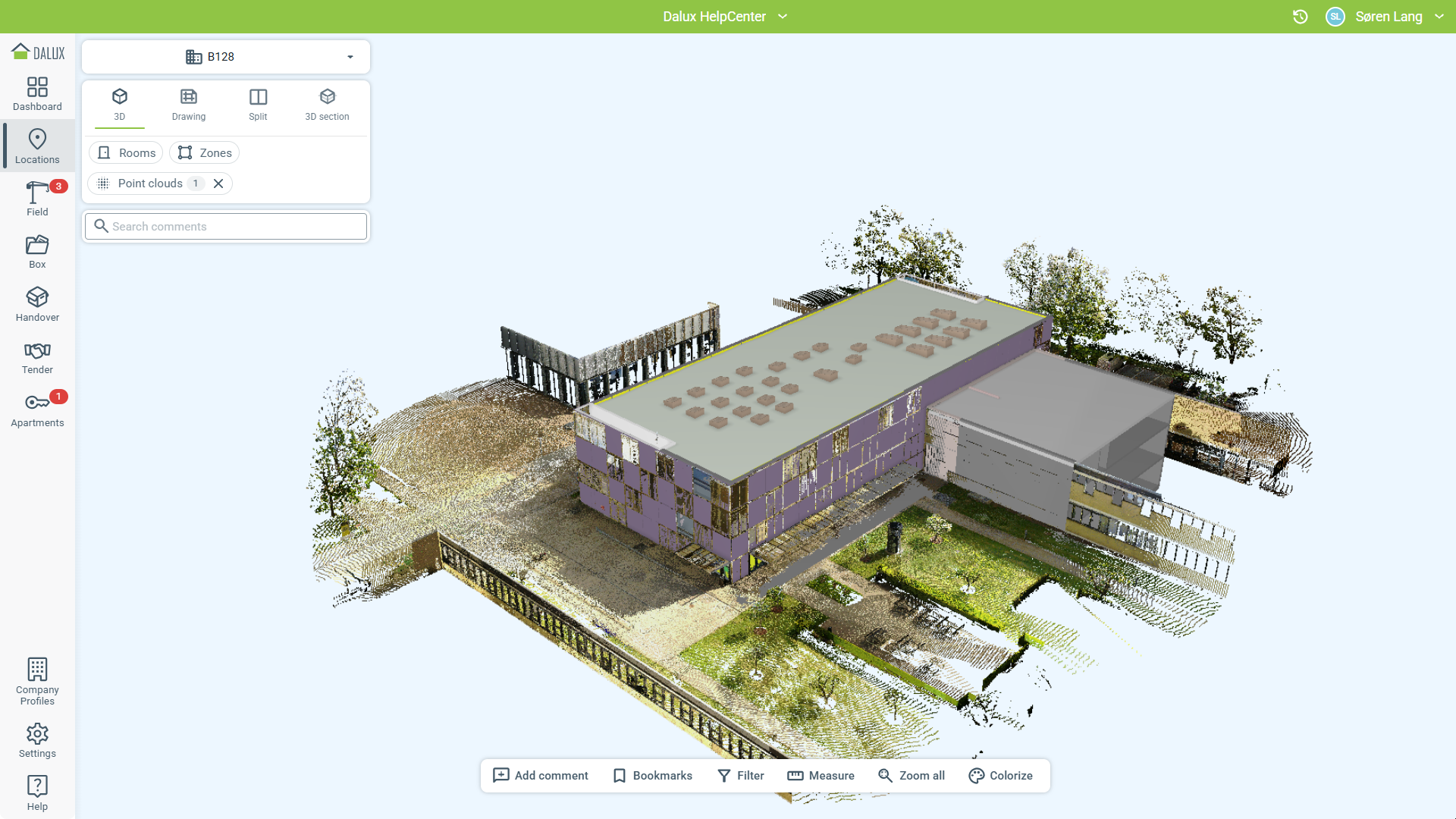

Si les nuages de points et un modèle 3D sont alignés, le nuage de points peut être affiché avec le modèle 3D. Les nuages de points peuvent être visualisés depuis Position.
Accédez à Position et sélectionnez le bâtiment associé au nuage de points.

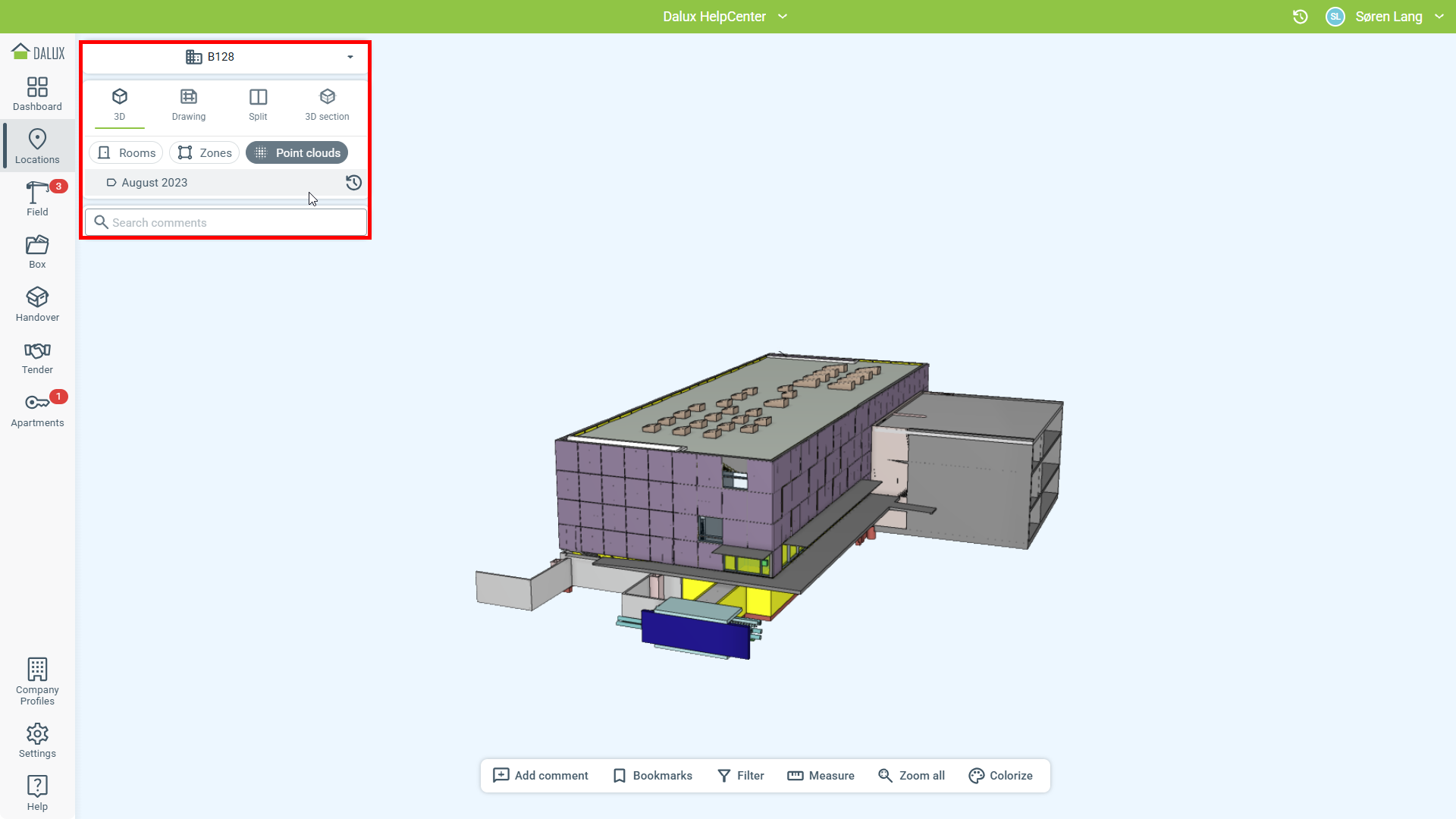

Les nuages de points sont accessibles à partir du 3D. Cliquez sur 3D
Nuages de points. Vous pouvez ensuite sélectionner le nuage de points à visualiser.
Le nuage de points est affiché avec le modèle 3D, et la navigation en 3D fonctionne comme d'habitude dans Dalux.

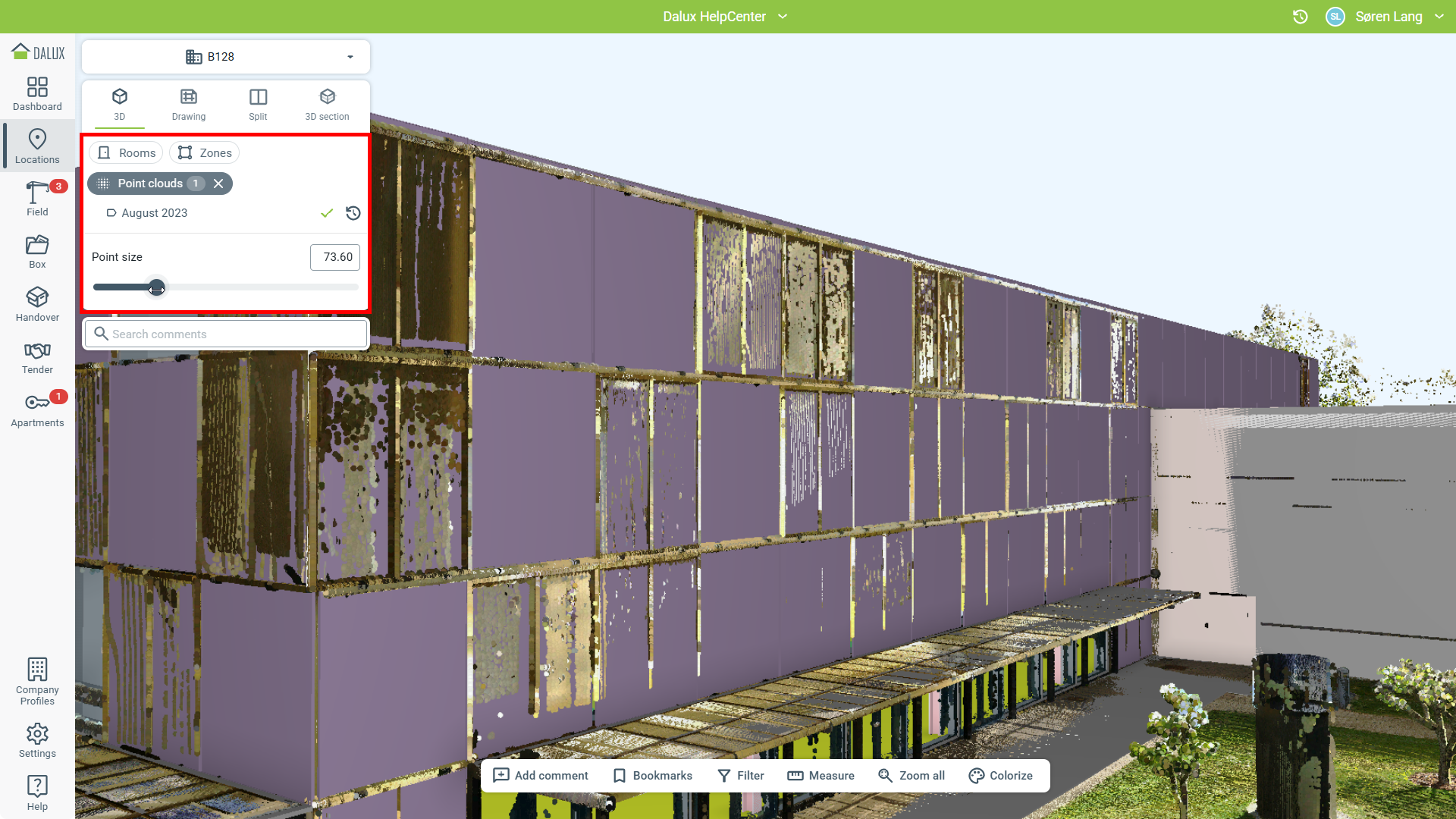

Lors de l'utilisation de la version navigateur de Dalux, l'option de modifier la taille des points à l'aide du curseur 'Taille des points' est disponible. Réduisez le niveau de détail en définissant une valeur plus élevée pour accélérer l'affichage. Pour un niveau de détail plus élevé, définissez une taille de point plus petite.
Comparer les nuages de points avec le modèle 3D
Dans Field Pro et InfraField Pro, vous pouvez comparer votre nuage de points avec votre modèle. Dalux marque les points qui diffèrent de votre modèle par une distance définie. Activez 'Comparer avec 3D' dans le menu Position et définissez le seuil à la distance souhaitée. Dalux utilisera le code couleur pour indiquer les points au-dessus ou en dessous du seuil.
