Veuillez noter que cette vidéo est uniquement pour Dalux FM et la version du plugin 6.2.0 et ultérieure.
Veuillez consulter cet article pour importer des modèles Revit vers Dalux Build : Comment charger des modèles 3D et des plans à l'aide du plugin Revit
Le plugin Revit est un plugin développé par Dalux qui s'intègre à Revit, prenant en charge diverses fonctions telles que le chargement de modèles et de dessins, la création de commentaires (Dalux Box) et l'intégration avec la fonction de validation du modèle (Dalux Box).
Cet article expliquera comment vous pouvez utiliser le plugin Revit pour charger des modèles directement depuis Revit vers votre instance Dalux FM.
AVERTISSEMENT
Le changement du modèle du projet modifiera l'identifiant unique du fichier Revit, empêchant les mises à jour des fichiers Revit existants.
De plus, tous les équipements avec des Instances de BIM affectées perdront leur connexion aux objets BIM correspondants.
Charger se réfère aux opérations effectuées dans le plugin Dalux pour envoyer des données vers Dalux FM.
Importer fait référence aux opérations effectuées dans Dalux FM après un chargement réussi, utilisées pour mettre à jour les données de Position.
Lisez cet article pour savoir comment faire : Comment importer votre modèle BIM et vos plans
Pour apprendre à installer le plugin et utiliser ses autres fonctionnalités, lisez Comment configurer le plugin Revit.
Attention
Ce plugin ne fonctionne qu'avec les versions complètes de Revit. Veuillez vous assurer que votre version de Revit est compatible avec la version du plugin. La mise à jour de Revit peut causer des problèmes si la version du plugin et de Revit ne correspondent pas.
Avant de tenter de charger un modèle à l'aide du plugin Revit, assurez-vous que les coordonnées de votre projet sont correctement configurées pour le chargement. Cet article (Revit Survey Point) peut vous aider si vous n'êtes pas sûr ou si vous avez des problèmes de synchronisation.
Vidéo
Cette vidéo illustre l'ensemble du processus, depuis le chargement jusqu'à l'import.
Comment charger votre modèle BIM et vos fichiers de dessin
Droits des utilisateurs
Vous devez être dans un rôle utilisateur avec les droits pour modifier le BIM et les dessins sous Position sur l'instance Dalux FM concernée pour charger des documents depuis Revit. Si vous ne pouvez pas le faire, contactez l'administrateur Dalux FM.
Pour charger votre modèle depuis Revit vers Dalux, ouvrez Revit, assurez-vous d'être connecté à votre compte Dalux dans le plugin.
Sélectionnez une instance et un bâtiment

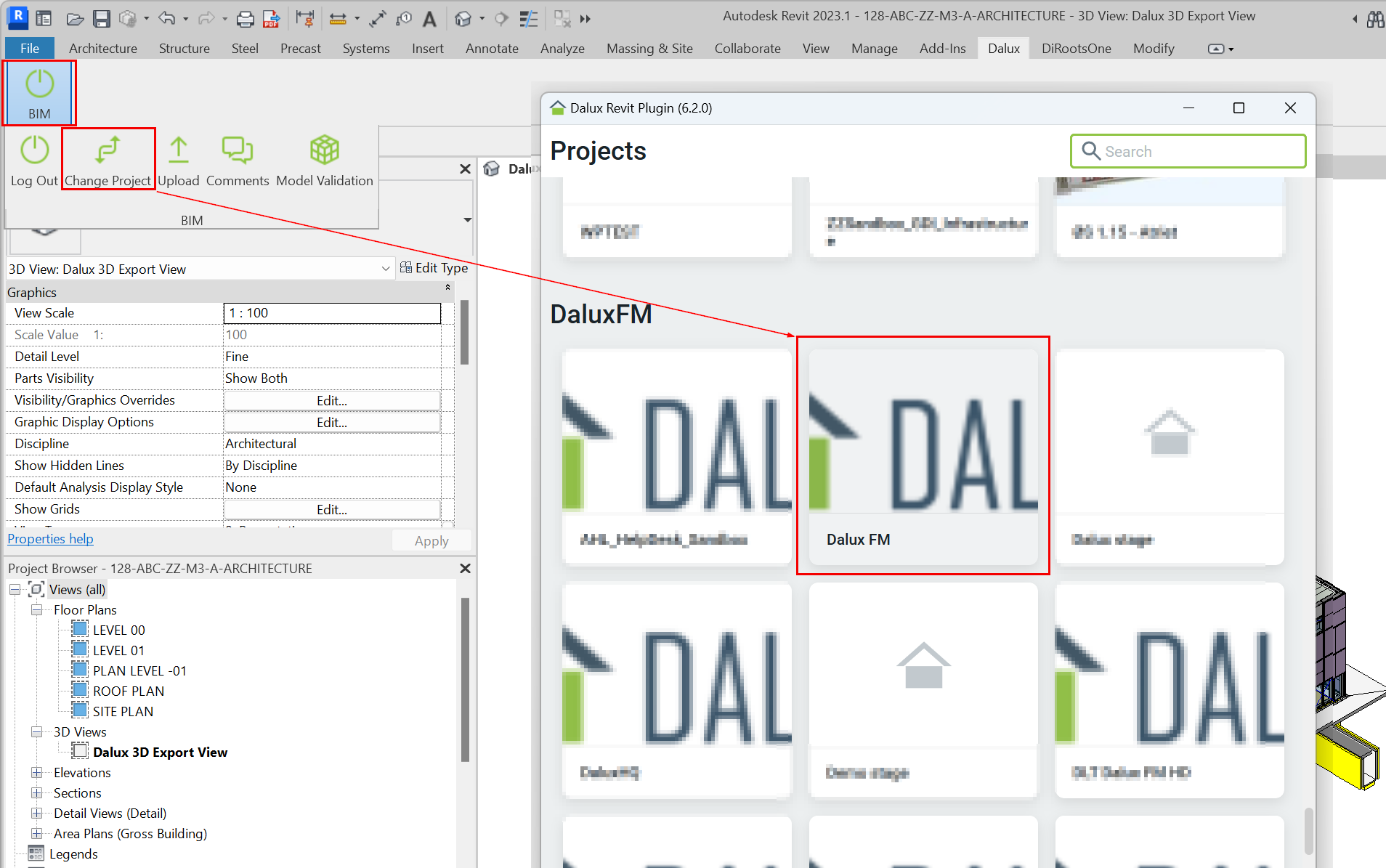

Sélectionnez ou modifiez le projet en cliquant sur "Changer de projet" et en sélectionnant une instance dans la liste.

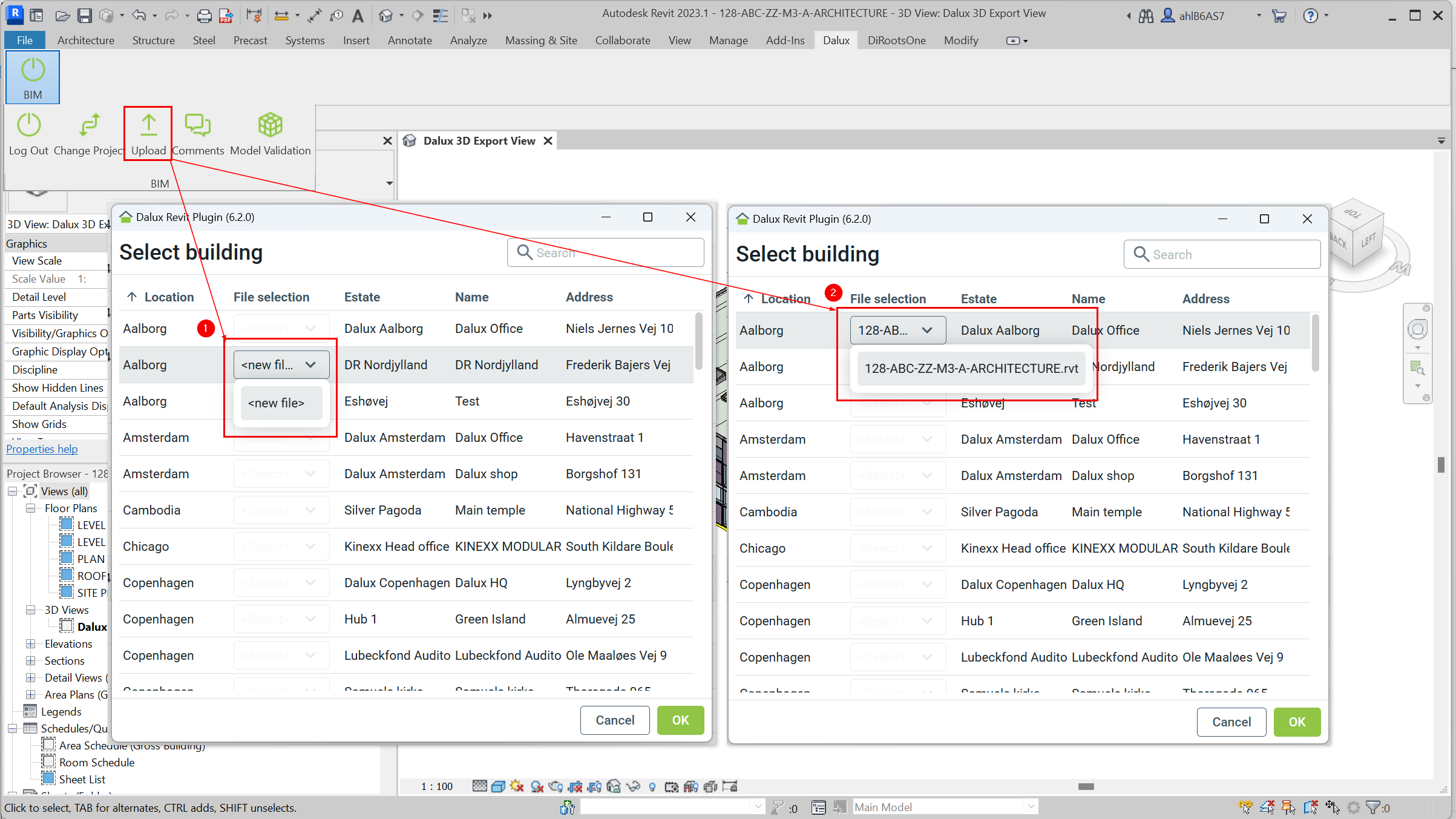

Cliquez sur "Charger", puis sélectionnez le bâtiment et le fichier vers lesquels vous souhaitez charger votre modèle.
S'il s'agit de la première fois que vous chargez ce modèle, sélectionnez "nouveau fichier" dans le champ Fichier. (1)
Si vous avez déjà chargé ce modèle, sélectionnez ensuite le fichier que vous souhaitez mettre à jour. (2)
Important !
Assurez-vous que le bâtiment où vous souhaitez charger votre fichier Revit existe déjà sur l'instance Dalux FM, car vous ne pouvez pas créer de nouveaux bâtiments via le plugin.
Charger des fichiers

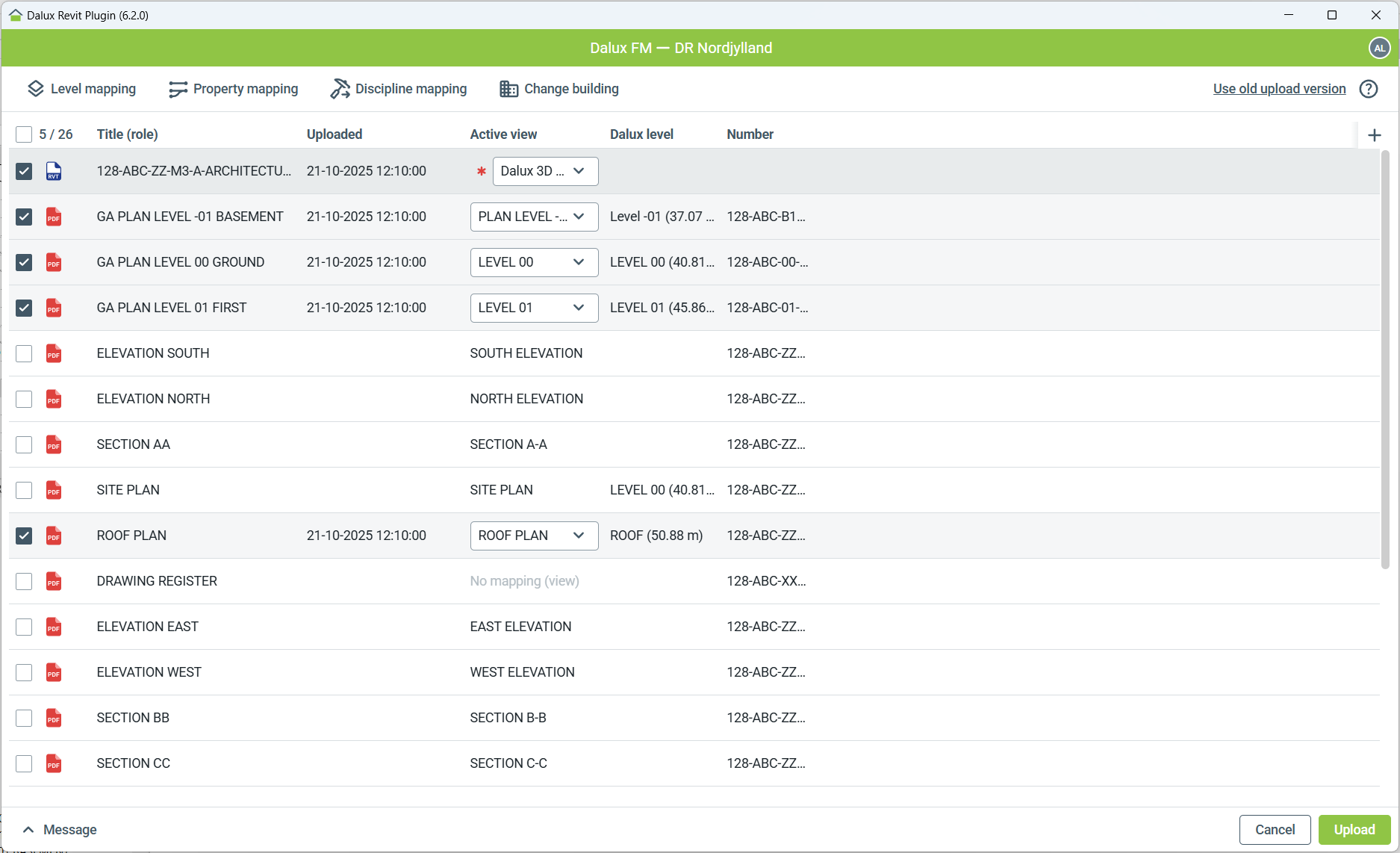

Depuis l'écran principal de chargement, vous pouvez sélectionner les fichiers que vous souhaitez charger et voir les métadonnées qui leur sont associées.
Cliquez sur l'icône en haut à droite pour ajouter plus de colonnes à la vue.
Remarque
Si c'est la première fois que vous effectuez un téléchargement, vous devez d'abord passer par les étapes suivantes : Mappage des niveaux,
Mappage des propriétés et
Mappage des disciplines (voir ci-dessous). Ces paramètres seront enregistrés pour les téléversements futurs.
Titre : Il s'agit du nom du fichier tel qu'il sera affiché dans Position.
Modifiez-le sous Cartographie des propriétés.
Téléchargé : Date du dernier chargement de ce fichier.
Vue active : Sélectionnez la vue qui détermine le niveau auquel ils doivent être mappés.
Sélectionnez « Pas de correspondance » si vous ne voulez pas que le dessin/feuille soit associé à un niveau.
Pour les modèles 3D, voir ci-dessousVue active (3D) ci-dessous.
Niveau Dalux : Le niveau vers lequel le dessin sera cartographié selon la vue active.
Numéro : Numéro de la feuille du dessin (éditable uniquement dans Revit).
Discipline : Discipline du dessin, saisissez la valeur manuellement ou mappez-la sous Cartographie des disciplines.
Sélectionnez les fichiers en cochant les cases, et la ligne sera mise en évidence.
Un astérisque orange indique un champ obligatoire, vous devez en sélectionner un pour pouvoir le charger.
Astuces et conseils
Vous pouvez effectuer une sélection multiple en maintenant Ctrl ou Shift enfoncés lors de la sélection de plusieurs lignes.
Feuilles
Une feuille se compose d'une vue ainsi que d'éléments supplémentaires tels que des légendes, du texte et des annotations.
Lorsque vous chargez une feuille dans Dalux FM et créez des équipements dessus, leurs positions sont liées au placement de cette vue sur la feuille.
Important !
Si vous modifiez ultérieurement la feuille dans Revit et déplacez la vue — même sans la supprimer —, tous les éléments associés et les ordres de travail correspondants dans Dalux FM seront déplacés en conséquence. Cela s'explique par le fait que les objets Dalux FM déterminent leur emplacement en fonction de la position de la vue sur la feuille. Ainsi, des ajustements apportés dans Revit pour des raisons de disposition ou d'apparence peuvent involontairement déplacer les équipements dans FM.
Les feuilles seront chargées sous forme de fichiers PDF.
Vues
Une vue est toujours placée selon sa source et ne peut pas être repositionnée.
Les vues d’étage seront assignées au niveau sur lequel elles ont été créées, tandis que les sections et les élévations ne sont associées à aucun niveau.
Les vues seront téléchargées sous forme de fichiers DWG.
Fichiers de modèle
Les modèles fonctionnent de la même manière que les dessins. Cependant, il y a deux différences principales.
Exporter la pièce
Survolez l'icône du modèle et sélectionnez si vous devez inclure les pièces dans le chargement.
Vue active (3D)
Sélectionnez la vue 3D que vous souhaitez utiliser pour le chargement. Le niveau de détail (il est recommandé fin) et seuls les objets visibles dans cette vue seront chargés.
Cartographie des niveaux
AVERTISSEMENT
S'il existe déjà des niveaux dans votre instance Dalux FM, vous devez vous abstenir de créer des niveaux à partir de vos feuilles lors du chargement vers Dalux !
La cartographie des niveaux affiche les niveaux du modèle, vous permettant d'en mapper chacun à un niveau Dalux et d'en attribuer un nom.
Vous pouvez :
- Choisissez des niveaux existants s'ils ont déjà été créés dans Dalux.
- Créez-en un nouveau basé sur un niveau du modèle.
- Sélectionnez « Pas de correspondance de niveau », et le niveau ne sera pas chargé.
Astuces et conseils
Chargement de Revit avec des niveaux décalés et des pièces – Si votre bâtiment comporte des niveaux décalés (par exemple, un rez-de-chaussée composé de trois niveaux de hauteurs différentes), vous devez importer tous les niveaux qui contiennent des pièces dans Dalux. Cela garantit que les pièces peuvent être fusionnées au bon niveau. Sinon, les pièces seront alignées sur le niveau le plus proche, ce qui peut être inexact.
Cartographie des propriétés

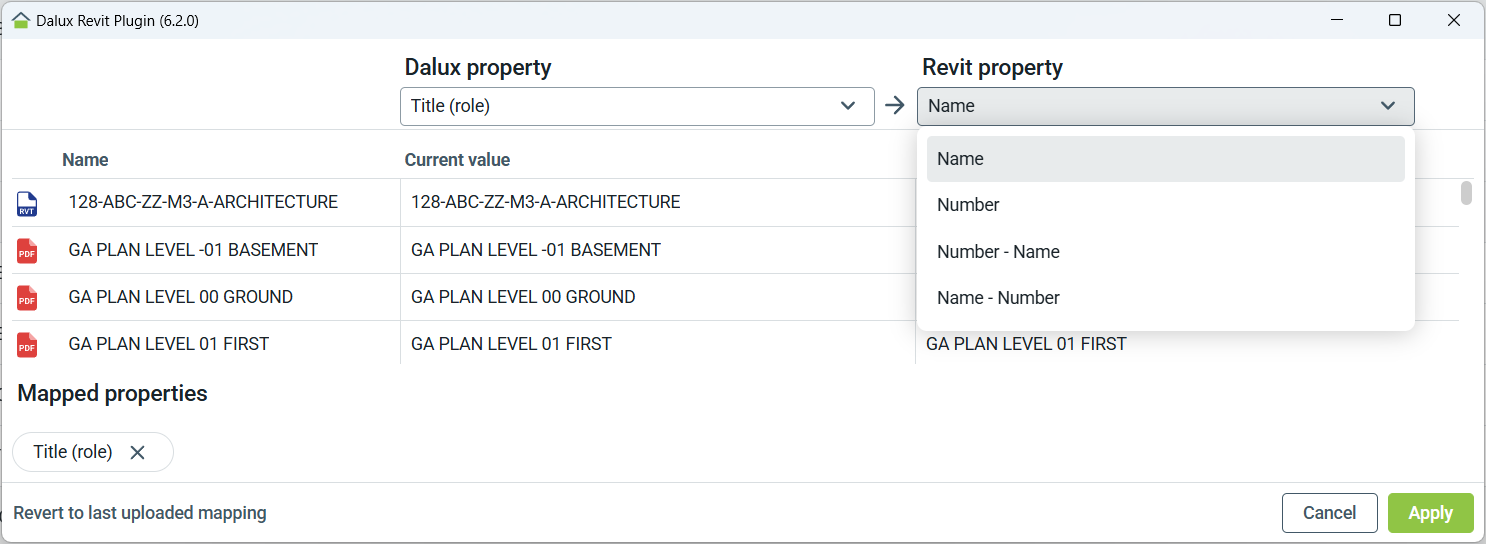

Cartographie des propriétés vous permet de spécifier le nom du fichier et de mapper les métadonnées Dalux à une propriété Revit.
Nom : Cette liste répertorie les dessins par nom de feuille ou de vue.
Propriété Dalux (propriété du document) : Cela vous permet de sélectionner le champ de métadonnées Dalux « Titre », qui définit le nom du fichier dans Dalux.
Propriété Revit : Cela vous permet de sélectionner les propriétés de feuille du modèle Revit. Il répertorie la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué 'Appliquer'.
Après avoir cliqué sur 'Appliquer' et chargé les fichiers sur Dalux, cette configuration sera enregistrée et réutilisée lors de votre prochain chargement.
Vous pouvez facilement restaurer la correspondance précédente utilisée lors du dernier chargement en cliquant sur 'Revenir à la correspondance chargée précédente' .
Astuces et conseils
Titre est le nom qui apparaît sous Position, donc gardez-le court et concis.
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis attribuer cette nouvelle propriété Revit à une propriété Dalux.
Cartographie des disciplines
La cartographie des disciplines vous permet de mapper la 'Discipline' et/ou la 'Sous-discipline' à l'aide de l'entrée de l'utilisateur ou d'une propriété Revit.
La discipline et la sous-discipline génèrent une structure de dossiers sous Position, ce qui facilite la séparation entre dessins architecturaux, mécaniques, de plan et de détail.
Propriété Dalux : Choisissez entre Discipline ou Sous-discipline. Il répertorie la valeur actuelle utilisée pour chaque fichier.
Propriété Revit : Sélectionnez les propriétés du modèle Revit que vous souhaitez utiliser pour les disciplines. Il répertorie la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué "Commit mapping".
Après avoir cliqué sur "Commit mapping" et chargé les fichiers sur Dalux, cette configuration sera enregistrée et réutilisée lors de votre prochain chargement.
Vous pouvez facilement restaurer la correspondance précédente utilisée lors du dernier chargement en cliquant sur "Revert to last uploaded mapping".
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis attribuer cette nouvelle propriété Revit à une propriété Dalux.
Message
En bas, vous pouvez saisir un message pour expliquer la raison du chargement.
Veuillez noter que vous ne pouvez ajouter qu'un seul message pour le chargement entier, et non pour chaque fichier.
Après le chargement
Lorsque vous avez terminé de configurer vos fichiers et que vous cliquez sur "Charger", vous verrez un écran de progression.
Après que tous les fichiers aient été chargés, vous verrez le résultat avec une coche pour chaque chargement réussi.
Si l'un des fichiers n'a pas été chargé, une icône d'information rouge apparaîtra à droite de chacun ; passez votre souris sur l'icône pour inspecter la raison.
Remarque
Votre modèle sera chargé dans le module Position en tant que fichier 'daluxbim' et non en tant que fichier .RVT réel. Vous devez importer les données pour mettre à jour le modèle et les plans Comment importer votre modèle BIM et vos plans.
