Dans Dalux, vous pouvez lier des documents à des groupes d'objets 3D dans le projet. De cette façon, vous pouvez ajouter une documentation pertinente aux groupes d'objets et trouver rapidement des informations sur les objets.
Cela vous permet d'accéder facilement aux documents pertinents en naviguant dans le modèle, sans avoir besoin de rechercher les documents dans Box.
Comment ajouter un document à un groupe d'objets
Informations techniques
Vous devez avoir des groupes d'objets 3D activés et configurés dans votre projet pour leur ajouter des documents. En savoir plus dans cet article : Comment créer des groupes d'objets 2D / 3D.

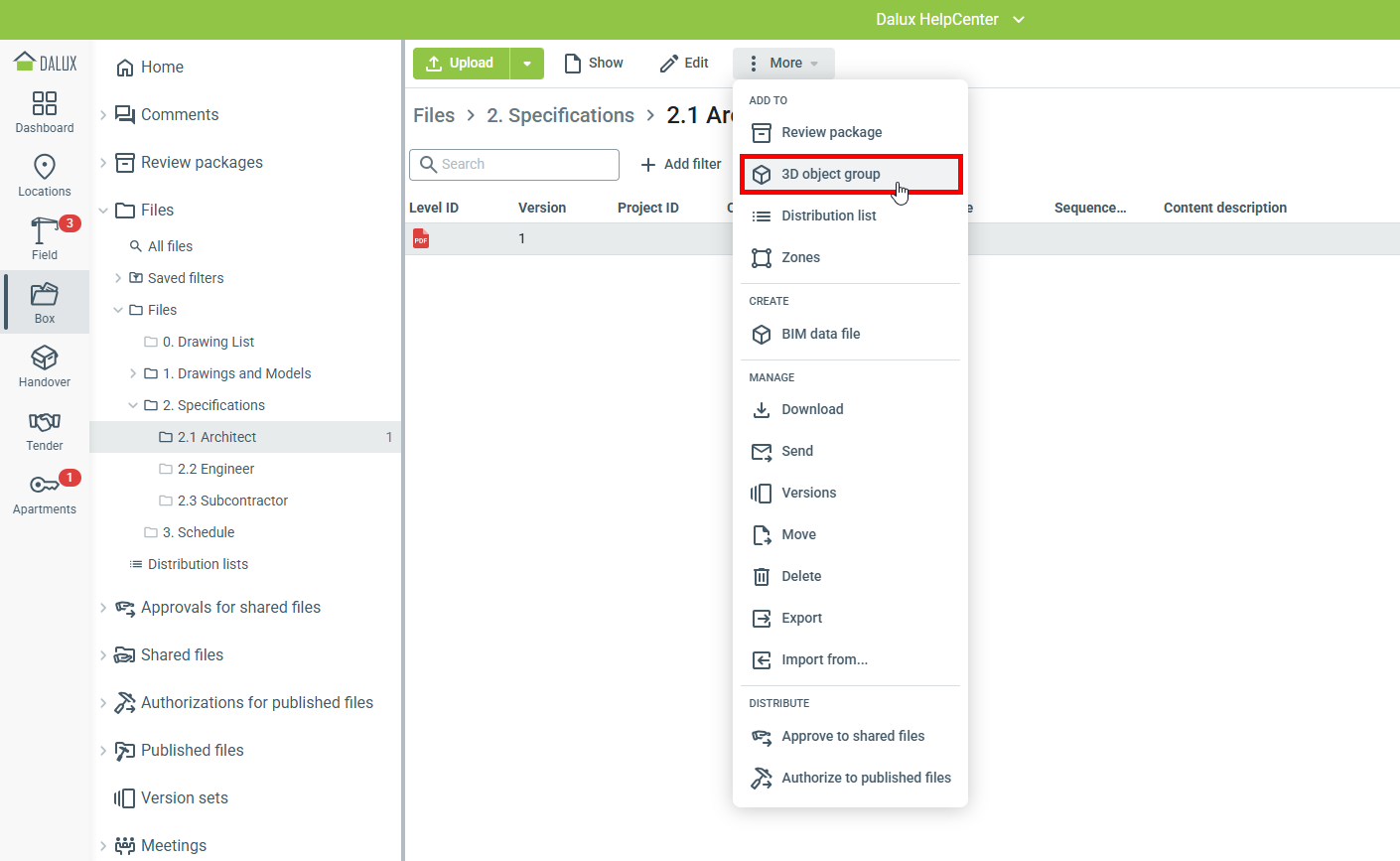

Pour ajouter un document à un groupe d'objets, allez à
Box
Trouver le document
Sélectionner un fichier
Plus
Ajouter à
groupe d'objets 3D:
Ensuite, sélectionnez le groupe d'objets auquel vous souhaitez ajouter votre document et cliquez sur 'OK':
Informations techniques
Si vous activez la fonctionnalité de zones de fichiers dans votre projet, les documents ajoutés à un groupe d'objets ne seront visibles sur les objets que si les documents ont été publiés.
Affichage des documents

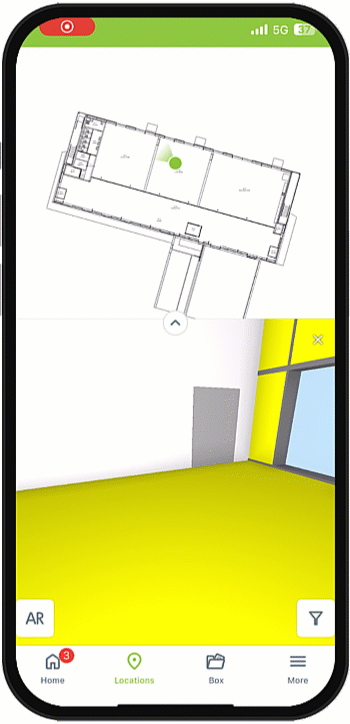

Affichage des documents sur les objets sur mobile
Pour trouver les documents associés aux objets au sein des groupes d'objets, allez à Positions. Sélectionnez le plan souhaité, puis cliquez sur
. Sélectionnez un objet du groupe qui inclut les documents ajoutés. Ensuite, cliquez sur la barre de propriétés pour voir les informations associées.
Conseils et astuces
Vous pouvez identifier si un objet est associé à un document en recherchant l'icône dans les propriétés lorsque l'objet est sélectionné.

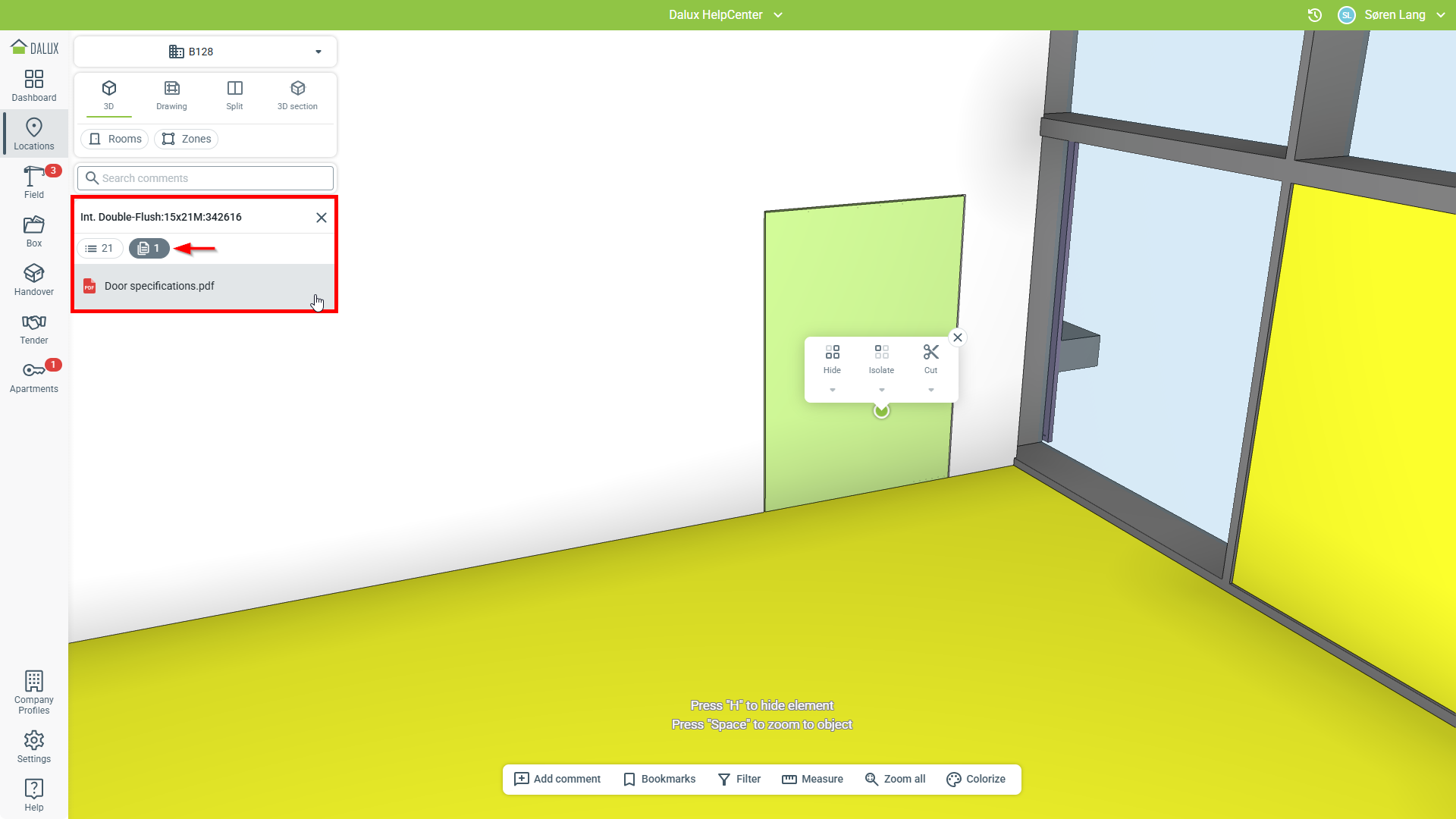

Affichage des documents sur les objets sur ordinateur
Pour accéder aux documents ajoutés aux groupes d'objets, allez à Positions. Ensuite, sélectionnez un objet dans le groupe d'objets et cliquez sur
dans la fenêtre des propriétés.
