Cet article explique comment créer des objets 2D et 3D à partir de plans ou de modèles dans Dalux.
Comment créer un groupe d'objets 2D

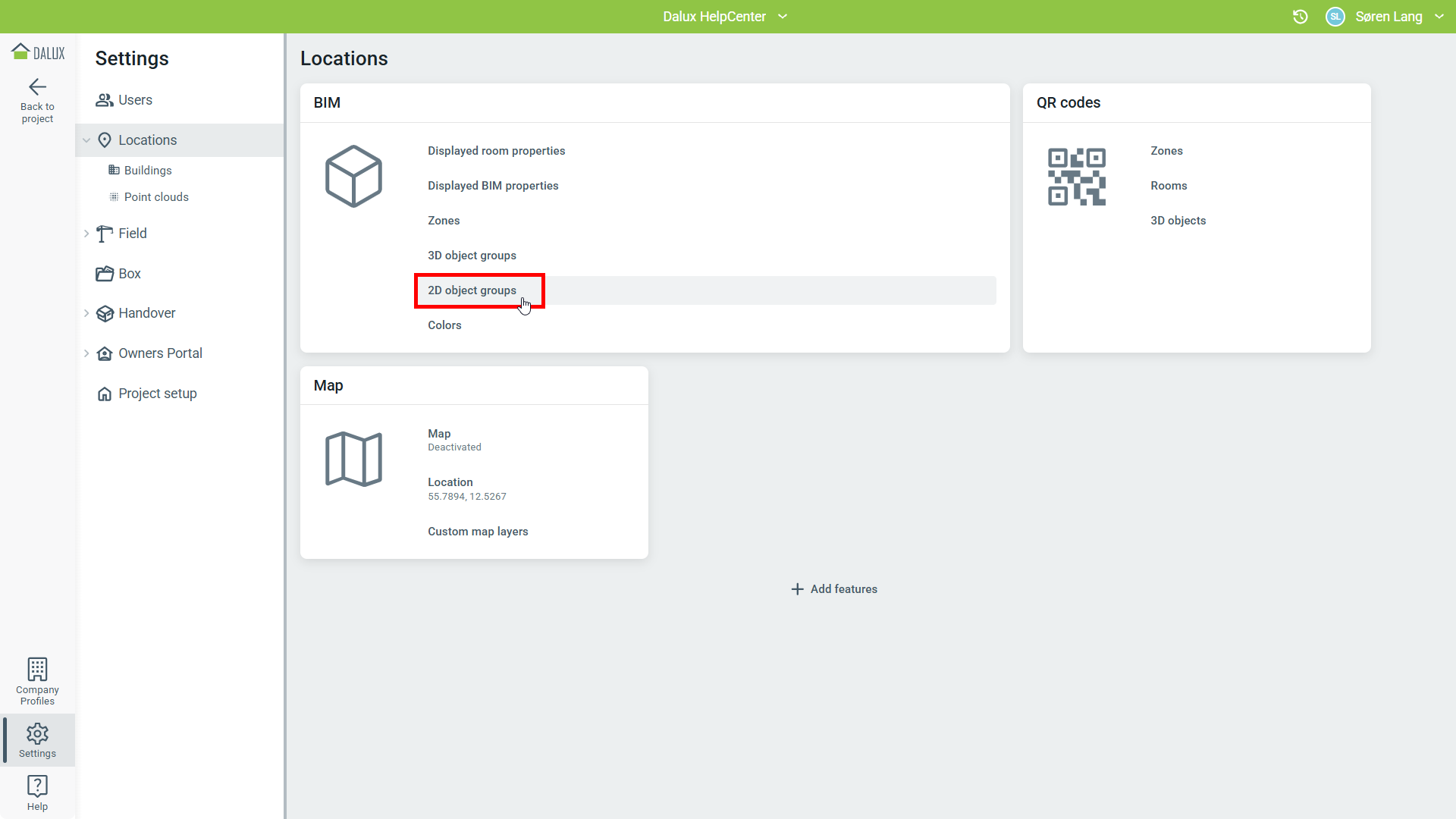

Ouvrez Réglages
Position
'Groupes d'objets 2D'
Sélectionnez un bâtiment.

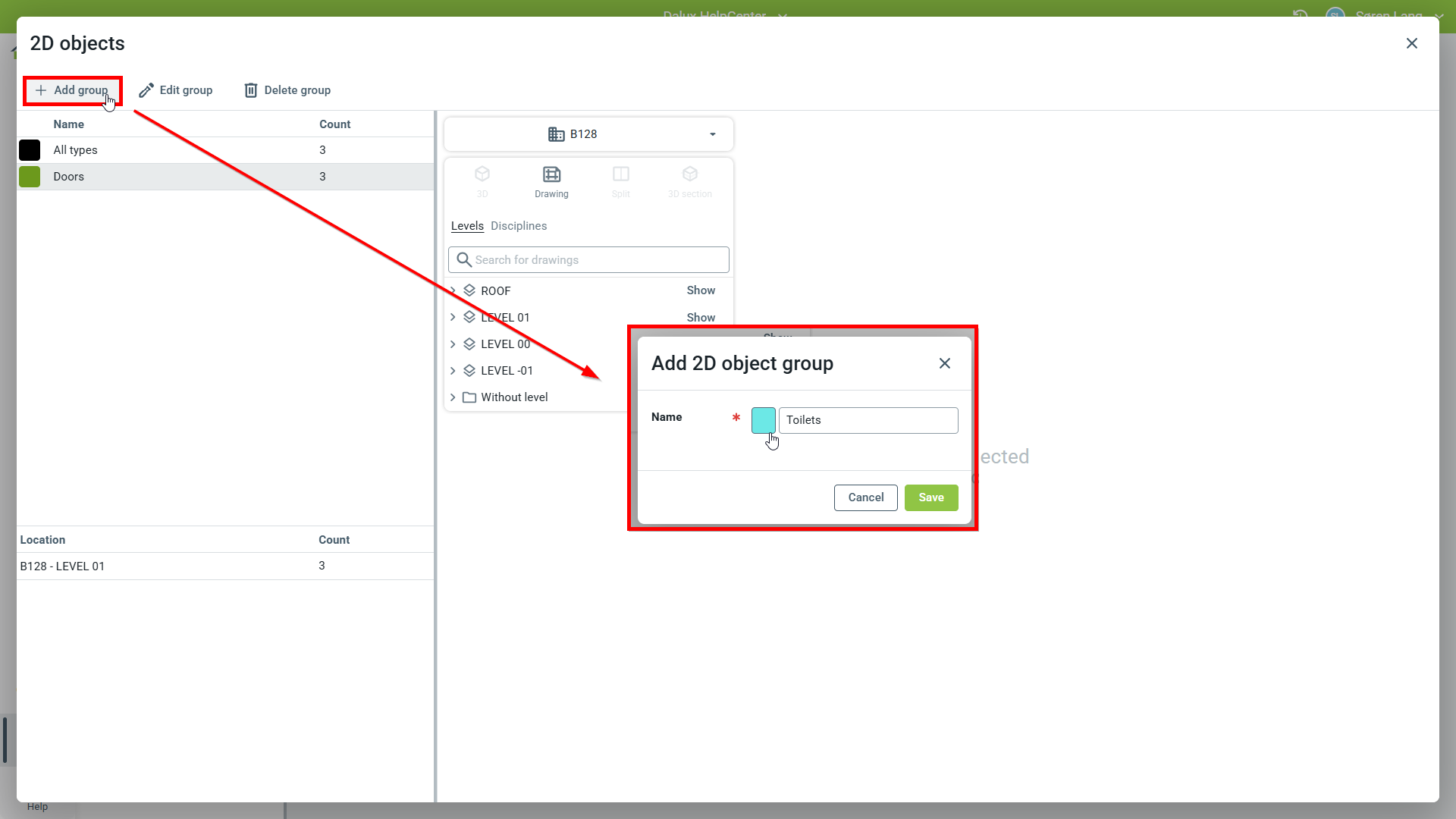

Vous pouvez créer un nouveau groupe d'objets 2D en cliquant sur Ajouter. Donnez un nom au groupe d'objets 2D et cliquez sur 'Enregistrer'.
Sélectionnez un bâtiment et un plan auquel vous souhaitez ajouter des objets 2D.

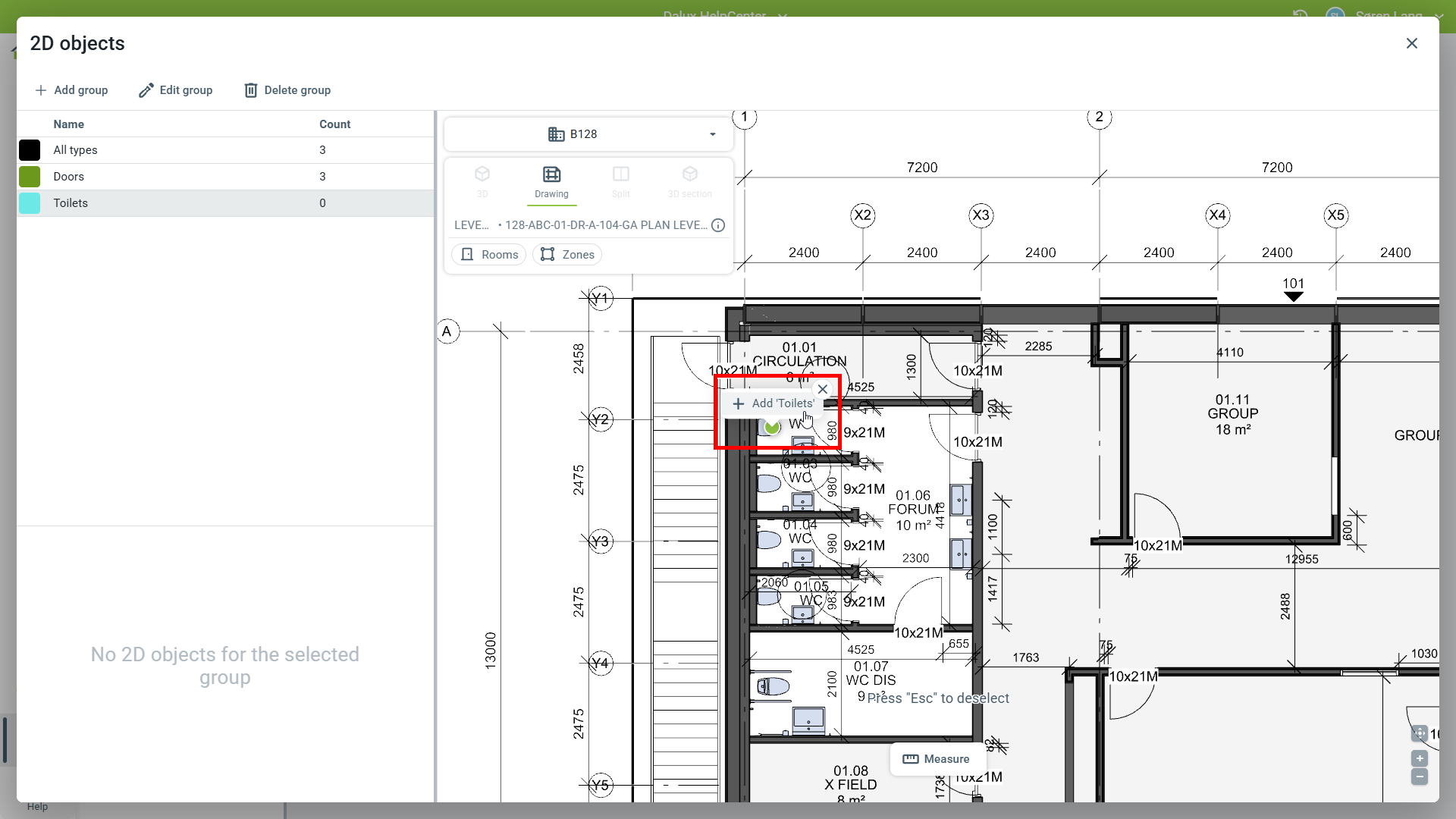

Cliquez sur le plan pour placer un objet 2D du groupe. Puis cliquez sur Ajouter. Le processus peut ensuite être répété, pour ajouter plus d'objets 2D.
Trucs et astuces
Si vous souhaitez utiliser des groupes d'objets 2D pour des plans d'inspection et des plans de contrôle, vous devrez également configurer des zones. Si vous avez besoin d'aide avec les zones, vous pouvez lire cet article : Zones et couches de zone.
Comment créer un groupe d'objets 3D

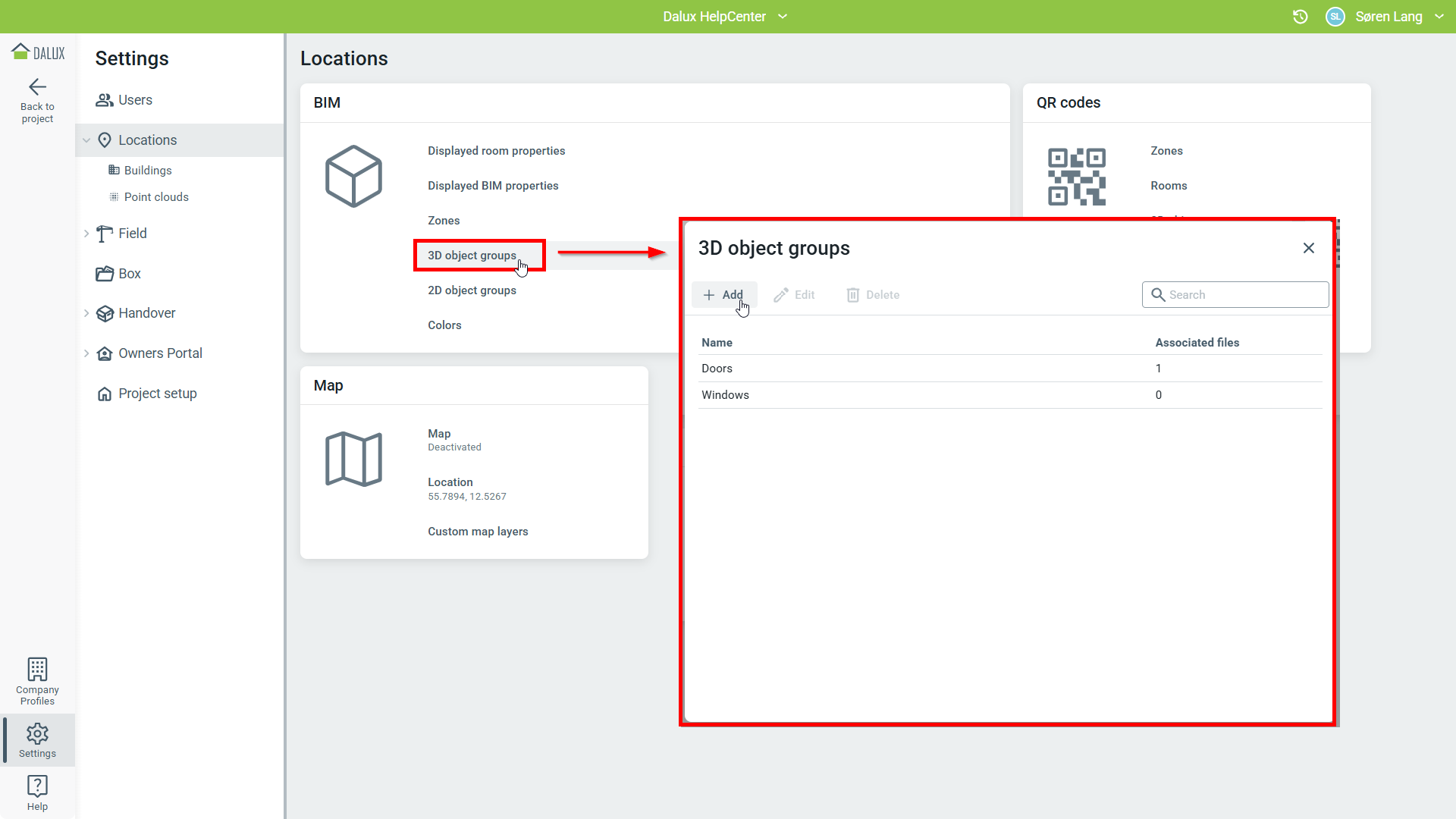

Allez dans Réglages
Position
'Groupes d'objets 3D'
Ajouter.

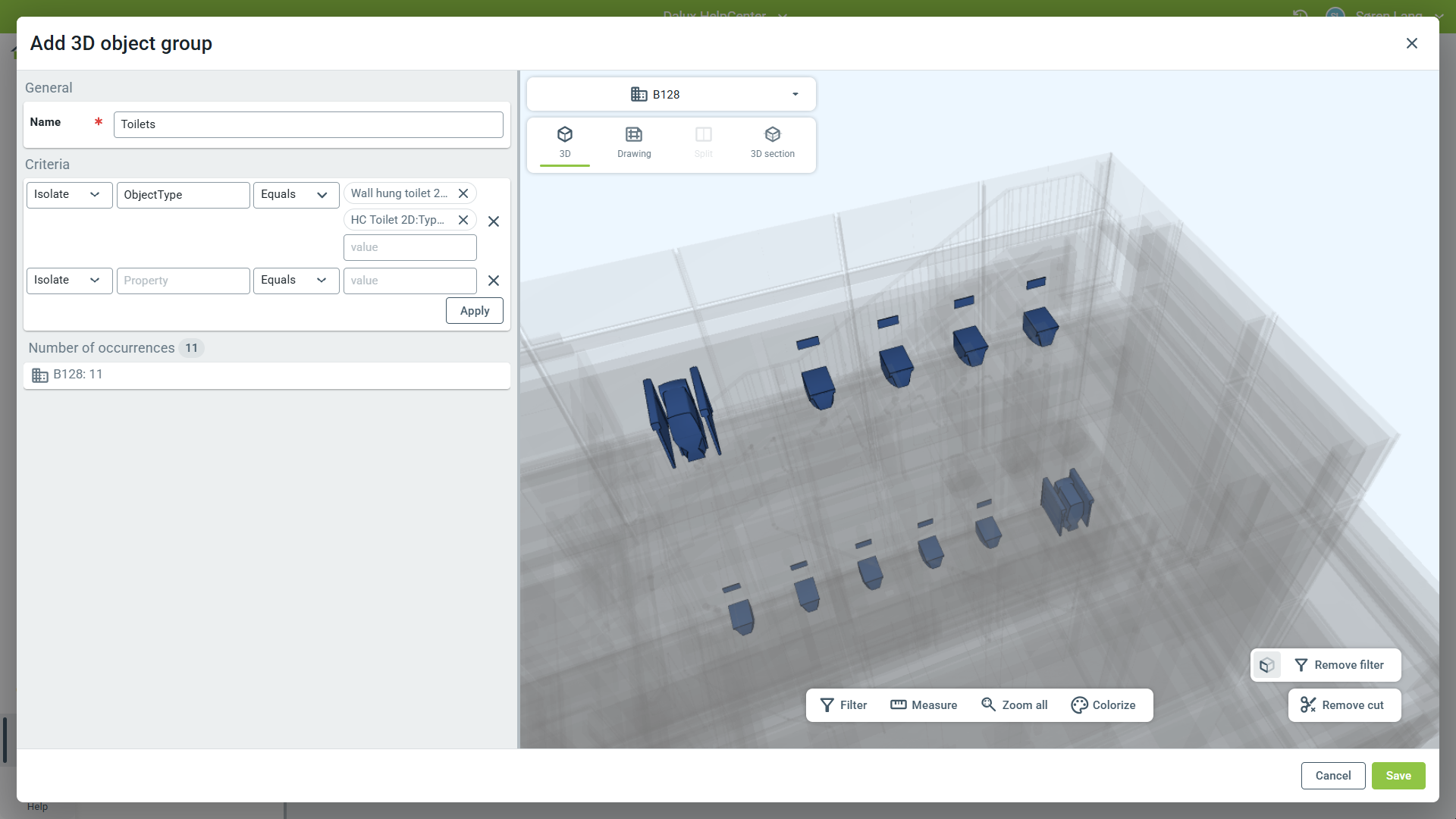

Entrez le nom du groupe d'objets 3D et sélectionnez un bâtiment.
Utilisez les filtres pour définir quels éléments des modèles vous souhaitez inclure dans le groupe. Vous pouvez définir des critères dans le menu à gauche. Vous pouvez également filtrer sur les valeurs des propriétés du modèle.
Vous pouvez en savoir plus sur l'utilisation des filtres dans cet article : Filtres et visualisation dans Position
Cliquez sur 'Enregistrer' pour ajouter les objets au groupe 3D.

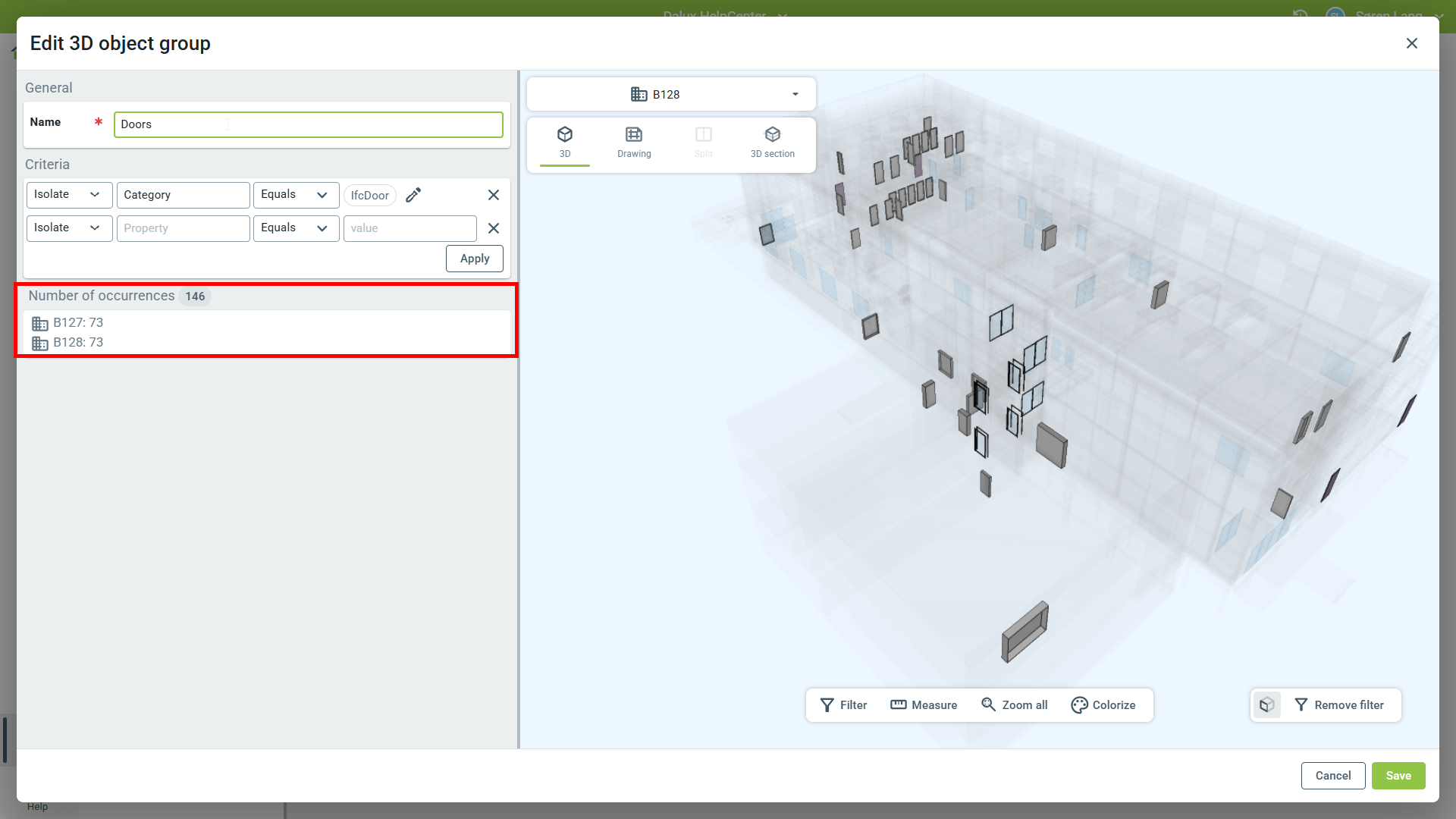

Lorsque vous sélectionnez un filtre, vous pouvez voir le nombre d'occurrences et les éléments dans l'affichage 3D. Votre filtre s'appliquera à tous vos bâtiments. Le nombre total d'occurrences et le nombre d'occurrences par bâtiment seront affichés.
