Dans cet article, nous vous montrons comment utiliser les surfaces brutes et nettes importées depuis des plans ou modèles pour gérer les espaces dans Dalux FM. Cela peut vous aider à organiser et à avoir un aperçu de l'utilisation de chaque espace. Nous aborderons comment ajouter des métadonnées personnalisées à chaque zone et comment utiliser ces données pour créer des aperçus codés par couleur.
Droits des utilisateurs
Les positions dans Dalux FM peuvent être gérées par les administrateurs ou les rôles des utilisateurs ayant accès au module Position.
Vous pouvez en savoir Plus sur les rôles des utilisateurs dans Dalux FM dans cet article : Inviter et gérer les utilisateurs dans Dalux FM.
Comment créer des champs définis par l'utilisateur pour les pièces
Avant de commencer avec la gestion de l'espace, nous vous recommandons de consulter les champs définis par l'utilisateur pour les pièces. Créer des champs définis par l'utilisateur vous permettra de les affecter aux différentes pièces, vous permettant ainsi de gérer vos espaces selon vos spécifications.

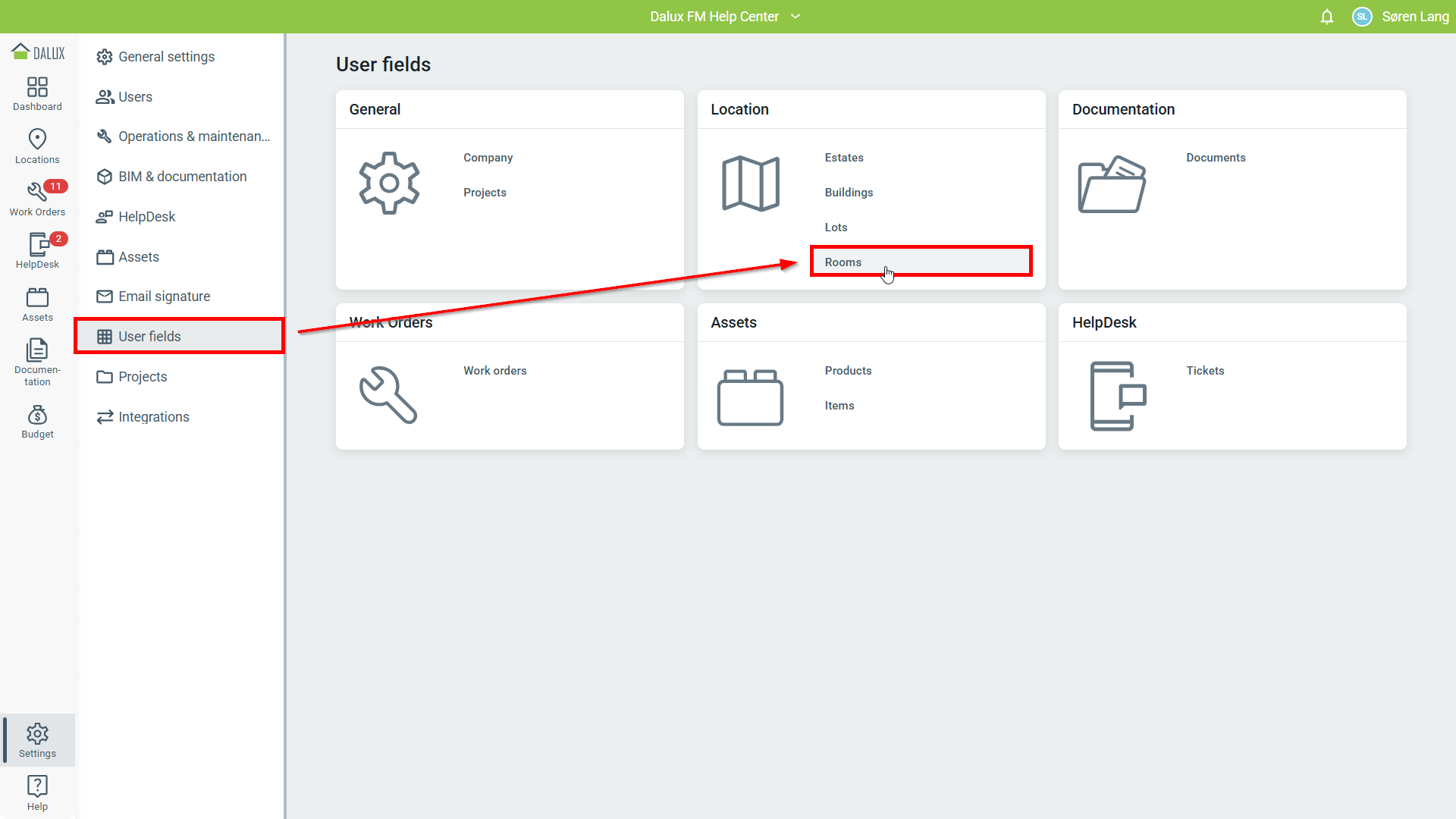

Allez dans Réglages
Champs utilisateur
'Pièces'.
Cela ouvrira une nouvelle fenêtre où les champs définis par l'utilisateur peuvent être ajoutés.

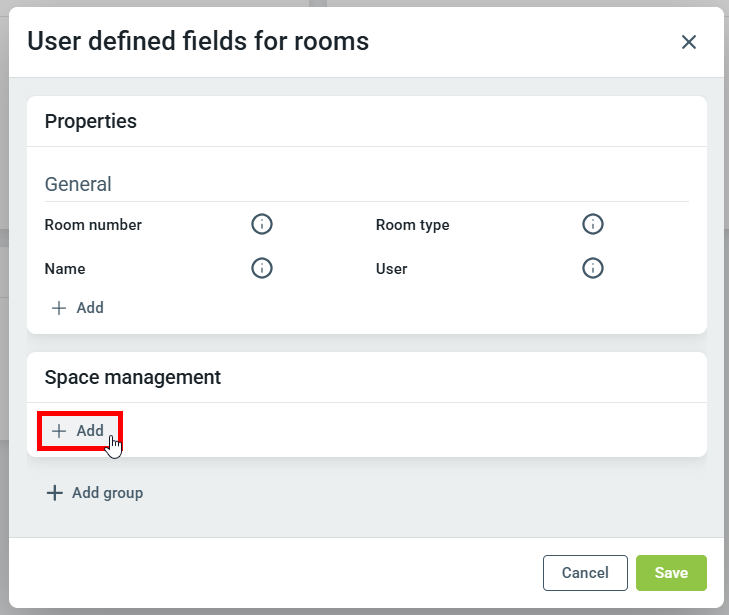

Vous pouvez soit créer un nouveau groupe, soit ajouter des champs à un groupe existant. Dans cet exemple, nous créerons un groupe 'Gestion de l'espace', en cliquant sur 'Ajouter un groupe'. Vous pouvez ensuite ajouter des champs définis par l'utilisateur à ce groupe, en cliquant sur 'Ajouter' sous le nom du groupe.
Il existe différentes options pour les champs définis par l'utilisateur. Ici, nous allons créer un champ appelé 'Utilisateurs' en utilisant la catégorie 'Liste'. Dans ce champ, nous pouvons ajouter des options spécifiques à choisir.
Lorsque vous avez terminé de créer des champs définis par l'utilisateur, cliquez sur 'Effectué'.
Comment gérer les espaces dans Dalux FM

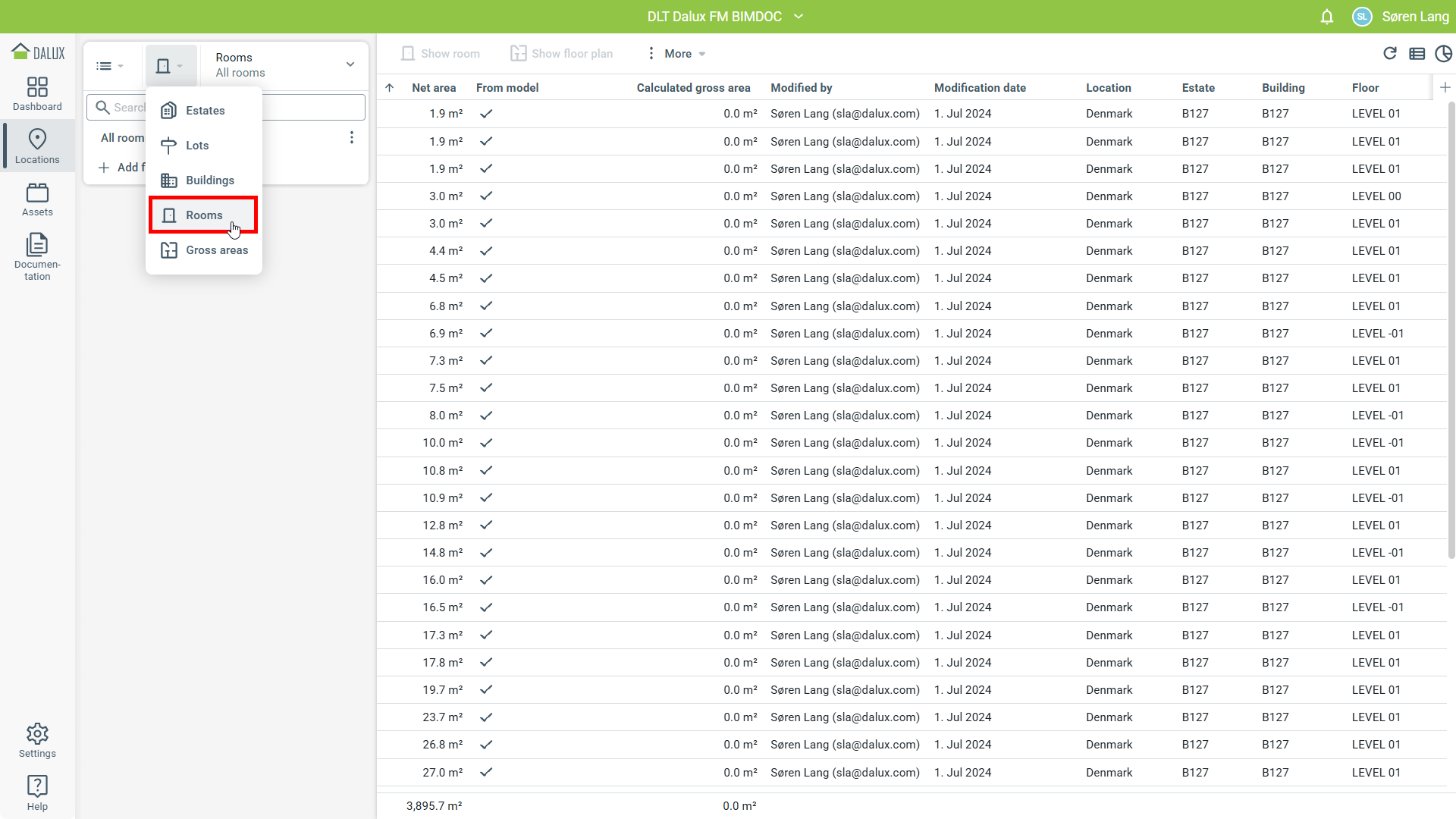

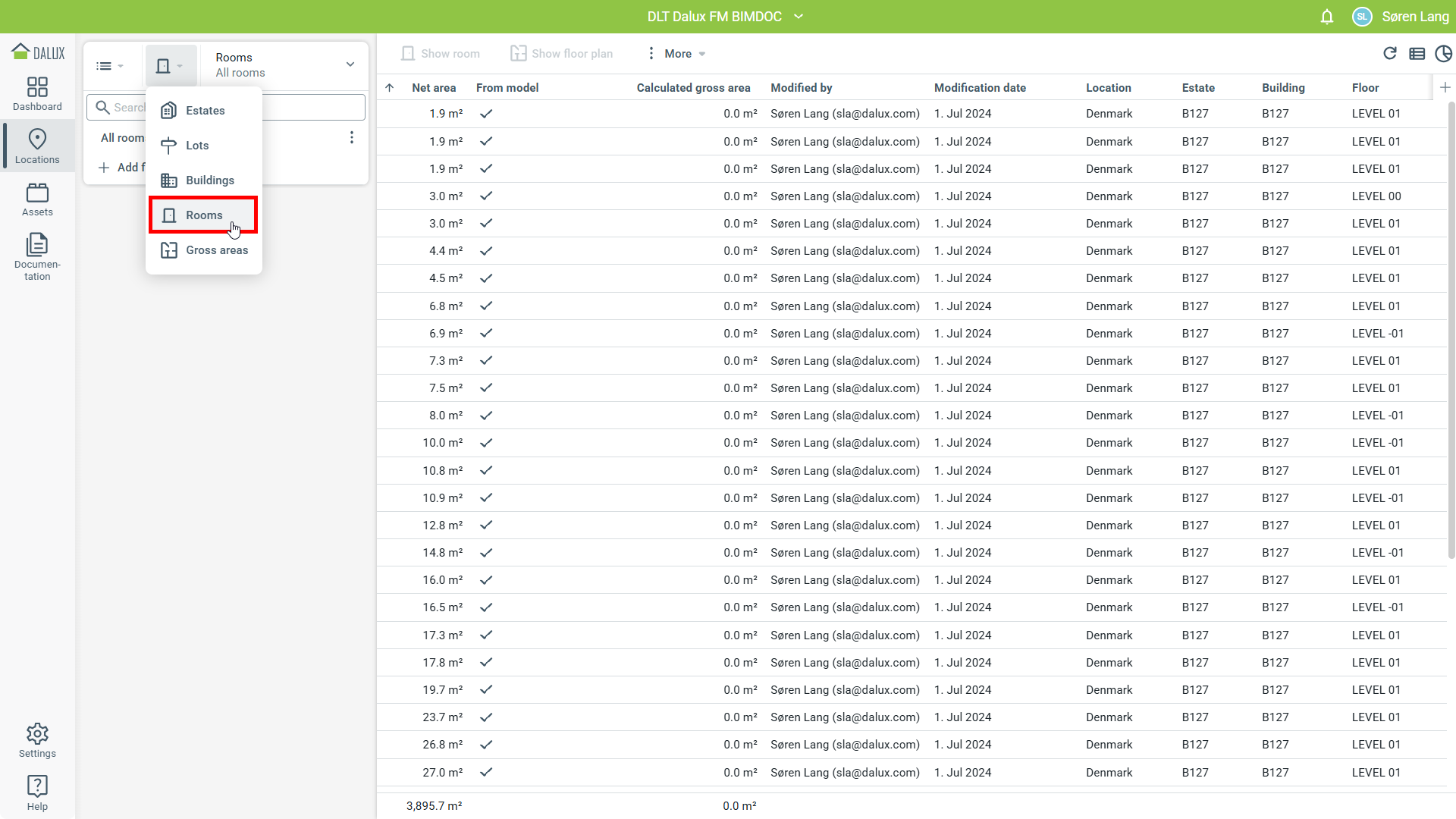

Vous pouvez gérer vos espaces en accédant à l'onglet Position dans la barre latérale. Ensuite, allez dans
Pièces.
À partir de là, toutes les pièces de l'instance peuvent être vues. Les surfaces brutes et nettes par pièce peuvent être vues dans la liste.

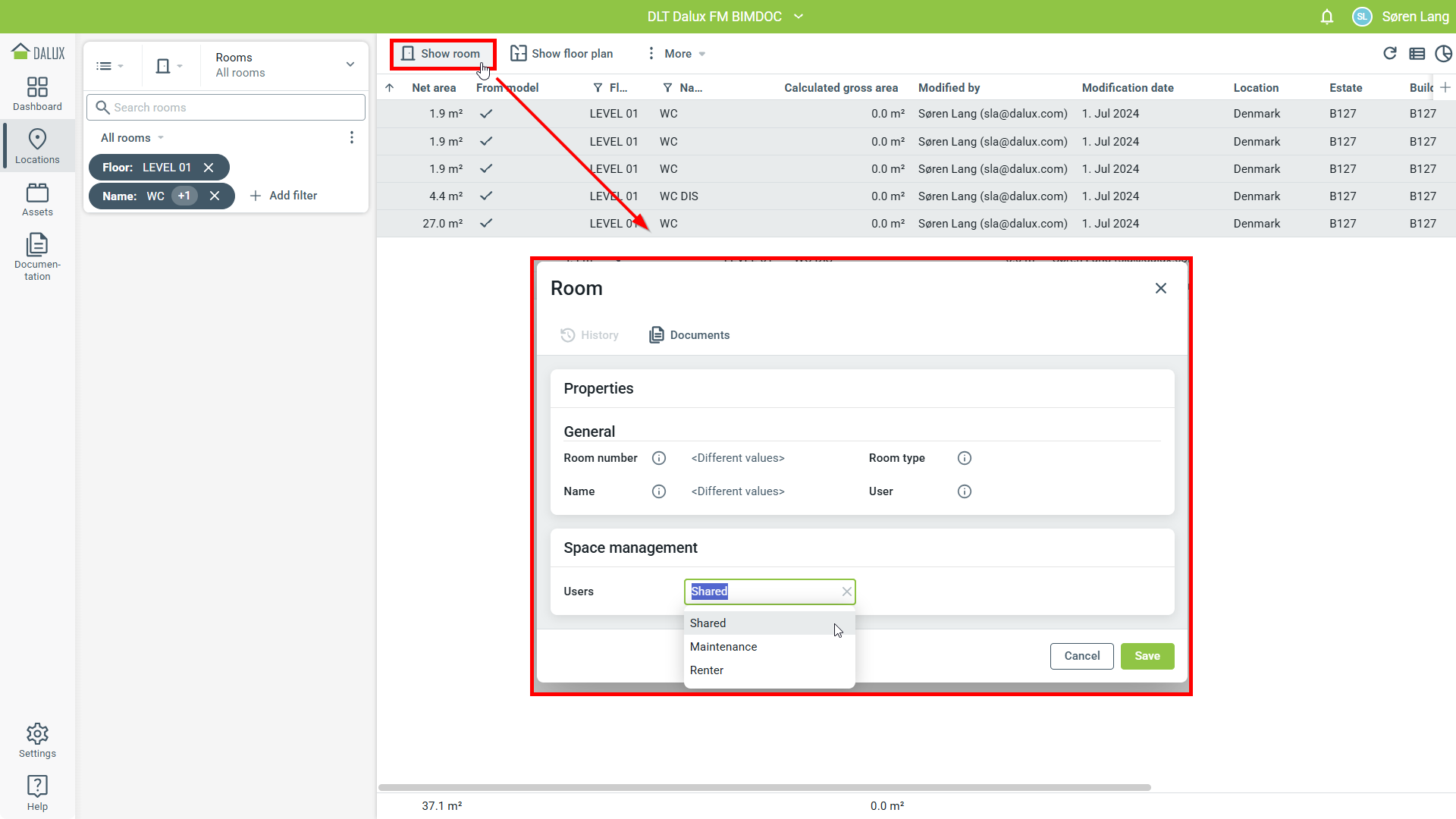

Pour restreindre le nombre de pièces, utilisez le filtrage dans les colonnes. Lorsque vous travaillez avec la gestion de l'espace, il peut être bénéfique de filtrer un type spécifique de pièce dans un bâtiment spécifique. Une ou plusieurs pièces peuvent être sélectionnées. Cliquez ensuite sur Afficher la pièce. À partir de là, les champs définis par l'utilisateur peuvent être affectés aux pièces.

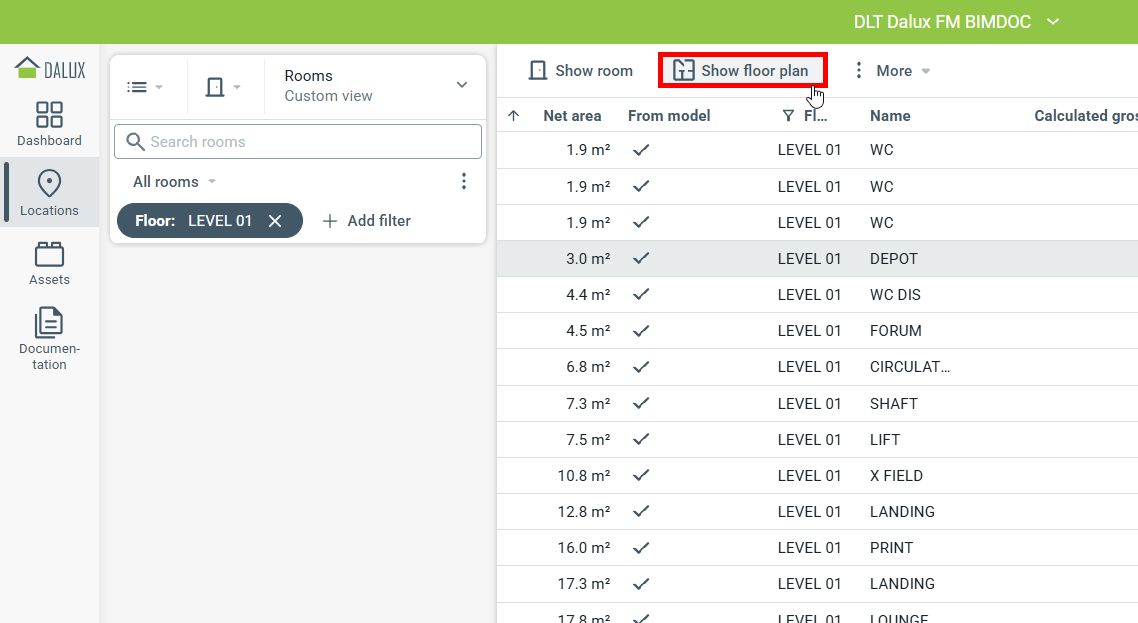

Vous pouvez également sélectionner une ou plusieurs pièces et les voir sur un plan d'étage. Pour ce faire, sélectionnez une ou plusieurs pièces de la liste, puis cliquez sur Afficher le plan d'étage.

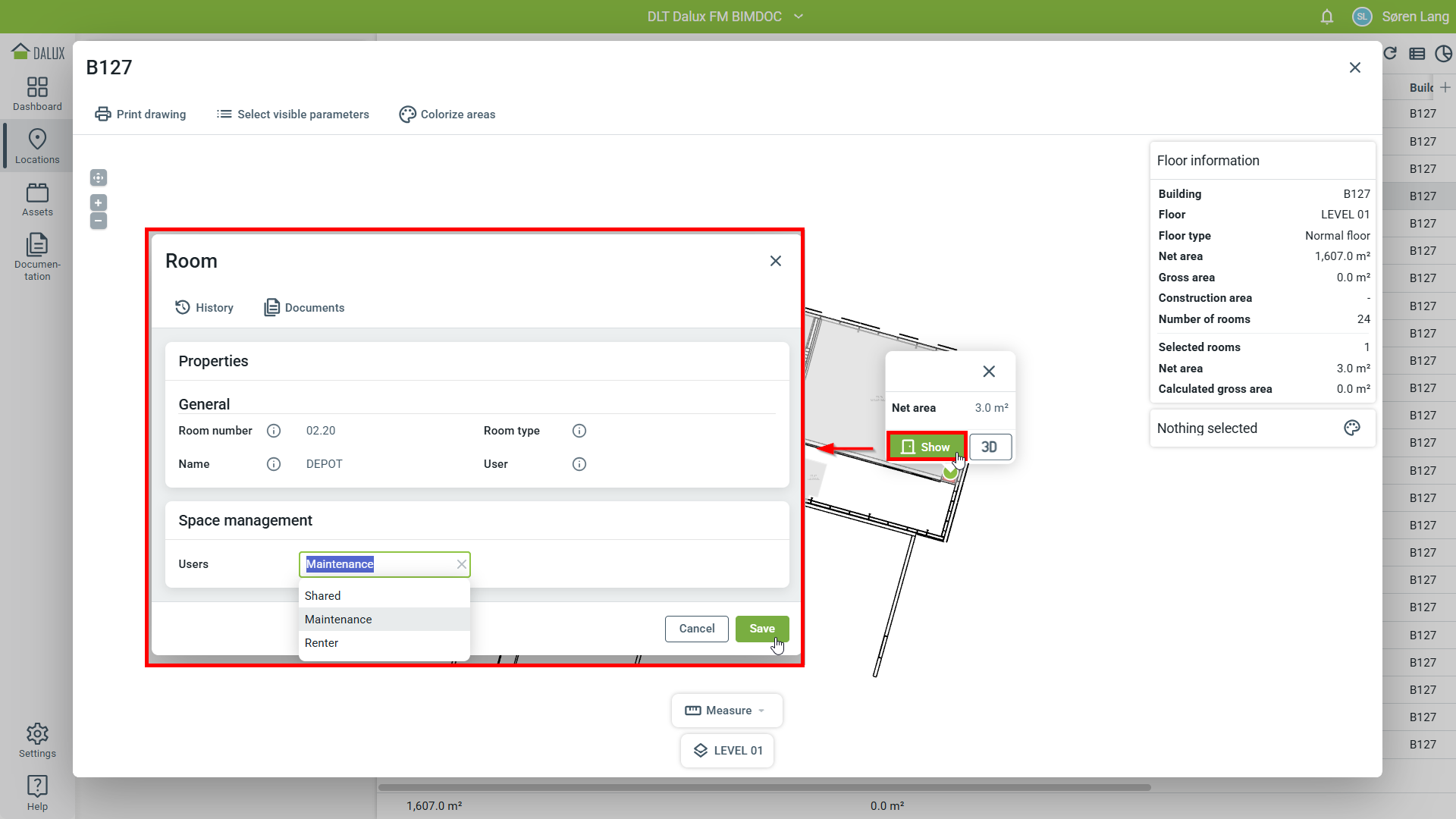

Lorsque vous êtes en vue plan d'étage, vous pouvez cliquer sur 'Afficher' pour montrer la pièce et modifier les propriétés d'ici.
Cela peut être utile si vous remarquez qu'une pièce est marquée de manière incorrecte lors de la visualisation du plan d'étage.
Sur le plan d'étage, vous pouvez choisir d'afficher les paramètres, de colorier les surfaces et d'imprimer le plan d'étage.

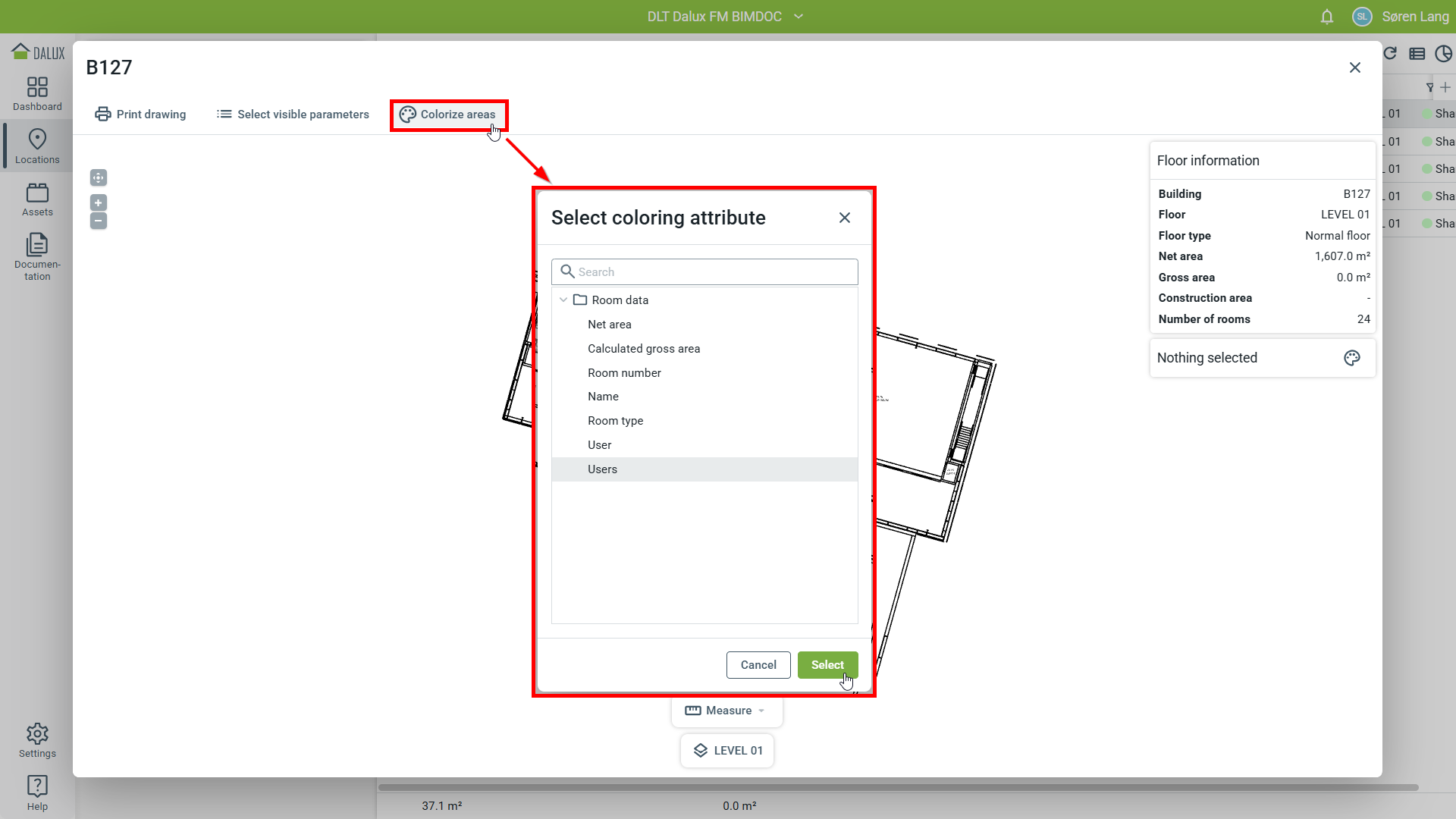

Pour utiliser votre étiquette définie par l'utilisateur pour colorier le plan d'étage, cliquez sur Colorier les surfaces.
À partir de la liste, vous pouvez sélectionner quel attribut utiliser pour la mise en couleur. Nous sélectionnerons le champ défini par l'utilisateur 'Utilisateurs' et cliquerons sur 'Sélectionner'.

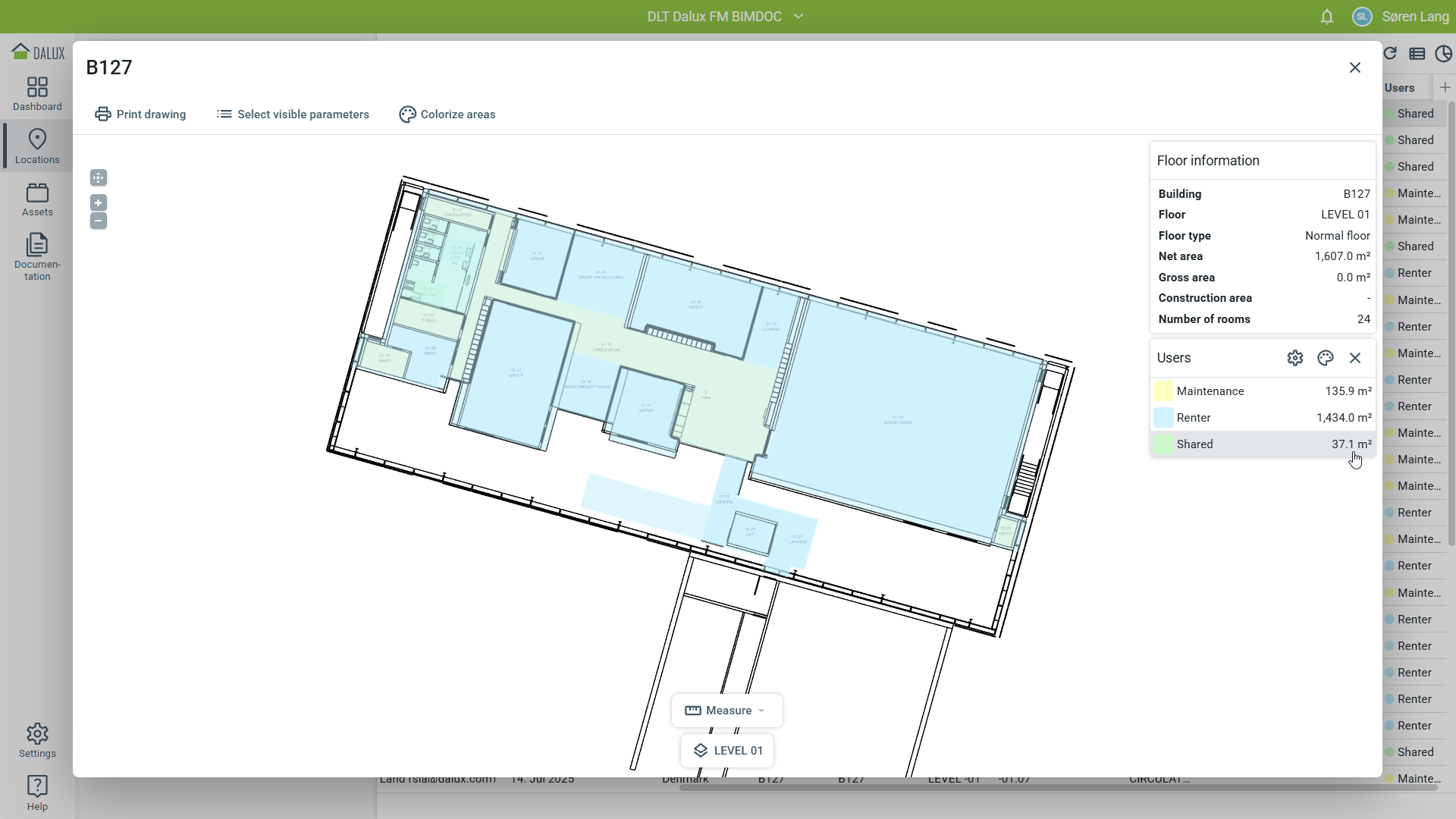

Les pièces sont maintenant colorées en fonction de l'attribut sélectionné. À gauche, vous pouvez voir comment la mise en couleur est catégorisée.
Imprimer des plans d'étages

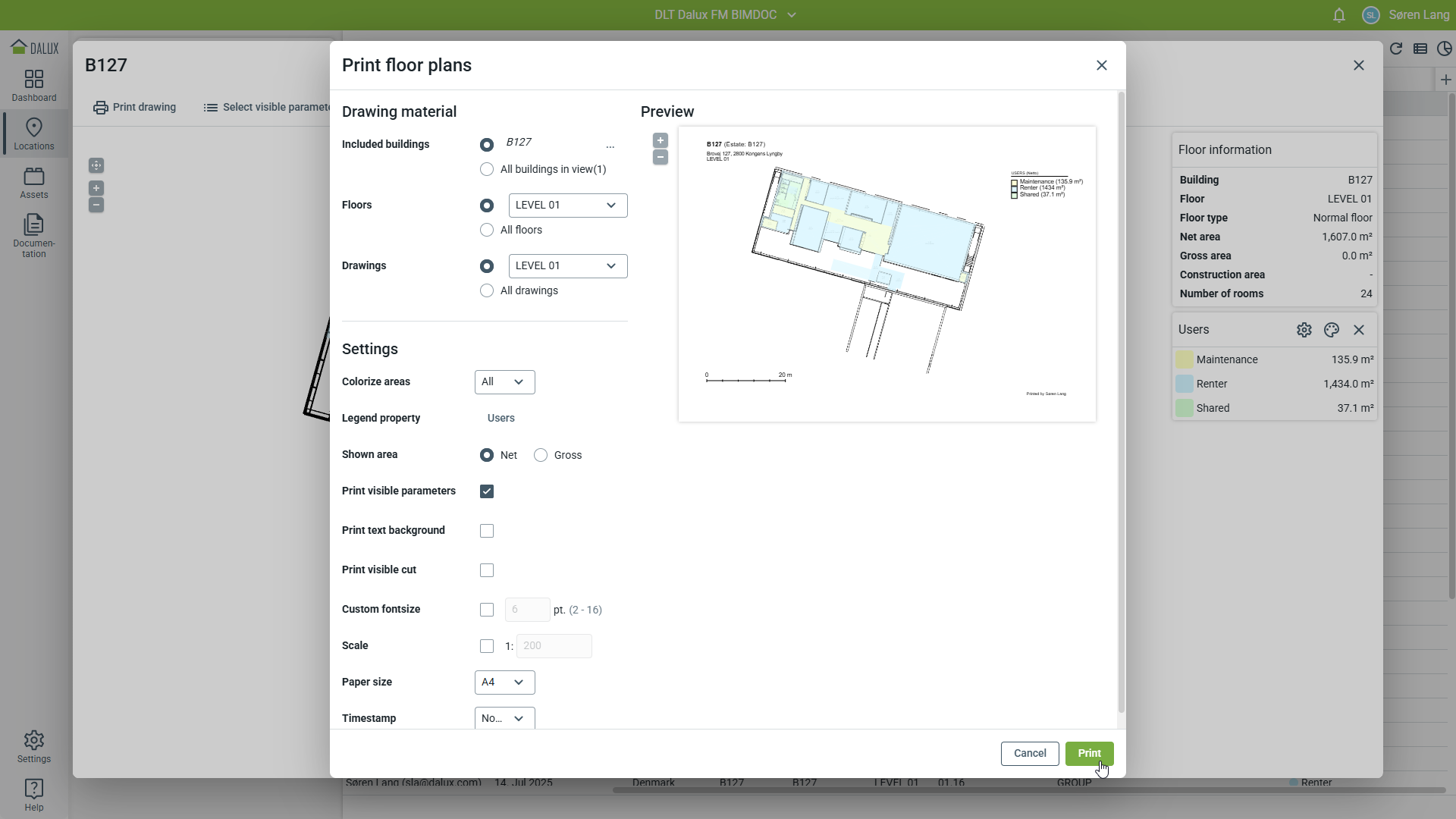

Si vous souhaitez imprimer le plan d'étage coloré, vous pouvez cliquer Imprimer le plan. Il est possible de personnaliser l'impression.
Dans la zone de matériel de plan, vous choisissez d'imprimer depuis plusieurs bâtiments, quels étages imprimer et quels plans imprimer. Les paramètres d'impression sont alors appliqués aux plans de différents bâtiments/étages.
Dans Réglages, vous pouvez choisir :
- Colorier les surfaces - Choisir d'inclure ou non l'attribut coloré
- Propriété de la légende - Choisir quelle légende (boîte d'explication) inclure
- Surface affichée - Affiche soit la Surface brute ou nette sur l'impression
- Imprimer les paramètres visibles - Choisir d'inclure ou non les paramètres sélectionnés
- Imprimer l'arrière-plan du texte - Cela ajoutera une boîte blanche derrière le texte du paramètre pour améliorer la visibilité
- Imprimer la coupe visible - Si activé, l'impression correspondra à ce qui était visible dans la fenêtre principale avant de cliquer sur imprimer (par exemple, une vue zoomée sur une zone spécifique)
- Personnaliser la taille de la police - Peut ajuster la taille de la police vers le haut et vers le bas
- Échelle - Imprimera le plan à une certaine échelle. L'impression visible sera zoomée en conséquence
- Format du papier - Définir le format du papier de l'impression (A1-A5)
- Horodatage - Ajoute une date ou une heure au document imprimé
