Comment mettre à jour les dessins DWG dans Dalux FM

Cet article montre le processus de mise à jour et de modification d'un dessin DWG existant dans Dalux FM.

Si c'est la première fois que vous importez un DWG, nous vous recommandons de lire cet article : Comment importer de nouveaux dessins DWG dans FM

Le dessin DWG que vous mettez à jour contient des données d'étage et de pièces utilisées dans Dalux FM. Il est important de noter que la mise à jour d'un dessin dans Dalux FM modifiera ces données.

Mettre à jour un dessin pour un étage dans un bâtiment

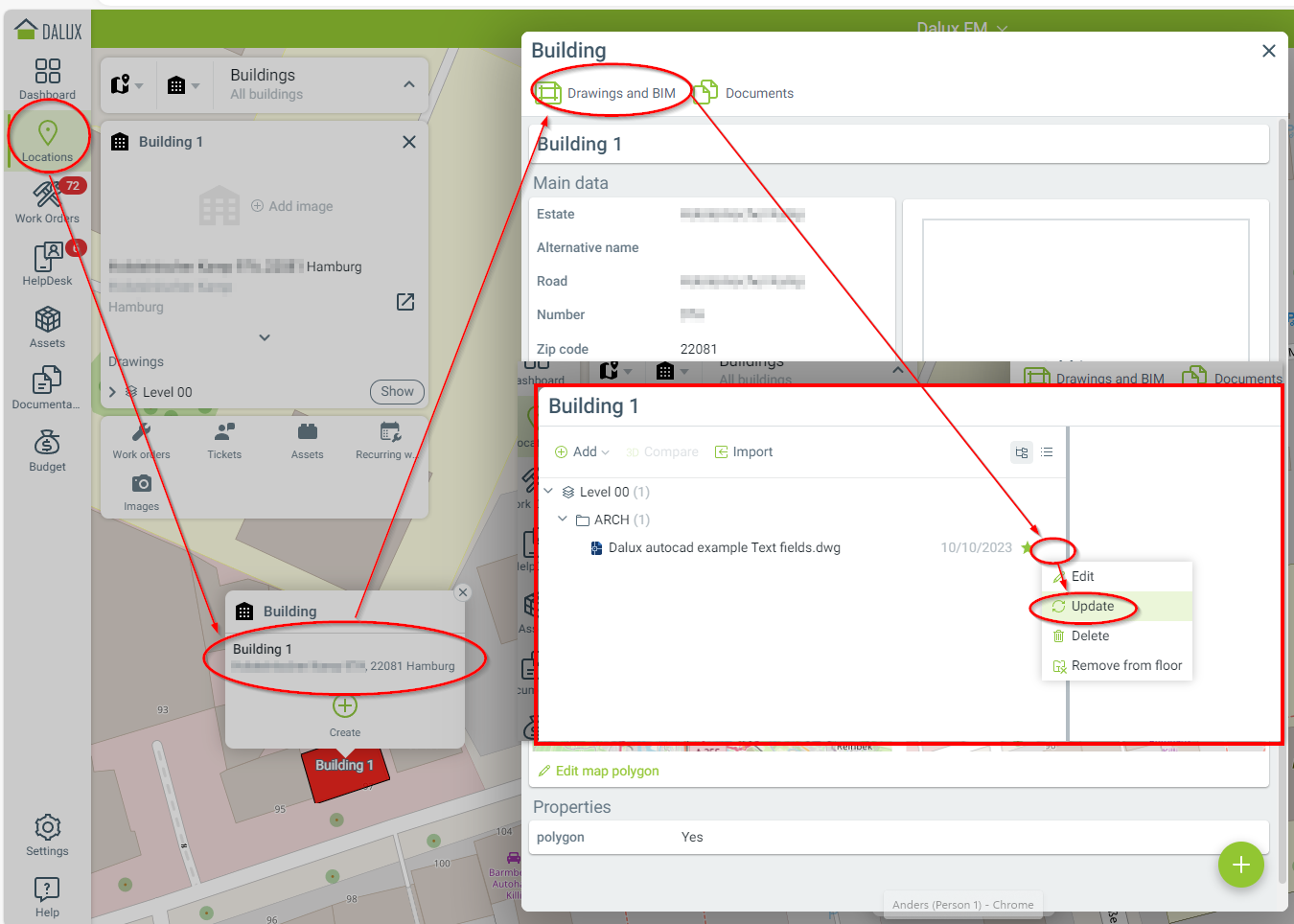

Accédez au bâtiment pour lequel vous souhaitez mettre à jour le dessin DWG, puis cliquez sur Plans et BIM.

Cliquez sur l'icône située à droite du plan, puis sur Mettre à jour, et sélectionnez le nouveau plan sur votre ordinateur.

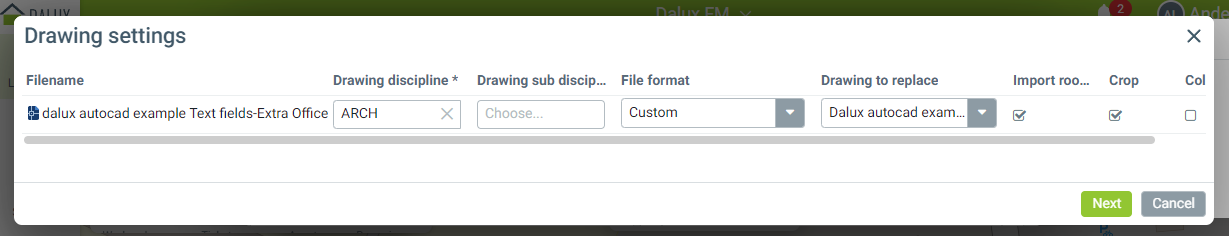

Paramètres de plan

Les données du dessin sont déjà renseignées en fonction des réglages d'origine.
N'oubliez pas de sélectionner le rognage, si les nouveaux dessins contiennent une surface plus grande que l'ancienne. Cliquez sur 'Next' pour continuer.

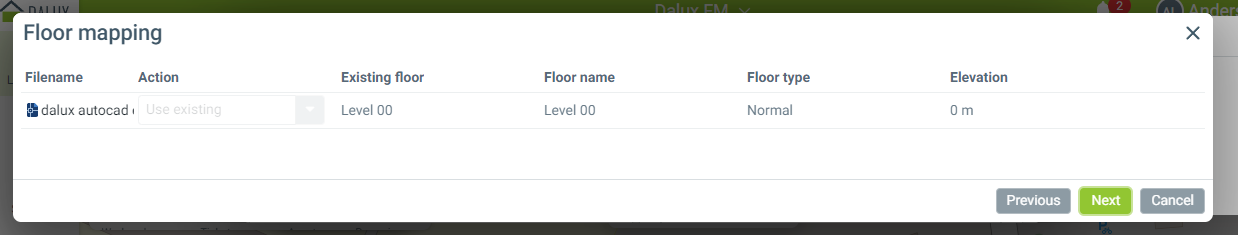

Calibrage des étages

Étant donné que vous mettez à jour un dessin existant, vous ne pouvez rien modifier ici. Cliquez sur 'Next' pour continuer.

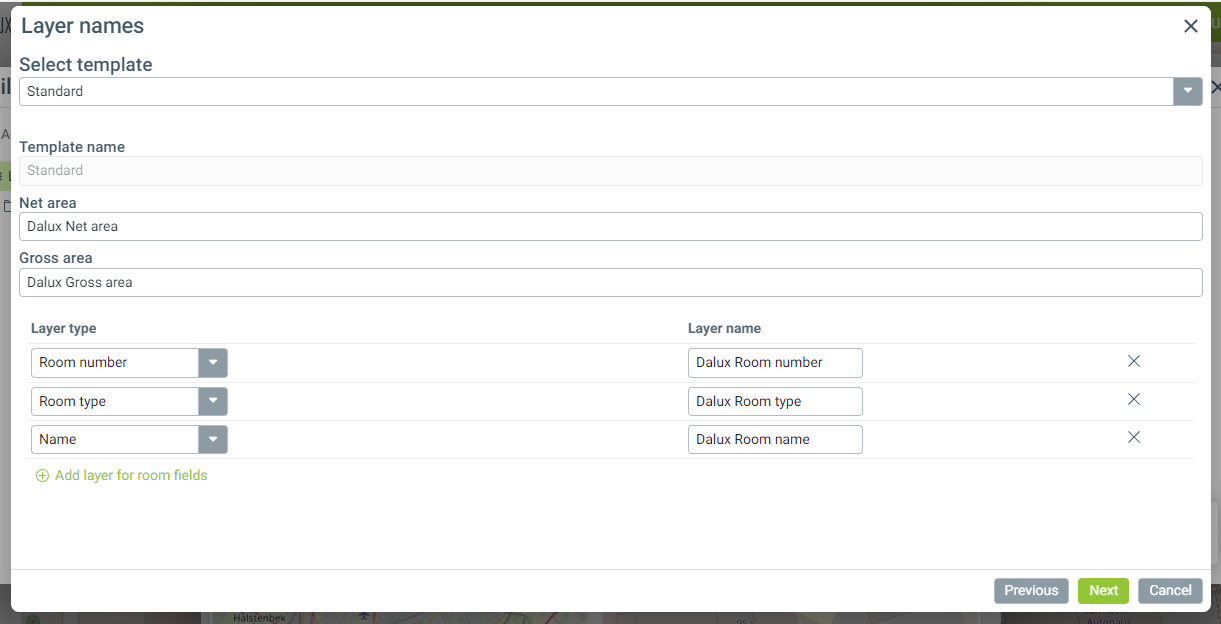

Noms de couches

Sélectionnez un modèle ou associez chaque paramètre Dalux à un nom de couche DWG. Cliquez sur 'Next' pour continuer.

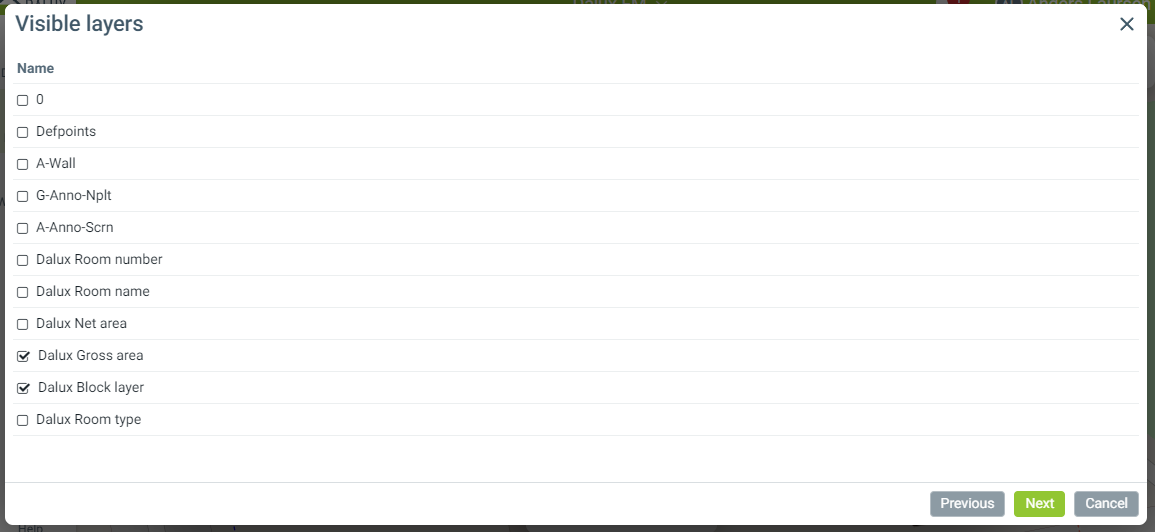

Couches visibles

Sélectionnez les couches que vous souhaitez afficher sur le plan d’étage. Cliquez sur 'Next' pour continuer.

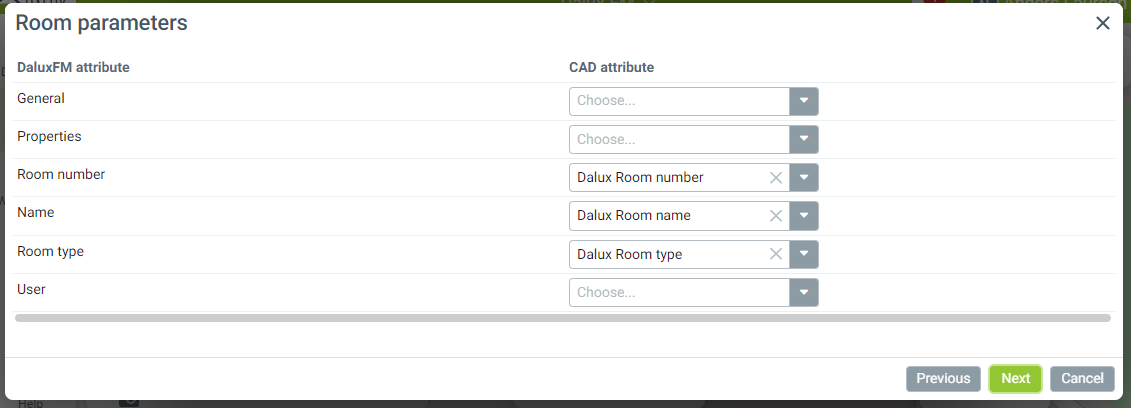

Paramètres de la pièce

Vérifiez que les attributs Dalux FM sont bien associés à l'attribut CAO correspondant. Cliquez sur 'Next' pour continuer.

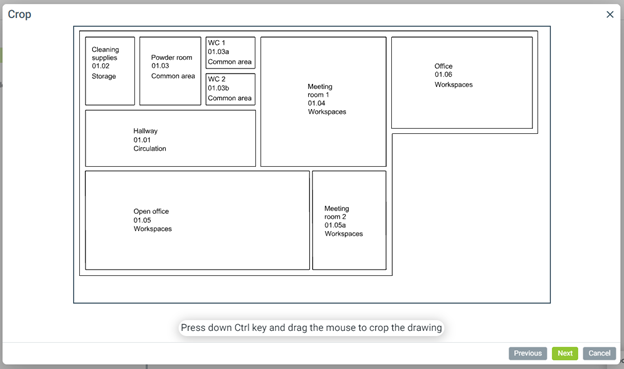

Rognage

Créez un nouveau rectangle correspondant à la surface qui doit apparaître sur le plan. Cliquez sur 'Next' pour continuer.

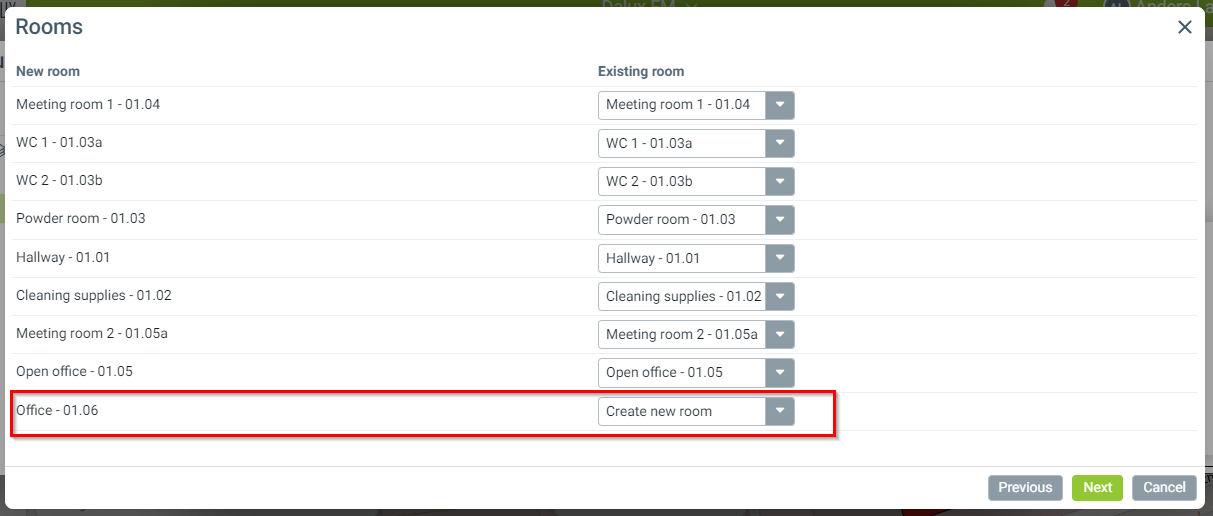

Pièces

Les pièces existantes du dessin DWG sont automatiquement mises en correspondance avec les pièces existantes dans Dalux FM.
Veuillez noter que toutes les propriétés de Dalux FM seront mises à jour avec les nouvelles informations issues du fichier DWG, telles que la superficie, le type de pièce, etc.

L'identifiant de chaque pièce correspond au nom et/ou au numéro de la pièce.

Ne modifiez pas ces deux paramètres en même temps ; si vous le faites, Dalux FM ne les reconnaîtra pas et les considérera comme de nouvelles pièces.

• Si le dessin DWG contient de nouvelles pièces, celles-ci seront créées.
• Si le dessin DWG ne contient pas de données relatives aux pièces pouvant être associées à une pièce dans Dalux FM, il sera supprimé.

Cliquez sur 'Next' pour continuer.

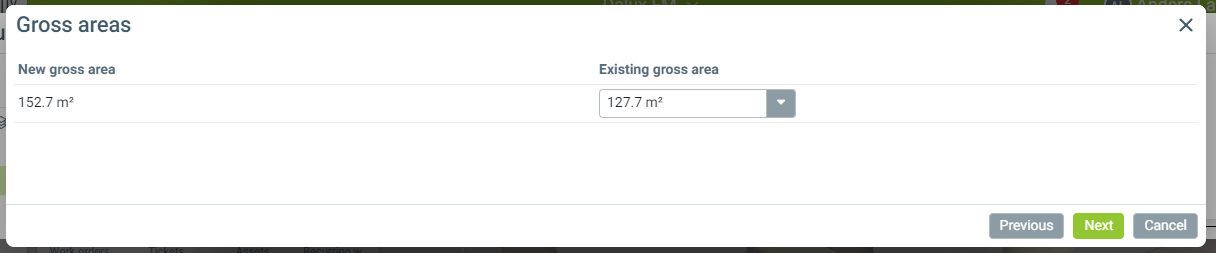

Surface brute

Vérifiez que la superficie brute correspond bien à ce que vous attendiez, car elle remplacera celle qui est actuellement enregistrée. Cliquez sur 'Next' pour continuer.

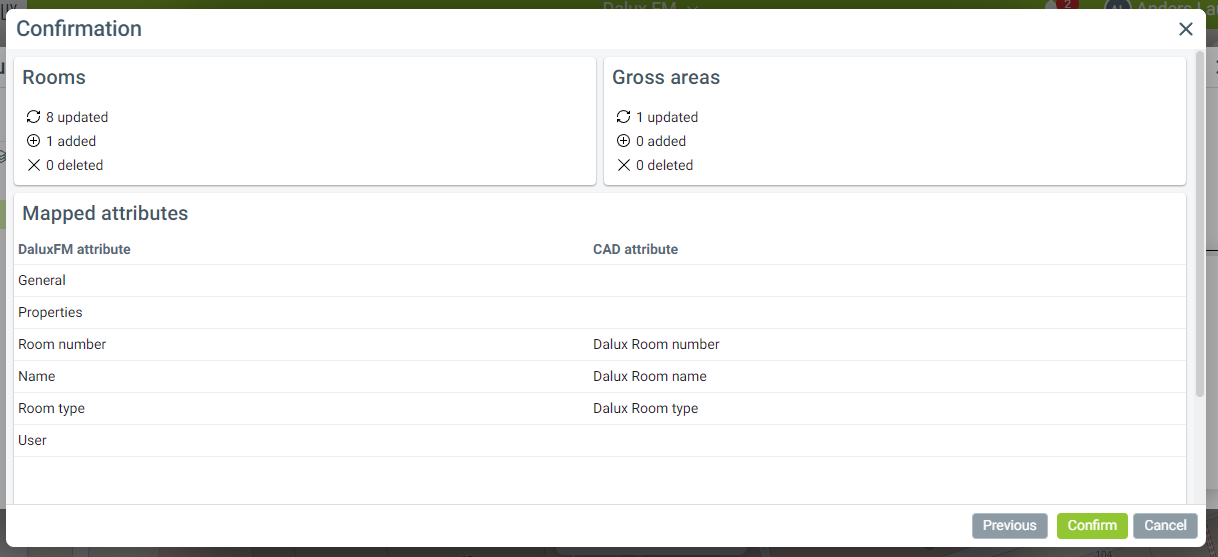

Confirmation

Vérifiez que les salles sont supprimées ou créées conformément à vos attentes. Lorsque vous eates satisfait, cliquez sur 'Confirmer'.

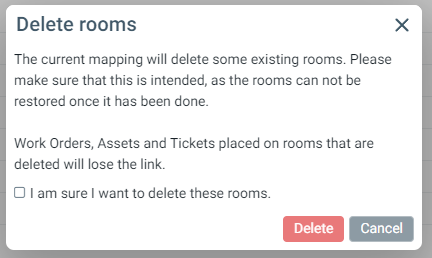

Si vous supprimez des salles, vous serez invité à confirmer cette action.

Avertissement : les salles supprimées ne peuvent pas être récupérées.

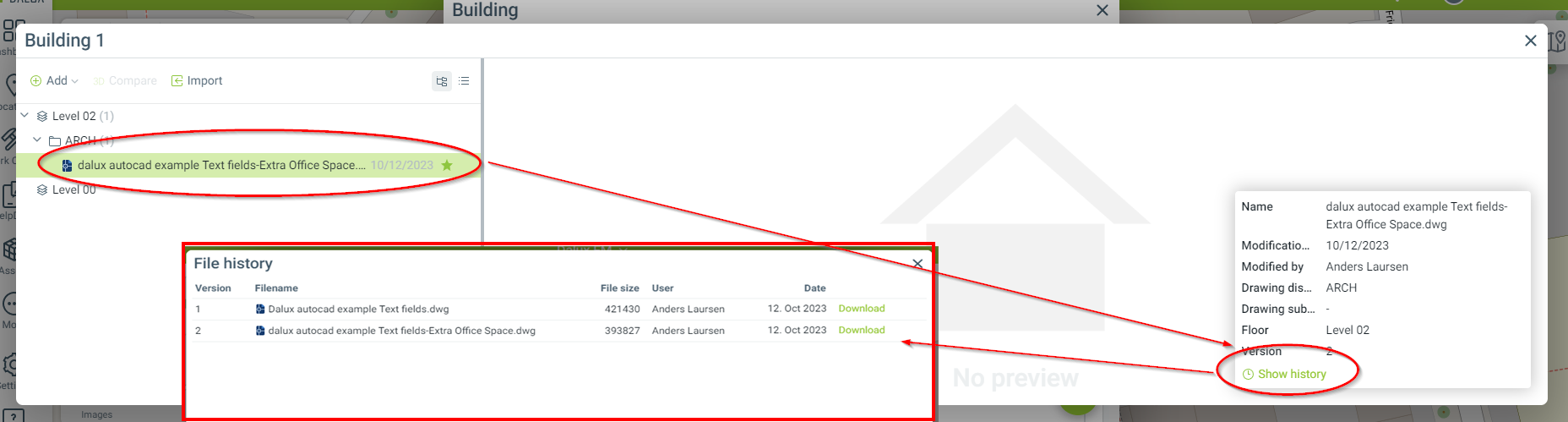

Une fois l'importation terminée, vous pouvez accéder à toutes les versions téléchargées en cliquant sur Afficher l'historique.

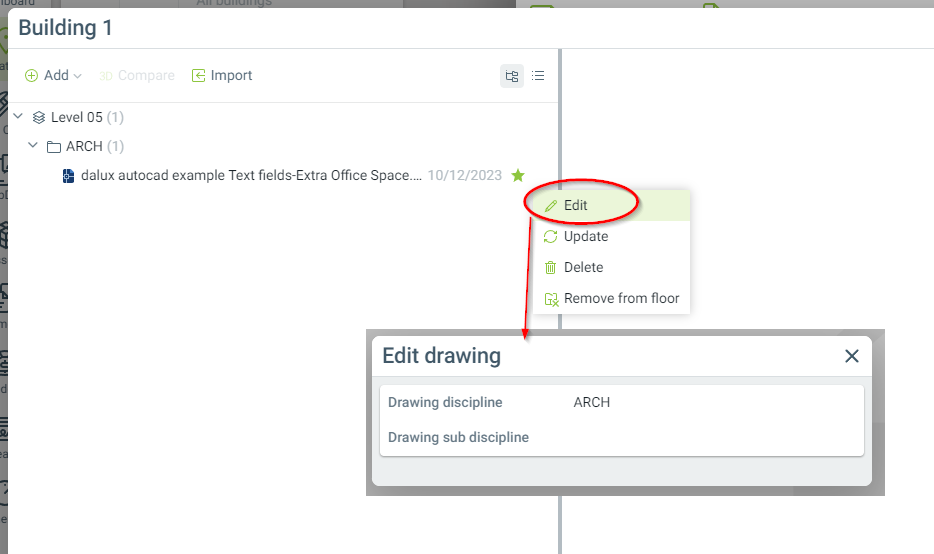

Modifier le dessin

En cliquant sur Modifier, vous pouvez modifier la discipline et la sous-discipline du dessin. Cela n'aura aucune incidence sur les données relatives à la superficie ou aux pièces.

Supprimer le dessin DWG

Si vous souhaitez supprimer un plan d'un étage dans Dalux FM :

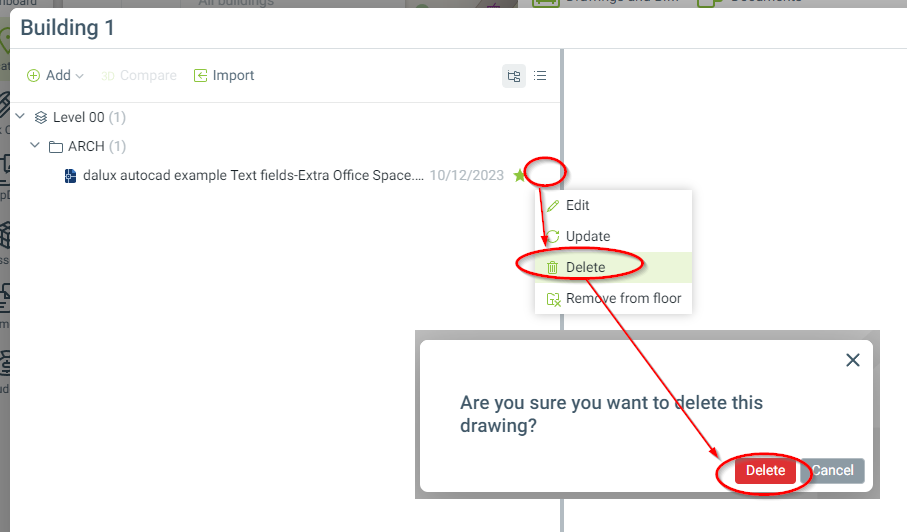

Sélectionnez le dessin que vous souhaitez supprimer Plus Supprimer. Confirmez l'action en cliquant sur 'Retirer'.

Une fois cette opération effectuée, le fichier sera retiré de l'étage et supprimé du module Documentation.

Veuillez noter que les fichiers supprimés ne peuvent pas être récupérés.

La suppression d'un dessin d'un étage dans Dalux FM n'entraîne que la suppression du fichier DWG correspondant. Vous ne perdrez aucune donnée relative aux étages ou aux pièces.

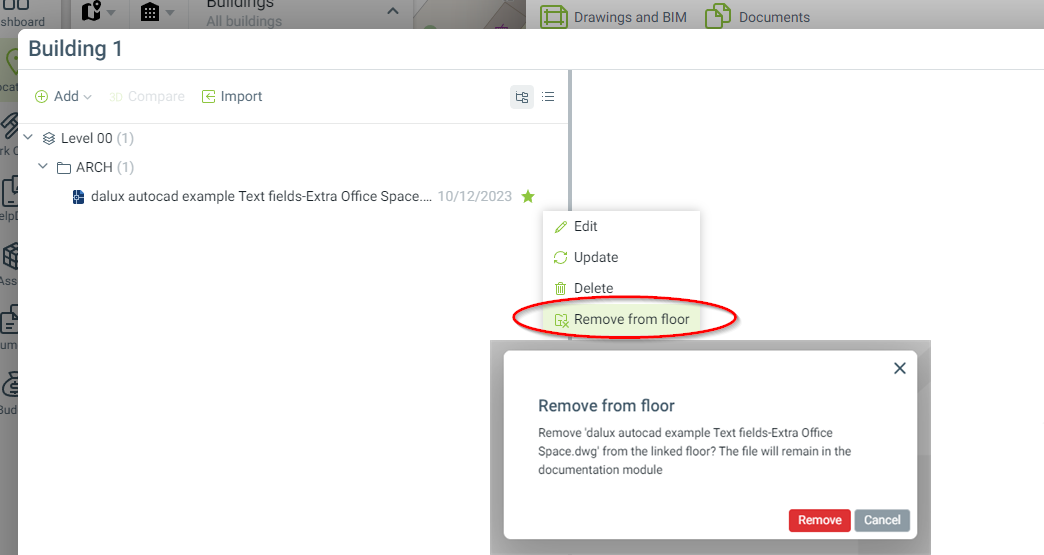

Supprimer un dessin d'un étage

Pour supprimer un dessin DWG d'un étage dans Dalux FM, cliquez sur Supprimer de l'étage, puis confirmez l'action en cliquant sur « Supprimer ».

Veuillez noter que cette opération supprime uniquement le dessin DWG de l'étage et non les données relatives à l'étage ou aux pièces dans Dalux FM.

Le dessin DWG supprimé se trouve toujours dans le dossier Documents du module Documentation et est associé à ce bâtiment.

Exemple de données

Vous pouvez télécharger les exemples de dessins DWG au bas de cet article.

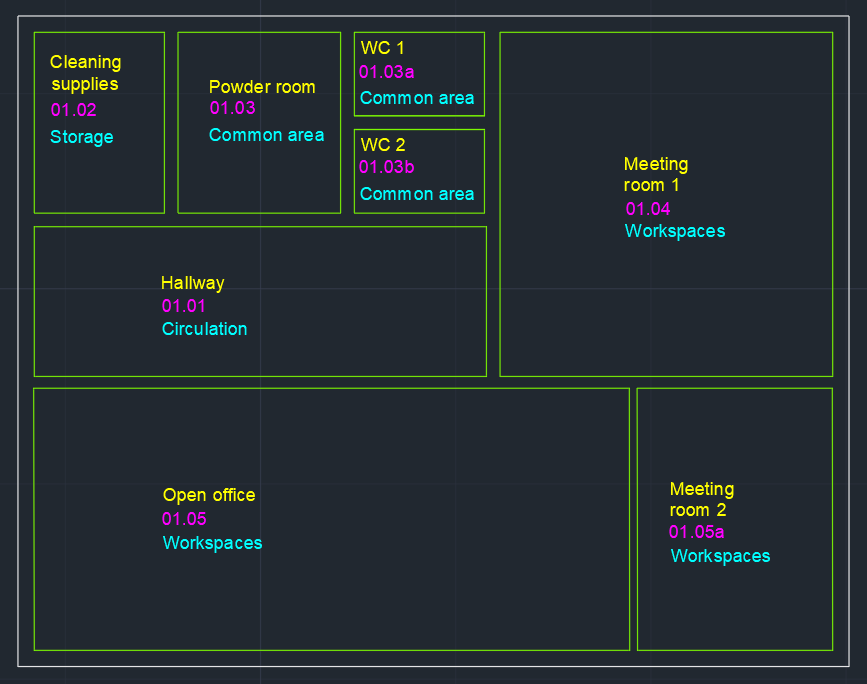

Dessin original

Le premier dessin que nous utilisons dans cet exemple ressemble à ceci.

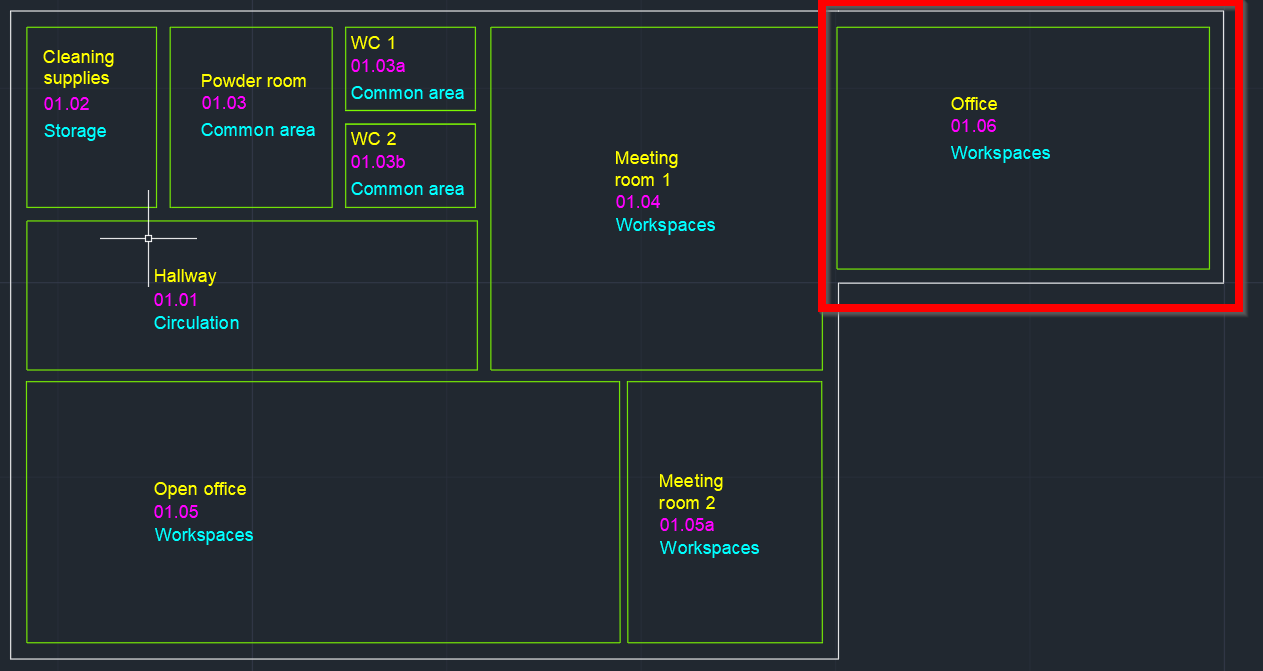

Extension

Si vous devez ajouter de nouvelles pièces à l'étage en raison d'un agrandissement du bâtiment, vous devez les dessiner dans le fichier DWG. Veillez à créer de nouvelles surfaces nettes et à modifier en conséquence la surface brute existante. Il est important de placer les informations relatives aux pièces sur les calques appropriés au sein des nouvelles pièces.
Une fois que vous aurez créé la nouvelle pièce dans le plan, elle sera automatiquement ajoutée en tant que nouvelle pièce dans Dalux FM.

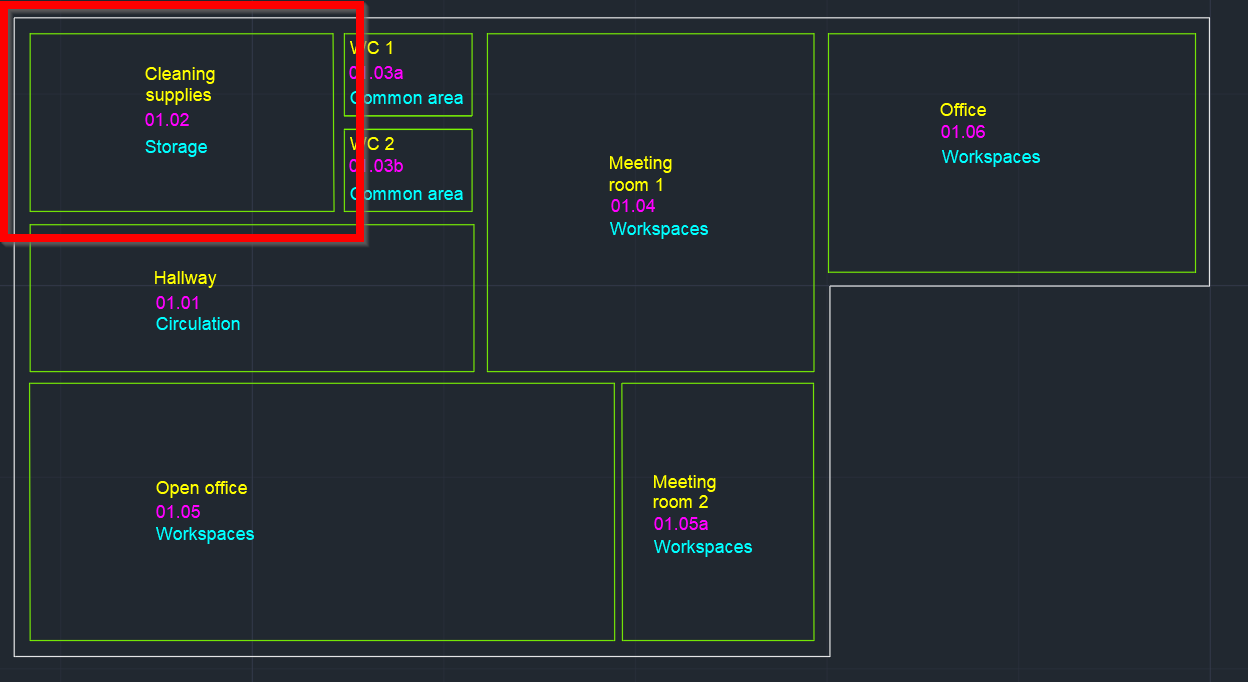

Fusionner

Lorsque vous fusionnez deux pièces, supprimez la surface nette et les informations relatives à l'une des deux pièces. Ensuite, agrandissez la surface de la pièce voisine de manière à ce qu'elle recouvre la pièce supprimée.
Il est important de noter que la pièce supprimée dans le plan sera également supprimée dans Dalux FM.

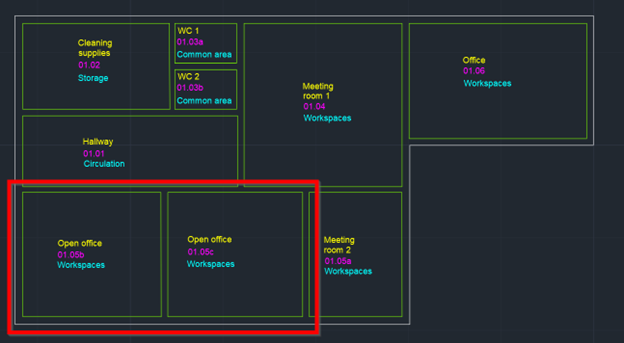

Chambre double

Si vous devez diviser une pièce existante en plusieurs nouvelles pièces, vous devez d'abord ajuster la surface nette de la pièce existante de manière à ce qu'elle couvre uniquement la nouvelle surface. Veillez également à déplacer le carré bleu de sélection des éléments de texte ou des blocs.

Ensuite, créez une nouvelle zone de réseau autour de la nouvelle pièce et ajoutez les informations pertinentes concernant cette pièce sous forme d'éléments de texte ou de blocs.

La salle existante restera sur Dalux FM, mais sera mise à jour avec la nouvelle section, tandis que la nouvelle salle sera créée séparément.
