Naviguer dans Position sur mobile

Cet article explique la navigation et la prise de mesures sur les plans et les modèles sur Dalux Mobile.

Avec Dalux Mobile, vous pouvez rapidement accéder aux plans et aux modèles sur le projet pour obtenir les informations dont vous avez besoin. Chaque utilisateur sur le projet a accès au module Position et aux outils de mesure qu'il contient.

Si vous utilisez Dalux sur ordinateur, vous pouvez apprendre à naviguer en 3D dans cet article : Naviguer dans Position sur ordinateur.

Vidéo

Comment accéder aux plans et naviguer dans Position ?

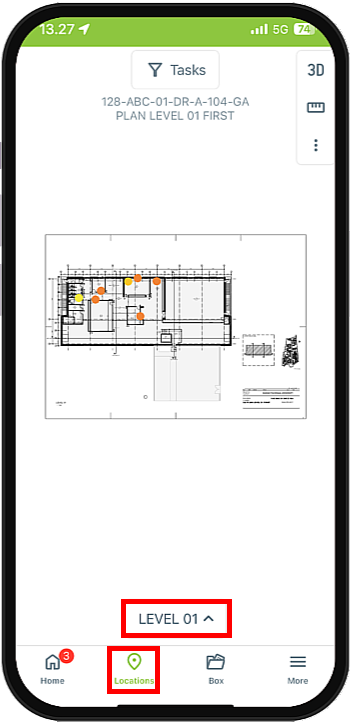

Pour accéder à Position, appuyez sur l'icône dans la barre inférieure. Vous pouvez basculer entre une vue carte () et une vue plan (). Cet article couvre uniquement l'affichage des plans.

Lorsque vous visualisez des plans dans Position, vous pouvez :

• Pincer l'écran avec deux doigts pour zoomer ou dézoomer
• Déplacer la vue en maintenant un doigt sur l'écran et en le déplaçant

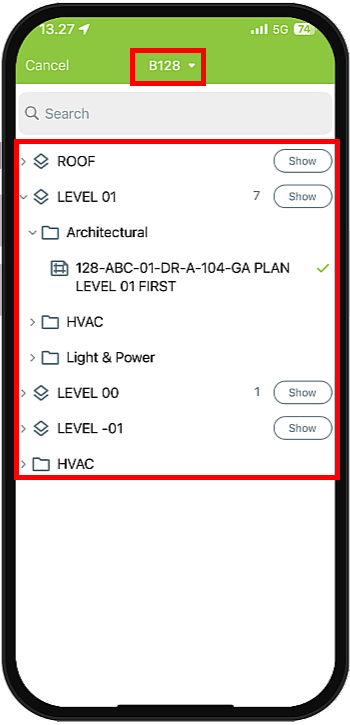

En bas de la vue, vous pouvez changer le plan affiché en appuyant sur le bouton affichant le nom de l'étage. En haut de l'écran, le bâtiment peut être modifié.

Les étages et les dossiers de discipline apparaissent à l'écran, tout comme les noms des plans sur lesquels vous pouvez appuyer pour les ouvrir.

Vous pouvez également rechercher un nom de plan.

En appuyant sur 'Afficher', vous ouvrirez le plan d'étage défini par défaut.

Comment afficher différents types de d'enregistrements sur les plans ?

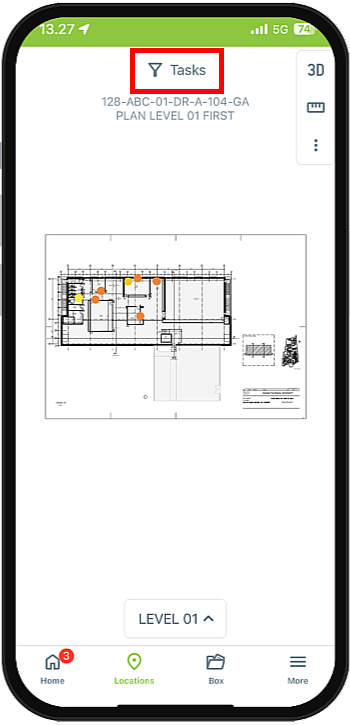

Lorsque vous visionnez un plan, vous pouvez voir en haut de l'écran le filtre d'enregistrement actuellement actif.

Appuyez sur ce bouton pour personnaliser votre filtre ou changer de type d'enregistrement.

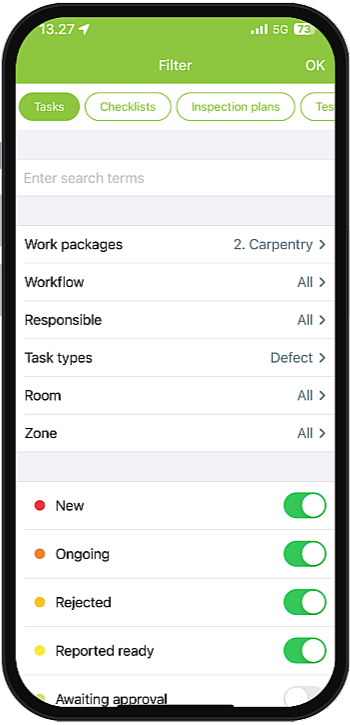

Les types d'enregistrements disponibles dépendront de vos autorisations et rôles dans le projet. Vous pouvez rapidement créer des filtres spécifiques afin de trouver ce que vous recherchez. Après avoir sélectionné les paramètres de votre filtre, appuyez sur 'OK' pour retourner au plan.

Comment mesurer en 2D ?

Lors de la visualisation d'un plan, vous pouvez entrer en mode mesure en appuyant sur l'icône .

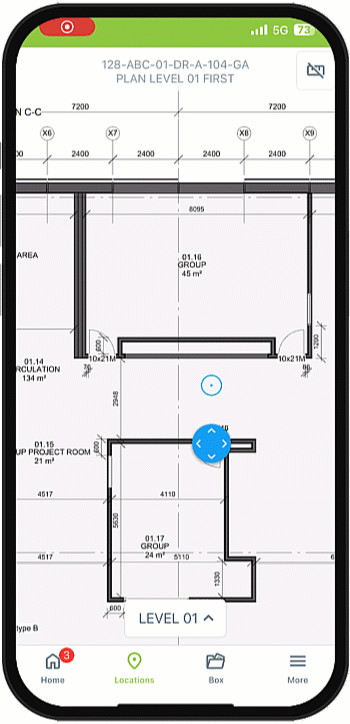

Cela affichera un outil de mesure bleu. Vous pouvez le déplacer avec votre doigt. Lorsque vous relâchez votre doigt de l'écran, un point de mesure sera placé.

Vous pouvez ensuite déplacer l'outil de mesure vers un autre emplacement pour obtenir une mesure de longueur. Lorsque vous prenez plus de deux points, une mesure de zone s'affichera au centre de la forme mesurée.

Pour quitter le mode mesure, appuyez à nouveau sur l'icône .

Comment accéder et naviguer en 3D ?

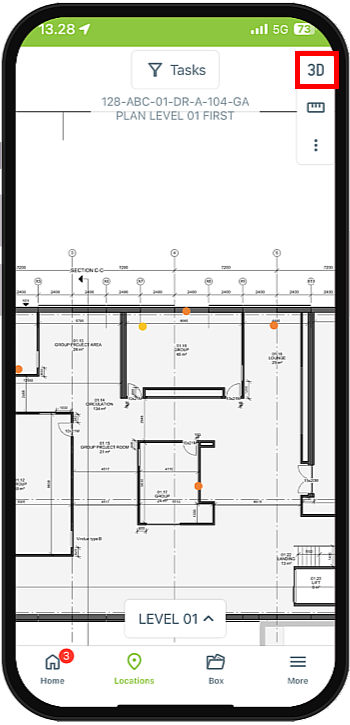

Lors de la visualisation d'un plan lié à un modèle BIM, un bouton 3D sera visible dans l'affichage du plan. Vous pouvez appuyer sur ce bouton pour passer à la visionneuse BIM Dalux.

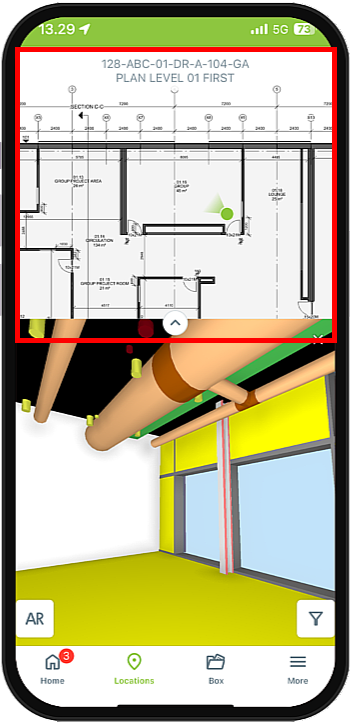

Le mode 3D par défaut est la vue scindée. Cela vous permet de sauter à une position, en appuyant sur un point du plan. L'affichage 3D est affiché en bas. La vue scindée verrouille l'élévation au niveau sélectionné, ce qui signifie que vous ne pouvez pas vous déplacer verticalement dans le modèle.

Dans l'affichage 3D, vous pouvez :

• Regarder autour de vous en maintenant votre doigt sur l'écran et en le déplaçant
• Avancer et reculer dans le modèle en pinçant avec deux doigts
• Vous pouvez vous déplacer verticalement en mode plein écran en faisant glisser deux doigts vers le haut ou vers le bas sur l'écran

Si vous voulez une vue en plein écran en 3D, vous pouvez appuyer sur l'icône au milieu de l'écran.

Comment voir les propriétés BIM et utiliser les filtres en 3D ?

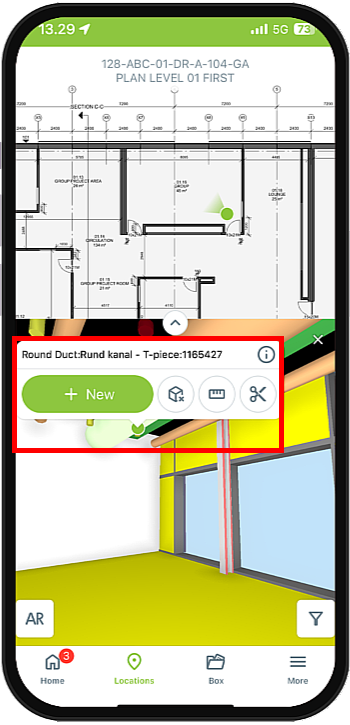

Dans l'affichage 3D, vous pouvez appuyer sur les objets 3D pour voir le nom de l'objet et accéder à plus de propriétés en appuyant sur l'icône .

Vous pouvez également cacher l'objet, prendre des mesures ou créer une coupe. La vidéo plus haut vous fournira plus d'informations.

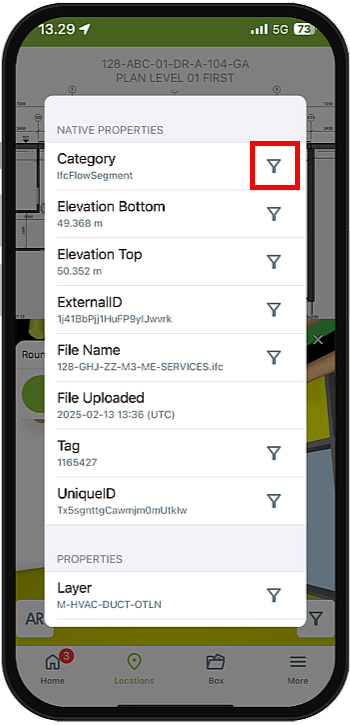

Lors de l'affichage des propriétés de l'objet BIM, vous pouvez rapidement appliquer des filtres pour les différentes propriétés en appuyant sur les icônes . Appuyez en dehors de la fenêtre des propriétés pour la fermer et appliquer les filtres.
