Comment importer des modèles IFC dans FM

Cet article vous montrera comment charger des modèles IFC vers Dalux FM et mapper les données importées du modèle vers Dalux FM.

Dans le cadre du module BIM et de la documentation, les modèles BIM peuvent être ajoutés à Dalux FM. L’importation de modèles BIM vous permet d’importer des données telles que des pièces et leurs propriétés, qui peuvent être utilisées avec diverses autres fonctionnalités.

Comment importer des fichiers IFC vers Dalux FM

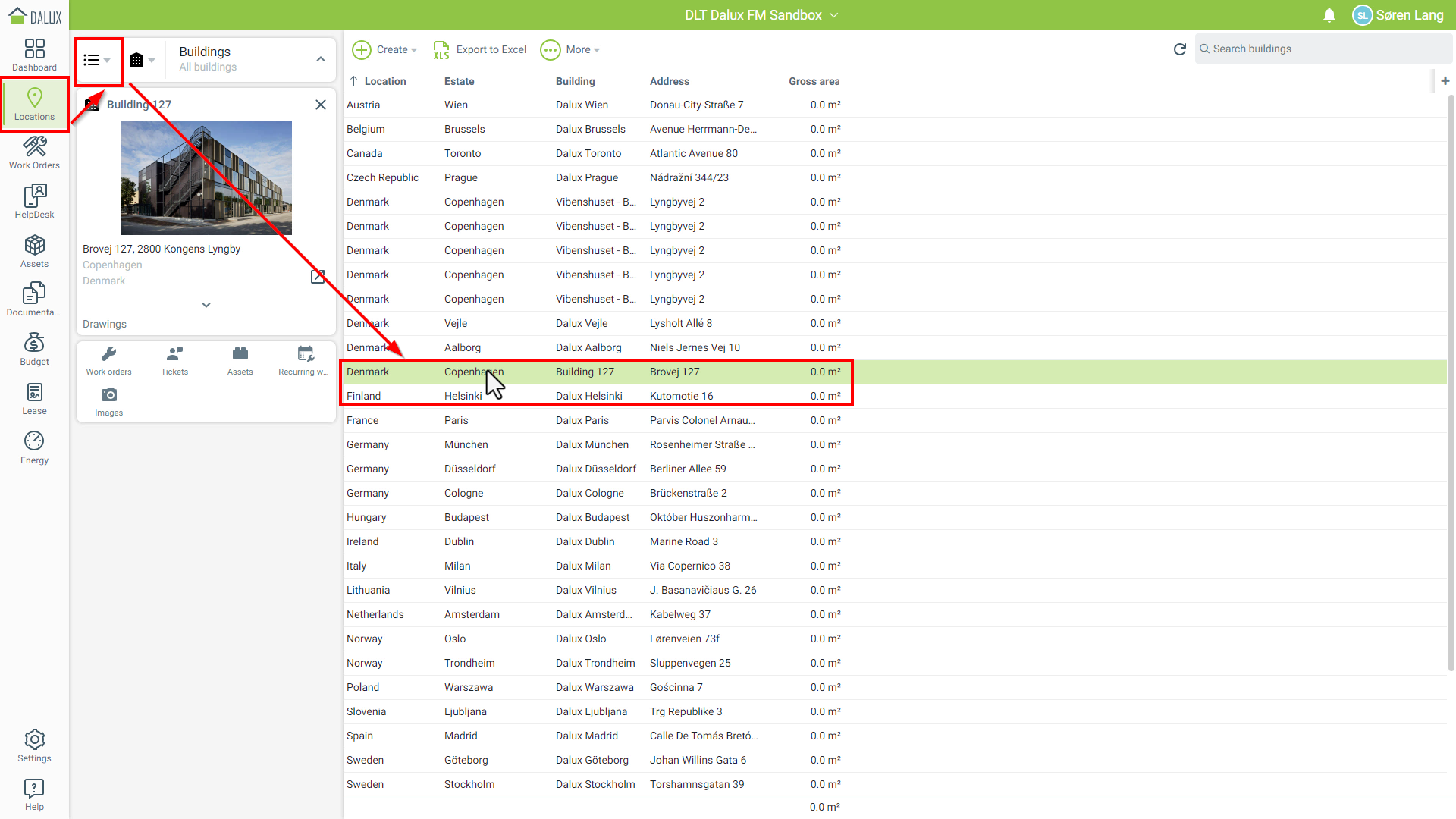

Localisez le bâtiment dans le module Position dans lequel vous souhaitez charger un fichier IFC. Cela peut être fait avec la cartographie ou en utilisant l’affichage en liste.

Double-cliquez sur le bâtiment pour l’ouverture.

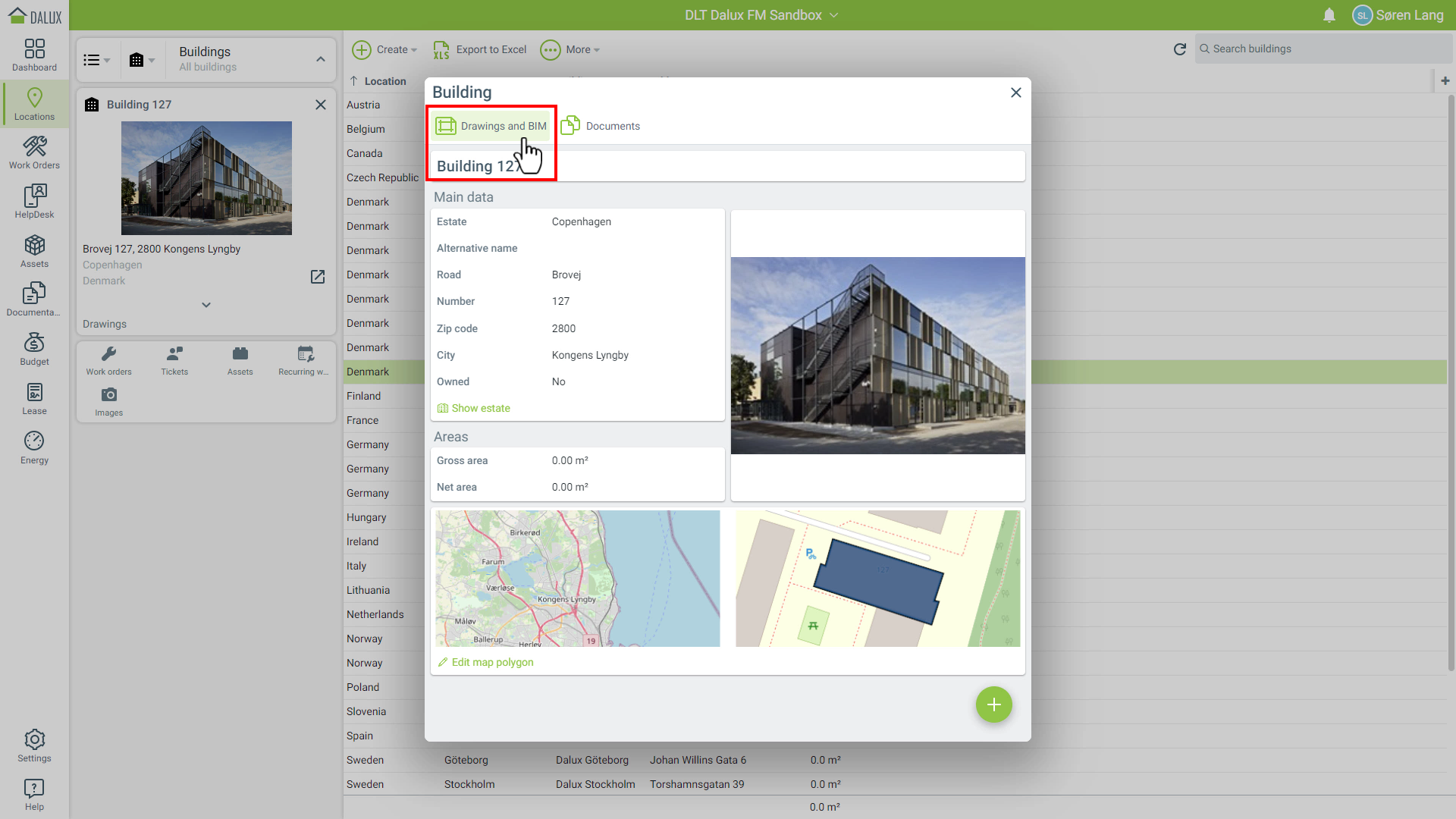

Dans la fenêtre contextuelle, cliquez sur Plans et BIM.

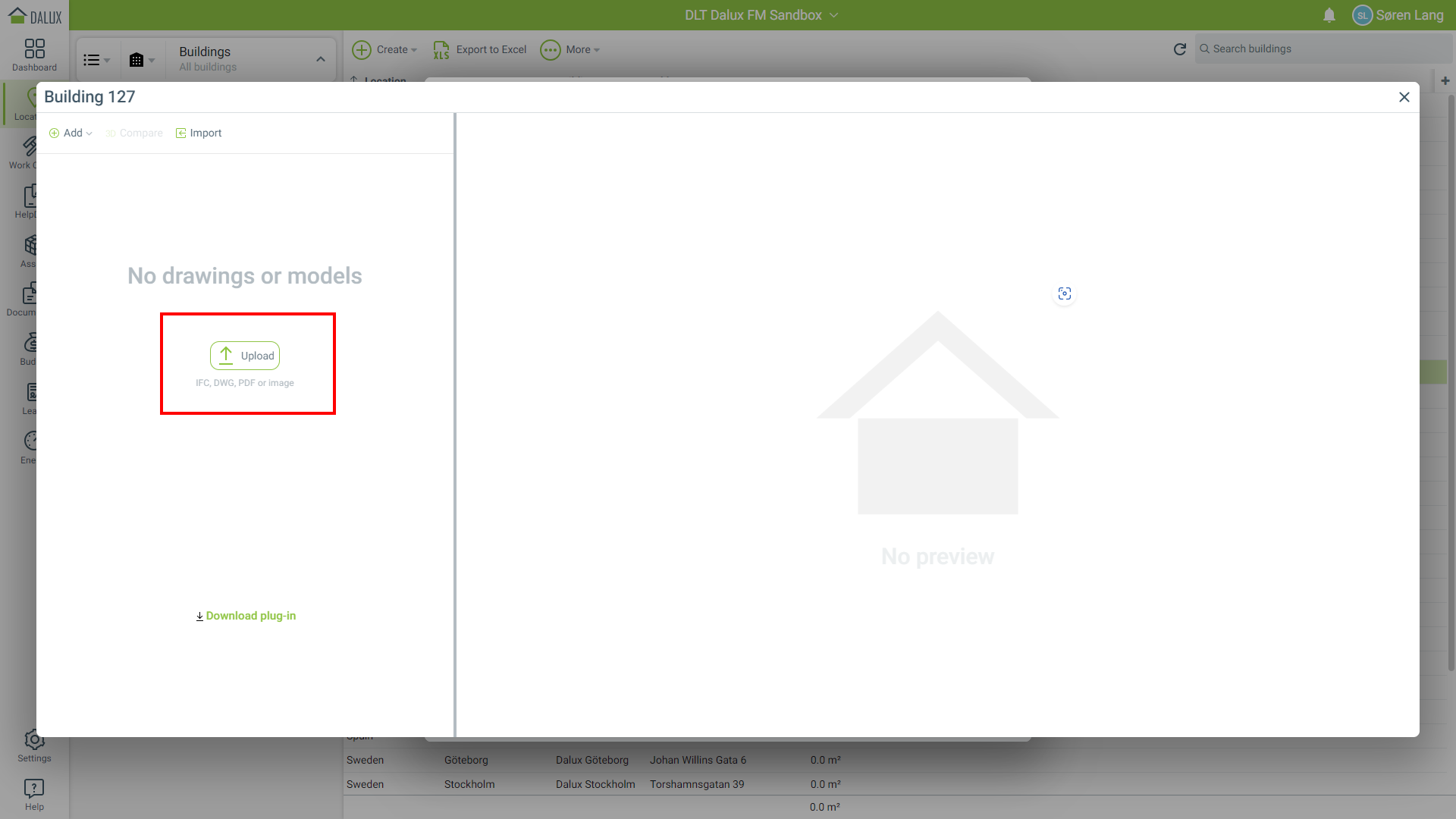

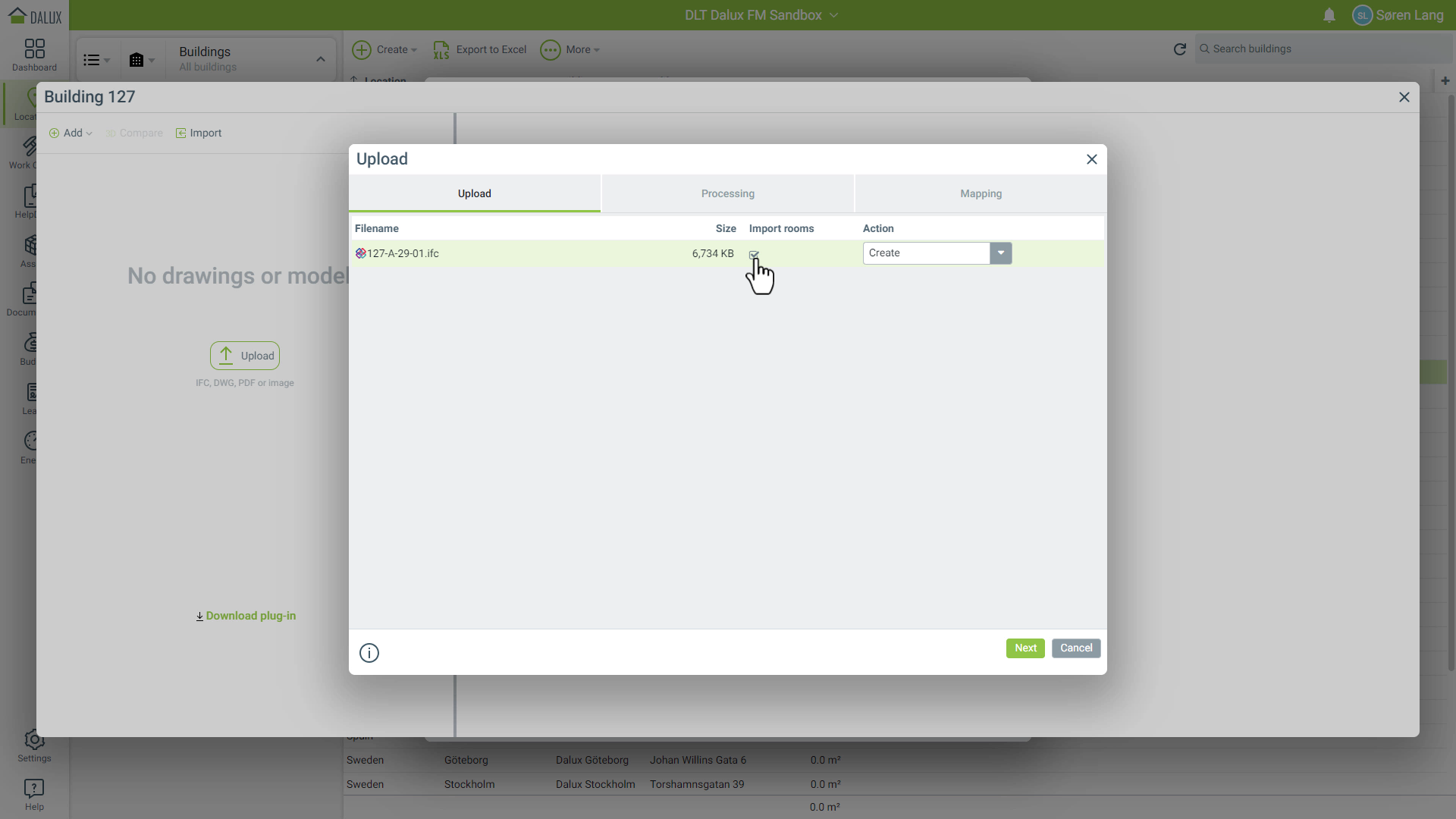

Cela ouvrira une fenêtre de chargement. Cliquez sur 'Charger' et trouvez le(s) fichier(s) que vous souhaitez charger.

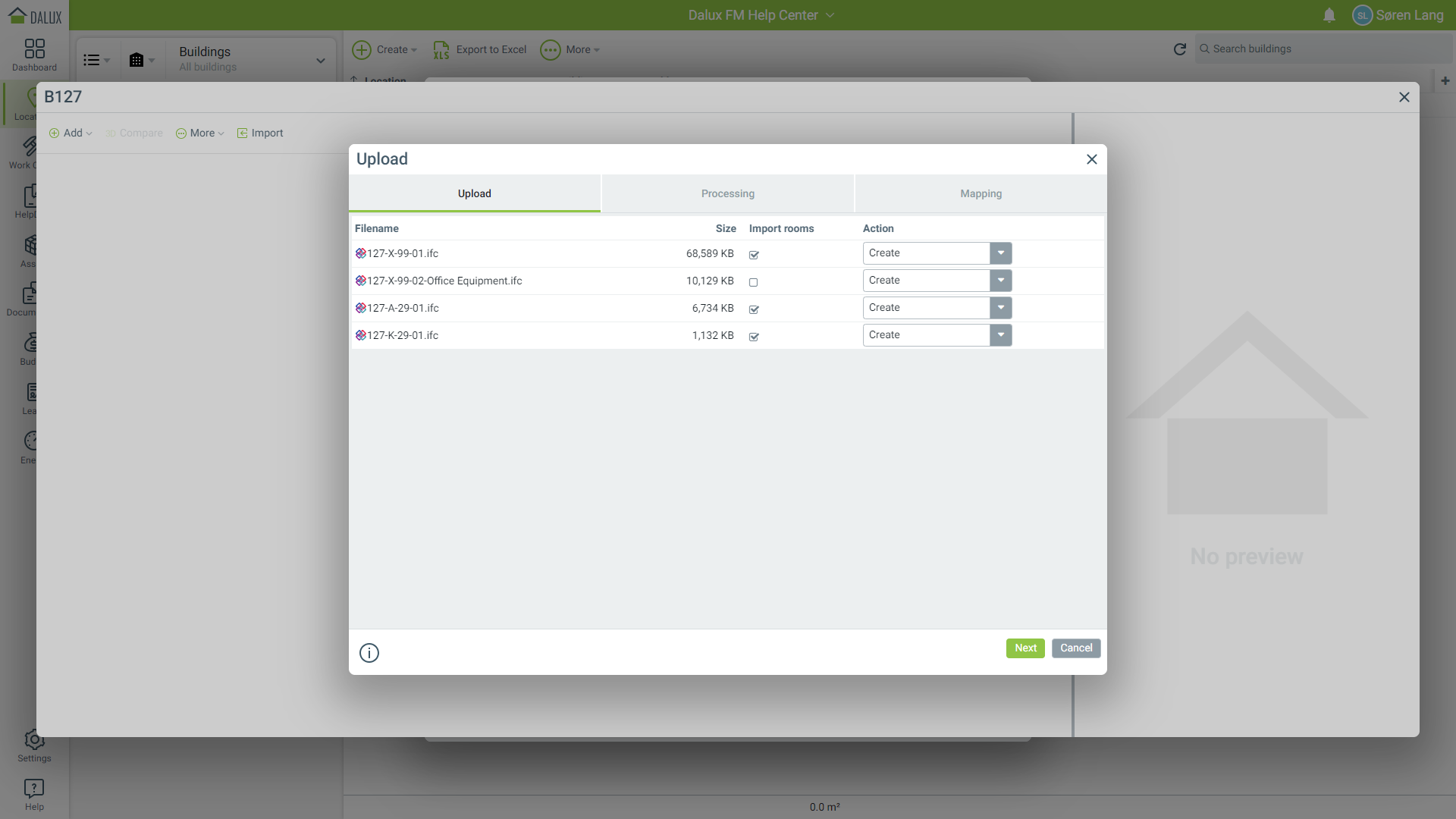

Vous pouvez sélectionner un ou plusieurs fichiers et les charger en même temps. Si vous chargez plusieurs fichiers, vous devez vous assurer des données que contiennent les fichiers IFC, afin de savoir à partir de quels fichiers importer les données.

Dans l’exemple ci-dessous, nous téléchargeons un fichier d’architecture contenant des données de pièces. Par conséquent, nous choisissons d’importer des pièces à partir du modèle.

Cliquez sur 'Suivant' pour continuer.

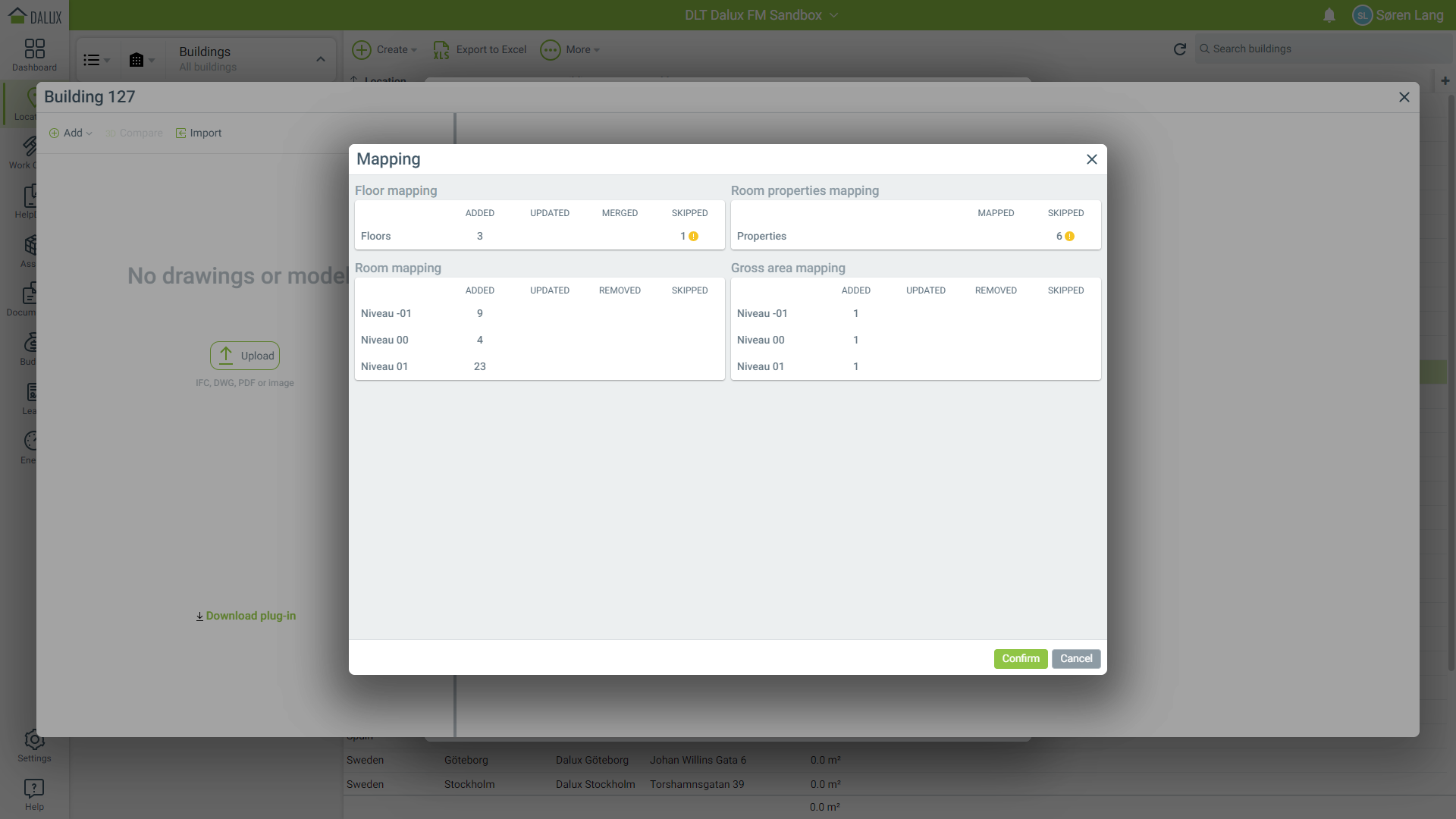

Une fois le fichier chargé et traité, vous devrez mapper les données du modèle vers Dalux FM. Le mappage dépendra des données du modèle IFC. Dans ce cas, nous voulons vérifier que le mappage est correct pour les étages, les pièces, les propriétés des pièces et la surface brute.

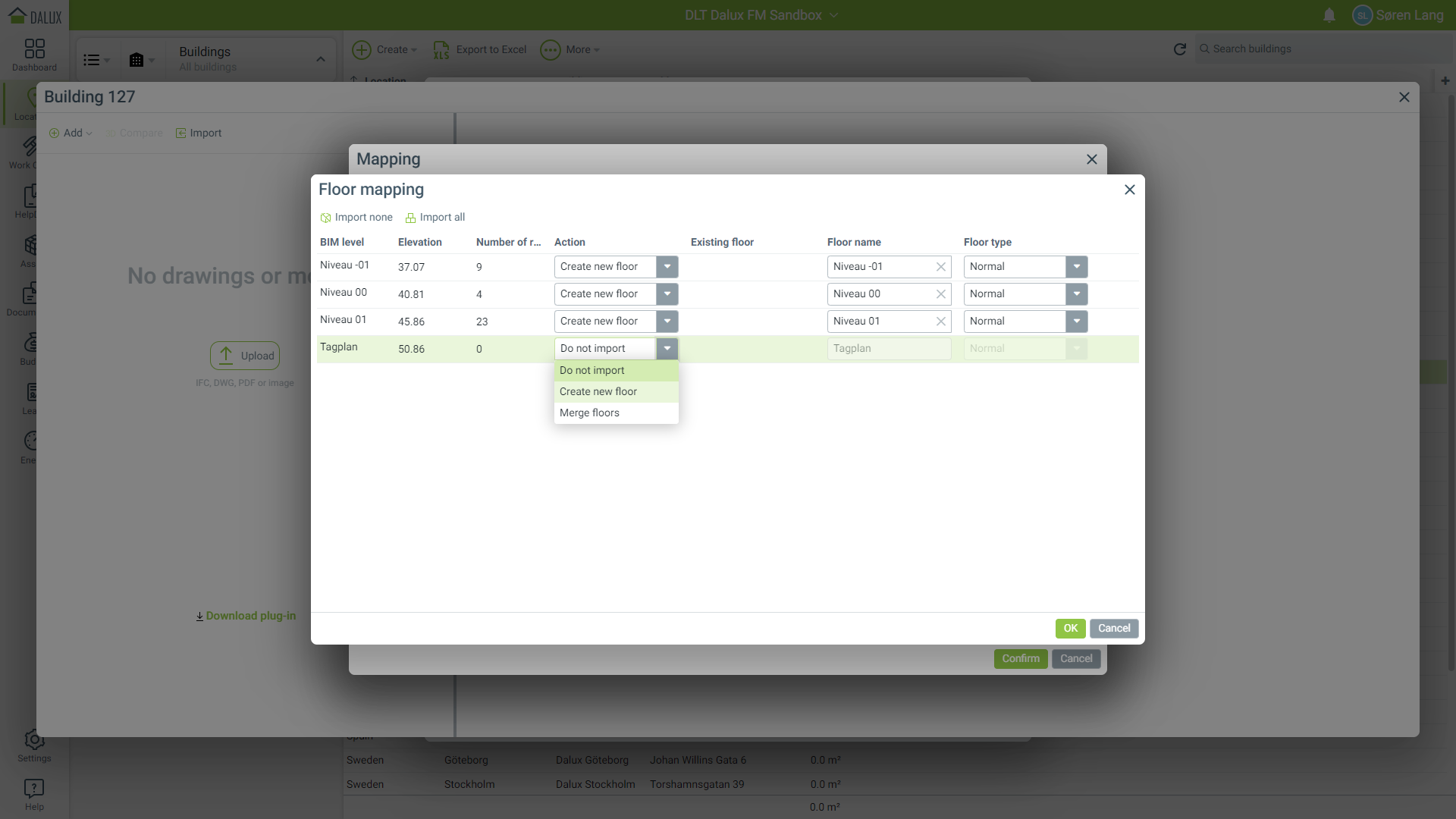

Calibrage des étages

Les étages et niveaux sont automatiquement importés du modèle IFC. Vous devez vous assurer que les bons étages sont importés dans Dalux FM. Vous pouvez choisir de

• Créer un nouvel étage : crée un nouvel étage/niveau dans Dalux basé sur les données du modèle IFC.
• Ne pas importer : ignore les données et ne crée pas un nouvel étage dans Dalux FM.
• Fusionner les étages : Vous pouvez choisir de fusionner les étages avec des étages existants, ou des étages issus de l’importation.

Si nécessaire, les étages peuvent également être renommés. Le nom de l’étage sera affiché dans Dalux FM.

Une fois terminé, cliquez sur 'OK'.

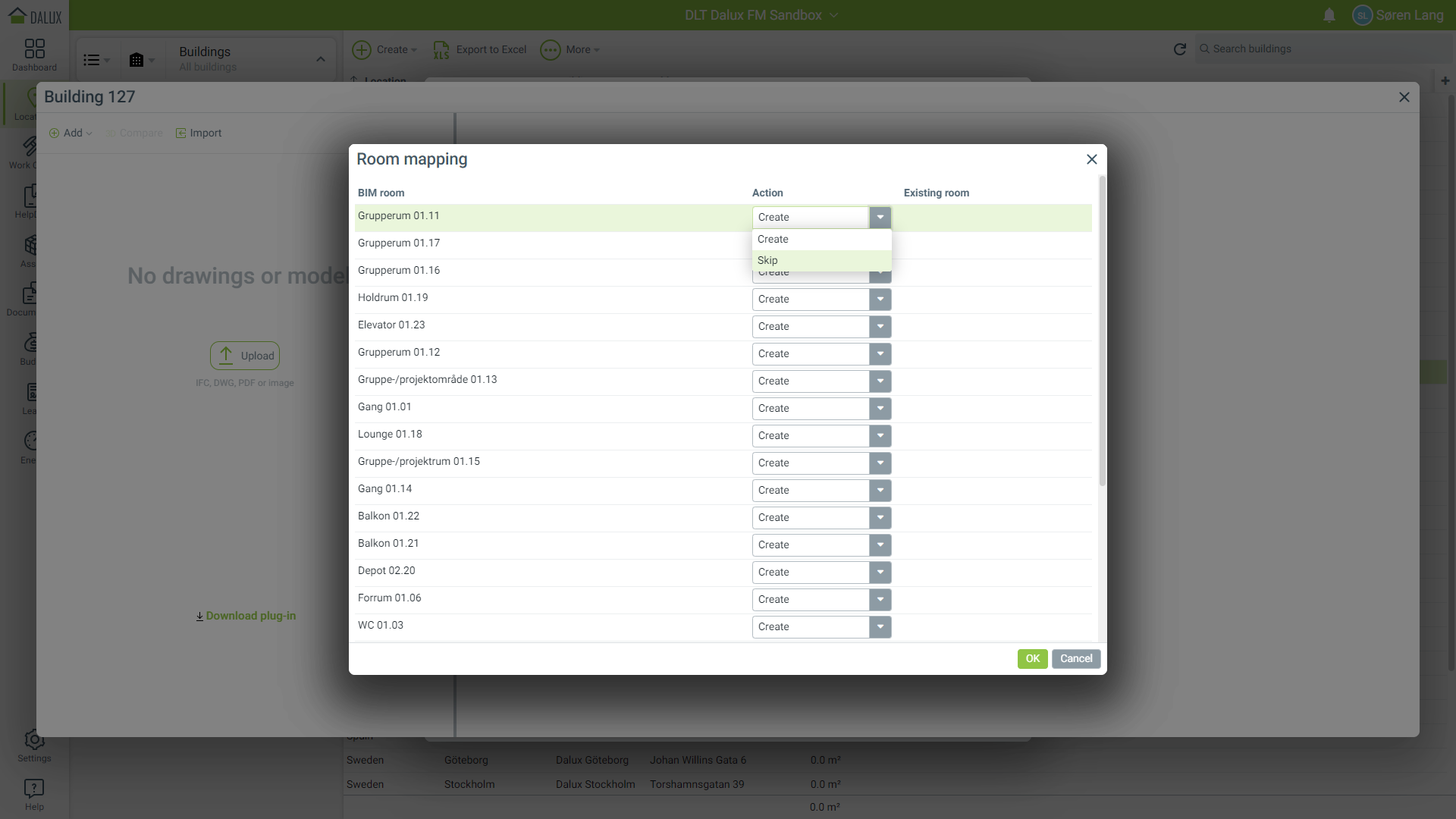

Cartographie des pièces

La cartographie des pièces est effectuée pour s'assurer que les bonnes pièces du modèle sont importées. Vous pouvez choisir d’importer ou d’ignorer les pièces.

Les noms des pièces ne peuvent pas être modifiés dans Dalux et devront être modifiés dans le modèle BIM.

Propriétés des pièces

Les propriétés des pièces issues du modèle BIM peuvent être mappées sur une propriété de pièce Dalux. Vous pouvez ajouter vos propres propriétés des pièces dans Dalux FM. Si vous avez des propriétés de pièces dans votre modèle BIM que vous souhaitez mapper vers les propriétés Dalux, vous pouvez créer les propriétés correspondantes dans Dalux FM en allant dans :

Réglages Champs utilisateur 'Pièces' Ajouter des propriétés ici.

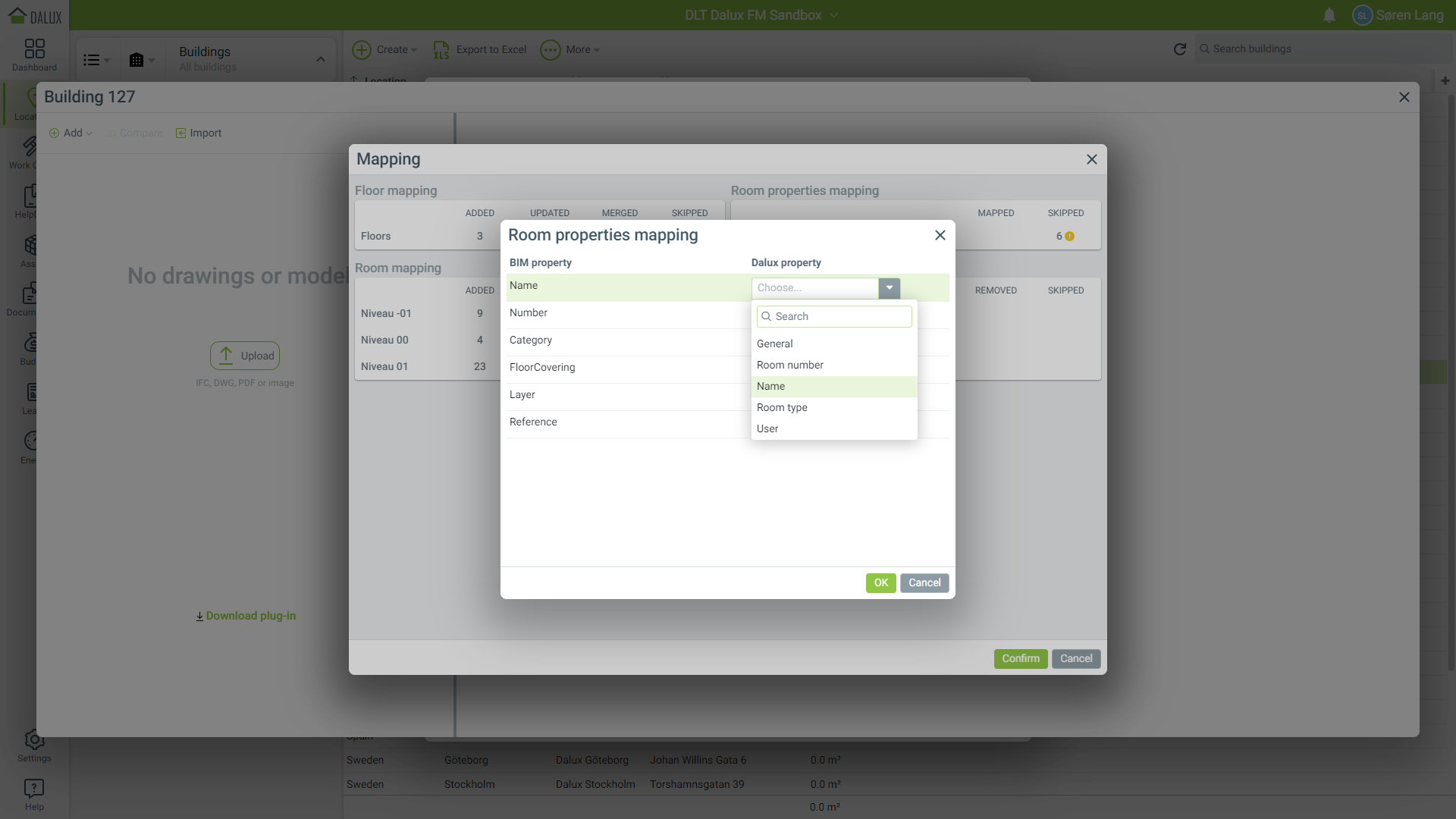

Dans la fenêtre des propriétés des pièces, sélectionnez quelle propriété BIM vous souhaitez mapper à la propriété Dalux.

Une fois terminé, cliquez sur 'OK'.

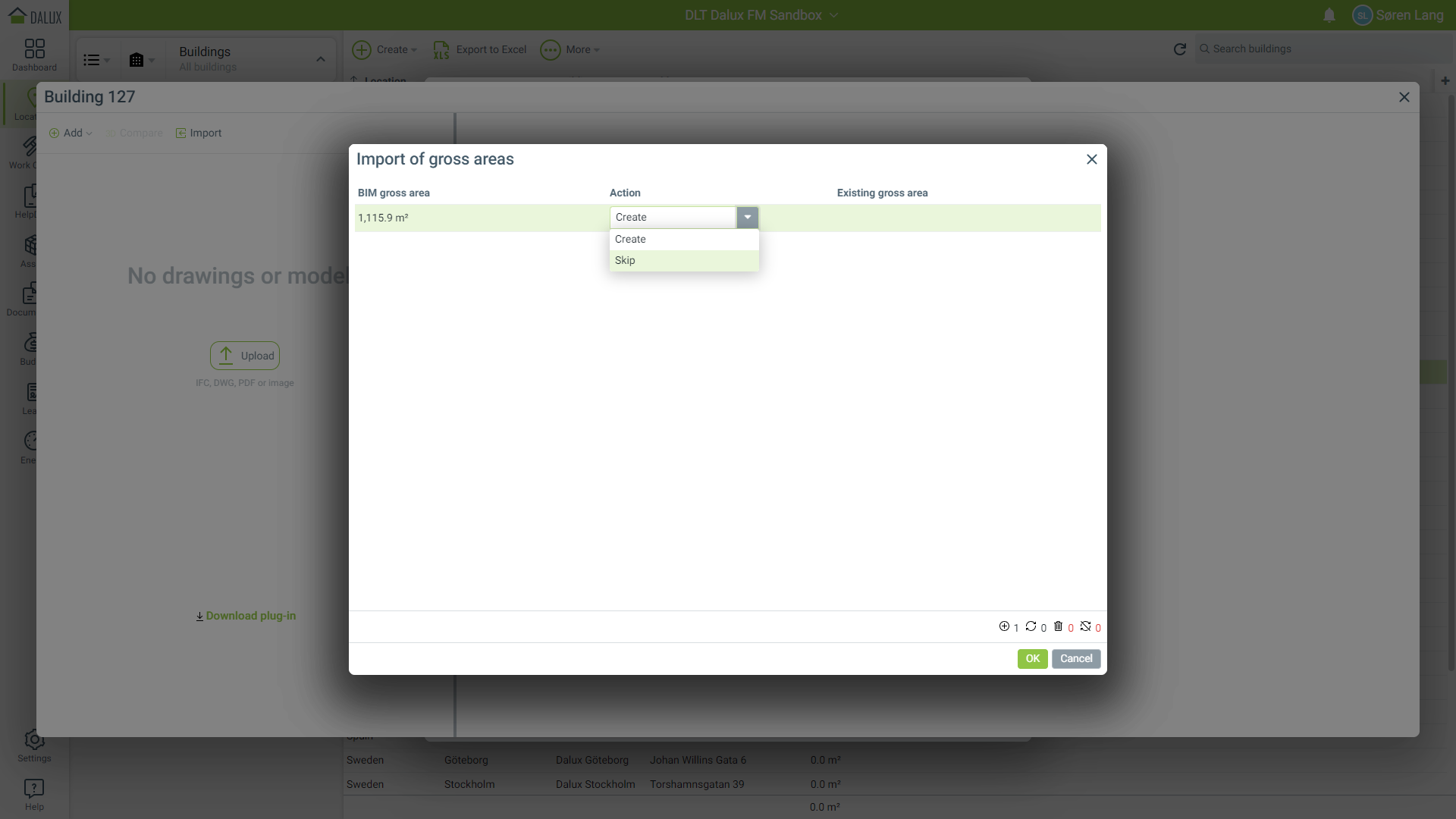

Cartographie de la surface brute

La surface brute du bâtiment peut également être importée du modèle BIM vers Dalux FM. Vous pouvez choisir d’importer ou d’ignorer la surface brute pour les étages importés.

Finalisation du chargement IFC

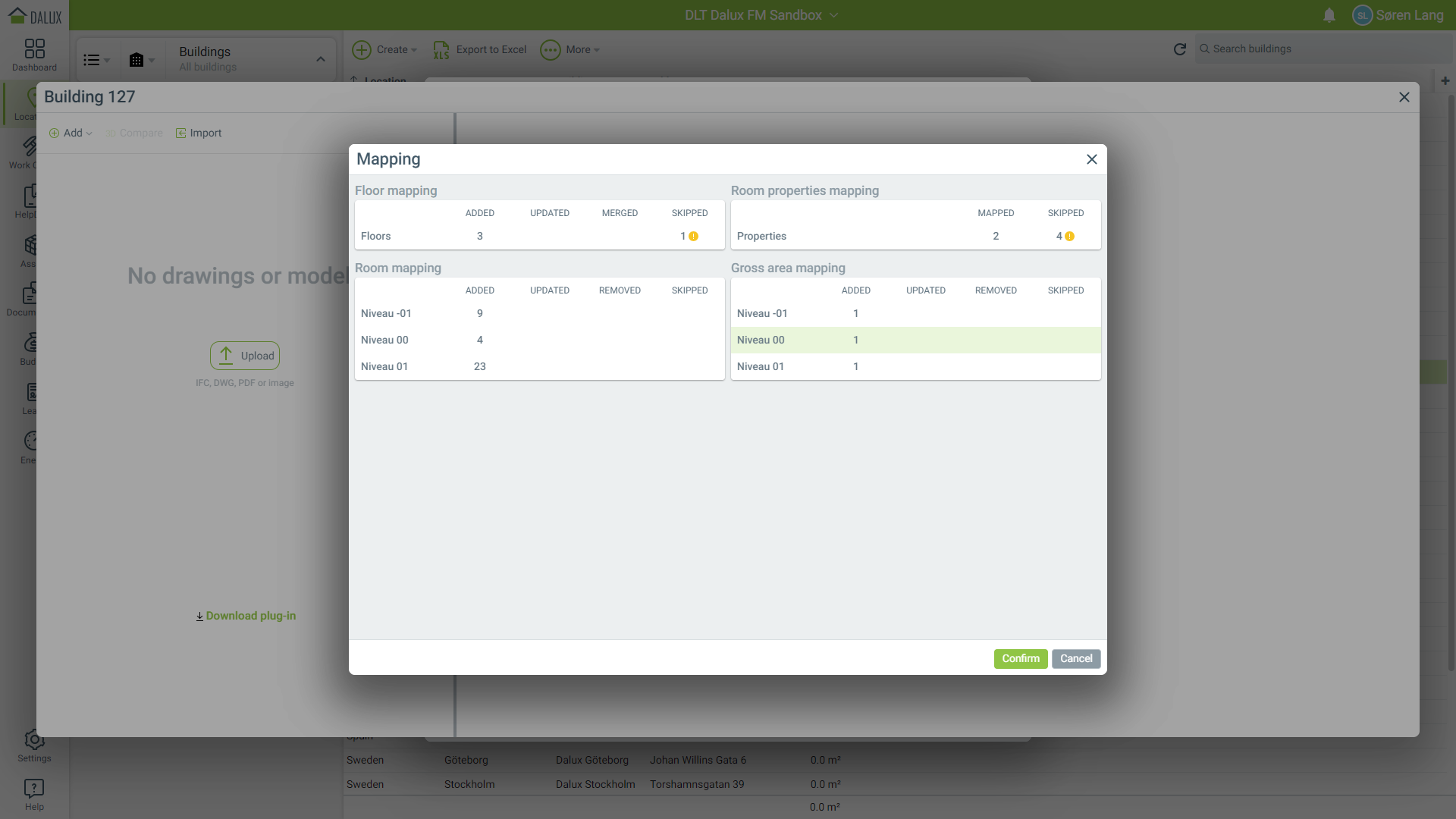

Une fois le mappage des données IFC terminé, cliquez sur 'Confirmer' pour terminer.

Dalux traitera ensuite et importera les données du modèle IFC dans Dalux FM.

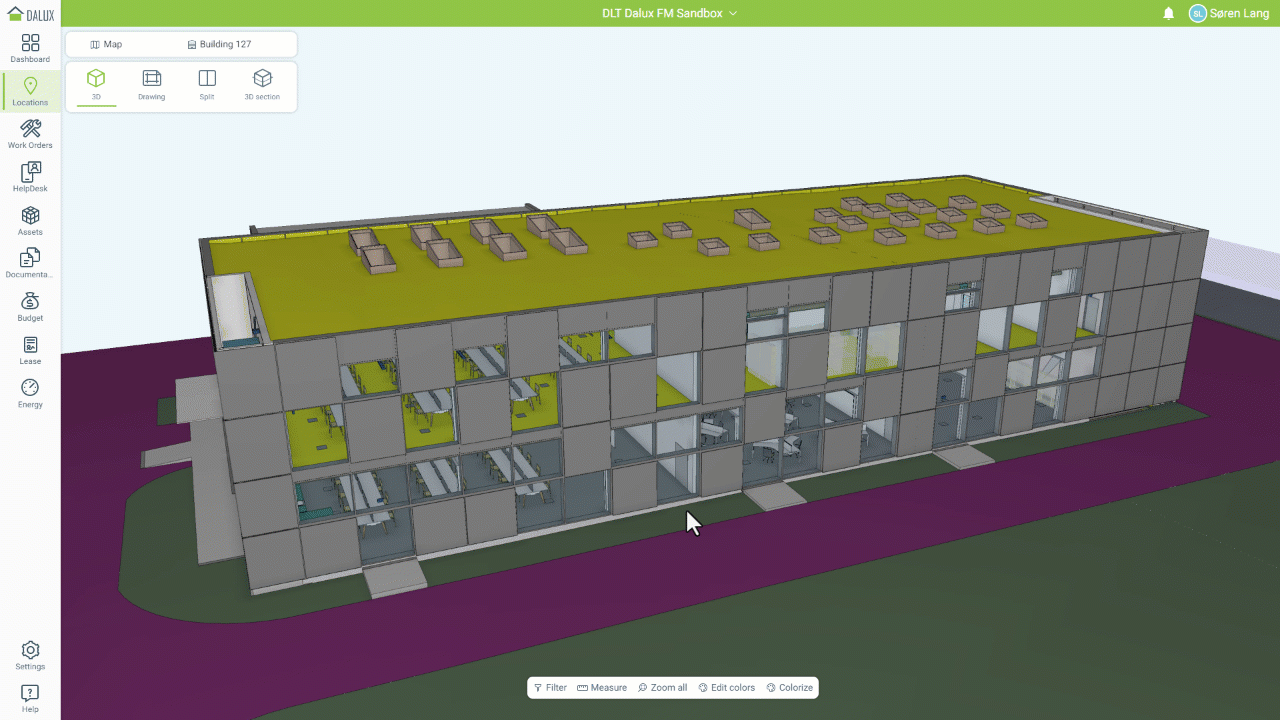

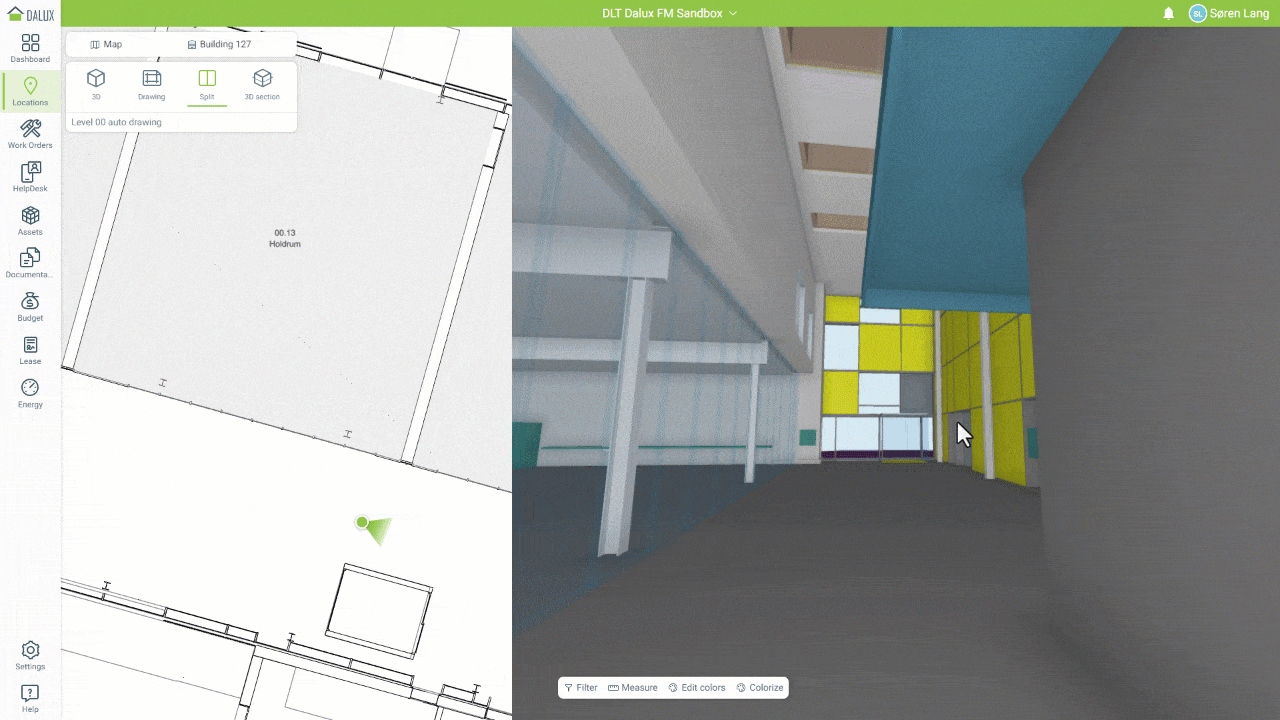

Vous pouvez désormais voir votre modèle 3D dans le module Position et les données des pièces qui ont été importées.

Ajout de plusieurs fichiers IFC au même bâtiment

Le même processus que ci-dessus est utilisé lors du chargement de plusieurs fichiers IFC vers le même bâtiment. Il suffit de sélectionner plusieurs fichiers IFC dans la fenêtre de chargement pour les dessins et le BIM sur le bâtiment. Vous devrez ensuite sélectionner les fichiers à partir desquels importer les données des pièces.

Lorsque vous avez plusieurs fichiers sur le même bâtiment, vous pouvez basculer entre eux en utilisant les filtres dans le module Position. Cela peut être utile si vous avez différents modèles tels que des modèles architecturaux et des modèles d’installation.

Bonnes pratiques

1. Utiliser un système de coordonnées commun

Tous les fichiers IFC — architecturaux, structurels et MEP — doivent partager la même origine et le même système de coordonnées.

Cela garantit que les modèles s’alignent correctement lorsqu’ils sont fédérés dans Dalux FM. Des coordonnées mal alignées sont l’une des causes les plus fréquentes de problèmes visuels et spatiaux dans Dalux FM.

2. Maintenir la hiérarchie IFC standard

Inclure toujours les niveaux clés du schéma : IfcProject, IfcSite, IfcBuilding et IfcBuildingStorey.

Ces éléments sont essentiels pour une structure de données correcte et la navigation au sein de Dalux FM.

3. Clarifier la propriété et le contenu du modèle

Effacez les ambiguïtés dans la nomination des fichiers et la séparation des lots techniques — par exemple :

Building_A_Arch.ifc, Building_A_MEP.ifc.

Lorsque plusieurs IFCs sont téléversés pour le même bâtiment, déterminez quel modèle fournit les données d’espace et de pièces principales afin d’éviter la duplication et d’assurer des données FM cohérentes.

4. Optimiser la géométrie du modèle

Une géométrie trop complexe ou trop détaillée peut réduire les performances dans Dalux FM, en particulier dans les visionneuses mobiles et web.

Simplifiez les éléments et nettoyez le modèle avant l’export pour maintenir l’utilisabilité sans perdre les informations FM essentielles.

5. Conserver les GUID des éléments
Chaque IFC exporté doit conserver les identifiants uniques globaux (GUID) d'origine pour les espaces, les équipements et les éléments du bâtiment.

Des GUID stables sont cruciaux pour maintenir les liens lorsque les modèles sont mis à jour ou ré-importés, garantissant que les données de propriétés et d’actifs restent cohérentes au fil du temps.

6. Propriétés de géométrie

Plus les données géométriques dans l'IFC sont riches, plus Dalux FM peut les exploiter pour remplir automatiquement les listes d'équipements.

Ajouter des données précises directement dans l'outil de création réduit la quantité de saisie manuelle requise dans Dalux FM. Les données doivent être saisies quelque part, par quelqu'un.
