Le plugin Revit est un outil développé par Dalux qui fonctionne dans Revit. Il vous aide à ajouter des modèles et des plans, à créer des commentaires et à vous connecter à la fonctionnalité de validation de modèle.
Vous pouvez utiliser le plugin Revit pour ajouter des modèles directement depuis Revit vers votre projet Dalux. Cet article expliquera comment effectuer l'ajout de modèles/plans. Veuillez noter que vous ne téléchargez pas le fichier modèle '.RVT' sur Dalux, seulement le fichier '.daluxbim' utilisé dans Position.
Pour apprendre à utiliser le plugin pour les commentaires ou la validation de modèle, vous pouvez lire cet article : Commentaires et validation de modèle dans le plugin Revit
Attention
Ce plugin fonctionne uniquement avec les versions complètes de Revit. Veuillez vous assurer que votre version de Revit est compatible avec la version du plugin. La mise à jour de Revit peut causer des problèmes si la version du plugin et la version de Revit ne correspondent pas.
Avant de tenter d'ajouter un modèle en utilisant le plugin Revit, assurez-vous que les coordonnées de votre projet sont correctement configurées pour l'ajout. Cet article (Revit Survey Point) peut vous aider si vous n'êtes pas sûr(e) ou si vous avez des problèmes de synchronisation.
Comment télécharger et configurer le plugin Revit ?
Une fois connecté à votre projet sur le web, sélectionnez votre nom en haut à droite et allez à la section Télécharger. Vous trouverez le plugin Revit actuel sous Autodesk :
Informations techniques
Vous devez fermer toutes les instances de Revit en cours d'exécution pour démarrer l'installation du plugin.
Une fois que vous avez téléchargé le fichier MSI, ouvrez-le et suivez les instructions de l’assistant d’installation.
La prochaine fois que vous ouvrirez Revit, une fenêtre de sécurité vous demandera quoi faire avec le plugin Dalux/Revit. Choisissez ‘Toujours charger’ :
Lorsque Revit a chargé un modèle, vous trouverez le plugin Dalux dans le ruban sous l'onglet Dalux. Si vous cliquez soit sur Ajouter ou
Commentaire, il vous sera demandé de vous connecter avec votre compte Dalux. Connectez-vous à votre compte avec vos identifiants Dalux :
Comment ajouter et mettre à jour vos fichiers modèle 3D et plan ?
Privilèges utilisateur
Pour pouvoir ajouter des documents depuis Revit, vous devez appartenir à un groupe d'utilisateurs ayant des droits de modification des bâtiments et des emplacements sur le projet Dalux concerné. Si vous ne pouvez pas faire cela, contactez l'administrateur du projet.
Pour ajouter votre modèle de Revit à Dalux, ouvrez Revit et assurez-vous d’être connecté à votre compte Dalux dans le plugin.
Sélectionner le projet et le bâtiment

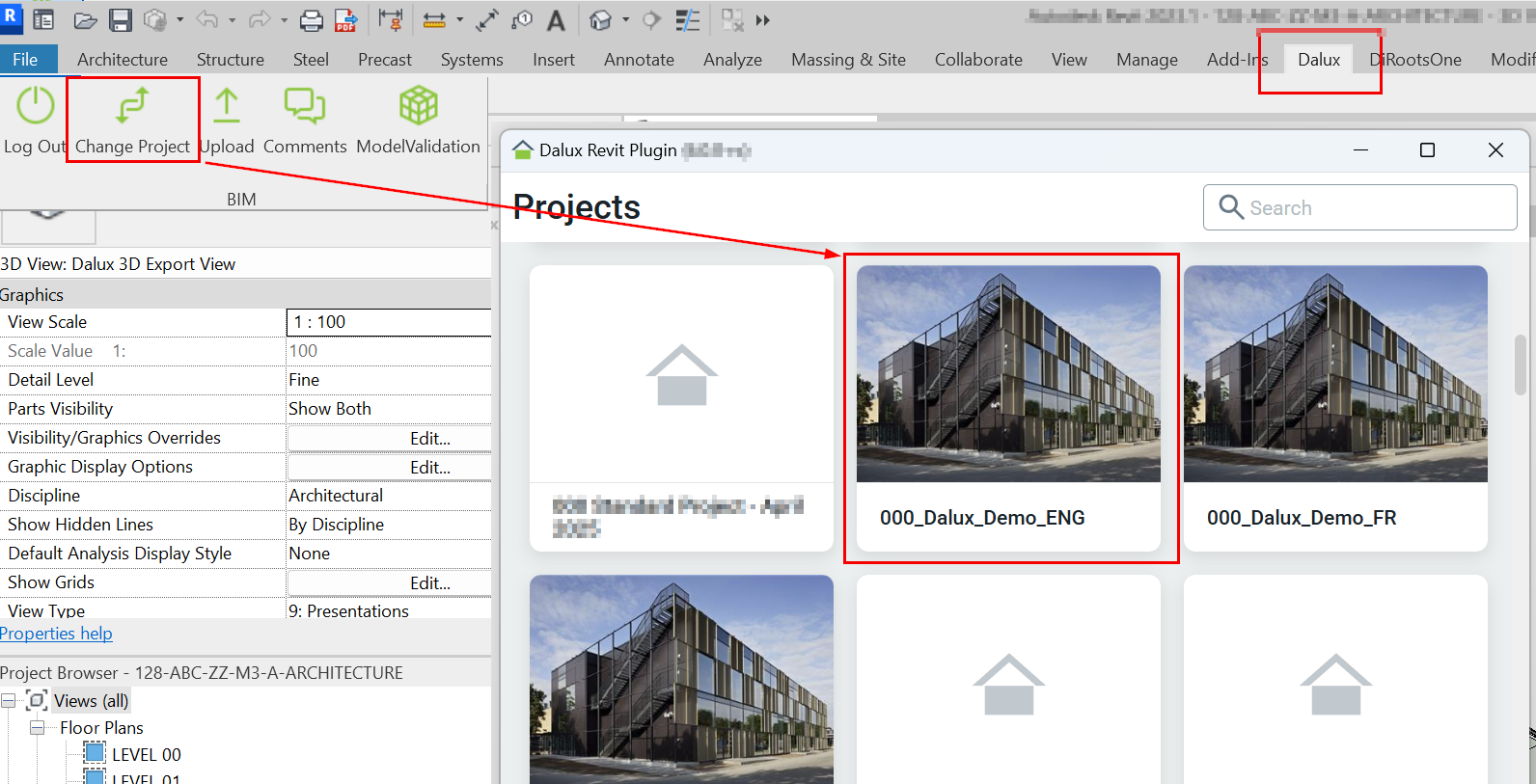

Sélectionnez ou modifiez le projet en cliquant sur "Changer de projet" et sélectionnez un projet dans la liste.

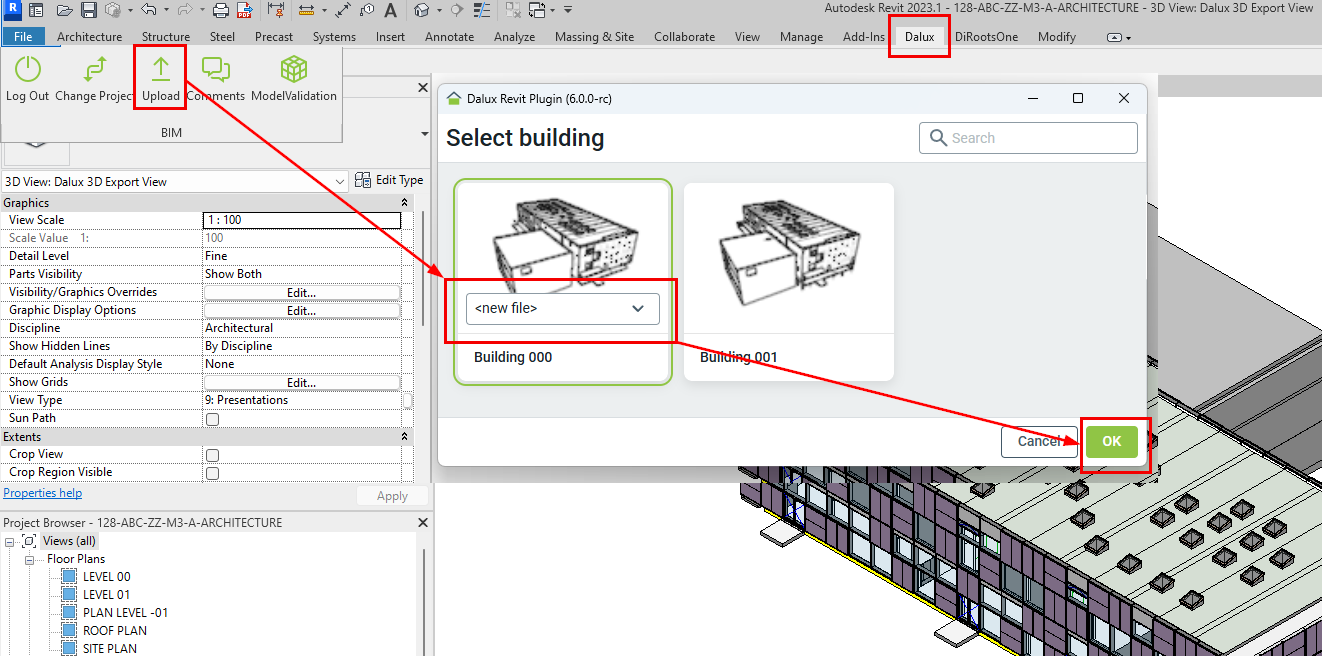

Cliquez sur "Ajouter", puis sélectionnez le bâtiment et le fichier vers lesquels vous souhaitez ajouter votre modèle, puis cliquez sur "OK" :

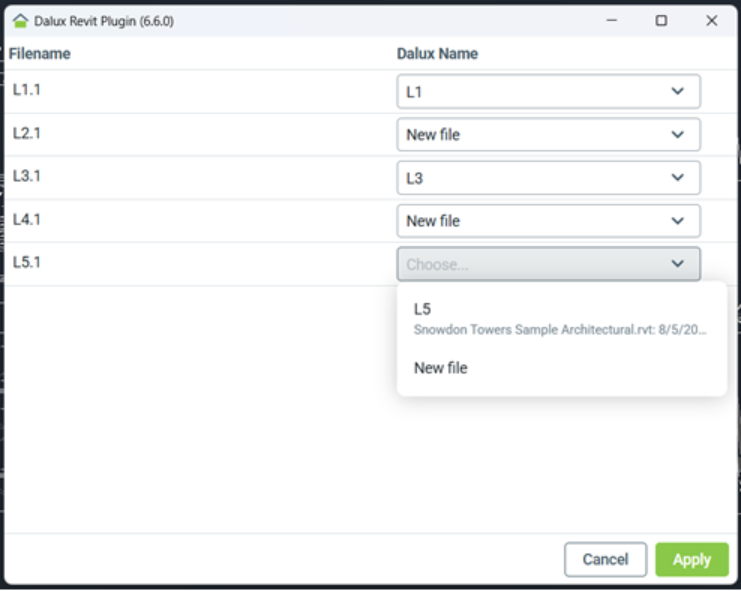

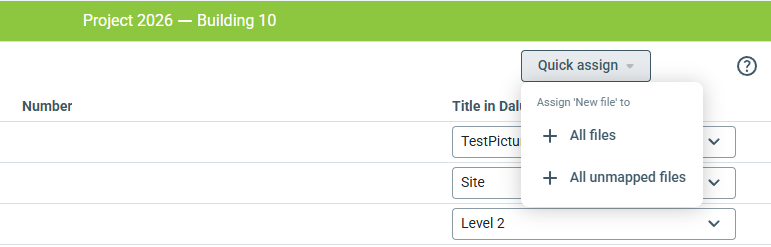

Si c'est la première fois que vous ajoutez ce modèle, sélectionnez "nouveau fichier" dans le champ Fichier. Si vous avez déjà ajouté ce modèle précédemment, sélectionnez alors le fichier que vous souhaitez mettre à jour.
Important !
Assurez-vous que le bâtiment dans lequel vous souhaitez ajouter votre fichier Revit existe déjà dans le projet Dalux, car vous ne pouvez pas créer de nouveaux bâtiments via le plugin.
Ajouter des fichiers

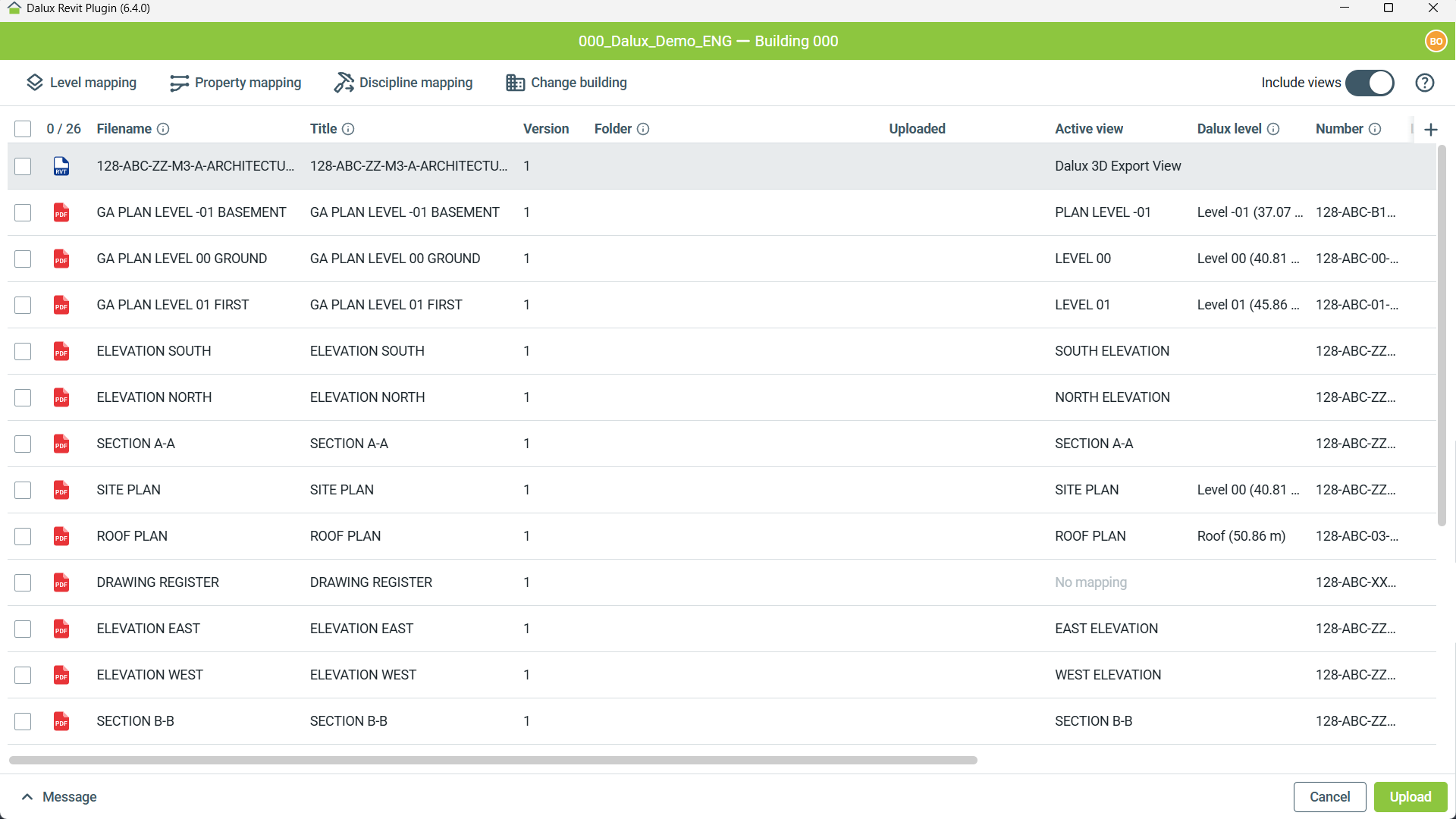

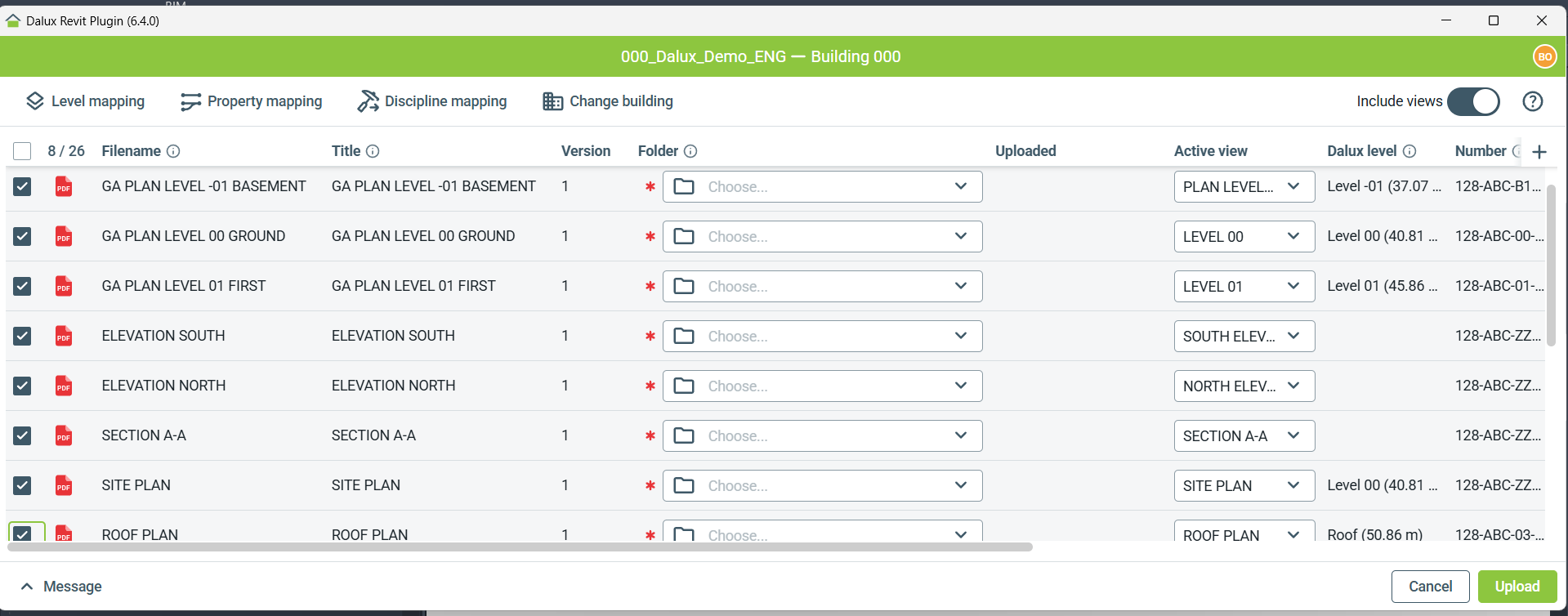

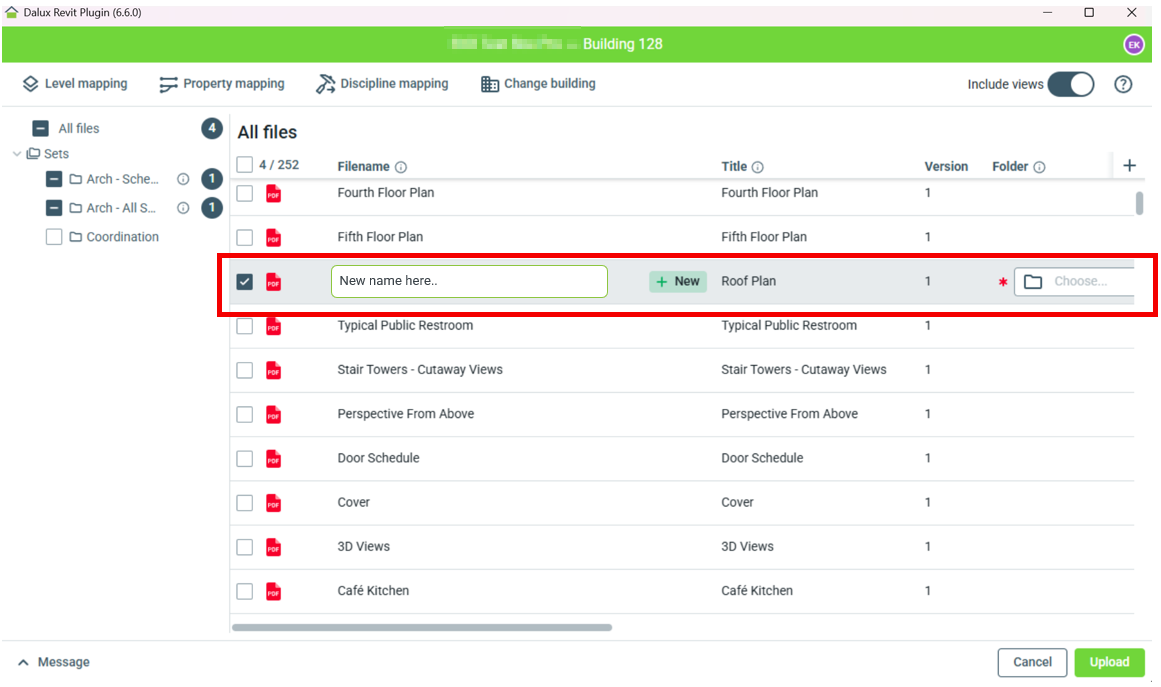

Depuis l’écran principal d’ajout, vous pouvez sélectionner les fichiers que vous souhaitez ajouter et voir les métadonnées qui leur sont associées. Basculez 'Include views' dans le coin supérieur droit pour filtrer les affichages afin d'obtenir un aperçu plus facile. Si des affichages sont sélectionnés pour être ajoutés et que 'Include views' est désactivé, ces affichages ne seront pas ajoutés.
Notice
Si vous ajoutez des fichiers pour la première fois, vous devez d'abord passer par Calibrage de niveau,
Calibrage de propriété et
Calibrage de discipline (voir ci-dessous). Ces réglages seront enregistrés pour les futurs ajouts.
Nom du fichier : Il s’agit du nom du fichier dans Dalux. Modifiez ceci sous Calibrage de propriété pour le remplir avec des propriétés Revit, ou double-cliquez sur le nom de fichier dans la vue en liste après l'avoir sélectionné pour le modifier manuellement.
Version : Il s’agit de la version du fichier qu’il aura dans Dalux après l’ajout (chaque export l’augmentera).
Dossier : Sélectionnez le dossier dans Dalux Box vers lequel le fichier doit être ajouté.

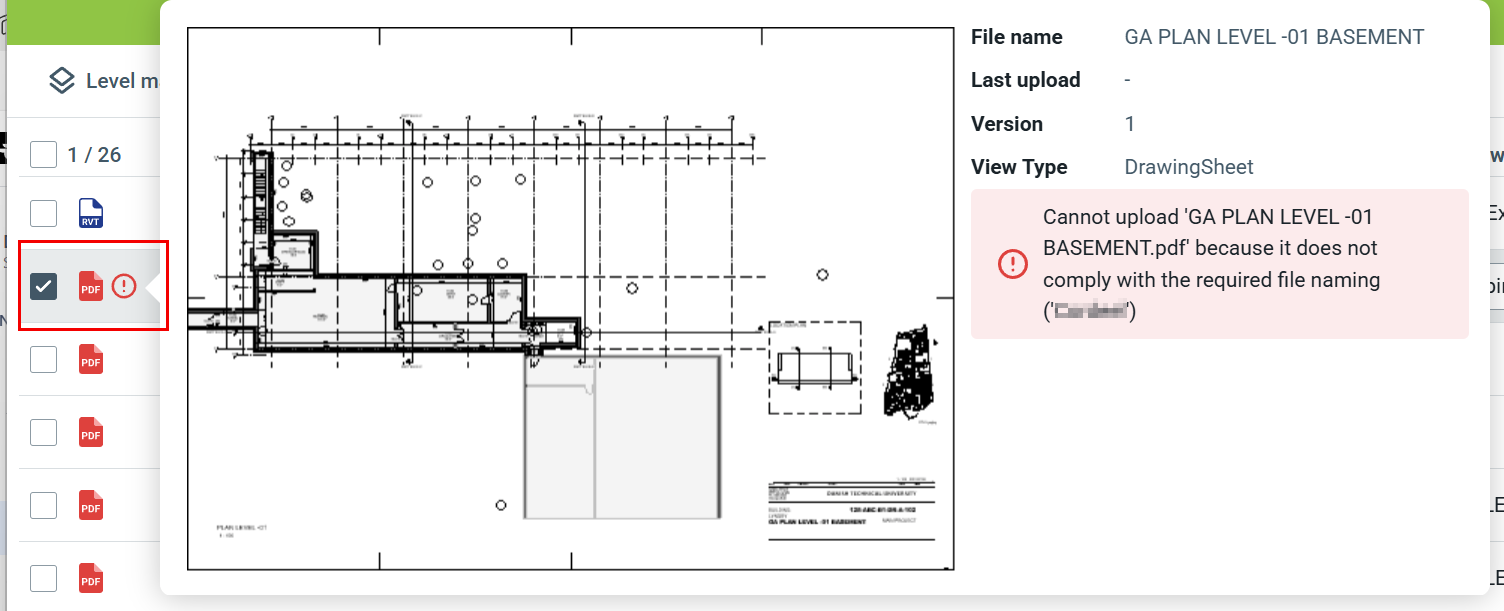

Si un modèle de dénomination de fichier est associé au dossier, un avertissement s’affiche si le nom ne correspond pas au modèle.
Si un nom de fichier ne correspond pas au modèle, il ne sera pas ajouté.
Ajouté : Date du dernier ajout de ce fichier.
Vue active : Sélectionnez la vue qui détermine l'étage auquel ils doivent être mappés.
Sélectionnez "Aucun mappage" si vous ne souhaitez pas que le plan/la feuille soit associé(e) à un étage.
Pour les modèles 3D, voir Active View (3D) ci-dessous.
Niveau Dalux : Sélectionnez l’étage auquel le plan sera relié selon la vue active.
Numéro : Numéro de feuille du plan (modifiable uniquement dans Revit).
Titre: C'est le nom du dessin avec lequel il sera affiché dans Design et Positions. Saisissez la valeur manuellement ou mappez-la sous Calibrage de propriété.
Description du contenu : Champ de métadonnées système, saisissez la valeur manuellement ou mappez-la sous Calibrage de propriété.
Les métadonnées personnalisées du projet sont également affichées ici et fonctionnent comme la "Description du contenu".
Sélectionnez les fichiers en cochant les cases, et la ligne sera mise en surbrillance.
Un astérisque orange indique un champ obligatoire ; vous devez en sélectionner un pour pouvoir l’ajouter.
Trucs et astuces
Vous pouvez effectuer une sélection multiple en maintenant Ctrl ou Shift enfoncé tout en sélectionnant plusieurs lignes.
Fichiers de modèle
Les modèles fonctionnent de la même manière que les plans. Cependant, il existe deux différences principales.
Exporter la pièce

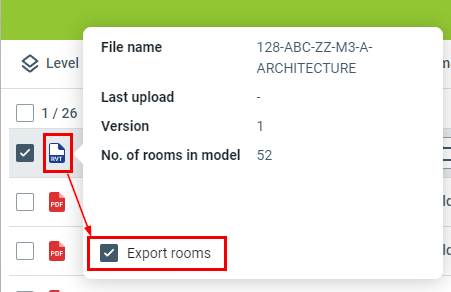

Survolez l’icône du modèle et choisissez d’inclure ou non les pièces dans l’ajout.

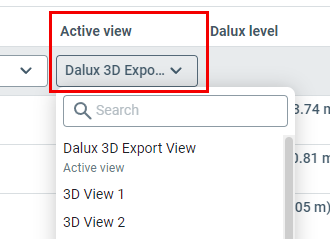

Vue active (3D)
Sélectionnez la vue 3D que vous souhaitez utiliser pour l’ajout. Le niveau de détail (le niveau fin est recommandé) et uniquement les objets visibles dans cette vue seront ajoutés.
Calibrage de niveau
IMPORTANT
Si des étages ont déjà été créés dans votre projet Dalux, vous devez vous abstenir de créer des étages à partir de vos feuilles lors de l’ajout à Dalux !

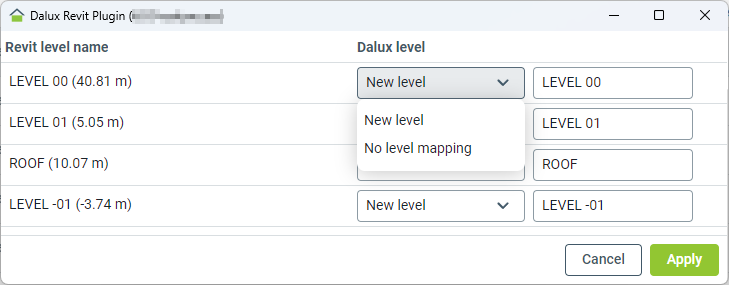

Le mappage des étages affiche les étages du modèle, ce qui vous permet d’associer chacun d’eux à un étage Dalux et de lui attribuer un nom.
Vous pouvez :
- Choisissez les étages existants s’ils ont déjà été créés dans Dalux.
- Créez-en un nouveau à partir de l’étage du modèle.
- Sélectionnez « Aucun mappage d’étage », et l’étage ne sera pas importé.
Calibrage de propriété

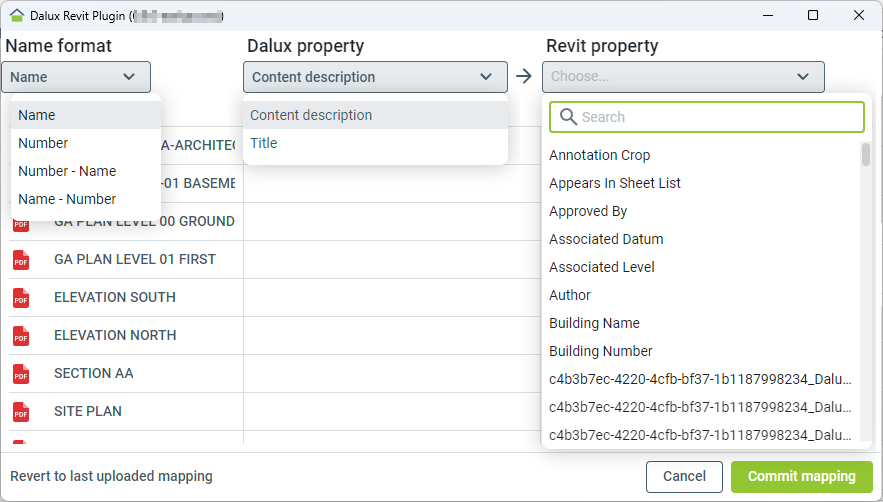

Calibrage de propriété vous permet de spécifier le nom de fichier et d'associer n'importe quelle métadonnée Dalux à une propriété Revit.
Propriété Dalux : permet de sélectionner le champ de métadonnées système ou personnalisé du projet Dalux. Il répertorie la valeur actuelle utilisée pour chaque fichier.
Propriété Revit : permet de sélectionner les propriétés du modèle Revit. Il répertorie la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur « Valider le mappage ».
Après avoir cliqué sur 'Valider le mappage' et ajouté les fichiers à Dalux, cette configuration sera enregistrée et réutilisée la prochaine fois que vous ajouterez.
Vous pouvez facilement restaurer le mappage précédent utilisé lors du dernier ajout en cliquant sur "Revenir au dernier mappage ajouté" dans le coin inférieur gauche.
Astuces et conseils
Titre est le nom qui apparaît sous Positions, alors gardez-le court et précis.
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis affecter cette nouvelle propriété Revit à une propriété Dalux.
Mappage des disciplines

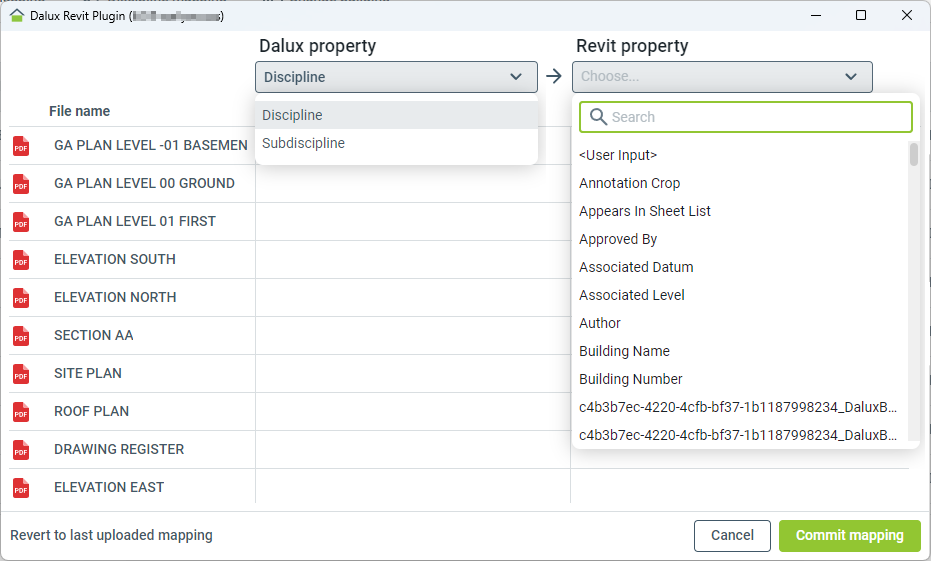

Le mappage des disciplines vous permet de mapper la "Discipline" et/ou la "Sous-discipline" avec une saisie utilisateur ou une propriété Revit.
Propriété Dalux: permet de sélectionner entre Discipline ou Sous-discipline.
Il liste la valeur actuelle utilisée pour chaque fichier.
Propriété Revit: permet de sélectionner les propriétés du modèle Revit.
Il liste la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur "Valider le calibrage".
Après avoir cliqué sur "Valider le mappage" et ajouté les fichiers à Dalux, cette configuration sera enregistrée et réutilisée la prochaine fois que vous ajouterez des fichiers.
Vous pouvez facilement restaurer le mappage précédent utilisé lors du dernier ajout en cliquant sur "Revenir au dernier mappage ajouté".
Astuces et conseils
La Discipline et la Sous-discipline sont utilisées pour trier les plans sous Positions.
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis affecter cette nouvelle propriété Revit à une propriété Dalux.
Message

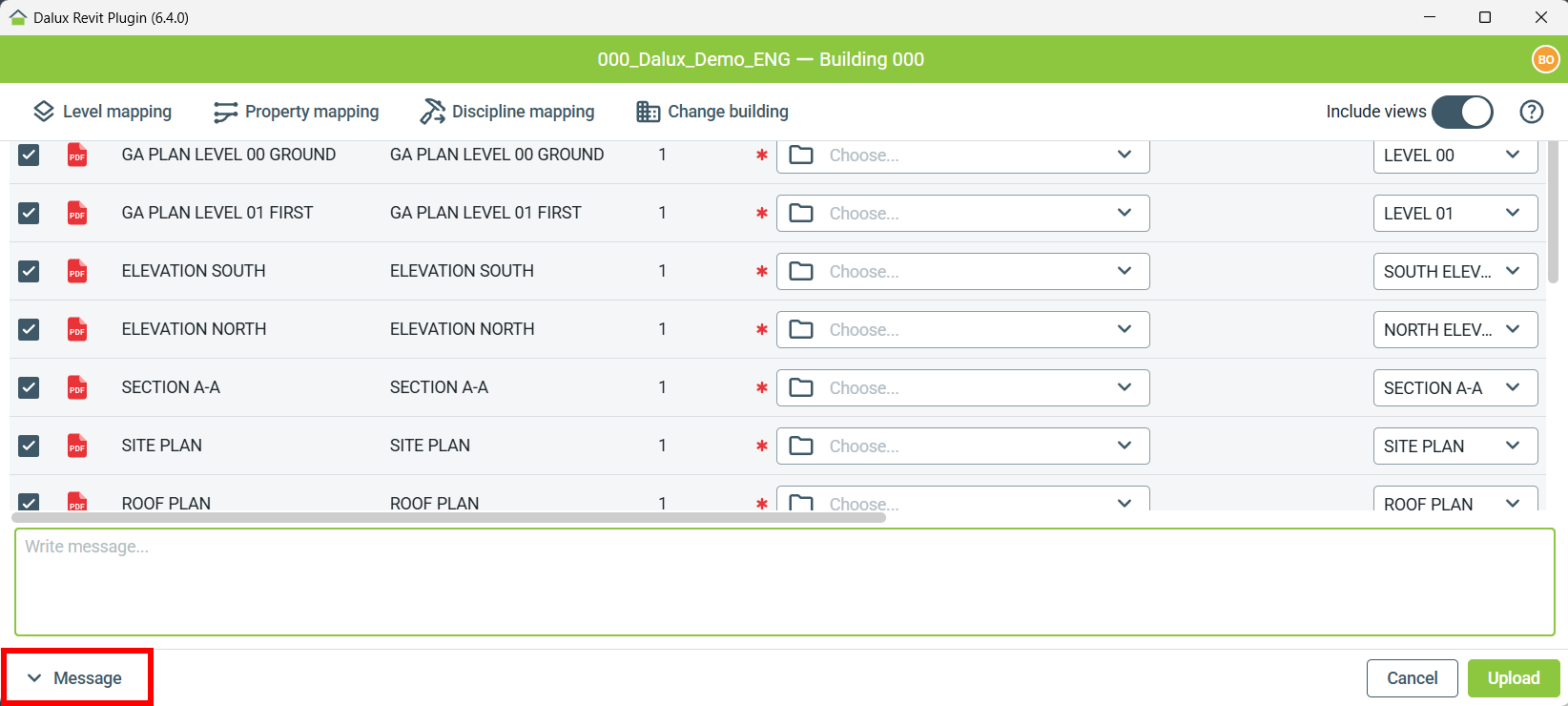

En bas, vous pouvez saisir un message pour expliquer la raison de l’ajout.
Veuillez noter que vous ne pouvez ajouter qu’un seul message pour l’ensemble de l’ajout, et non un message pour chaque fichier individuel.
Après l’ajout
Lorsque vous avez terminé de configurer vos fichiers et cliquez sur "Ajouter", vous verrez un écran de progression.

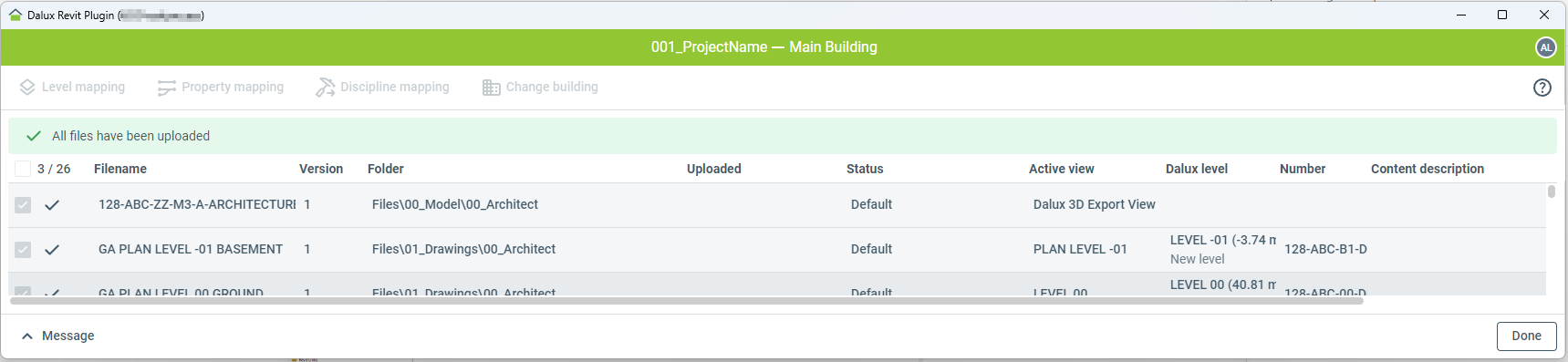

Une fois tous les fichiers ajoutés, vous verrez le résultat avec une coche pour chaque ajout réussi.

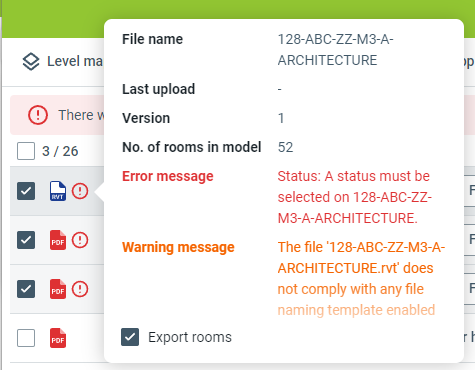

Si certains fichiers n’ont pas été ajoutés, une icône d’information rouge apparaîtra à droite de chacun d’eux ; survolez l’icône avec votre souris pour voir la raison.
Notice
Votre modèle sera ajouté dans le module Position en tant que fichier .daluxbim. Si le modèle est lié à Dalux Box, il sera également enregistré là-bas en tant que fichier .daluxbim.
Modèles Revit liés et fichiers .dwg chargés
Si vous avez lié d'autres types de fichiers dans votre projet Revit, ils ne seront pas tous pris en compte par le plugin Revit. Ces fichiers liés ne seront pas ajoutés au projet à l'aide du plugin Revit car le plugin dépend des informations disponibles sur le logiciel Revit.
Fichiers .dwg chargés
Les fichiers .dwg chargés dans le modèle qui contiennent des objets 3D seront ajoutés sous la forme d’un seul objet :

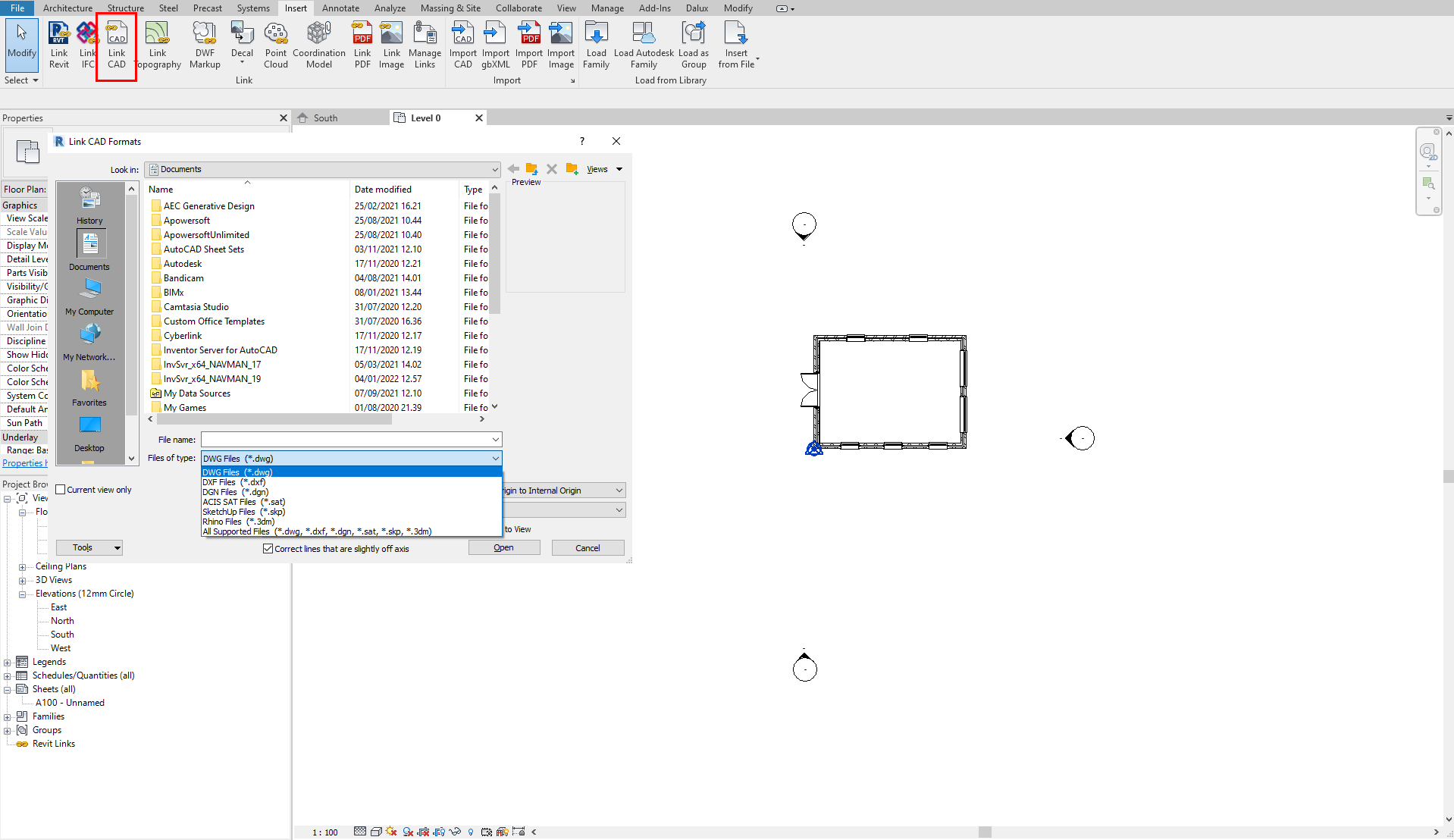

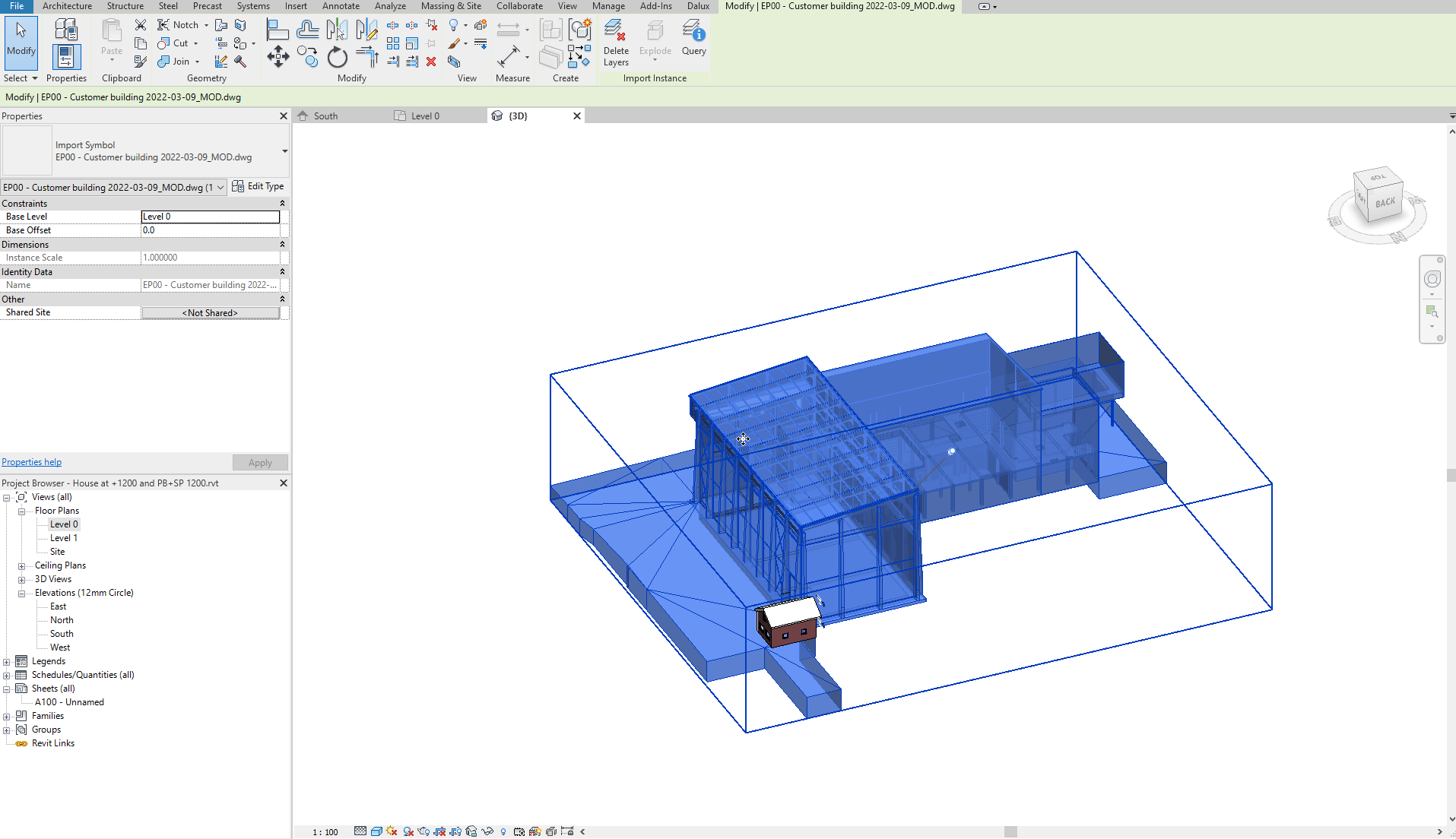

Un fichier .dwg apparaîtra comme ceci dans Revit (un grand objet sélectionnable) :

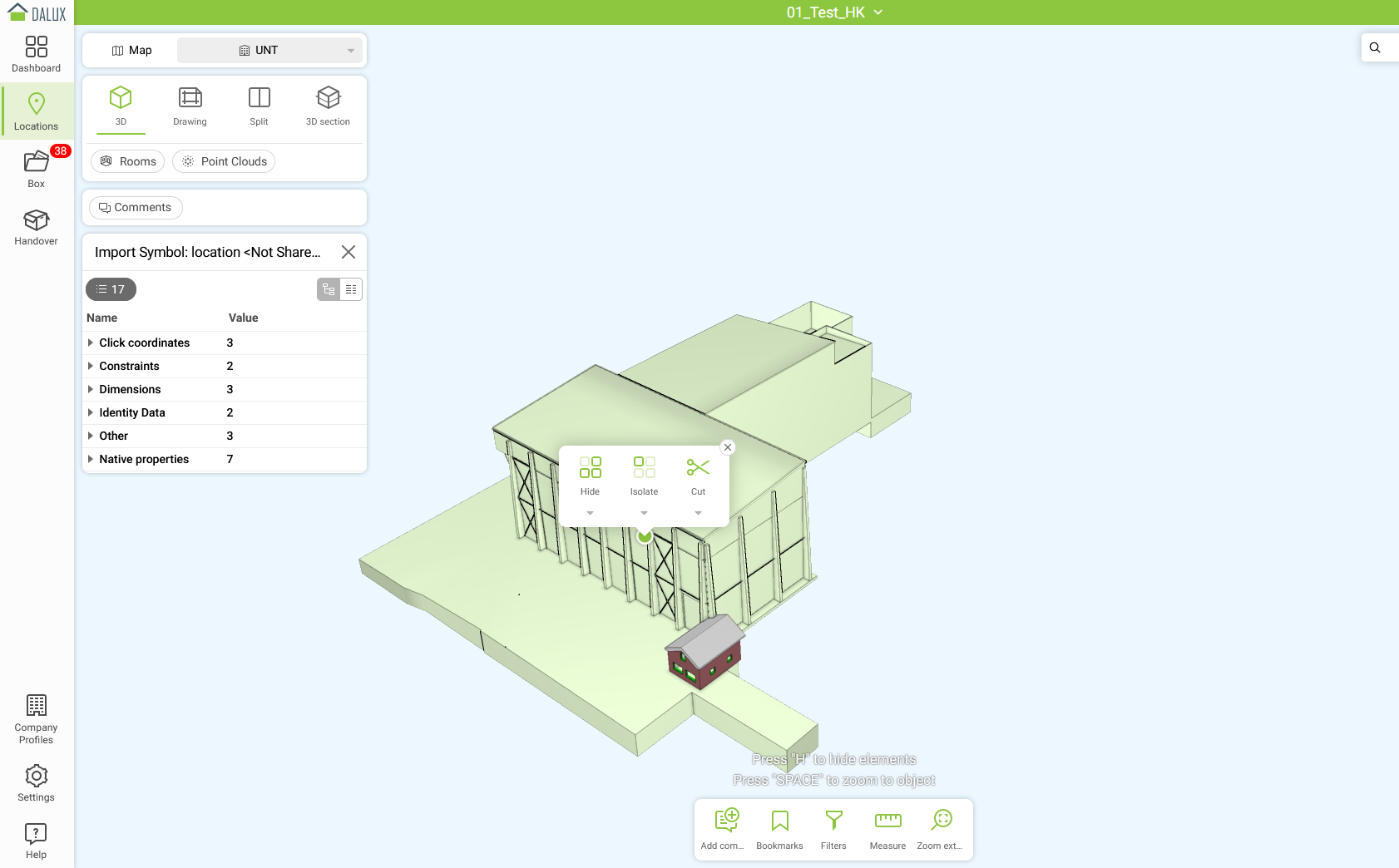

Cela finit alors de la même manière dans Dalux :
