Tests des équipements pour la mise en service

Présentation

En tant que responsable qualité supervisant la mise en service, vous êtes chargé de vous assurer que les installations mécaniques réussissent les tests requis avant le Handover du Projet. Mais coordonner les tests entre les entrepreneurs, les ingénieurs et les experts tiers est difficile à gérer avec les e-mails et les protocoles papier seuls. Avec Dalux, vous pouvez planifier, suivre et assurer le suivi des tests des équipements directement associés à chaque objet BIM. Cela garantit que rien ne se perd et que chaque résultat est Documenté avec une piste d'audit complète.

Le défi

Avant le Handover du Projet, les installations mécaniques sont soumises à des tests par étapes afin de confirmer qu'elles respectent les exigences du contrat, de l'assurance et de la garantie, ainsi que les normes et les codes locaux du Bâtiment. Ces tests sont effectués par des entrepreneurs, des ingénieurs et des experts tiers. Les systèmes réglementés, tels que les alarmes incendie ou les systèmes d'arrosage, nécessitent souvent la présence d'une autorité compétente, d'un assureur ou d'une autorité indépendante de mise en service afin d'approuver les résultats des tests.

Sans système Partagé, il est difficile pour un responsable qualité de superviser la mise en service, de coordonner les tests et de suivre les éléments en suspens. Les protocoles de test papier qui ne sont pas associés aux équipements eux-mêmes rendent la documentation difficile à retrouver ultérieurement. Les tests échoués doivent être résolus avant un nouveau test, et gérer ce processus pour des centaines ou des milliers d'éléments uniquement par e-mail et par téléphone est presque impossible.

Comment Dalux le résout

Dans Dalux, vous pouvez configurer des inspections pour chaque équipement et y associer directement tous les tests et leurs protocoles. Cette opération est réalisée conformément aux méthodologies reconnues de mise en service, telles que l'ASHRAE Guideline 0/1 ou le CIBSE Commissioning Code. Chaque protocole peut être standardisé pour un type de test spécifique et réutilisé dans différents projets afin de garantir des tests et une documentation cohérents dans l'ensemble de votre portefeuille.

Si un test échoue ou qu'un problème est détecté, une Tâche est directement attribuée à l'entrepreneur responsable, qui en est immédiatement averti. Lorsqu'un test nécessite le témoignage ou la validation d'un tiers, vous pouvez ajouter sa Signature comme exigence au protocole de test, afin que sa Validation soit enregistrée avec le résultat du test. Vous êtes averti une fois qu'un problème est résolu, afin de pouvoir planifier le nouveau test.

Grâce à un Aperçu clair par Plan d'inspection, ou entre plusieurs plans dans une Matrice, vous connaissez toujours le Statut et la progression des tests des équipements dans votre Projet de construction.

Le résultat

Avec Dalux, vous obtenez :

• Tests des équipements organisés : les tests des équipements sont planifiés et structurés par élément, conformément aux pratiques reconnues de mise en service.
• Traçabilité complète : chaque test, y compris le témoignage et la validation d'un tiers lorsque cela est nécessaire, est documenté et traçable.
• Tâches en suspens traçables : les tests échoués génèrent des Tâches avec une responsabilité clairement définie, pour faciliter les reprises.

Configurez les tests des équipements dans votre Projet

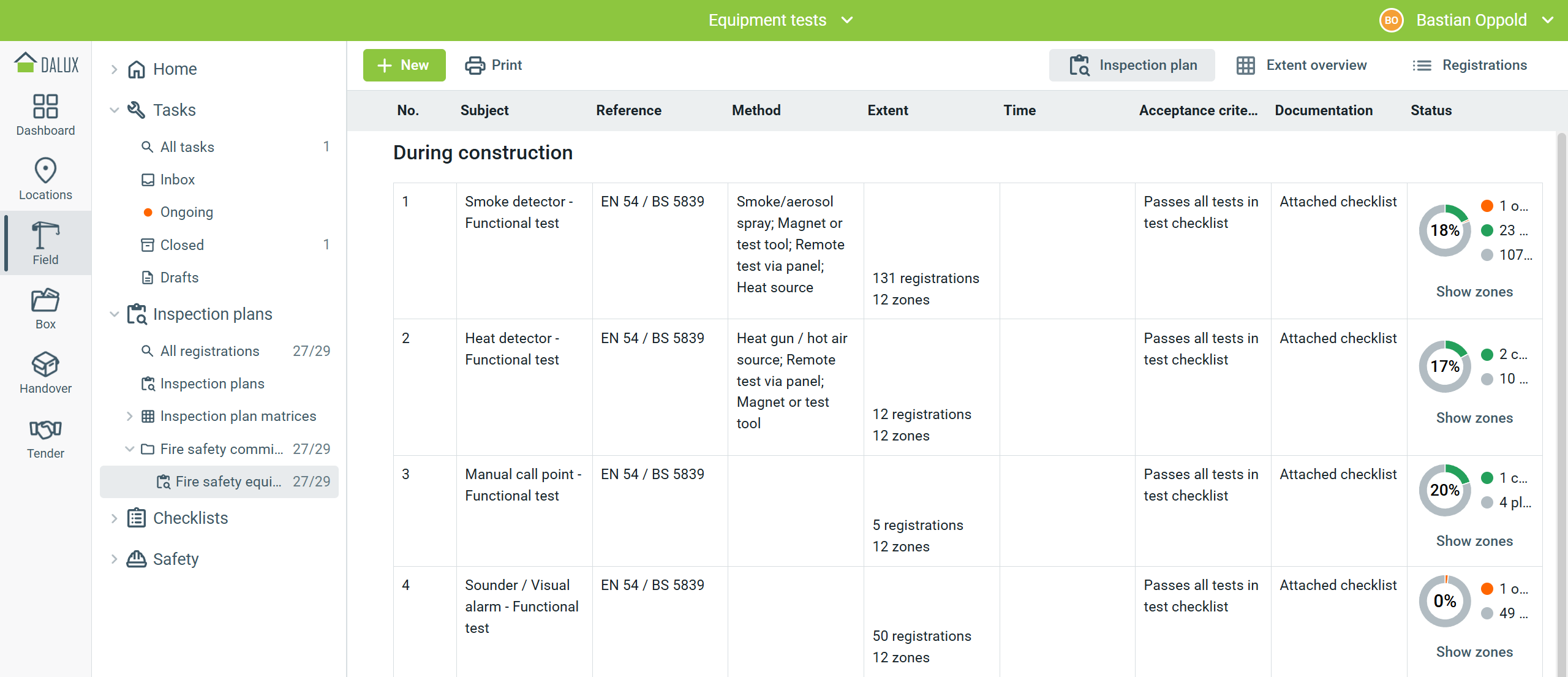

Les Plans d'inspection Dalux sont idéaux pour configurer les tests des équipements dans l'ensemble du Projet. Chaque Plan d'inspection doit inclure tous les tests des équipements d'un lot de mise en service, par exemple les alarmes incendie, les systèmes d'arrosage, la ventilation ou l'alimentation électrique. Vous déterminez généralement qui dirigera et exécutera la mise en service de chaque lot, ainsi que qui témoignera des tests spécifiques ou les validera. Cela peut inclure une autorité compétente ou une autorité indépendante de mise en service.

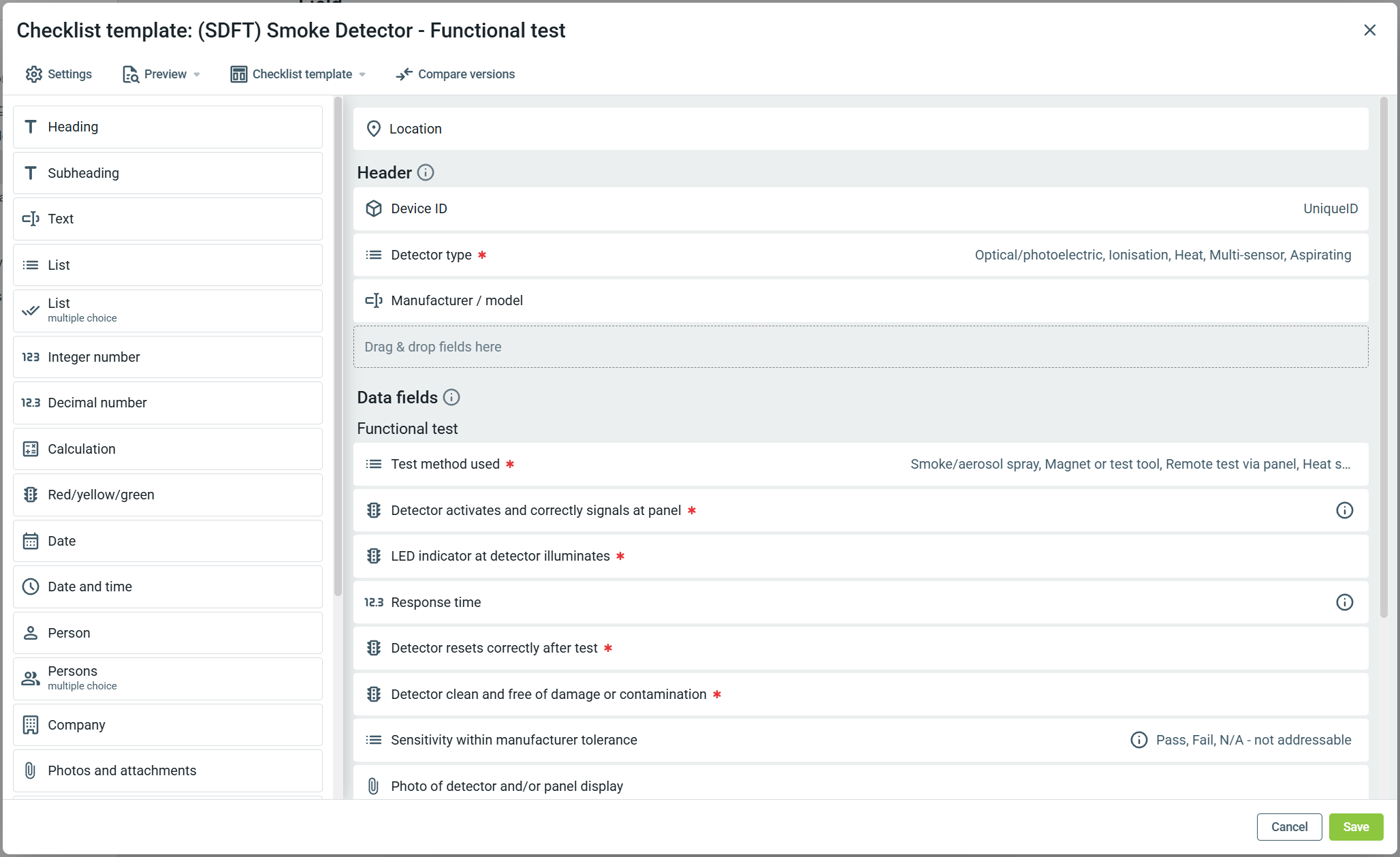

Vous pouvez configurer des modèles de formulaires pour chaque Type de protocole de test, afin que les tests et leur documentation restent cohérents. Partagez ces formulaires avec vos autres projets Dalux afin d'établir des processus cohérents dans l'ensemble de votre portefeuille.

Pour chaque Type d'équipement, vous créez un Groupe d'objets 3D. Les Groupes d'objets 3D sont basés sur les paramètres BIM et vous permettent de planifier les tests de tous les éléments correspondants en une seule fois.

Vous pouvez Créer une nouvelle Couche de zone et structurer votre Projet de construction en zones individuelles. Les zones vous donnent le contrôle de la coordination des tests et sont nécessaires pour les Plans d'inspection.

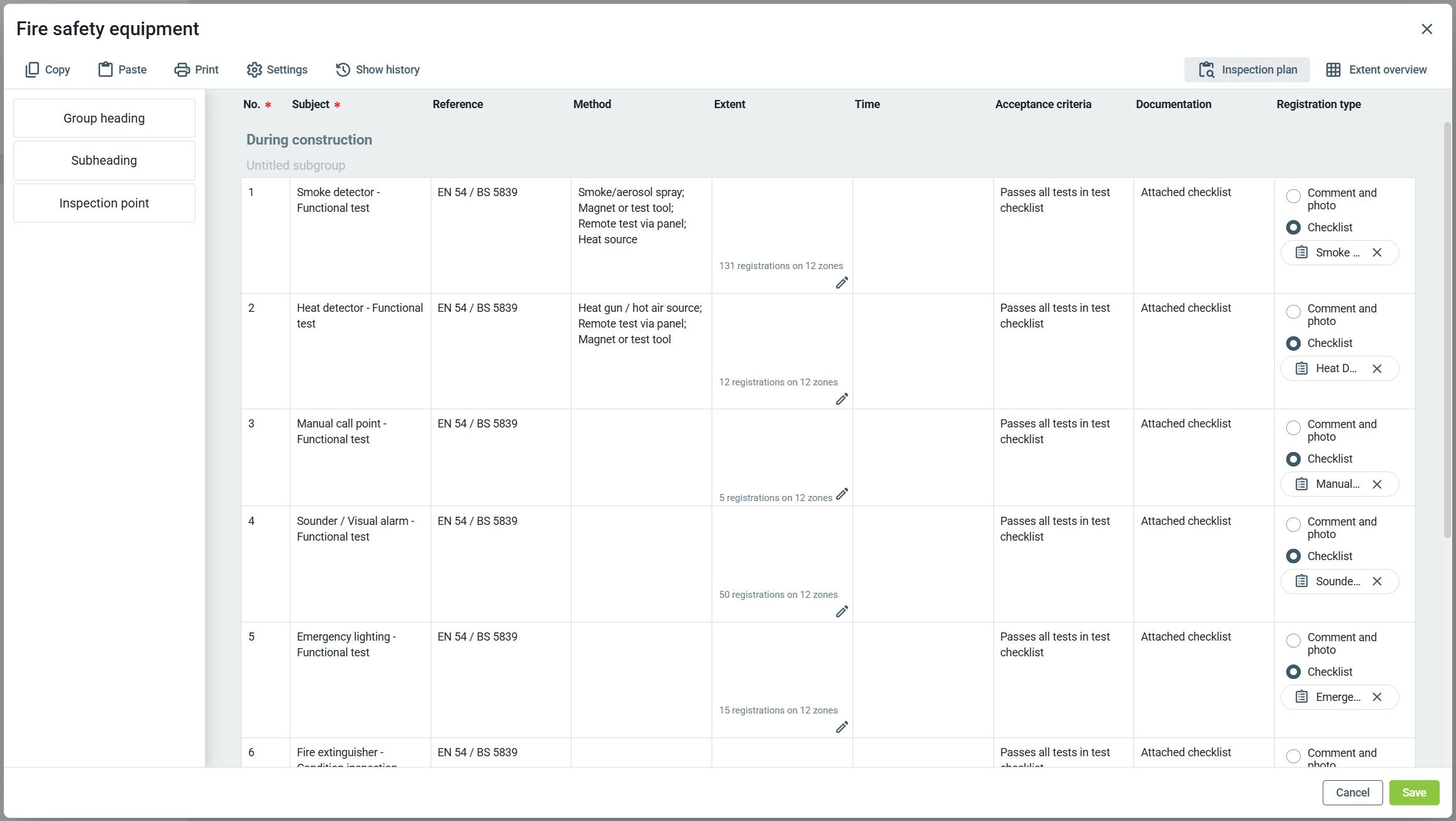

Vous structurez les tests du Plan d'inspection dans leur ordre logique. L'Aperçu de la Matrice est basé sur cet ordre et vous donne une vue claire de votre progression dans le processus de test.

Chaque test peut inclure la méthode et les critères d'acceptation permettant de déterminer quand il est considéré comme réussi. Vous pouvez associer vos modèles de formulaires à des tests individuels.

Chaque Plan d'inspection doit être associé à un Flux de travail qui définit qui effectue les tests et qui est Affecté à la résolution des problèmes en cas d'échec d'un test. En tant que responsable qualité supervisant la mise en service, vous pouvez conserver au moins des autorisations d'Affichage sur tous ces Plans d'inspection, afin de voir la progression.

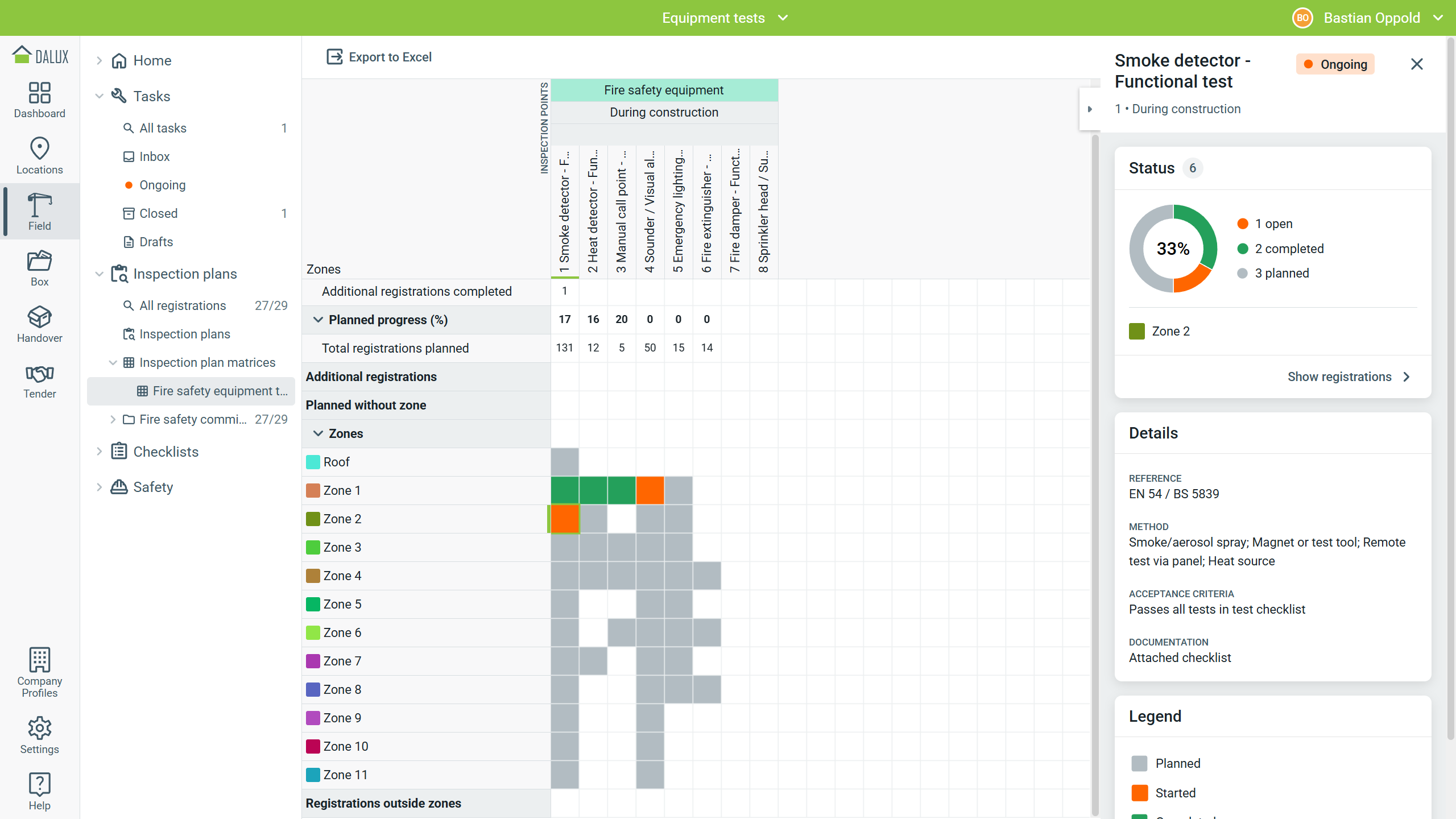

Vous pouvez Créer une Matrice de vos tests d'équipements qui inclut tous les tests et toutes les zones. Cela fournit un Aperçu central du Statut des tests dans chaque zone de construction, des Tâches en cours résultant des tests et des équipements qui ont réussi les tests et sont prêts pour la documentation du Handover.

Aperçu complet des tests des équipements

La configuration de vos tests d'équipements de cette manière fournit une vue complète de tous les tests et des Tâches associées tout au long de votre processus de mise en service. Ces éléments sont directement associés à chaque objet BIM et Documentés avec une piste d'audit complète pour chaque élément, y compris la Validation d'un tiers lorsque cela est nécessaire.

Avec Dalux, vous bénéficiez de tests des équipements organisés.

• Tests des équipements organisés : tous les tests sont associés à leurs objets BIM, afin que vous ne perdiez jamais de temps à Rechercher la documentation appropriée.
• Traçabilité complète : le témoignage ou la validation d'un tiers, lorsque cela est nécessaire, est Capturé dans l'enregistrement du test avec le résultat.
• Tâches en suspens traçables : chaque test échoué est associé à une Tâche avec une responsabilité clairement définie et est suivi de la même manière que toute autre Tâche en suspens, y compris celles planifiées après le Handover en raison de conditions saisonnières.
