Comment utiliser les cartes dans InfraField sur le bureau

Cet article décrit comment naviguer dans l'affichage de la carte sous Positions en utilisant l'application de bureau.

Il couvre les fonctionnalités des aires, des structures, des couches de carte, des données SIG, des fichiers d'alignement, des zones, des orthophotos et des plans les plus couramment utilisés dans les projets InfraField.

Aperçu de la carte

Allez à Position Carte pour accéder à la vue cartographique du projet.

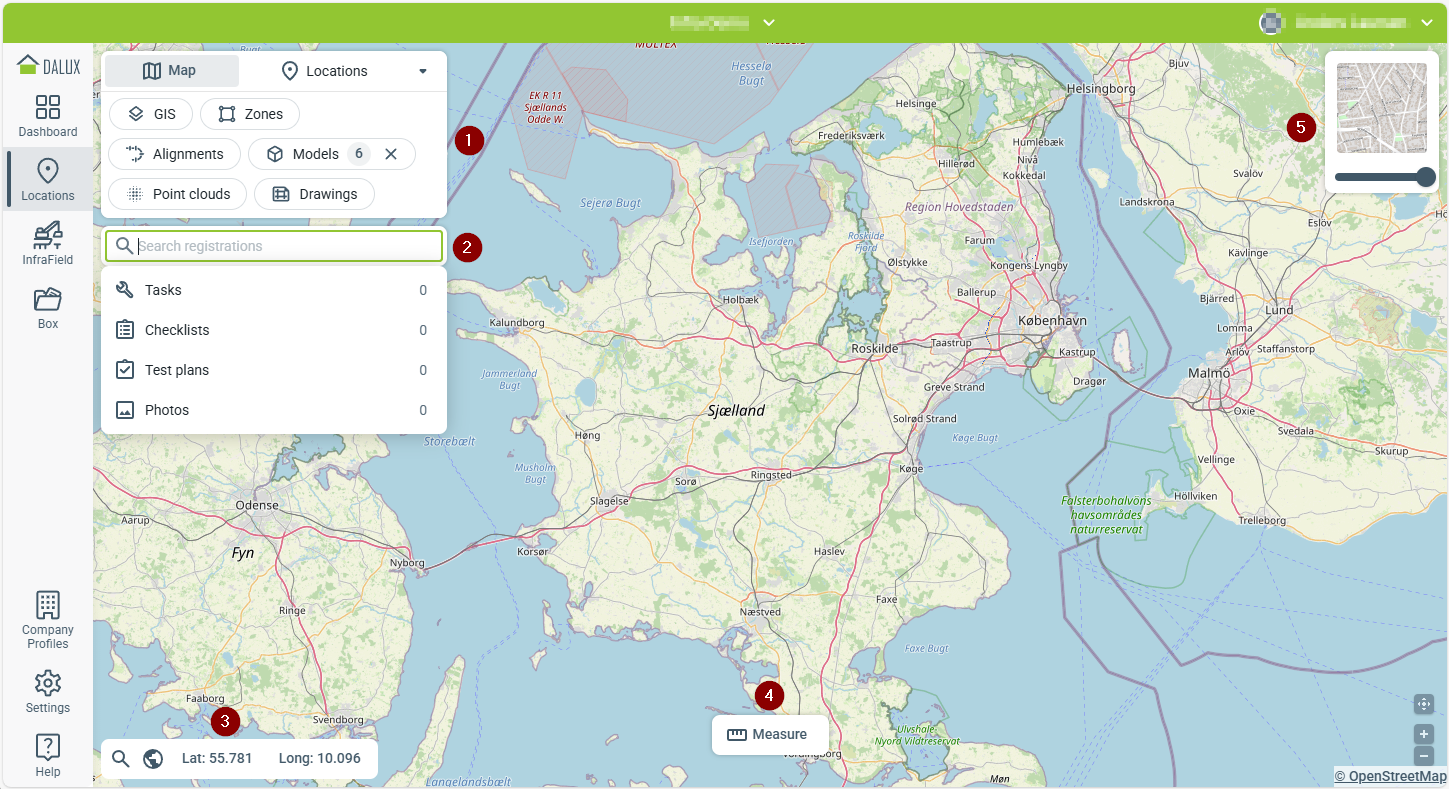

Les composants clés comprennent :

1. Menu de la carte : Le menu de la carte est l'outil principal pour changer de vue et filtrer les données. Il vous permet de basculer entre les affichages carte et aire/bâtiment, et de contrôler quels jeux de données sont affichés sur la carte. Le chiffre dans le cercle à côté du nom indique combien d'éléments d'un filtre sont sélectionnés et affichés sur la carte, et vous pouvez cliquer sur pour supprimer toutes les sélections d'un jeu de données.
2. Barre de recherche : Rechercher des tâches, des formulaires et des photos que vous êtes autorisé à voir.
3. Coordonnées du curseur : Lorsque vous déplacez le curseur sur la vue de la carte, les coordonnées du curseur s'affichent ici. Cliquez sur ces coordonnées pour passer des coordonnées locales aux coordonnées mondiales.
4. Barre d'outils : Lorsque vous changez de vue, différents outils deviennent disponibles ici. Avec Mesure, vous pouvez ajouter des mesures de ligne et de surface à l'affichage actuel.
5. Couches de carte : À partir d'ici, vous pouvez changer la couche de carte. Cliquez sur la couche sélectionnée pour voir les options disponibles. Les couches standard et satellite sont toujours disponibles, ainsi que toutes les couches personnalisées ajoutées au projet. Survolez la couche de carte pour ajuster sa transparence à l'aide du curseur.

Données 2D sur la carte

Cette section décrit comment différents types de données cartographiques – tels que les fichiers SIG, les alignements, les zones, les plans et les orthophotos – peuvent être affichés et utilisés dans l'affichage de la carte.

SIG

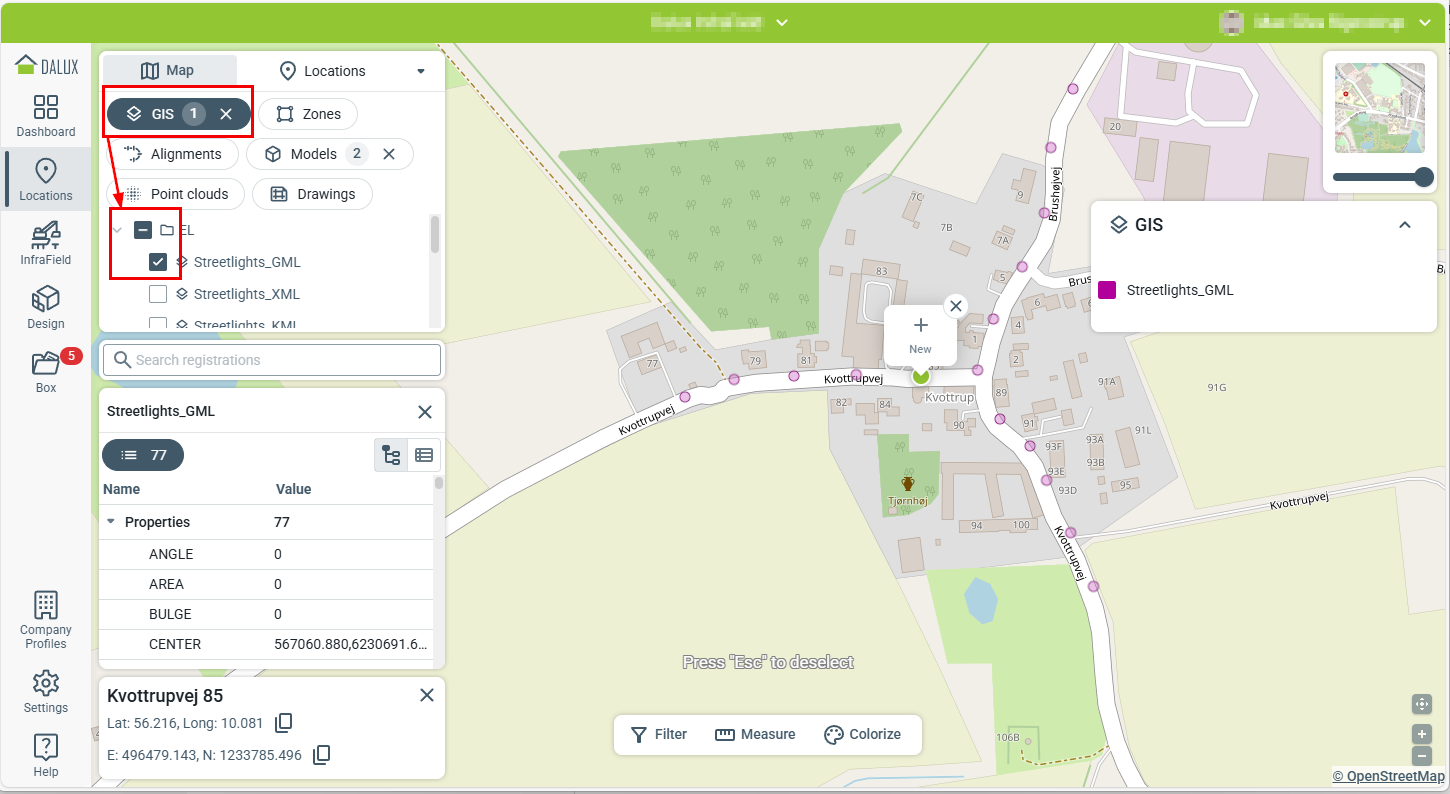

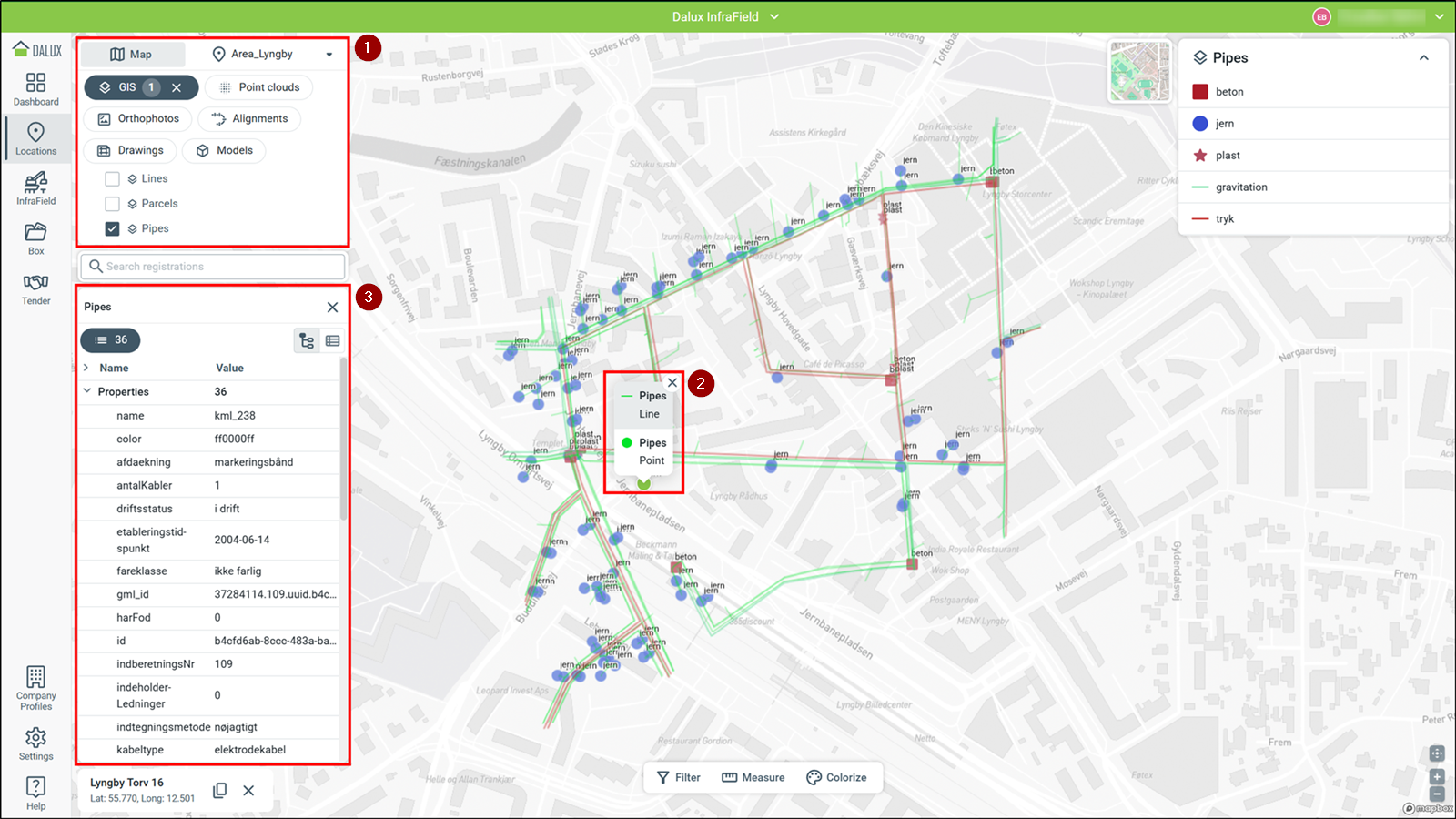

Les données SIG (Système d'information géographique) peuvent être ajoutées à l'affichage de la carte, et des composants de ces fichiers peuvent être sélectionnés pour affichage (1). Les fichiers SIG sélectionnés apparaissent comme des couches au-dessus de la carte de base, et la vue de la carte effectue un zoom sur l'étendue combinée de tous les fichiers sélectionnés.

En cliquant sur un composant individuel sur la carte (2), ses propriétés apparaissent sous le menu de la carte (3).

Alignements

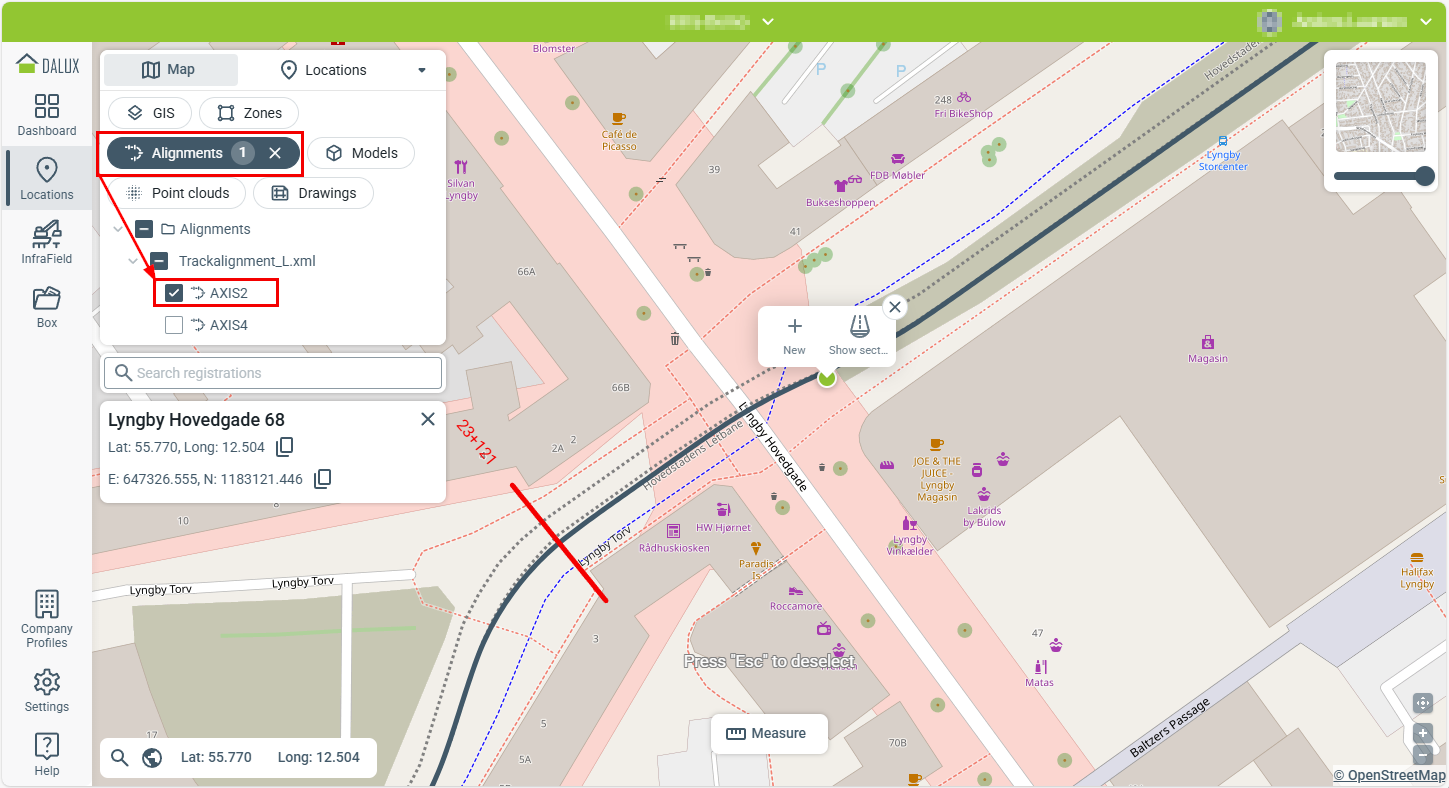

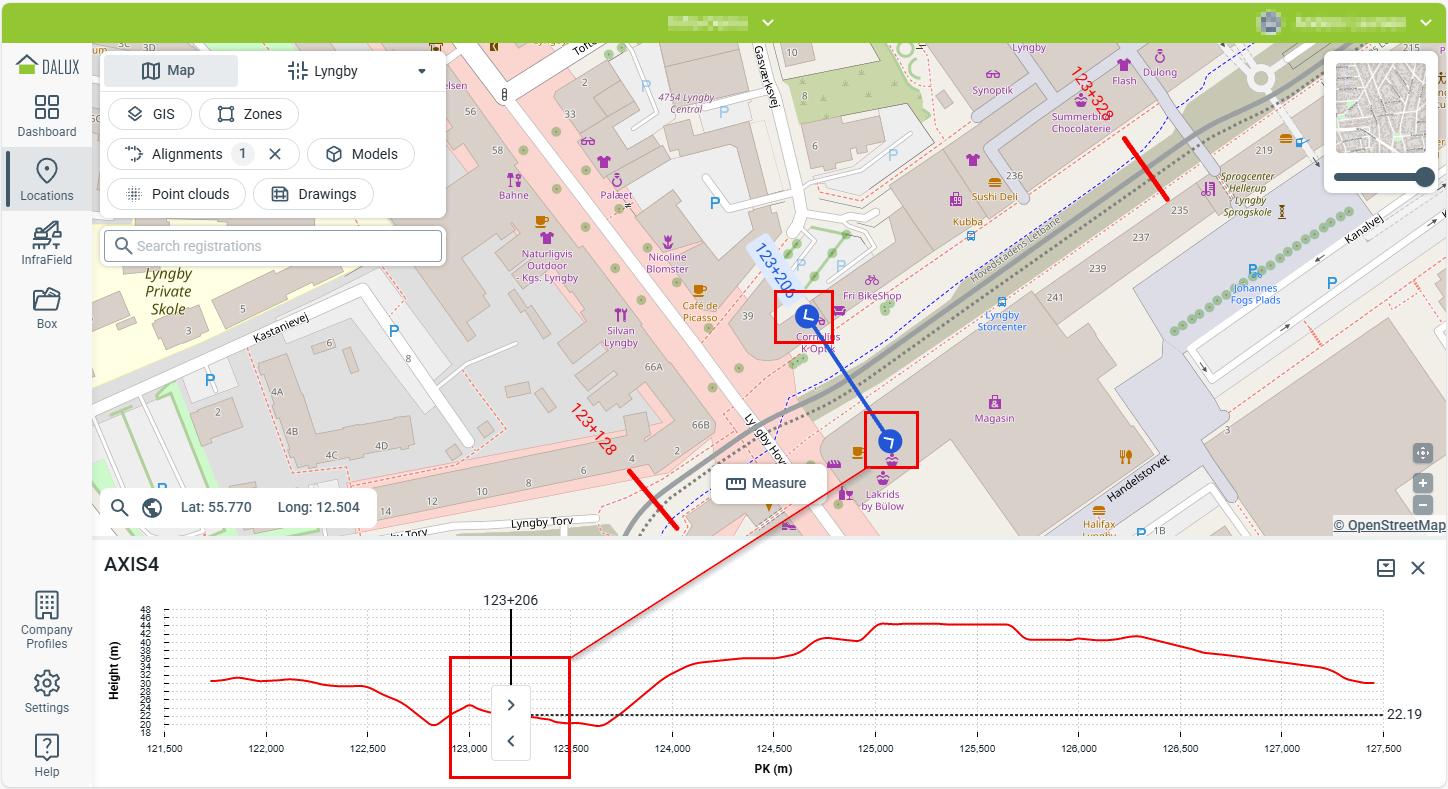

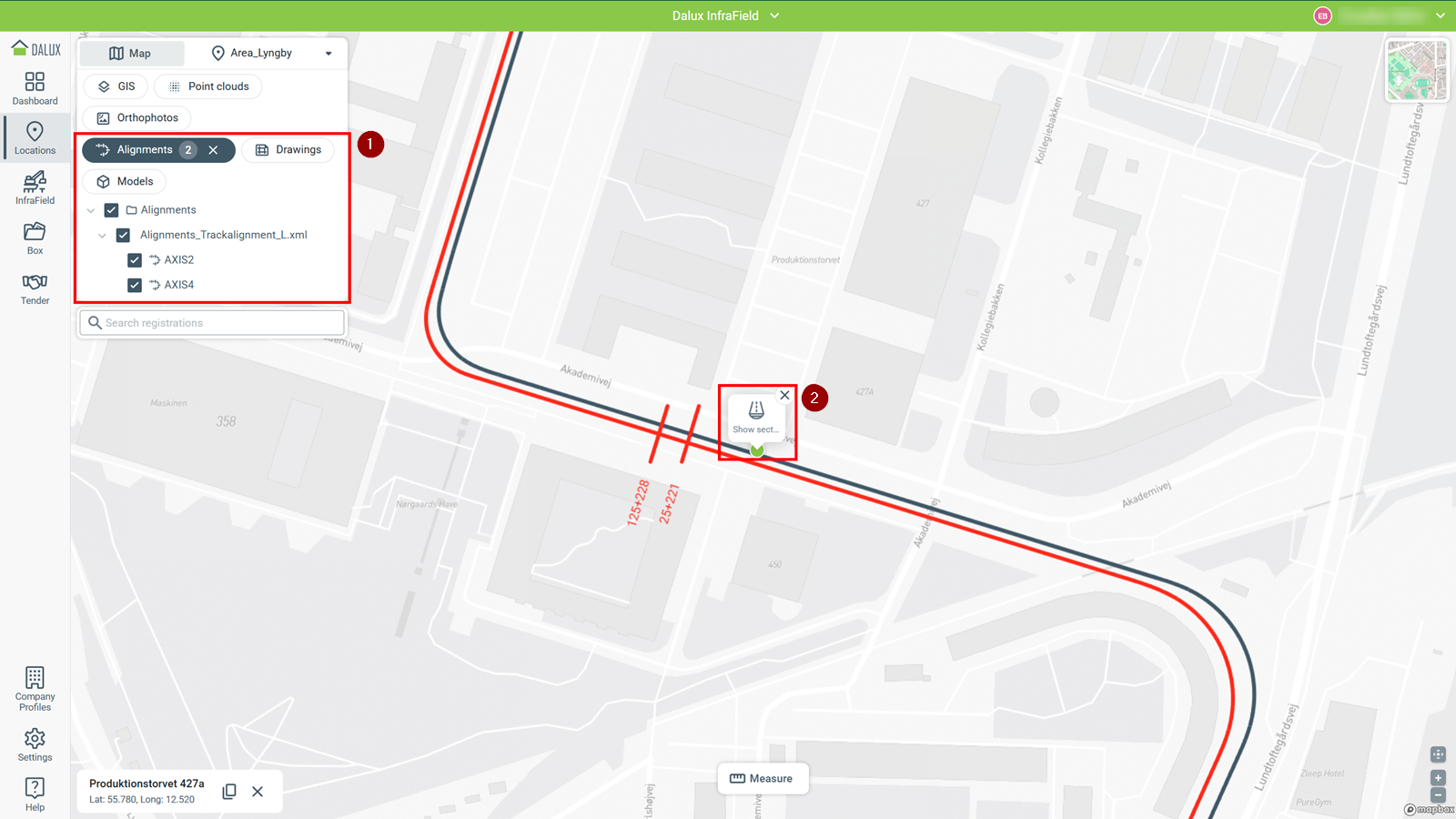

Chaque fichier d'alignement contient un ou plusieurs alignements (1), qui sont affichés comme des lignes rouges sur la carte. Lorsque vous déplacez le curseur sur un alignement, il devient gris, et après avoir sélectionné un point, vous pouvez cliquer sur Afficher la section (2) pour ouvrir la vue en coupe.

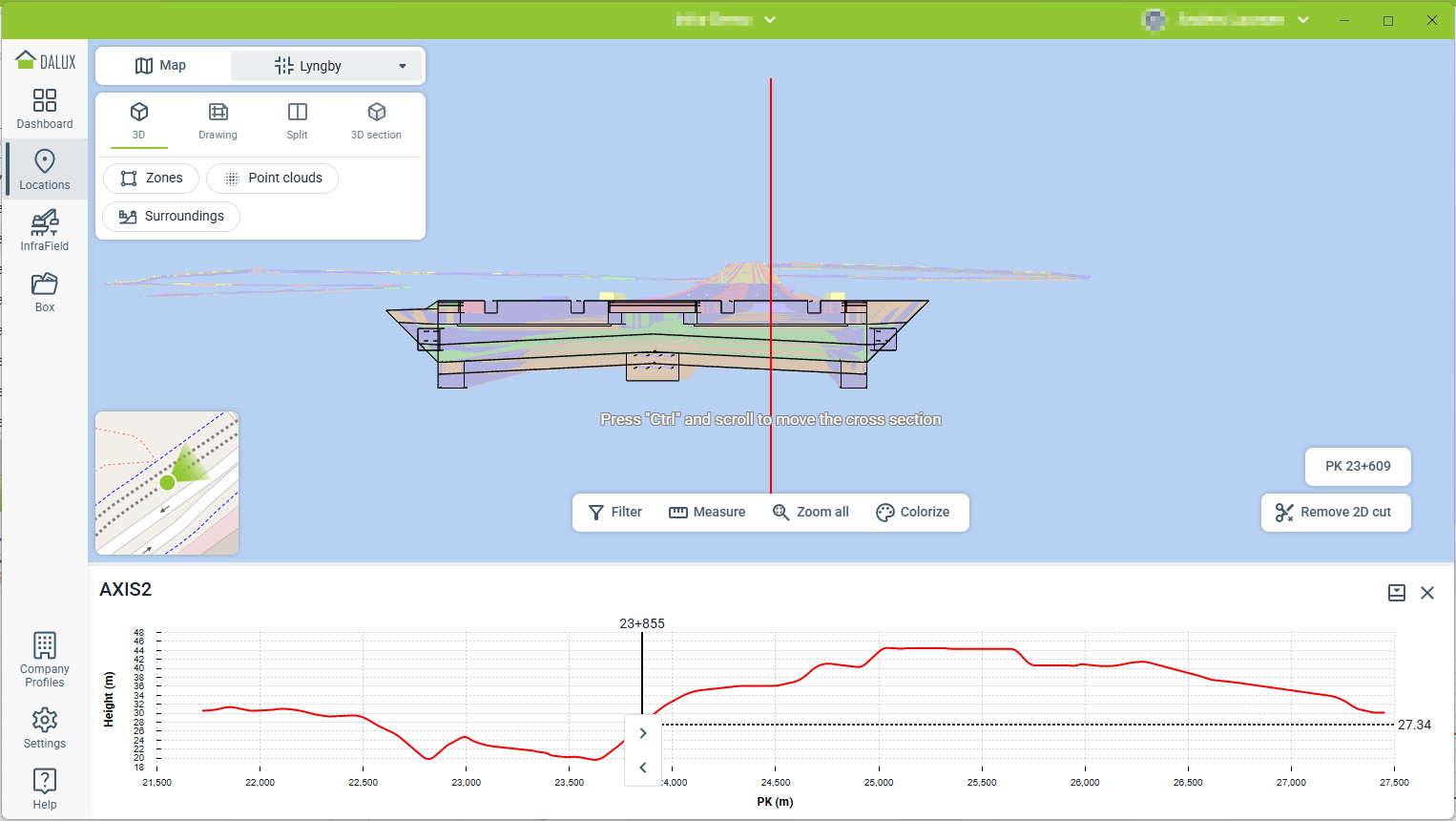

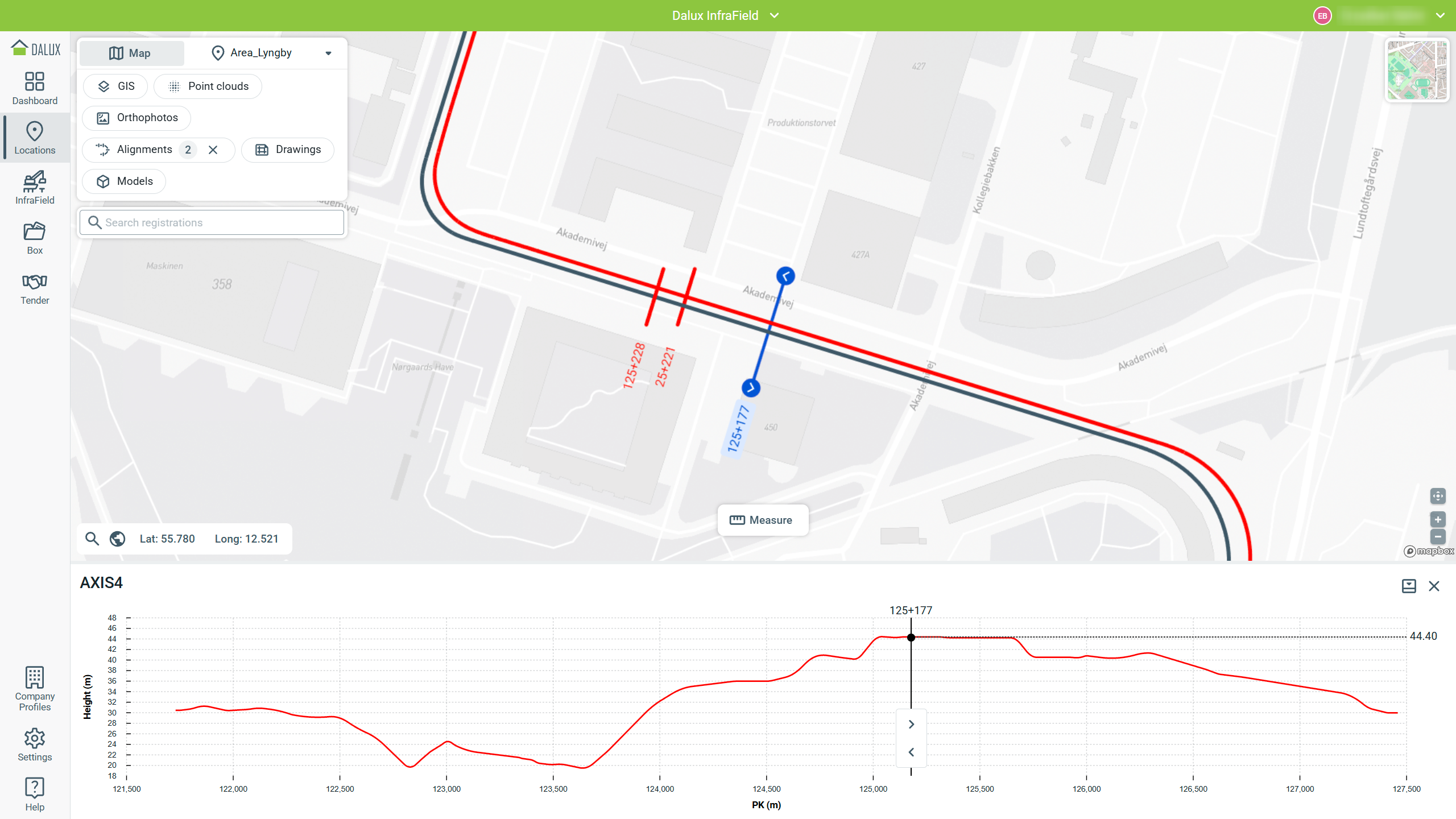

Le graphique sous la zone de la carte fournit des informations sur les mesures de hauteur le long de l'alignement.

Vous pouvez ajuster la zone d'affichage du graphique en faisant glisser la ligne de séparation grise. Vous pouvez également zoomer ou dézoomer sur l' s de l'axe des x en utilisant la molette de votre souris lorsque vous survolez le graphique.

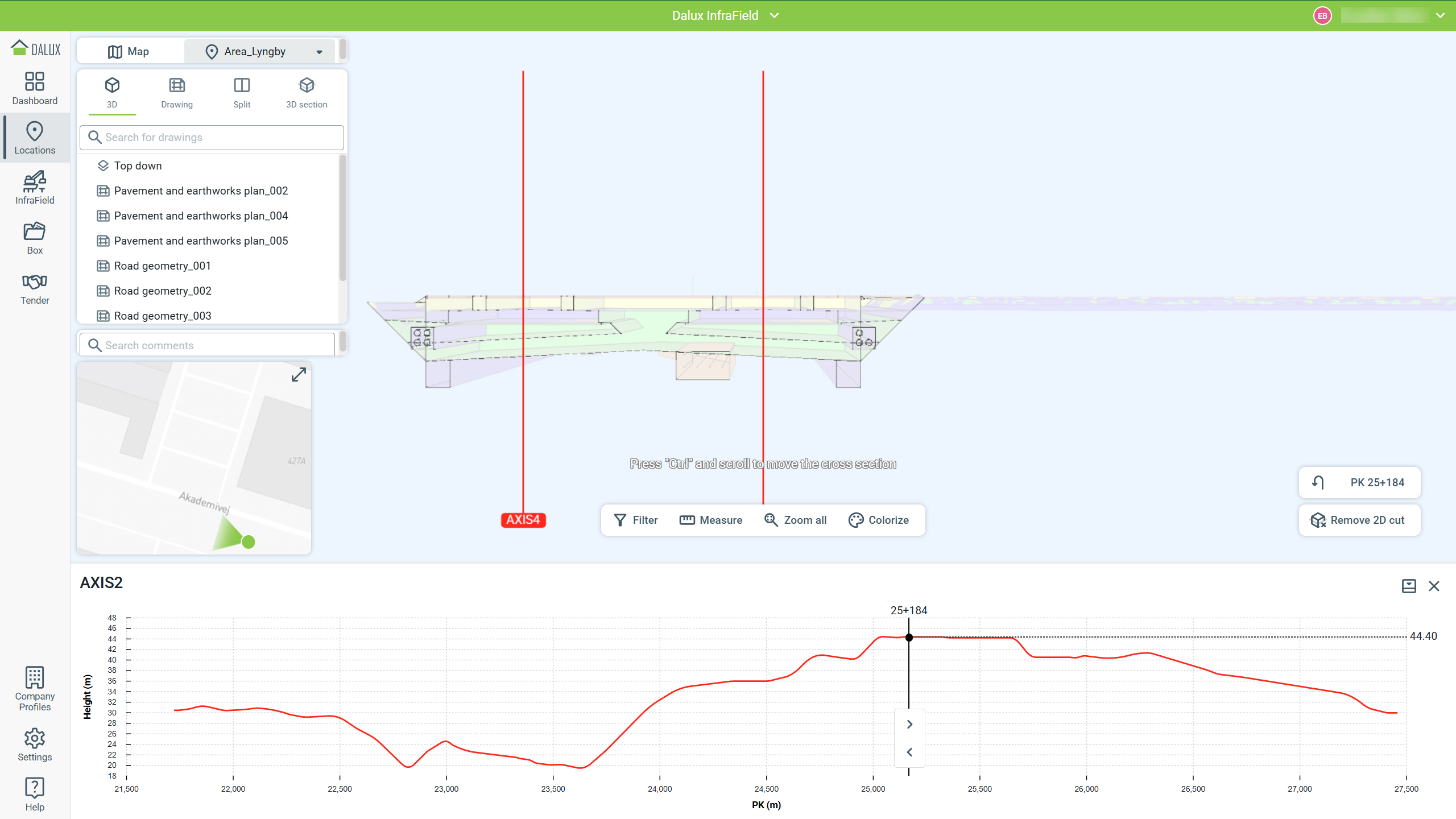

Cliquez sur les flèches avant ou arrière sur la carte ou le graphique pour accéder à la coupe transversale de cette zone dans le visualiseur 3D.

Parcourez le tracé à l'aide de la combinaison Ctrl + molette de la souris ou en saisissant les repères kilométriques (PK) dans le champ de droite.

Pour revenir à l'affichage de la carte, cliquez sur Carte.

Zones

Pour sélectionner une ou plusieurs couches de zone, allez au filtre Zones.

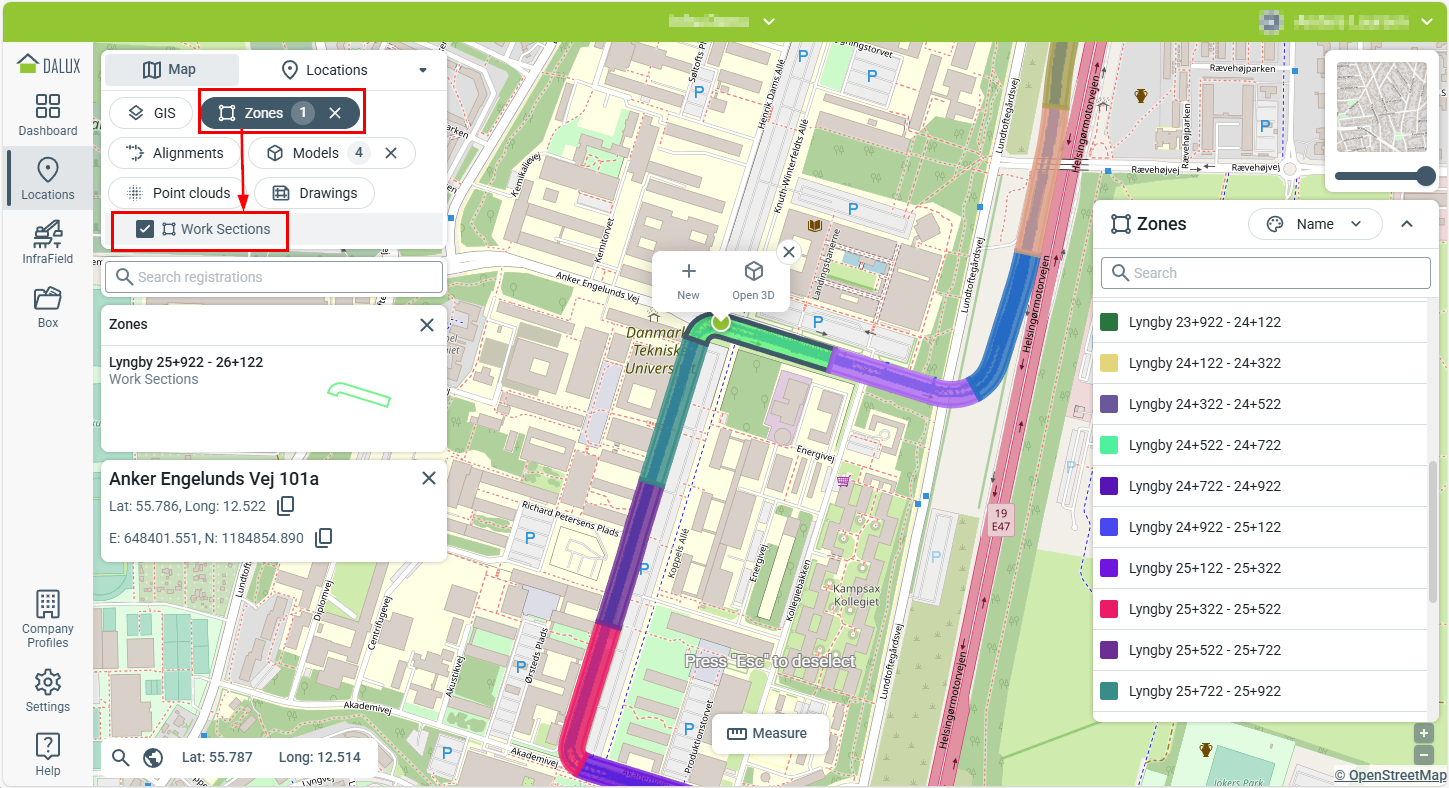

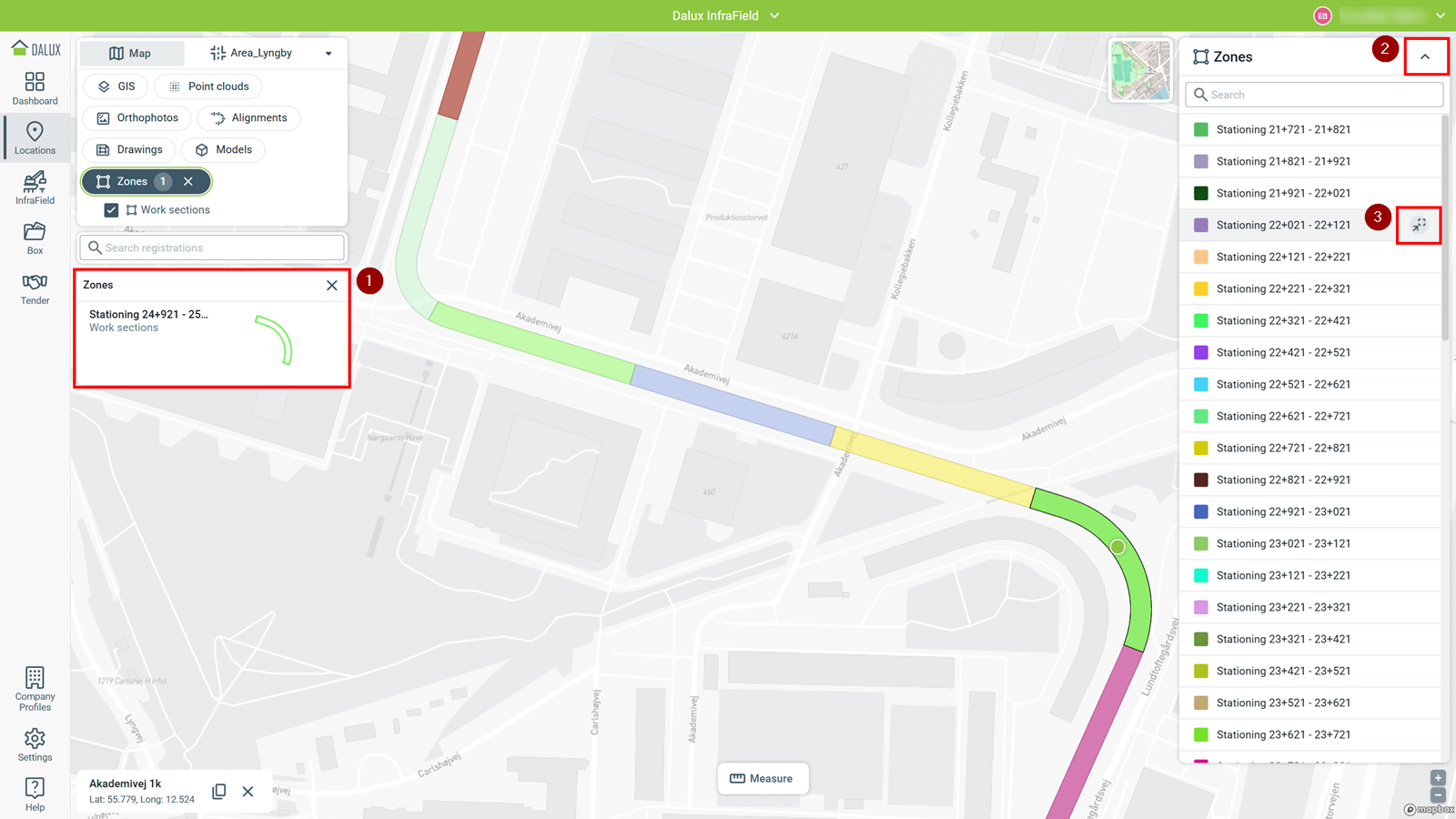

Pour afficher les informations et les enregistrements attachés à une zone, tels que les tâches et les formulaires, cliquez sur la zone sur la carte ou dans la vue liste. Sélectionnez ensuite la vignette à gauche (1) pour l'ouvrir.

Masquez la légende en (2) sielle encombre votre affichage, ou utilisez (3) dans la vue en liste pour zoomer sur une zone.

Plans

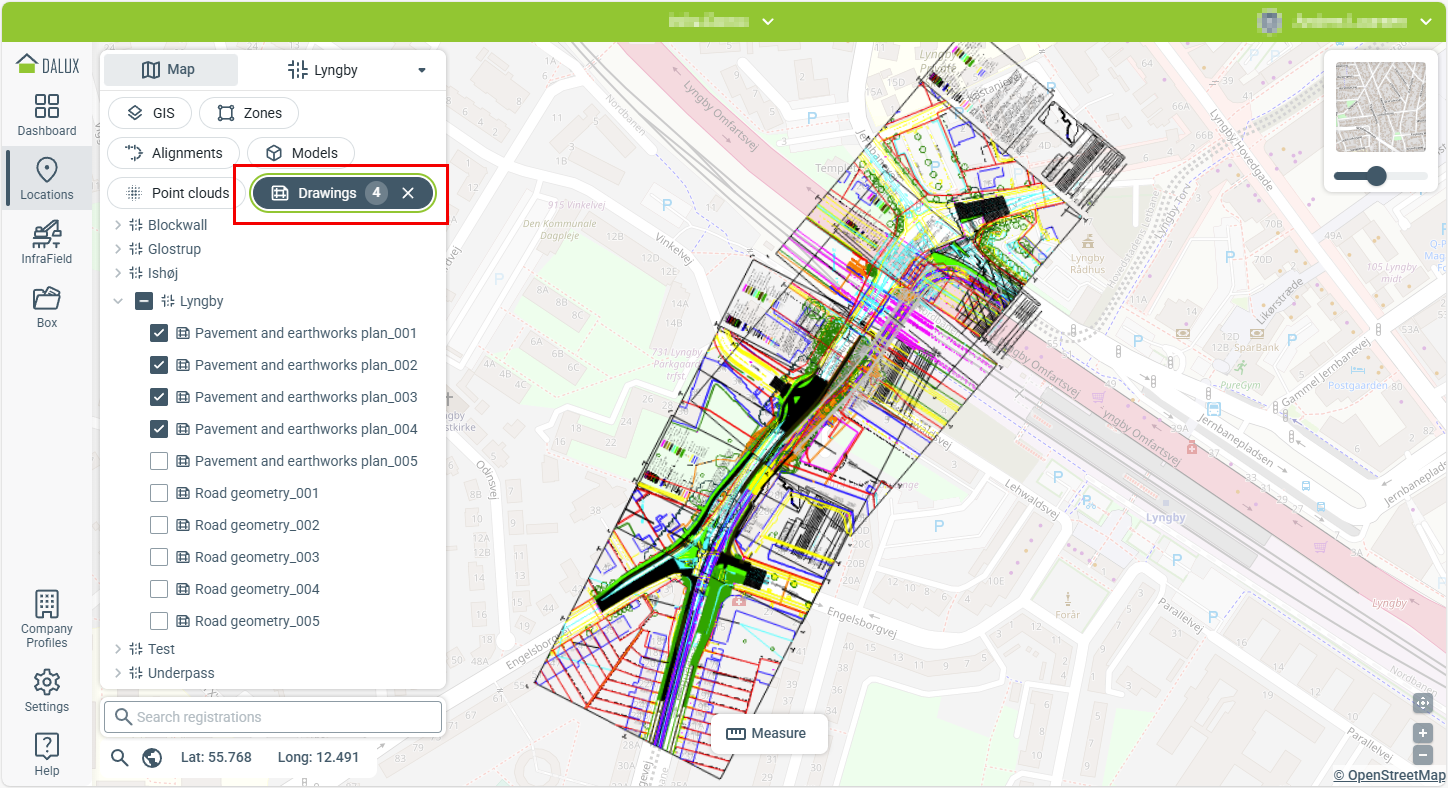

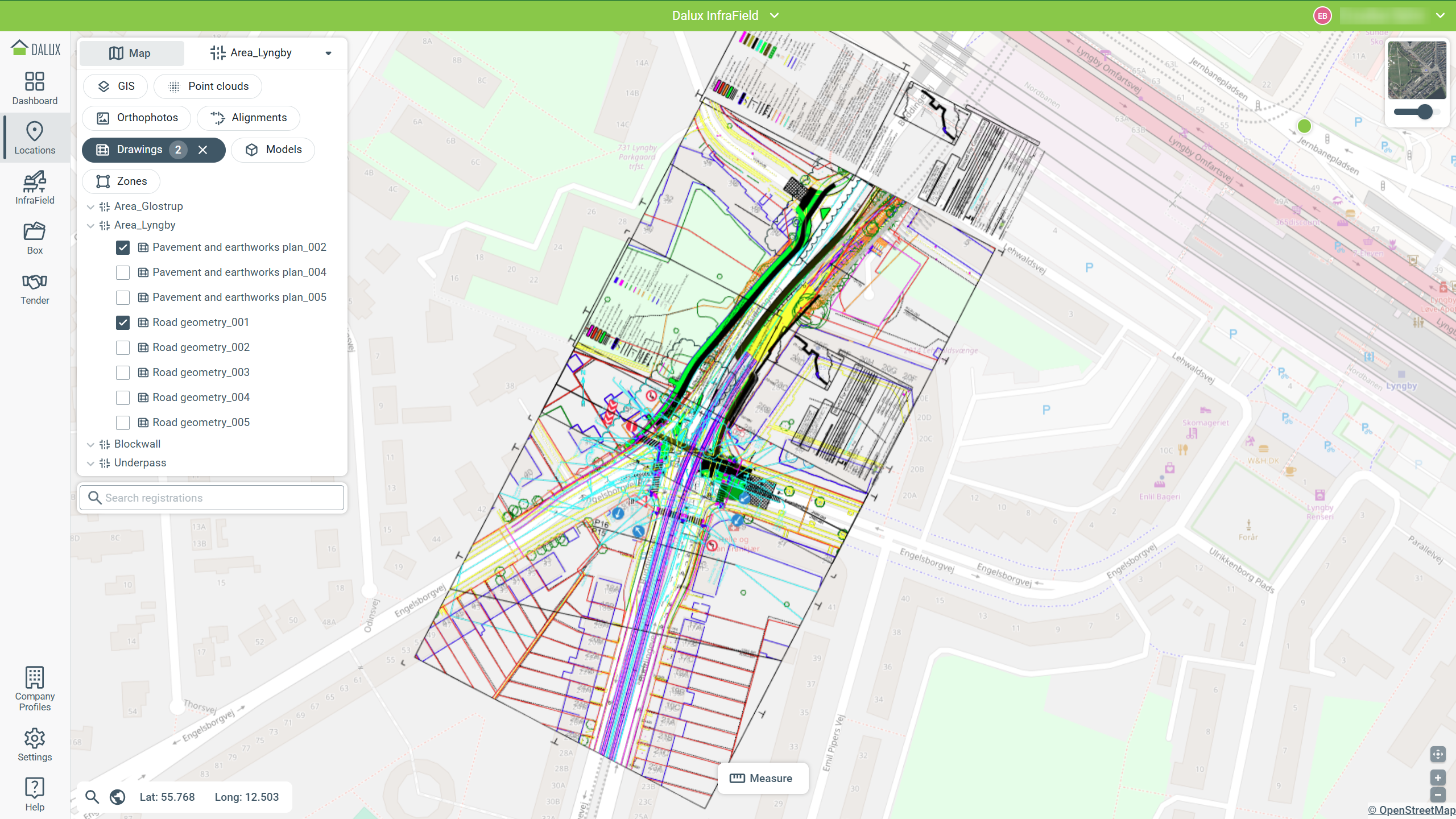

Les plans cartographiés des aires peuvent être affichés au-dessus de la carte. Vous pouvez sélectionner plusieurs plans dans plusieurs aires, et l'affichage de la carte s'ajustera à l'étendue de tous les plans sélectionnés. L'exemple montre cela dans le contexte de la carte standard (couleurs) avec transparence ajustée.

Orthophotos

Les orthophotos peuvent être affichées seules ou en parallèle avec d'autres données dans Position.

Vous pouvez comparer une photo sélectionnée avec d'autres de la même aire.

OrthophotosSélectionner l'orthophotoCliquez sur la photo sur la carteOuvrez la photo, puis cliquez Comparer dans la nouvelle vue.

Formats 3D

Cette section décrit comment les aires et les structures, les nuages de points et les environnements de carte 3D peuvent être affichés et utilisés dans Dalux InfraField, permettant la visualisation des modèles, du terrain et des plans sur la carte et dans les formats 3D.

Aires et structures

Les aires et les structures peuvent contenir des types de données similaires, tels que des modèles, le terrain et des plans. Cependant, ils sont structurés et parcourus différemment dans Dalux. Les structures sont utilisées pour des éléments de type bâtiment ou fixes, tandis que les aires organisent des projets d'infrastructure linéaires. Les aires peuvent inclure des modèles de terrain, des modèles de design et des plans cartographiés.

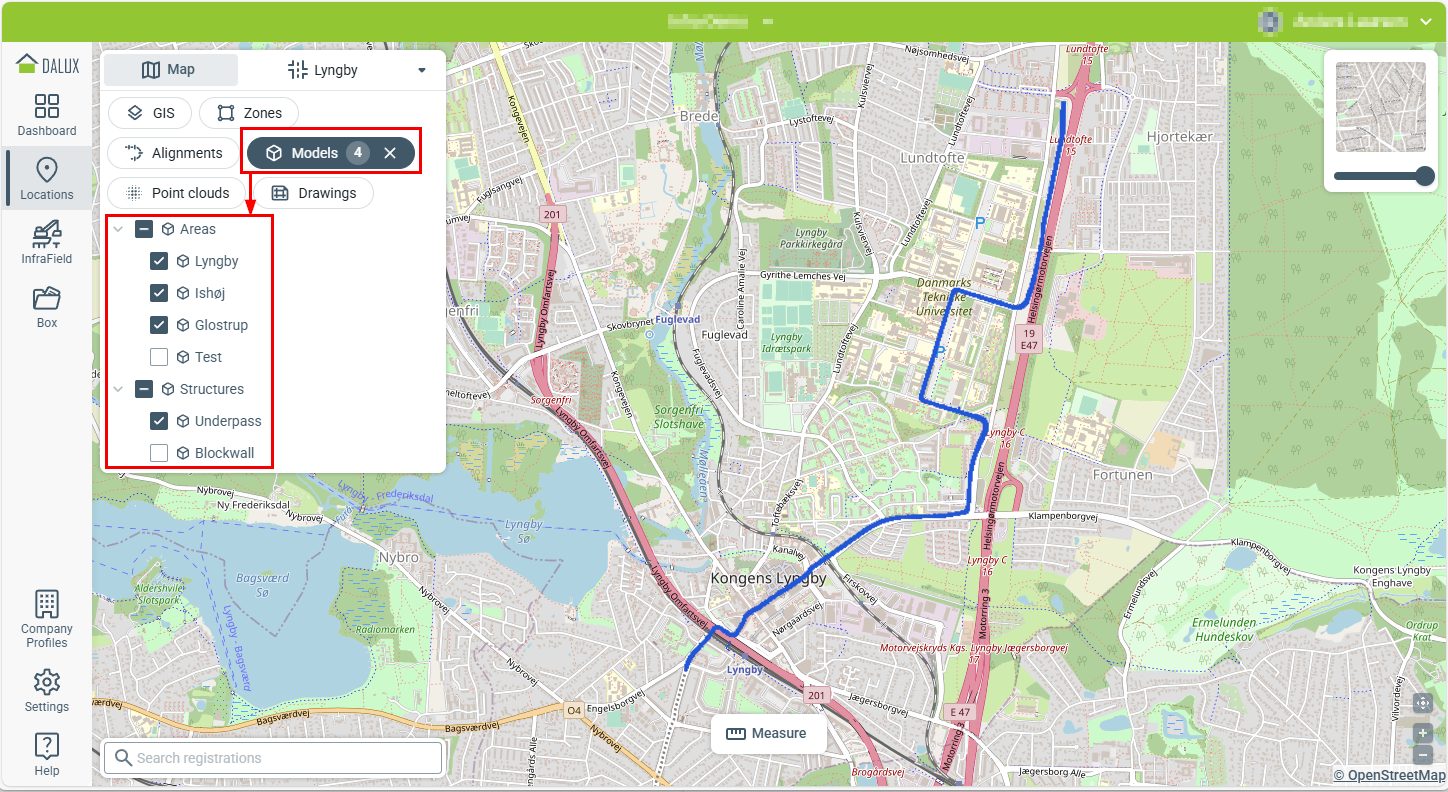

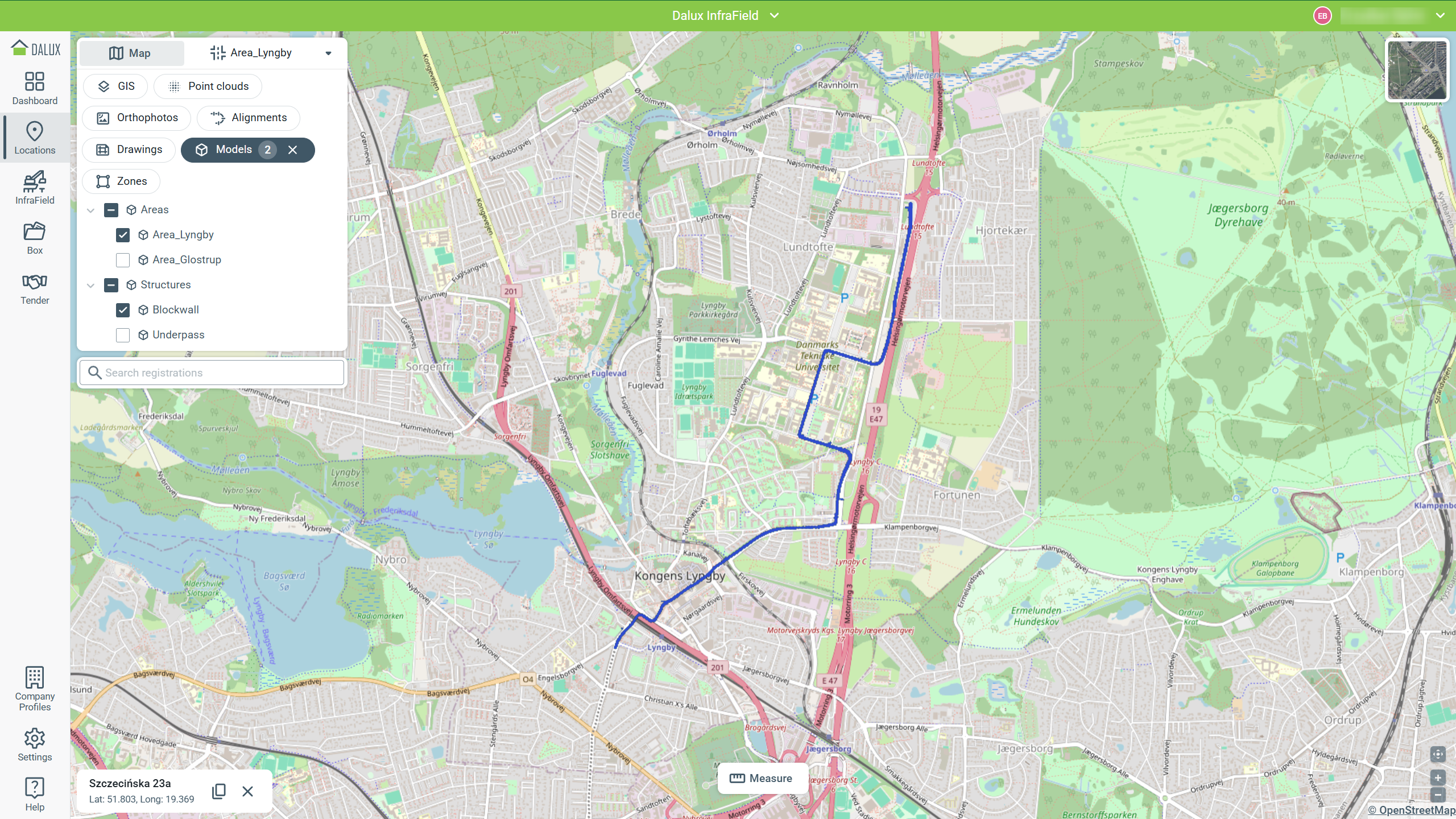

Les aires sont affichées dans l'affichage de la carte lorsqu'au moins un fichier BIM avec coordonnées a été ajouté, et vous pouvez naviguer dans le menu Carte pour les voir en 3D.

Les modèles apparaissent sous forme d'empreintes bleues sur la carte et montrent toujours les modèles combinés d'une zone ou d'une structure.

Nuages de points

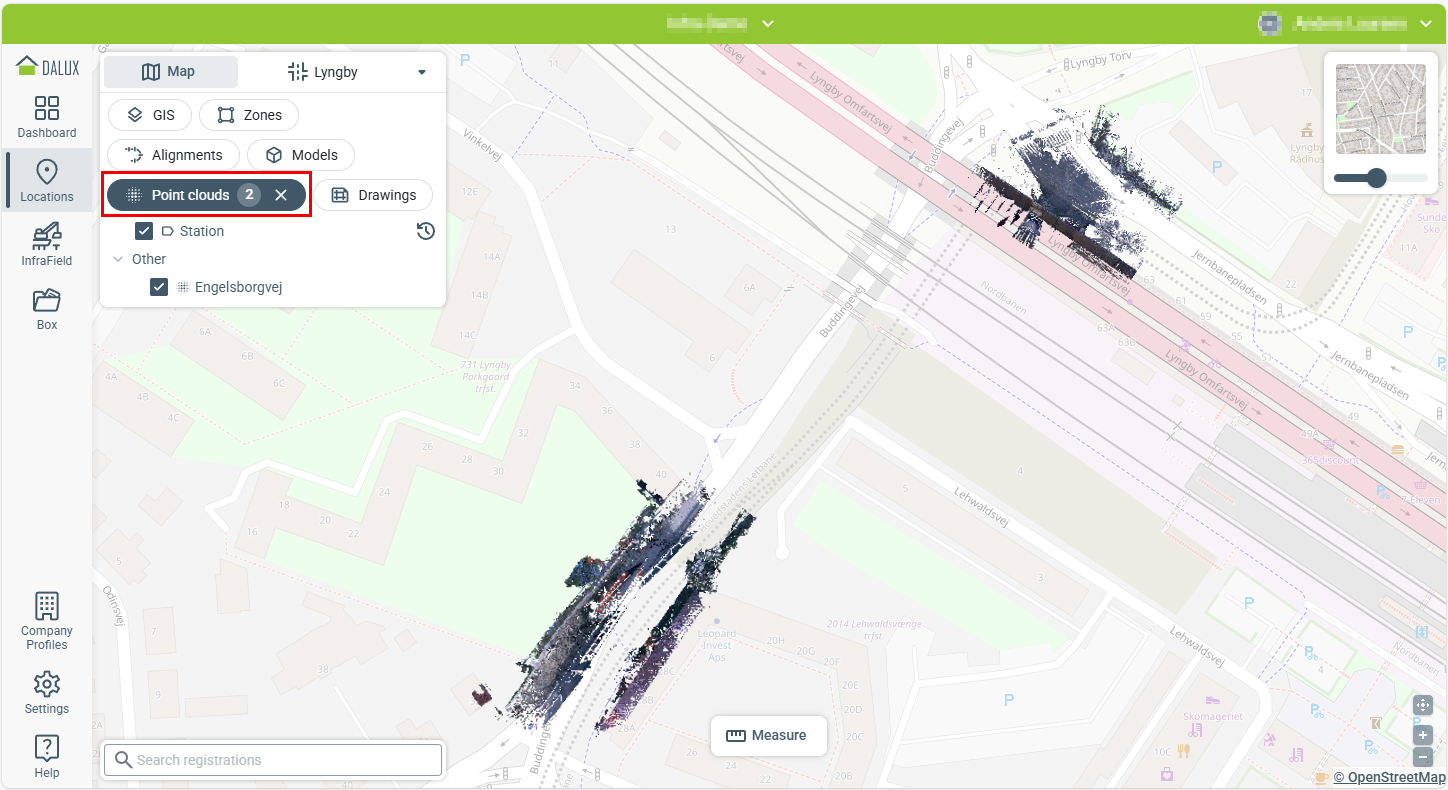

Les nuages de points peuvent être ajoutés à la carte en les sélectionnant dans le filtre Nuages de points. Une fois sélectionnés, ils seront affichés sur la carte.

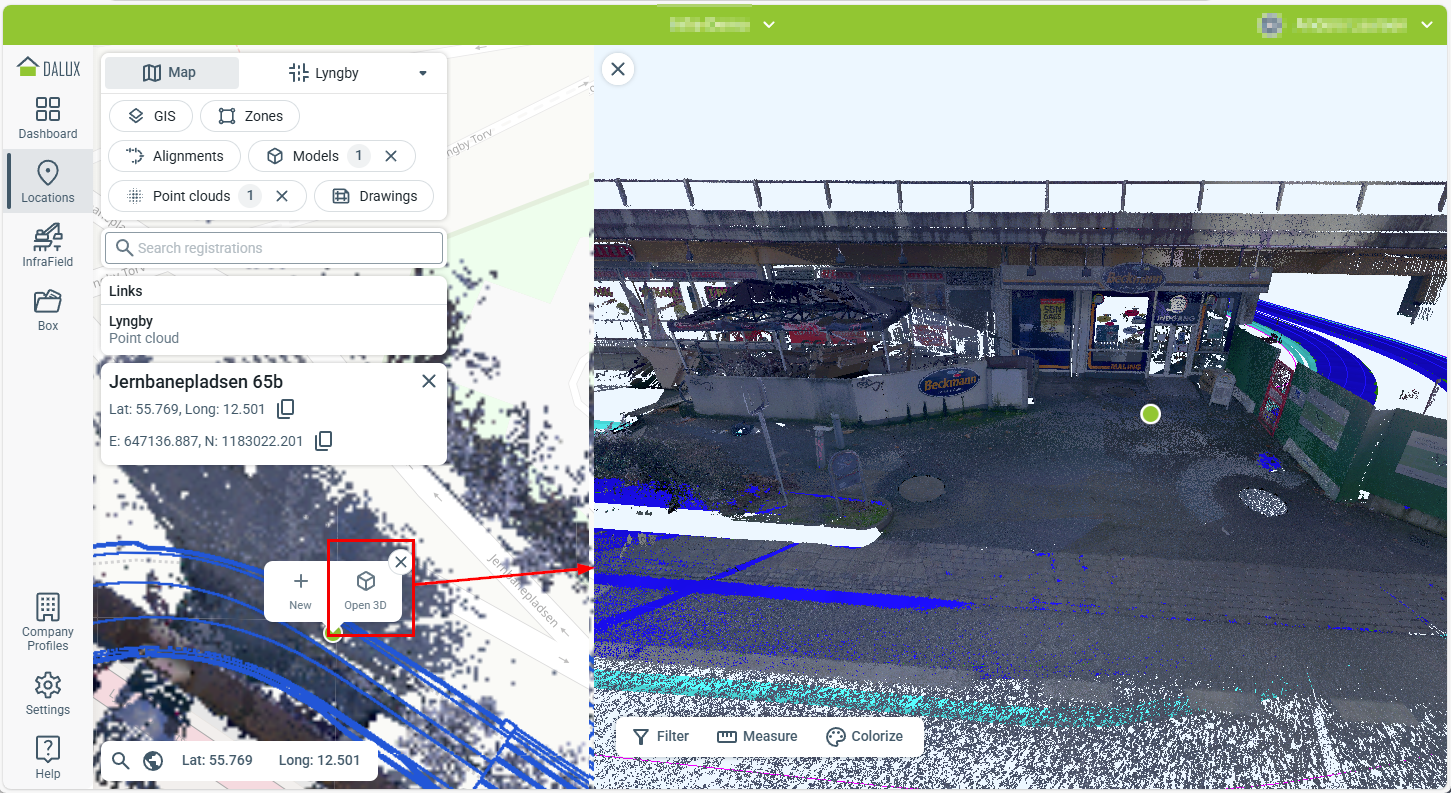

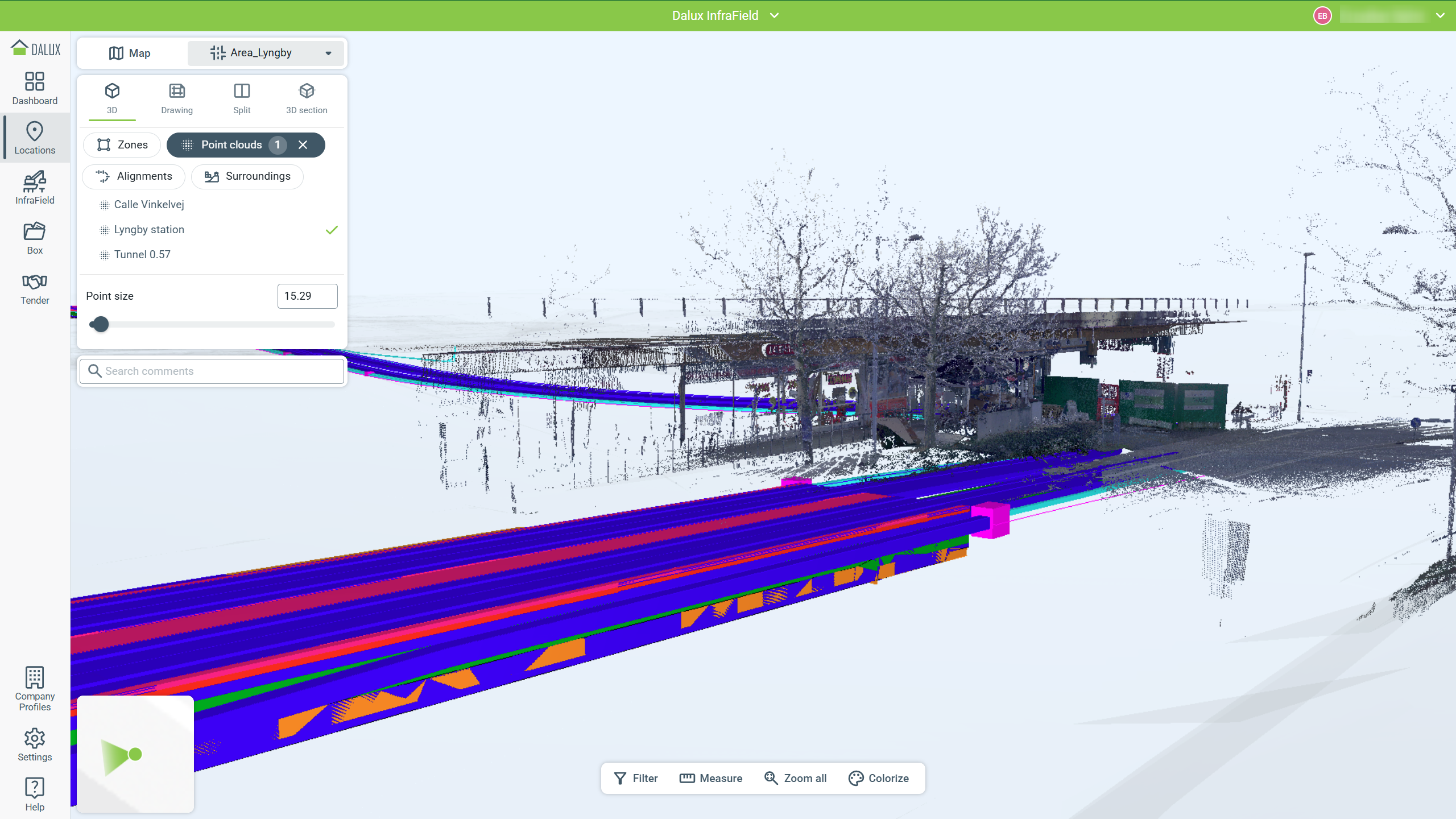

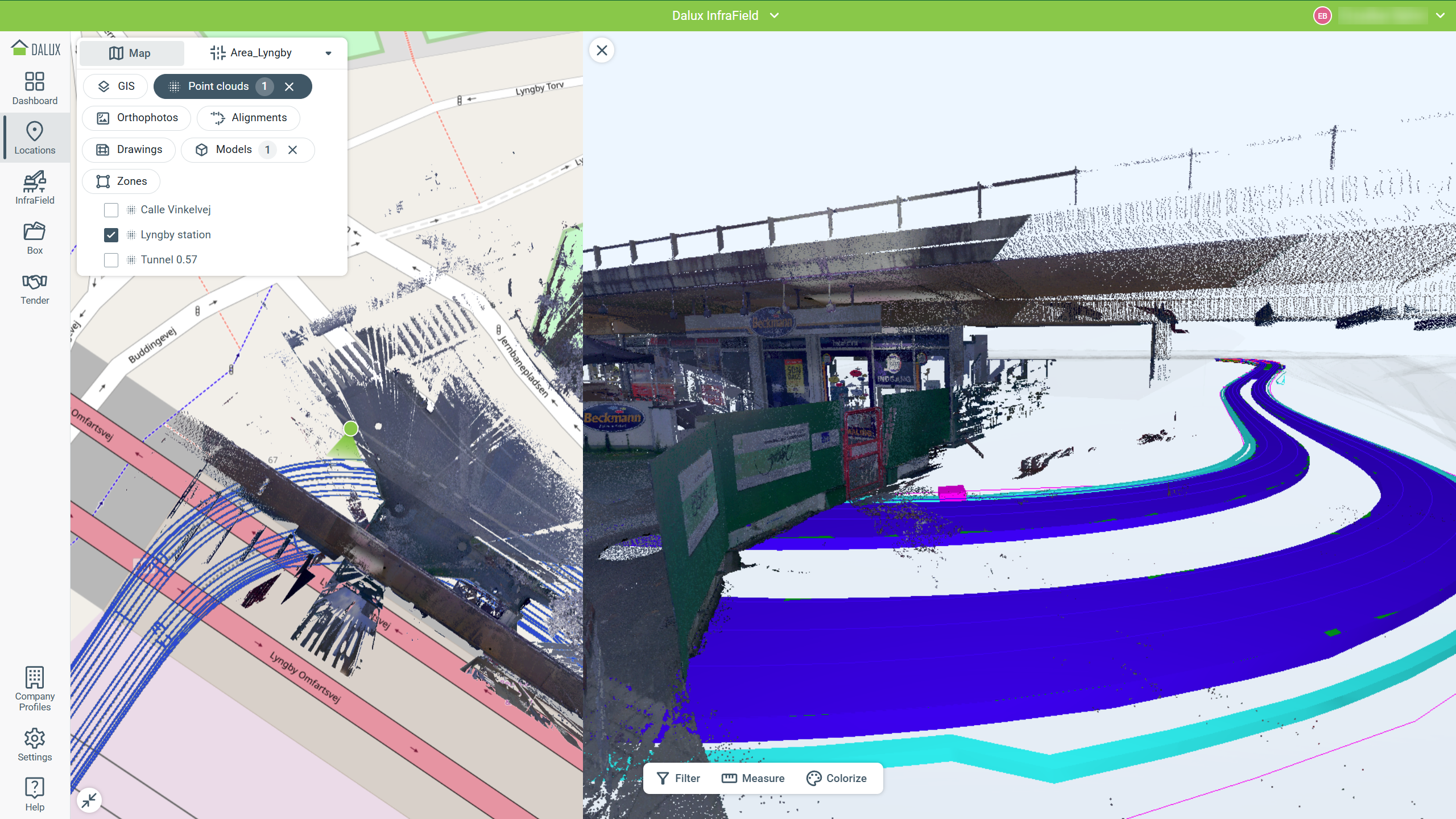

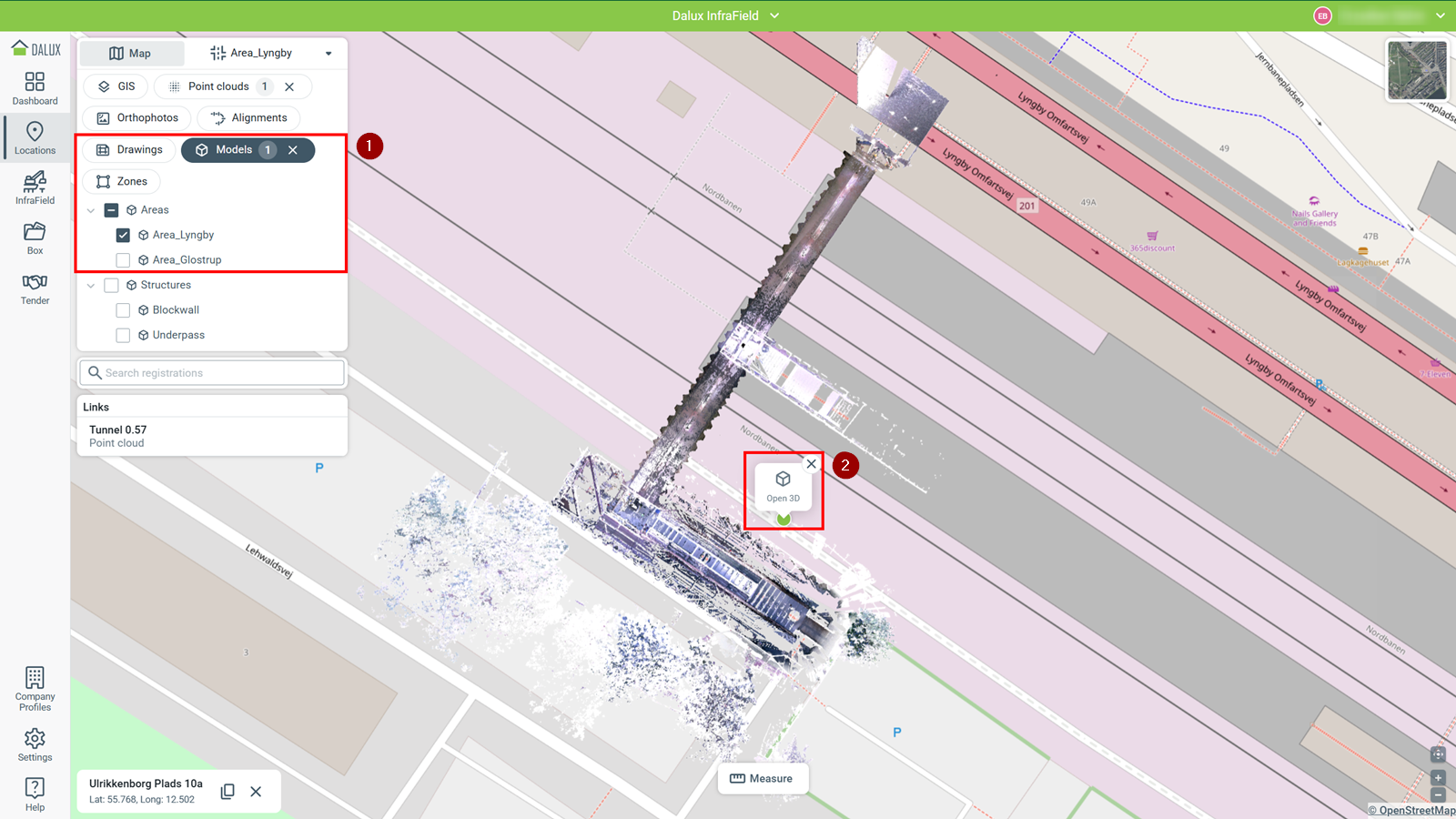

Lorsque Modèles (1) est également activé, vous pouvez cliquer sur la carte dans le nuage de points et sélectionner Ouvrir 3D (2). Cela ouvre le nuage de points dans une vue scindée avec le modèle. Vous devez sélectionner au moins un modèle pour utiliser cette option.

Environnements 3D de la carte

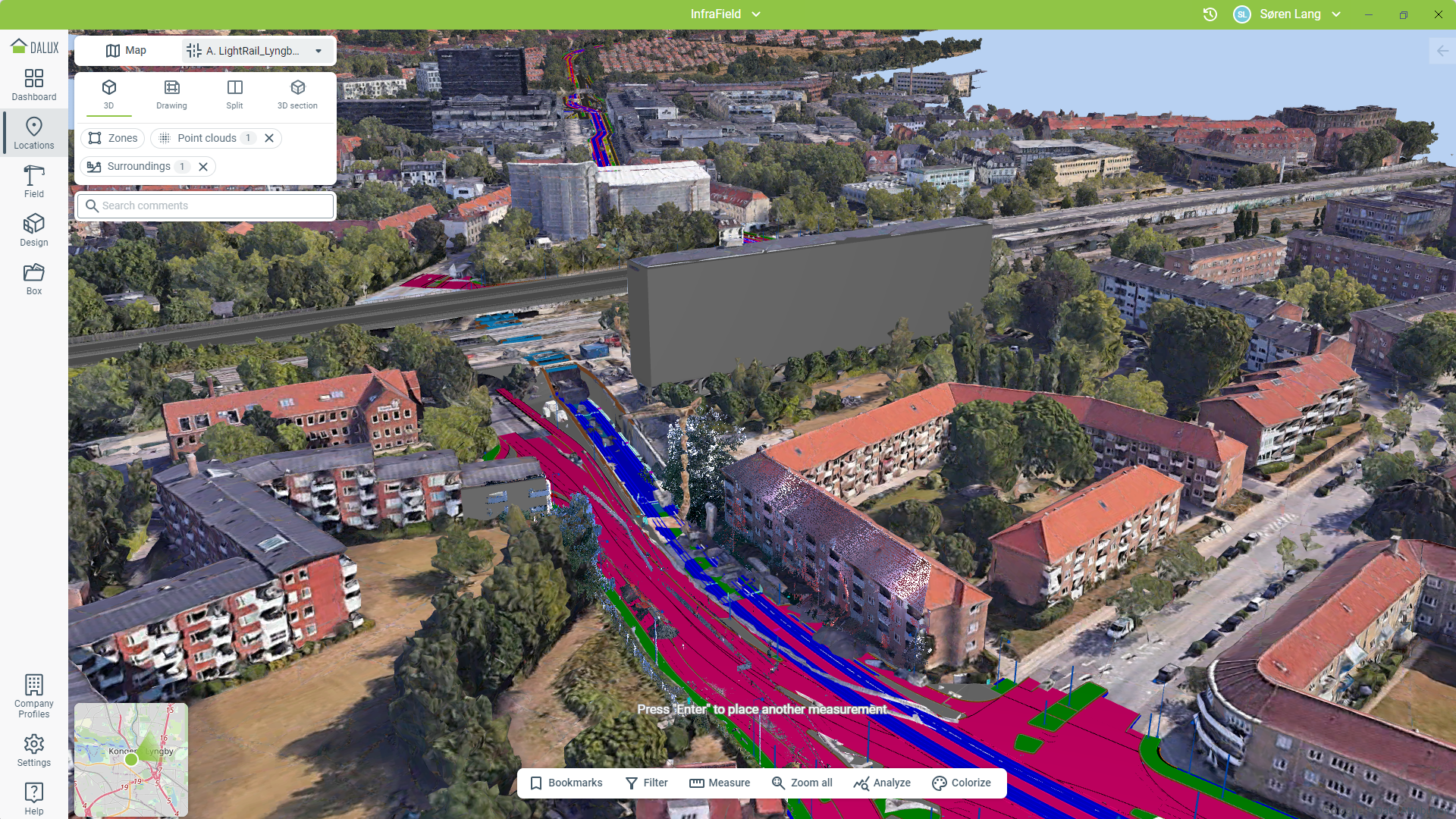

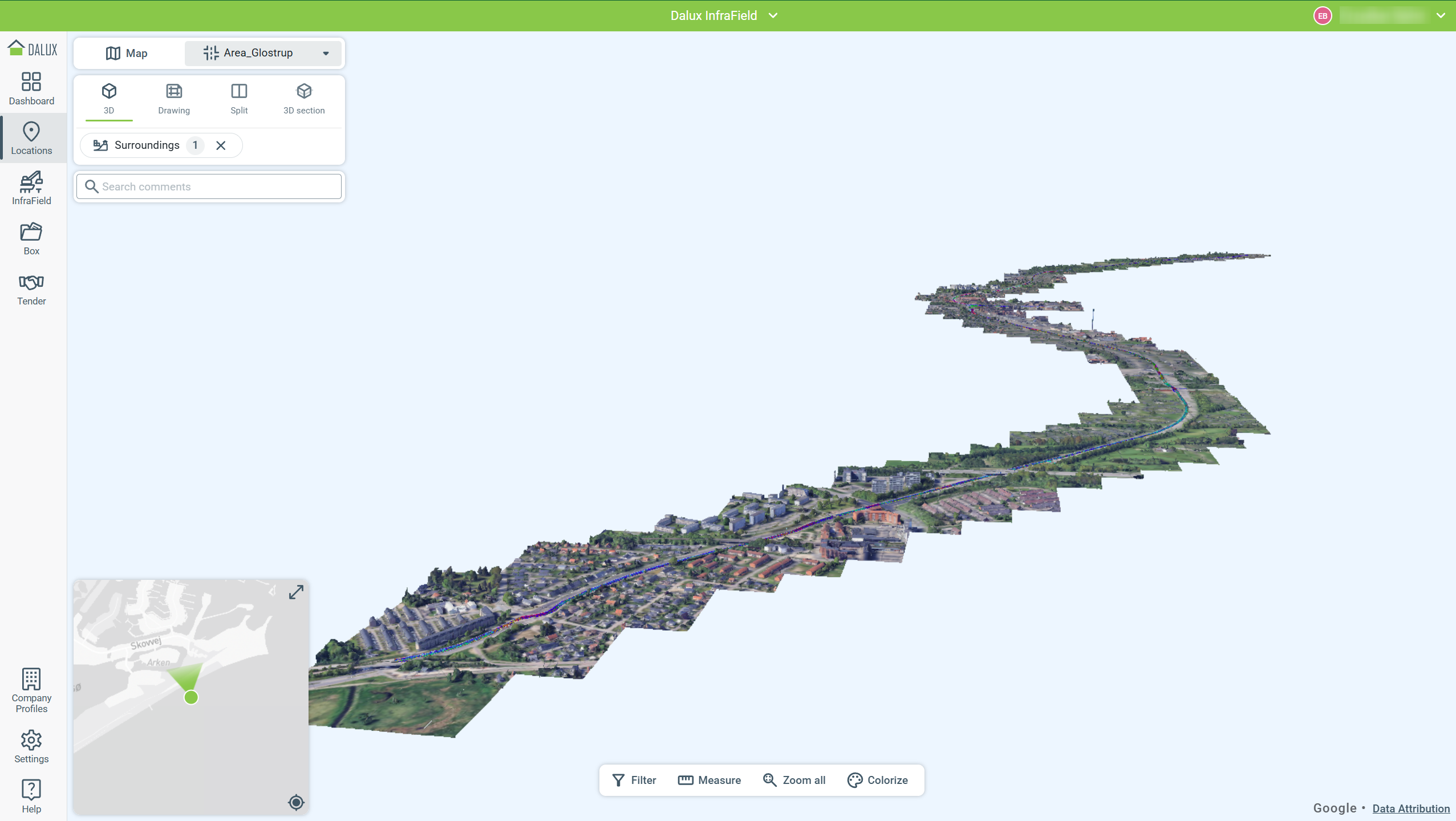

Visualisez vos projets InfraField Pro dans le contexte du monde réel en 3D, avec la fonctionnalité Carte 3D disponible dans Environnements.

Combinez les zones, les nuages de points, les modèles et les cartes 3D pour obtenir une représentation réaliste de votre projet. La carte 3D se chargera sous forme de géométrie 3D. Vous pouvez utiliser des outils de mesure pour mesurer entre votre modèle et la carte 3D.
