Réduire les dommages aux réseaux grâce au SIG

Les dommages aux réseaux pendant la construction surviennent souvent parce que les informations à jour sur les réseaux n'atteignent pas les équipes sur site.

Dalux InfraField rassemble ces informations dans une plateforme unique accessible sur mobile, offrant une visibilité en temps réel et améliorant la sécurité, la coordination et l'efficacité sur site.

Le défi

Les dommages aux réseaux, comme le fait de toucher accidentellement des conduites de gaz, d'eau ou des lignes électriques enterrées, peuvent se produire parce que les informations essentielles sur les réseaux sont souvent dispersées dans des plans 2D, des PDF et des systèmes SIG de bureau. Les équipes Field peuvent ne pas avoir un accès en temps réel à ces informations et doivent parfois se fier à des données 'as built' obsolètes ou à des processus distincts de 'permit to dig'.

Cela peut entraîner des dommages répétés, des retards de projet et des problèmes de sécurité.

Comment Dalux InfraField le résout

Avec Dalux InfraField, les équipes de construction peuvent accéder aux données SIG directement sur le terrain à l'aide d'un appareil mobile, ce qui facilite la collecte d'informations sur les réseaux provenant de plusieurs sources et leur organisation en couches SIG structurées.

Vous pouvez configurer un système de coordonnées partagé pour conserver un alignement précis de tous les jeux de données, et l'accès mobile permet aux équipes sur site de filtrer les couches, de sélectionner des utilités et de consulter en temps réel des détails importants comme la profondeur, le matériau et la propriété.

Les couches SIG peuvent également être connectées à des tâches numériques, comme des flux de travail 'permit to dig', ce qui aide à automatiser et à améliorer la capture de données pendant les travaux du projet. Cette méthode transforme les fichiers traditionnels basés au bureau en une carte numérique des réseaux adaptée au mobile que tout le monde sur site peut utiliser.

Le résultat

• Réduire les dommages aux réseaux et améliorer la sécurité grâce à un accès en direct à des données souterraines vérifiées, en garantissant que tout le monde utilise les mêmes informations et en favorisant un environnement sans dommage aux réseaux
• Accélérez les validations 'permit to dig' grâce à des flux de travail automatisés et géolocalisés pour des données Field plus précises.
• Améliorez la coordination avec des mises à jour en temps réel, maintenant les géomètres et les équipes sur site alignés tout au long du projet.

Intégration du SIG dans InfraField

Dalux InfraField aide à transformer les données SIG statiques de bureau en un outil de terrain synchronisé pour tous les membres du projet.

Pour faciliter l'utilisation des données sur le terrain, il est utile de rassembler les informations SIG provenant de différentes sources, comme les entreprises de services, d'anciens relevés et les nouveaux systèmes SIG, le tout au même endroit dans le projet.

Quand les couches de données sont organisées de manière claire et logique, les données cartographiques brutes se transforment en une carte numérique simple et conviviale pour l'utilisateur. Cela permet aux équipes Field de rechercher rapidement les risques souterrains, de gérer des services spécifiques et de consulter les informations associées directement sur leurs appareils mobiles, sans nécessiter de compétences SIG avancées.

Cette approche garantit également que les anciennes canalisations, les câbles à fibre optique et les lignes haute tension, qui peuvent manquer dans les nouveaux modèles BIM de conception, sont affichés en tant que couche de carte.

Les données SIG dans InfraField sont importées en tant que fichiers séparés, et il est recommandé de téléverser d'abord les données dans Dalux Box, puis de les associer aux positions pertinentes. L'utilisation de Box facilite le contrôle des versions et la distribution.

Vous pouvez lire cet article pour apprendre comment ajouter un fichier SIG à votre projet : Comment configurer le SIG et LandXML

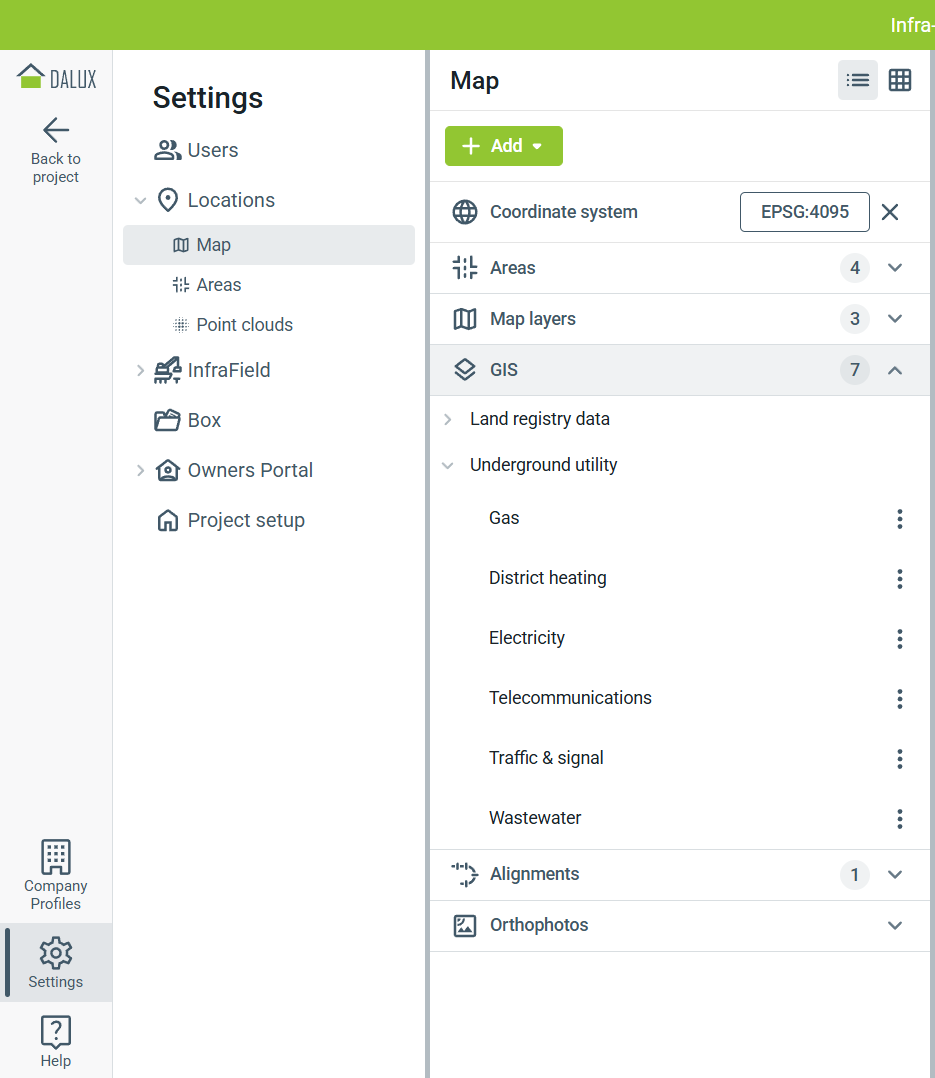

Les données SIG peuvent être organisées en groupes distincts, afin que les utilisateurs puissent facilement filtrer et n'afficher que les données dont ils ont besoin.

Les équipes sur site peuvent facilement trouver les informations dont elles ont besoin sans avoir à trier trop de données.

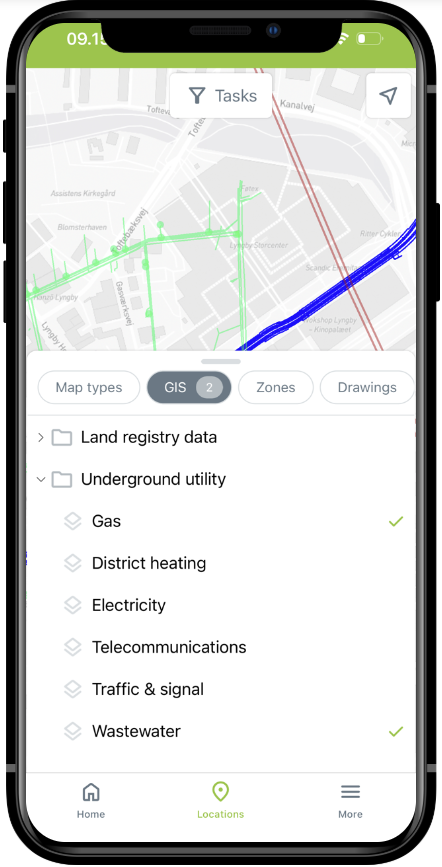

Si vous devez afficher des informations provenant de plusieurs couches à la fois, vous pouvez activer plusieurs couches en même temps.

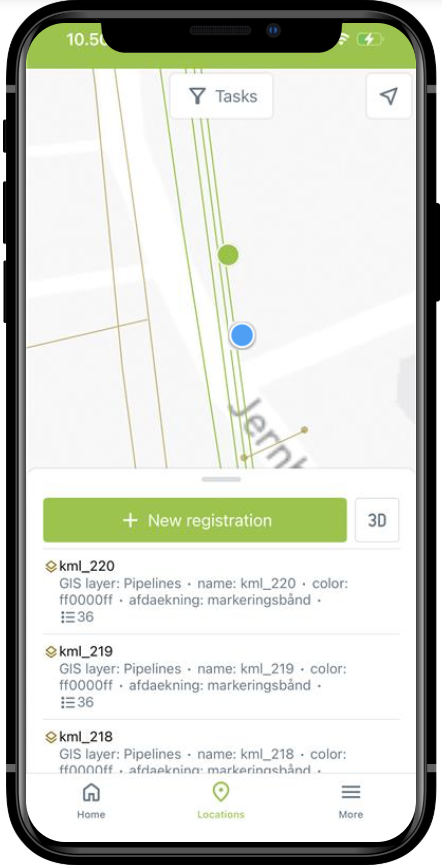

Contrairement à un PDF, ces couches permettent aux équipes sur site d'interagir directement avec les données SIG et d'afficher des détails supplémentaires tels que le matériau, la profondeur et le propriétaire directement sur la carte. Le SIG dans InfraField est également intégré directement dans l'affichage de la carte et peut être affiché aux côtés des modèles, des zones, des alignements et des plans.

Les administrateurs de projet peuvent décider quelles données SIG doivent être affichées par défaut et personnaliser le style SIG pour assurer un affichage cohérent pour tous.

Cela fournit aux équipes sur site des données interactives claires, à jour, dans le contexte dont elles ont besoin.

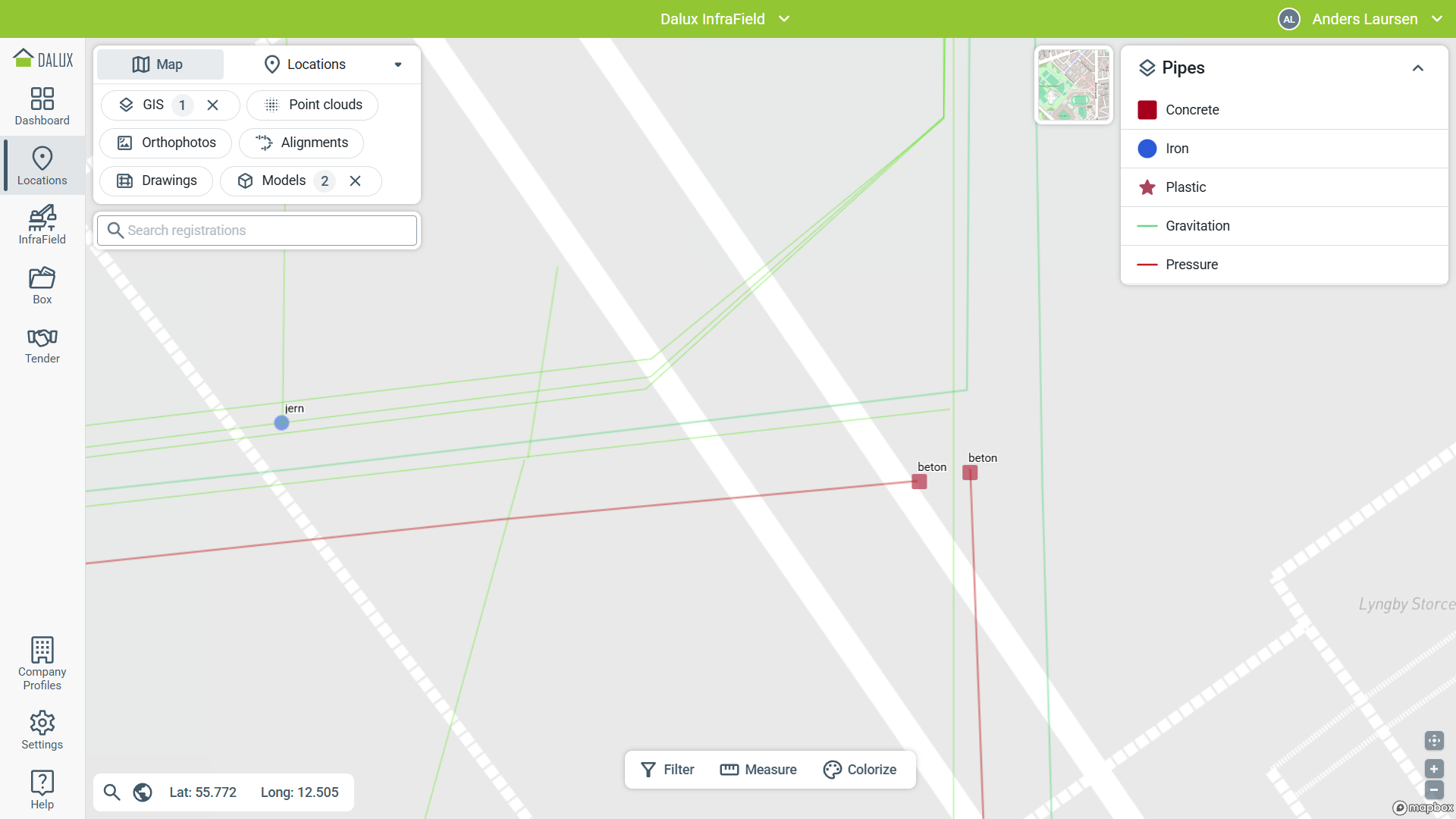

Si vos données SIG se trouvent dans un seul fichier volumineux et que vous ne pouvez pas facilement séparer les données, vous pouvez styliser le contenu pour distinguer clairement ce qui est quoi.

Lisez cette partie pour apprendre comment styliser les données SIG : Comment configurer le SIG et LandXML.

Connecter les données SIG aux enregistrements

En liant les données SIG directement aux tâches dans Dalux, les informations pertinentes peuvent être renseignées automatiquement, éliminant les erreurs de saisie manuelle et accélérant considérablement la création de tâches.

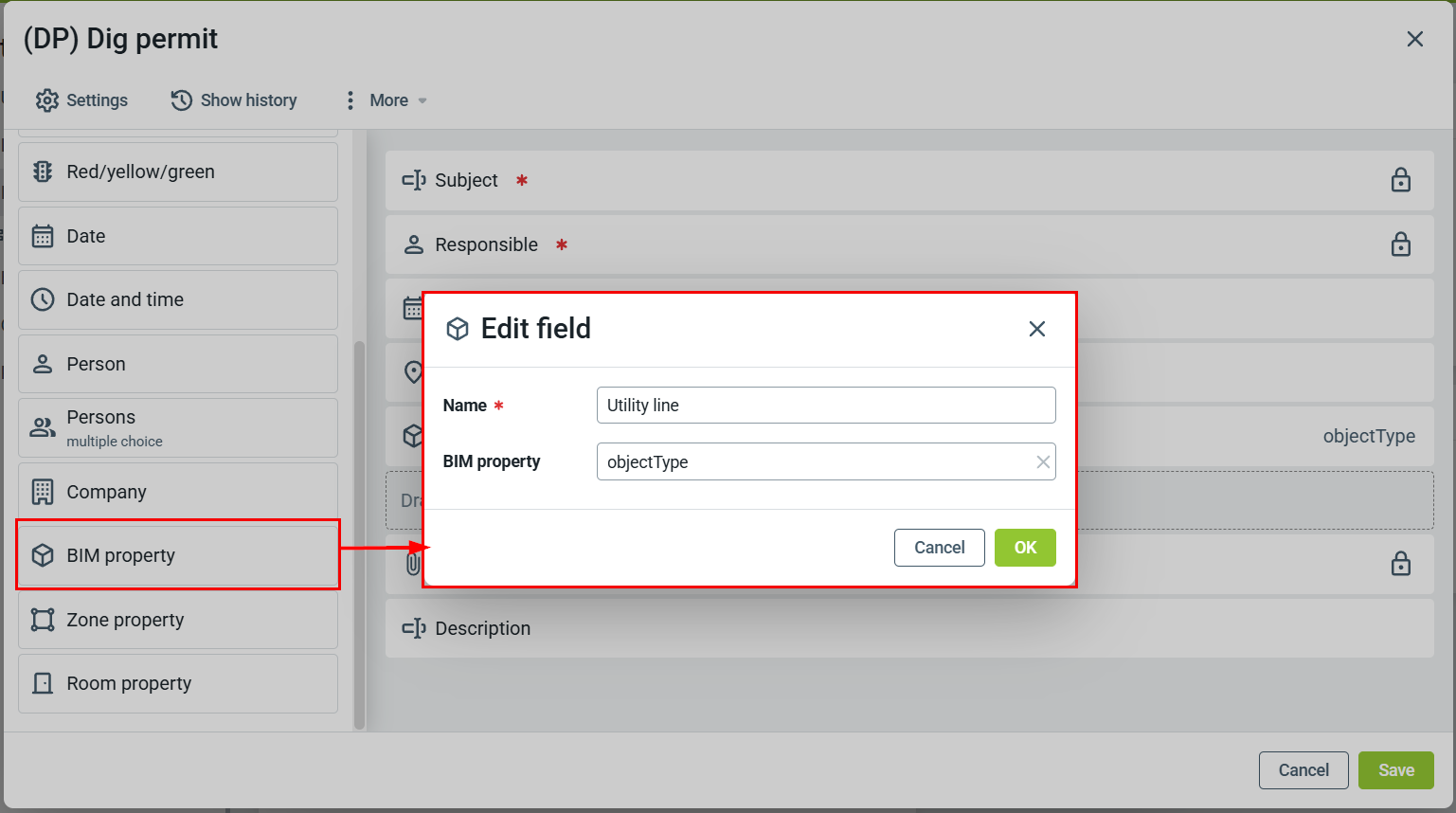

En tant qu'administrateur Dalux, vous pouvez configurer un champ de données BIM spécifique qui extrait des données de la couche SIG.

Lisez cet article pour apprendre comment ajouter un modèle de tâche au projet : Comment configurer les tâches.

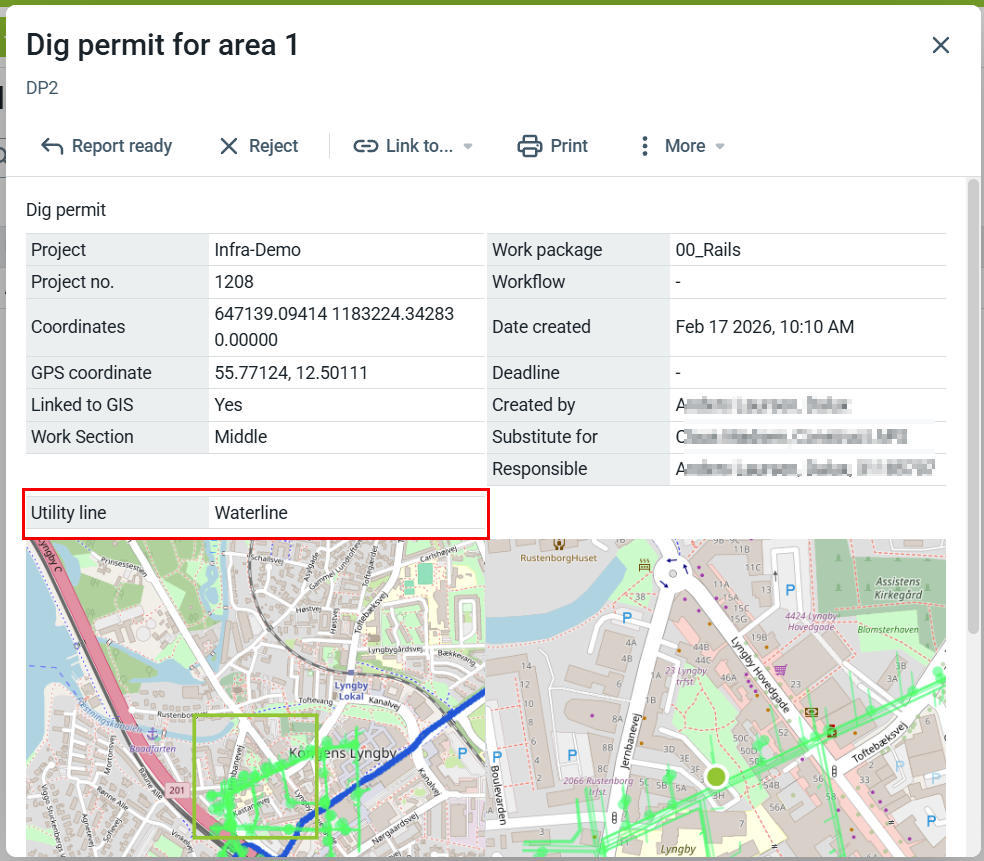

Lorsqu'un utilisateur crée une tâche et sélectionne une couche SIG dans Dalux, les informations associées sont automatiquement remplies dans les champs appropriés, ce qui permet de minimiser la saisie manuelle.

Des cartes statiques aux données exploitables sur site

Dalux InfraField transforme les données SIG statiques de bureau en un outil interactif sur site qui connecte les informations utilitaires aux tâches, aux approbations et aux opérations quotidiennes.

• Contrôle fiable des risques : les couches SIG fournissent aux équipes Field des informations utilitaires cohérentes et à jour, réduisant les frappes sur les réseaux et améliorant la sécurité
• Coordination améliorée: L'accès mobile et les mises à jour en temps réel maintiennent les géomètres, les équipes et les équipes sur site alignés tout au long du projet
• Approbations plus rapides et transparentes : les flux de travail d'« autorisation de creuser » sont géolocalisés et intégrés aux données SIG, réduisant les erreurs manuelles et accélérant les approbations sur le terrain
