Planification des terrassements et gestion des coupes et remblais.

La planification des terrassements dans les projets ferroviaires et routiers utilise souvent des modèles de terrain obsolètes et des mises à jour manuelles partagées par e‑mail ou via des dossiers. Comme les conditions du chantier changent rapidement, cela peut provoquer des écarts entre les plans de conception et les conditions réelles, entraînant des calculs de quantités inexacts et des retards sur le projet.

Dalux InfraField permet des mises à jour continues des modèles de relevé, permettant aux équipes de comparer le terrain actuel avec les surfaces prévues sur une plateforme partagée. Cela maintient la planification des terrassements précise et transparente.

Le défi

Dans les projets traditionnels, les quantités de terrassement sont dérivées de plusieurs sources de données séparées :

• Modèles de Design et fichiers d'alignement
• Modèles topographiques périodiques
• Sections et profils PDF
• Récapitulés de volumes basés sur Excel

Ces informations sont souvent partagées par e‑mail, via des dossiers partagés et des plans imprimés, les mises à jour étant effectuées manuellement. Par conséquent, les équipes peuvent utiliser des données de terrain obsolètes, avoir une visibilité limitée sur les changements, se fier à des estimations de quantités incohérentes et découvrir des écarts de volume tard dans le processus. Cela peut entraîner une incertitude dans la planification des terrassements et l'affectation des ressources au fur et à mesure de l'avancement des travaux d'excavation.

Comment Dalux InfraField le résout

Dalux InfraField propose un système centralisé pour stocker et gérer les modèles de terrain et les surfaces de référence.

Les données d'arpentage mises à jour servent de source principale pour recalculer les quantités tout au long du projet.

Cela garantit des calculs de coupe et remblai plus précis, une détection plus rapide des écarts et une meilleure planification des machines, du transport et de l'utilisation des matériaux.

Les équipes de planification commencent par importer les jeux de données essentiels pour les calculs de quantités :

• Modèle de terrain existant
• Surfaces de conception et de formation
• Alignements

Tous les jeux de données sont conservés dans un environnement coordonné, réduisant le besoin de systèmes de fichiers séparés et garantissant que les calculs utilisent des données cohérentes et approuvées.

Le résultat

Avec Dalux InfraField, vous obtenez :

• Les modèles de terrain centralisés et les données de planification aident les projets d'infrastructure à passer d'une planification occasionnelle basée sur des documents à une gestion numérique continue.
• La précision est améliorée et la fiabilité de la planification renforcée pour les activités d'excavation et de terrassement.
• Le risque de variations de volume inattendues est réduit, créant une base structurée et évolutive pour une gestion des terrassements plus prévisible dans les projets ferroviaires et routiers.

Calcul des déblais et des remblais pour les terrassements

En utilisant la fonctionnalité Quantités dans Dalux InfraField, l'ingénieur de terrain calcule les déblais et remblais en comparant le terrain existant avec la surface de formation.

Cela se fait en créant des surfaces dans Dalux basées sur :

• le terrain existant (basé sur les données d'arpentage)
• la surface de formation (le niveau final prévu des terrassements)

La surface de formation peut être importée soit comme un modèle de terrain si elle est disponible, soit générée en sélectionnant les éléments BIM de votre modèle de conception.

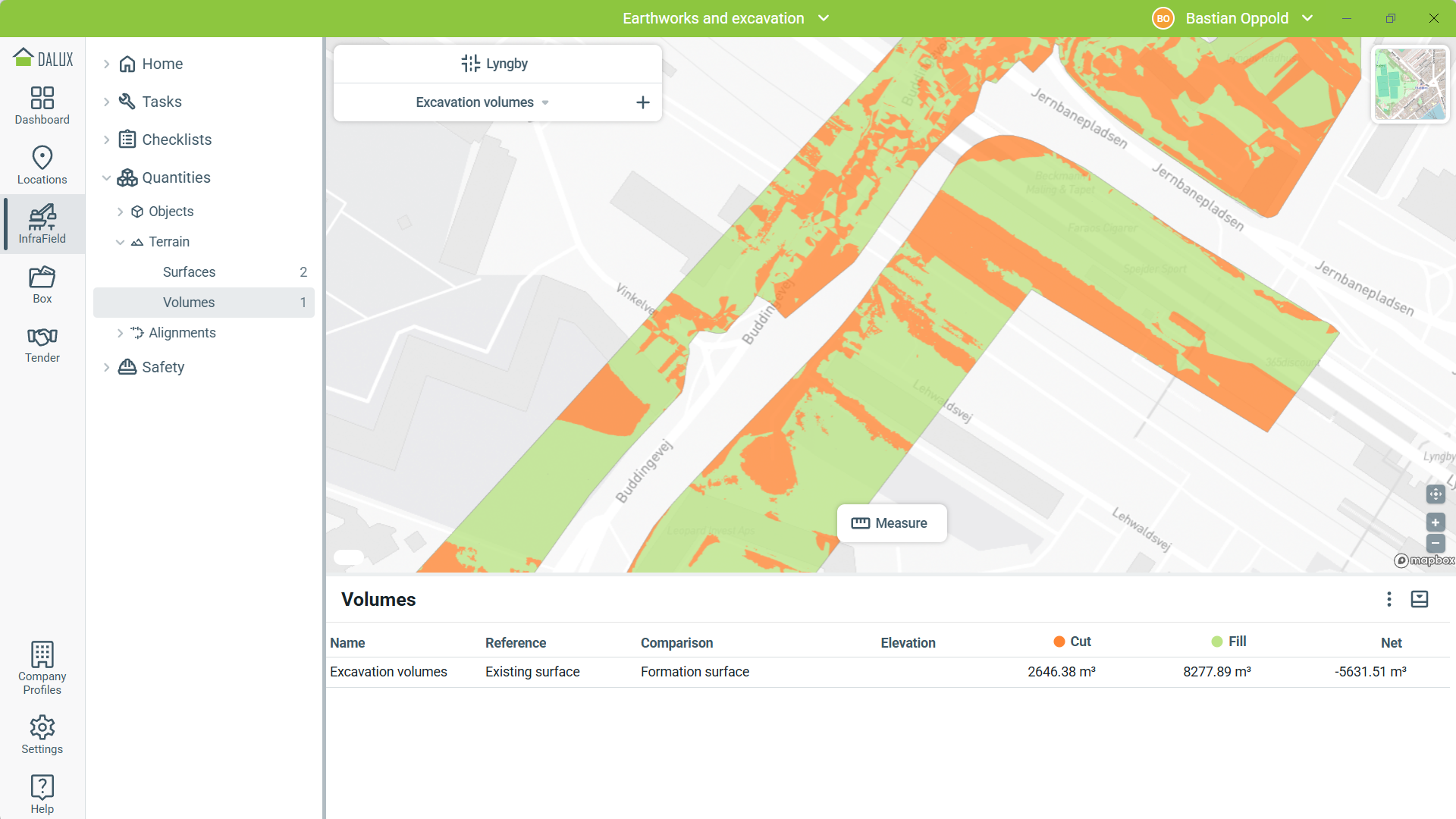

Dalux compare les deux surfaces et affiche un résumé clair des volumes de coupe et de remblai pour l'aire de projet sélectionnée. Cela aide les ingénieurs de chantier à voir rapidement les besoins globaux en excavation et en remblai.

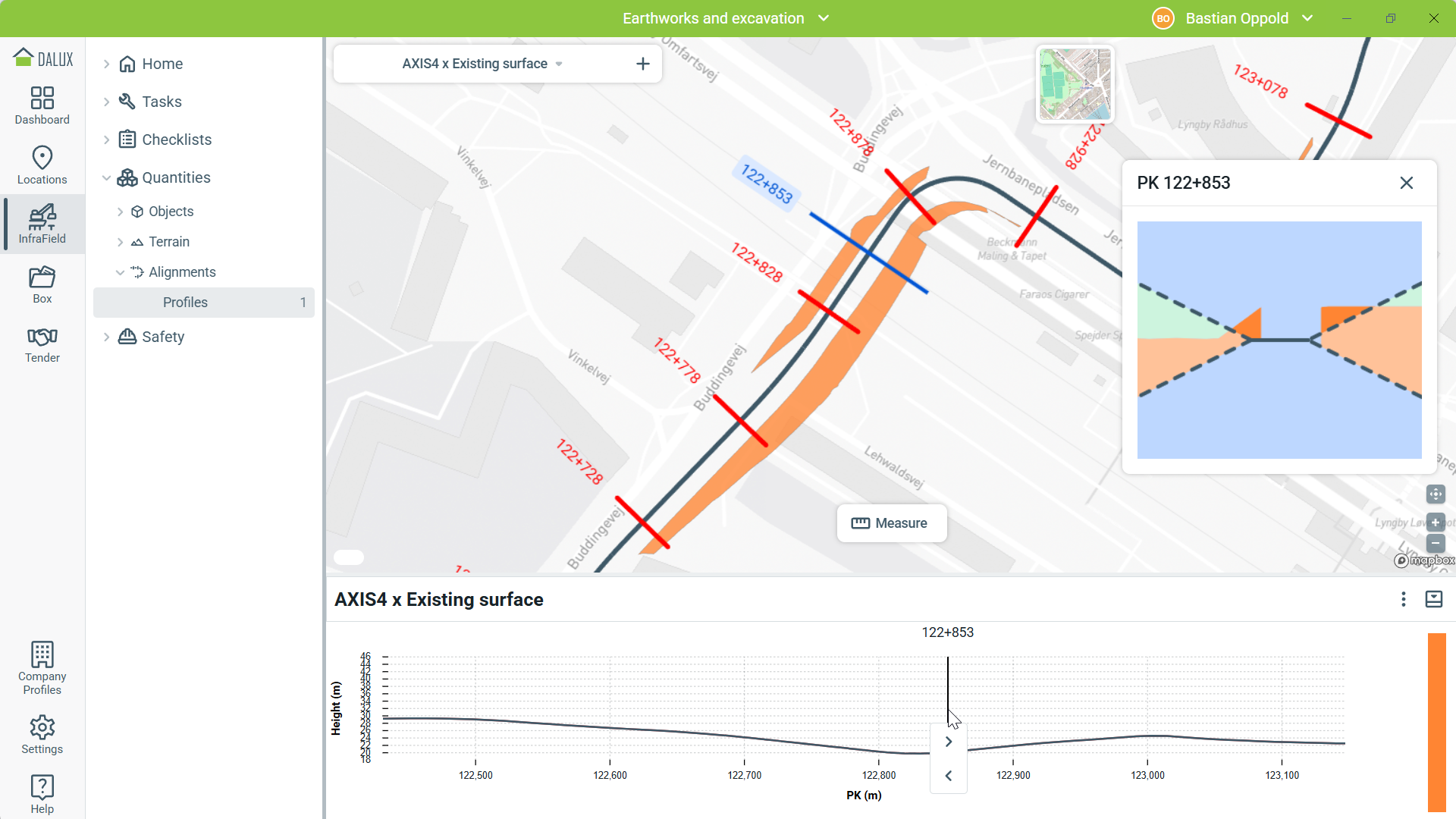

Les données d'alignement peuvent être combinées avec les données de terrain pour créer un calcul de profil.

Le profil visualise les coupes et remblais le long du jalonnement et peut inclure des talus de coupe ou de remblai, fournissant un aperçu clair des endroits où une excavation ou un remblai est nécessaire.

Ceci soutient la planification par phases, l'affectation des ressources et le suivi de la production le long du corridor.

Vous trouverez des instructions pas à pas sur la façon d'utiliser les quantités dans cet article : Comment utiliser Quantités dans InfraField

Comparaison en cours du terrain et du Design

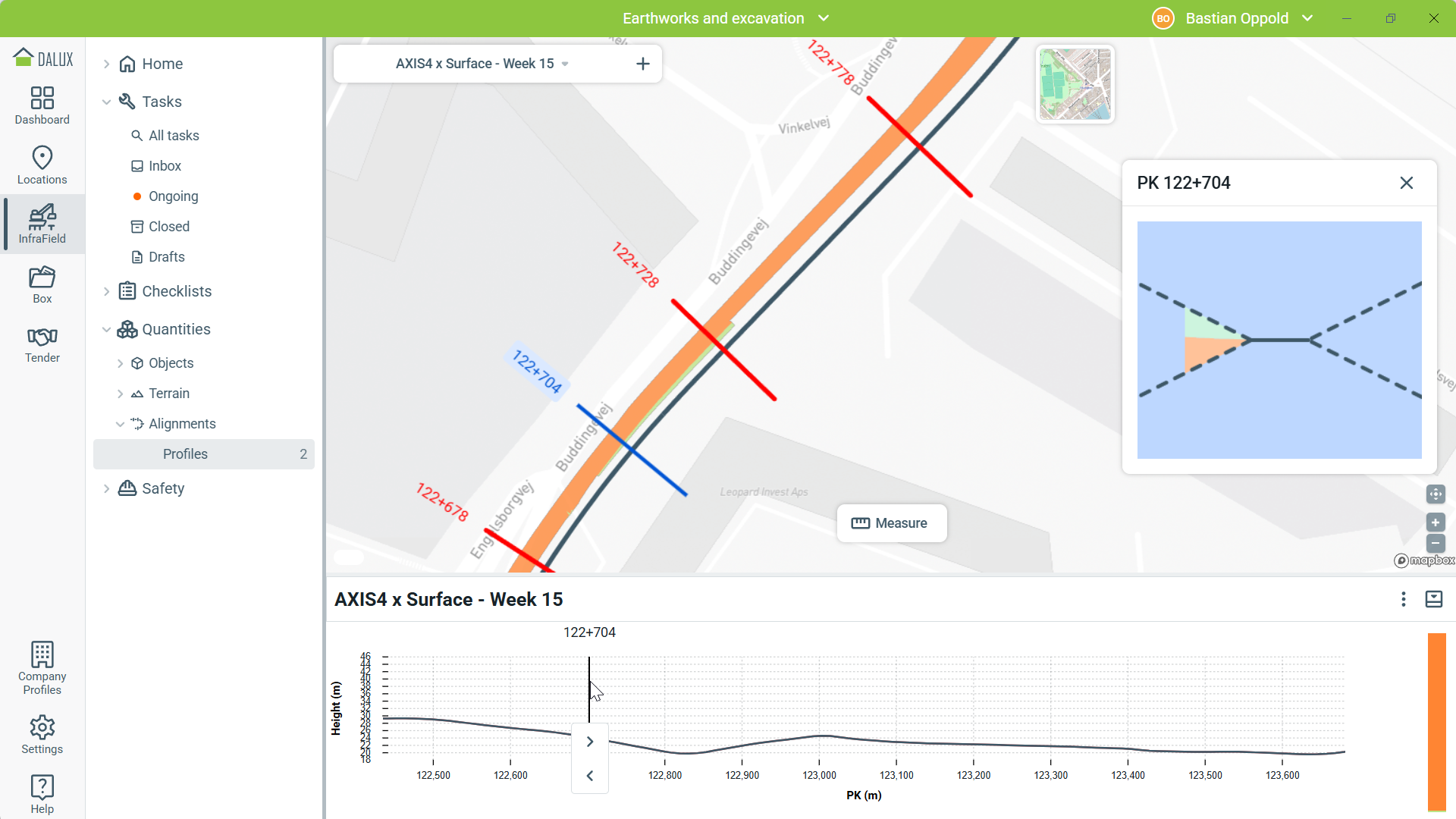

Dans InfraField, vous pouvez régulièrement mettre à jour et ajouter de nouvelles versions des modèles de terrain, en vous assurant que toutes les aires reflètent les conditions de chantier les plus récentes. Les Quantités permettent aux ingénieurs de chantier de comparer en continu ces modèles de terrain mis à jour avec le Design et les surfaces de formation.

Cette comparaison permet aux équipes de détecter tôt d'éventuels problèmes, tels que des différences par rapport aux niveaux prévus ou des problèmes liés aux niveaux de formation. C'est particulièrement utile dans des zones importantes comme les passages inférieurs et les approches de ponts, les zones de transition entre coupe et remblai, et là où les systèmes de drainage se raccordent.

Avoir une visibilité précoce facilite la réalisation d'ajustements en temps utile, ce qui aide à empêcher que des erreurs n'affectent des étapes ultérieures de la construction.

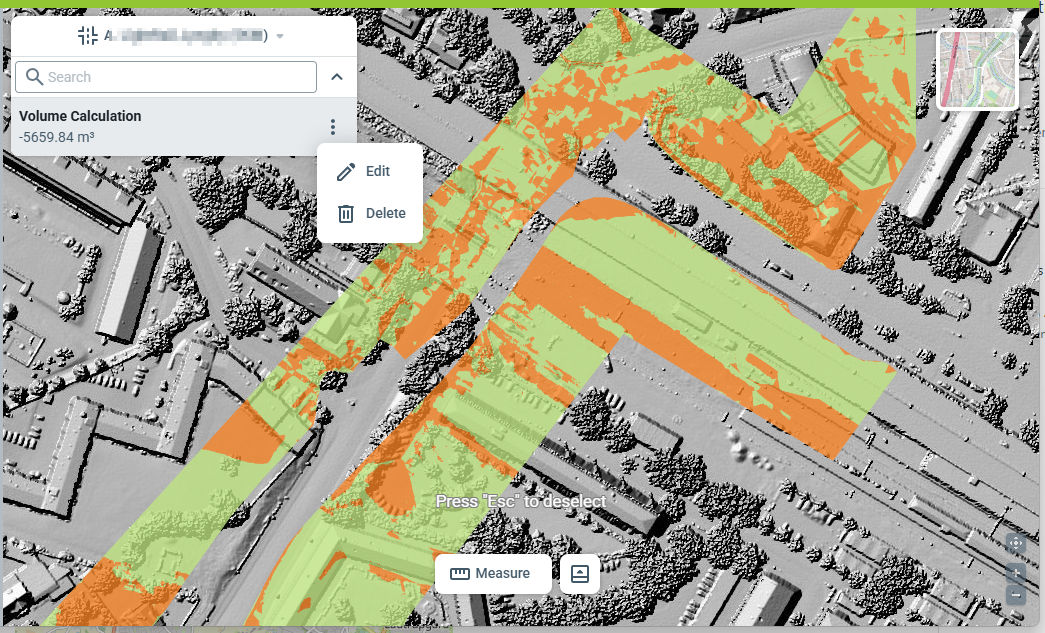

Avec chaque modèle de terrain mis à jour, une surface peut être créée en quelques clics seulement et immédiatement comparée aux surfaces de formation et aux alignements, afin que vous puissiez effectuer de manière cohérente des calculs de coupe et de remblai au fur et à mesure de l'avancement du projet.

Conserver les versions de terrain à jour vous donne un enregistrement numérique précis du développement du site, ce qui aide à suivre l'avancement de l'excavation au fil du temps. Les mises à jour régulières fournissent également une meilleure visibilité sur l'utilisation des machines, le transport et la distribution des matériaux, et facilitent la détection de toute différence par rapport aux surfaces de formation prévues ou aux volumes attendus avant qu'elles n'affectent les étapes ultérieures de la construction.

Des estimations statiques au contrôle continu des quantités

Dalux InfraField rassemble les données de terrain et de conception sur une seule plateforme, ce qui facilite l'obtention de calculs de coupe et de remblai précis et à jour, fondés sur les conditions actuelles du site.

Cela peut aider à une meilleure planification des terrassements, à la gestion des ressources et à détecter tout problème dès le départ.

Les avantages de l'utilisation d'InfraField pour la planification des terrassements et la gestion des coupes et remblais sont :

• Le fait d'avoir toutes les données de terrain et de Design en un seul emplacement garantit que les calculs de quantités sont à la fois cohérents et précis
• Les mises à jour régulières permettent de remarquer rapidement tout changement et de suivre l'avancement de l'excavation
• Des informations précises sur les volumes et les profils aident à l'utilisation des ressources et à la planification de chaque phase de construction
