Comment utiliser les images 360 dans InfraField sur ordinateur

Cet article montrera comment vous pouvez utiliser les photos 360 dans InfraField pour obtenir des aperçus visuels du chantier de construction depuis n'importe où. Les images 360 vous permettent de comparer des captures prises à différents moments et de créer des enregistrements directement à partir de la photo.

Les photos 360 dans les structures fonctionnent de la même manière que dans Dalux Field. Apprenez à configurer et utiliser cette fonction dans les structures en lisant cet article : Comment utiliser les photos 360

Lorsque vous travaillez avec des photos 360 sur la carte, InfraField vous permet de faire un ajout en masse des photos et de les placer automatiquement si elles incluent des informations géographiques.

Si vous souhaitez apprendre à prendre et afficher des photos 360 sur mobile, lisez cet article : Comment utiliser les photos 360 dans InfraField sur mobile

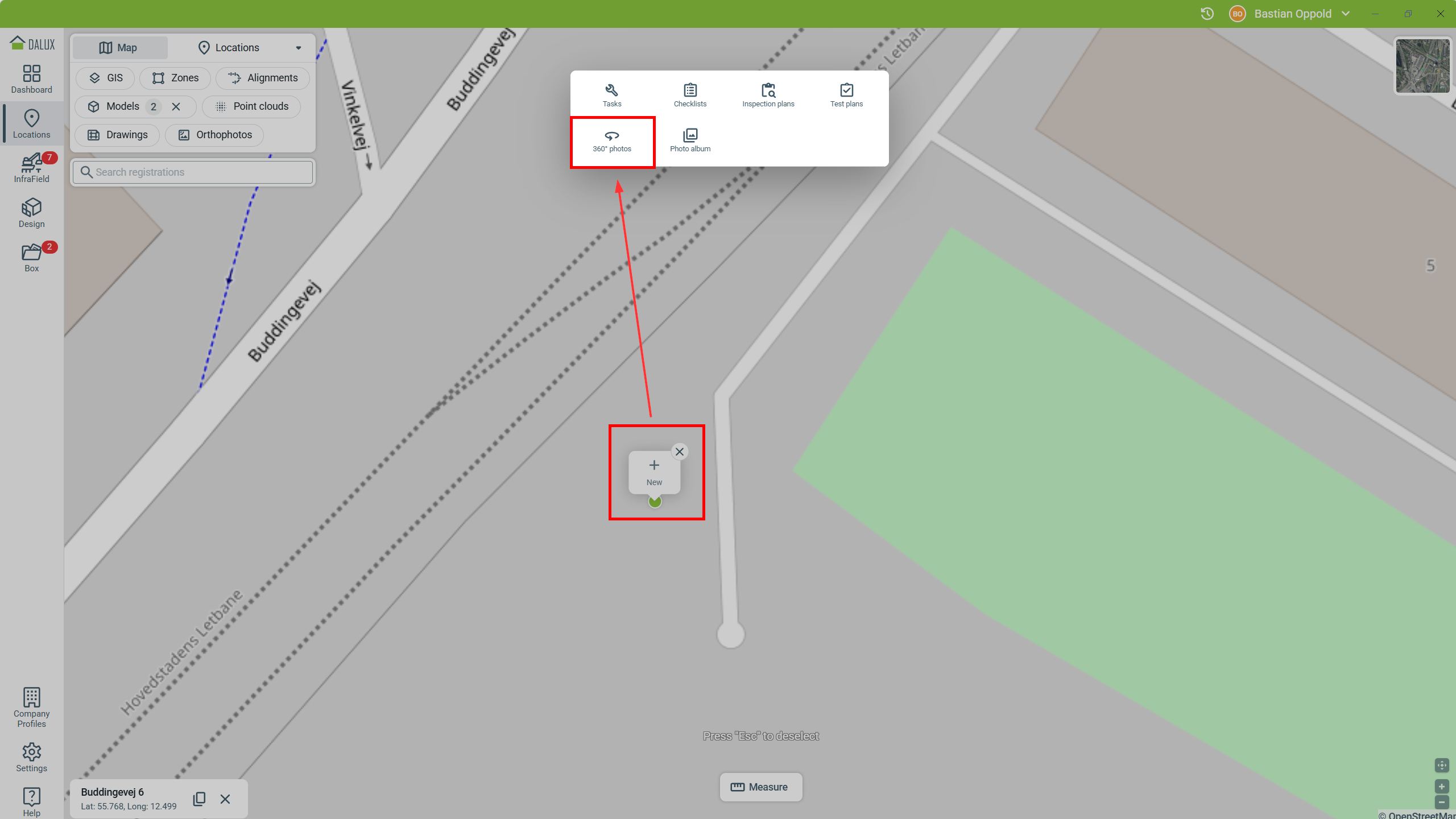

Comment ajouter des photos individuelles à des Positions

Pour ajouter des images 360 individuelles à une Position spécifique, nous recommandons d'aller à :

PositionAccédez à la position sur la carte, dans les plans ou dans la vue de dessus de l'aireCliquez sur la position de la photoNouveauPhotos 360

Cela placera votre image 360 à cette Position spécifique.

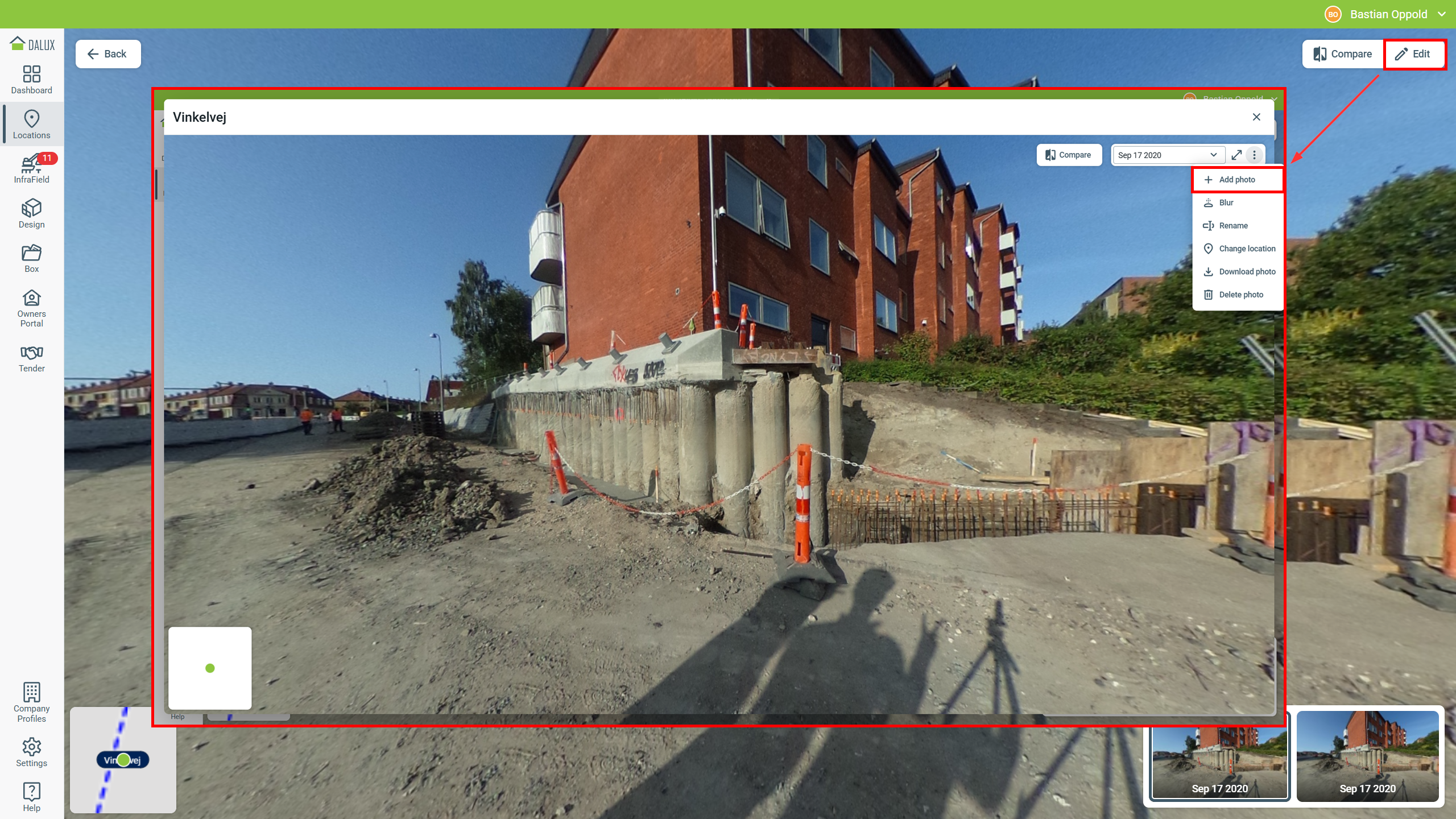

Vous pouvez ajouter plusieurs versions à la même image en accédant à :

PositionAccédez à la position de la photoCliquez sur la photo pour l'ouvrirModifierAjouter une photo

La photo téléchargée sera enregistrée sous une nouvelle version, vous permettant de comparer des images 360 sur ordinateur.

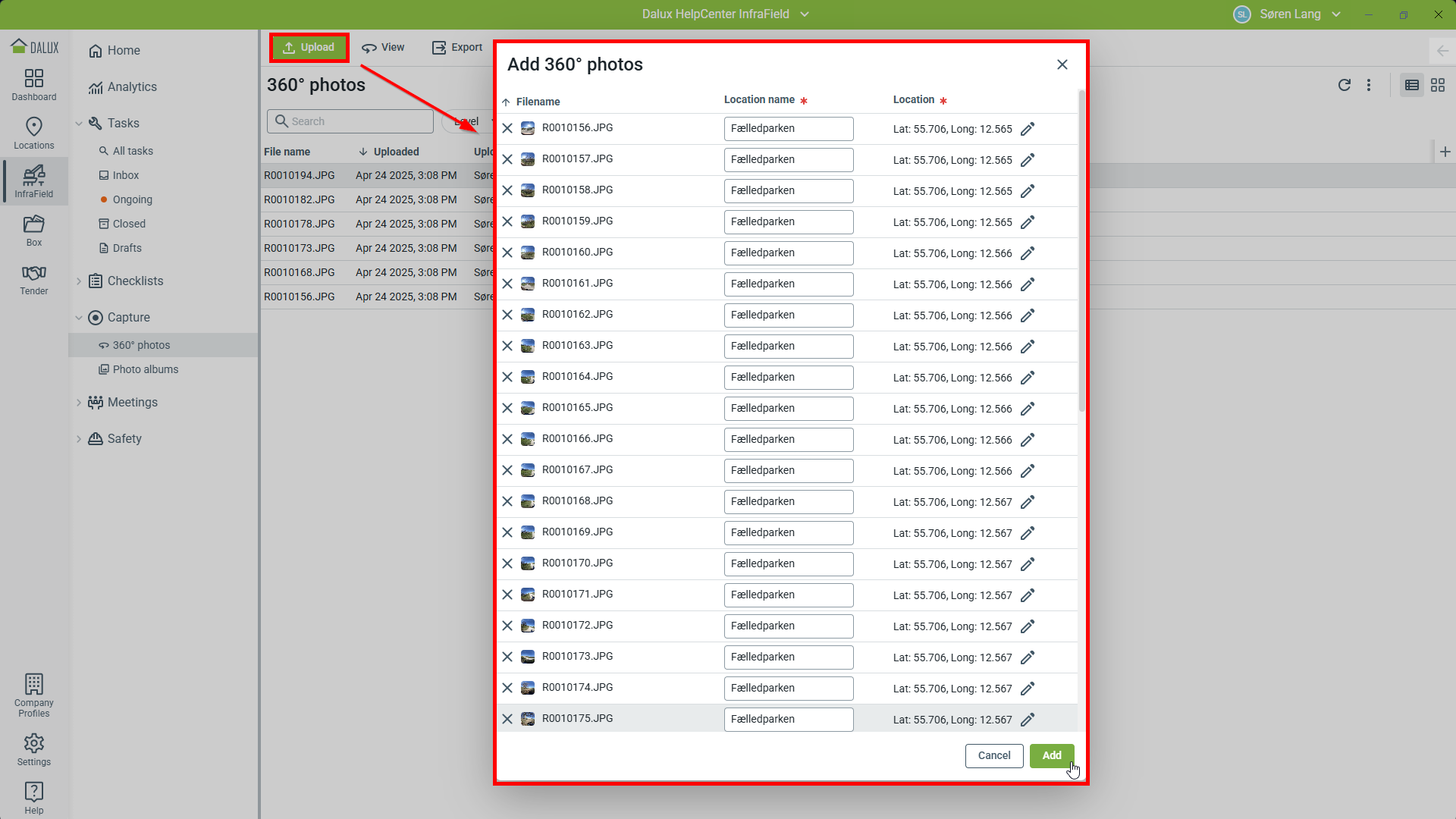

Ajout multiple de photos avec géolocalisation

Vous pouvez télécharger plusieurs photos à la fois et les placer manuellement ou automatiquement si elles contiennent des données géoréférencées. Cela se fait en allant à :

InfraFieldCapturePhotos 360Ajouter

Après avoir sélectionné toutes les photos depuis votre PC, vous pouvez ajouter l'emplacement de toutes ces photos dans la nouvelle fenêtre de dialogue.

Si les photos incluent leur géolocalisation, le 'Position' est rempli automatiquement. Vous pouvez toujours modifier cela avant de les télécharger.

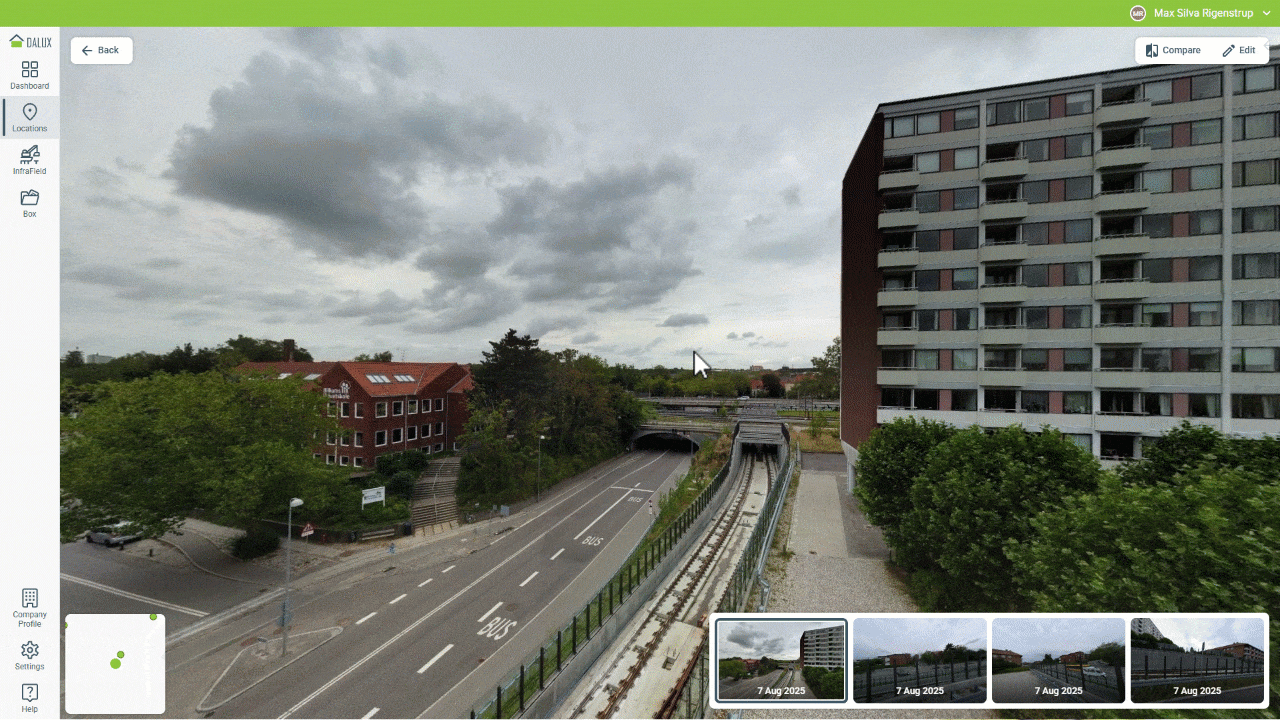

Comment afficher et modifier les photos 360 sur ordinateur

Vous pouvez ouvrir les photos 360 en allant vers l'une ou l'autre des options suivantes

InfraFieldCapturePhotos 360Double-cliquez sur une photo pour l'ouvrir

ou

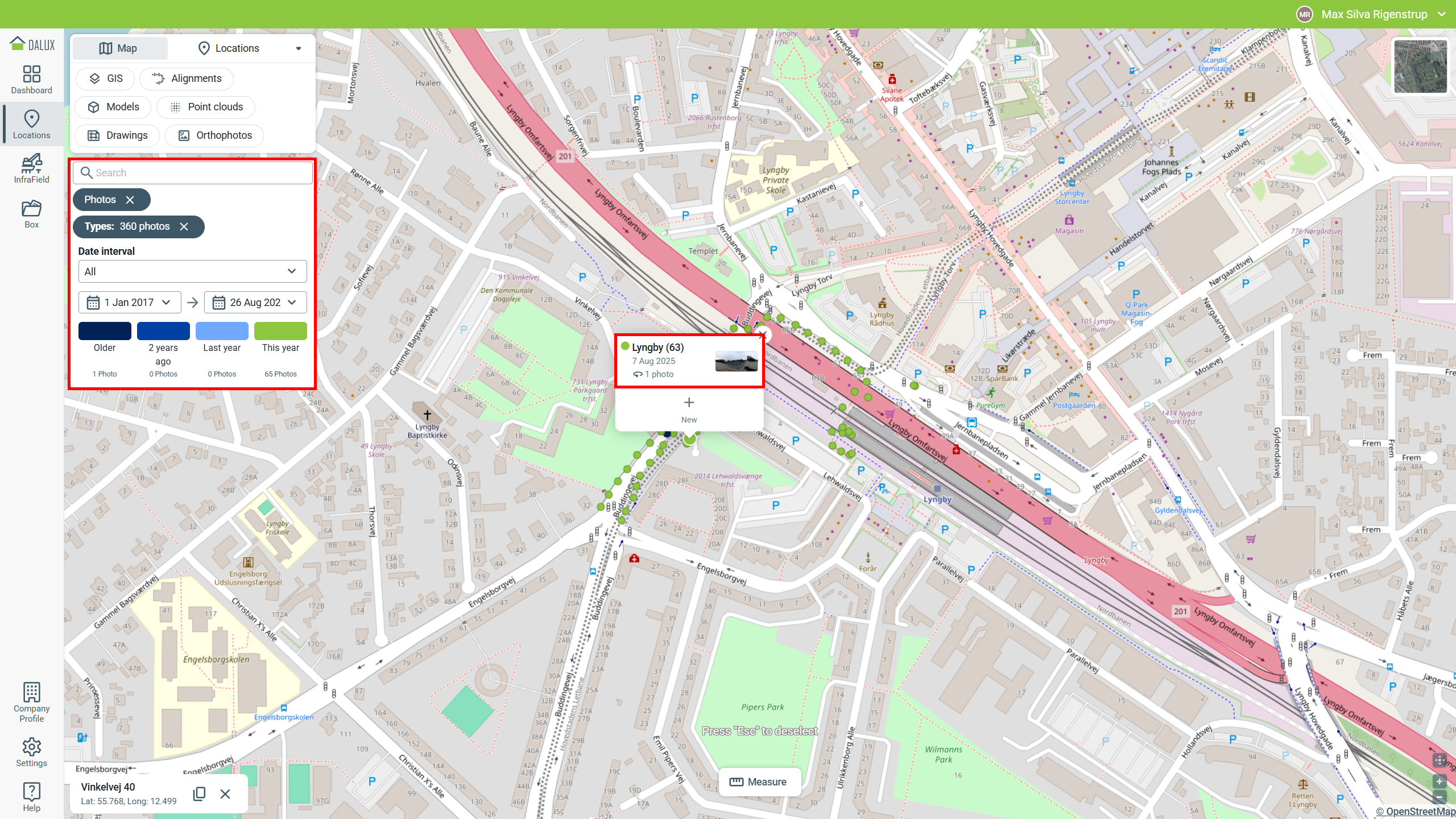

PositionFiltrer les images 360Accédez à la position sur la carte ou dans les plansCliquez sur le point de la photoSélectionnez la photo dans la liste

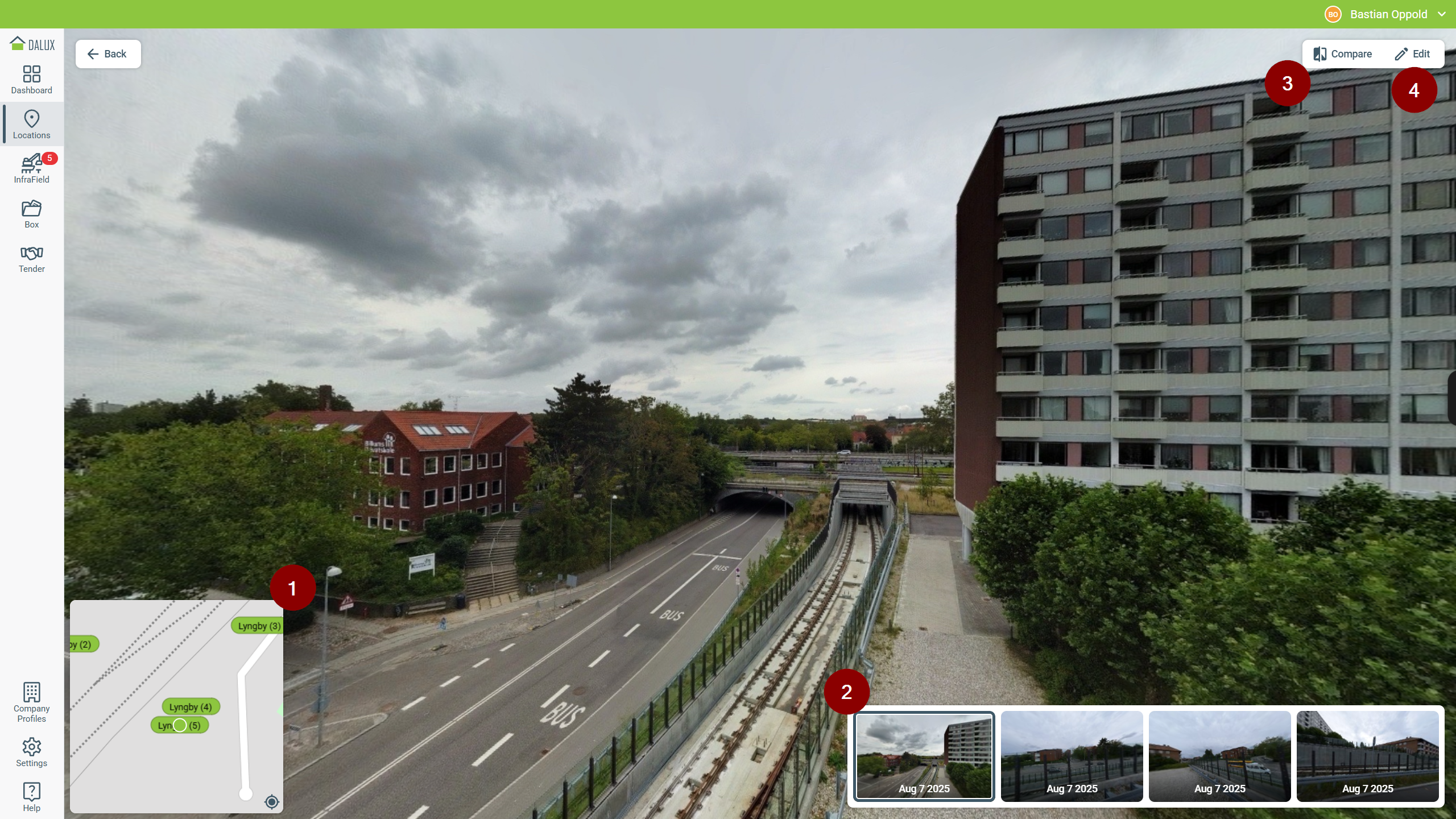

Mode affichage

Lorsque vous visualisez la photo 360, vous pouvez maintenir et faire glisser le bouton gauche de votre souris pour faire pivoter l'image et utiliser la molette de la souris pour zoomer ou dézoomer.

1. En bas à gauche, vous voyez une mini carte, vous permettant de voir l'emplacement sur la carte ou le plan où la photo est placée.

2. Si la photo est placée sur la carte ou dans une aire, vous obtenez un aperçu des images à proximité. Cela facilite la recherche de meilleurs angles de certains objets.

3. Comparer vous permet de comparer la photo ouverte avec d'autres versions de cette image ou le modèle 3D. Lisez plus dans la section ci-dessous.
4. Éditer vous amènera en mode édition.

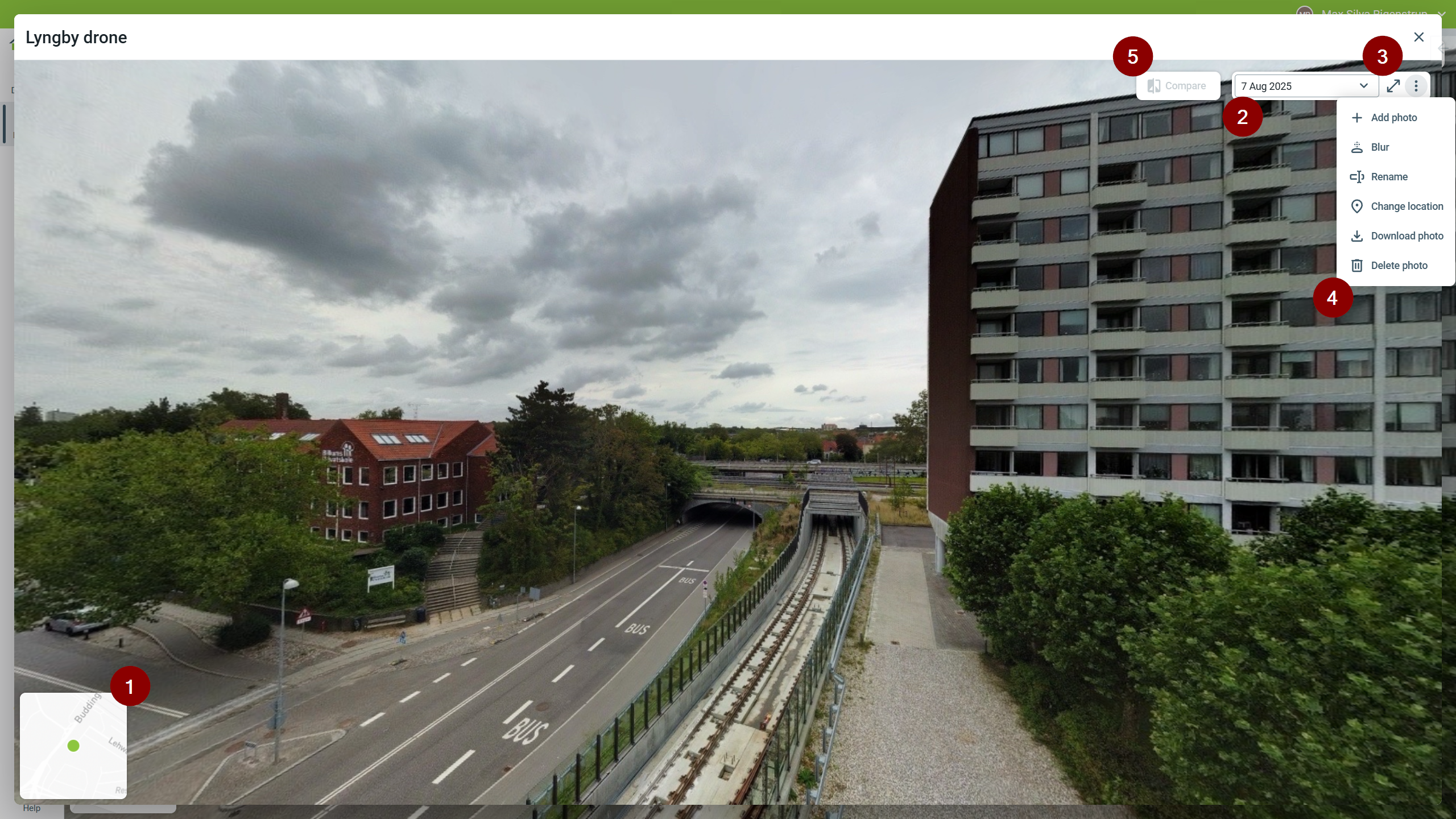

Mode édition

1. La mini carte est également disponible en mode édition.

2.  Vous pouvez utiliser le sélecteur de date pour ouvrir une photo au même emplacement qui a été prise à une date différente.

3. masqueront tous les éléments du menu pour une expérience en plein écran.

4. Le menu vous propose des fonctionnalités supplémentaires, comme

   • Ajouter une photo : Téléchargez une nouvelle version sur cette photo, par exemple à partir d'une date différente.
   • Flou : Floutez manuellement les parties sensibles de la photo.
   • Renommer : Donnez un nouveau nom à la photo (et à ses versions).
   • Changer d'emplacement : Sélectionnez un nouvel emplacement pour la photo (et ses versions).
   • Télécharger la photo : Téléchargez la photo sur votre disque local.
   • Supprimer la photo : Supprimer la photo sélectionnée. D'autres versions de cet emplacement seront toujours disponibles.
5. Avec Comparer, vous pouvez comparer l'image à d'autres versions de cette image ou au modèle 3D.

Comparez deux images 360

Avec la fonctionnalité Comparer, vous pouvez afficher côte à côte des images à 360° du même enregistrement. Avec le sélecteur de dates, vous pouvez comparer des photos avec des versions précédentes pour suivre les changements au cours du projet.

Vous verrez un aperçu des photos avec lesquelles vous pouvez comparer.

Utilisez les sélecteurs de dates pour passer d'une version à l'autre afin de suivre les changements tout au long de la chronologie du projet.

Par défaut, vous pouvez naviguer dans les deux images individuellement. Cliquez sur le bouton pour verrouiller les deux images ensemble, afin de pouvoir les déplacer simultanément.

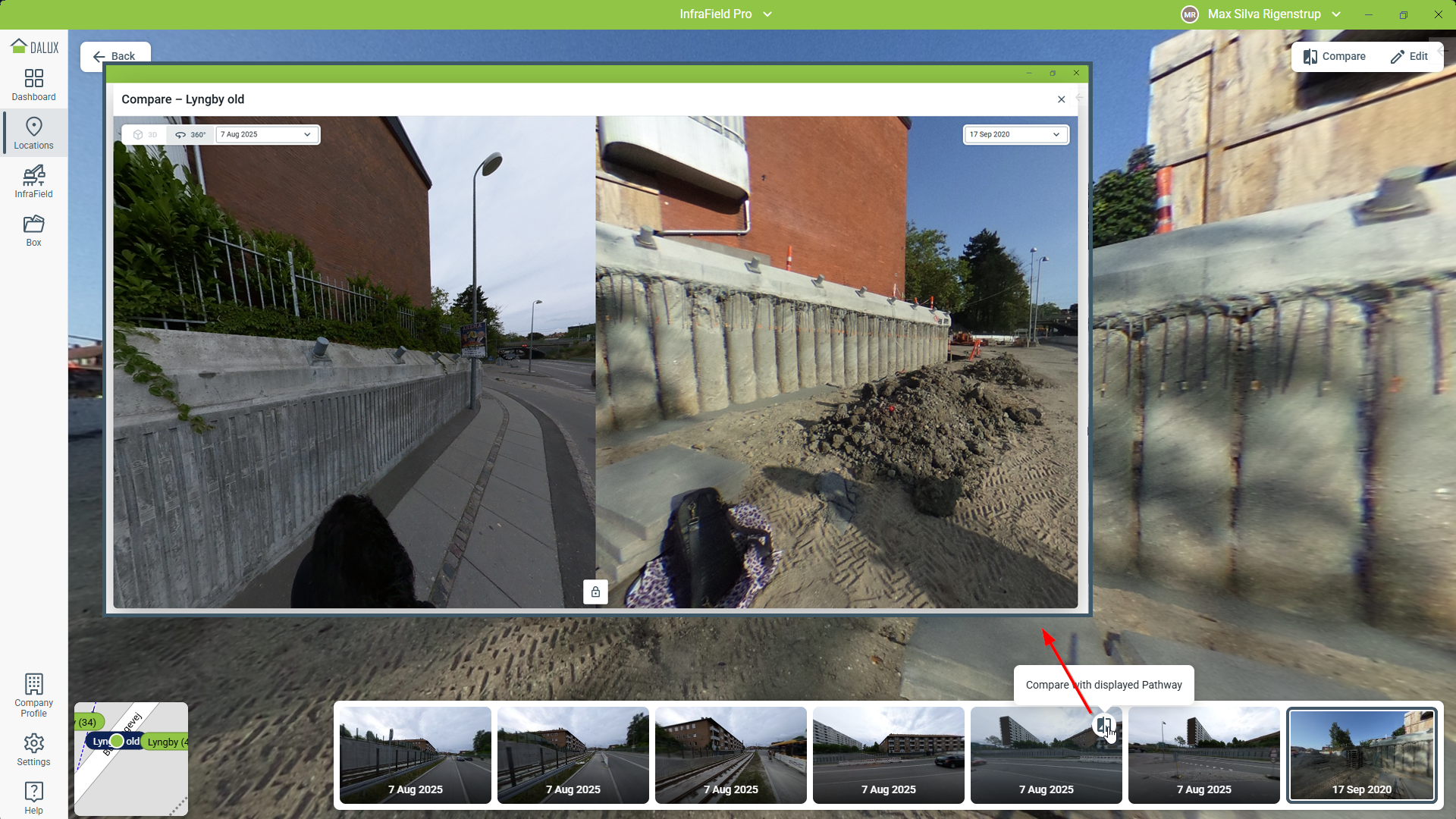

Vous pouvez également utiliser directement la fonctionnalité Comparer depuis le volet d'aperçu. Le bouton apparaît lorsque vous survolez une miniature avec votre souris.

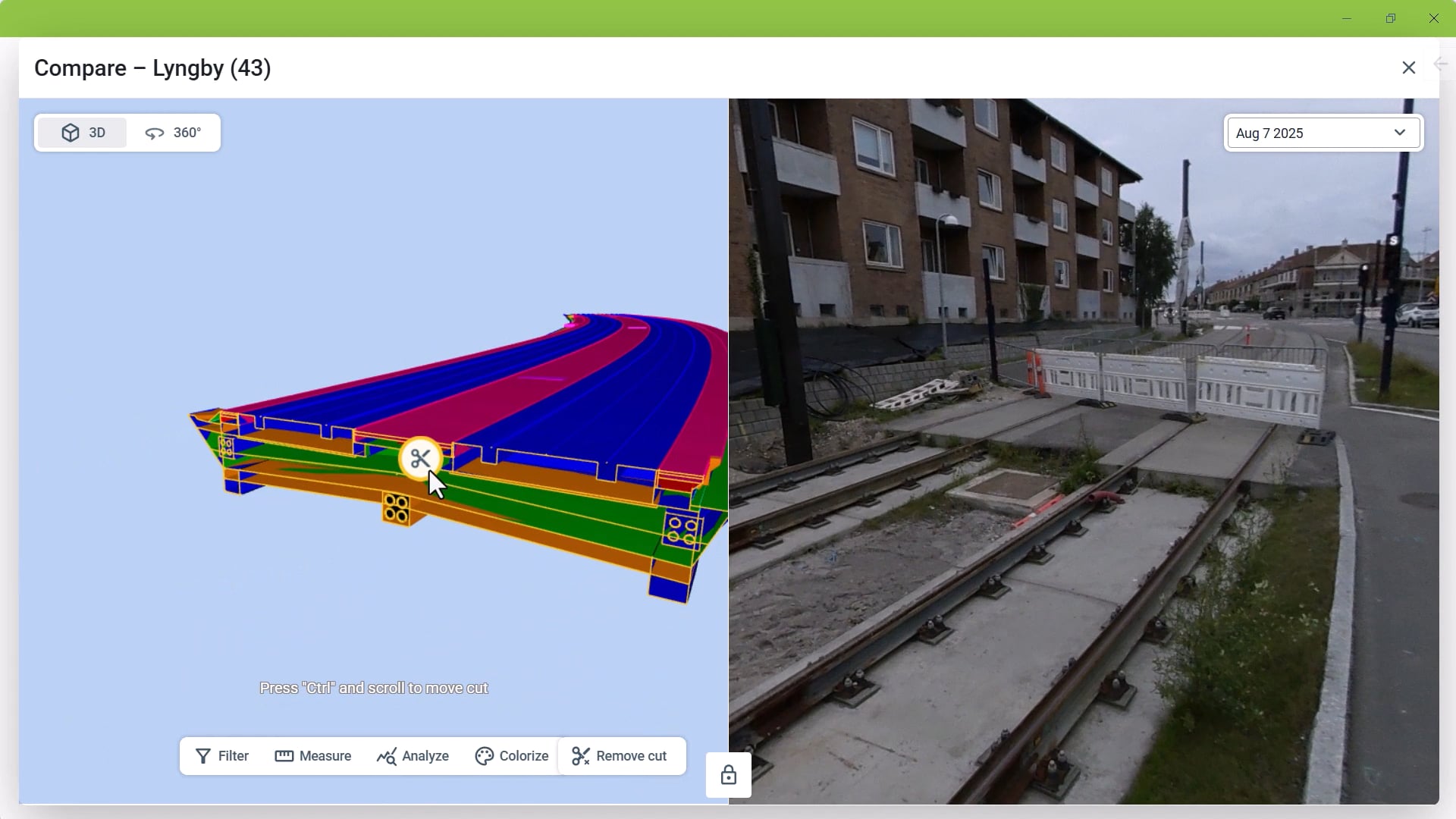

Comparer les images 360 au BIM

Si la photo est placée dans une structure, vous avez la possibilité de la comparer au modèle 3D.

Si la photo est placée sur la carte ou dans une aire, vous avez la possibilité de la comparer à des images placées à proximité ou à un modèle 3D proche.

Avec le mode comparaison ouvert, cliquez sur 3D.

Comme lorsque vous comparez deux photos 360, l'affichage peut être synchronisé et verrouillé. Dans l'affichage 3D, vous disposez de nombreuses options similaires à celles des positions, telles que la création de coupes, de mesures et de filtres.
