Dalux InfraField vous permet d'afficher et de gérer les données SIG et les fichiers LandXML directement sur les cartes du projet.
Cela intègre le design, le levé et les coordonnées réelles dans un même affichage, aidant les équipes à naviguer et à annoter les projets d'infrastructure.
Pour un aperçu des formats de données pris en charge, lisez cet article : Formats de données pris en charge dans InfraField.
Autorisations
Pour créer, supprimer ou modifier des données SIG, vous devez avoir le rôle d'administrateur du projet ou faire partie d'un groupe d'utilisateurs personnalisé disposant de l'autorisation d'afficher et de modifier les aires, les bâtiments et les positions.
SIG et LandXML
Assurez-vous que le système de coordonnées est configuré avant d'ajouter des fichiers, car tous les fichiers ajoutés seront positionnés automatiquement et ne peuvent pas être ajustés manuellement. Vous pouvez en lire plus dans cet article : Comment configurer les systèmes de coordonnées

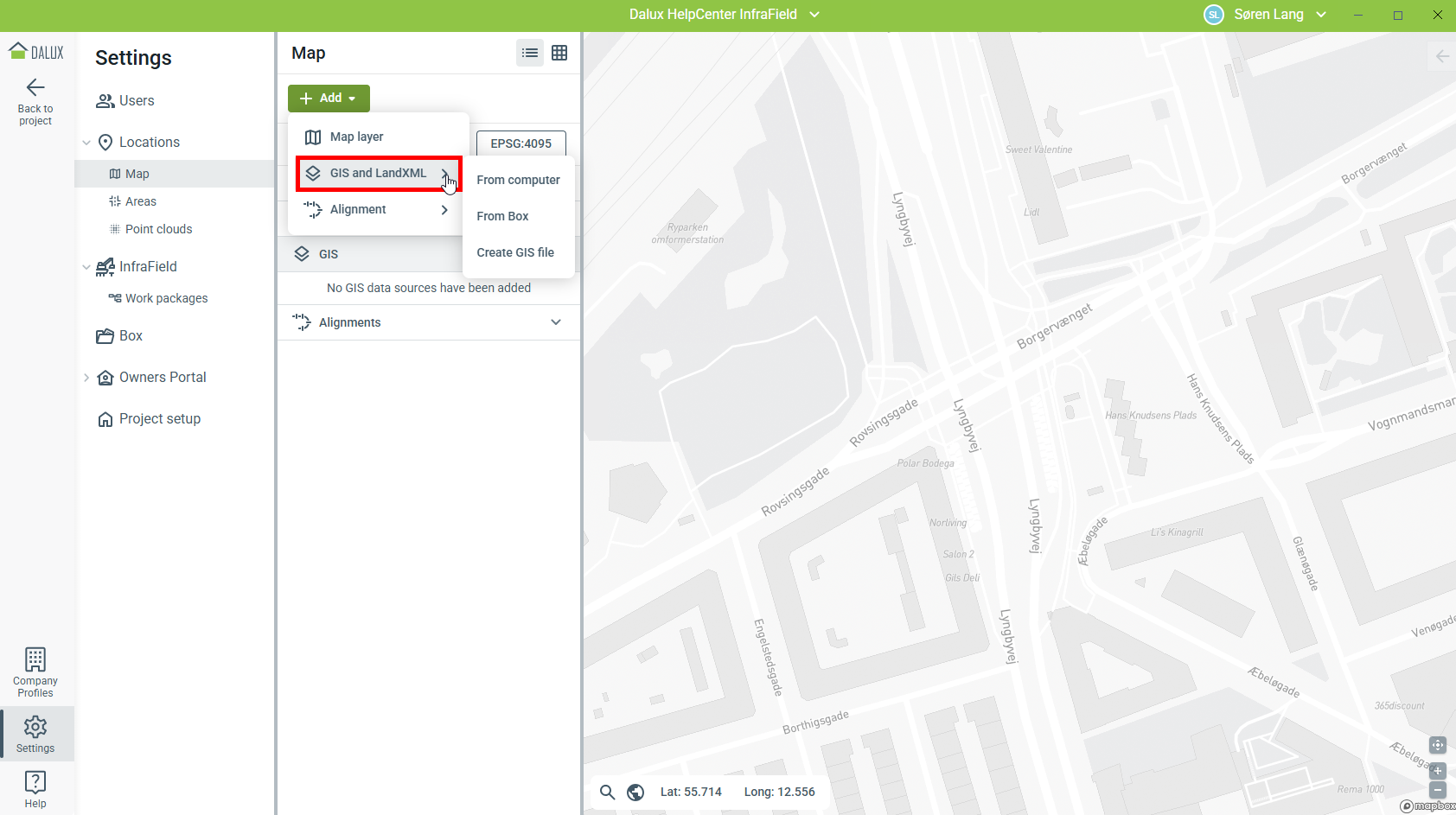

Pour ajouter des fichiers SIG ou LandXML au projet, allez à
Réglages
Position
Carte
Ajouter
SIG et LandXML
Vous pouvez ajouter des données SIG depuis votre ordinateur, depuis Box, ou en créant des données SIG directement dans InfraField.
Les formats pris en charge sont : GML, KML, KMZ, LandXML et SHP (compressé).
Ajouter depuis votre ordinateur ou Box
Lorsque vous ajoutez des fichiers depuis Box dans un projet comportant plusieurs zones de fichiers, seuls les fichiers approuvés dans la zone Fichiers publiés seront visibles par les utilisateurs finaux dans les emplacements. Ceci s'applique également lorsque vous ajoutez un fichier depuis votre ordinateur et que vous l'ajoutez ensuite à Box.

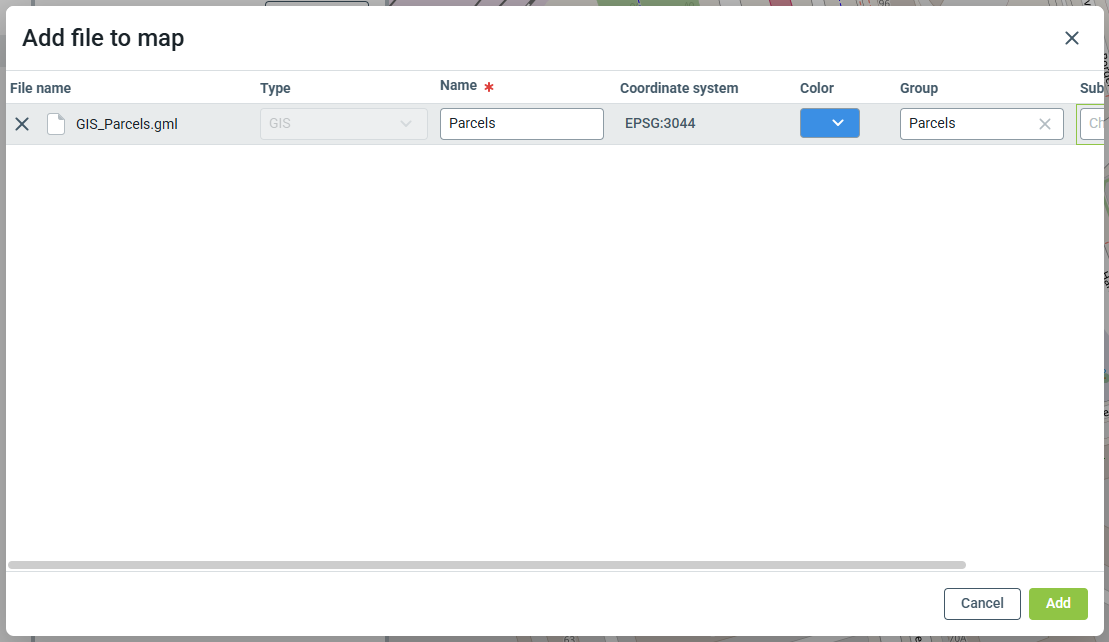

Lors de l'ajout de SIG, vous devez renseigner les informations relatives au fichier.
Nom : Le nom affiché dans Position.
Système de coordonnées : Si le fichier contient un système de coordonnées, il sera affiché ici. Si aucun système de coordonnées n'est affiché, le fichier utilisera celui par défaut du projet.
Note
Ne changez pas cette valeur ; si le système de coordonnées est différent de celui utilisé dans le projet, Dalux convertira les coordonnées lors de l'ajout du fichier.
Couleur : Cela définira la couleur par défaut pour les données SIG.
Groupe : Utilisé pour catégoriser le SIG dans des dossiers dans le module des emplacements.
Sous-groupe : Utilisé pour catégoriser le SIG dans des sous-dossiers dans le module des emplacements.
Les fichiers doivent être traités avant que les données ne soient affichées à l'utilisateur final dans les emplacements.

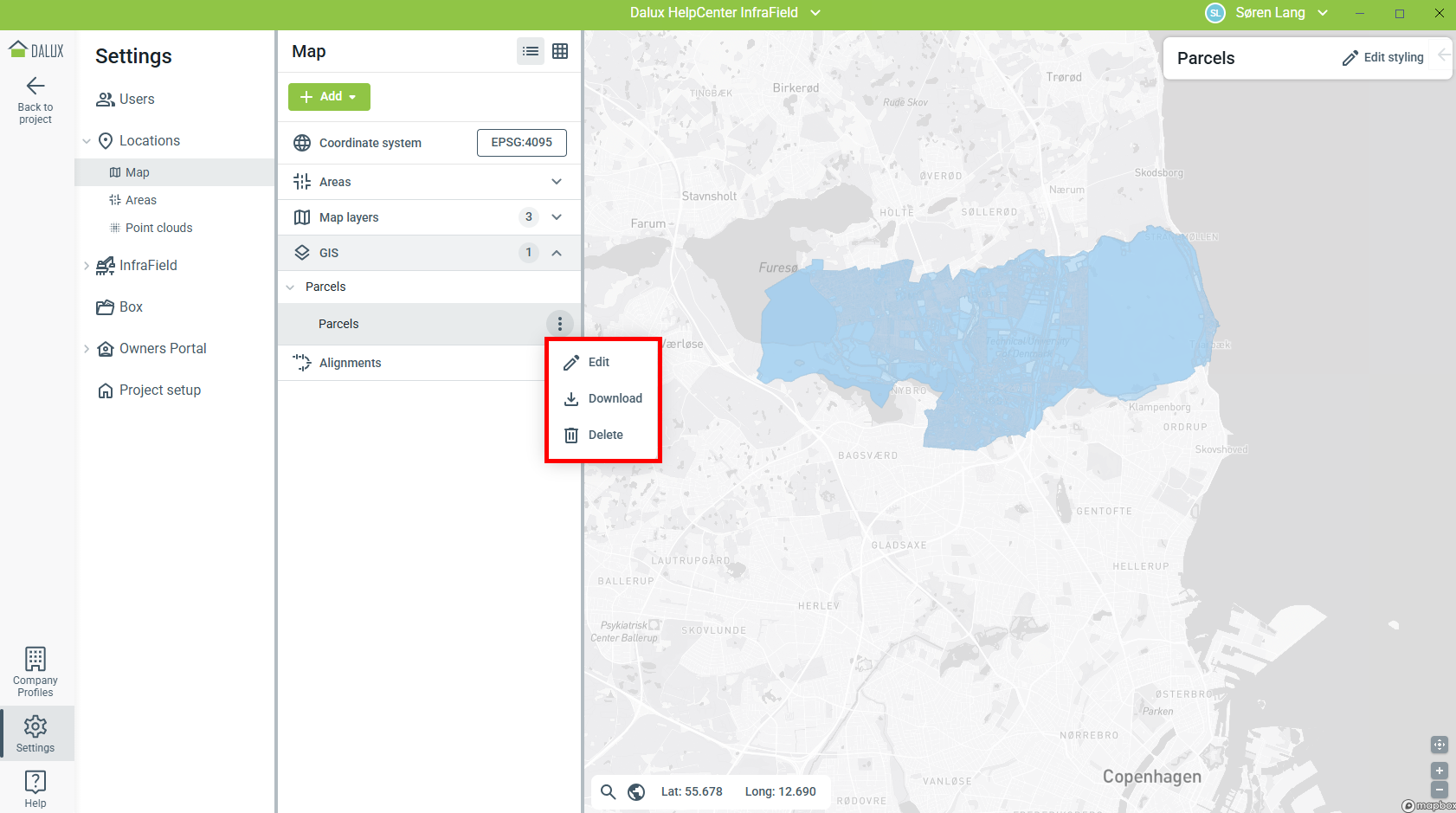

Cliquez
Modifier
Télécharger ou
Supprimer le fichier.
Supprimer le fichier sans l'ajouter dans Box le retirera définitivement du projet, et il ne pourra pas être récupéré. Assurez-vous de télécharger les données nécessaires avant de procéder à la suppression.

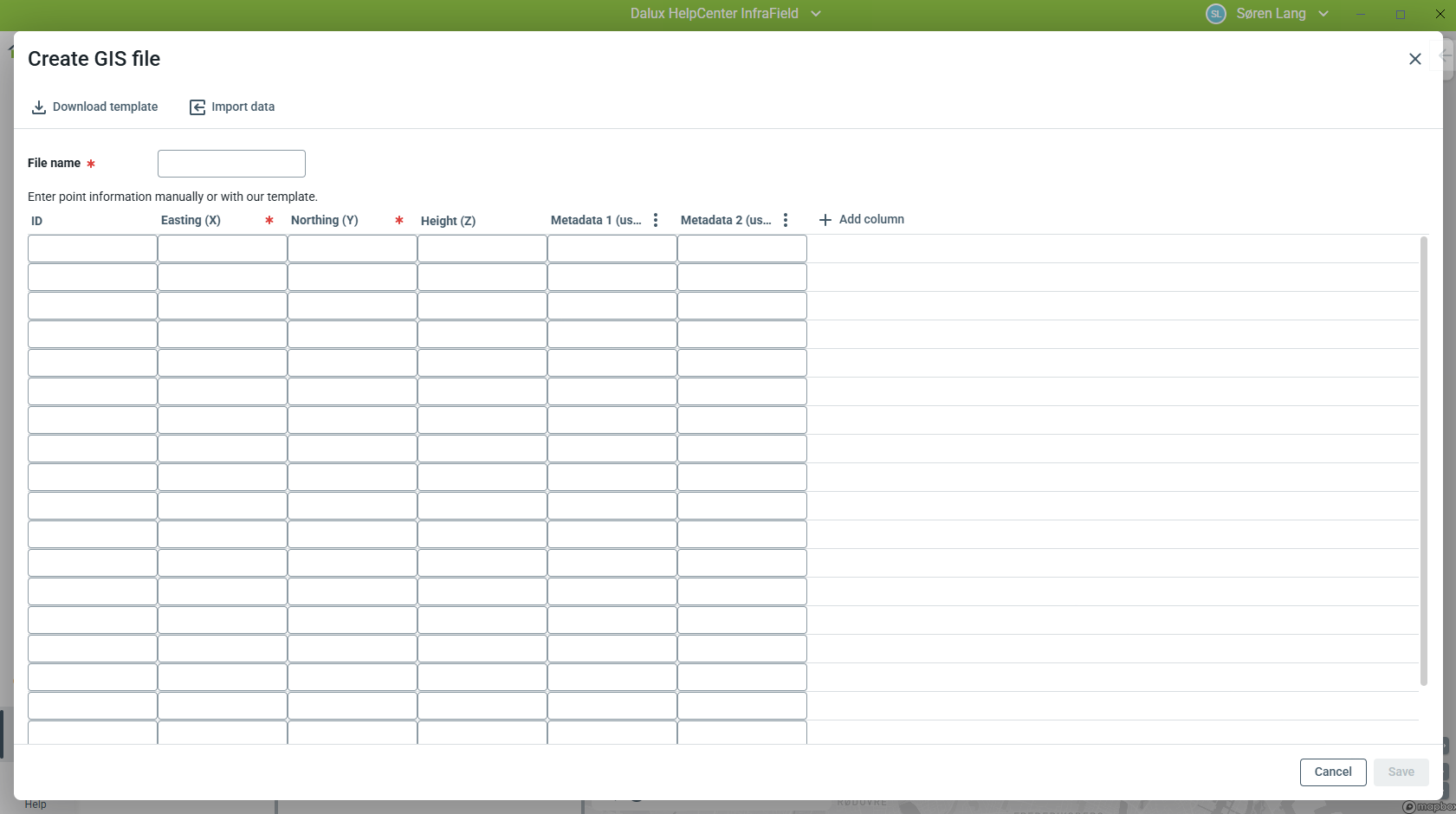

Créer un fichier SIG
Cette option vous permet de générer des données SIG à partir d'un fichier texte ou CSV.
Vous pouvez soit entrer les données directement dans la fenêtre ou télécharger le modèle localement, le remplir avec des informations et importer les données.
Cela vous permet de créer des données ponctuelles directement dans Dalux qui sont traitées comme tous les autres fichiers SIG.
Actuellement, seuls les points sont pris en charge.

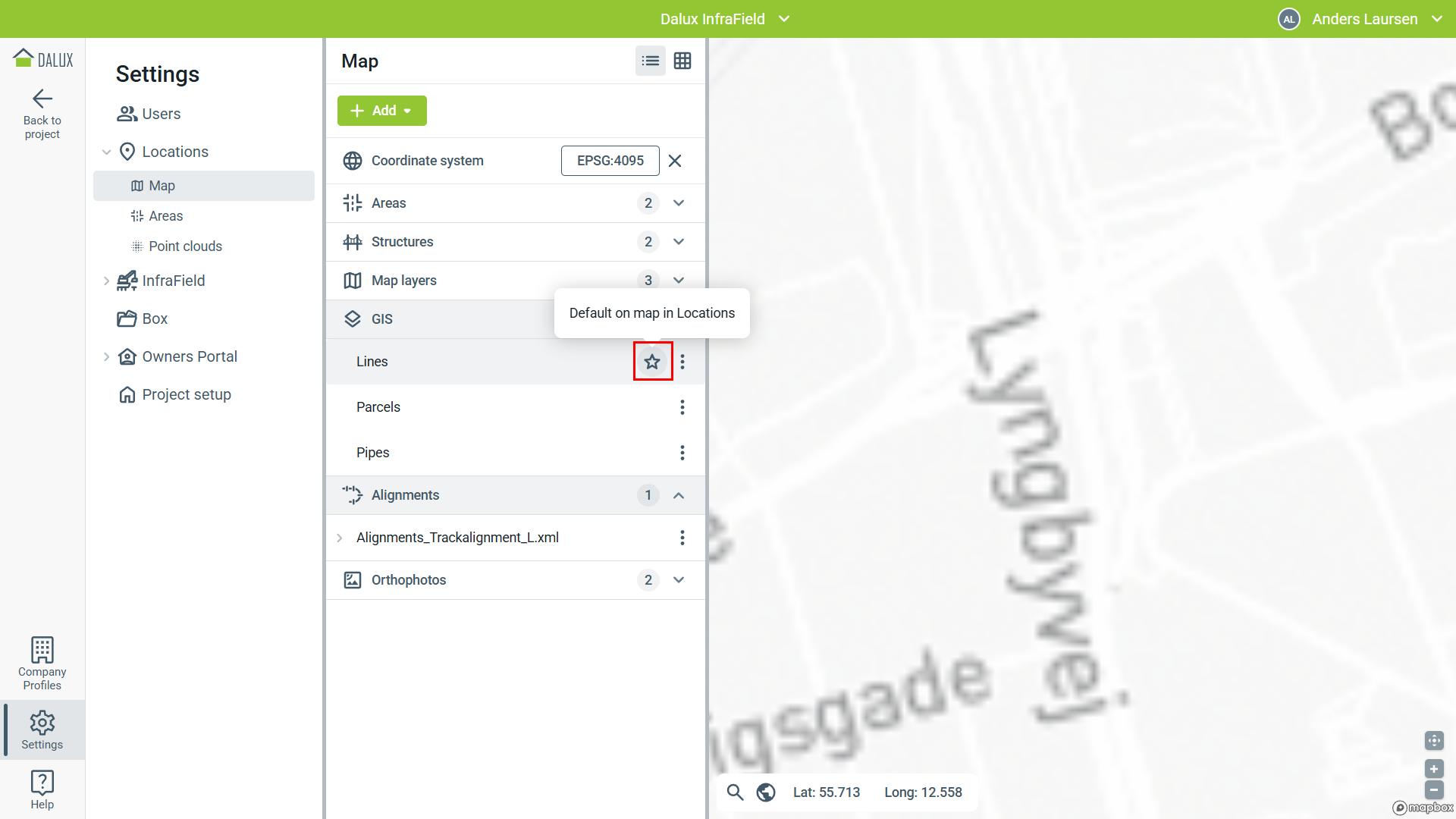

Activé par défaut
Un fichier SIG ou LandXML peut être défini comme visible par défaut pour tous les utilisateurs.
Sélectionnez l'étoile à côté du nom du fichier pour activer cette option ; les données seront automatiquement affichées lorsque les utilisateurs ouvriront la vue carte.

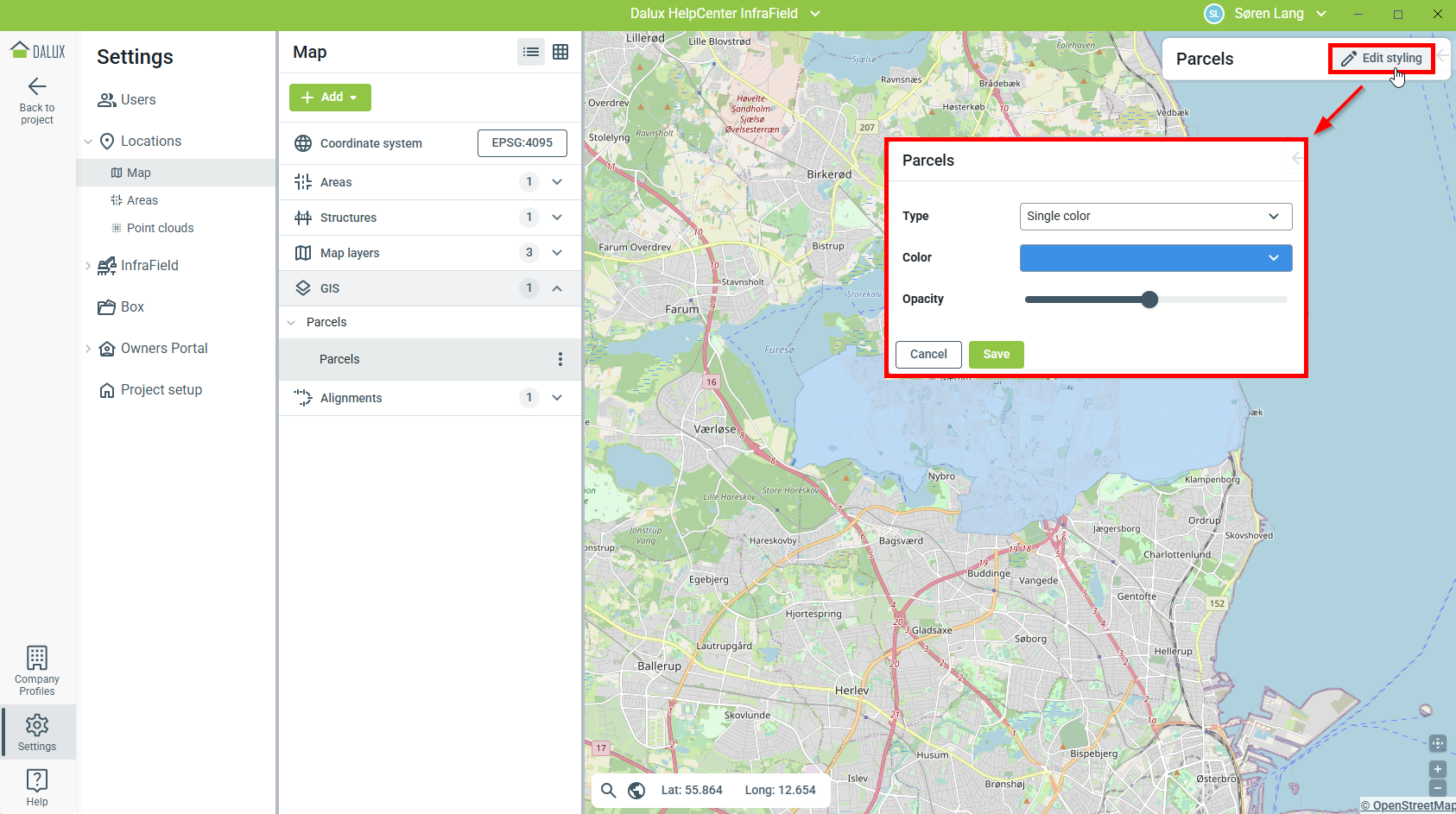

Stylage SIG
Après l'ajout d'un fichier SIG, vous pouvez ajuster son style et son apparence pour les utilisateurs finaux.
Lors de la mise en forme des éléments SIG, vous pouvez choisir entre lignes, points ou polygones, en fonction des types de géométrie présents dans le fichier SIG.
Notez que tout style n'affectera que le fichier actuellement sélectionné.
Lignes : peuvent être stylisées par couleur, type de ligne et largeur, qui peuvent tous varier selon le type sélectionné (voir ci‑dessous). L'opacité est appliquée uniformément à toutes les lignes, quel que soit le type.
Points : peuvent être stylisés par couleur, symbole et taille, qui peuvent également varier selon le type.
L'opacité est appliquée de manière constante à tous les points, indépendamment du type.
Les libellés peuvent éventuellement être affichés en fonction d'une propriété choisie.
Polygones : peuvent être stylisés par couleur, qui peut varier selon le type.
L'opacité est appliquée uniformément à tous les polygones, quel que soit le type.
Type
Vous pouvez sélectionner un des trois types : Couleur unique, Catégorisé ou Gradué, qui déterminera la façon d'afficher les données aux utilisateurs.
L'opacité et les libellés ne sont pas affectés par cette sélection et seront appliqués de manière cohérente.

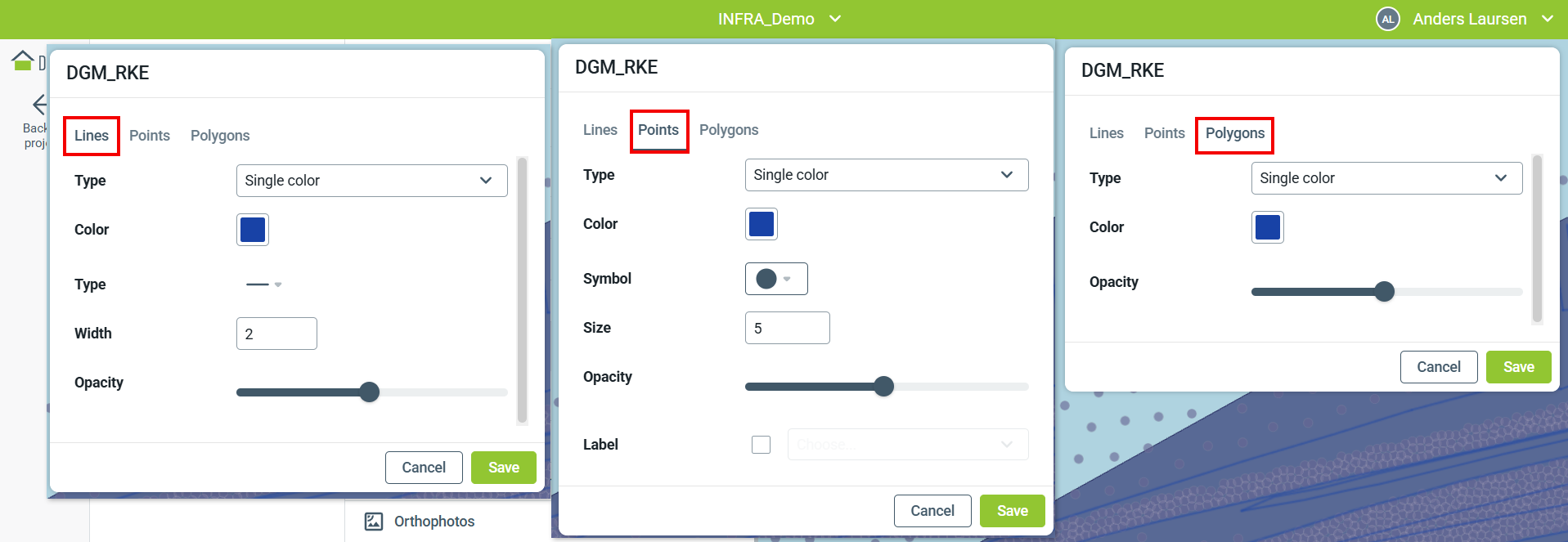

Couleur unique:
Tous les éléments partagent le même aspect.

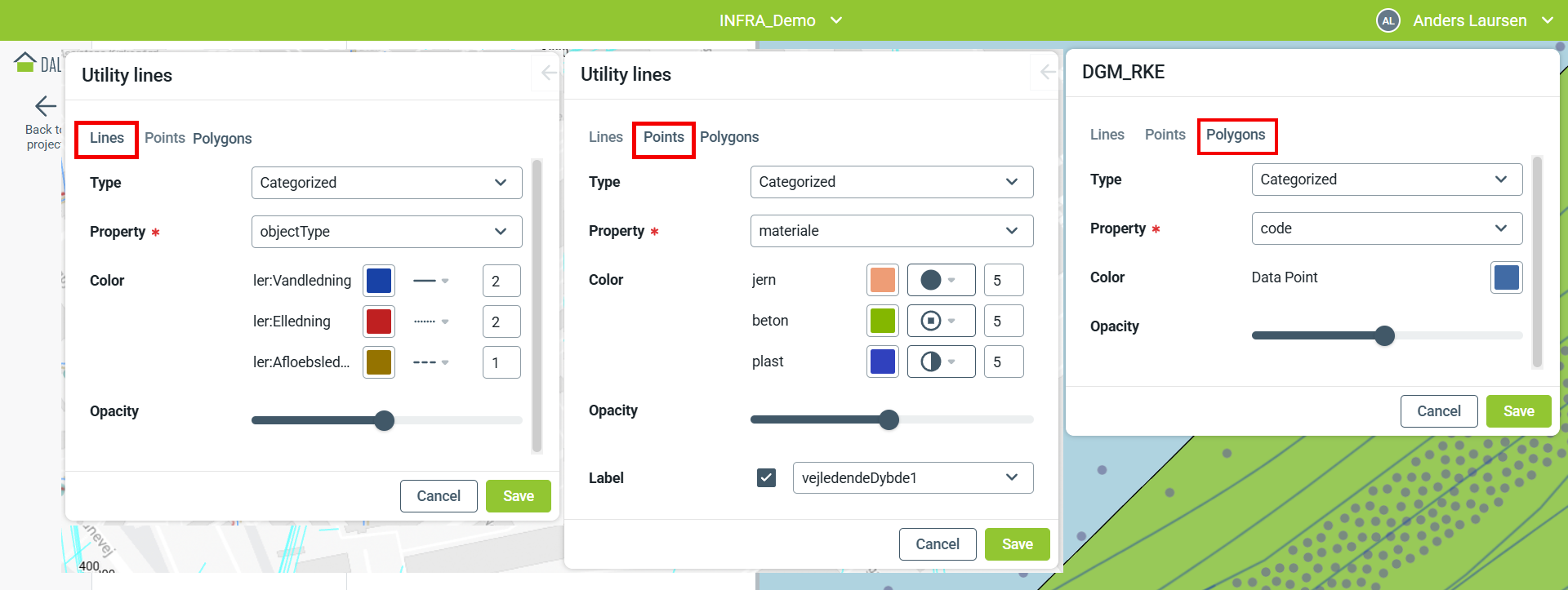

Catégorisé
L'apparence des éléments est basée sur une valeur de propriété provenant du fichier SIG. Chaque propriété peut avoir sa propre couleur, type/symbole et épaisseur/taille.

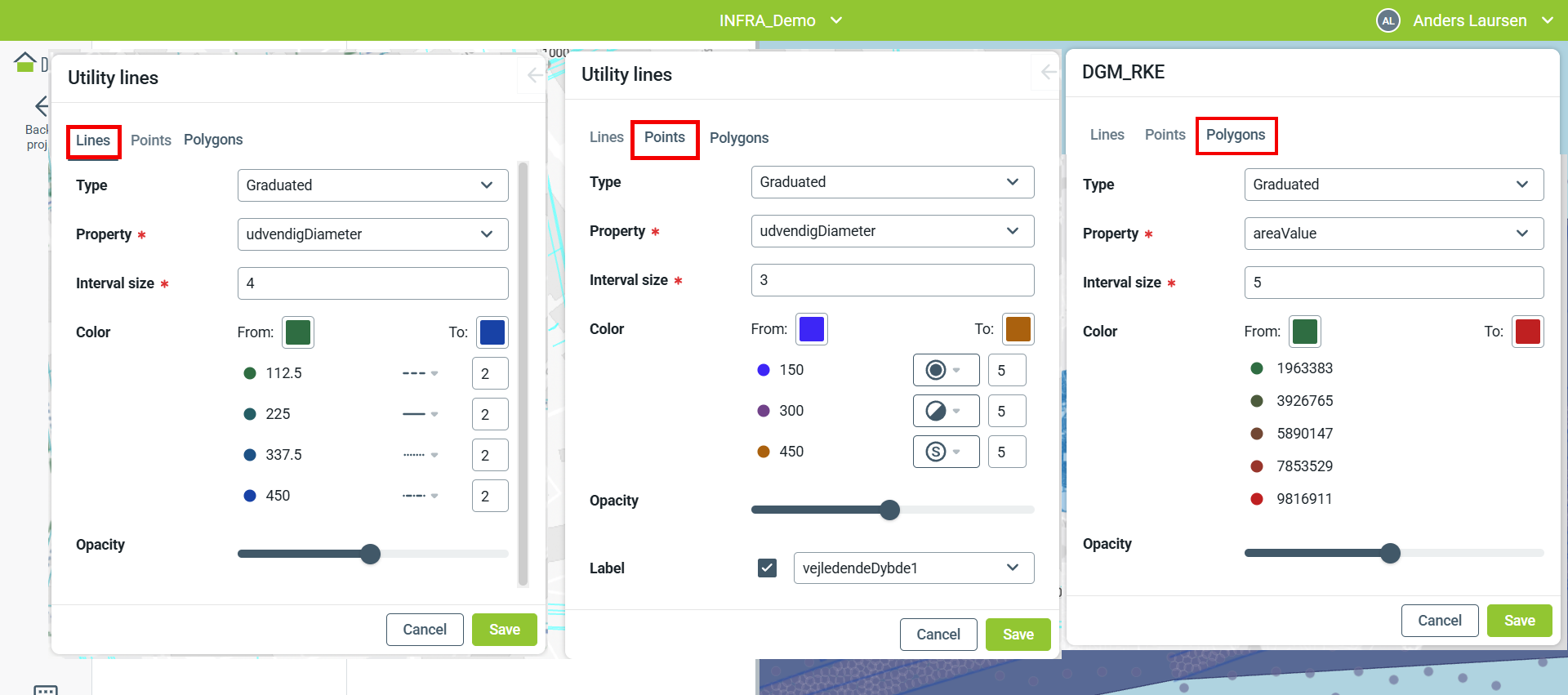

Gradué
L'apparence des éléments est basée sur une valeur de propriété du fichier SIG au sein d'un intervalle personnalisé.
La 'Taille de l'intervalle' détermine le nombre de catégories et l'étendue des valeurs.
La couleur 'De' est appliquée à la valeur la plus basse, et la couleur 'À' à la plus élevée.
Les couleurs des intervalles intermédiaires forment un dégradé, chaque intervalle ayant son propre type/symbole et sa propre épaisseur/taille.
