Comment configurer les Alignements dans InfraField

Les Alignements sont un élément essentiel des projets d'infrastructure linéaire, tels que les chemins de fer ou les routes.

Dans Dalux, ils peuvent être utilisés pour ajouter le chaînage, créer des sections de zone alignées, calculer des quantités et bien plus encore.

Les alignements peuvent être importés sous forme de fichier LandXML ou dans un fichier IFC.

Vous pouvez en savoir plus sur les formats pris en charge dans cet article : Formats de données pris en charge dans InfraField

Ajouter des fichiers d'alignement

Pour ajouter un nouveau fichier d'alignement à Position, allez à :

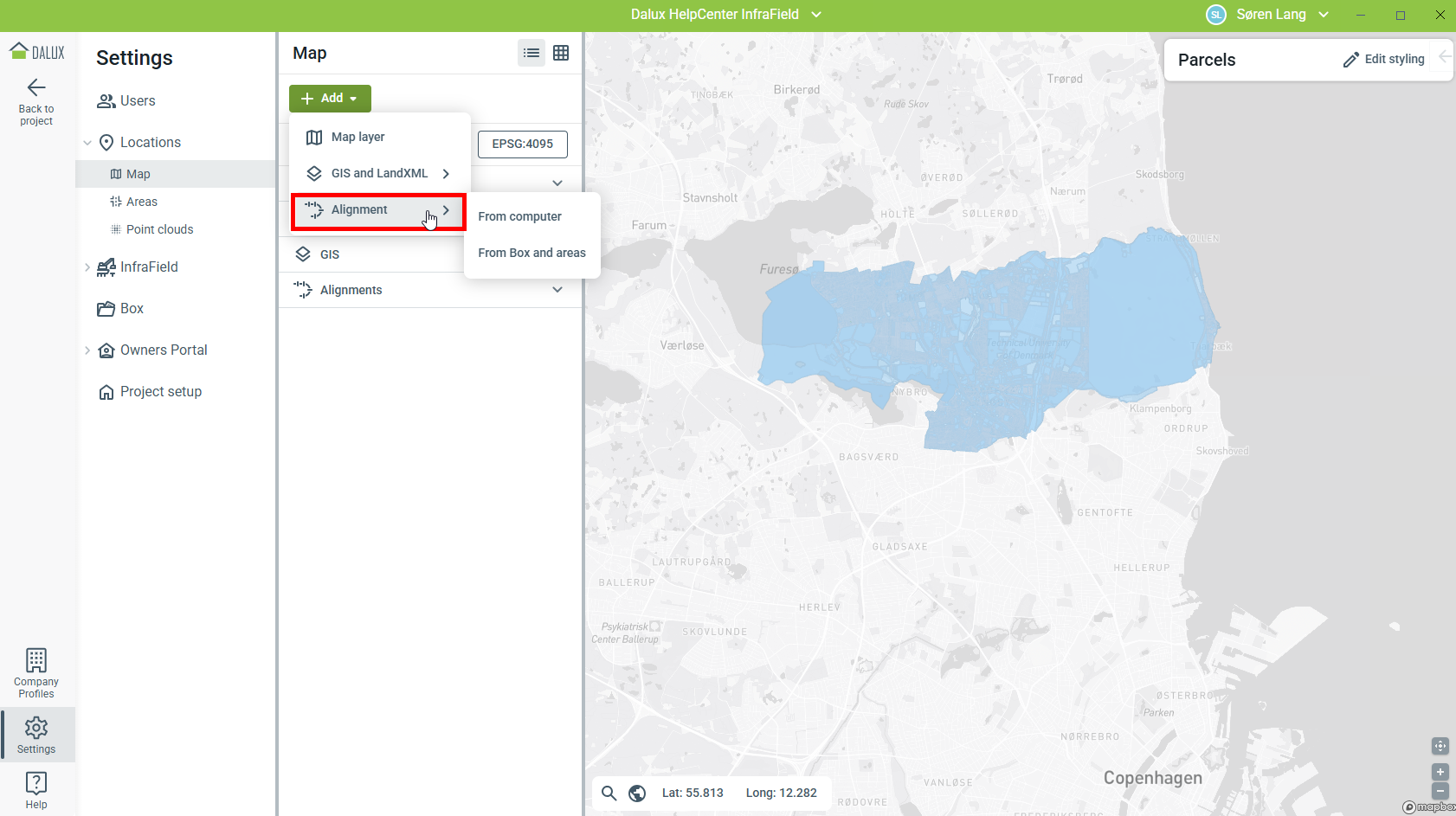

Réglages Position Carte Ajouter Alignements.

Sélectionnez un fichier depuis un dossier dans Dalux Box ou choisissez d'ajouter un fichier d'alignement depuis votre ordinateur.

Les Alignements peuvent également être ajoutés depuis des fichiers IFC qui ont été ajoutés aux aires, s'ils contiennent des données d'alignement. Ces fichiers IFC seront affichés avec les fichiers de Dalux Box, ce qui facilite la sélection de tous les fichiers pertinents en une seule fois.

Si les fichiers d'alignement ou les fichiers IFC contiennent plusieurs alignements, ils peuvent tous être importés en une seule fois.

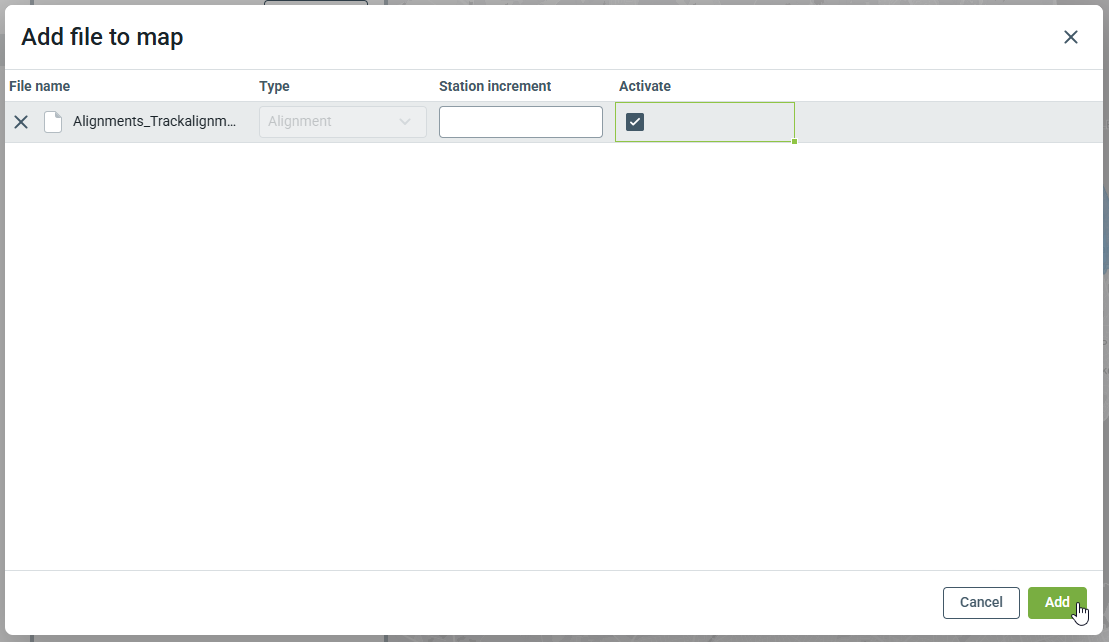

Incréments de station : En fonction de la géométrie de l'alignement, vous pouvez ajouter des incréments pour annoter l'alignement sur la carte et dans l'affichage 3D. Cela améliore la navigation et vous permet de créer des coupes transversales plus facilement.

Saisissez les incréments souhaités sous forme de nombre (minimum 5), et Dalux crée ces incréments en mètres.

Activer : Cochez cette case pour activer ces alignements et les rendre visibles dans Position.

Les fichiers sont affichés dans les réglages de la carte, et chaque alignement du fichier est affiché ci-dessous.

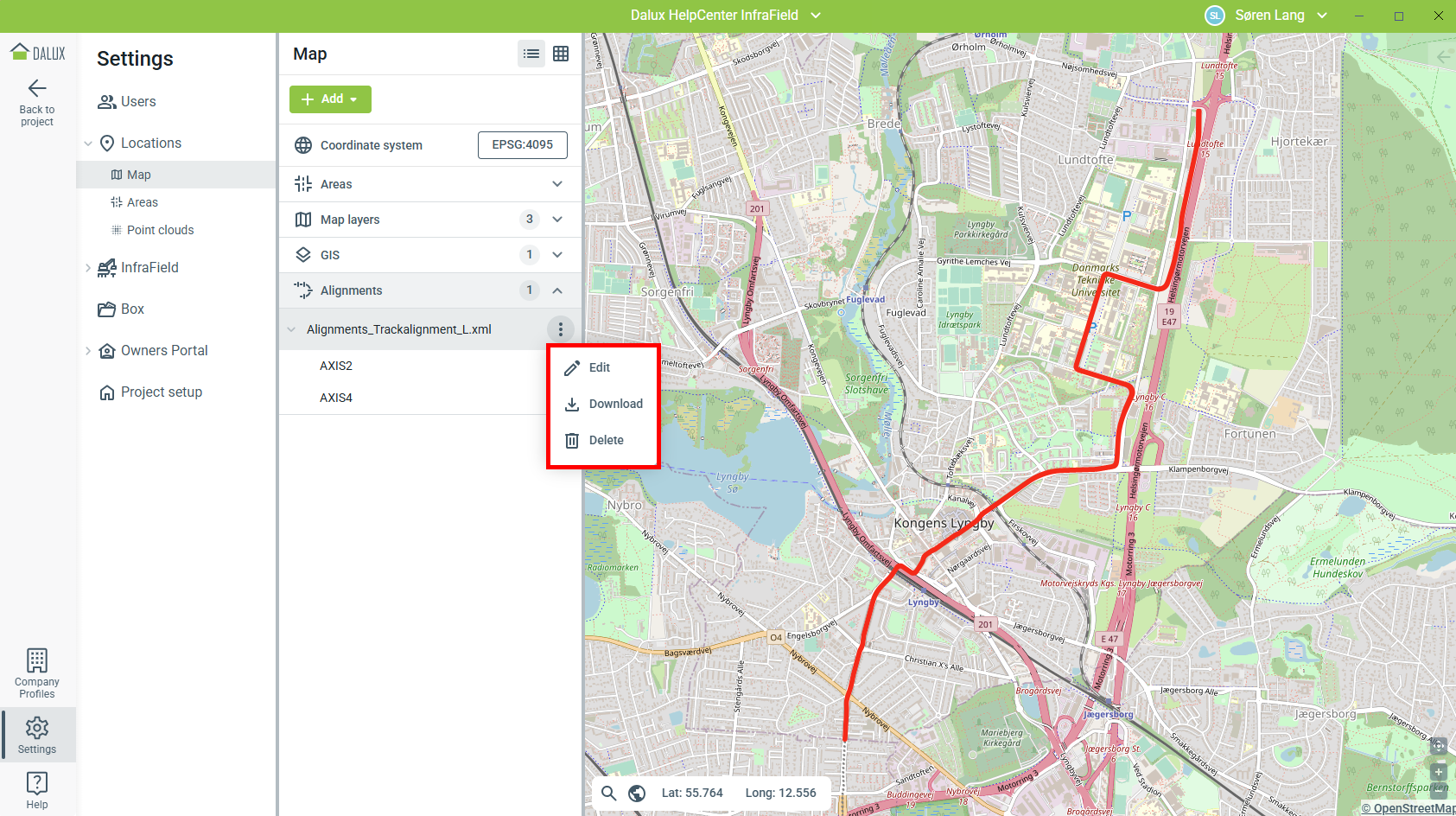

Utilisez l'icône pour Modifier, Télécharger, ou Supprimer le fichier.

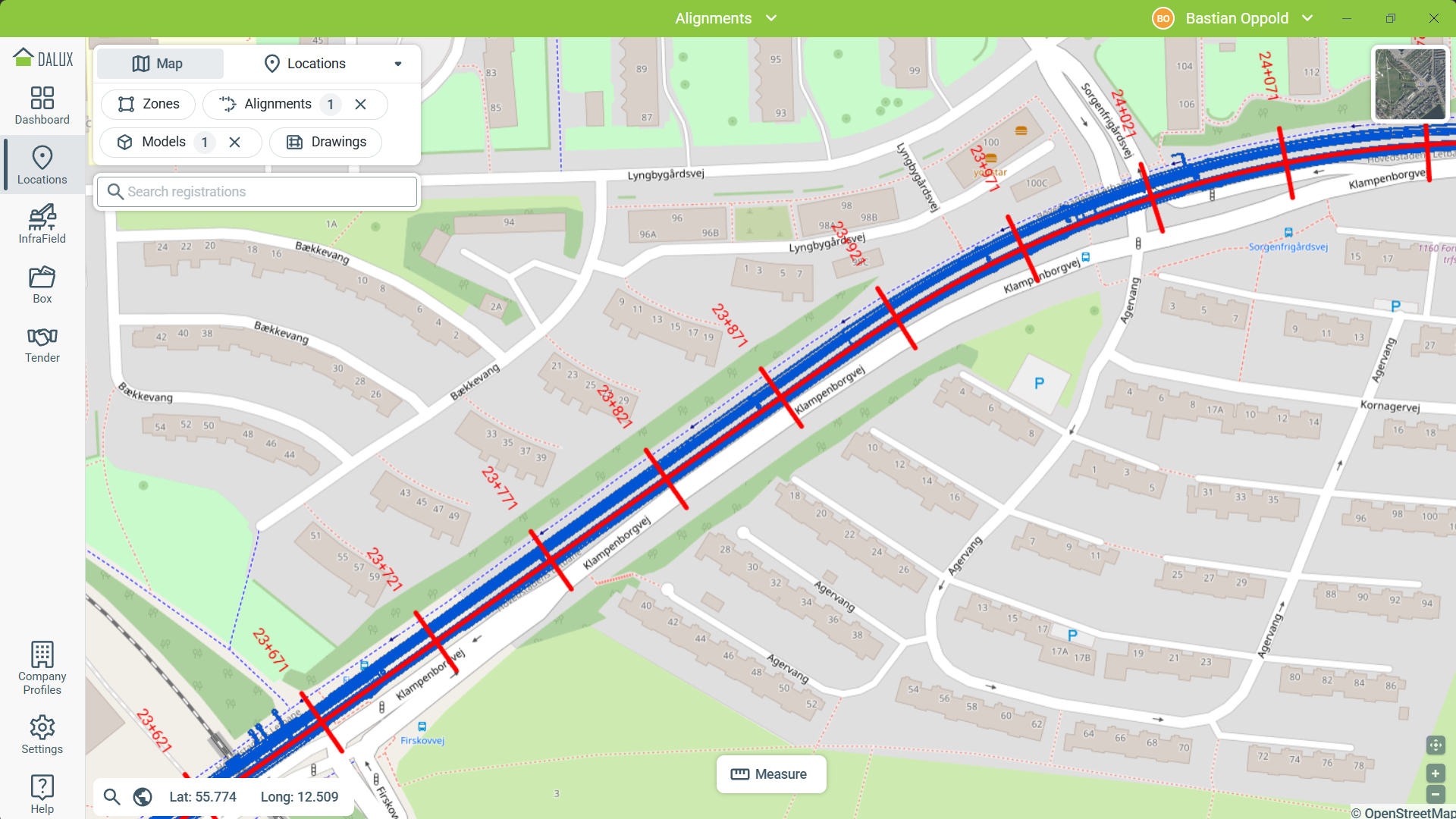

Après avoir ajouté avec succès des alignements à vos positions, ils sont disponibles pour les utilisateurs pour naviguer et créer des coupes transversales, et vous pouvez les utiliser pour créer des zones ou calculer des quantités.
