Comment configurer les Aires et les Structures.

Dans cet article, vous apprendrez comment configurer les aires et les structures dans InfraField.

Les projets d'infrastructure à grande échelle comprennent généralement des corridors linéaires, tels que des routes ou des alignements ferroviaires, combinés à des structures fixes situées le long du corridor, comme des gares, des bâtiments techniques, des ponts ou des puits d'accès.

Bien que ces éléments puissent contenir des types de données similaires (modèles, terrain et plans), ils sont structurés et parcourus différemment dans Dalux InfraField.

Les éléments linéaires doivent être configurés en tant que Aires, tandis que les éléments de type bâtiment ou structure fixes doivent être configurés en tant que Structures. Cet article explique les différences et comment les configurer correctement.

Aires

Les aires sont utilisées pour organiser les projets d'infrastructure linéaire. Une aire représente une étendue géographique continue, telle qu'une route ou un alignement ferroviaire.

Aires:

• Ne contiennent pas d'étages
• Peuvent s'étendre jusqu'à 50 km
• Supportent des modèles de terrain, des modèles de design et des plans cartographiés
• Peuvent être segmentées à l'aide d'alignements

Les aires sont affichées dans la vue carte lorsqu'au moins un fichier BIM contenant des coordonnées a été ajouté.

Vous pouvez en savoir plus sur les formats pris en charge dans cet article : Formats de données pris en charge dans InfraField.

Créer une nouvelle aire

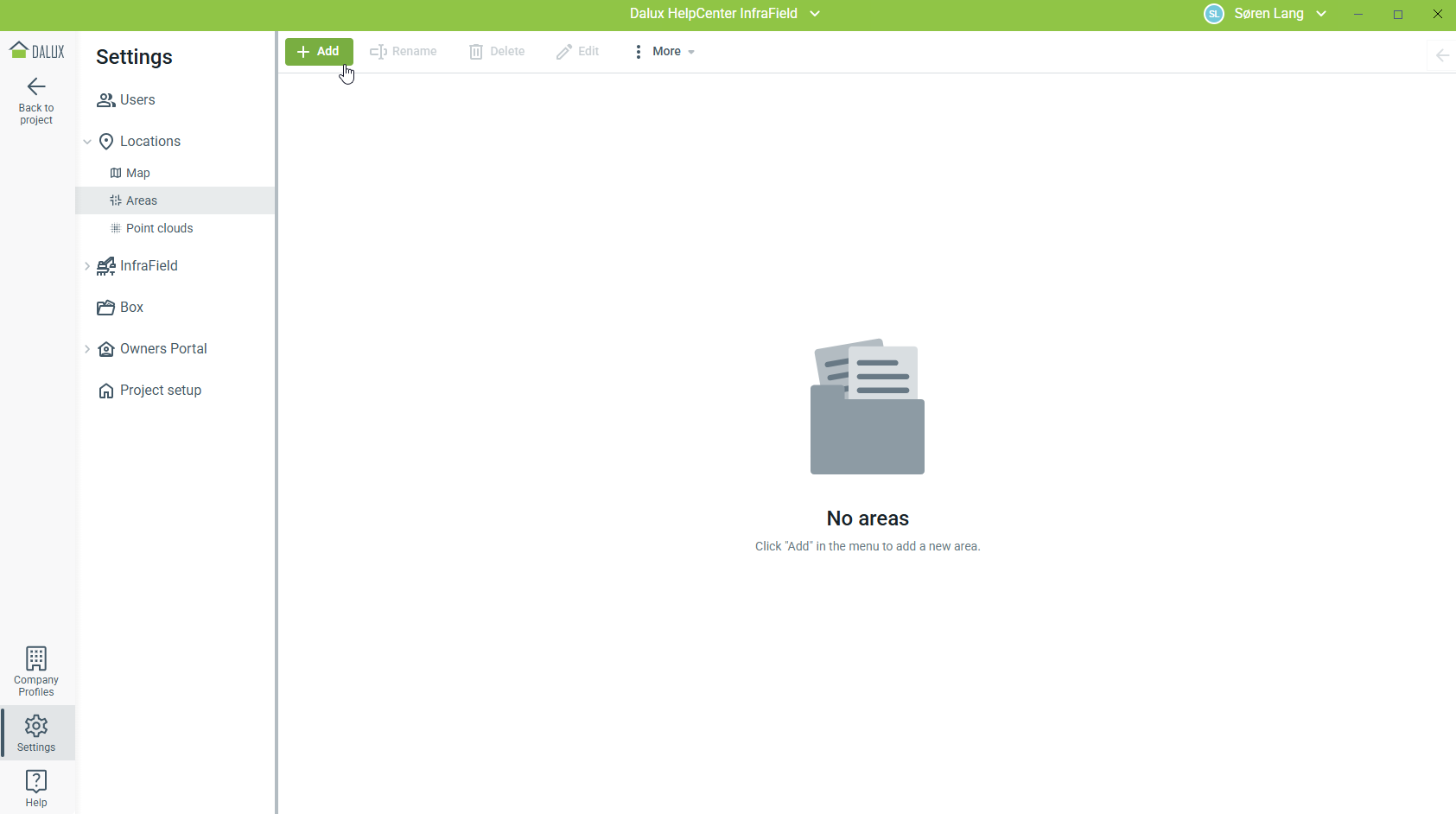

Pour créer une nouvelle aire, allez dans :

Réglages Position Aires Ajouter Entrez un nom'Ajouter une aire'

Vous pouvez ensuite ajouter des modèles et des plans à cette aire depuis votre ordinateur ou Dalux Box.

Ajout de fichiers de modèle

Les fichiers de modèle dans une aire sont positionnés automatiquement selon les coordonnées intégrées dans le modèle et le système de coordonnées défini pour le projet. Vous pouvez en savoir plus sur les systèmes de coordonnées dans cet article : Comment configurer les systèmes de coordonnées.

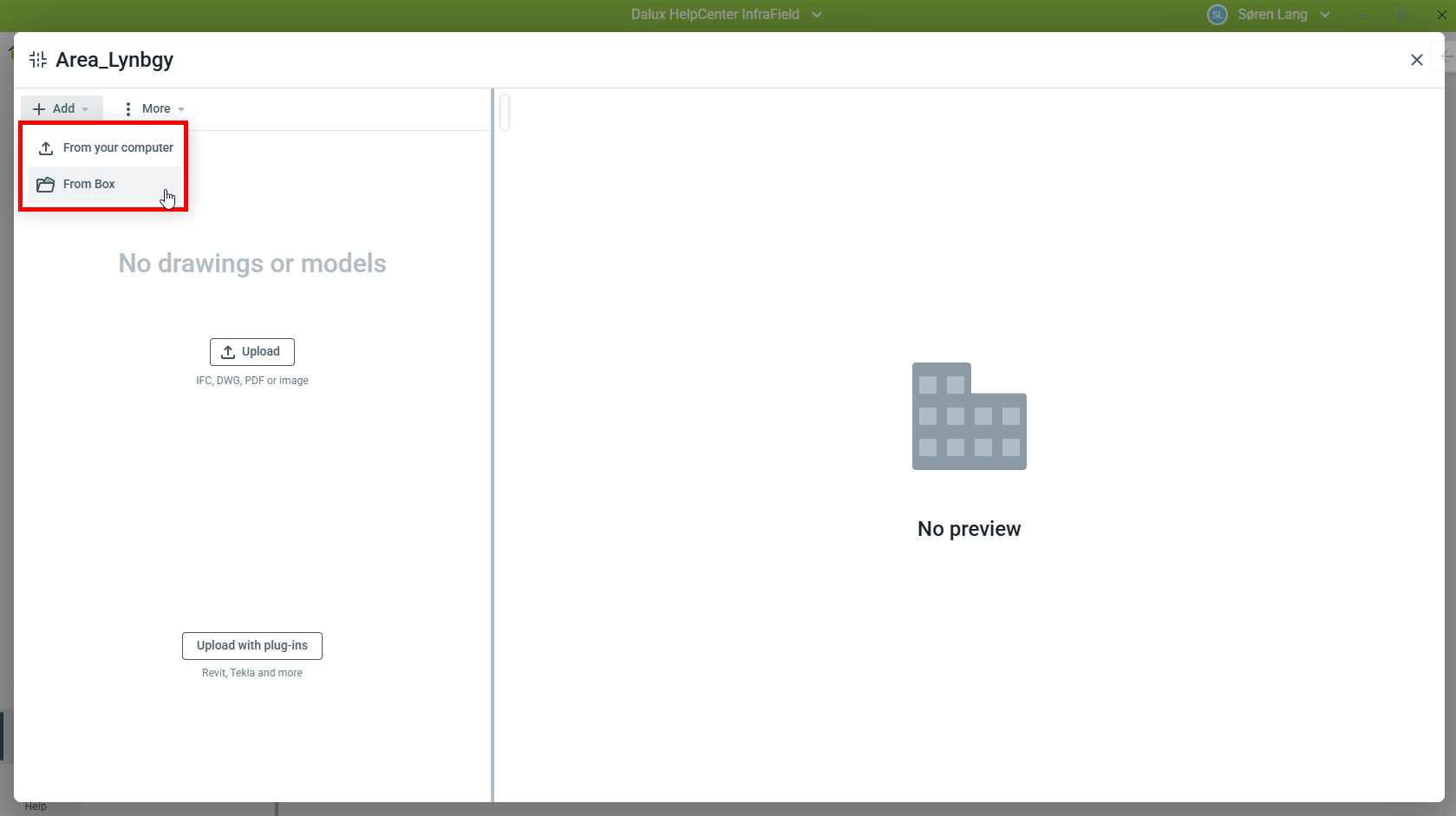

Pour ajouter des fichiers de modèle, ouvrez l'aire et sélectionnez AjouterAjouter depuis l'ordinateur ou À partir de Box.

Sélectionnez vos fichiers de modèle et remplissez les métadonnées associées si vous ajoutez de nouveaux fichiers depuis votre ordinateur.

Lors de l'ajout, sélectionnez le type de fichier :

• 'Modèle 3D' pour les modèles de design
• 'Terrain' pour les modèles de terrain

Ajout de modèles de terrain

Les modèles de terrain sont ajoutés de la même manière que les modèles de design, mais doivent être catégorisés comme 'Terrain'.

Les modèles de terrain ne sont pas affichés dans la vue carte et peuvent être activés ou désactivés dans la vue 3D.

Ajout et cartographie des plans

Les plans sont ajoutés de la même manière que les modèles. Leur placement dépend de la présence ou non de données de coordonnées intégrées dans le fichier.

Disciplines aident à mieux structurer vos conceptions, afin que les équipes trouvent instantanément les plans pertinents.

• Les plans avec coordonnées (par exemple certains fichiers DWG) sont placés automatiquement et ne peuvent pas être repositionnés manuellement.
• Les plans sans coordonnées doivent être cartographiés manuellement sur le modèle.

Les plans peuvent être cartographiés dans la vue de dessus.

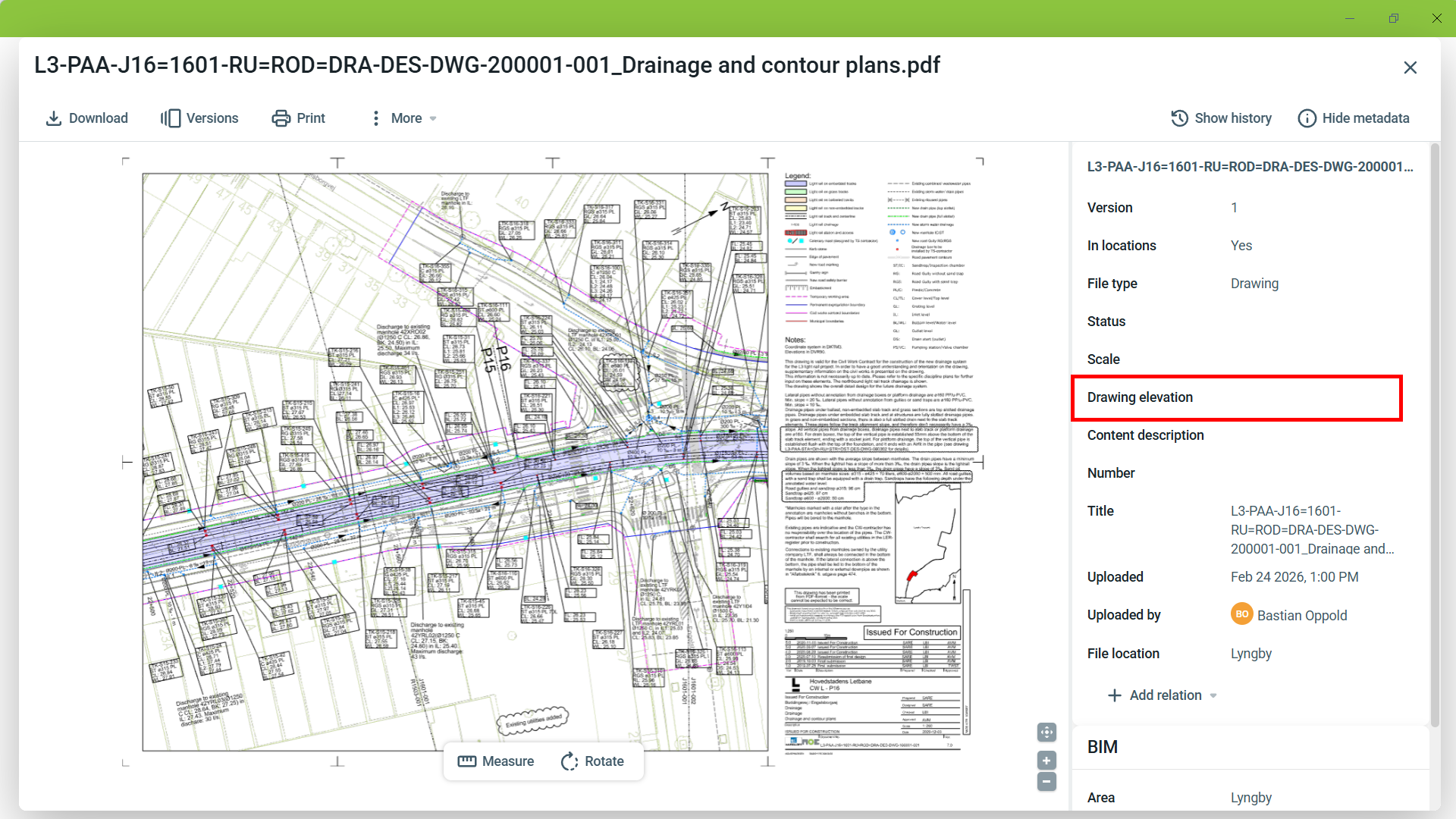

Dans les métadonnées du plan, vous pouvez spécifier sa hauteur. Vous pouvez soit

• Laisser la hauteur du plan vide : la hauteur du plan sera ajustée dynamiquement en vue scindée, en fonction de votre position.
• Définir une hauteur de plan fixe : la hauteur du plan est statique.

Notez qu'une fois que vous avez ajouté une hauteur, le comportement ne reviendra jamais à l'affichage dynamique, même si vous supprimez la hauteur de ce plan.

Cartographie des plans de section

Dans les projets d'infrastructure linéaire, les plans de section représentent des coupes transversales effectuées le long d'un alignement de corridor. Contrairement aux bâtiments (ou structures), où les plans sont cartographiés sur des étages prédéfinis, les plans de section dans les aires sont cartographiés à une position le long d'un alignement.

Lorsque des alignements sont disponibles dans le projet, ils doivent être utilisés comme référence pour cartographier les plans de section. L'alignement sélectionné est affiché dans la vue de dessus, vous permettant de définir :

• Le chaînage (position) le long de l'alignement
• La direction de la coupe
• L'emplacement exact de la coupe transversale

Cela garantit que le plan correspond précisément à la géométrie du corridor et peut être navigué de manière cohérente par rapport à l'alignement.

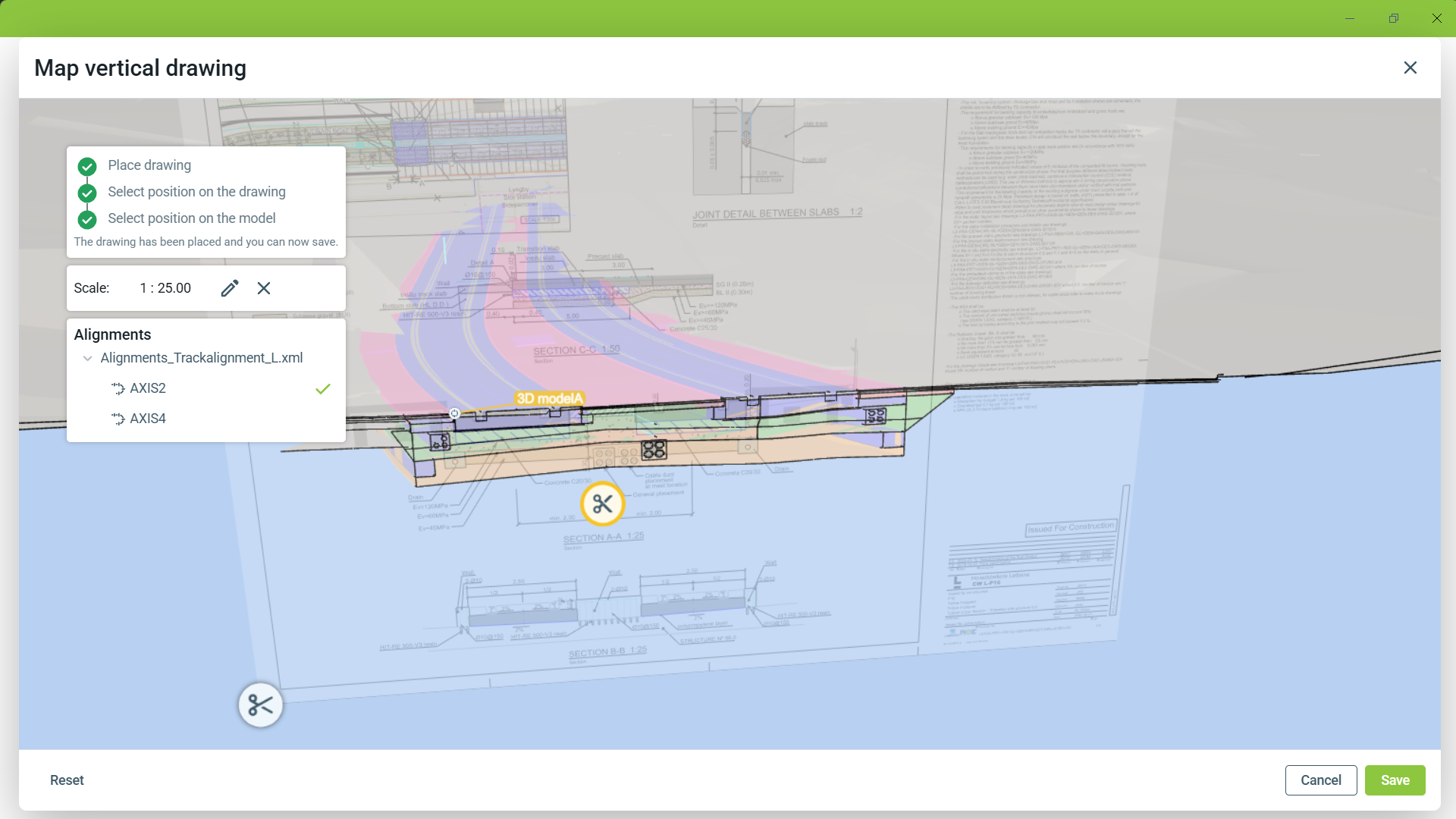

Survolez le plan et cliquez sur Cartographier verticalement.

Si aucun alignement n'est disponible, cliquez sur '3D' et suivez la procédure décrite dans cet article : Cartographier les plans verticalement.

Notez que cette approche est nettement plus fastidieuse. Si vous disposez de fichiers d'alignement, nous recommandons de les ajouter d'abord, puis de cartographier les plans de section ensuite.

Pour les projets basés sur des corridors, il est donc fortement recommandé d'ajouter les alignements avant de cartographier les plans de section.

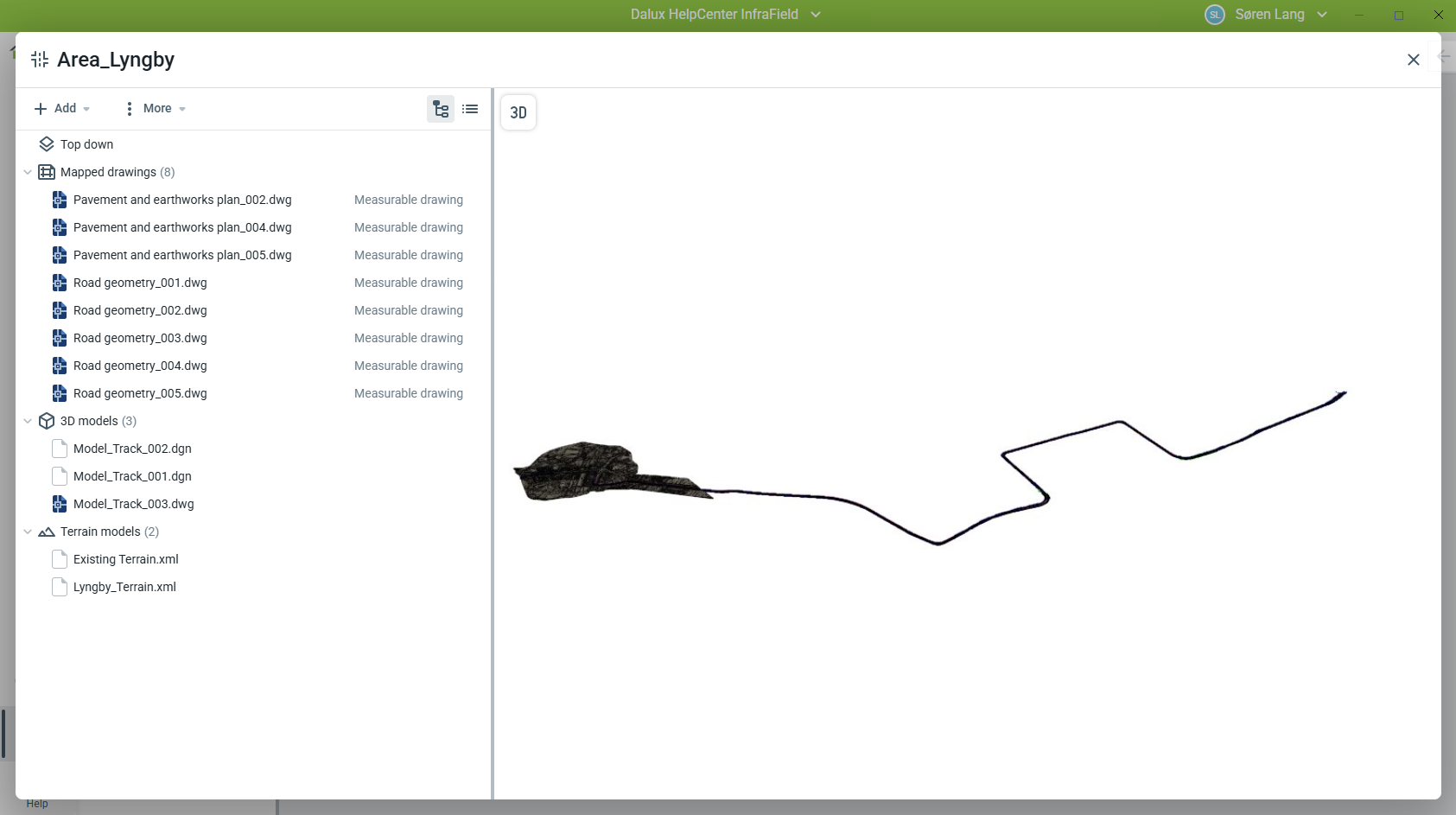

Configuration de l'aire résultante

Lorsque les fichiers sont ajoutés et traités, ils sont organisés par type et par discipline. Un aperçu 3D des modèles combinés est disponible.

Une aire doit contenir au moins un modèle BIM avec coordonnées pour être affichée dans la vue carte. Les aires contenant uniquement des PDF ou des images ne peuvent pas être placées géographiquement.

La distance maximale entre les objets est de 50 km par aire.

Plus d'options

Dans le menu Plus , vous pouvez accéder à l'Historique de l’Aire ou voir un Aperçu du Modèle.

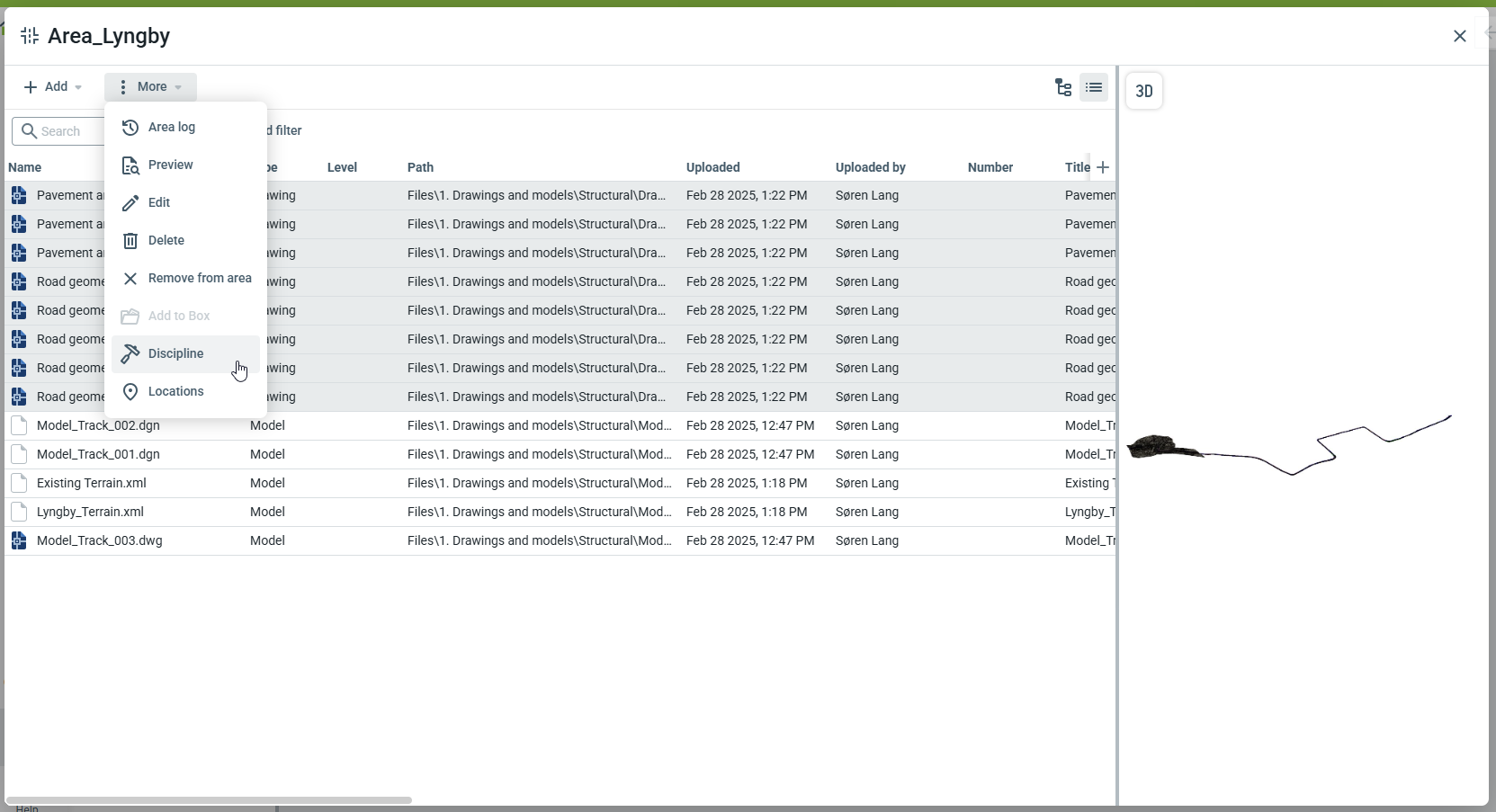

Pour chaque plan, vous pouvez cliquer sur l'icône pour obtenir les options suivantes :

• Modifier : Ouvrez le fichier pour modifier les métadonnées, le dossier ou ajouter une nouvelle version
• Supprimer: Supprimez ce fichier des Positions et de Box.
• Ajouter dans Box: Si ce fichier a été téléchargé depuis l'ordinateur, vous pouvez ajouter ce fichier à un dossier dans Dalux Box.
• Supprimer de l'aire : Si ce fichier a également été ajouté à Box, vous pouvez le supprimer de l'aire sans le supprimer.
• Discipline : Définir une discipline/sous-discipline.
• Position : Cela vous permet de décider si le plan doit être visible dans Position ou non.

Pour les fichiers de modèle ajoutés comme modèles 3D, vous pouvez Changer en modèle de terrain. Pour les fichiers de modèle ajoutés comme modèles de terrain, vous pouvez Changer en modèle 3D.

L'affichage par défaut est l'affichage du dossier, mais vous pouvez le modifier en cliquant sur l'icône dans le coin supérieur droit. Cela affichera les fichiers dans un aperçu de liste standard où vous pouvez rechercher et filtrer le contenu. Vous pouvez sélectionner plusieurs fichiers pour les modifier ou les supprimer en même temps.

Structures

Les structures sont utilisées pour des éléments verticaux ou de type bâtiment qui sont positionnés le long ou à l'intérieur des projets d'infrastructure linéaire, comme des gares ou des bâtiments techniques.

Contrairement aux aires, les structures :

• Contiennent des étages
• Les structures sont limitées à une longueur maximale de 2 km
• Ont des plans associés à des étages individuels

Les structures sont placées selon les coordonnées dans leurs fichiers BIM et ne peuvent pas être positionnées manuellement.

Dans la vue carte, seule une vue de dessus générée automatiquement de l'empreinte du modèle est affichée. Les plans attachés à une structure ne sont pas affichés directement sur la carte.

Activer les structures

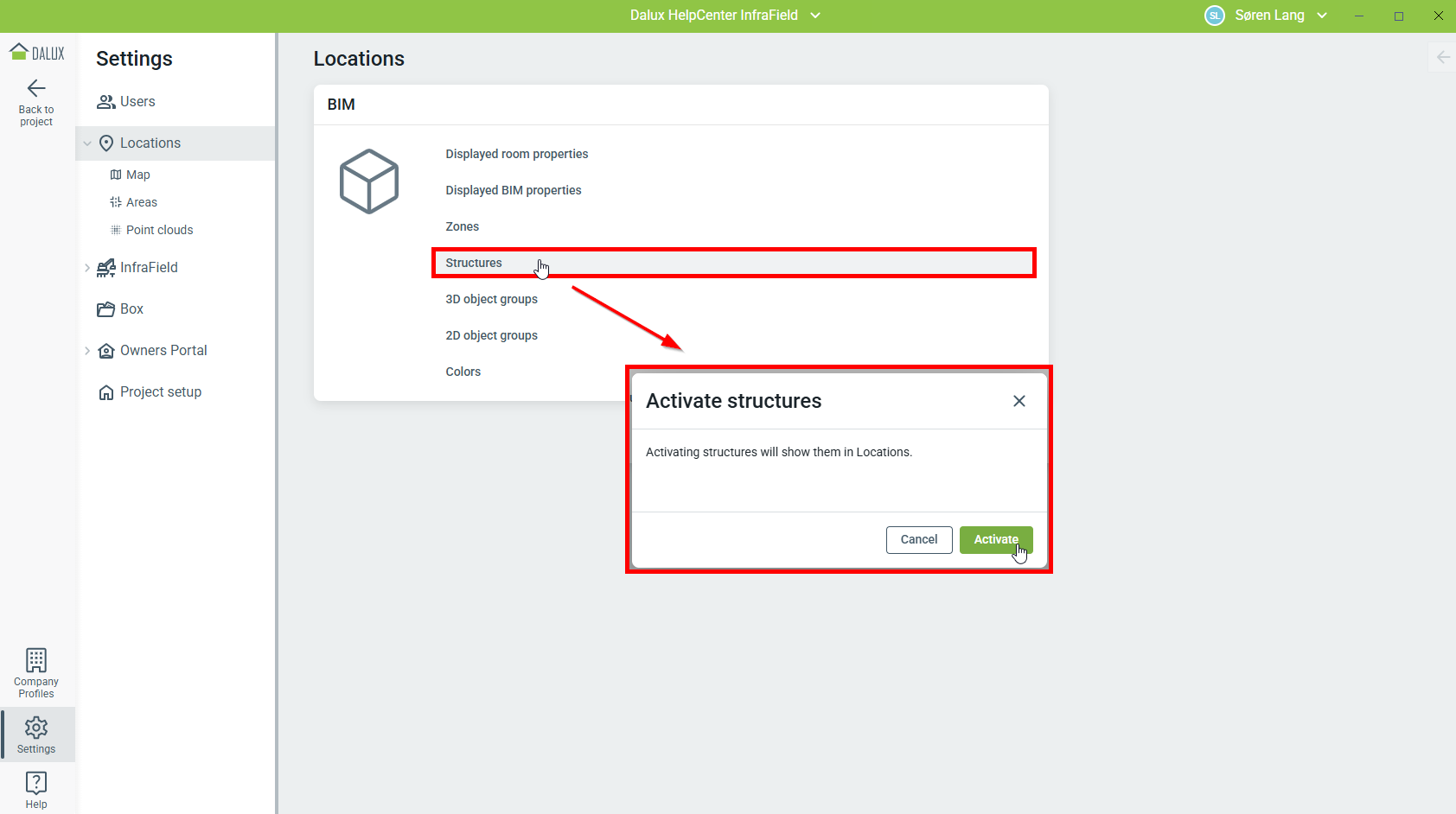

Les structures doivent être activées avant utilisation. Pour activer les structures, allez dans :

Réglages Position 'Structures''Activer'

Créer une nouvelle structure

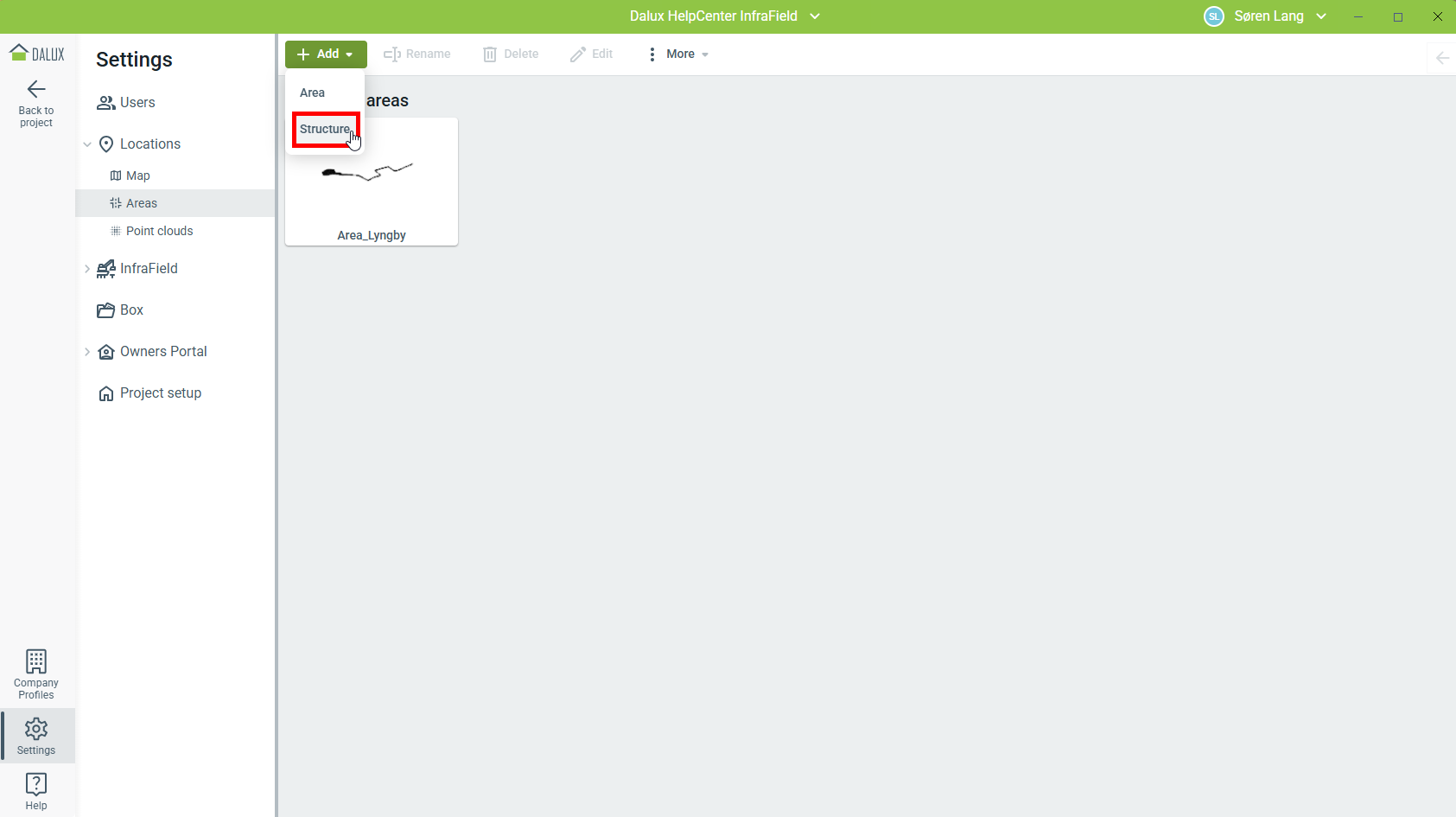

Pour créer une nouvelle structure, allez dans :

Réglages Position Aires Ajouter 'Structure'

Les modèles et les plans sont ajoutés de la même manière que dans les bâtiments. Comme ils se comportent de la même manière, des étages peuvent être créés et les plans peuvent être cartographiés sur des étages spécifiques. Lisez-en plus en détail dans cet article : Ajouter des fichiers de modèle IFC et des plans 2D.

Principales différences
