Comment configurer les systèmes de coordonnées

Dans cet article, nous expliquerons comment configurer des systèmes de coordonnées prédéfinis ou personnalisés dans InfraField.

Les systèmes de coordonnées sont essentiels dans les projets civils car ils garantissent que les données de design, d'arpentage, de construction et de SIG restent alignées avec précision tout au long du cycle de vie.

Lorsque les références de coordonnées sont incohérentes, les erreurs s'accumulent d'une phase à l'autre, entraînant des modèles mal alignés, des surfaces décalées, des hauteurs incorrectes et des erreurs de construction coûteuses.

Un cadre de coordonnées partagé garantit un positionnement précis sur le terrain, des superpositions de modèles fiables entre CAD/BIM et SIG, et une intégration fluide des données d'arpentage, des scans par drone, du LiDAR et des modèles de design.

Comment configurer le système de coordonnées

Le système de coordonnées localise le projet dans le monde réel et aligne toutes les zones et structures à l'affichage de la carte. Une fois que vous avez défini le système de coordonnées, il s'applique à toutes les aires et structures du projet, et vous n'avez pas besoin de les placer manuellement sur la carte.

Pour placer le projet dans le bon système de coordonnées, allez à

 RéglagesPositionCarte

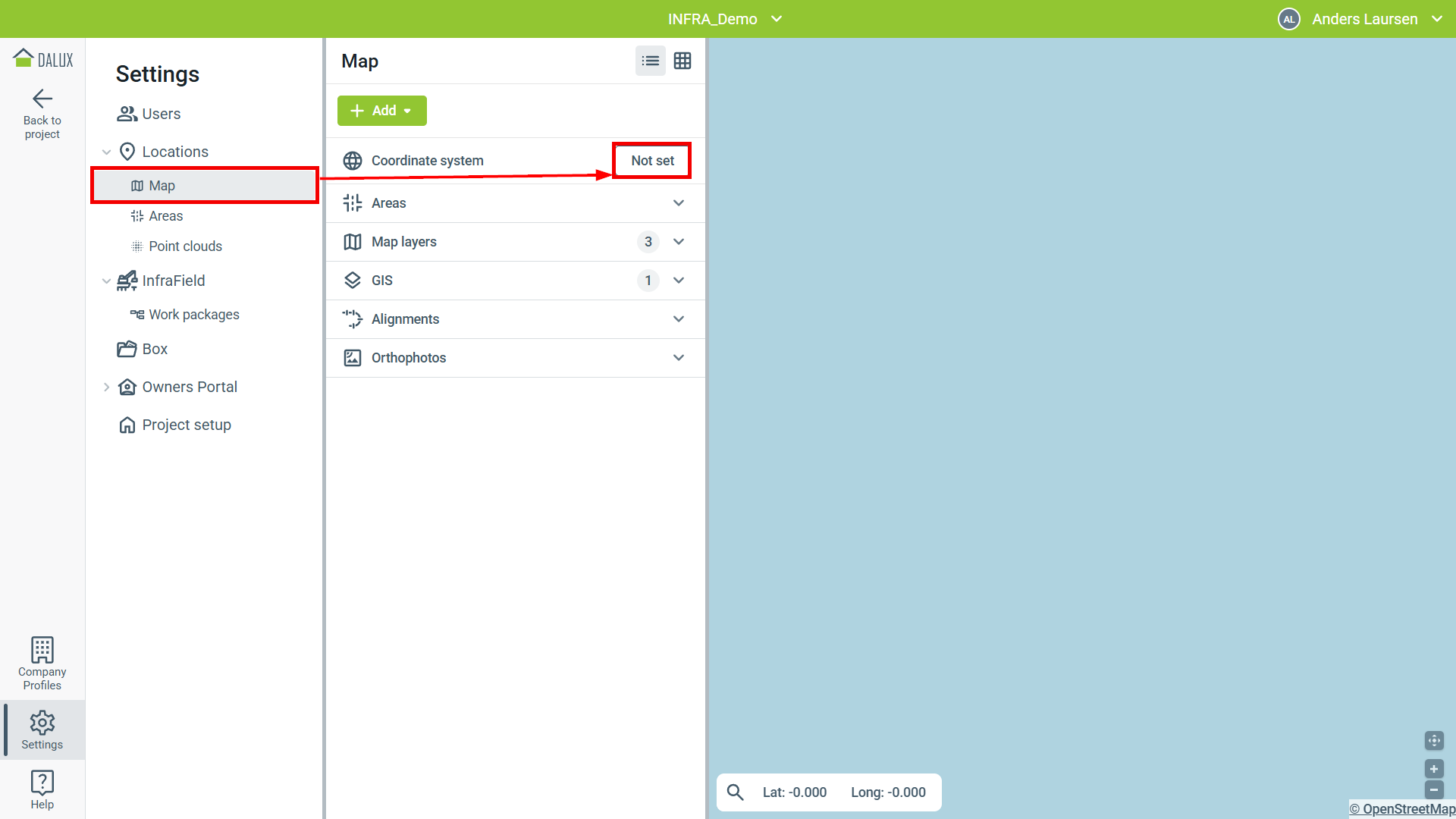

Dans Système de coordonnées cliquez sur 'Non défini'.

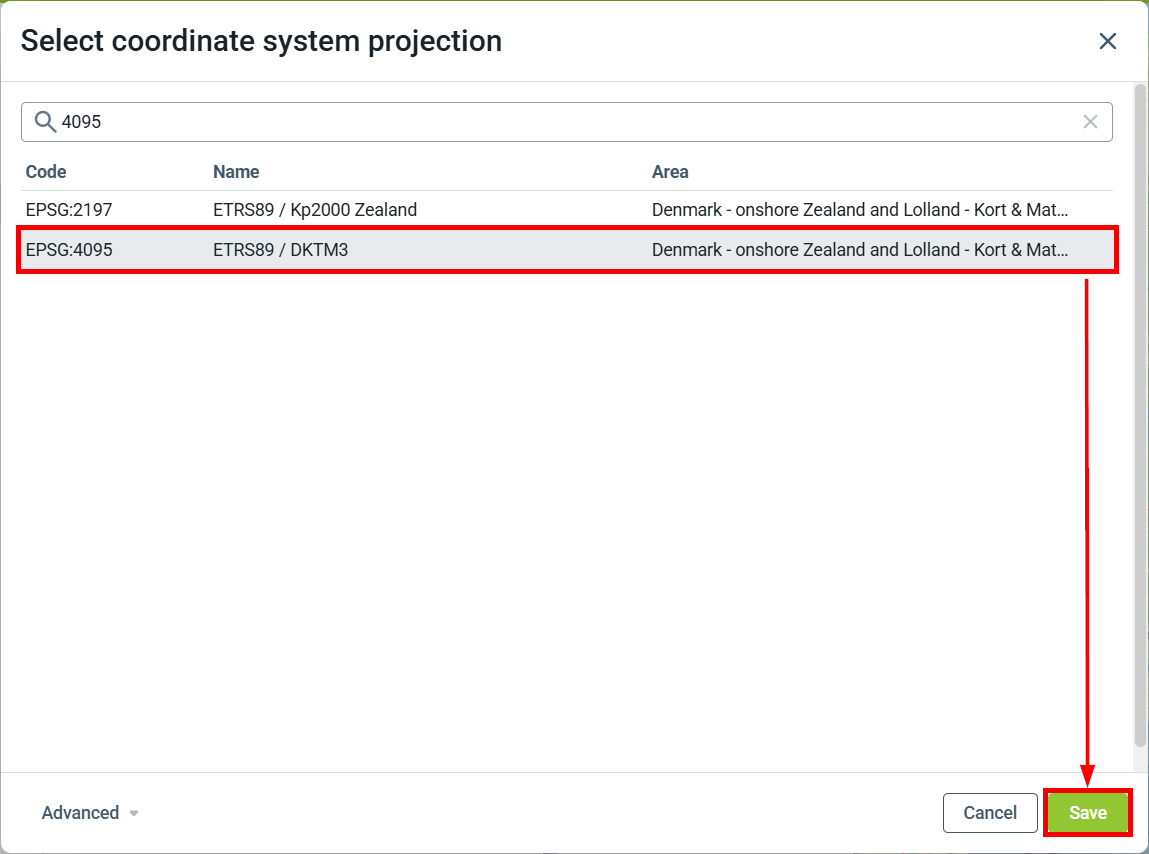

Vous pouvez rechercher le système de coordonnées correct par code, nom ou aire. Une fois que vous avez trouvé le bon système, sélectionnez-le dans la liste et cliquez sur 'OK'.

Si vous n'avez rien à personnaliser, votre système de coordonnées est maintenant appliqué au projet et prêt à être utilisé.

Options avancées

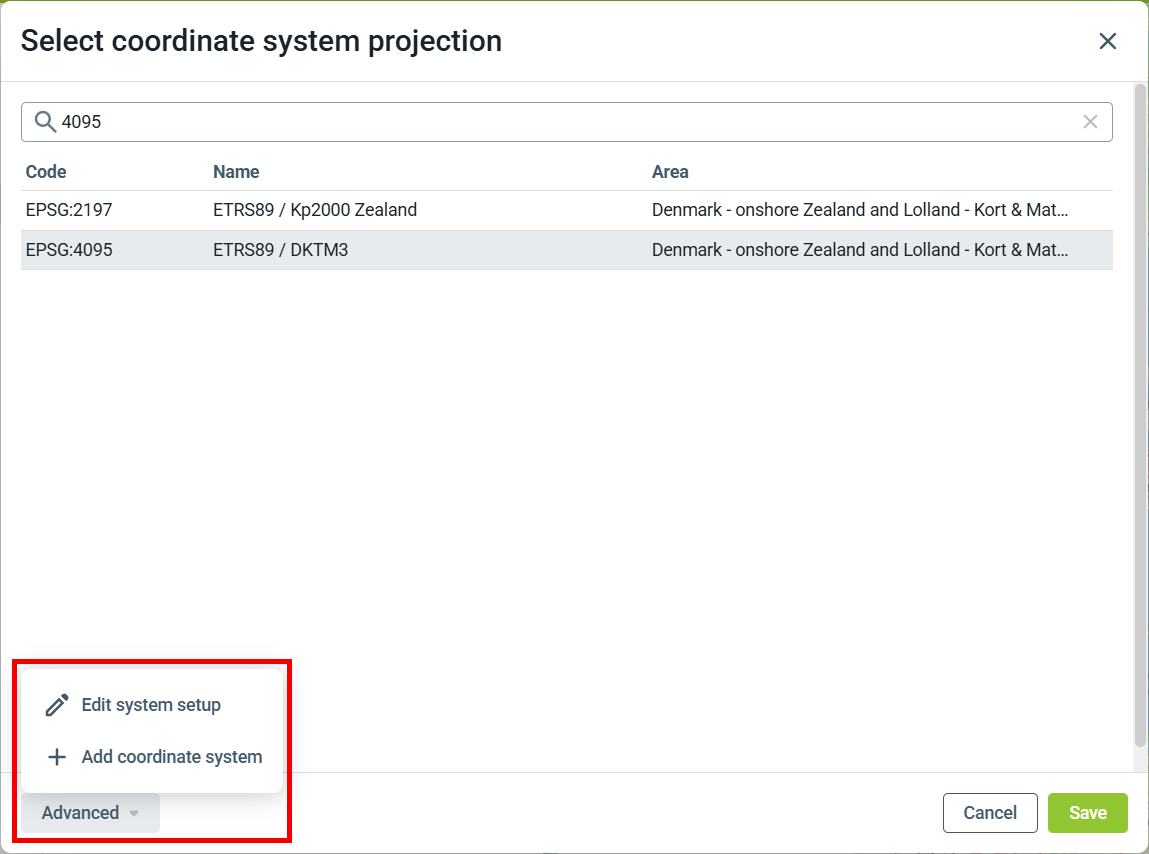

Dans le menu 'Avancé', vous pouvez soit modifier la configuration actuelle du système de coordonnées, soit ajouter votre propre système de coordonnées personnalisé.

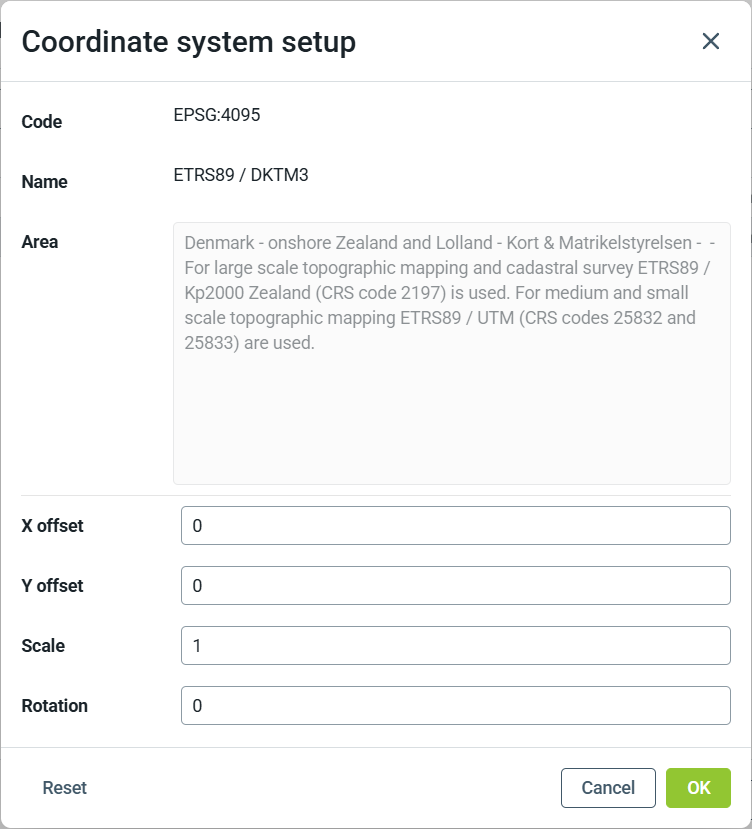

Dans Modifier la configuration du système, vous pouvez ajuster la projection du système choisi pour l'adapter à votre projet. Cela se fait en ajustant le décalage X et Y, l'échelle et la rotation.

Appliquez les modifications si nécessaire et cliquez sur 'OK' pour enregistrer.

Cliquez sur 'Réinitialiser' pour revenir aux valeurs de projection par défaut.

Ajouter un système de coordonnées personnalisé

Si vous ne trouvez pas le système de coordonnées que vous utilisez, ou si vous souhaitez ajouter votre propre système de coordonnées personnalisé, vous pouvez l'ajouter à la liste.

Cela se fait depuis le menu 'Avancé', en cliquant sur Ajouter un système de coordonnées.

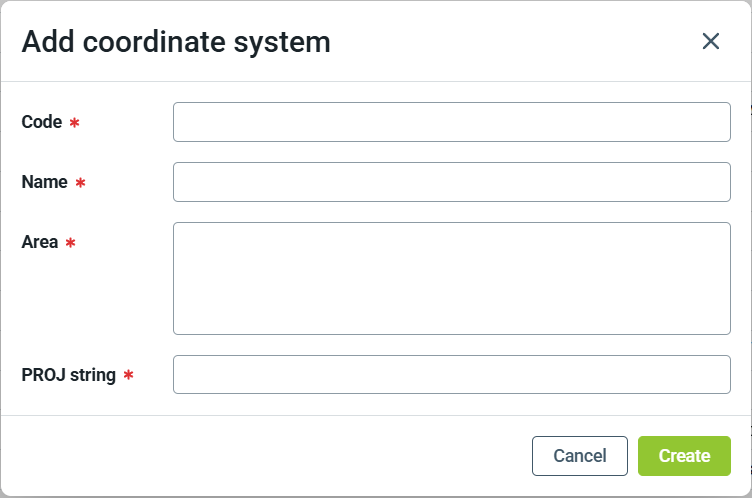

Saisissez les informations requises : code, nom et aire ; elles sont affichées dans la vue en liste.

Le champ 'PROJ string' doit contenir les valeurs de votre système de coordonnées personnalisé.

Veuillez noter que le 'Code' ne peut pas être modifié ultérieurement, assurez-vous donc d'entrer la valeur correcte. Si vous devez changer le code, vous devrez supprimer le système de coordonnées et recommencer.

Une fois ajouté, le système de coordonnées peut être sélectionné comme n'importe quelle option par défaut.

Modifier un système de coordonnées personnalisé

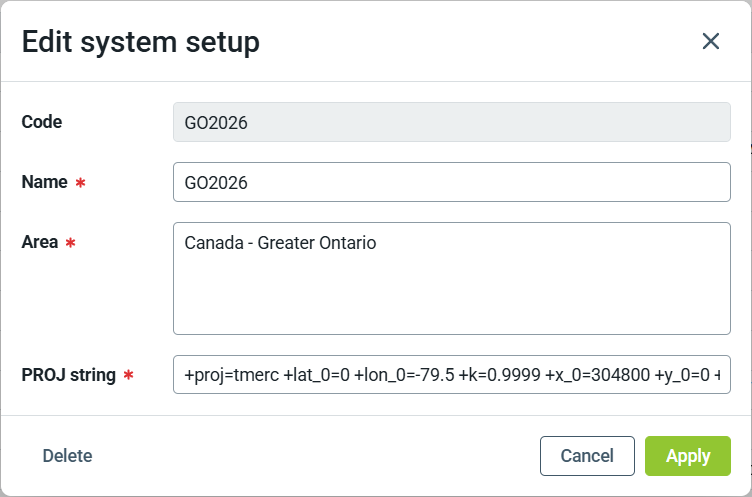

Lorsqu'un système de coordonnées personnalisé est sélectionné Modifier la configuration du système, cela vous permet de modifier le nom, l'aire et la chaîne PROJ.

Pour supprimer un système de coordonnées personnalisé, cliquez sur 'Supprimer' dans le coin inférieur gauche. Vous serez invité à confirmer l'action avant sa suppression.

Les systèmes supprimés ne peuvent pas être restaurés, mais vous pouvez en créer un nouveau avec les mêmes informations si nécessaire.

La suppression prend effet immédiatement pour tous les utilisateurs, assurez-vous donc de planifier en conséquence si le projet est en cours.
