Comment importer votre modèle BIM et vos dessins dans FM

Dans cet article, nous vous guidons à travers le processus d’importation des données BIM à partir d’un chargement Revit.

Dalux FM permet aux administrateurs de contrôler les données qui sont importées, assurant la cohérence et l’exactitude.

Importer fait référence aux opérations effectuées dans Dalux FM après un chargement réussi, utilisées pour mettre à jour les données de Position.
Les données chargées n'affecteront pas la Position tant qu'elles n'auront pas été importées.

Charger fait référence aux opérations effectuées dans le plugin Dalux pour envoyer des données vers Dalux FM.

Lisez cet article pour apprendre à le faire : Comment charger des modèles Revit dans Dalux FM

Les données BIM doivent être chargées depuis le plugin Revit avant de pouvoir être importées.

Vidéo

Cette vidéo montre l'ensemble du processus, du chargement à l'importation.

Plans et BIM

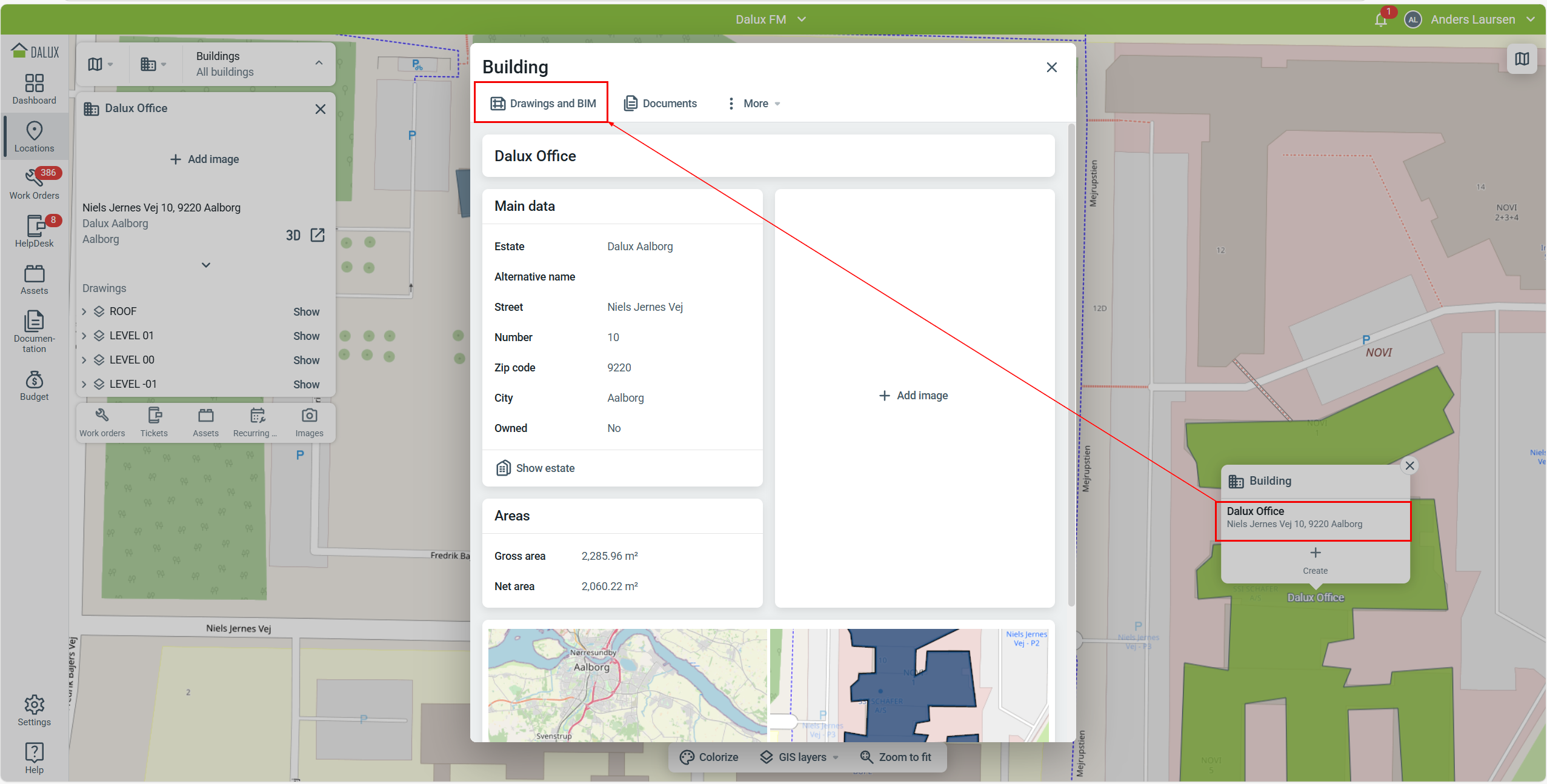

Ouvrez votre Bâtiment sous Position et cliquez sur Plans et BIM.

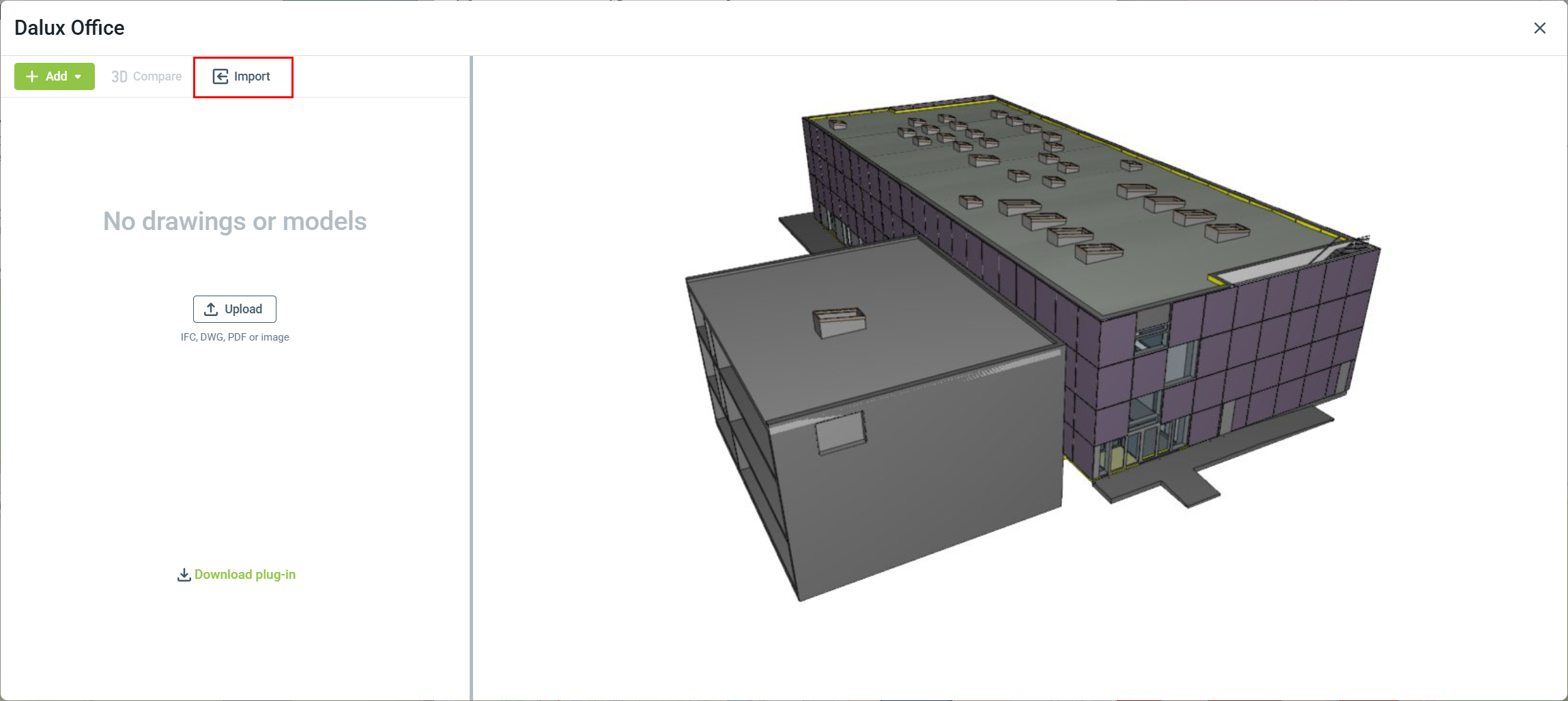

La fenêtre Plans et BIM répertorie les niveaux, les plans et les modèles BIM ajoutés à ce Bâtiment.

Si de nouvelles informations sont chargées via le plugin, le bouton Importer apparaîtra en gras, et les données doivent être importées pour être visibles par les Utilisateurs.

Veuillez noter que les niveaux et les plans à gauche affichent les informations actuelles disponibles aux Utilisateurs sous Position et Documentation, tandis que l'aperçu du modèle à droite montre le modèle récemment chargé prêt à être importé.

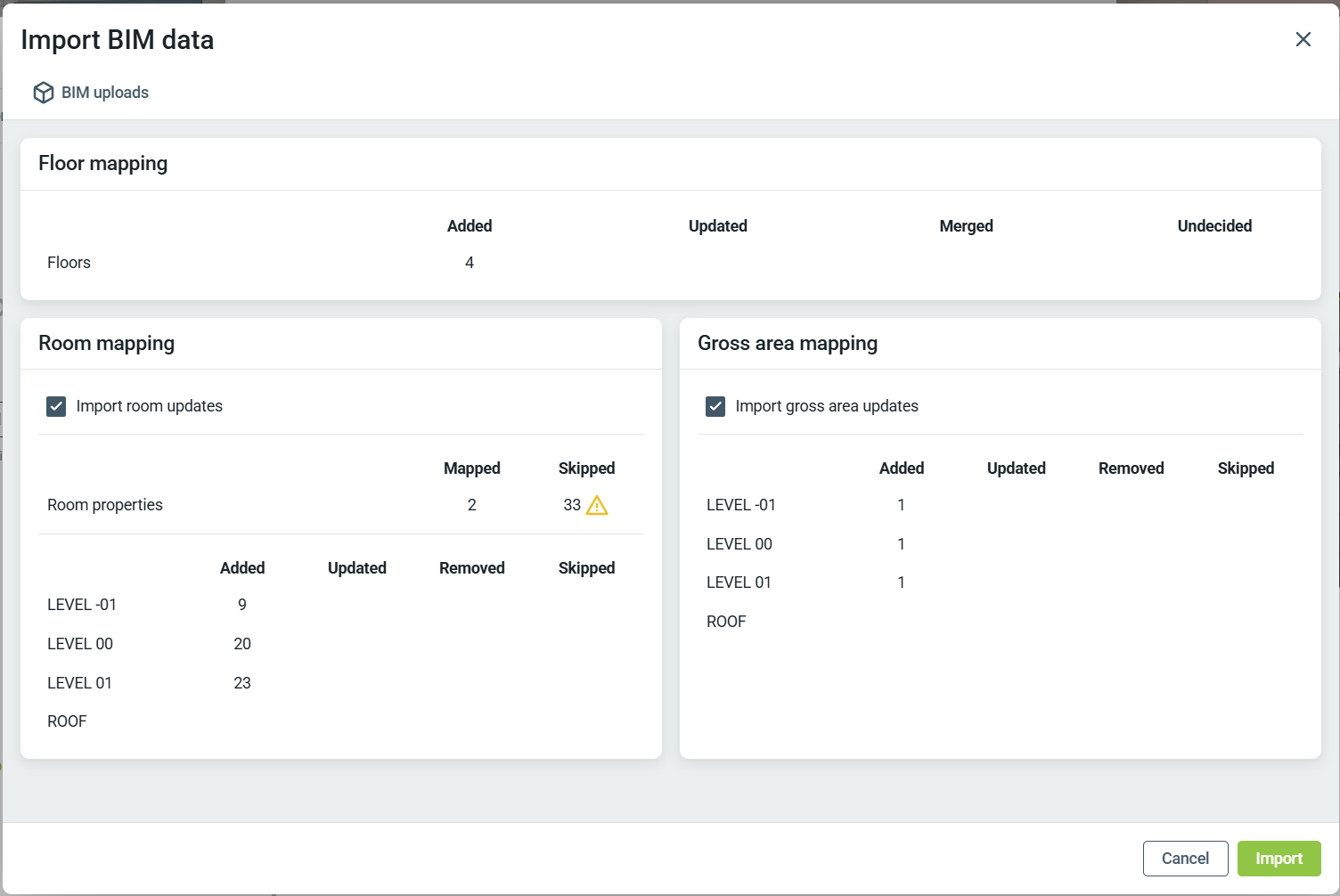

Importer les données BIM

Cette fenêtre affiche les informations qui ont été chargées avec succès via le plugin Revit. À partir d'ici, vous pouvez Sélectionner quelles données doivent être Créer, Ignorer ou être fusionnées.

Veuillez noter qu'une fois que vous cliquez sur Importer, les données seront écrasées et ne pourront pas être rétablies à l'ensemble de données précédent.

Chaque section est expliquée en détail ci‑dessous.

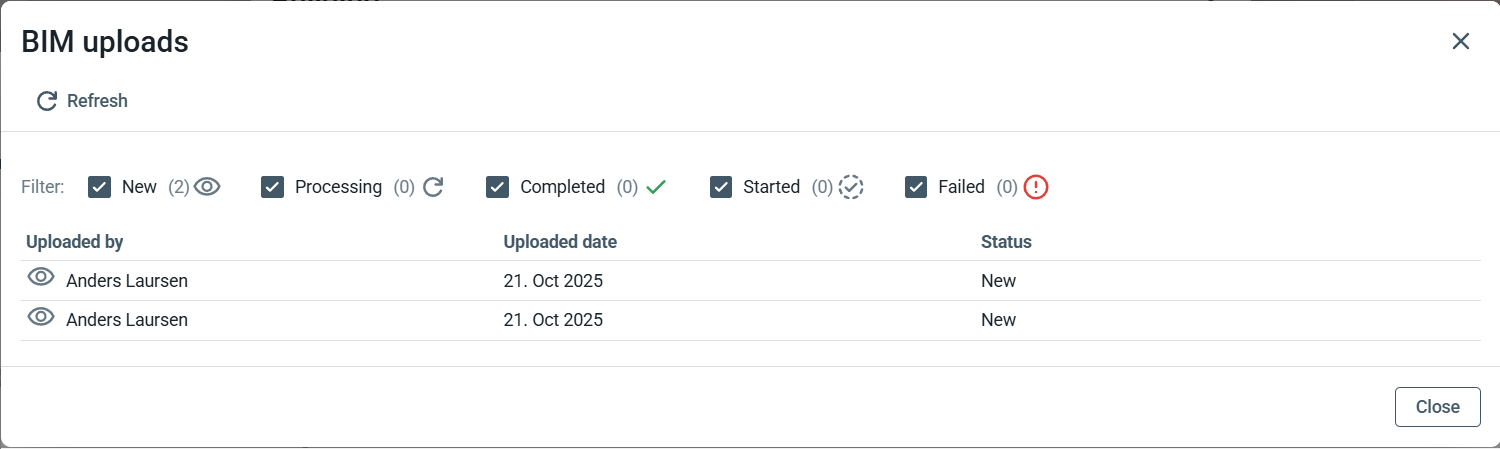

Chargements BIM

Cette fenêtre affiche les chargements depuis Revit et les Utilisateurs qui les ont initiés. Vous ne pouvez démarrer le processus d'importation que lorsque tous les chargements ont été traités. Les informations ici sont en lecture seule — vous ne pouvez rien Modifier, mais vous pouvez filtrer et trier la vue en Liste.

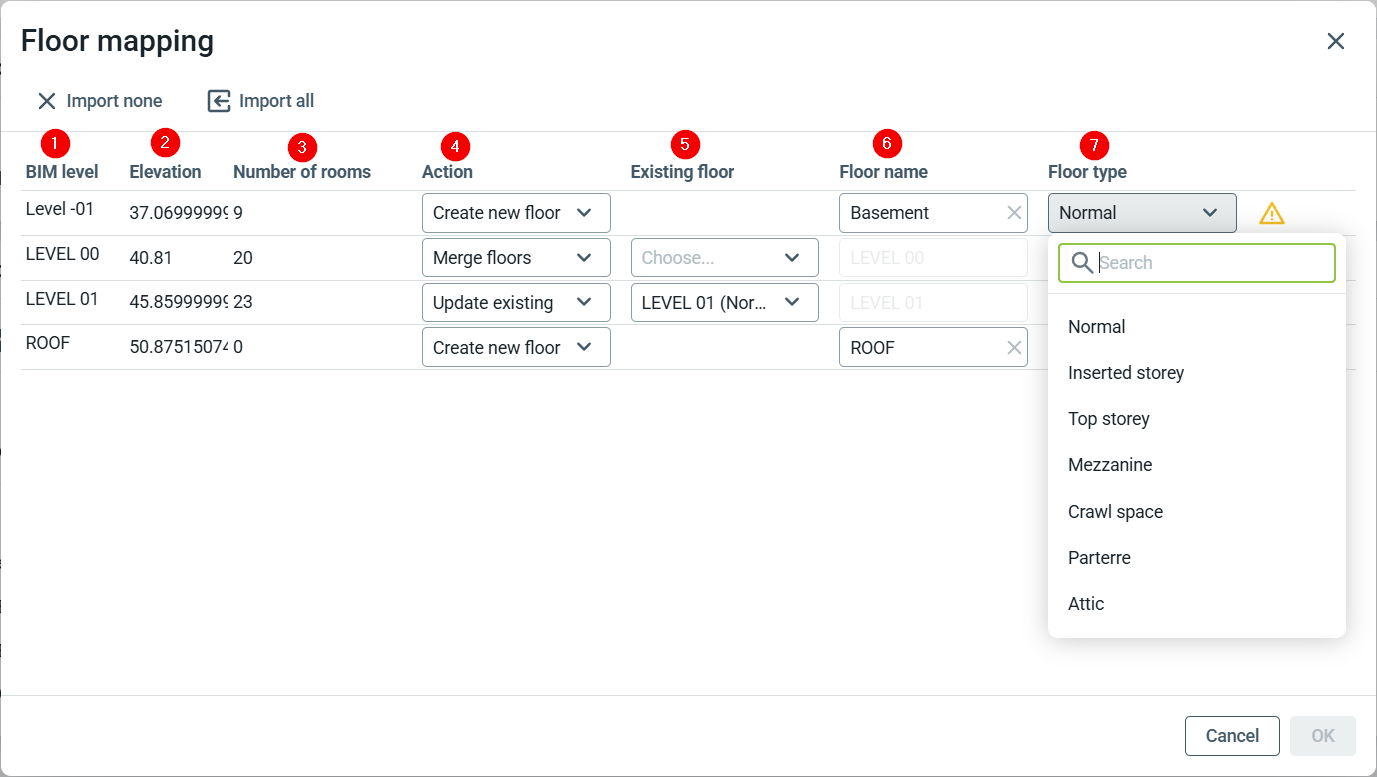

Calibrage des étages

Tous les chargements doivent avoir été traités avant que vous puissiez commencer le mappage des étages.
Cliquez sur Étages pour commencer le processus.

Les niveaux chargés depuis le modèle Revit sont listés, et chacun doit être Affecté d'une Action avant de pouvoir Continuer.

Niveau BIM (1)
Nom du niveau, soit depuis le modèle, soit Créer dans Dalux FM.

Altitude (2)
Altitude du niveau chargée depuis le modèle Revit (ne peut être Modifié que dans le modèle).

Nombre de pièces (3)
Nombre de pièces rattachées au niveau (ne peut être Modifié que dans le modèle).

Action (4) :

• Créer un nouvel étage : Cela créera un nouvel étage, et tout dessin mappé apparaîtra dans Position après l'import.
• Fusionner les étages : fusionnez le niveau téléchargé avec un autre étage que vous sélectionnez sous Étage existant. Assurez-vous de lire les informations et les icônes à droite.
• Mettre à jour existant : Sélectionnez l'étage actuel à mettre à jour, cela créera un nouvel étage portant le même nom. Assurez-vous de lire les informations/icônes à droite.
• Indécis : Vous devez affecter manuellement une action à cet étage pour continuer.

Étage existant (5)

Si vous Sélectionnez Fusionner les étages ou Mettre à jour l'existant, vous devez choisir un autre étage où les informations seront fusionnées/mises à jour.

Nom de l'étage (6)
Le nom de l'étage dans Position tel qu'il est vu par les Utilisateurs.

Type d’étage (7)
Sélectionner le Type d’étage auquel cet étage appartient. Cela permet à plusieurs étages d'avoir le même nom.

Cartographie des pièces

Sous Mappage des pièces, vous Sélectionner quel paramètre Revit doit être mappé à la Propriétés Dalux et comment Importer les Pièces.

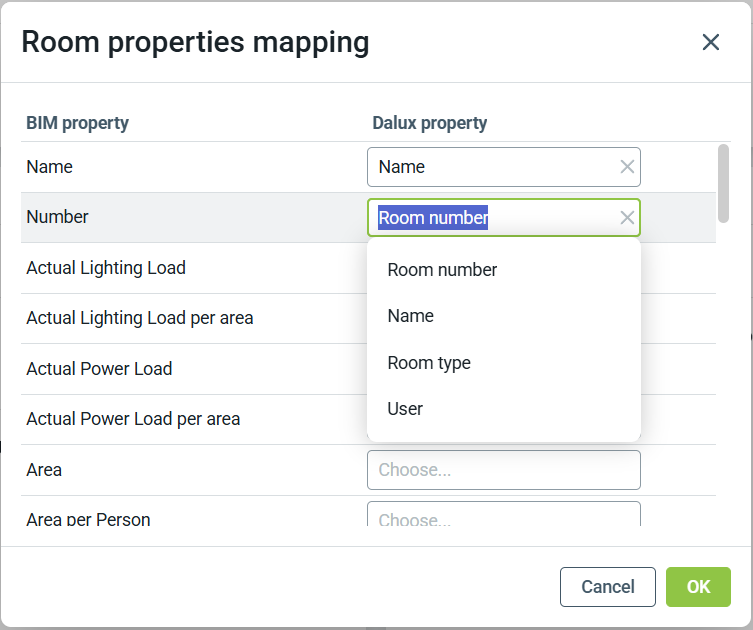

Propriétés de la pièce :

Cliquez sur 'Propriétés de la pièce' pour commencer le mappage des Propriétés.

Il s'agit d'une Liste de toutes les Propriétés des Pièces Revit et de la façon dont elles doivent être mappées dans Dalux FM.

Vous ne pouvez configurer qu'un seul mappage par Propriété Dalux. Si vous devez fusionner deux Propriétés, cela doit être fait dans le modèle Revit.

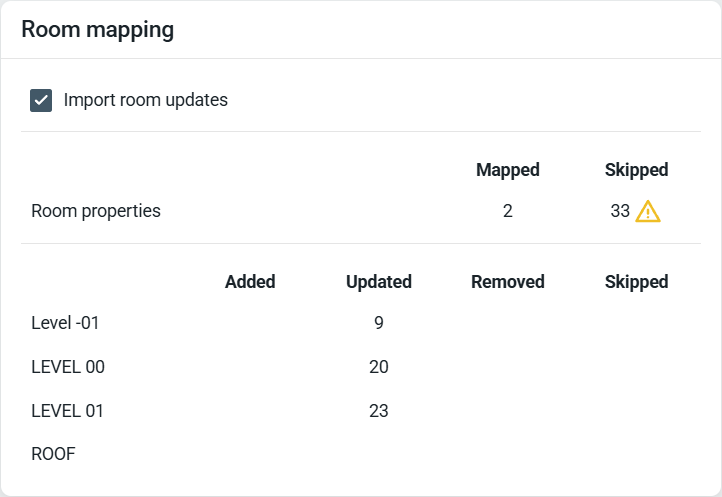

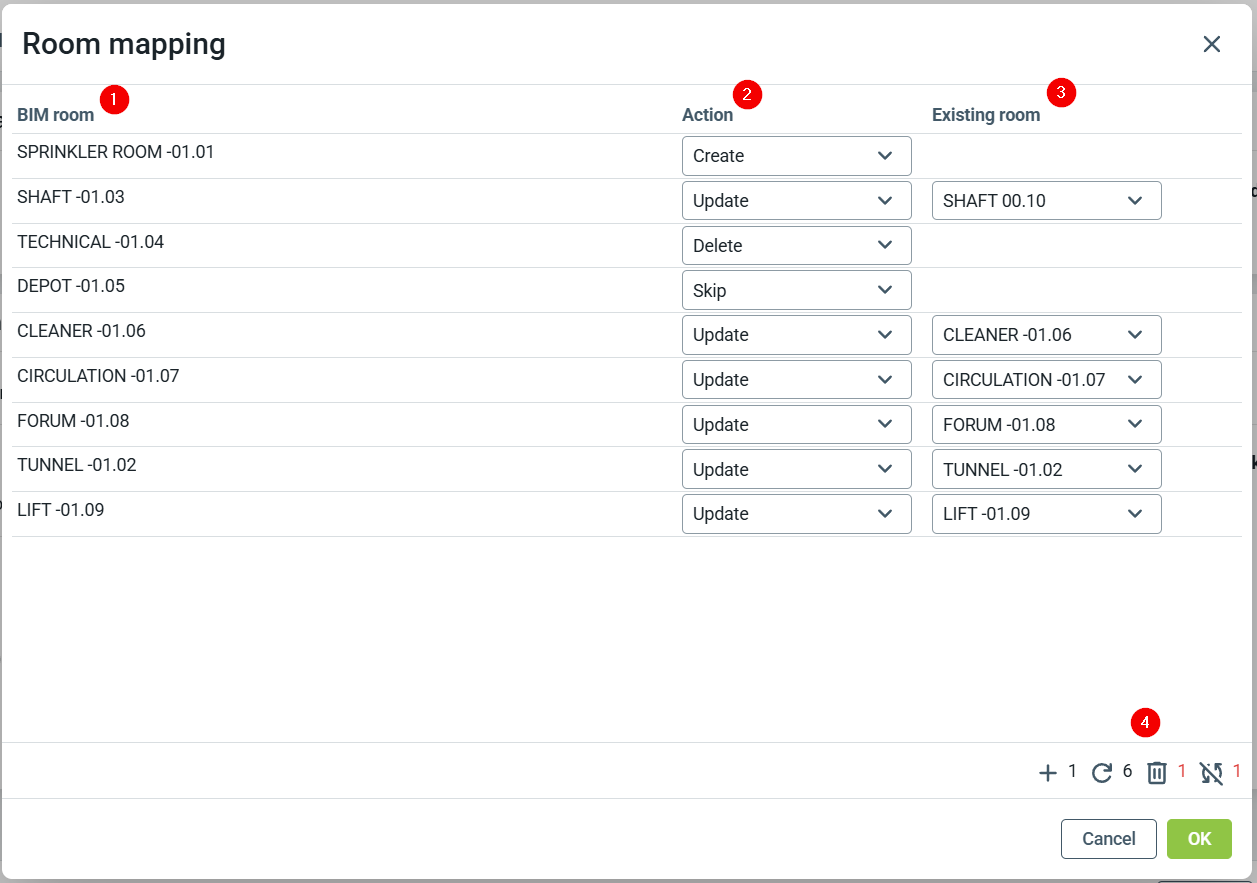

Mappage des pièces :

Cliquez sur chaque niveau choisi pour l'Importation, et Sélectionner comment gérer les Pièces qui sont Chargées.

Si le nom d'une Pièce BIM correspond à un nom de Pièce existant, elle sera automatiquement liée et marquée pour Mettre à jour.

Pièce BIM (1)

Ceci est la Pièce provenant du nouveau Chargement (ne peut être Modifié que dans le modèle).

Action (2) :

• Créer : Crée une nouvelle pièce sur l'étage avec les propriétés mappées définies sous Propriétés des pièces (voir ci-dessus).
• Ignorer : La pièce ne sera pas importée.
• Mettre à jour : Met à jour la pièce existante déjà créée dans Dalux FM, et les informations actuelles seront écrasées.
• Supprimer : La pièce sera supprimée et ne sera plus disponible pour les utilisateurs finaux. Cette action ne peut être annulée, alors ne supprimez les pièces que si vous en êtes absolument sûr.

Pièce existante (3)

En sélectionnant Mettre à jour sous Action, vous pouvez choisir quelle Pièce Mettre à jour. La Liste contient TOUTES les Pièces du Bâtiment, pas seulement de ce niveau.

Aperçu (4)

Survolez les Icônes dans le coin inférieur droit pour voir des explications et un aperçu de votre sélection actuelle. Les mêmes informations sont également affichées à droite de chaque niveau.

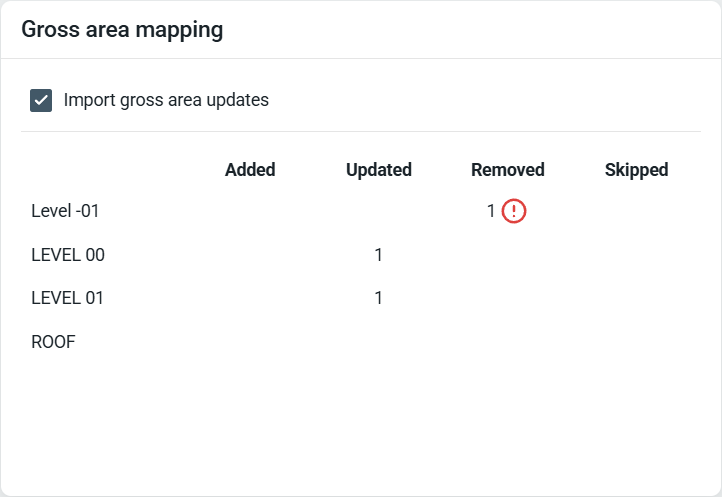

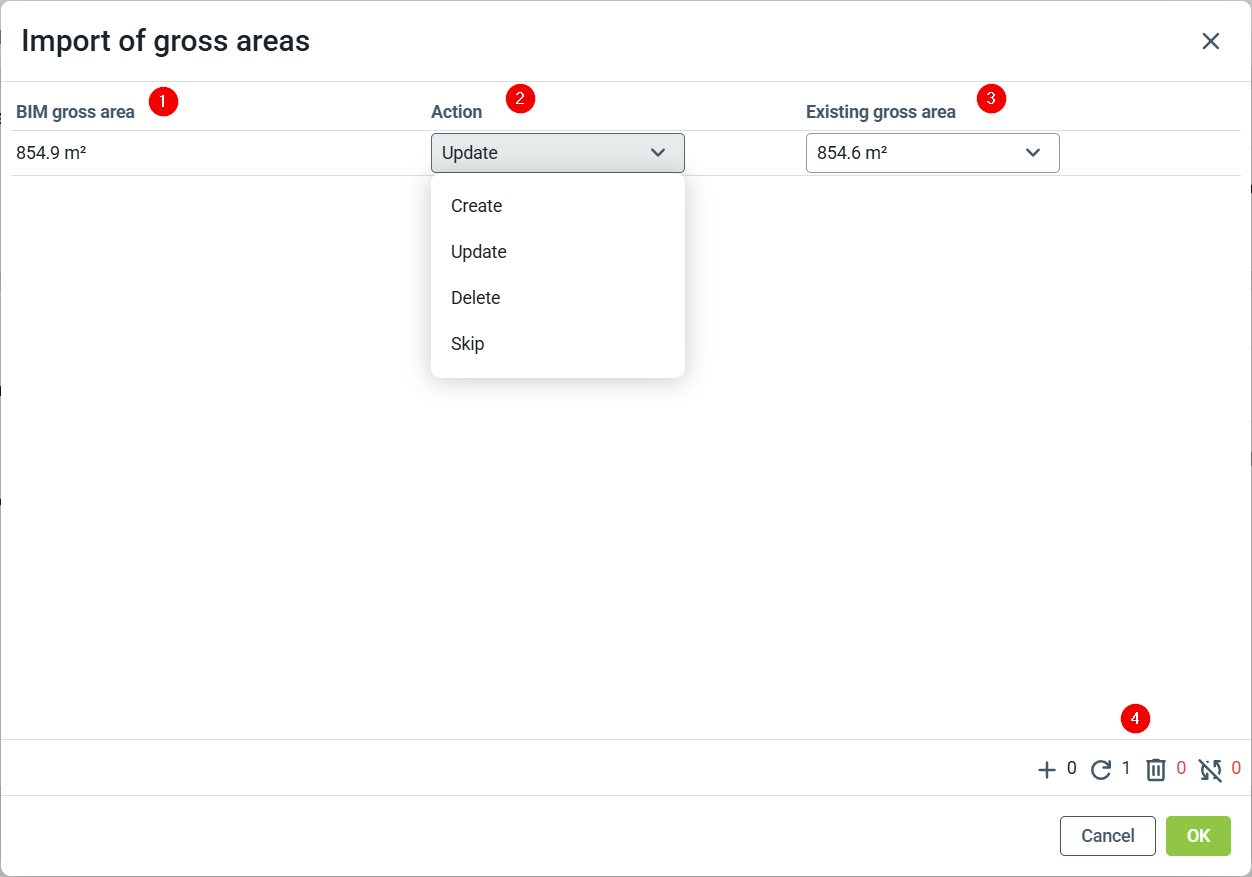

Cartographie de la surface brute

Choisissez d'Importer ou non la Surface brute en cochant ou en décochant la case :

Cliquez sur chaque niveau pour Sélectionner la façon de gérer les données.

Surface brute BIM (1)

Ces données ont été Chargées depuis le modèle Revit (ne peuvent être Modifiées que dans le modèle).

Action (2) :

• Créer : Ajoute la surface brute de l’étage au total du bâtiment.

• Mettre à jour : Met à jour la surface brute existante avec les nouvelles informations de l’import.

• Supprimer : Supprime la surface brute de l’étage du total de la surface brute du bâtiment.

• Ignorer : La surface brute n’est pas ajoutée au total du bâtiment.

Surface brute existante (3)

En sélectionnant Mettre à jour sous Action, vous pouvez choisir quelle Surface brute Mettre à jour. Par défaut, la Surface brute du niveau est Sélectionnée, et dans la plupart des cas, vous n'aurez pas besoin de la Modifier, car vous ne Mettriez normalement pas à jour les données d'un autre niveau.

Aperçu (4)

Survolez les Icônes dans le coin inférieur droit pour voir des explications et un aperçu de votre sélection actuelle. Les mêmes informations sont également affichées à droite de chaque niveau.

Importer

Une fois satisfait de votre configuration, cliquez sur Importer pour rendre les données disponibles aux Utilisateurs.
