Comment planifier l'étendue dans les plans de contrôle et d'inspection

Planifier l'étendue des plans de contrôle et des plans d'inspection vous permet de définir à quelle fréquence et à quels endroits une vérification doit être effectuée.

Ainsi, vous pouvez suivre l'avancement des travaux terminés et le nombre de vérifications en attente dans votre projet.

Si vous souhaitez utiliser des zones, des groupes d'objets 3D ou des groupes d'objets 2D, nous vous recommandons vivement de les configurer avant de définir l'étendue de chaque point d'inspection :

• Zones : Les zones vous permettent de structurer vos vérifications en zones gérables. Si vous souhaitez utiliser des groupes d'objets 3D ou 2D, il est nécessaire de définir des zones.
• Groupes d'objets 3D: Configurez des groupes d'objets 3D pour planifier les vérifications d'un certain nombre d'éléments 3D.
• Groupes d'objets 2D: Utilisez des groupes d'objets 2D si vous souhaitez effectuer des vérifications pour un certain nombre d'éléments, mais que vous n'avez pas de modèle 3D. Les groupes d'objets 2D peuvent également être utilisés pour planifier des vérifications à des positions s'ils ne sont pas liés à des objets spécifiques.

Configuration de l'étendue pour les plans de contrôle et les plans d'inspection

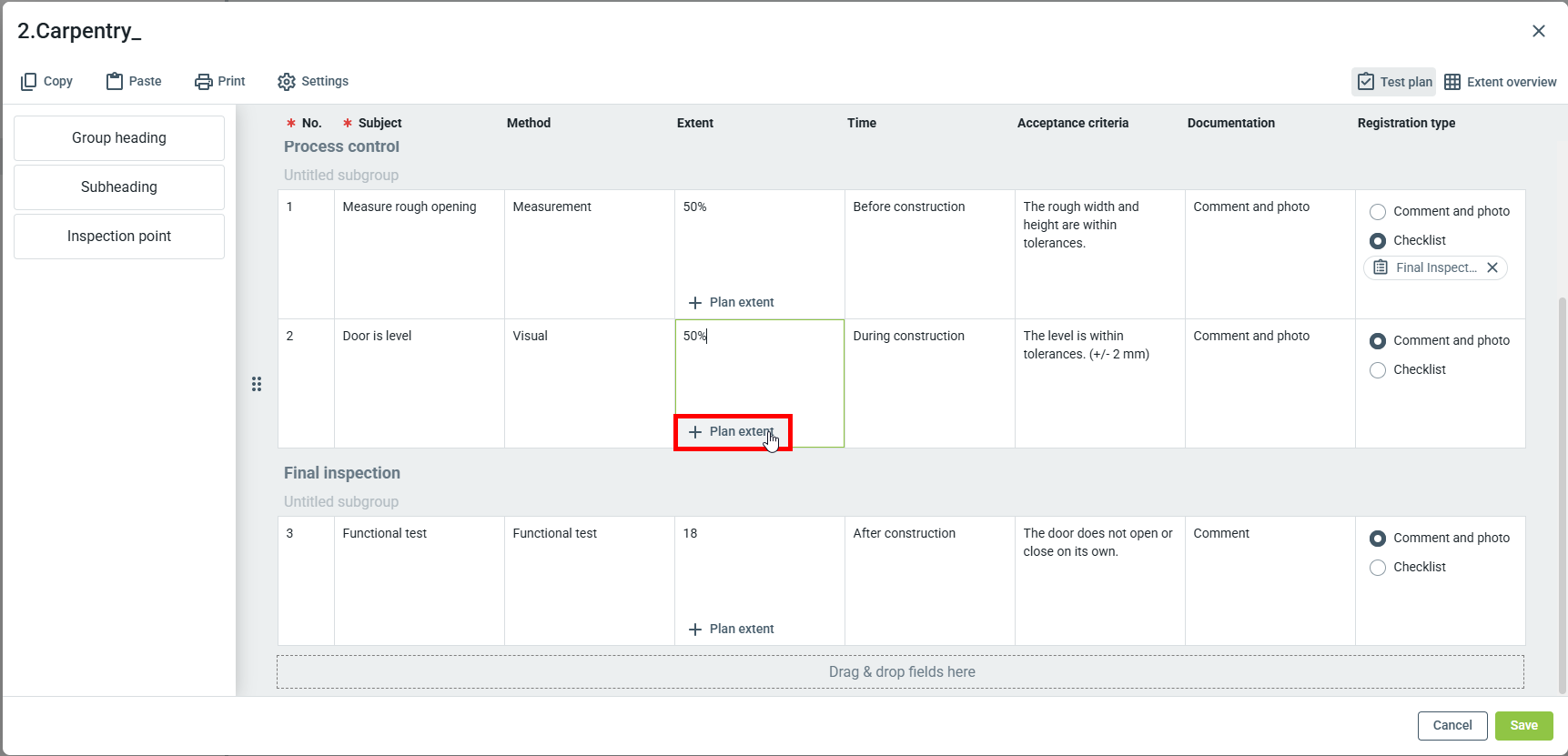

L'étendue peut être planifiée en cliquant sur Plan extent.

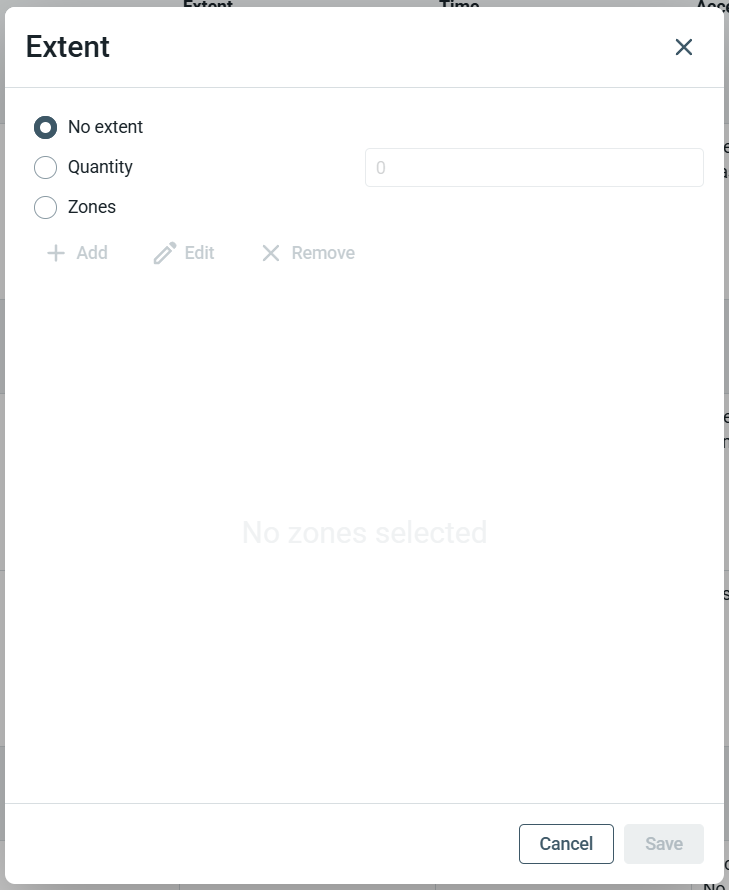

 L'étendue peut être définie comme suit :

• Aucune étendue (aucun nombre spécifique de tests prévu)
• Quantité (nombre total de tests prévus, mais non lié à une position spécifique)
• Zones (nombre de tests prévus dans certaines positions)

L'étendue est facultative et est définie par défaut sur "Aucune étendue".

Si vous sélectionnez 'Zones', cliquez sur Ajouter pour définir le nombre de contrôles pour chaque zone.

Pour définir l'étendue pour plusieurs zones, basculez vers Aperçu de l'étendue. Cet affichage simplifie la planification de l'étendue de vos plans de contrôle ou plans d'inspection.

Dans la nouvelle fenêtre, vous verrez l'aperçu de votre étendue.

• En haut de la fenêtre, les points d'inspection sont affichés
• À gauche, vous verrez vos zones et couches de zone
• La partie centrale de la fenêtre contient la matrice

Lorsque vous cliquez dans la matrice, un panneau à droite s'ouvrira. Ici, vous pouvez définir la quantité et le type d'étendue.

Comment configurer l'étendue pour les zones sans position

Vous pouvez utiliser 'Quantité' pour planifier un nombre spécifique de vérifications par zone qui ne sont pas liées à un objet 2D ou 3D.

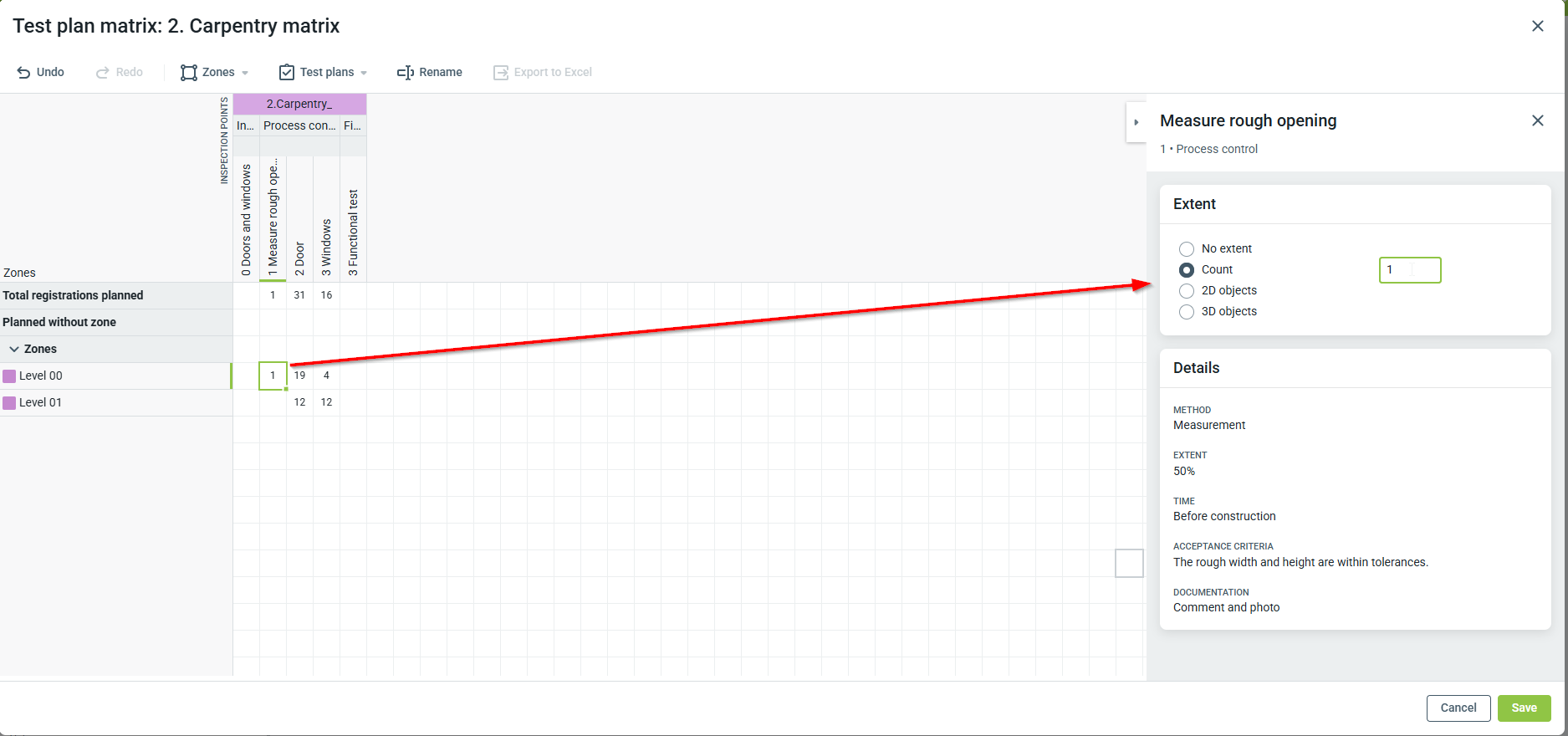

Pour définir une quantité, cliquez sur la cellule de la matrice correspondant au point d'inspection et à la zone. Dans le menu à droite, cliquez sur 'Quantité' et saisissez le nombre de tests à effectuer.

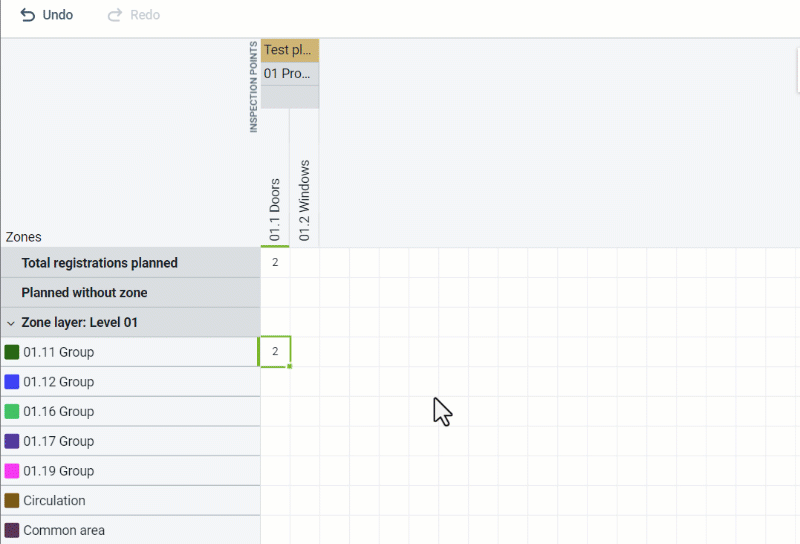

Si vous souhaitez utiliser la même quantité pour toutes les zones ou pour plusieurs zones, vous pouvez faire un glisser-déposer sur plusieurs zones et points d'inspection.

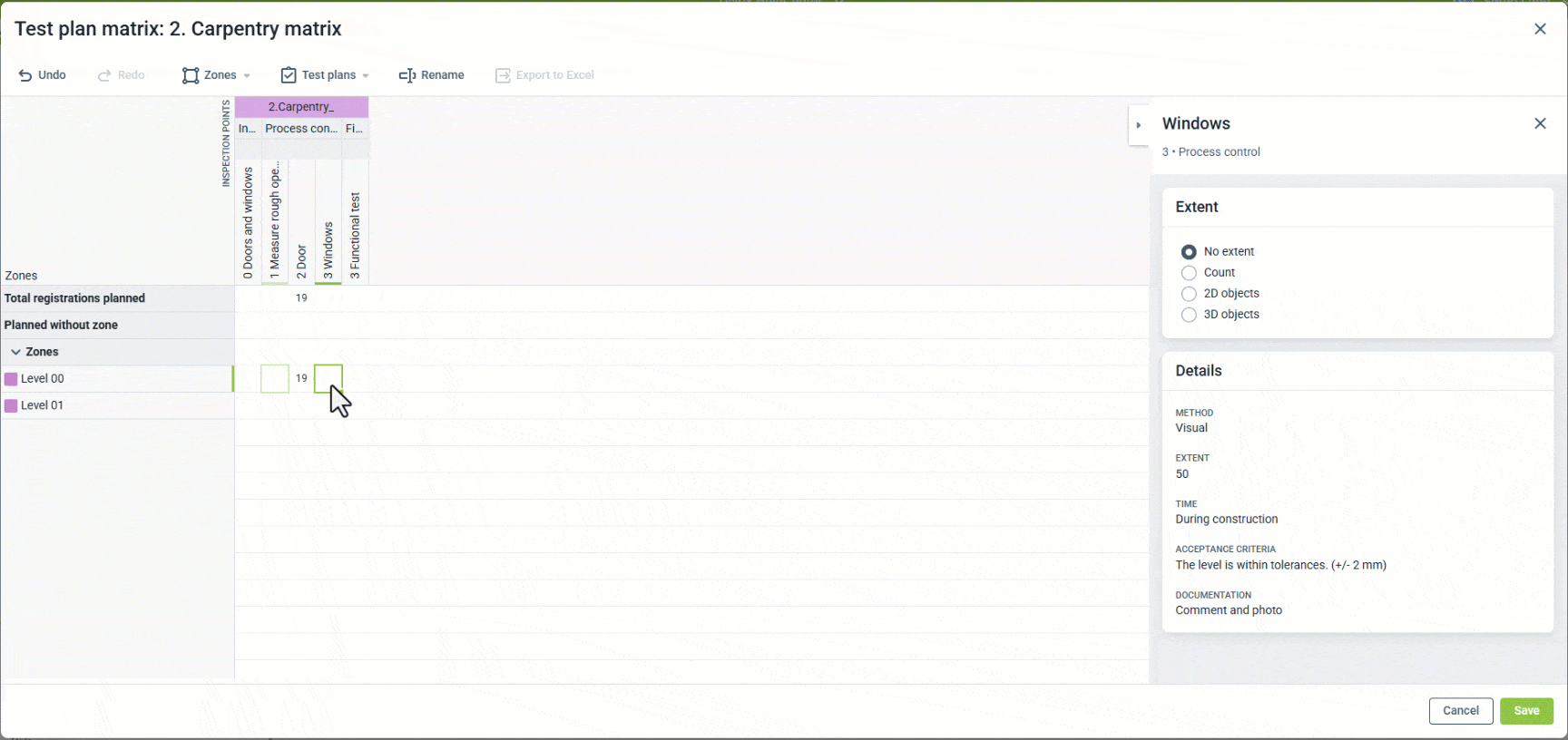

Vous pouvez également faire glisser et déposer une cellule 'Aucune étendue' pour réinitialiser rapidement toutes les étendues planifiées.

Le nombre total d'enregistrements planifiés est automatiquement mis à jour et s'affiche en haut.

Si nécessaire, vous pouvez cliquer sur les cellules individuelles dans la matrice et changer le type ou la quantité de l'étendue dans le menu de droite.

Une fois terminé, n'oubliez pas de cliquer sur 'Enregistrer'.

Comment utiliser des groupes d'objets 2D ou 3D pour l'étendue

Si vous avez créé des groupes d'objets 2D ou 3D, ceux-ci peuvent être utilisés pour définir automatiquement la quantité et placer les tests au bon emplacement.

Vous pouvez en savoir plus sur les zones d'objets 2D ou 3D dans cet article : Comment créer des groupes d'objets 2D / 3D.

Grouper des objets 2D ou 3D bien définis est utile pour la planification, surtout si vous avez besoin de vérifier chaque objet. Par exemple, si vous devez vérifier chaque porte dans un bâtiment et que chaque porte fait partie d'un groupe d'objets 2D ou 3D, le nombre total est automatiquement mis à jour dans l'aperçu de l'étendue.

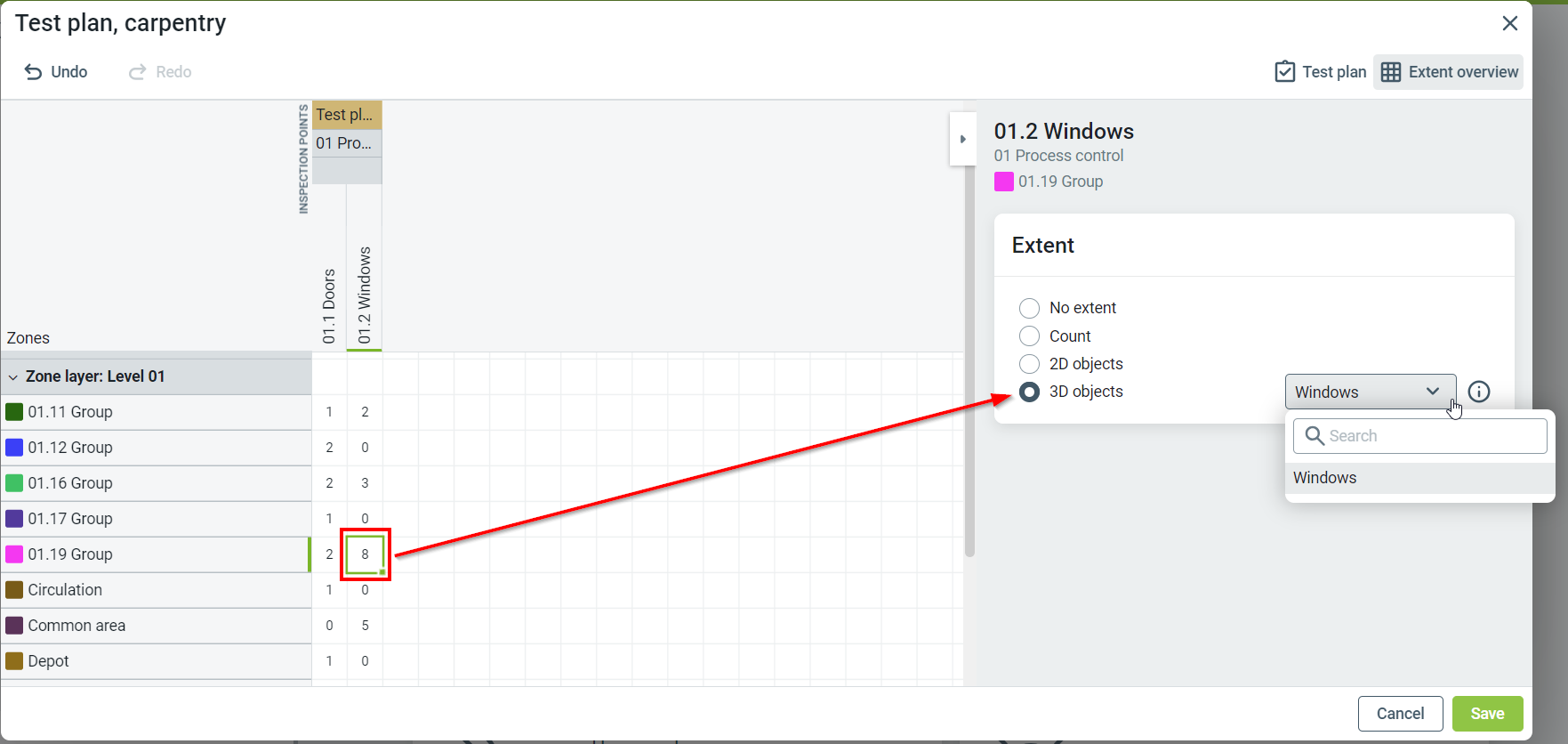

Pour définir l'étendue à partir de groupes d'objets 2D ou 3D, cliquez sur une cellule dans la matrice. Ensuite, dans le menu latéral, cliquez soit sur 'Objets 2D' soit 'Objets 3D'. Recherchez ou sélectionnez le groupe que vous souhaitez utiliser.

Dans l'exemple ci-dessus, l'inspection des fenêtres est planifiée en utilisant des objets 3D.

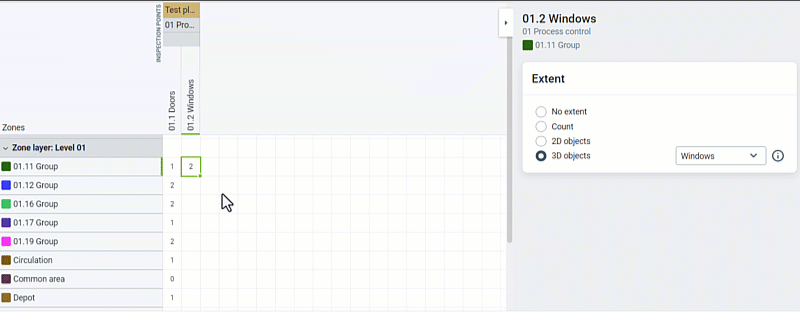

Vous pouvez rapidement faire glisser et déposer sur plusieurs zones pour définir l'étendue en tant qu'objets 2D ou 3D pour les zones.

Une fois terminé, n'oubliez pas de cliquer sur 'Enregistrer'.

Étendue partielle en utilisant des objets et des zones

Lorsque vous utilisez l'étendue dans les zones avec des groupes d'objets 2D ou 3D, vous pouvez définir une étendue partielle. L'étendue partielle vous permet de spécifier un pourcentage de tests à effectuer.

Par exemple, si les spécifications exigent que 50% de toutes les portes et fenêtres sur chaque étage du bâtiment doivent être testées, cela peut être configuré comme une étendue partielle.

Lorsque les objets 3D dans la zone sont testés, l'étendue est automatiquement mise à jour. Les vérifications sont terminées lorsque l'étendue partielle est satisfaite. Les vérifications peuvent toujours être effectuées pour aller au-delà de l'étendue partielle.
