Comment se préparer pour SiteWalk

Cet article vous aidera à commencer à utiliser SiteWalk dans votre projet. Vous pouvez utiliser SiteWalk pour les projets qui utilisent des modèles BIM, ainsi que pour les projets 2D uniquement, au cas où vous travailleriez exclusivement avec des plans.

Nous couvrons l'équipement requis et les bonnes pratiques pour obtenir les meilleurs résultats de vos SiteWalks. Vous pouvez utiliser SiteWalk pour :

• Documentation visuelle rapide et facile de l'avancement ou de l'état tel que construit
• de l'enregistrement photo 360°, intégré aux fonctionnalités de Dalux Field
• Comparer différents moments dans le temps ou avec le modèle BIM

Équipement requis

Avant de pouvoir commencer avec SiteWalk, vous aurez besoin du bon équipement. La SiteWalk ne peut être utilisée qu'avec une caméra prise en charge, comme mentionné ci-dessous.

Caméra prise en charge :

• Insta360 X5 - Recommandée par Dalux, nécessite une carte SD, par exemple une MicroSD V30
• Insta360 X4* - Nécessite une carte SD, p. ex. une MicroSD V30.

• Ricoh Theta Z1
• Ricoh Theta X - Veuillez noter que cette caméra sera sans suite d'ici la fin de 2025 début 2026.

*Veuillez noter que l'Insta 360 X4 Air n'est pas pris en charge.

Autres équipements :

Casque de sécurité : Le casque de chantier doit respecter vos directives locales de sécurité.

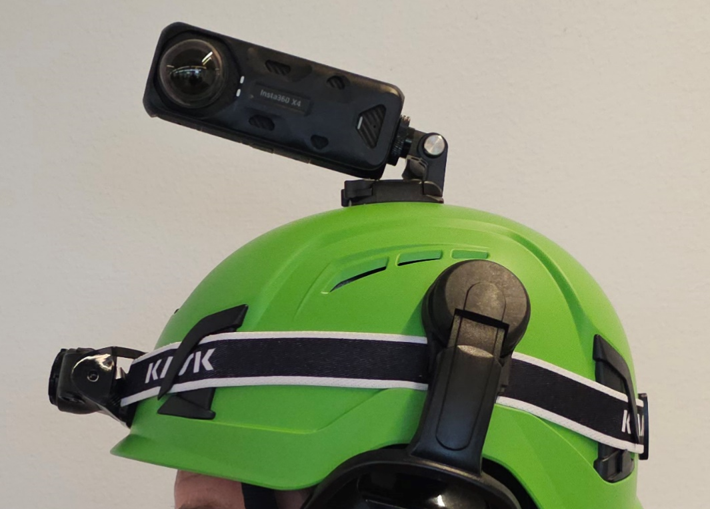

Support de caméra : un support de caméra 1/4" qui vous permet d'installer la caméra sur votre casque, exemples :

• Support de caméra GoPro (adaptateur pour 1/4" requis)
• Adaptateur de montage de caméra

Appareil mobile : L'appareil doit prendre en charge l'application mobile Dalux sur iOS ou Android.

Banque d'alimentation/batteries supplémentaires (facultatif) : Nous recommandons de transporter soit une banque d'alimentation soit des batteries rechargeables supplémentaires pour votre modèle de caméra.

Nous recommandons d'éviter les protège-objectifs avec les caméras Insta360 pour éviter les reflets et les distorsions. Si vous en utilisez un, sélectionnez l'option 'Lens Guard' dans les réglages de la caméra et assurez-vous qu'il est correctement installé pour éviter de bloquer l'objectif.

Qualité du modèle et du plan

Vous pouvez utiliser SiteWalk pour des projets BIM ainsi que pour des projets 2D uniquement. L'itinéraire placé sur vos plans dépendra du type et de la qualité de vos données.

Voici quelques conseils pour le meilleur résultat dans les projets 2D uniquement :

• Utilisez un plan architectural de haute qualité d'un seul étage.
• Idéalement, votre plan montre clairement des objets tels que les murs, les fenêtres, les portes et autres éléments.
• Le plan doit inclure ses informations d'échelle dans Dalux.
• Assurez-vous d'avoir un seul plan par dessin et aucune version superposée en cas de projets de rénovation.

Ne pas utiliser :

• Plans MEP
• Plans de plafond réfléchi
• Orthophotos
• Plans avec plusieurs étages
• Plans avec de nombreuses annotations et calques.

Bon exemple pour SiteWalk

Si vous avez des modèles 3D dans votre projet, suivez ces directives :

• Utilisez un modèle architectural du bâtiment qui inclut des objets comme les murs, fenêtres, portes, et autres éléments.
• Assurez-vous que vos niveaux sont créés à la bonne hauteur et que vos plans sont correctement mis à l'échelle et orientés.
• Évitez plusieurs versions de design dans le même bâtiment. Vous pouvez lier différents modèles de discipline à un bâtiment, mais pas différentes versions du même design, comme avant et après rénovation.
• Évitez les types géométriques généraux dans votre modèle BIM, tels que l'IFCElementProxy. Des types comme celui-ci peuvent diminuer la précision du résultat.

Planification de votre itinéraire et de votre calendrier

Les SiteWalks réguliers vous permettent de suivre l’avancement de votre projet pendant toute la phase de construction. Pour une comparaison facile et une documentation complète, il est recommandé d’effectuer des SiteWalks à intervalles réguliers de

• Haute activité (installations MEP, finitions intérieures, etc.) : hebdomadaire
• activité régulière (travaux de béton, façade, etc.) : toutes les deux semaines
• faible activité (zones de construction terminées/en pause) : mensuelle

Des intervalles plus courts dans les zones à forte activité garantissent une documentation adéquate et réduisent le risque de manquer des informations essentielles.

Planifiez votre ou vos itinéraires en conséquence. Parcourez approximativement le même itinéraire à chaque fois pour comparer facilement vos images. Suivez ces recommandations pour planifier vos itinéraires et obtenir les meilleurs résultats :

• Début et fin - Sélectionnez des emplacements facilement identifiables sur les plans (par exemple, des portes) distants d'au moins 10 mètres. Assurez-vous de sélectionner les bons points sur le plan.
• Rester sur le même étage - Vous ne pouvez enregistrer qu'un étage par vidéo. Restez sur le même étage et démarrez un nouvel enregistrement sur un nouvel étage.
• Know where to go - L'itinéraire est plus facile si vous savez où vous allez. Jetez un œil au chantier d'abord et identifiez les endroits que vous souhaitez visiter. Soyez cohérent dans vos parcours, car cela facilite la comparaison des images par la suite.
• Revisiter les positions - Il est toujours bon de parcourir deux fois la même zone. Cela aide le système à reconnaître les endroits où vous êtes passé et améliore le parcours du SiteWalk.
