Comment afficher et comparer les SiteWalks

Cet article couvre comment afficher, comparer, et exporter les SiteWalks.

SiteWalk vous permet de prendre des photos de l'avancement du projet en parcourant le chantier avec une caméra 360° reliée à l'application mobile Dalux.

Vous pouvez utiliser SiteWalk pour

• Documentation visuelle rapide et facile de l'avancement ou de l'état tel que construit
• de l'enregistrement photo 360°, intégré aux fonctionnalités de Dalux Field
• Comparer différents points dans le temps ou avec le modèle BIM.

Vous pouvez voir comment enregistrer des SiteWalks dans cet article : Comment enregistrer un SiteWalk

Comment accéder aux SiteWalks enregistrés


Vous pouvez accéder aux SiteWalks soit dans Position soit dans Field.

Les SiteWalks peuvent être affichées sur un plan d'étage avec une visualisation du chemin parcouru. Pour cela, allez à Position et trouvez le plan d'étage sur lequel les SiteWalks ont été réalisés.

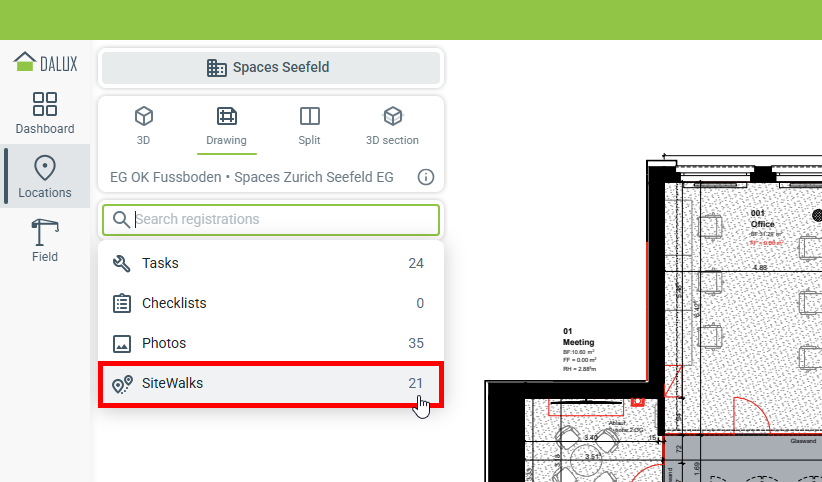

Dans le menu latéral, vous pouvez filtrer sur SiteWalks.

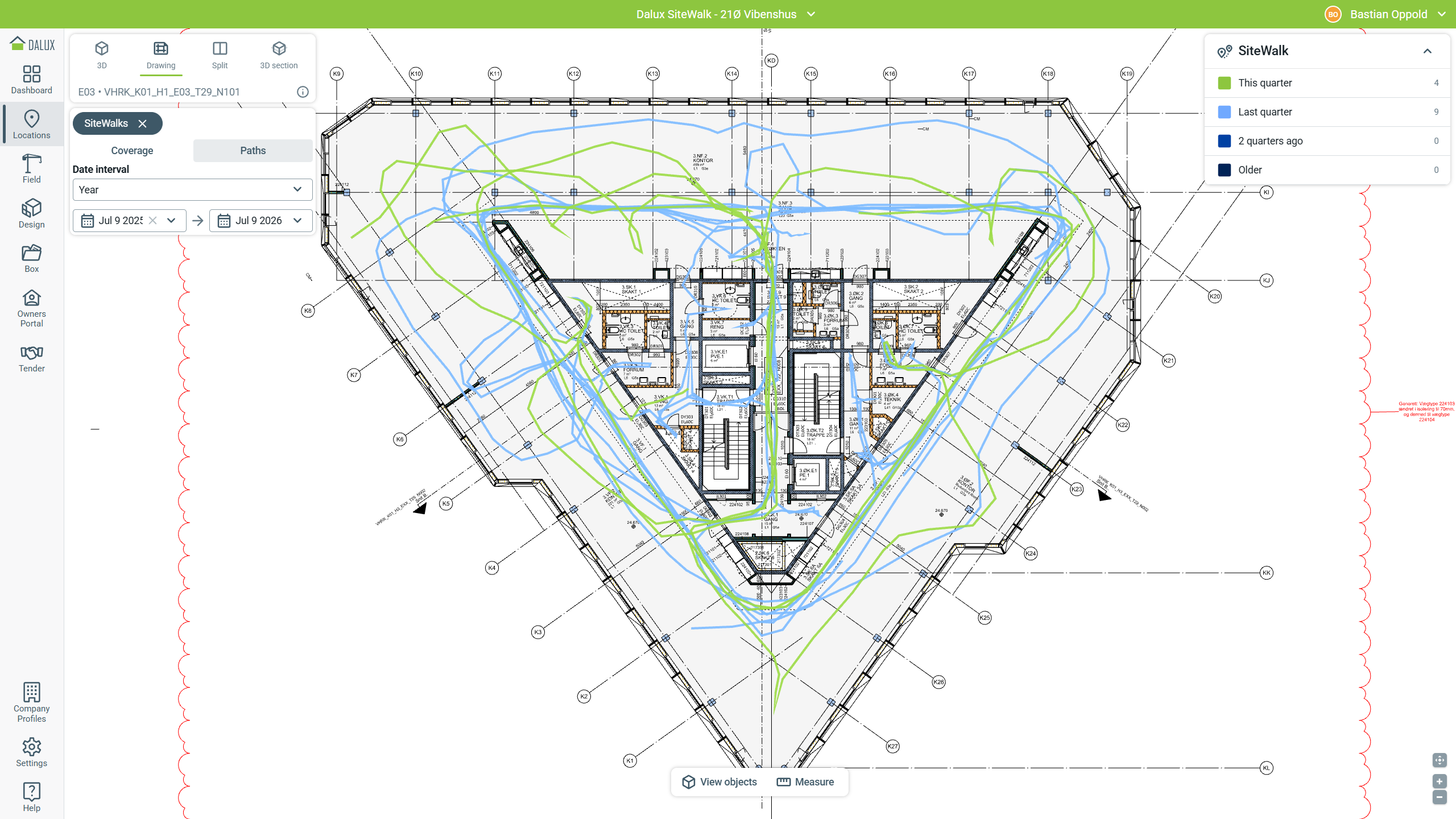

Cela affichera les SiteWalks effectuées sur le plan d'étage. Vous pouvez utiliser le menu latéral pour filtrer les SiteWalks affichées en fonction d'une plage de dates.

La couleur des chemins de la SiteWalk changera en fonction du filtre temporel sélectionné.

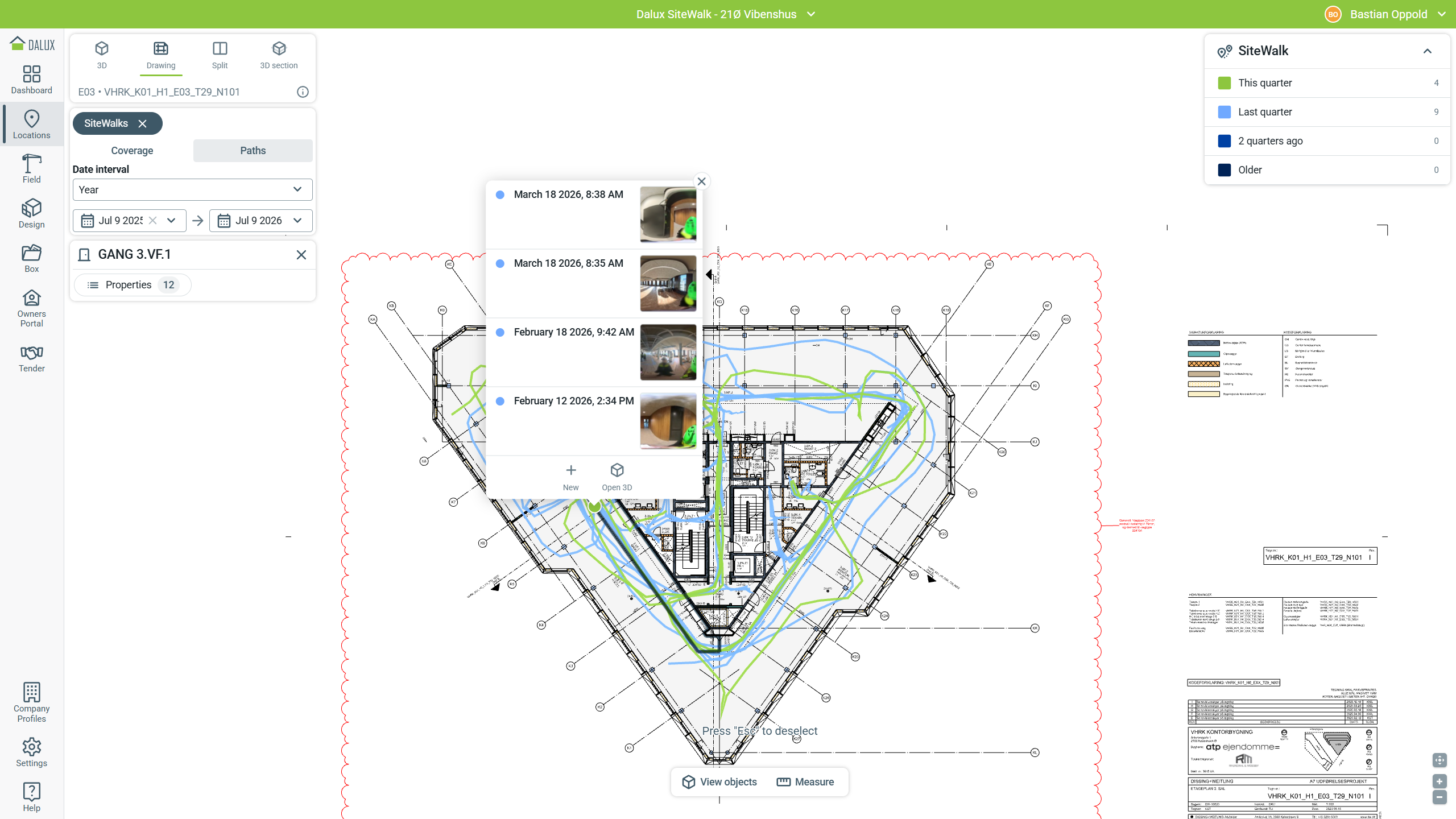

Vous pouvez cliquer sur les lignes de la SiteWalk pour afficher les différentes dates. S'il y a plusieurs SiteWalks à la même position, les plus récentes seront affichées en mettant le plus récent en haut.

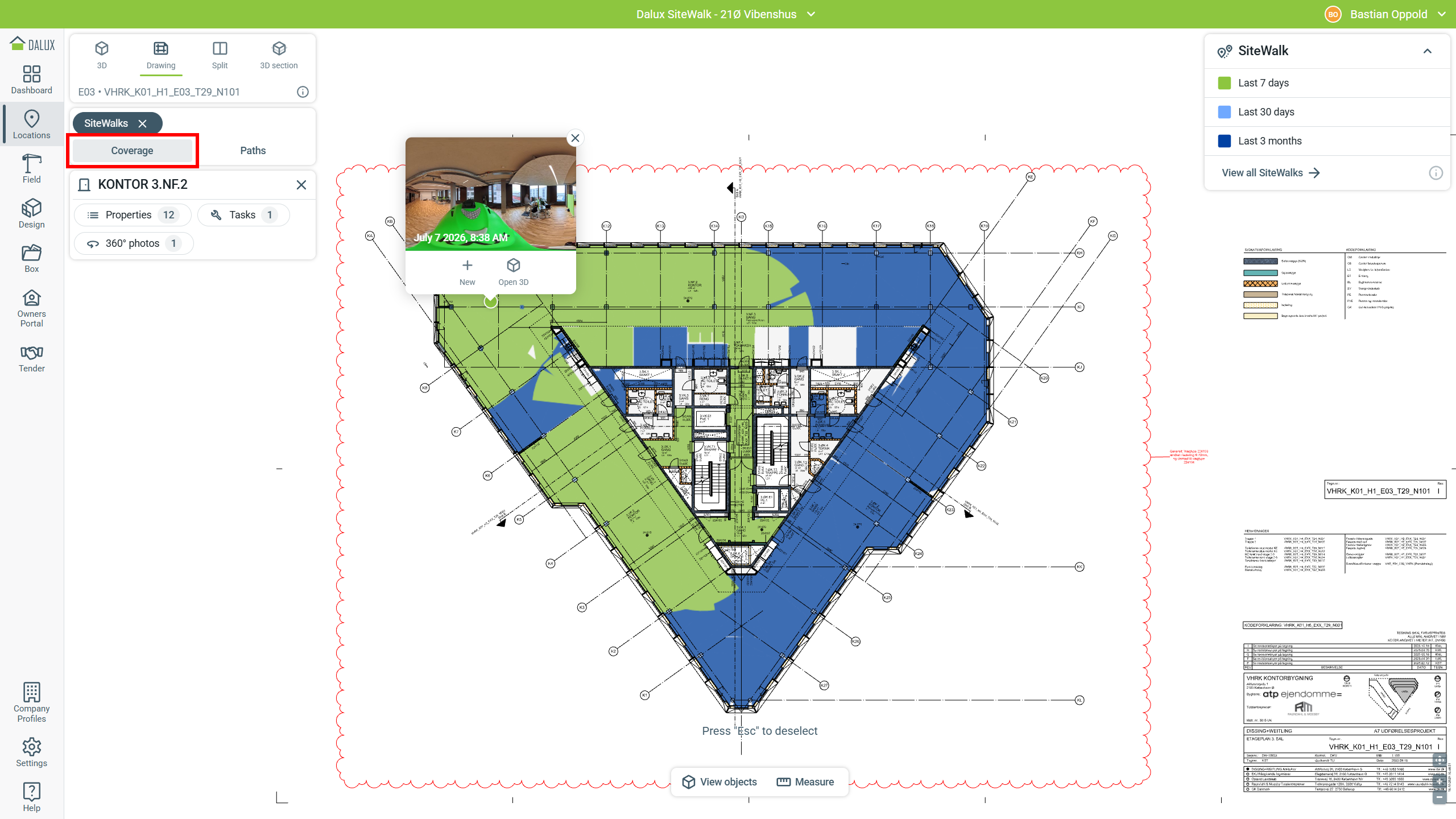

Passez à l’Affichage de couverture pour voir quels espaces ont été enregistrés au cours des 3 derniers mois et quelles Captures pourraient être obsolètes.

 Vous pouvez cliquer sur l'une des vignettes de la SiteWalk pour les ouvrir.

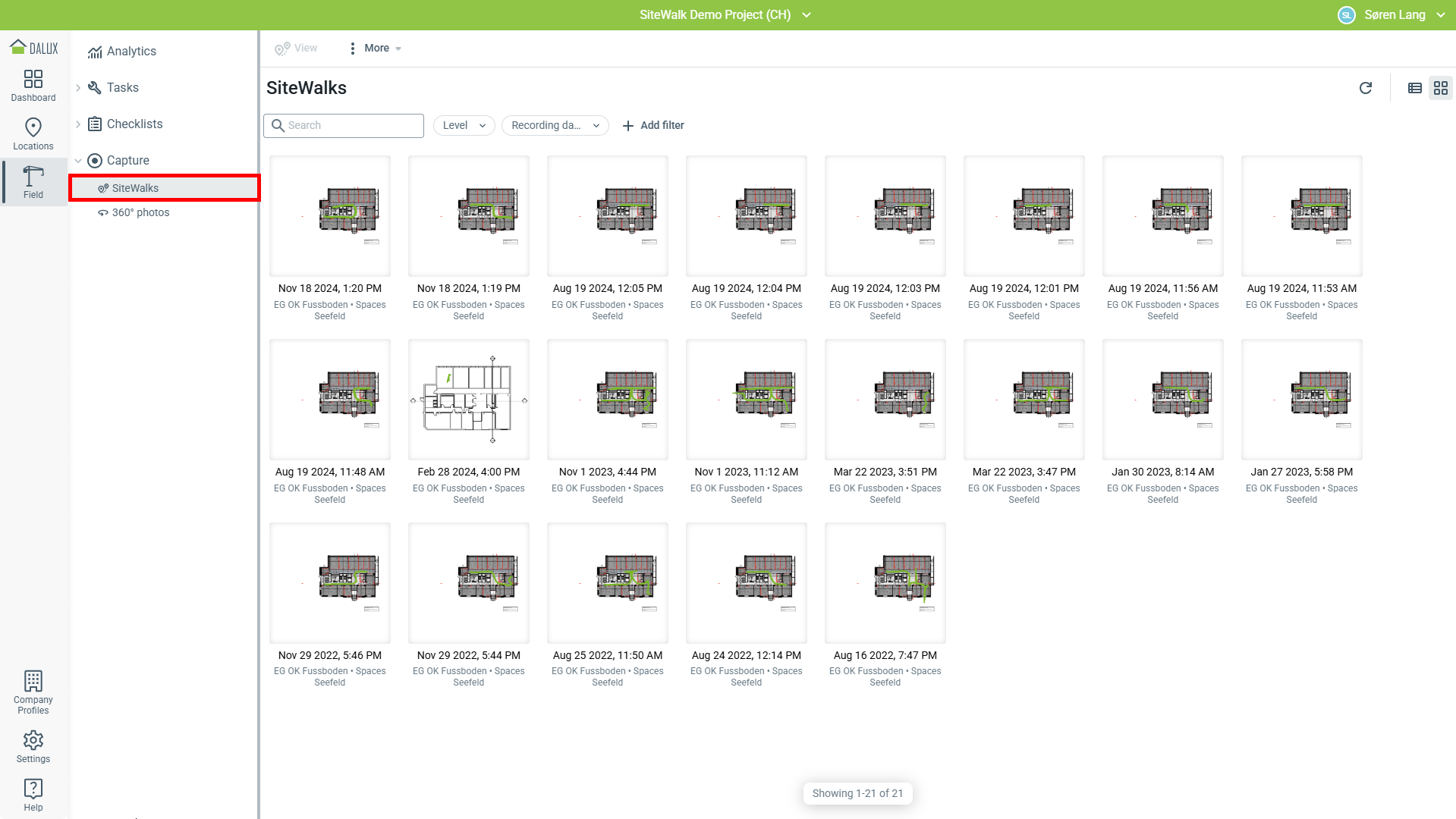

Pour obtenir un aperçu de tous les SiteWalks réalisés sur le projet, allez à Field Capture SiteWalks.

Dans cette vue, vous pouvez voir toutes les SiteWalks réalisées. L'affichage en grille est groupé par niveau et affichera une miniature du plan d'étage et du chemin de la SiteWalk.

Si nécessaire, vous pouvez également passer à un aperçu de liste et revenir en utilisant les icônes /.

Vous pouvez accéder à la SiteWalk directement en double-cliquant sur une vignette ou une SiteWalk dans l'aperçu de liste. Cela ouvrira l'enregistrement individuel de la SiteWalk.

Afficher et naviguer dans les SiteWalks

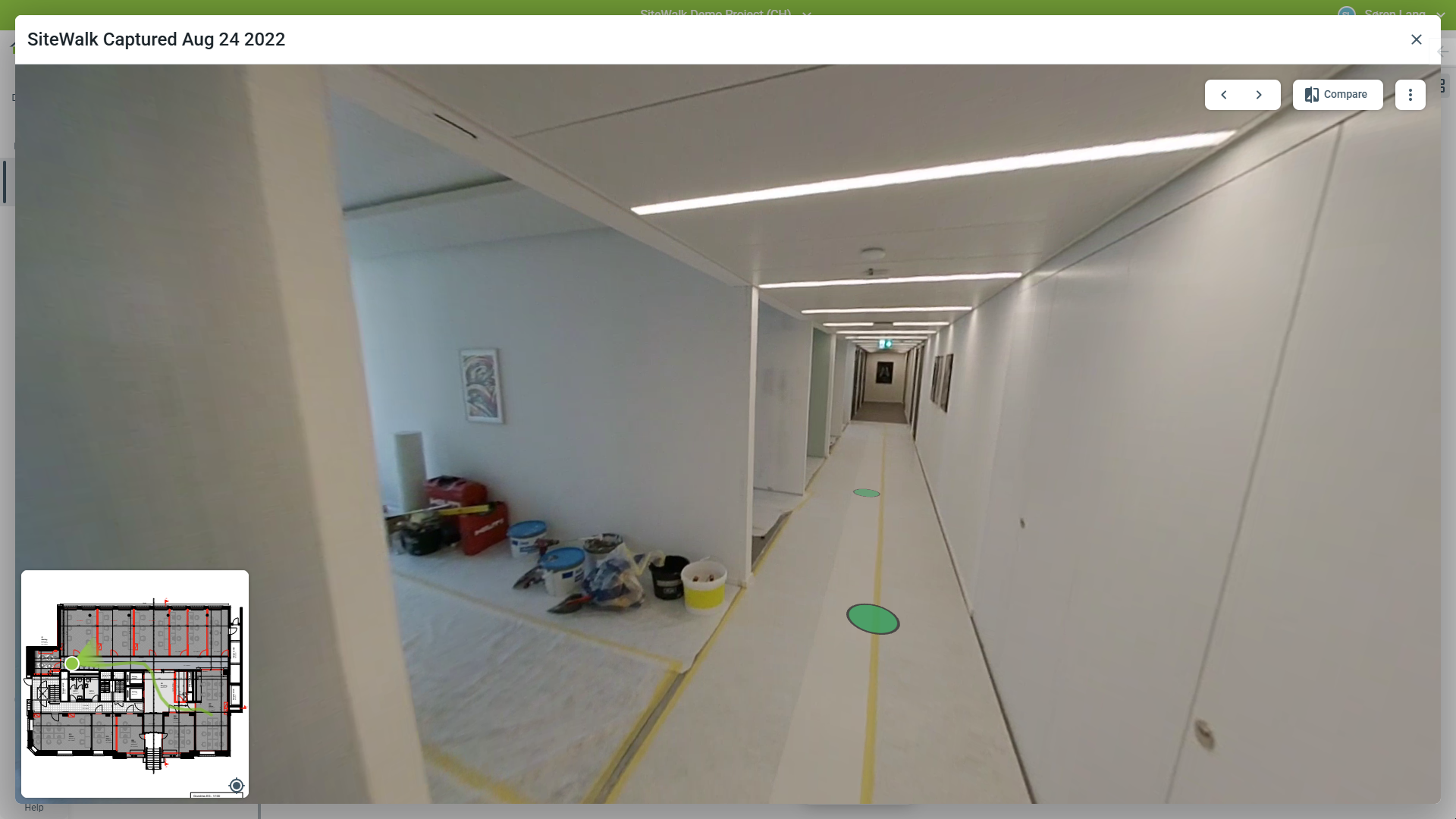

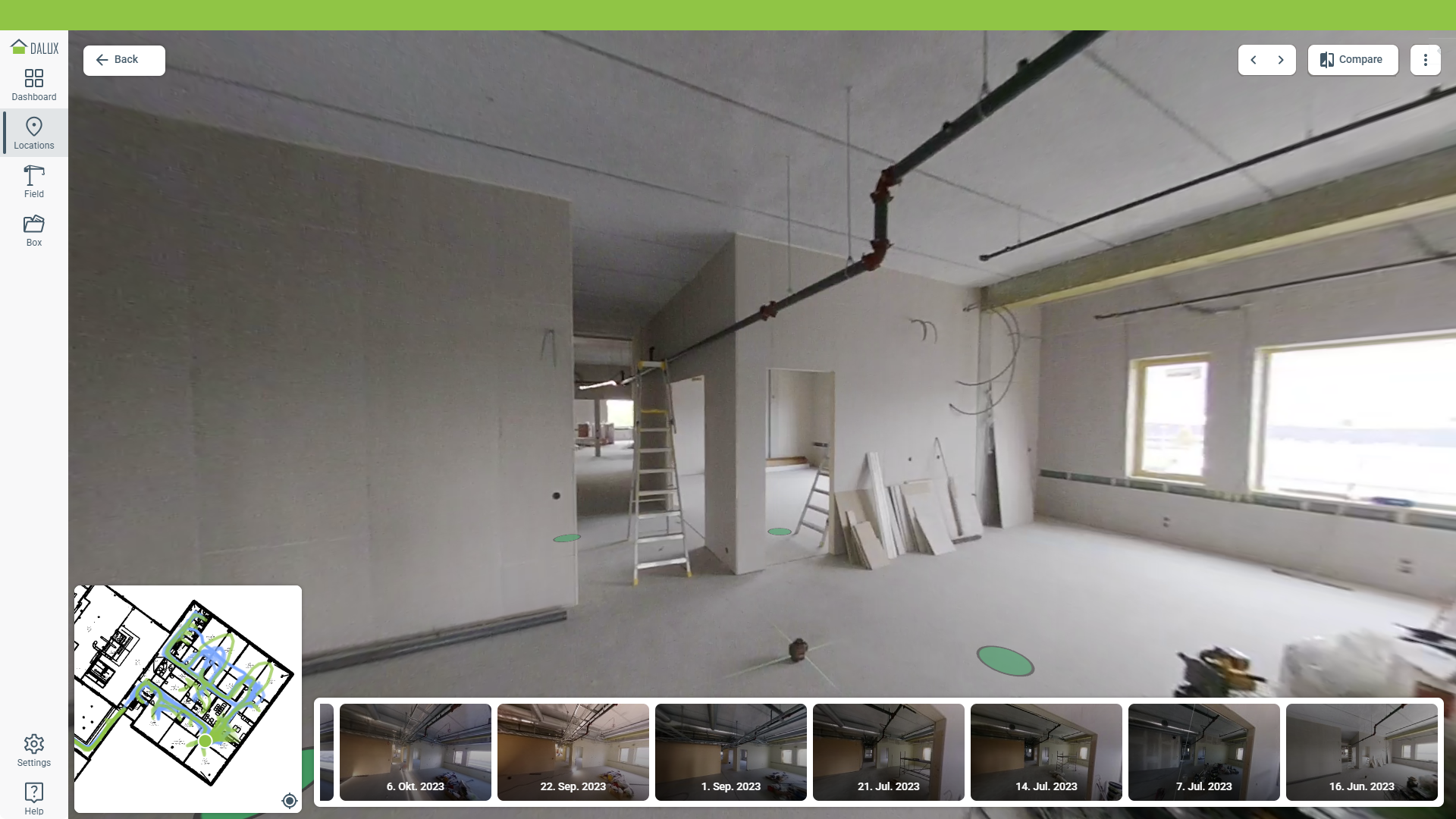

Lorsque vous consultez un SiteWalk, cliquez et faites glisser pour regarder autour de vous. Utilisez le bouton central de la souris pour zoomer et la barre d'espace pour réinitialiser le niveau de zoom.
Sélectionnez les points verts pour naviguer vers une aire spécifique. Pour une navigation étape par étape, utilisez les touches fléchées gauche et droite (en haut à droite) pour passer d'une position à l'autre.

Vous pouvez également cliquer sur un point de la SiteWalk dans la mini-carte pour sauter à ce point de la SiteWalk.

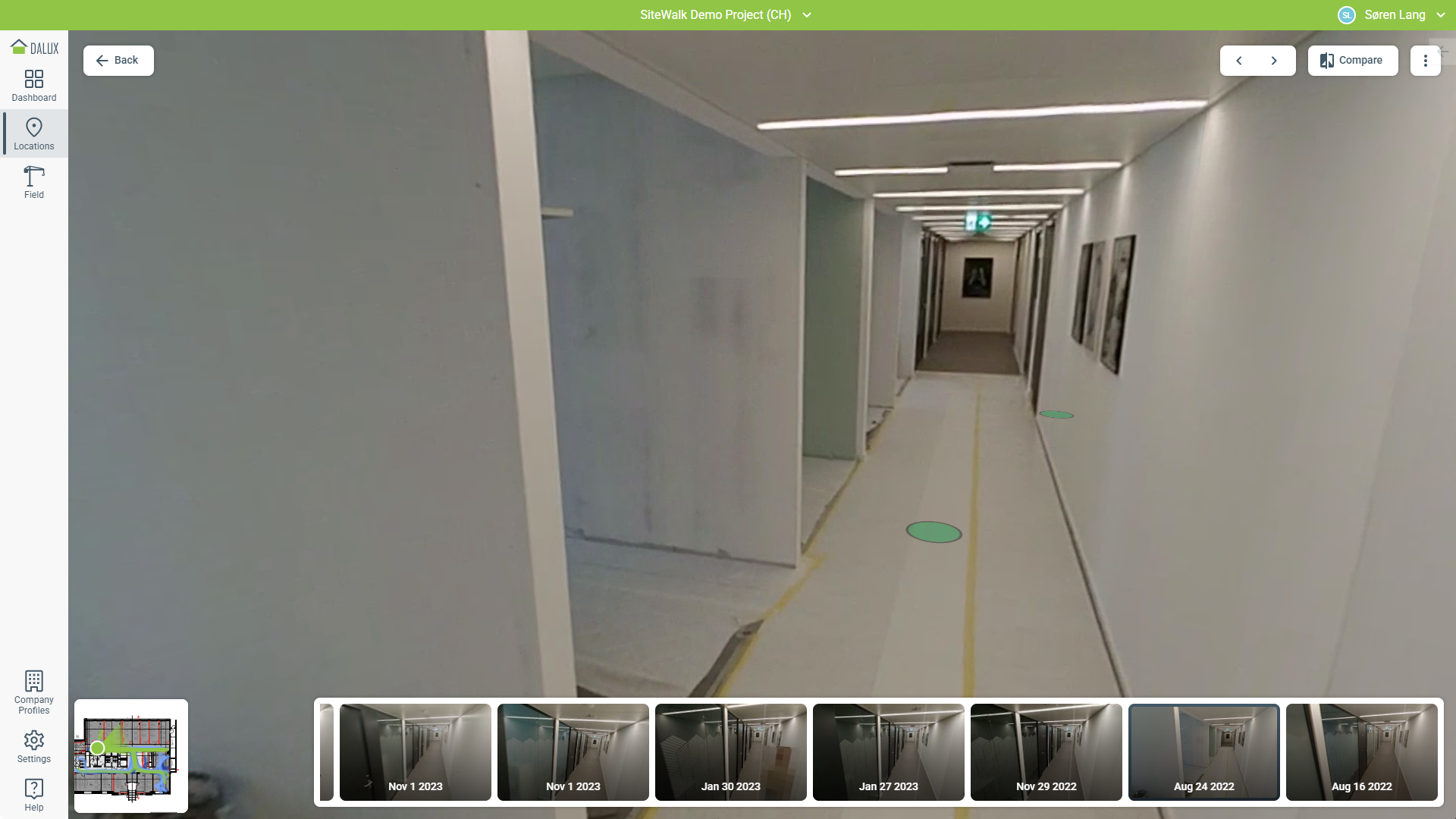

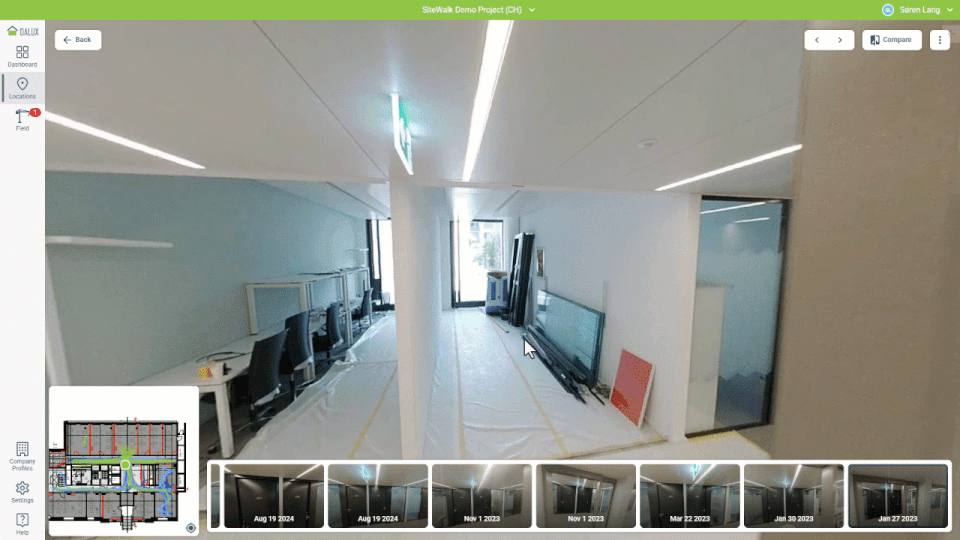

S'il y a plusieurs SiteWalk, vous pouvez utiliser la barre de défilement des vignettes en bas pour accéder à une SiteWalk d'une autre date à la même position.

Créer des tâches dans les SiteWalks

Lorsque vous affichez des SiteWalks, il est également possible de cliquer n'importe où sur l'image pour créer une nouvelle tâche.

Cliquez sur l'image, puis sur Nouvel enregistrement, et ensuite sélectionnez le type de tâche.

Ce faisant, une version recadrée de la SiteWalk sera ajoutée à la tâche.

Vous pouvez également ajouter des annotations aux captures d'écran.

Comment comparer les SiteWalks

Si plusieurs SiteWalks ont été effectuées dans la même zone, il est possible de les comparer côte à côte. Cela facilite le suivi de l'avancement des travaux, si les SiteWalks sont terminées selon un calendrier régulier.

Il est également possible de comparer une SiteWalk au modèle 3D du Bâtiment.

Pour commencer à comparer les SiteWalks, ouvrir une SiteWalk selon l'une des méthodes décrites ci-dessus.

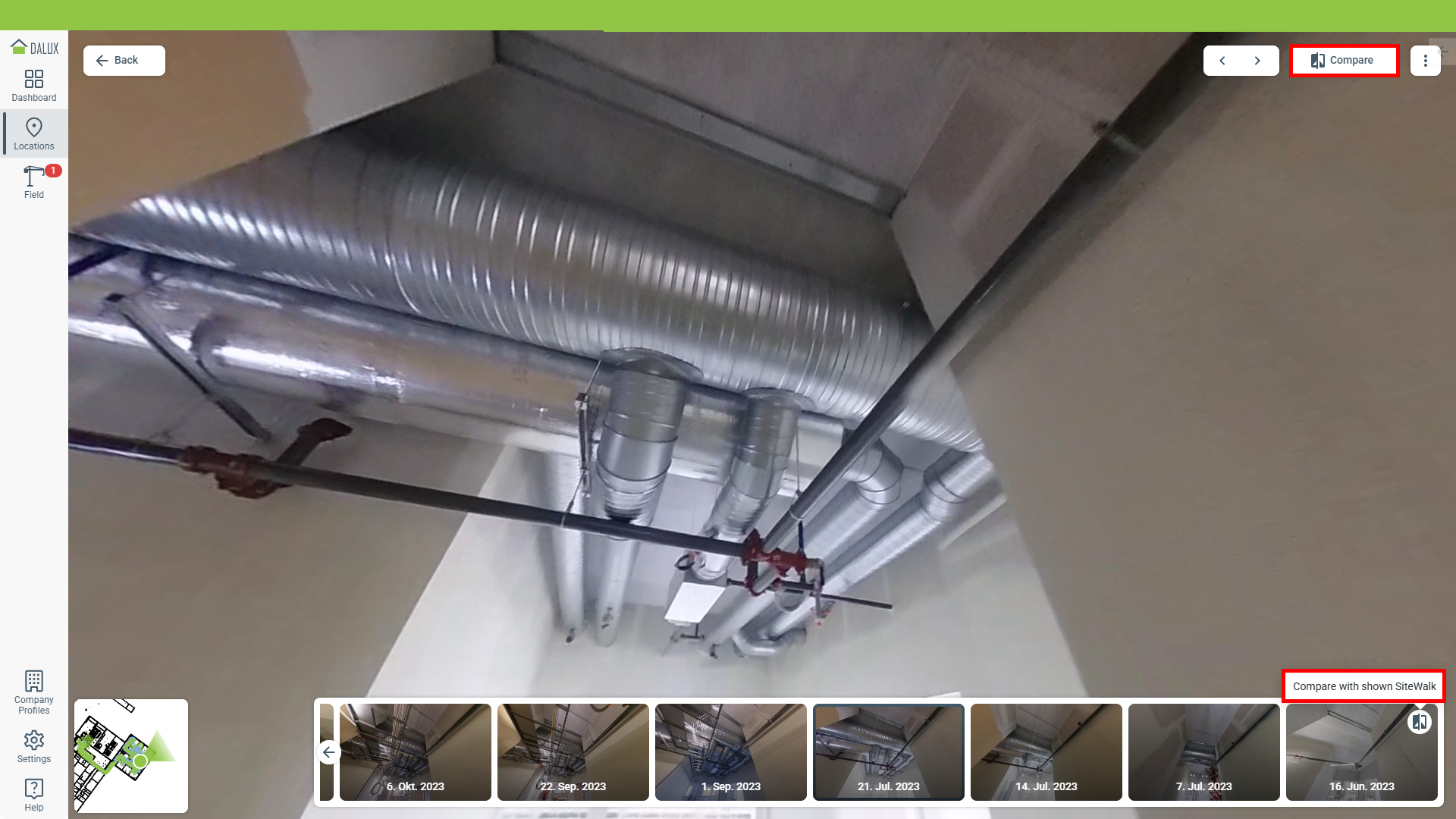

Utilisez le menu des vignettes pour trouver la SiteWalk que vous souhaitez comparer avec, puis cliquez sur 'Comparer avec la SiteWalk affichée' pour comparer les deux.

Vous pouvez également cliquer Comparer dans le coin supérieur droit

Par défaut, la comparaison s'ouvrira avec la SiteWalk sélectionnée et la plus récente.

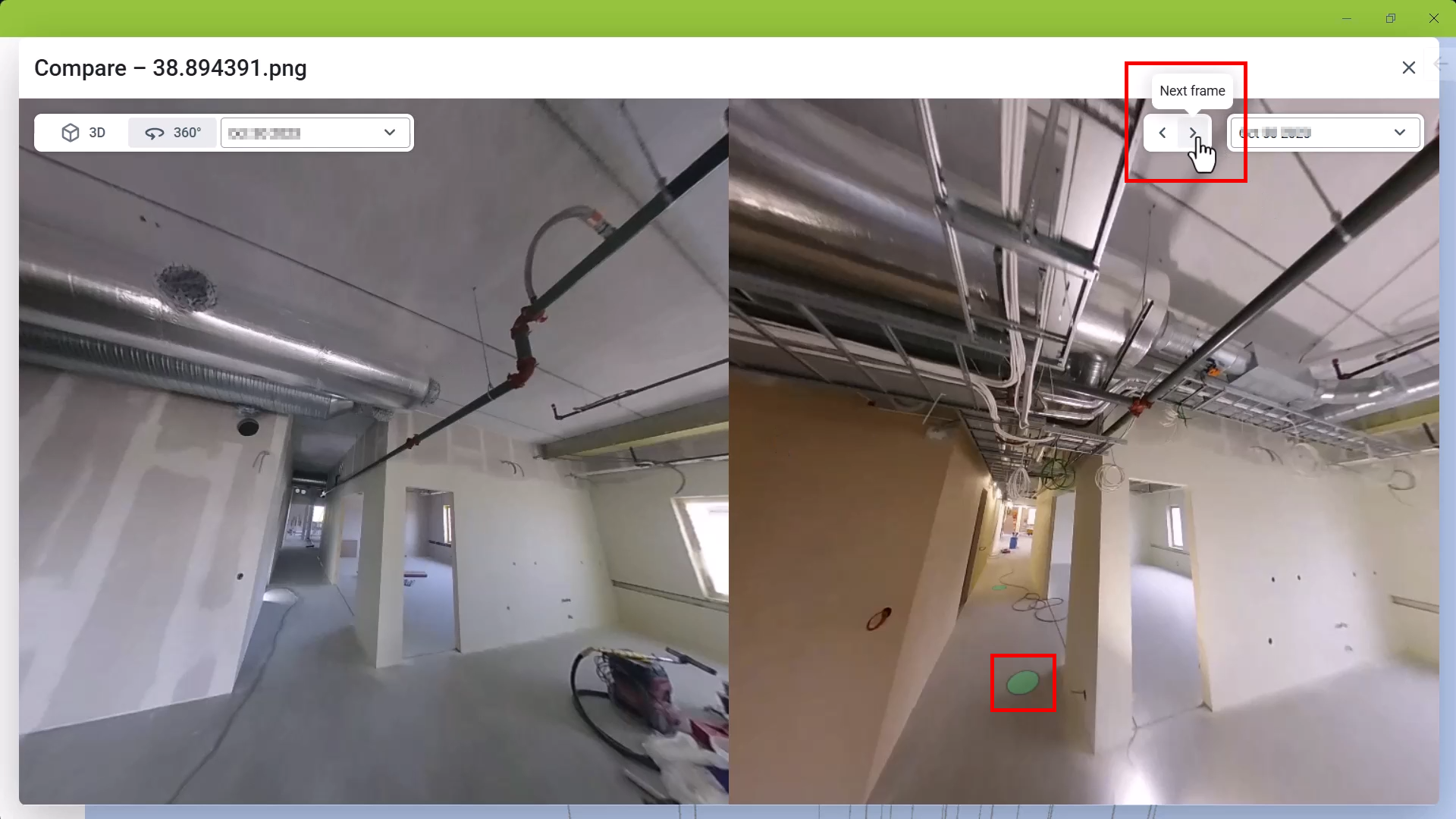

Vous pouvez également modifier la comparaison entre deux SiteWalks en sélectionnant une autre date dans le menu déroulant. Lors de la comparaison des SiteWalks, les affichages sont automatiquement synchronisés.

Comparez un SiteWalk avec le Modèle 3D, en cliquant sur 3D.

Lorsque vous comparez un SiteWalk, cliquez et faites glisser pour regarder autour de vous. Utilisez le bouton central de la souris pour zoomer et la barre d'espace pour réinitialiser le niveau de zoom.
Sélectionnez les points verts pour naviguer vers une aire spécifique. Pour une navigation étape par étape, utilisez les touches fléchées gauche et droite (en haut à droite) pour passer d'une position à l'autre.

Exporter les SiteWalks

Vous pouvez exporter des SiteWalks De Dalux en tant que PDF interactif. Ce PDF vous permet d'accéder aux photos 360° depuis le SiteWalk sur votre ordinateur.

Pour exporter une SiteWalk, aller à :

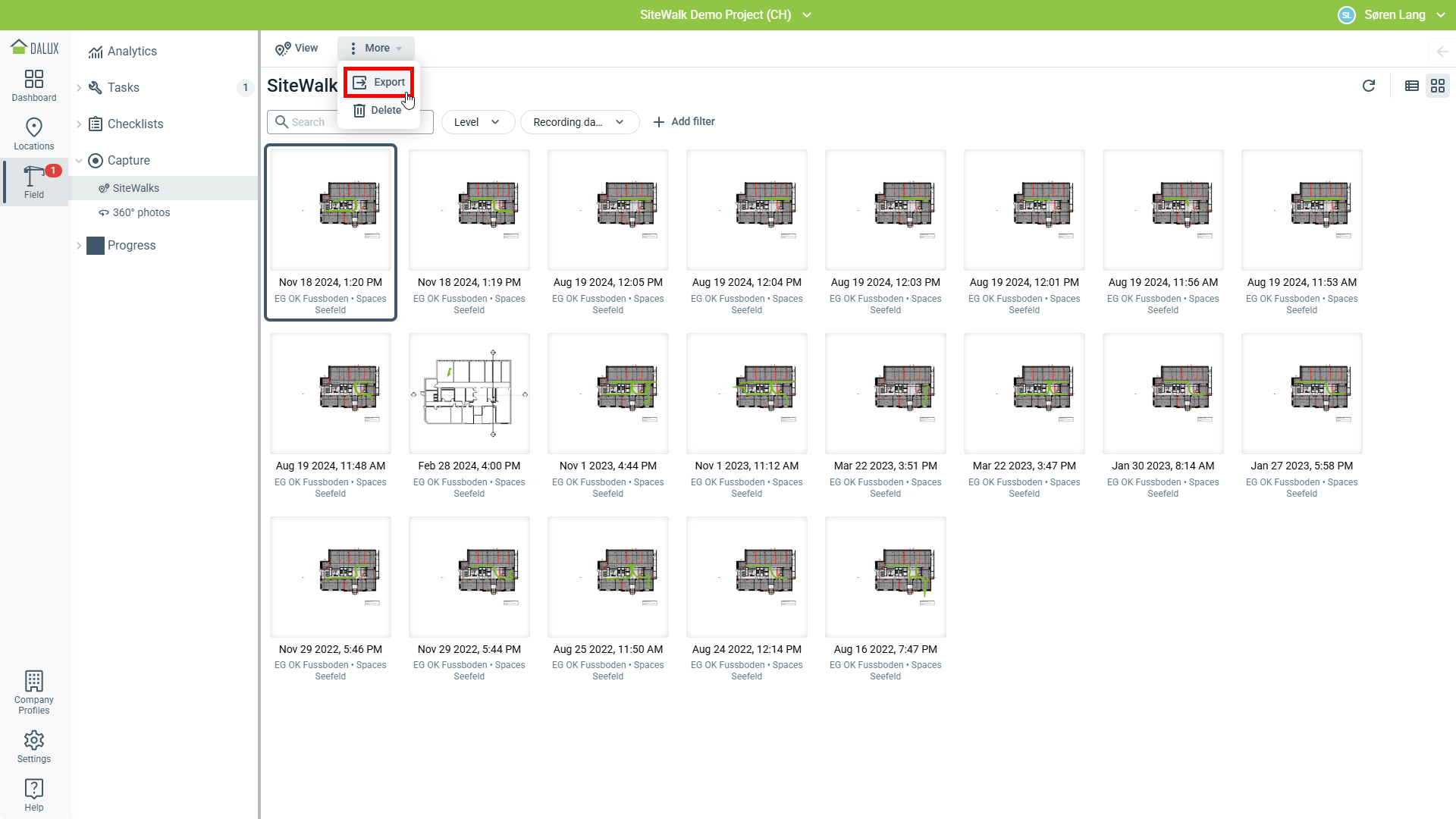

Field Capture SiteWalks Sélectionner un SiteWalk spécifique Exporter.

Cela exportera la SiteWalk dans un format .zip. L'exportation inclut :

• Un plan d'étage, avec chaque position des Photos 360° prises pendant la SiteWalk
• Chaque photo 360° prise pendant la SiteWalk
• Un visualiseur d'images panoramiques

En cliquant sur différents points dans le plan, vous pouvez ouvrir directement les photos 360°. Vous pouvez également naviguer à travers les Images comme lorsque vous affichez la SiteWalk dans Dalux.

La fonctionnalité d 'export vous permet de partager les SiteWalks avec des Utilisateurs qui n'ont pas Dalux. Une fois exportée et téléchargée, vous pouvez accéder à la SiteWalk sans connexion internet.
