Dans cet article, vous pouvez lire sur les fichiers de données BIM et comment les utiliser dans Dalux.
Avec les fichiers de données BIM, vous pouvez ajouter des propriétés et des valeurs de propriétés aux modèles BIM dans Dalux sans besoin de logiciel externe. Cela permet aux différentes parties du projet d'ajouter des informations sur les objets du modèle, par exemple des notes/spécifications de résistance au feu directement à l'intérieur de Dalux.
Comment créer un fichier de données BIM
Autorisations utilisateur
Les fichiers de données BIM peuvent être créés par les administrateurs de projet et les responsables de la planification du projet. Ils sont uniquement disponibles dans Dalux Box Pro. Les fichiers de données BIM n'ont pas besoin d'être activés.
Pour ajouter des valeurs de propriété à un fichier de données BIM, vous devez avoir des autorisations d'écriture dans le dossier où le fichier est enregistré.

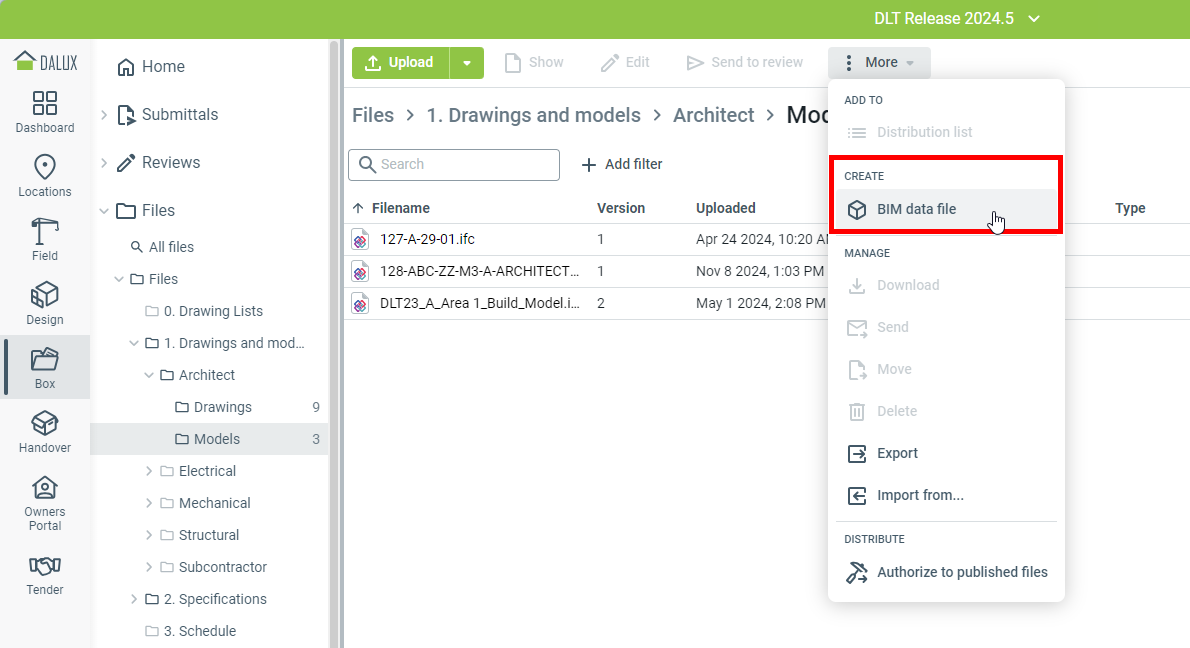

Pour créer un fichier de données BIM, allez sur:Box
Tous les fichiers ou un dossier spécifique
Plus
Fichier de données BIM.
Informations techniques
Vous ne pouvez créer un fichier de données BIM que si :
- Votre bâtiment est publié dans les Positions
- Votre bâtiment a des modèles 3D
Si vous utilisez des modèles de dénomination de fichier requis, le nom du fichier de données BIM doit correspondre aux exigences du modèle de dénomination de fichier.
Donnez un nom au fichier, et sélectionnez le dossier dans lequel enregistrer le fichier. Si vous créez un fichier de données BIM à partir d'un dossier spécifique, le fichier de données BIM sera automatiquement enregistré dans ce dossier.
Une nouvelle fenêtre s'affichera, dans laquelle vous sélectionnez pour quel bâtiment vous créez le fichier de données BIM. Une fois un bâtiment sélectionné, vos modèles 3D s'affichent.
Ajouter des filtres et des propriétés à un fichier de données BIM

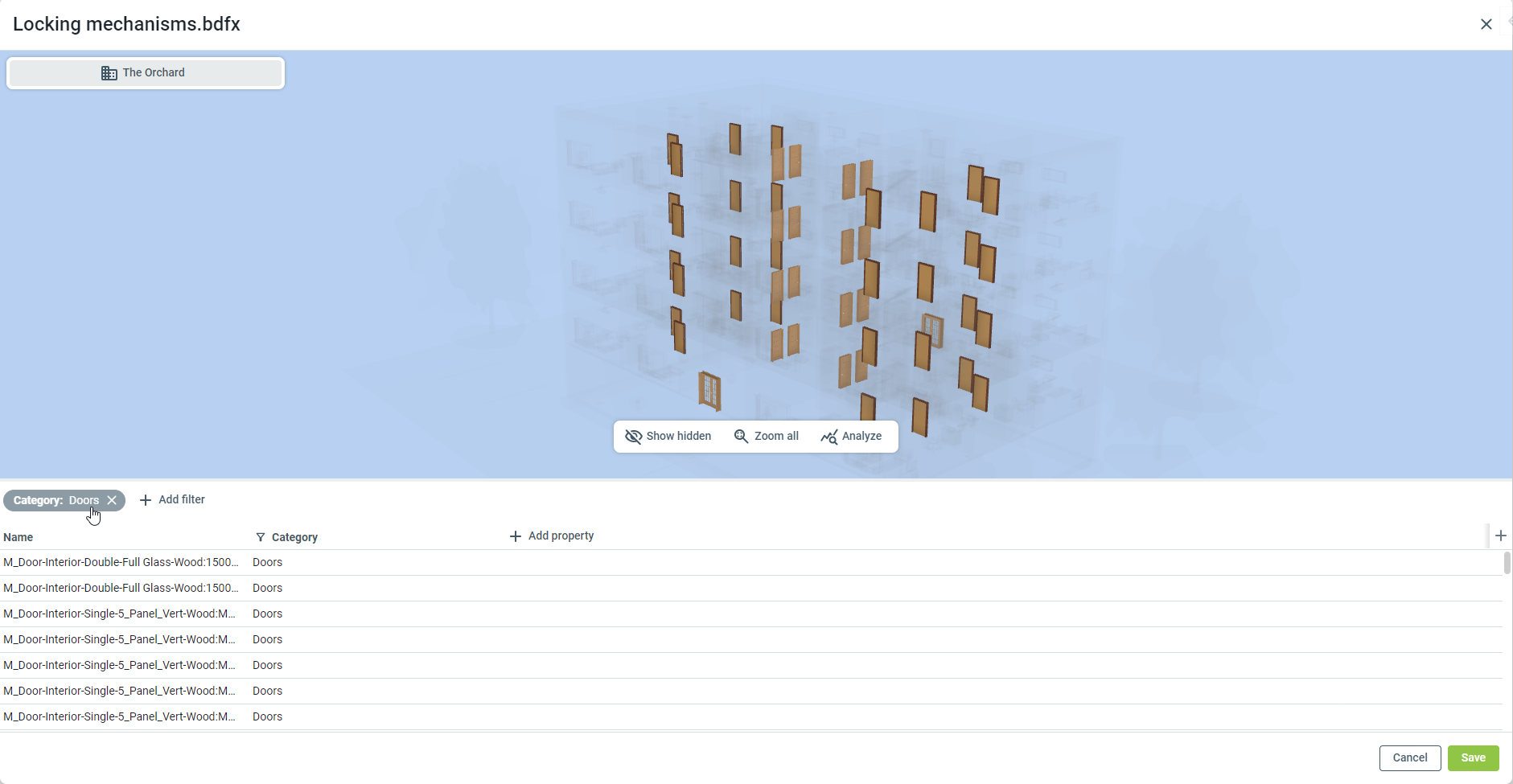

Vous pouvez utiliser des filtres pour réduire les éléments du modèle auxquels vous souhaitez ajouter une propriété. Le filtre est enregistré dans le fichier de données BIM.
Si vous souhaitez en savoir plus sur l'utilisation des filtres dans Position, vous pouvez lire cet article : Filtres et visualisation dans Position.
Cliquez Ajouter propriété dans la liste pour commencer à ajouter une nouvelle propriété.

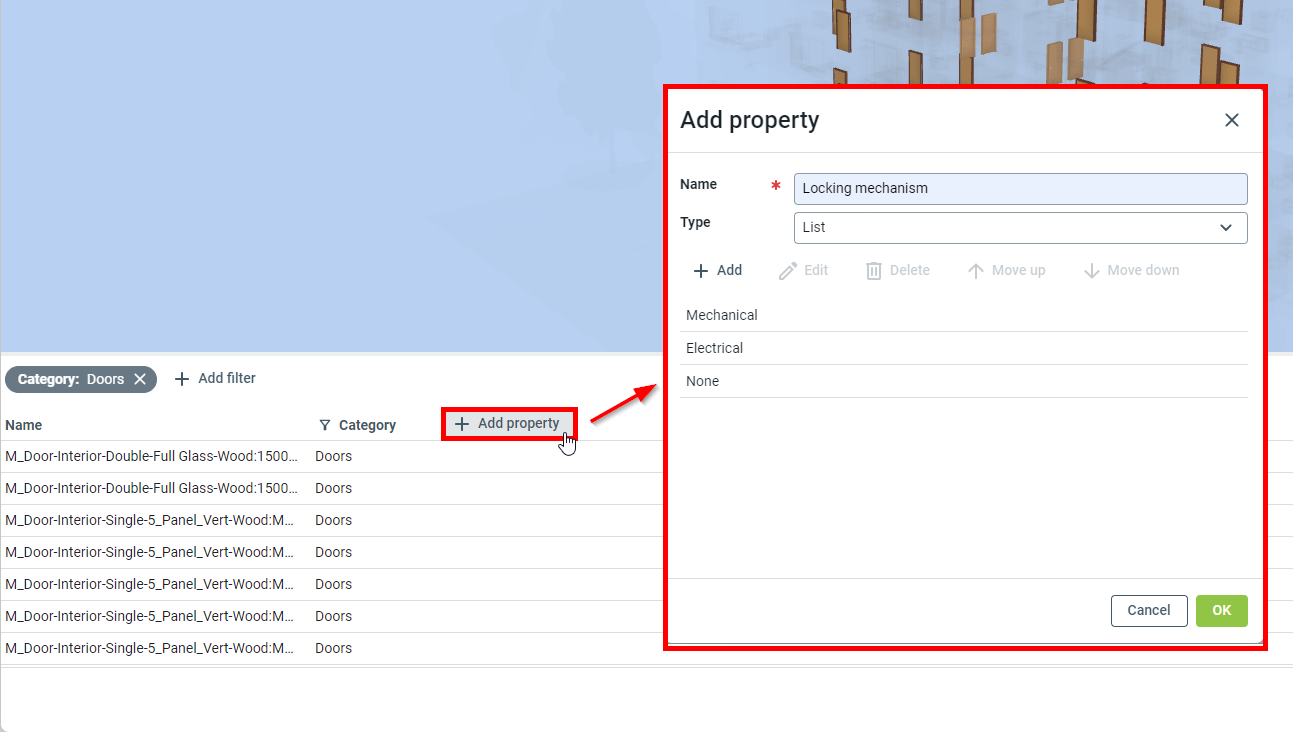

Lors de l'ajout d'une propriété, vous devez d'abord lui donner un nom, puis sélectionner le type que la propriété doit avoir. Vous pouvez sélectionner entre :
- Texte : Un champ de texte pour un texte personnalisé non spécifié.
- Nombre : Uniquement pour les nombres. Vous écrivez soit des entiers soit des décimales. Lors de l'utilisation du type nombre, vous pouvez également ajouter une unité.
- Liste : Une liste prédéfinie de valeurs parmi lesquelles sélectionner. Une seule valeur peut être sélectionnée dans la liste pour chaque objet.
Après avoir ajouté au moins une propriété, le fichier de données BIM est maintenant prêt à être rempli. Cliquez sur 'Enregistrer' pour enregistrer vos modifications.
Informations techniques
Une fois que des propriétés ont été ajoutées au fichier de données BIM et que vous cliquez sur 'Enregistrer', vous ne pouvez plus ajouter, éditer ou supprimer des propriétés du fichier - seulement changer les valeurs des propriétés. Si vous avez besoin de plus de propriétés, vous devrez créer un fichier séparé.
Lorsque vous enregistrez le fichier de données BIM, le fichier doit être traité avant que les données ne soient visibles dans Position.
Comment ajouter des valeurs de propriété à un fichier de données BIM
Autorisations utilisateur
Pour ajouter des valeurs de propriété à un fichier de données BIM, vous devez avoir des autorisations d'écriture dans le dossier où le fichier est enregistré. Les administrateurs de projet et les responsables de la planification du projet peuvent également ajouter des valeurs de propriété au fichier de données BIM.
Pour commencer à ajouter des valeurs de propriété à un fichier de données BIM, localisez d'abord le fichier dans Box.
Sélectionnez le fichier et double-cliquez ou cliquez sur Afficher pour l'ouvrir.
Lorsque vous cliquez sur un objet dans le visualiseur BIM, l'objet correspondant dans la vue liste sera mis en surbrillance. Si vous cliquez sur une ligne dans la vue liste, le visualiseur BIM mettra automatiquement en surbrillance et effectuera un zoom sur l'objet correspondant.

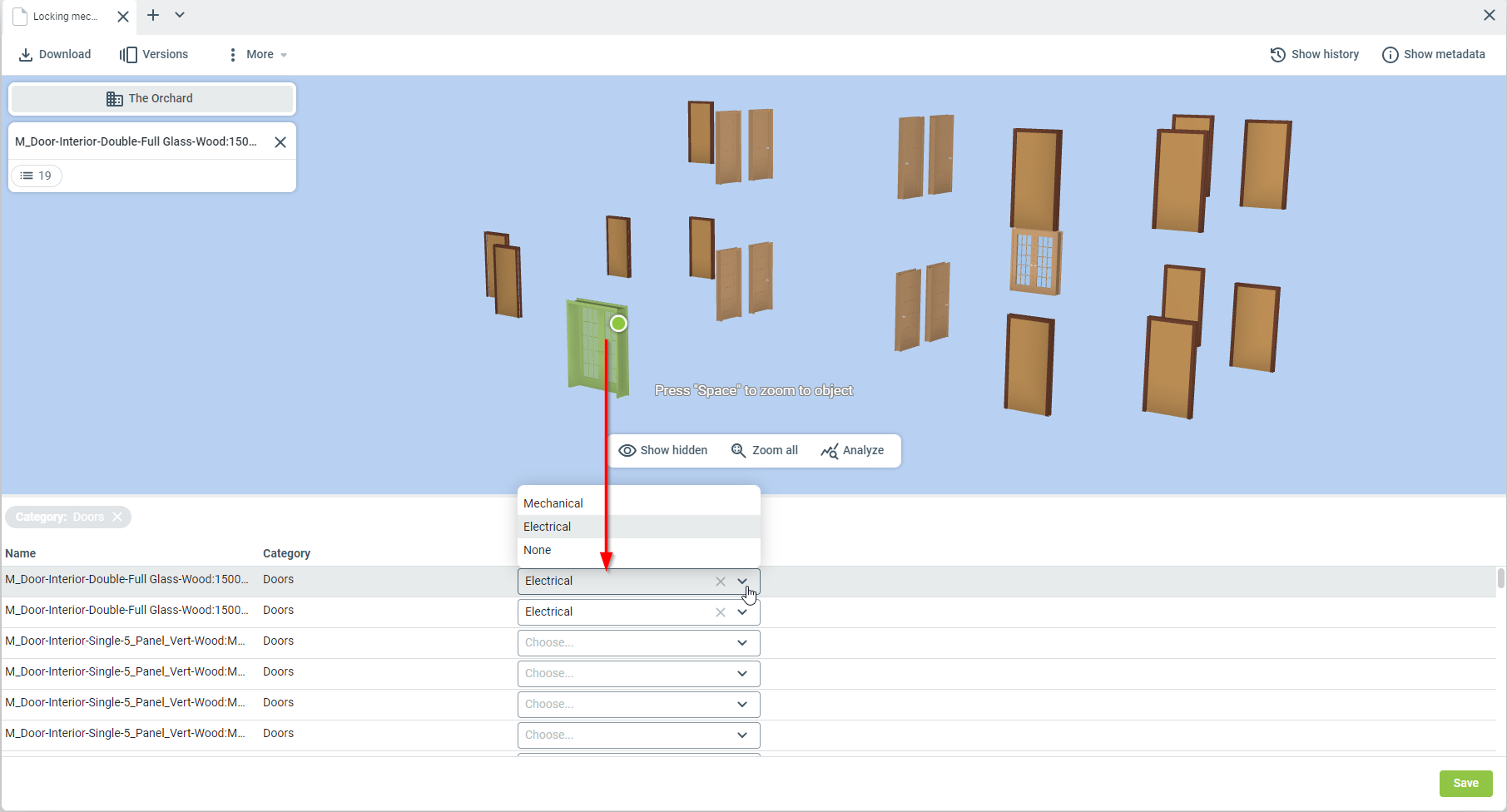

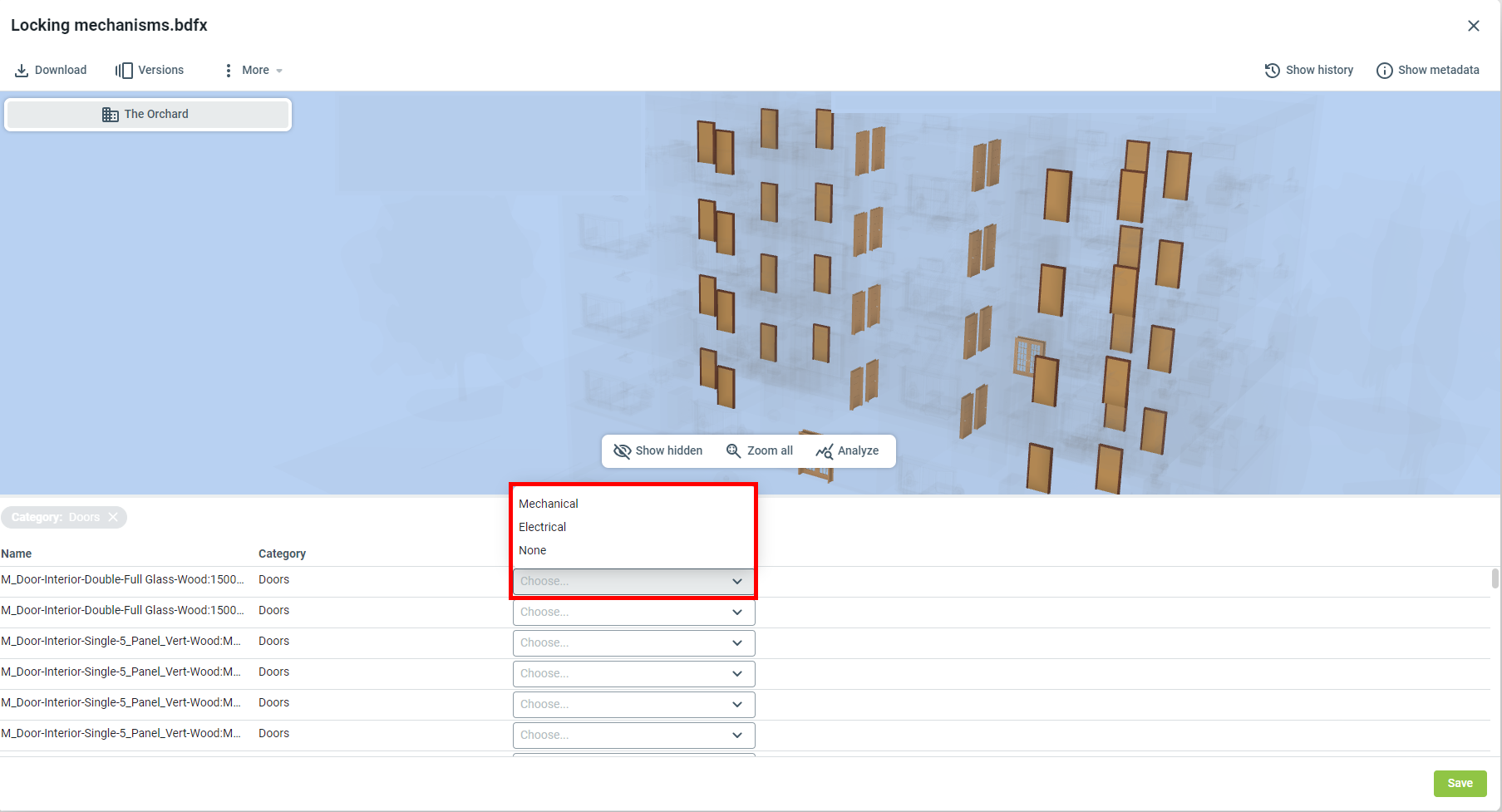

Vous pouvez remplir les valeurs de propriété en saisissant vos valeurs (pour le texte et les nombres) ou en sélectionnant la valeur dans la liste prédéfinie.
Une fois que vous avez ajouté les valeurs de propriétés, n'oubliez pas de cliquer sur 'Enregistrer'.
Remarque
Lorsque vous enregistrez un fichier de données BIM, il doit être traité avant que les données soient disponibles dans Position. Il peut falloir un peu de temps avant que ces modifications ne soient disponibles. Si vous ne voyez pas vos modifications, veuillez patienter un peu et réessayer plus tard.

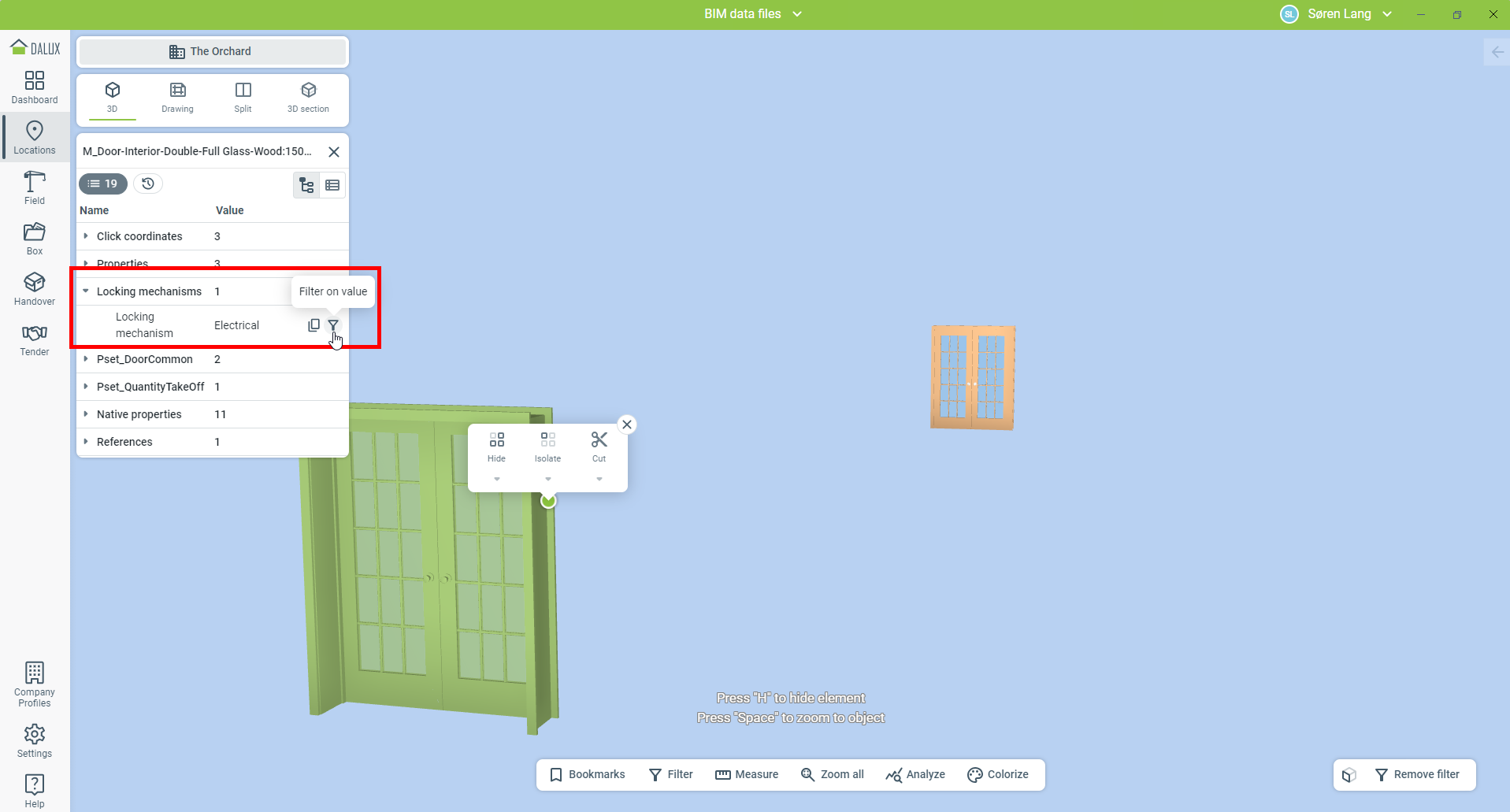

Une fois le fichier traité, les propriétés et les valeurs peuvent être consultées dans Position. Vous pouvez rechercher et utiliser des filtres pour les propriétés du fichier de données BIM, tout comme d'autres propriétés dans votre modèle.
En savoir plus
Si vous voulez en savoir plus sur l'utilisation des filtres dans Position, lisez cet article : Filtres et visualisation dans Position.
