Naviguer dans Position sur le bureau

Cet article explique comment naviguer et mesurer des modèles et des plans sur le bureau Dalux. Apprendre à se déplacer au mieux dans votre modèle 3D vous aidera à trouver rapidement les informations que vous cherchez.

Nous recommandons d'utiliser l'application de bureau Dalux, lorsque vous travaillez avec des modèles complexes, car cela permet à votre ordinateur d'utiliser plus de ressources qu'un navigateur web.

Si vous utilisez Dalux sur mobile, vous pouvez apprendre à naviguer en 3D dans cet article : Naviguer dans Position sur mobile.

Comment accéder aux plans et naviguer dans Position ?

Pour accéder à vos modèles 3D sur le projet, commencez par aller à Position dans la barre latérale.

Dalux ouvrira automatiquement la visionneuse BIM dans la dernière vue utilisée.

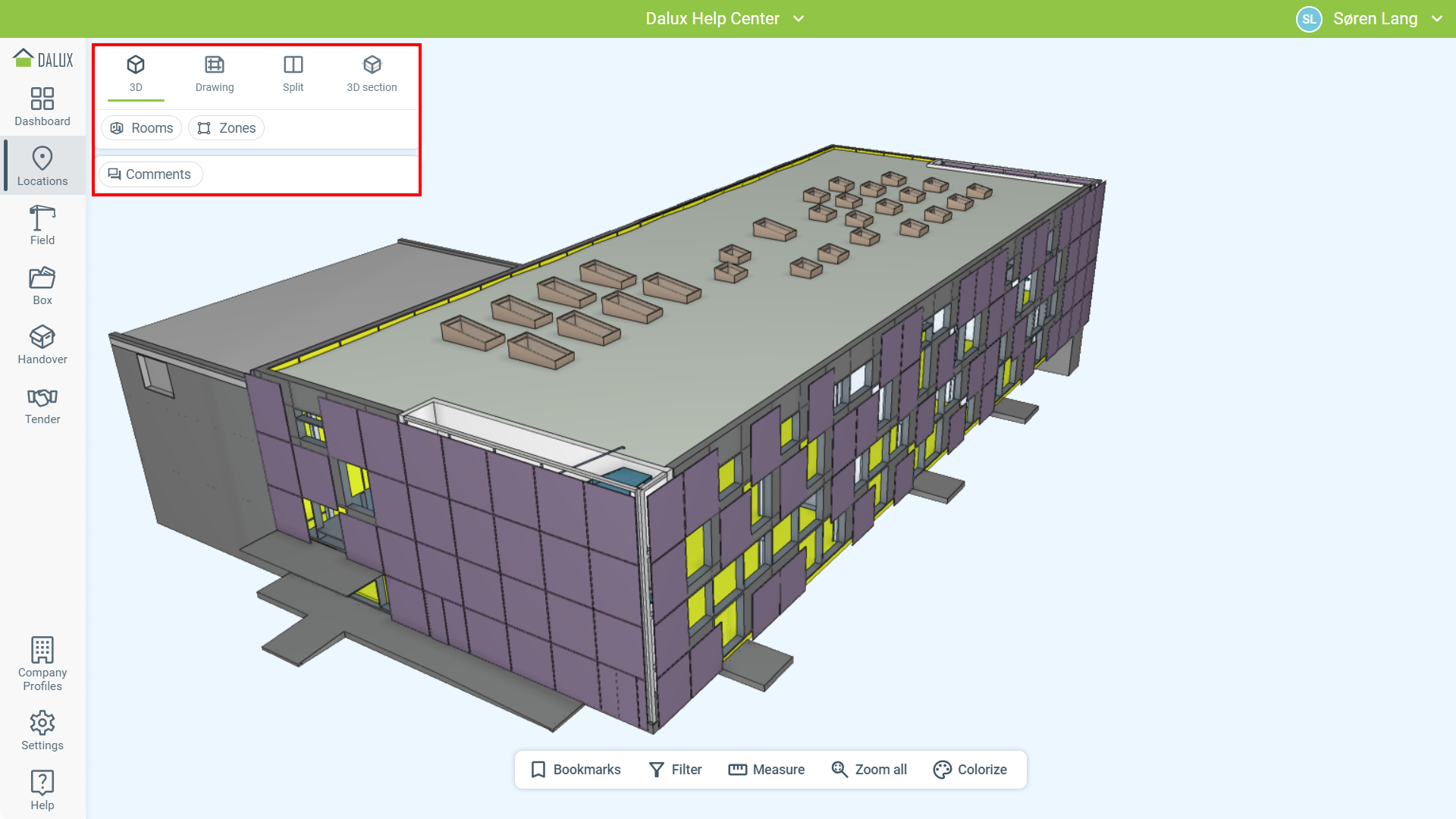

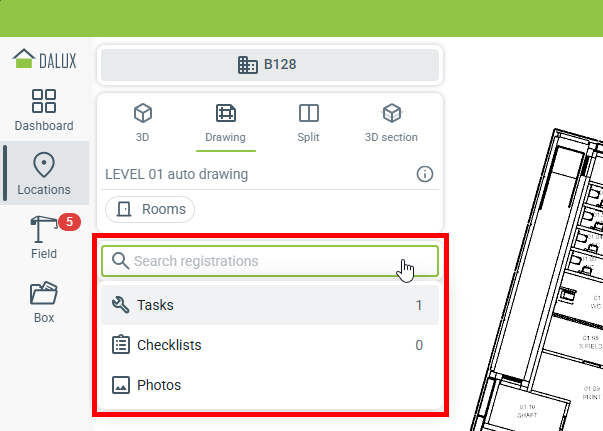

Dans la barre d'outils, vous pouvez changer entre les différentes vues :

• 3D - Navigation 3D en plein écran permettant des mouvements dans tous les axes
• Plan - Vue uniquement 2D pour les plans ajoutés au bâtiment
• Scindée - Une scission entre 3D et 2D où vous pouvez utiliser le plan 2D pour vous déplacer en 3D
• Section 3D - Une vue 3D avec une coupe automatique basée sur vos niveaux ou vos mappages verticaux dans le modèle

Les vues sont couvertes en détail ci-dessous.

Utiliser la vue 3D

La vue 3D est une vue complète qui vous permet de vous déplacer librement dans le modèle. Cette vue est utile pour collecter des informations sur les éléments du modèle ou ajouter des commentaires en 3D.

Se déplacer en 3D utilise la souris, le clavier ou une combinaison des deux.

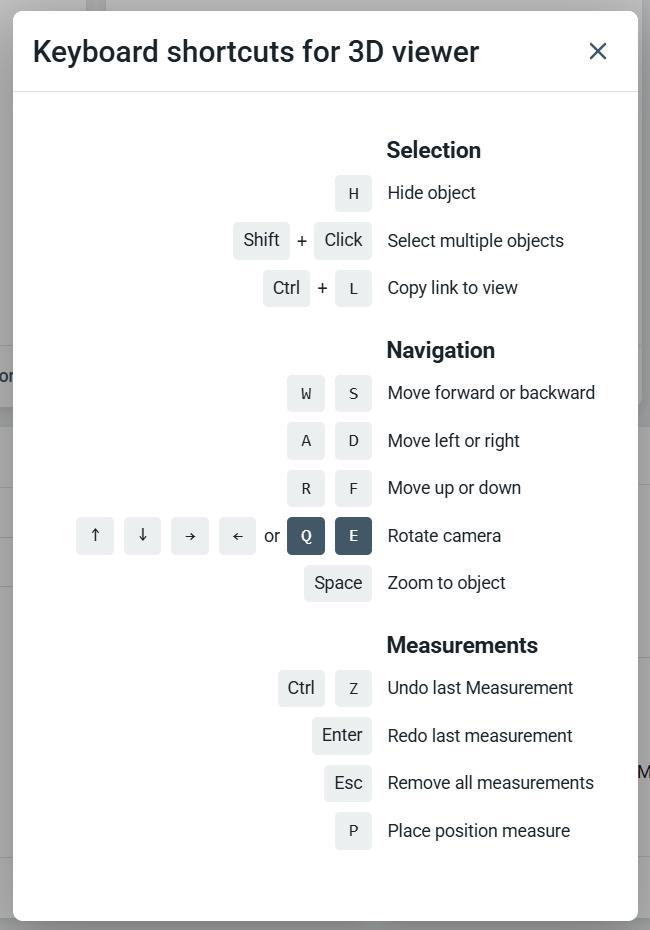

Vous pouvez voir quelques raccourcis utiles en cliquant sur votre nom en haut à droite, puis sur Raccourcis clavier.

Il est recommandé de se familiariser avec ces raccourcis, car ils aideront lorsque vous vous déplacerez dans le modèle. Vous pouvez également utiliser votre souris pour déplacer la caméra sur de plus grandes distances.

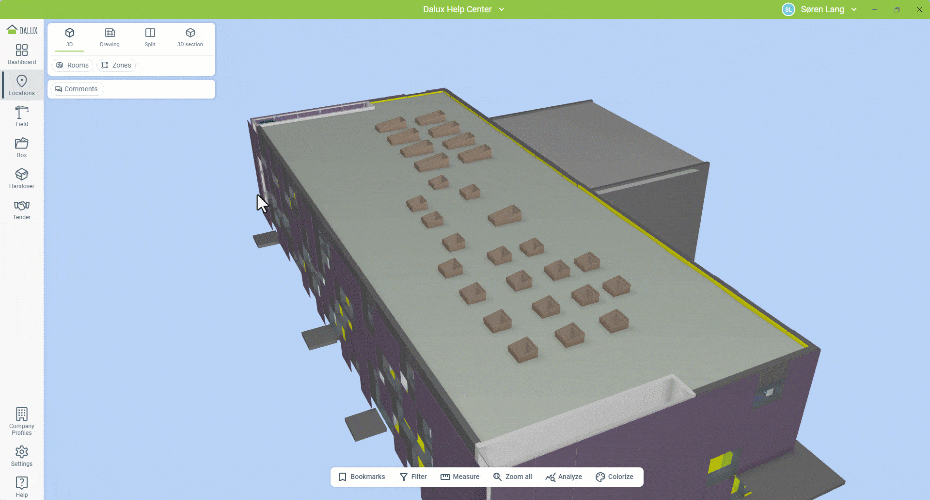

• Cliquez et maintenez le bouton gauche de la souris et faites glisser pour faire orbiter la caméra
• Cliquez et maintenez le bouton droit ou du milieu de la souris et faites glisser pour déplacer la caméra
• Faites défiler avec la molette de la souris pour zoomer avant et arrière

Lors de la vue en 3D, vous pouvez créer Commentaires si la fonctionnalité est activée et que vous avez les autorisations correctes.

Vous ne pouvez pas créer de enregistrements de Terrain dans la vue 3D. Vous devrez utiliser la vue scindée. Ceci est dû au fait que les emplacements des enregistrements doivent être connectés à un plan.

Utiliser la combinaison de la souris et du clavier en 3D vous permet de naviguer rapidement autour de votre modèle.

Utiliser la vue des plans

La vue des plans est uniquement 2D et affiche des plans qui ont été ajoutés aux niveaux du bâtiment. Si vous n'avez pas de plans dans le bâtiment, vous pouvez utiliser les plans de coupe automatiques basés sur l'élévation des niveaux dans votre bâtiment.

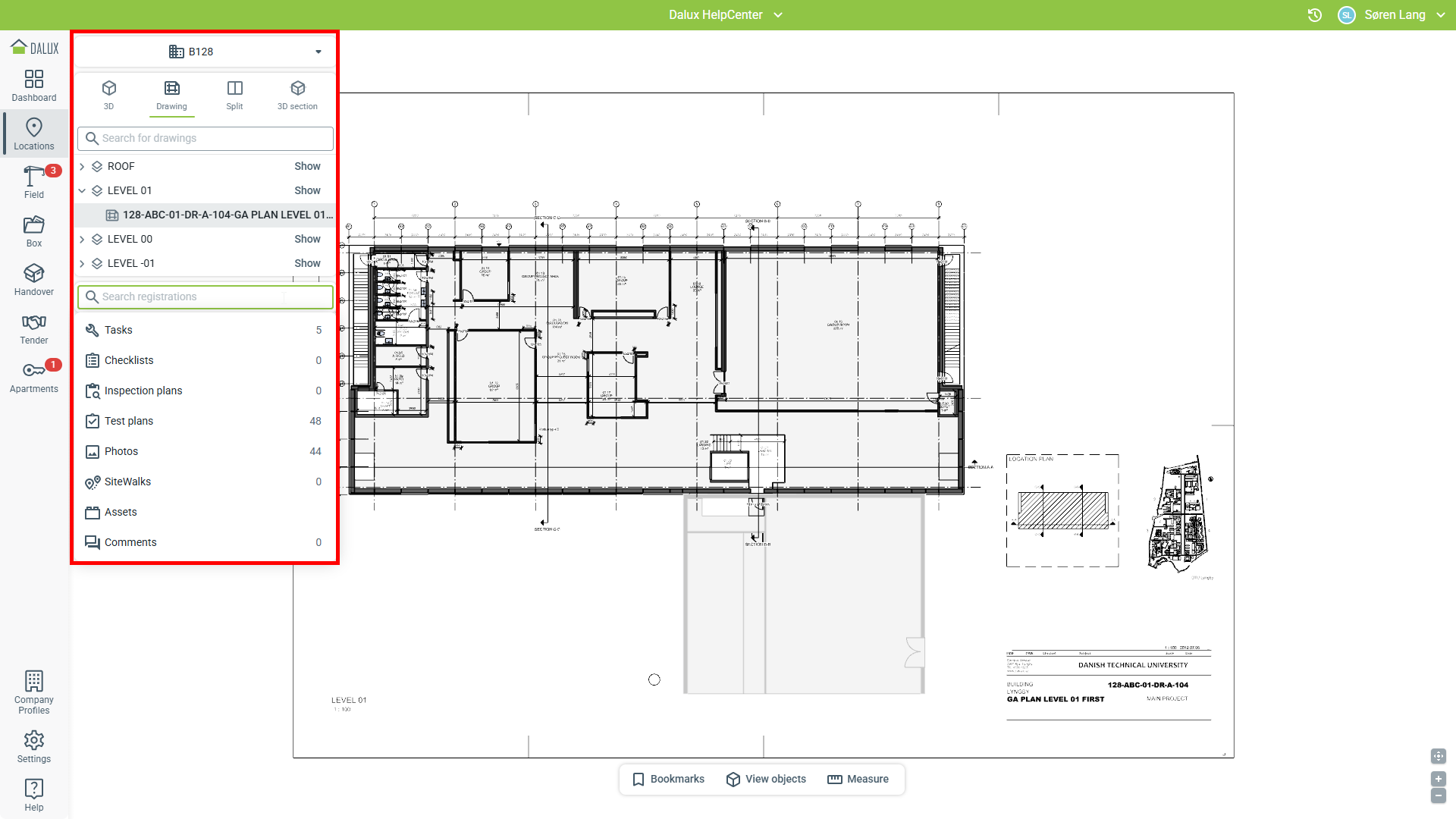

La vue Plan montre un plan 2D et un menu. Dans le menu, vous pouvez choisir quel plan afficher.

Les étages sont indiqués avec une -icône. Chaque niveau peut contenir plusieurs plans. En cliquant sur 'Afficher', vous sauterez automatiquement au plan par défaut pour le niveau.

Si le projet utilise des disciplines et des sous-disciplines, elles seront affichées comme des dossiers avec l'icône .

Lorsque vous regardez un plan dans Position, vous pouvez :

• Cliquez et maintenez le bouton gauche de la souris et faites glisser pour vous déplacer
• Faites défiler la molette de la souris pour zoomer avant et arrière (vous pouvez maintenir Ctrl pour zoomer par incréments plus petits)

Si vous cliquez sur le plan, vous pouvez sauter à cet emplacement en 3D. Cela ouvrira la vue scindée.

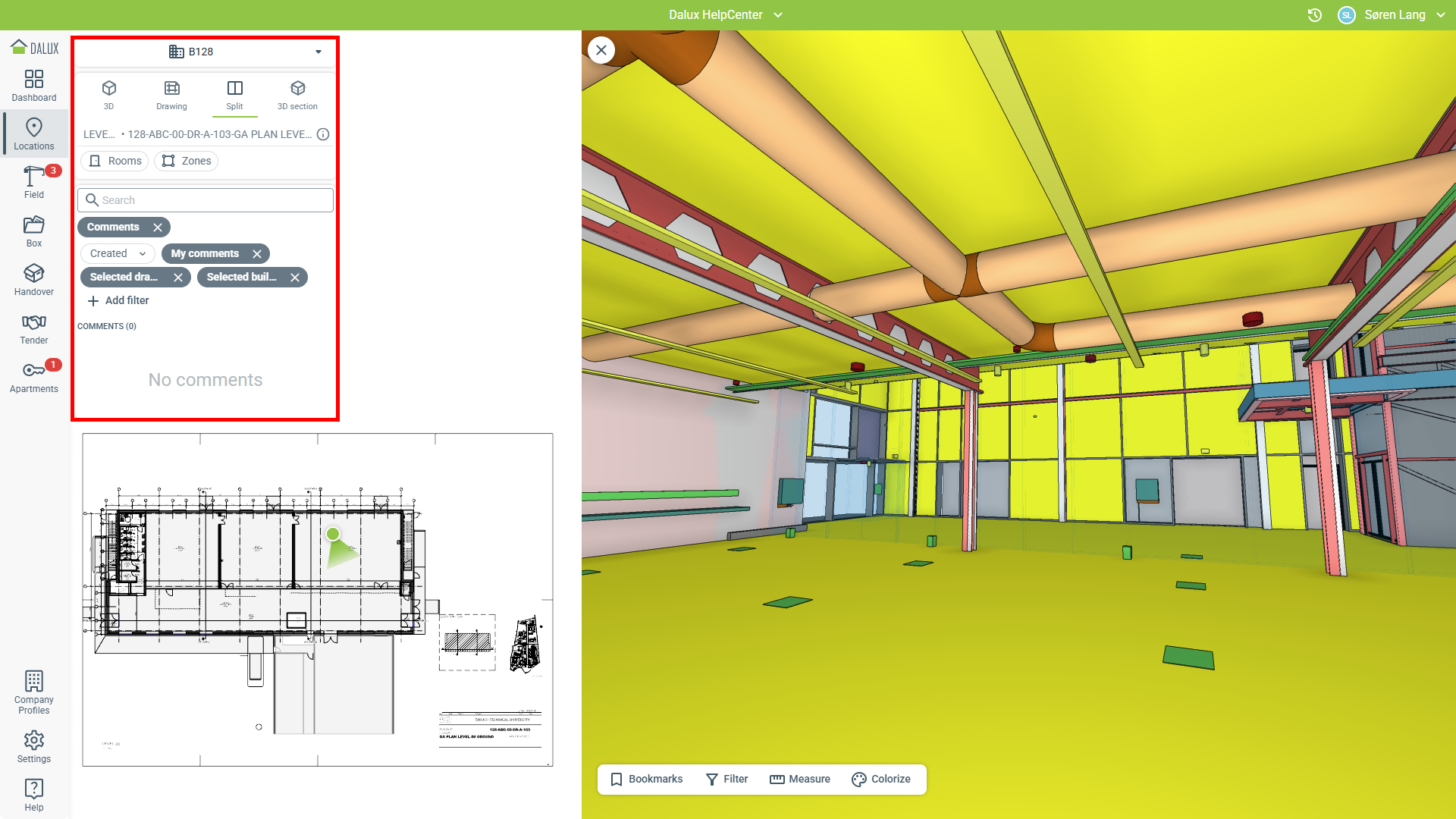

Utiliser la vue scindée

La vue scindée vous permet de vous déplacer facilement dans le modèle 3D en cliquant sur le plan 2D. Lors de la vue scindée, vous pouvez toujours naviguer en 3D, cependant, la vue est verrouillée au niveau actuel. Cela signifie que vous ne pouvez pas déplacer la caméra vers le haut ou vers le bas.

Vous pouvez créer des enregistrements de Terrain dans la vue scindée en cliquant sur des objets dans le modèle. Lorsque cela est fait, l'emplacement 3D est enregistré dans l'enregistrement.

De même que dans la vue des plans, vous sélectionnez un plan dans le menu.

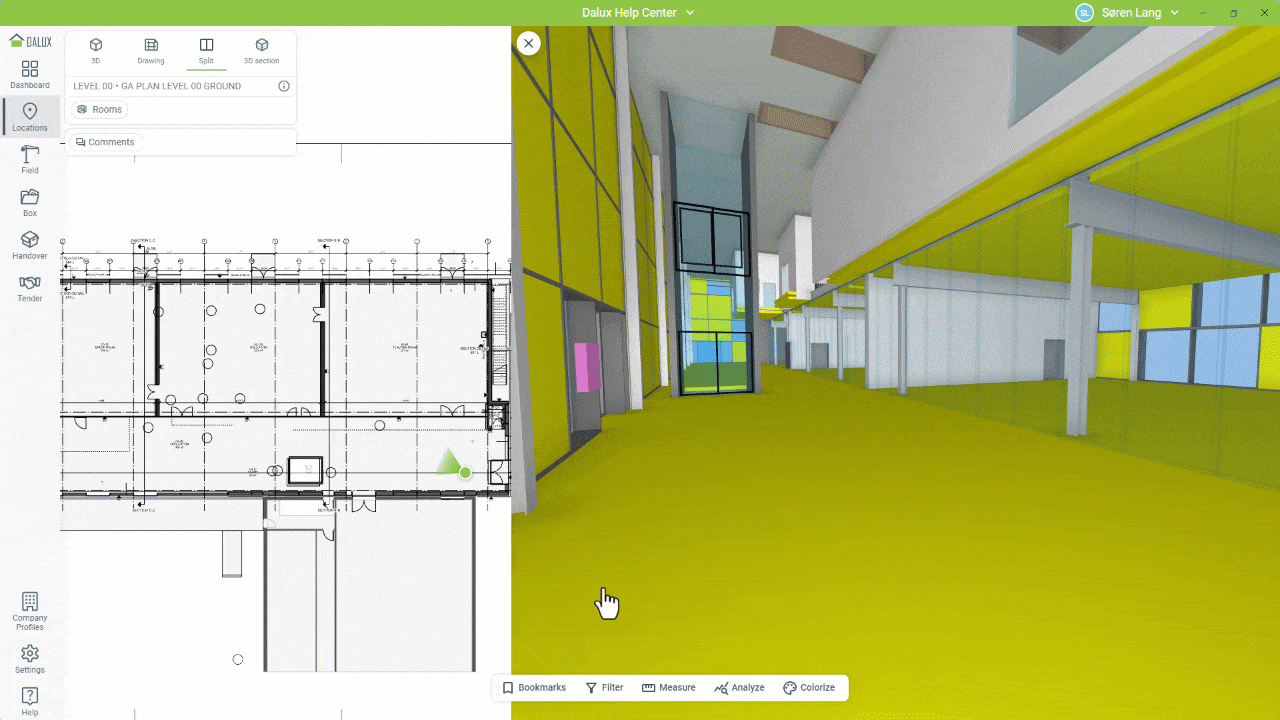

Dans la vue scindée, vous verrez votre position actuelle marquée sur le plan comme un cercle vert. La direction de la caméra est également affichée.

Dans la vue scindée, vous pouvez utiliser la fenêtre plan pour :

• Cliquez et maintenez le bouton gauche de la souris et faites glisser pour déplacer le plan
• Faites défiler la molette de la souris pour zoomer avant et arrière (vous pouvez maintenir Ctrl pour zoomer par incréments plus petits)
• Cliquez sur le plan pour sauter à la vue 3D de cet emplacement

Dans la fenêtre 3D, les raccourcis clavier de navigation 3D sont toujours actifs (vous ne pouvez pas changer l'élévation de la caméra). Se déplacer en 3D déplacera automatiquement le marqueur de position sur le plan.

La vue scindée est idéale pour se déplacer dans un niveau du modèle et nécessite une navigation moins complexe en 3D.

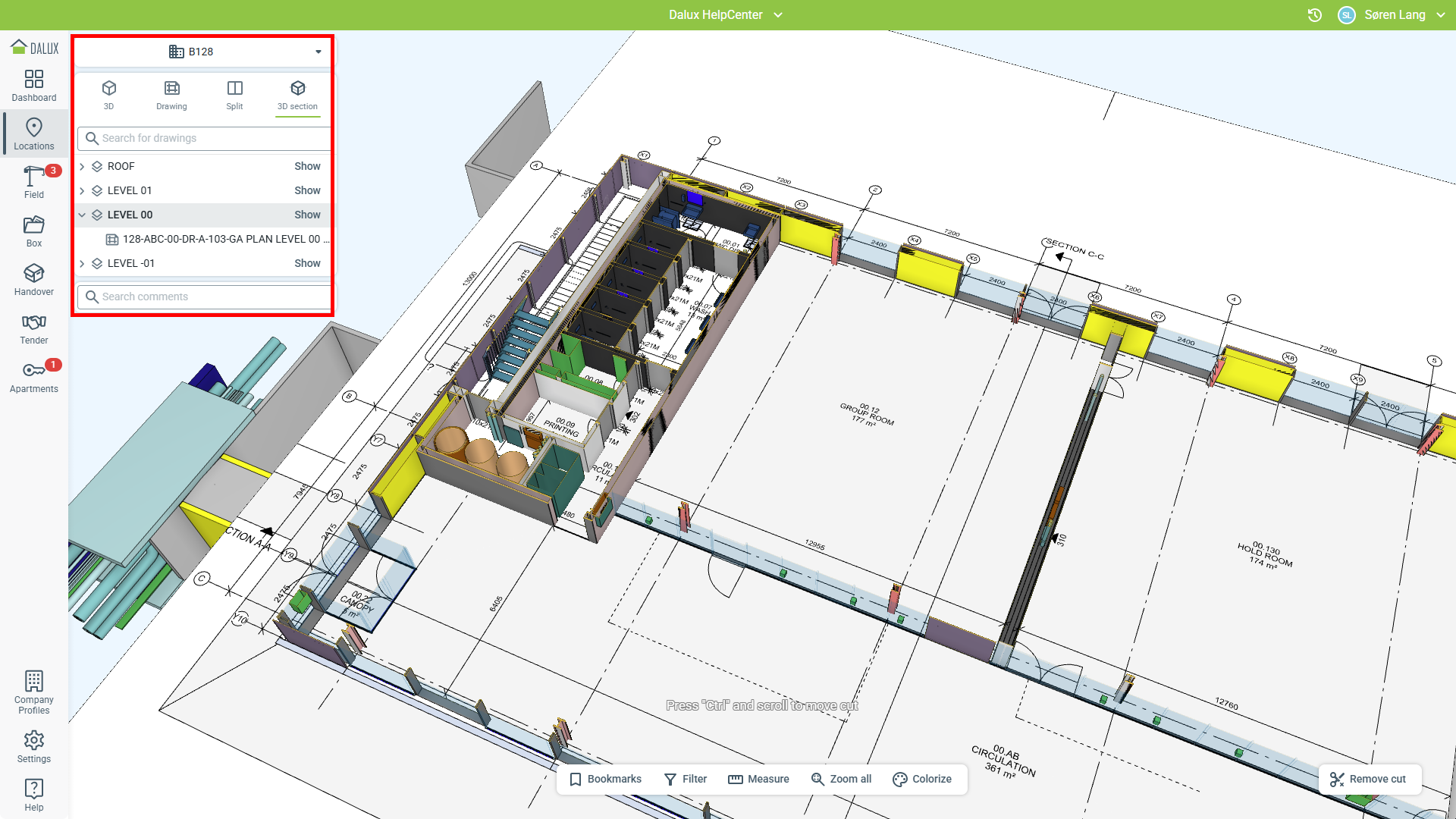

Utiliser la vue de section 3D

La vue Section 3D applique automatiquement une coupe et montre le plan pour une vue combinée en 2D et 3D. Cela fonctionne pour les plans tant que les niveaux et les dessins mappés verticalement.

De même que dans la vue des plans et la vue scindée, vous devez sélectionner quel plan afficher.

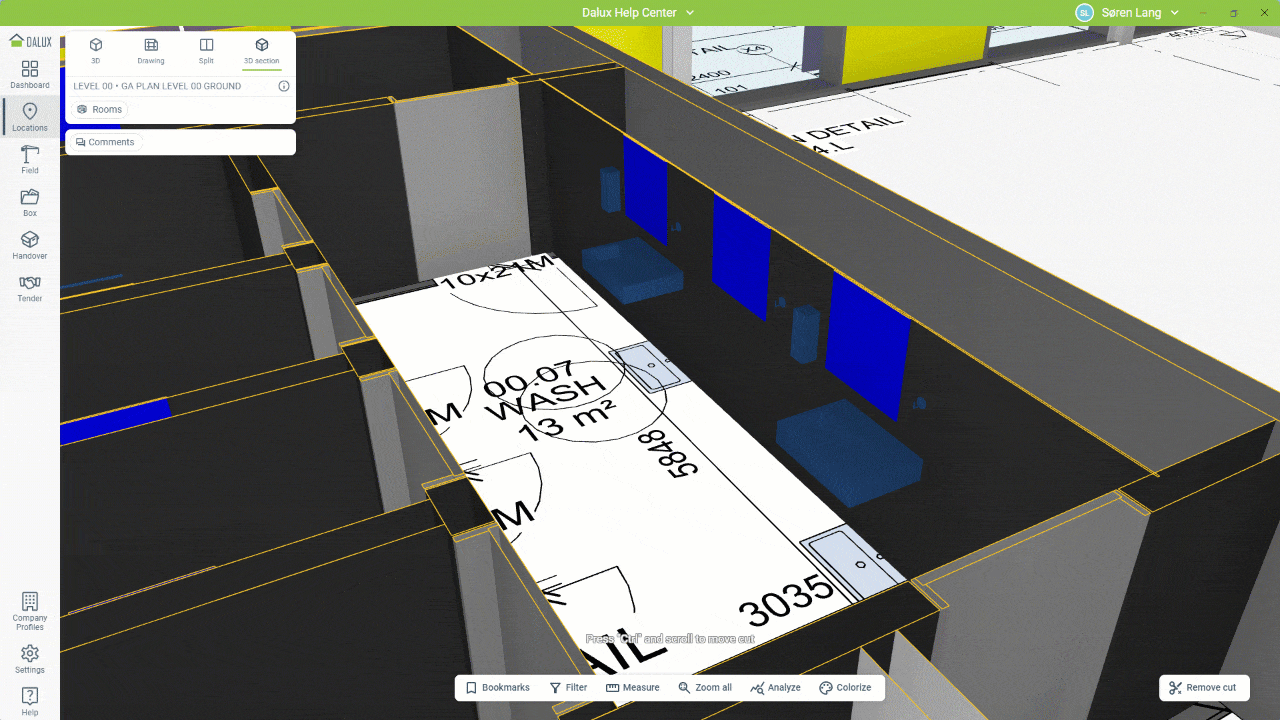

Dans cette vue, tous les raccourcis de navigation 3D sont disponibles. Vous pouvez :

• Maintenez Ctrl et faites défiler avec la molette de la souris pour déplacer la coupe vers le haut ou vers le bas
• Cliquez sur le plan et activez la transparence ou cachez le plan
• Cliquez sur le plan et appuyez sur la barre d'espace pour dézoomer et voir l'ensemble du plan

Vous pouvez supprimer la coupe dans le coin inférieur droit en cliquant sur Supprimer la coupe.
