Filtres et visualisation dans les positions

Cet article explique comment utiliser les filtres et les couleurs dans Position pour visualiser diverses données.

Les filtres utilisent des propriétés du modèle BIM et sont automatiquement mis à jour lorsque le modèle est révisé.

Nous abordons ces fonctionnalités dans l'article :

• Filtres (filtres personnels et filtres de groupe)
• Colorier
• Afficher des objets

Comment utiliser les filtres

Les filtres ne sont disponibles que pour le modèle BIM et non pour les plans. Vous pouvez utiliser le Afficher des objets pour créer des filtres sur des plans 2D ; cela est expliqué en détail ci-dessous.

Tous les utilisateurs peuvent créer des filtres personnels et les admins du groupe peuvent créer des filtres de groupe.

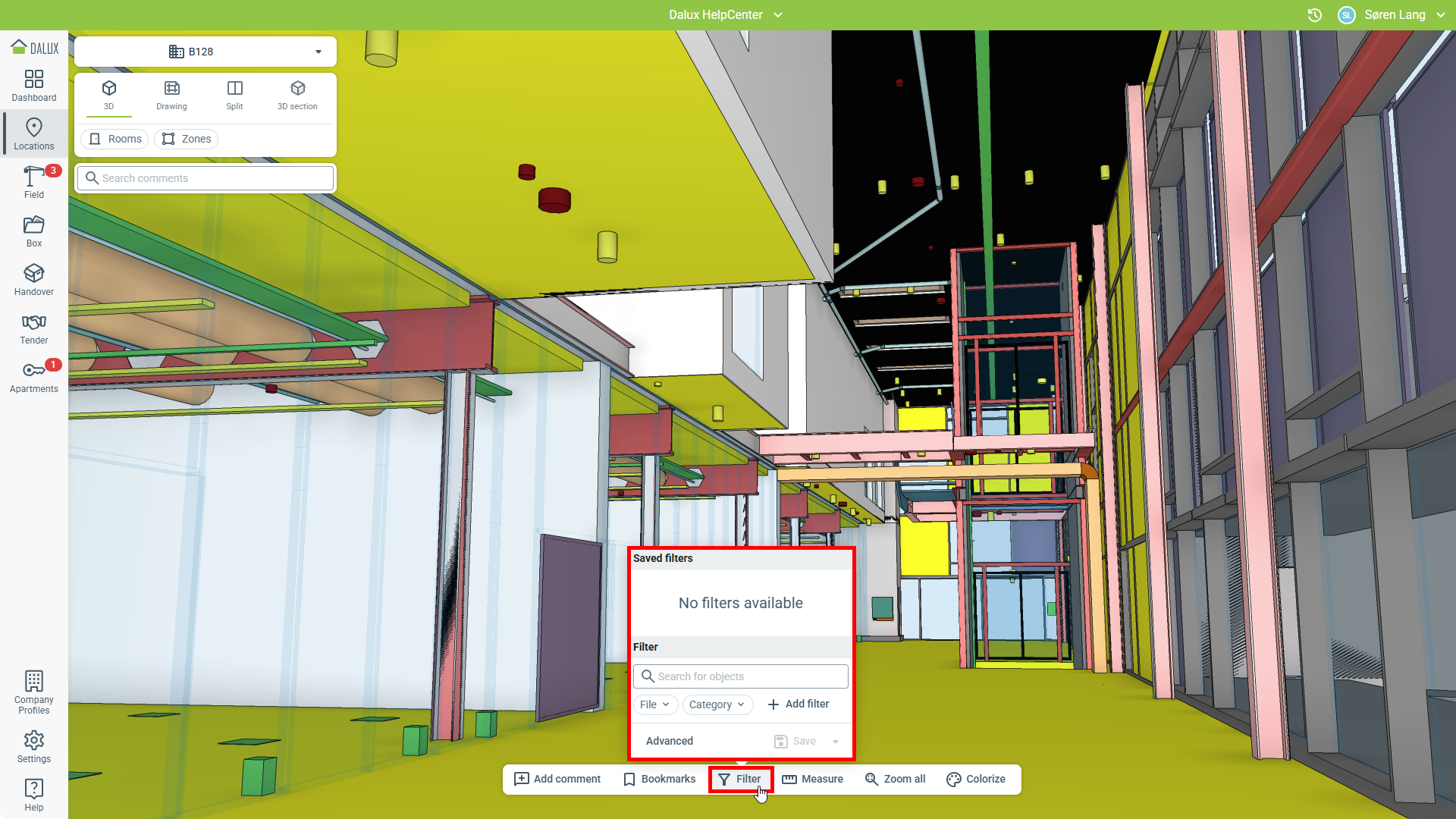

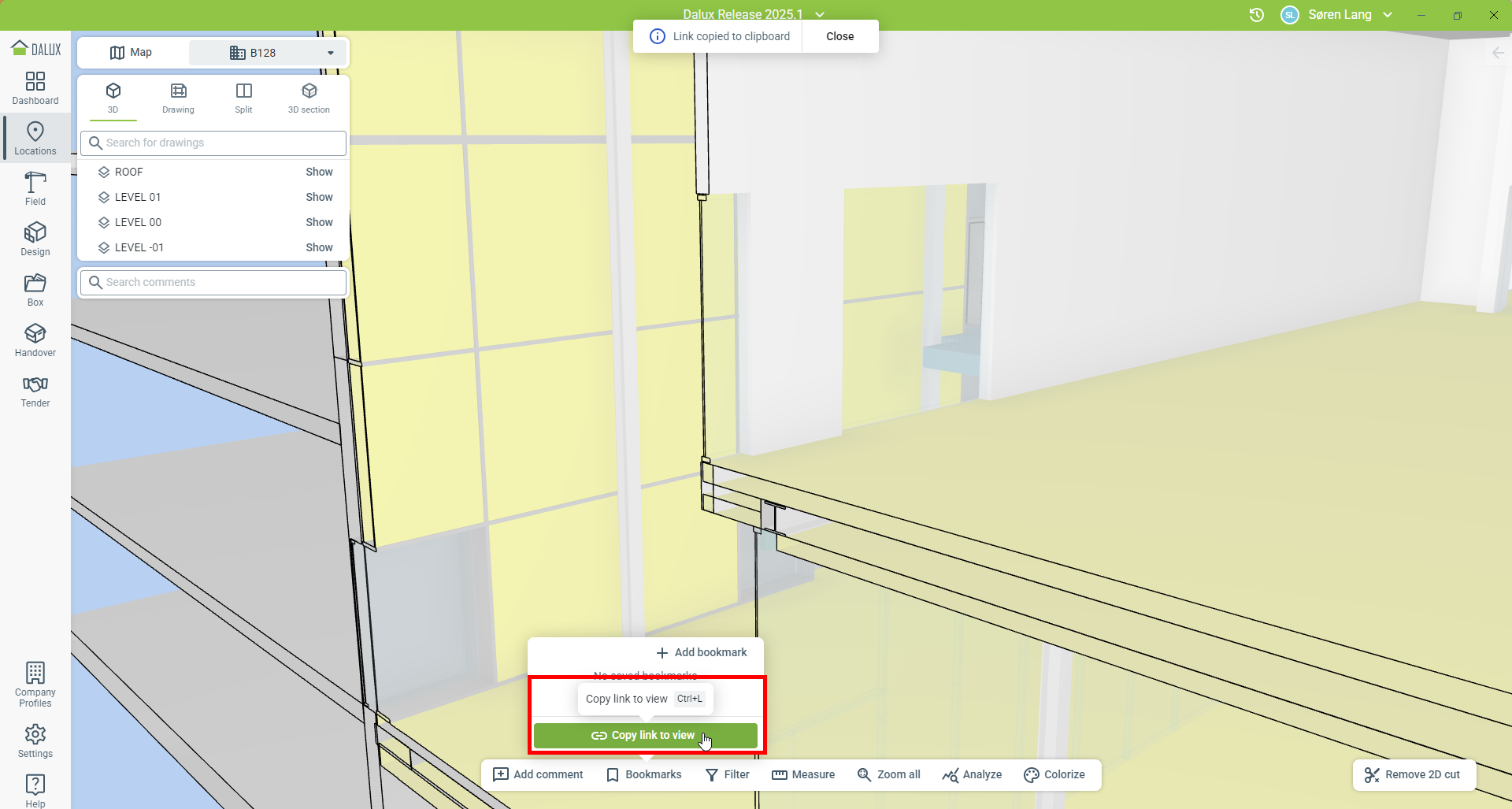

Commencez par aller dans Position et ouvrez un modèle BIM dans l'une des vues 3D. Tous les filtres auxquels vous avez accès se trouvent sous Filtre dans la barre d'outils.

Il existe plusieurs façons de créer des filtres lors de la visualisation du modèle BIM.

• Créez un filtre en utilisant le bouton Filtre
• Créer un filtre en cliquant sur un objet dans le modèle

Lorsque vous cliquez sur Filtre, vous pouvez effectuer une recherche en texte libre, ajouter un filtre spécifique ou créer un filtre avancé. Les paramètres de fichier et de catégorie sont toujours disponibles dans l'accès rapide.

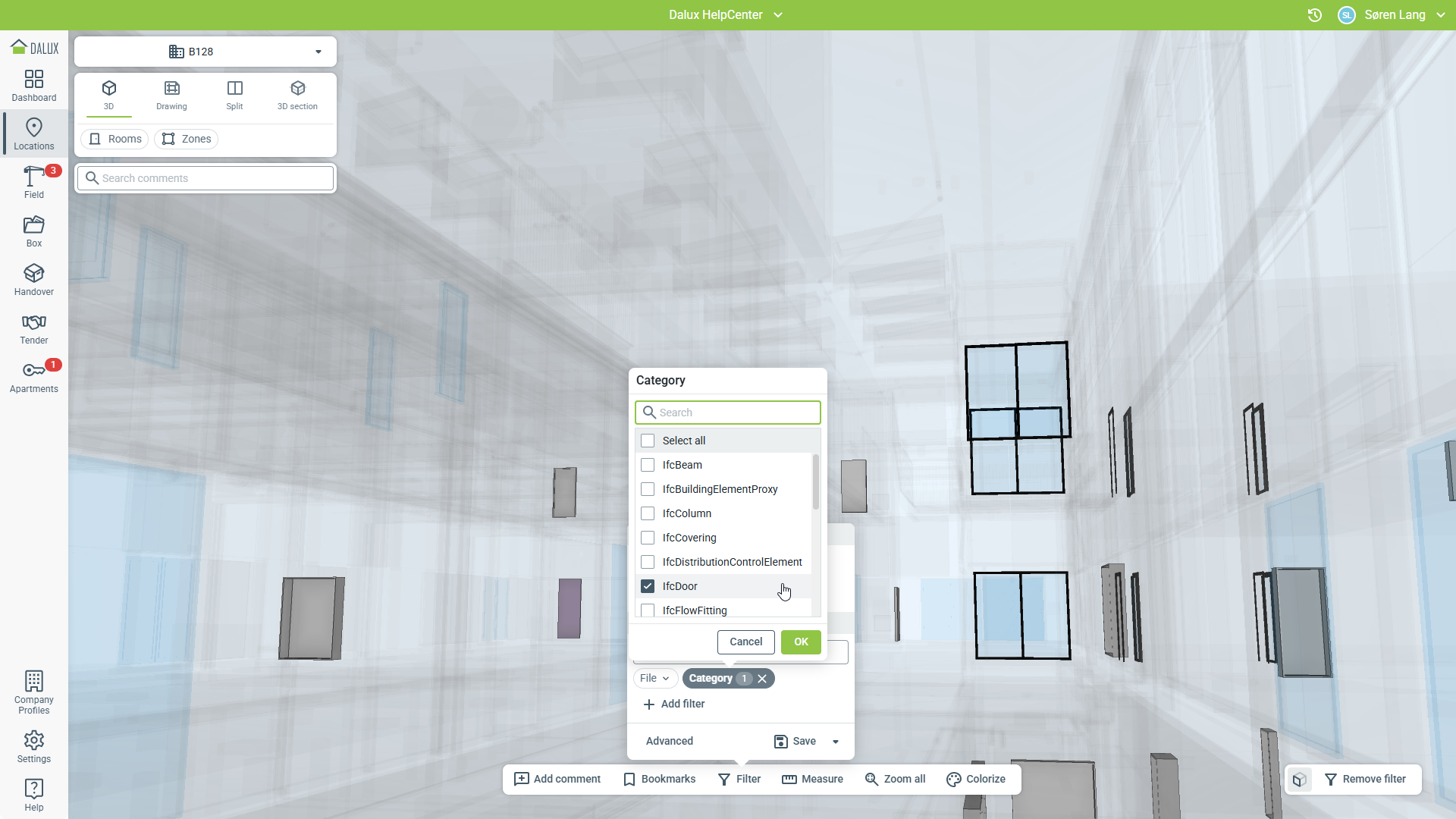

Dans cet exemple, nous créons un filtre pour la catégorie de porte. Lorsque vous sélectionnez un paramètre pour le filtre, la vue 3D change pour refléter votre filtre.

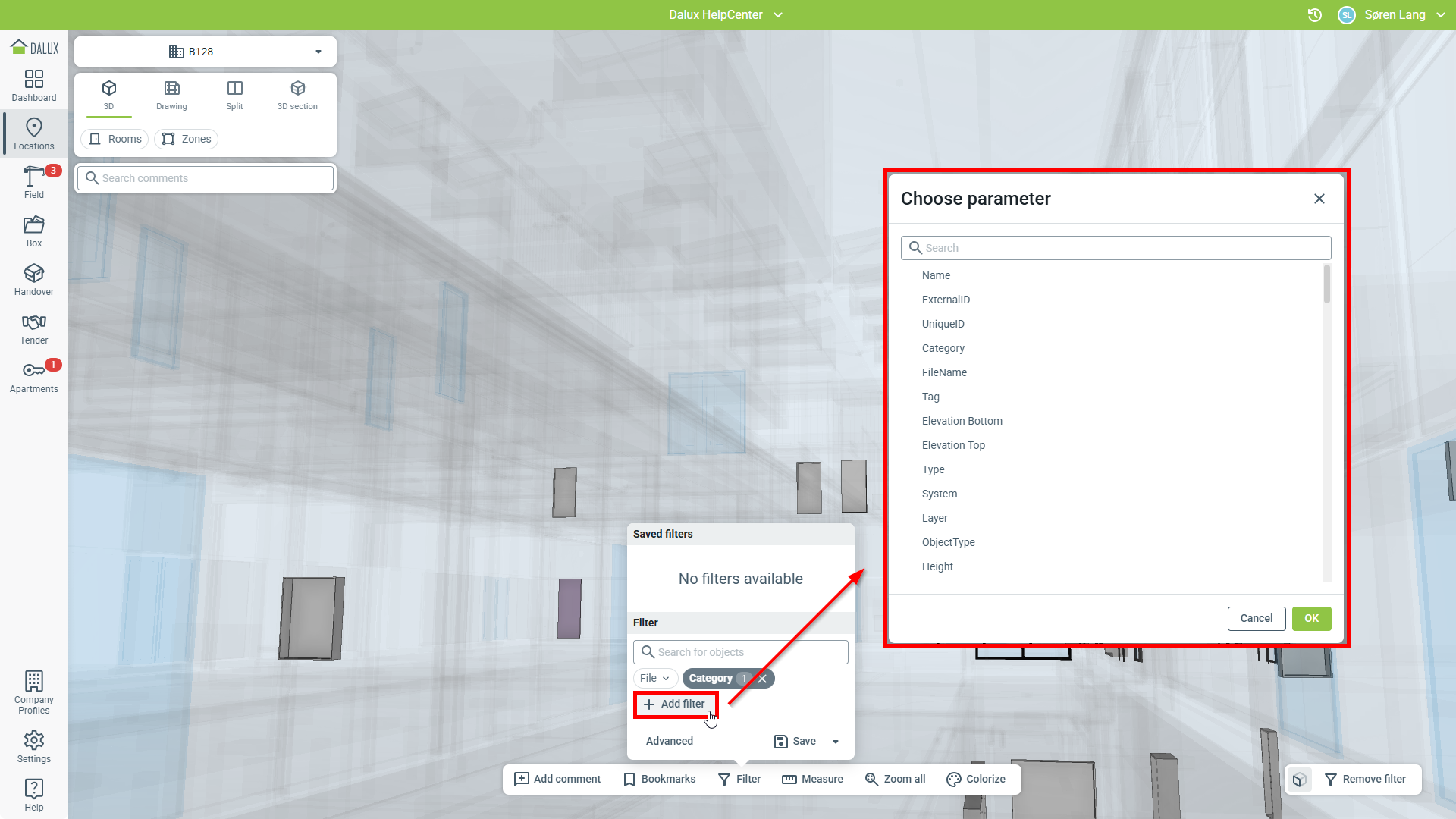

Vous pouvez filtrer vos résultats encore plus en ajoutant plusieurs paramètres au même filtre. Vous pouvez le faire en cliquant sur Ajouter un filtre et en sélectionnant différents paramètres. Les paramètres disponibles dépendent de votre modèle BIM.

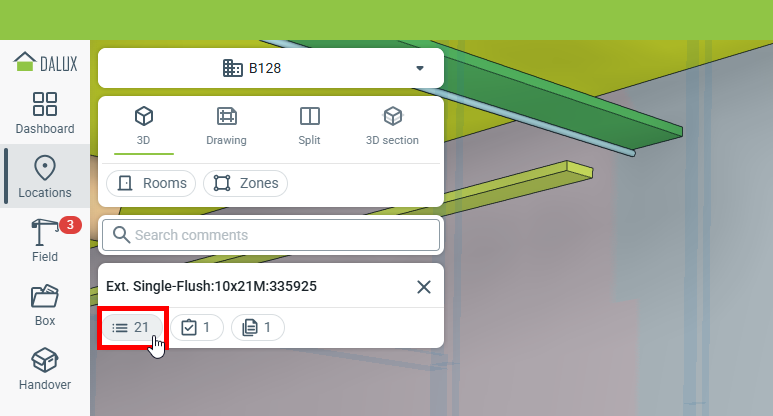

Vous pouvez également rapidement créer un filtre en sélectionnant un objet dans le modèle. Cliquez sur l'icône pour développer la liste des propriétés.

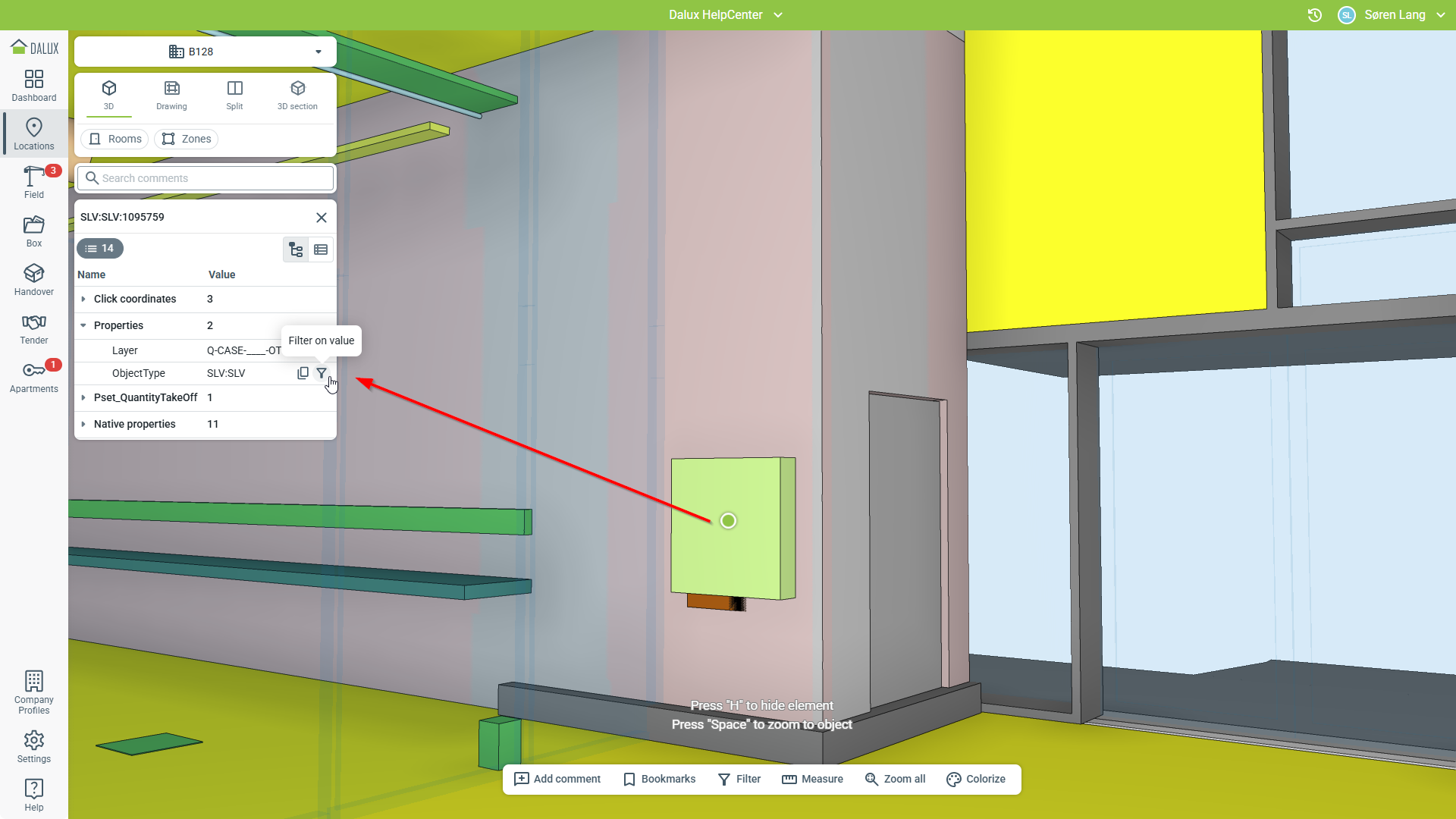

Cela affichera les propriétés de l'objet. Placez le curseur de la souris sur une propriété et cliquez sur pour filtrer selon cette propriété. Vous pouvez faire cela pour plusieurs propriétés.

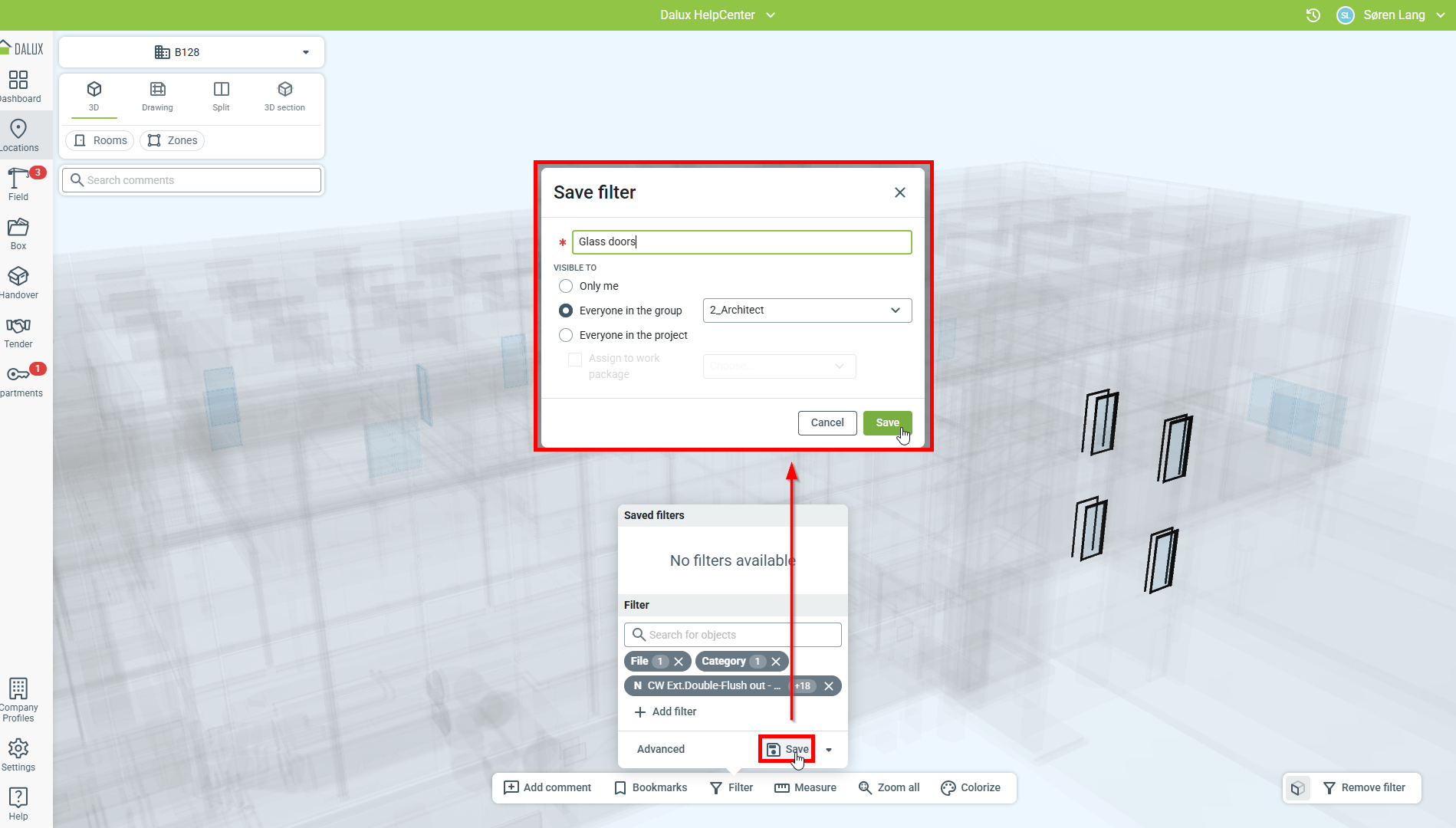

Une fois votre filtre terminé, vous pouvez cliquer sur Enregistrer pour enregistrer le filtre pour plus tard. Si vous êtes un admin du groupe dans votre groupe d'utilisateur, vous pouvez enregistrer des filtres, afin qu'ils soient visibles pour tout le monde dans votre groupe d'utilisateur.

Si vous êtes un administrateur de projet ou un responsable de la planification du projet, vous pouvez l'enregistrer pour tout le monde dans le projet ou pour des lots de travaux spécifiques.

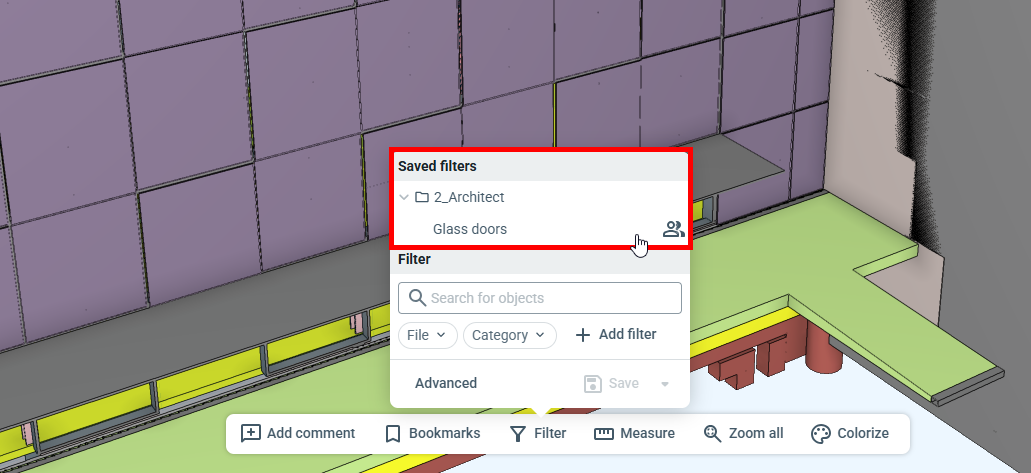

Les filtres enregistrés sont affichés dans Filtre dans la zone Filtres enregistrés.

Comment utiliser la coloration

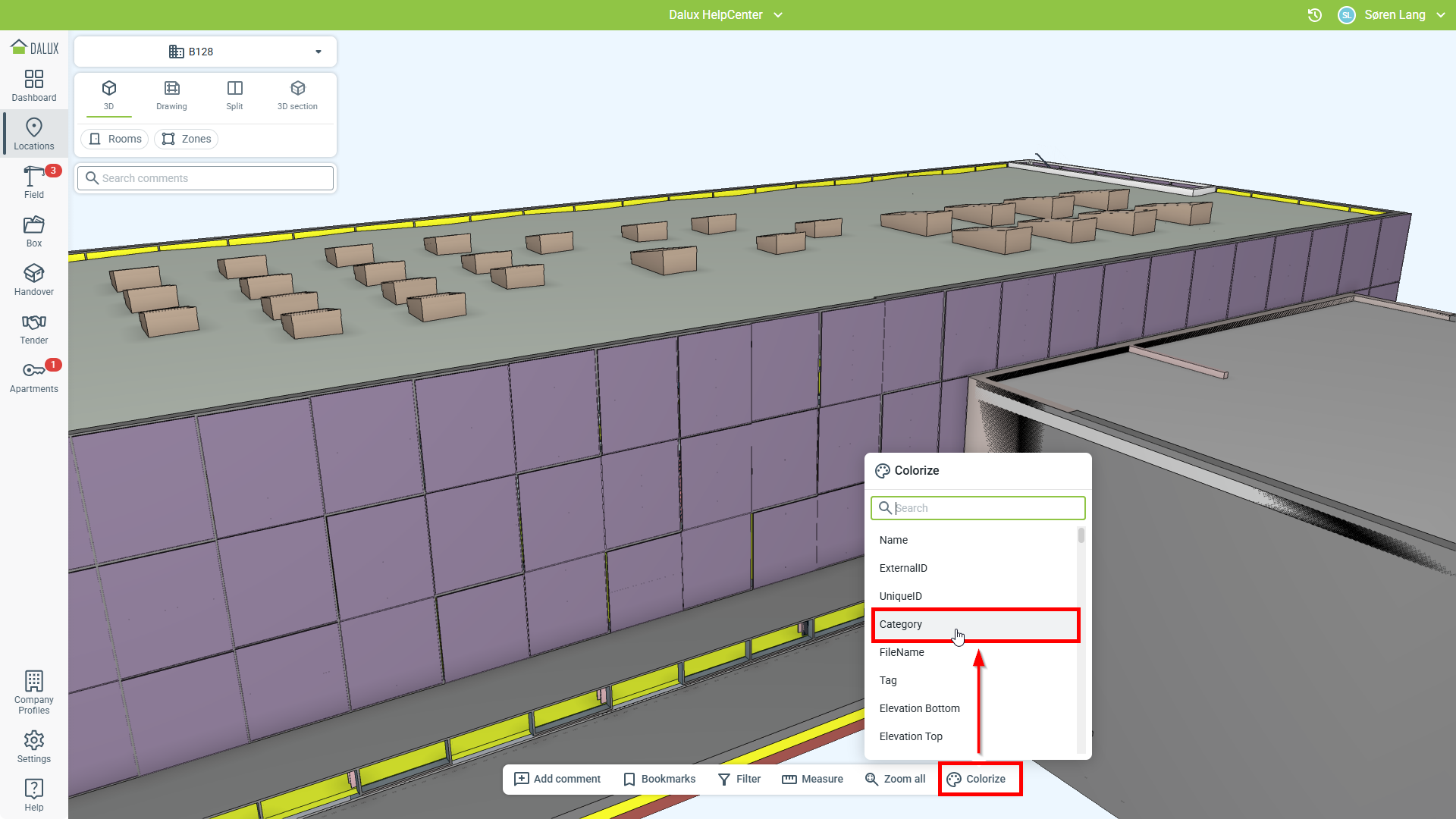

Colorize vous permet de colorer rapidement le modèle BIM en fonction d'une propriété spécifique. Vous ne pouvez pas sélectionner manuellement quelles couleurs utiliser, car Dalux assigne automatiquement les couleurs.

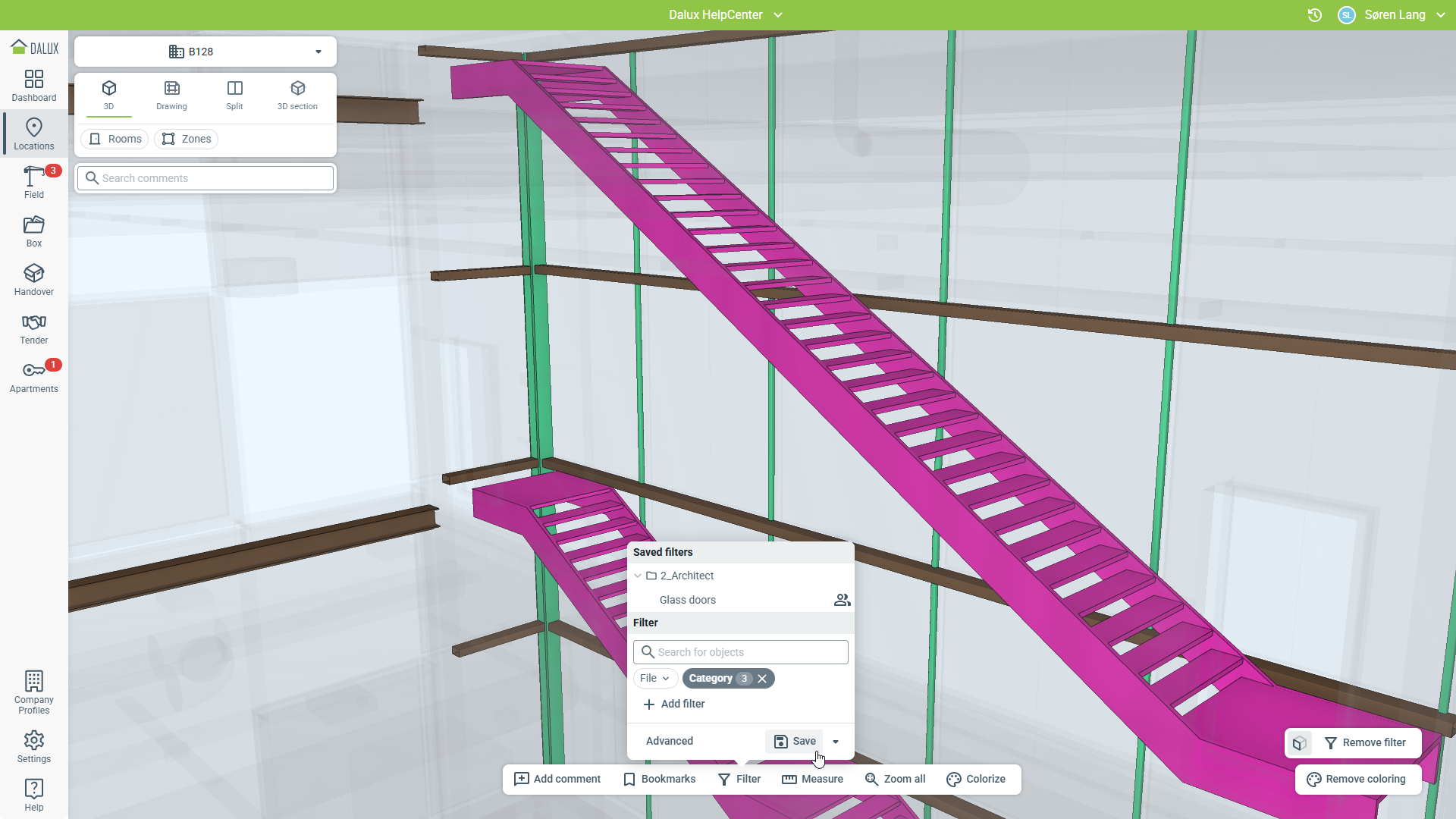

Vous pouvez combiner Coloriser avec Filtre pour créer une visualisation codée par couleur des seuls éléments dont vous avez besoin.

Une fois votre filtre terminé, vous pouvez cliquer sur Enregistrer pour enregistrer le filtre pour plus tard. Si Colorize est activé lors de l'enregistrement du filtre, il s'activera automatiquement lorsque le filtre sera chargé à nouveau.

Voir les objets sur les plans

Vous pouvez voir des objets de modèle codés par couleur sur les plans du bâtiment.

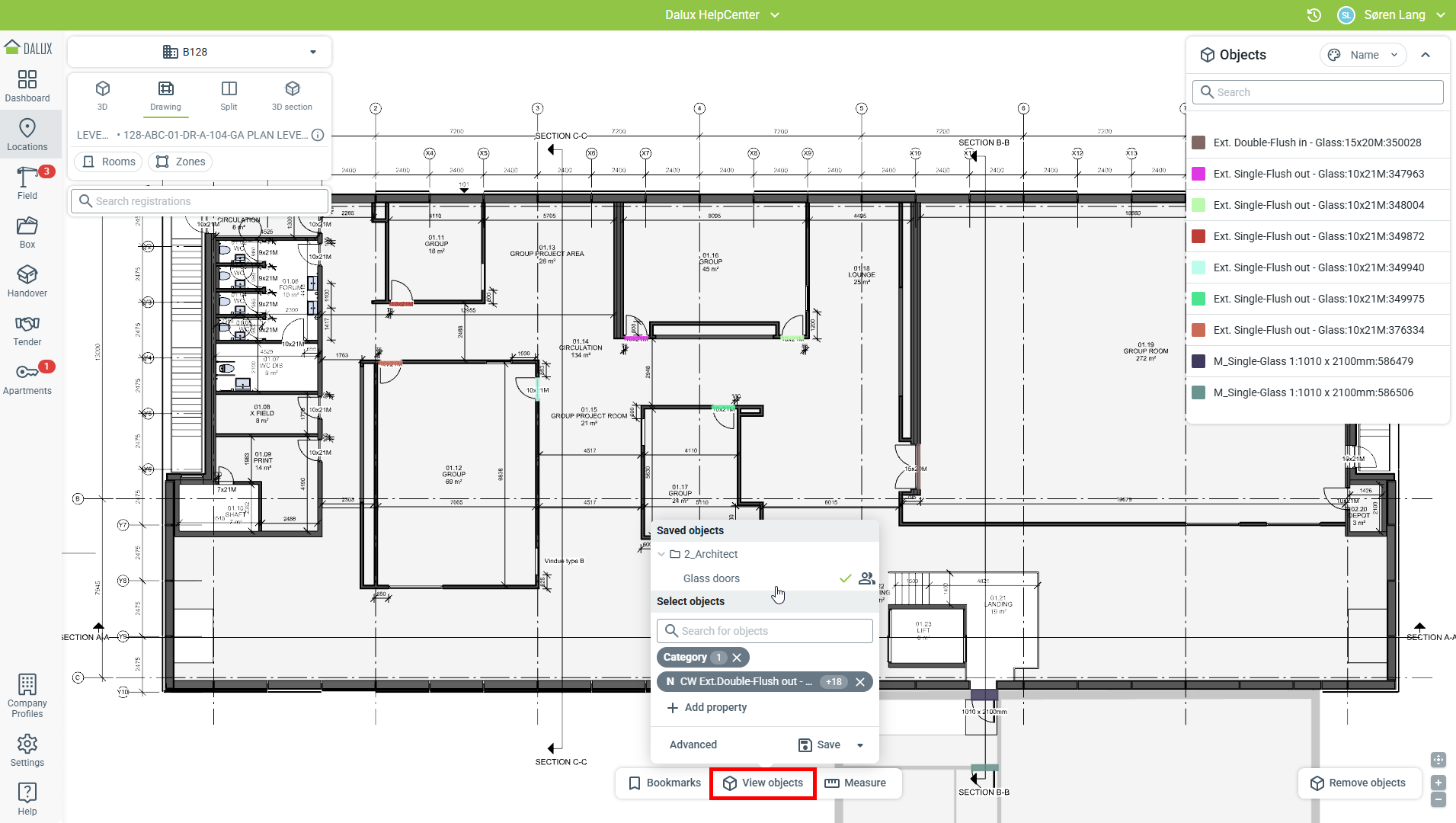

Commencez par aller dans Position et ouvrir un Plan. Puis cliquez sur Afficher des objets dans la barre d'outils.

Cette fonctionnalité fonctionne comme des filtres 3D. Depuis le menu, vous pouvez sélectionner une propriété à filtrer, qui sera alors affichée sur le dessin.

Vous pouvez charger tous les filtres sauvegardés (également des filtres créés en 3D) depuis ce menu.

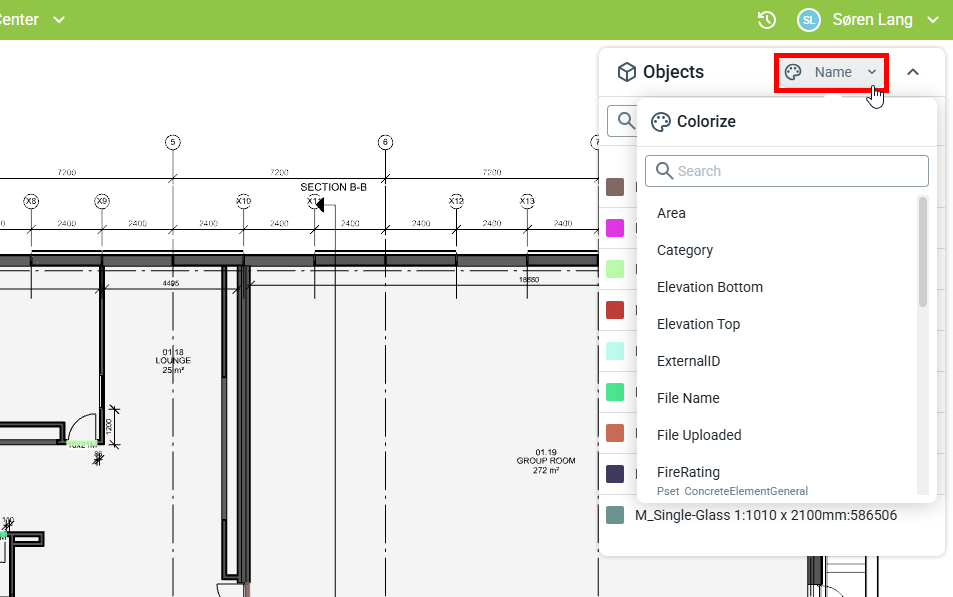

Lorsqu'une propriété a été sélectionnée, le codage couleur sera affiché à droite. En haut de ce menu, vous pouvez modifier le paramètre que le codage couleur doit utiliser.
