Comment définir la validation de modèle

L'outil de validation de modèle permet aux utilisateurs de définir des exigences pour les conflits et les dégagements entre les éléments de leurs modèles de bâtiment sans avoir à attendre un retour d'une tierce partie. Les utilisateurs ayant accès peuvent s'autoévaluer des modèles en utilisant la fonctionnalité.

L'outil permet d'analyser si les éléments respectent les exigences de conflit et d'dégagement pour le projet en les appliquant au modèle sur Dalux, fournissant instantanément aux utilisateurs les informations dont ils ont besoin pour soit :

• Apporter les modifications nécessaires dans le logiciel de modélisation
• Collaborer avec d'autres participants au projet en commentant les éléments qui ne respectent pas les exigences
• Décider d'ignorer le problème de conflit/d'dégagement s'il n'est pas pertinent

Activer la validation de modèle

La validation du modèle fait partie de Design et est automatiquement disponible lorsque Design est activé.

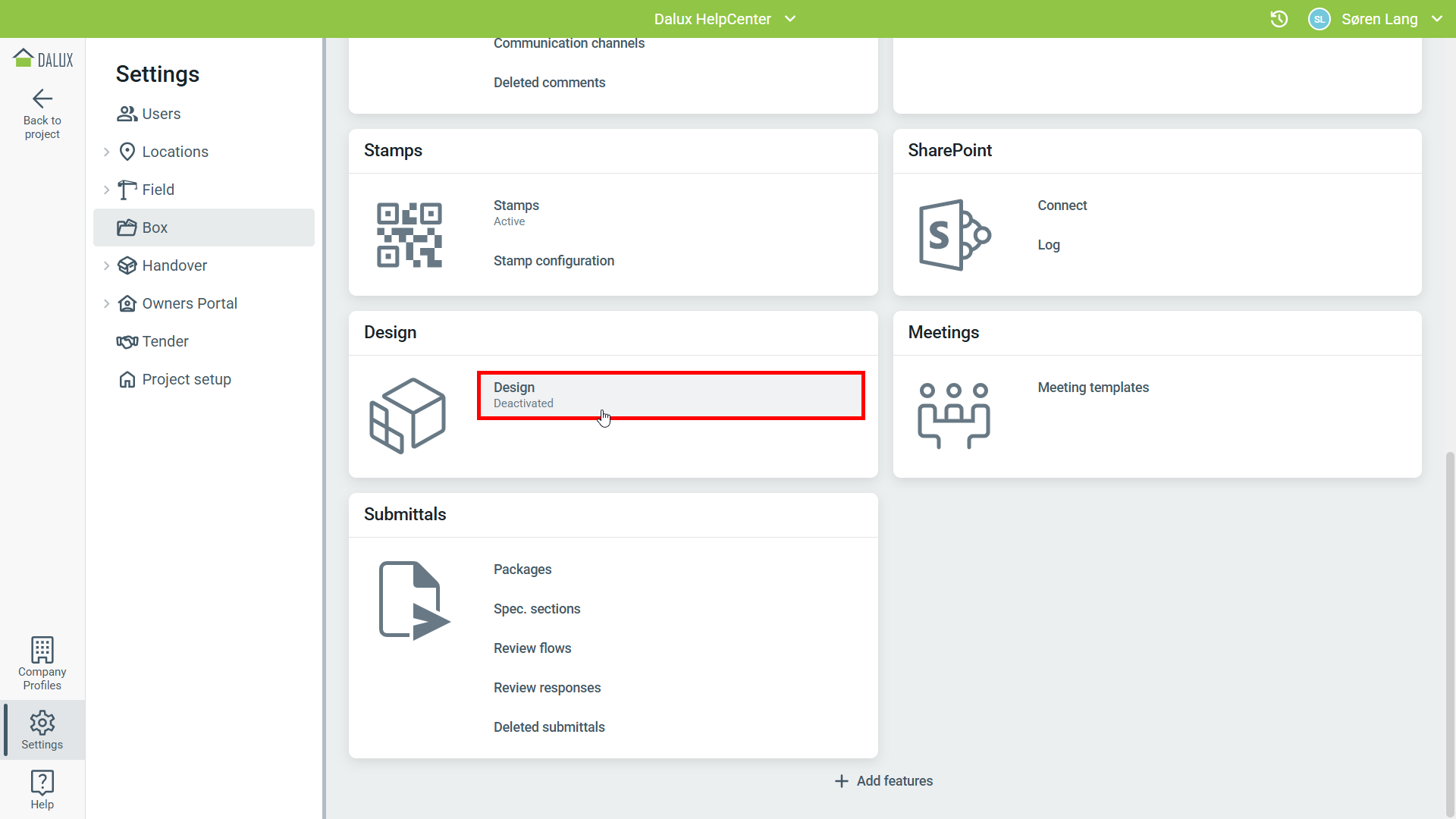

Pour activer Design, allez à

RéglagesBoxDesign'Activer':

Configurer l'accès à la validation de modèle

Après avoir activé Design, les permissions doivent être définies pour que les utilisateurs aient accès à la validation de modèle. Tout groupe d'utilisateurs personnalisé peut être ajouté, à partir de RéglagesBoxDesign'Groupes avec accès'.

Alternativement, l'accès peut être accordé lors de la définition des permissions pour les groupes d'utilisateurs dans la section des utilisateurs des réglages.

Configurer les disciplines et les groupes d'objets

Configurer les disciplines

Pour créer des exigences, créez des disciplines à utiliser par vous-même, votre groupe d'utilisateurs ou tous les membres du projet. Nous recommandons de configurer des disciplines pour chaque discipline de Design dans votre projet, par exemple Architecture, CVC, MEP, etc.

Pour configurer ces disciplines, allez à

DesignSélectionnez un bâtimentValidation de modèle.

Cliquez sur Ajouter'Discipline', donnez à la discipline un nom et décidez si elle doit être visible uniquement pour vous, pour un groupe d'utilisateurs spécifique, ou pour tous ceux qui ont accès à Design.

Créer des groupes d'objets

Les groupes d'objets sont des éléments 3D partageant les mêmes attributs, comme leur catégorie. Les paramétrer vous permet de gérer quelles vérifications exécuter, ce qu'il faut ignorer et la sévérité de certaines vérifications.

Créez un groupe d'objets via AjouterGroupe d'objets 3D.

Dans la nouvelle fenêtre, donnez un nom au groupe d'objets et placez-le dans une discipline, puis filtrez les objets en définissant leurs critères. Vous pouvez choisir différents paramètres de filtre :

• Isoler : Filtre uniquement les éléments qui correspondent aux critères
• Masquer : filtre tous les éléments sauf ceux qui correspondent
• Recherche en texte libre : Filtre les éléments dont le nom inclut le texte

Vérifiez la visionneuse pour vous assurer que les éléments corrects sont filtrés avant de cliquer sur 'Enregistrer'.

Configurer les vérifications

Une fois que vous avez configuré vos disciplines et groupes d'objets, vous pouvez définir les vérifications qui doivent être exécutées pour les conflits et les dégagements.

• Les conflits sont des éléments qui se chevauchent avec une tolérance définie.
• Les dégagements sont des éléments qui enfreignent les exigences de distance minimale par rapport à d'autres objets.

Pour configurer une nouvelle vérification, cliquez sur la cellule de la matrice des groupes d'objets souhaités

Dans cet exemple, nous allons démontrer des vérifications pour les éléments muraux et le système de conduits et tuyaux CVC. Les éléments de murs font partie de la discipline Architecture, tandis que les tuyaux appartiennent à la discipline CVC.

Sélectionnez si vous devez configurer un conflit ou un dégagement, définissez la tolérance et choisissez si les résultats sont des problèmes mineurs ou critiques.

Dans cet exemple, nous configurons une vérification de conflit avec une tolérance de 100mm, ce que nous considérons comme un problème mineur.

Configurez ceci pour des groupes d'objets où vous souhaitez effectuer des vérifications ou laissez d'autres le faire.

Automatisation

Pour économiser des clics et laisser la validation de modèle s'exécuter en arrière-plan, vous pouvez activer 'Automation' pour les bâtiments concernés.

Accédez à

RéglagesBoxDesign'Automation'Sélectionnez le bâtiment pour lequel vous voulez exécuter la validation de modèle automatiquement

Si Automation est activé pour un bâtiment, les vérifications seront retraitées automatiquement lorsque de nouveaux fichiers de modèle sont ajoutés au bâtiment ou que des fichiers de modèle existants sont mis à jour. Lors de la création de nouvelles disciplines ou de nouveaux groupes d'objets, le bâtiment doit être retraité avant qu'Automation ne les inclue dans les résultats.
