Validation de modèle pour architectes et ingénieurs

En tant que architecte ou ingénieur, il est de votre responsabilité de soumettre des conceptions qui s'alignent avec les modèles créés par d'autres membres de l'équipe de conception et qui répondent à l'ensemble du niveau de qualité. Avec Dalux, vous n'avez plus à attendre les retours du coordinateur BIM. Au lieu de cela, vous pouvez valider votre modèle vous-même et apporter des modifications immédiatement.

Si vous travaillez avec Autodesk Revit, nous vous recommandons vivement d'utiliser le Plugin Dalux pour Revit. Sinon, utilisez l'Application Dalux Bureau pour valider votre modèle téléchargé directement sur la plateforme pour un retour rapide.

Validation de modèle dans Autodesk Revit

Vous pouvez utiliser le Plugin Dalux pour Revit pour valider votre modèle directement dans Revit sans quitter le logiciel.

Pour ce faire, téléchargez le plugin et installez-le en suivant ces instructions.

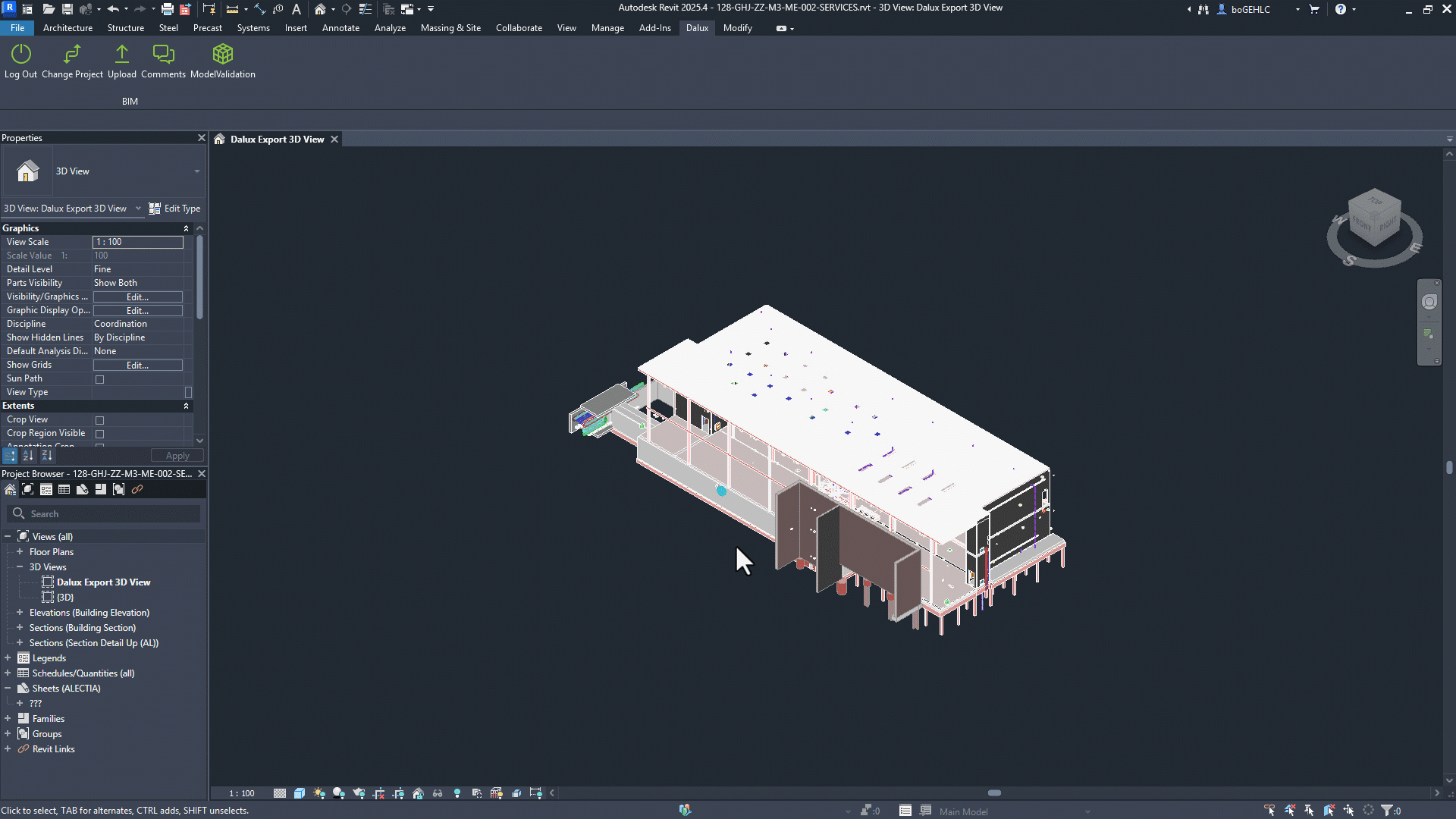

Lorsque votre modèle est ouvert dans Revit, accédez à la Validation de modèle depuis la barre d'outils et sélectionnez le bâtiment auquel votre modèle est associé.

Conflits et dégagements

Sélectionnez maintenant soit un ensemble spécifique de vérifications pour votre discipline, soit cliquez sur 'Exécuter les vérifications' pour lancer toutes les vérifications de conflits et de dégagement qui ont été configurées par le coordinateur BIM de votre projet.

Cliquer sur un conflit ou un dégagement vous permet de les examiner plus en détail. Cliquez sur 'Ouvrir dans Revit' pour effectuer un zoom sur celui-ci dans votre modèle actuellement ouvert. De cette manière, vous pouvez facilement apporter des modifications si nécessaire.

Dans cet exemple, nous travaillons sur le modèle MEP d'un projet et y avons lié le modèle structurel.

Passer en revue les conflits nous permet de décider, pour chaque demande, si nous voulons apporter des modifications à notre modèle, l'ignorer car elle n'est pas pertinente, ou envoyer un commentaire au concepteur structurel ou au responsable de la conception.

Ces actions sont expliquées plus en détail ici : Comment effectuer des vérifications dans la validation de modèle.

Contrôles de propriété

Sélectionnez un contrôle de propriété pour voir si votre modèle satisfait à toutes les exigences de l'EIR (Exchange information requirements). Cliquez sur les règles de votre discipline pour vérifier automatiquement si les propriétés requises existent et si elles correspondent aux valeurs attendues du BEP.

Dans l'exemple ci-dessous, l'ingénieur MEP doit ajouter des informations sur le système à chaque conduit. Tous les éléments de couleur orange ne respectent pas cette exigence pour les raisons suivantes :

• L'information est manquante. Ils peuvent ajouter les propriétés avant de soumettre le modèle.
• Les éléments ne sont pas correctement catégorisés. Ils peuvent y remédier avant de soumettre le modèle.
• L'exigence n'est pertinente qu'à une étape ultérieure. Ils peuvent de toute façon soumettre leur modèle.

Validation de modèle dans Dalux

Pour valider votre modèle dans Dalux, ajoutez-le dans Dalux Box, et allez à

DesignValidation de modèle

pour obtenir un retour immédiat sur votre conception.

Le processus est similaire à celui de Revit, mais vous ne pouvez pas ouvrir les demandes directement dans Revit depuis ici.

Cet article explique plus en détail comment effectuer des vérifications sur votre modèle : Comment effectuer des vérifications dans la validation de modèle.

Pour voir comment les exigences sont définies en tant que coordinateur BIM, vous pouvez en savoir plus ici : Validation de modèle pour les coordinateurs BIM.
