Comment utiliser les cartes dans InfraField sur mobile

Cet article couvre les bases de l’utilisation de la fonctionnalité carte dans les projets InfraField.

La carte se trouve dans l'onglet Position. Il vous permet d'afficher toutes vos données géométriques dans le contexte d'une carte de ses environnements.

Changer entre la carte et les plans

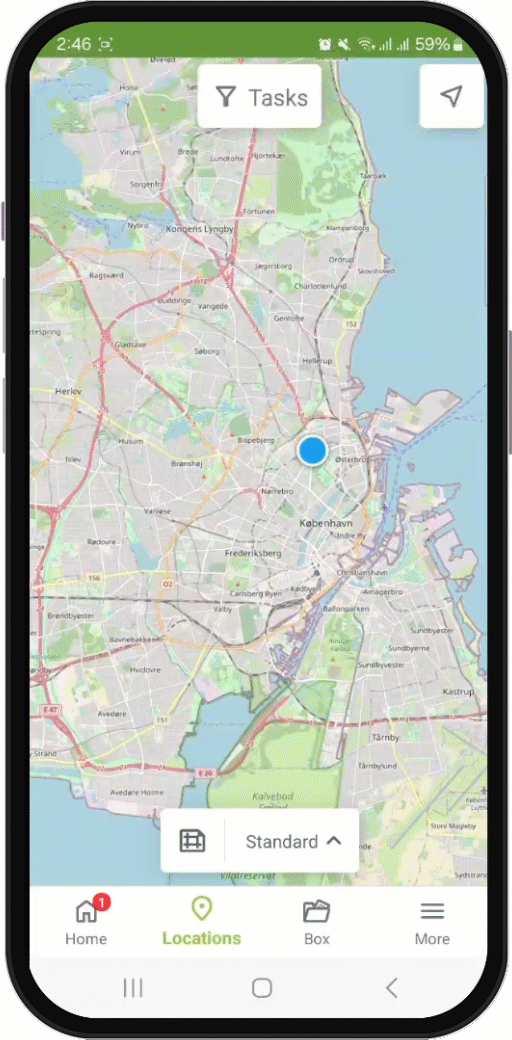

Si le projet utilise à la fois des structures/aires et la carte, vous pouvez basculer entre elles en appuyant sur l'icône /. Passer à la carte ouvrira la couche de carte que votre administrateur du projet a définie par défaut.

Lorsque vous êtes en affichage de la carte, vous pouvez utiliser l'icône pour revenir au dernier plan consulté. De même, lorsque vous consultez des plans, vous pouvez utiliser l'icône pour retourner à l'affichage de la carte.

Changer entre les couches de carte

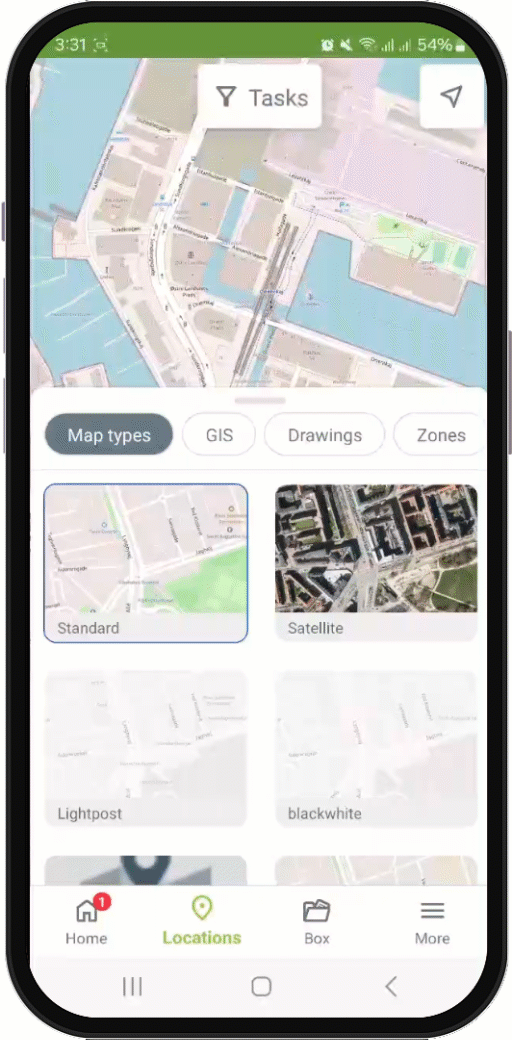

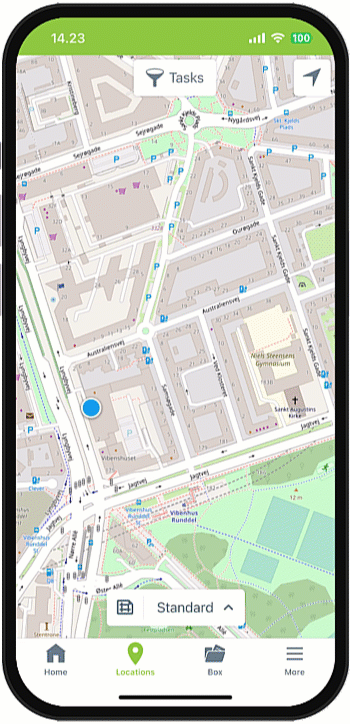

Pour passer entre les couches de carte personnalisées, appuyez sur le nom de la couche de carte. Puis, sélectionnez une autre couche de carte dans le menu et fermez le menu en le balayant vers le bas.

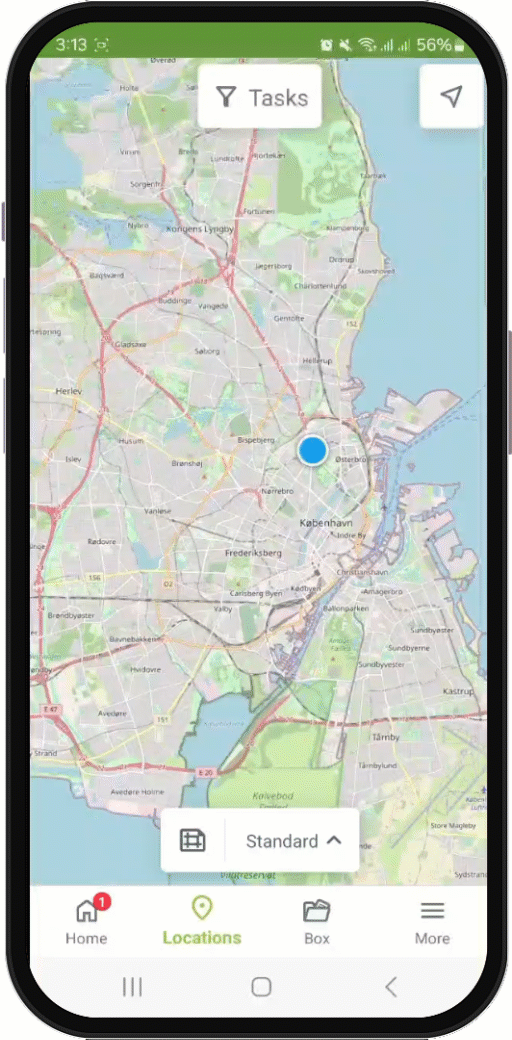

Afficher des données SIG sur la carte

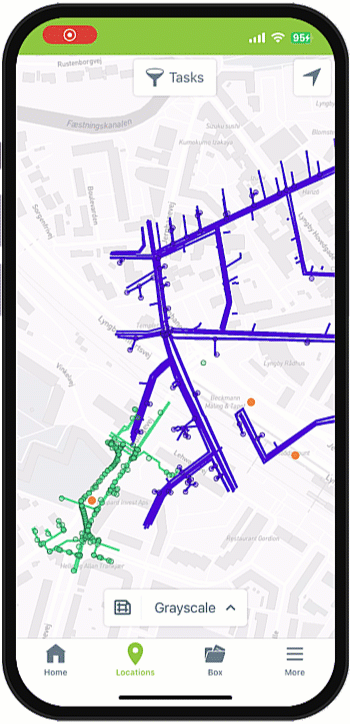

Les couches SIG se trouvent en mode carte dans le menu de couches de carte personnalisée. Elles sont affichées de manière similaire à Dalux Desktop. Vous pouvez sélectionner plusieurs couches SIG en même temps.

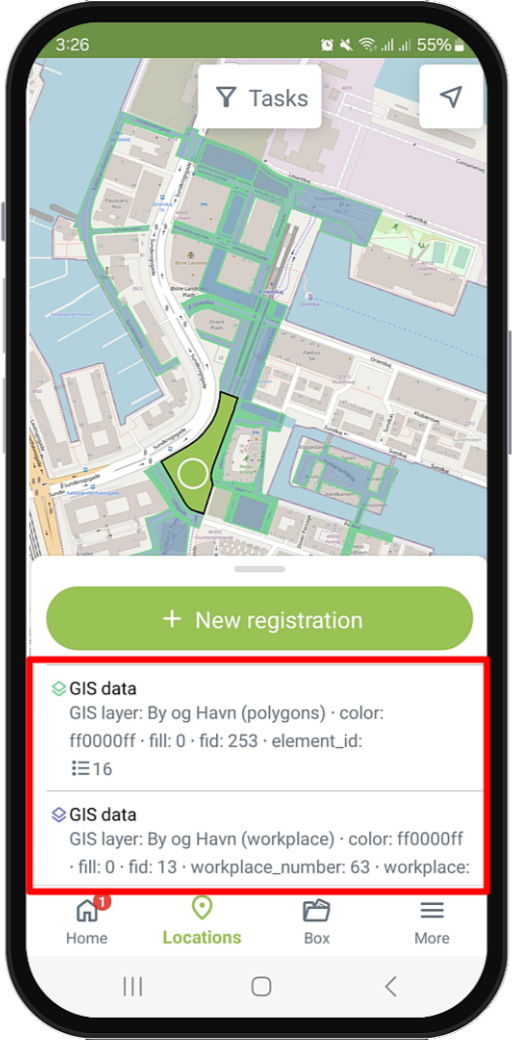

Pour accéder aux métadonnées de divers objets, cliquez dessus puis sélectionnez les données SIG. Le numéro à côté de l'icône indique le nombre de propriétés associées à l'objet. Appuyez sur les données SIG pour l'affichage des propriétés.

Afficher les dessins et les modèles sur la carte

Appuyer sur le nom de la carte vous permet d'afficher des dessins et des affichages en plan de vos modèles directement sur la carte. Vous pouvez afficher plusieurs modèles et dessins en même temps. Sélectionnez-les simplement dans les menus, et l'affichage de la carte effectuera un zoom sur les informations activées.

Afficher les zones sur la carte

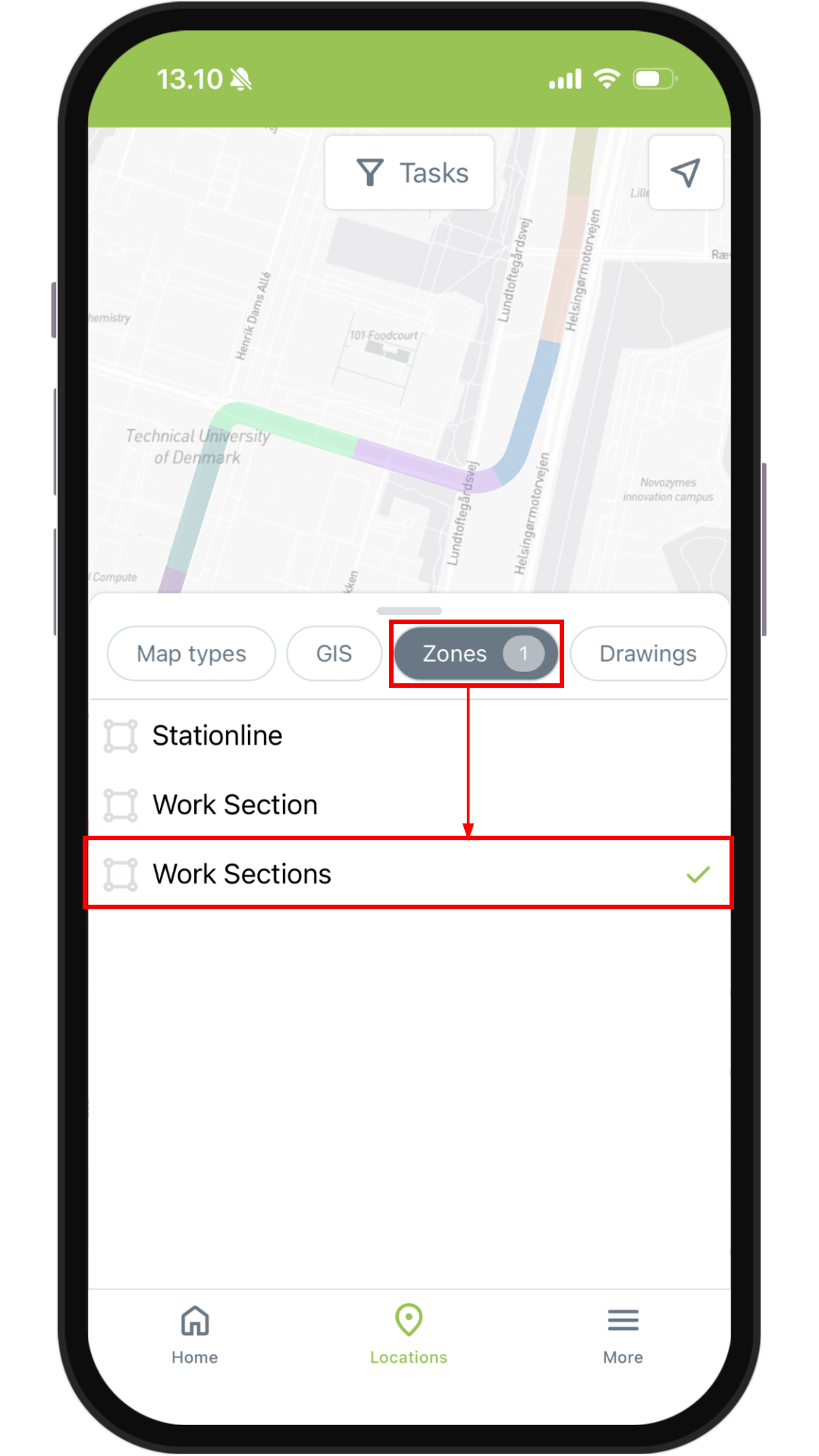

Appuyez sur le nom de la carte pour afficher les zones sur la carte. Vous pouvez sélectionner plusieurs couches de zone pour les afficher ensemble sur la carte.

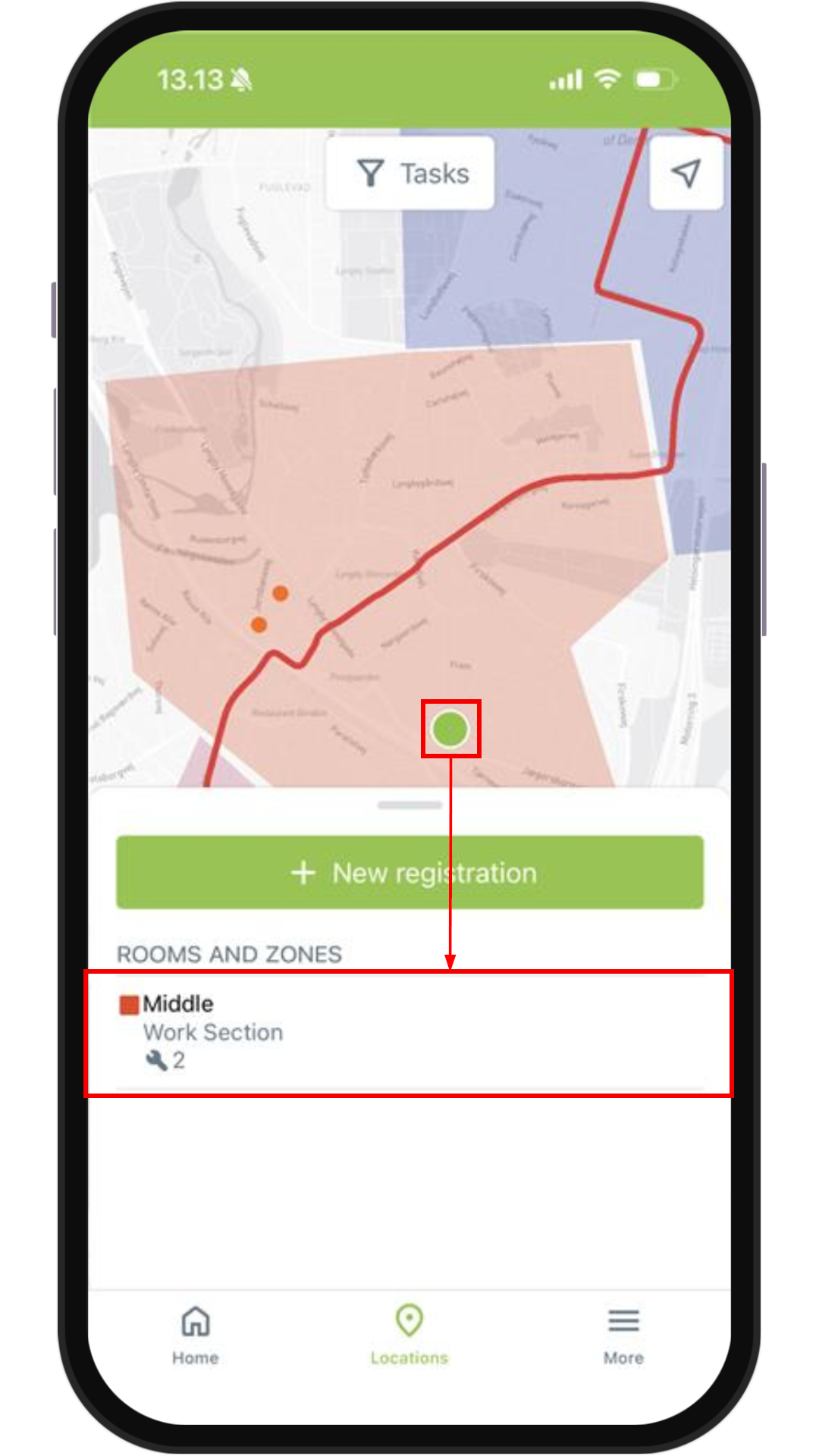

Appuyer dans une couche de zone vous permet d'accéder aux propriétés des zones et à tous les enregistrements de cette zone auxquels vous avez accès.

Afficher les alignements sur la carte

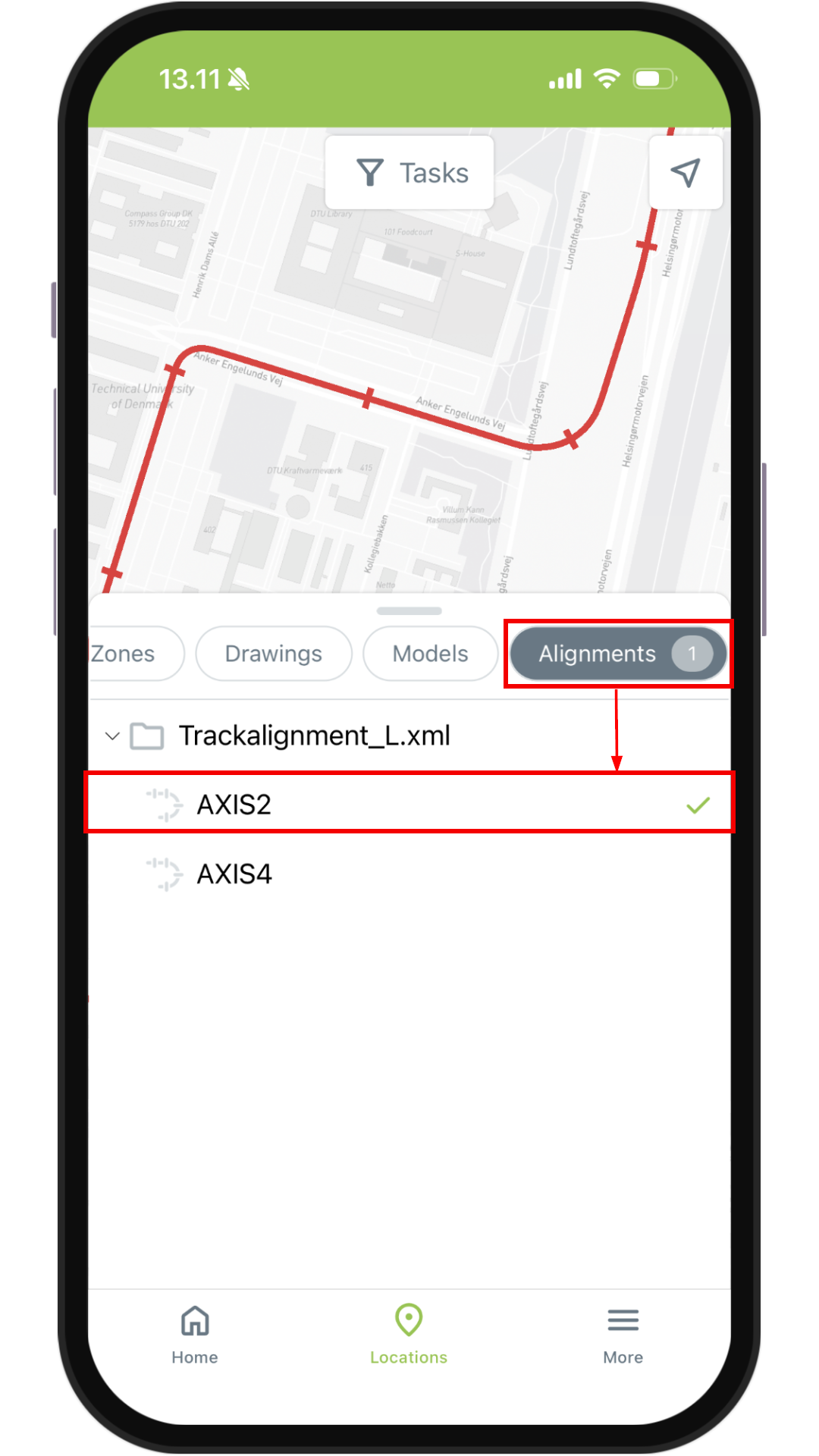

Appuyez sur le nom de la carte pour afficher les alignements sur la carte. Vous pouvez sélectionner plusieurs alignements pour les afficher ensemble sur la carte.

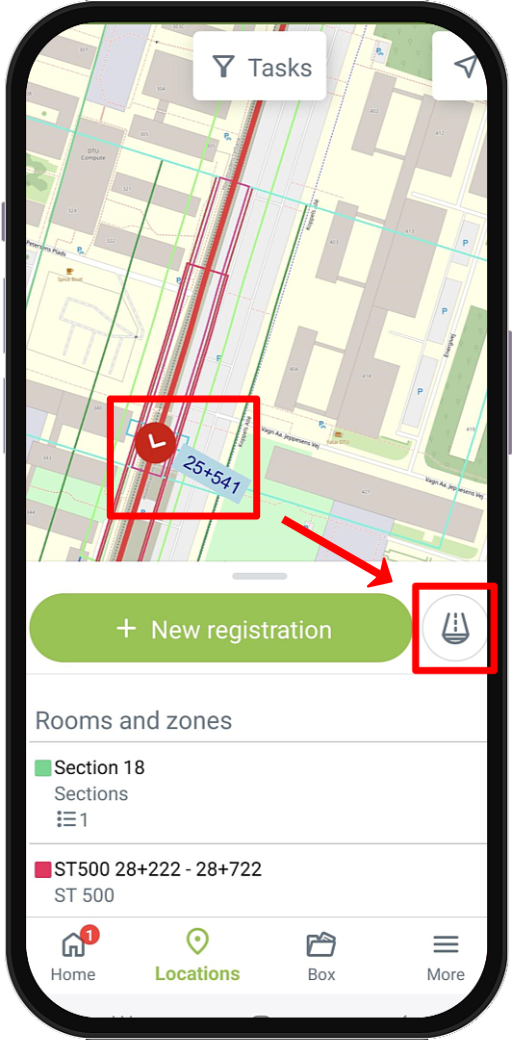

Appuyer sur un alignement puis sur l'icône ouvrira une coupe transversale au point sélectionné.

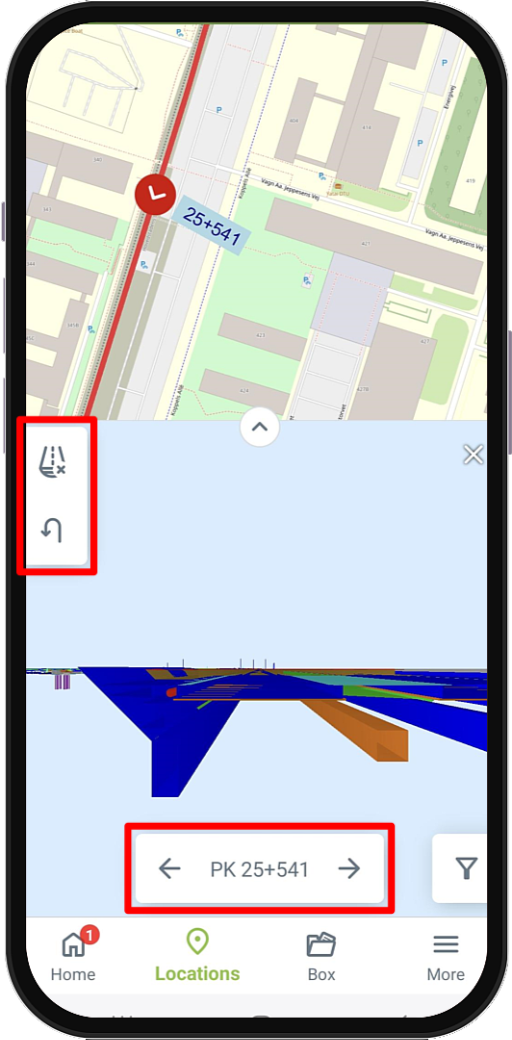

Déplacez-vous le long de l'alignement en utilisant soit soit sur l'incrément de station de l'alignement.

Pincez avec vos doigts dans l'affichage 3D pour effectuer un zoom avant et arrière. L'affichage sera réinitialisé si vous passez à un nouvel incrément, comme décrit ci-dessus.
Vous pouvez inverser la coupe transversale en appuyant sur .
Fermez la coupe transversale en appuyant sur .

Désactiver la sélection

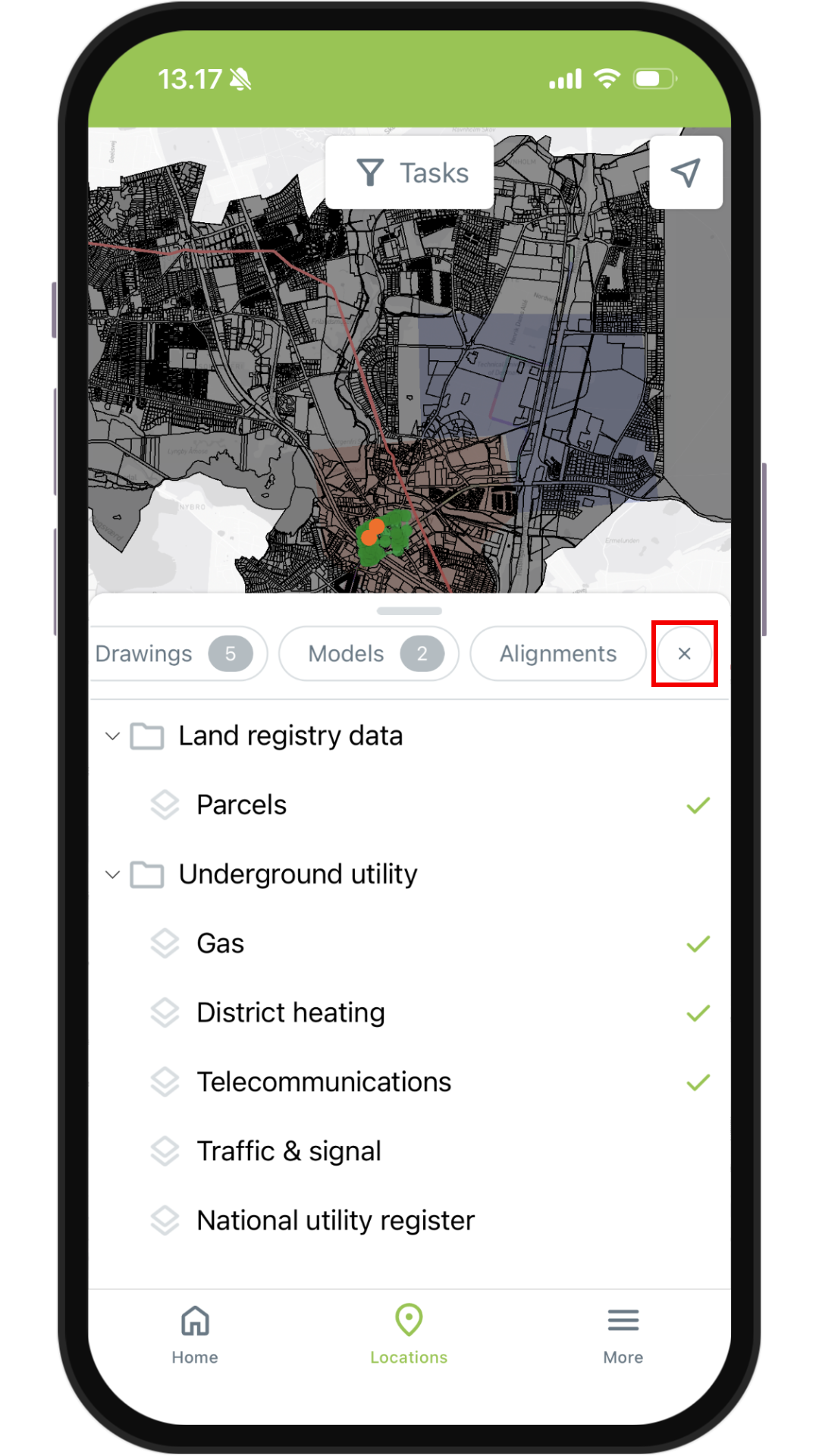

Vous pouvez supprimer tous les éléments sélectionnés en une seule fois en cliquant sur l'icône située tout à droite.

Filtrer les types d'enregistrements

Vous pouvez utiliser le filtre pour afficher les enregistrements faits sur la carte. Cela fonctionne de manière similaire au filtrage sur plans, où vous sélectionnez le type d'enregistrement dans une liste. Les enregistrements seront affichés comme des étiquettes ou des points sur la carte, en fonction de votre niveau de zoom. Vous pouvez ensuite appuyer sur les enregistrements pour les ouvrir.
