Le plugin Revit est un plugin développé par Dalux qui s'intègre à Revit, prenant en charge une variété de fonctionnalités telles que l'ajout de modèles et de plans, la création de commentaires et la validation de modèle.
Cet article explique comment créer des commentaires depuis Revit et comment l'utiliser avec la validation de modèle.
Pour apprendre comment faire, installer le plugin ou ajouter des modèles ou des dessins à l'aide du plugin, lisez cet article : Comment utiliser le plugin Revit.
Comment créer et mettre à jour des commentaires ?
Plus d'informations
Si vous souhaitez en savoir plus sur les commentaires, vous pouvez lire cet article à ce sujet : Comment configurer les commentaires.

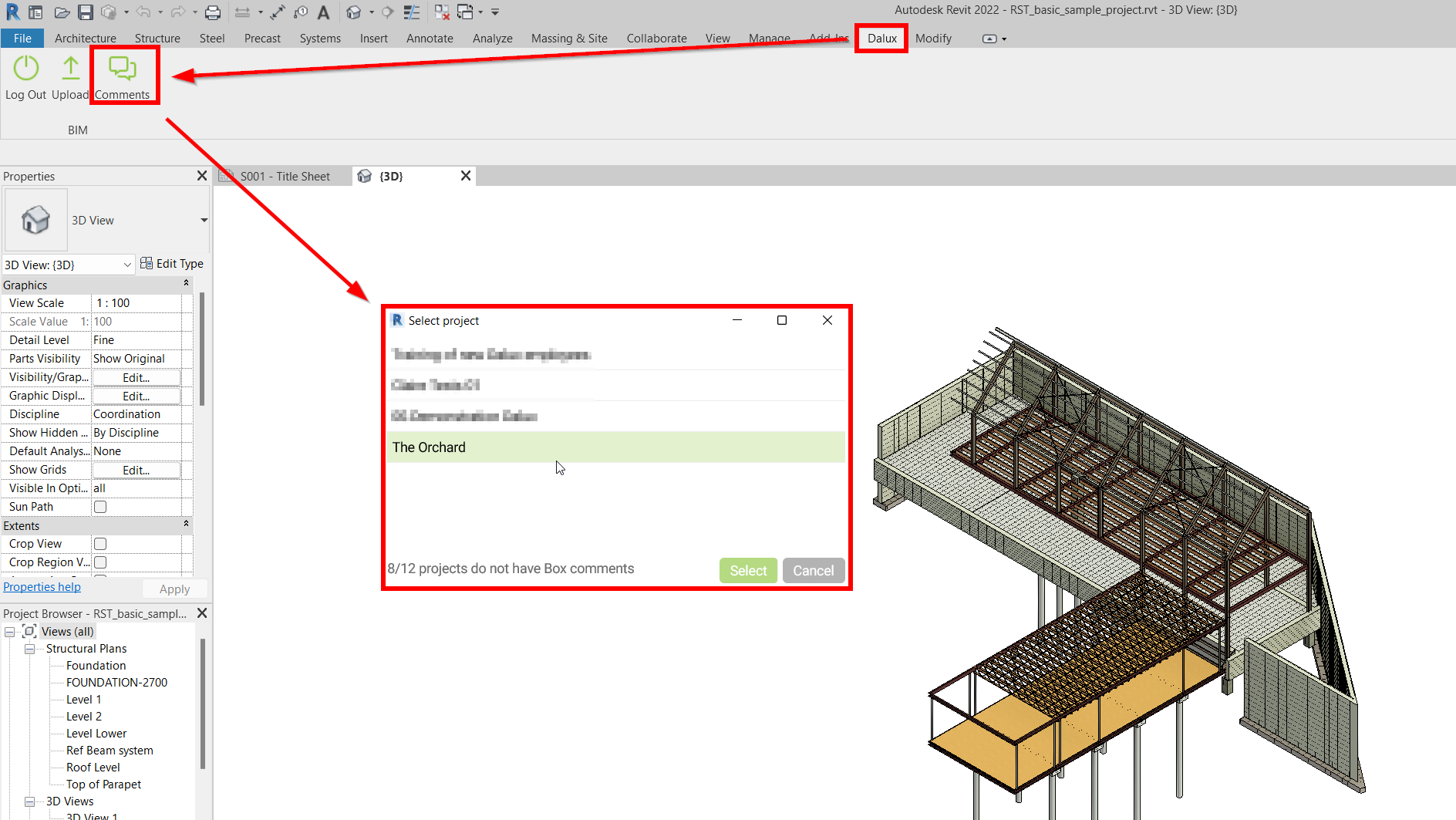

Dans Commentaires vous pouvez sélectionner les projets dont vous souhaitez voir, mettre à jour ou créer des commentaires :

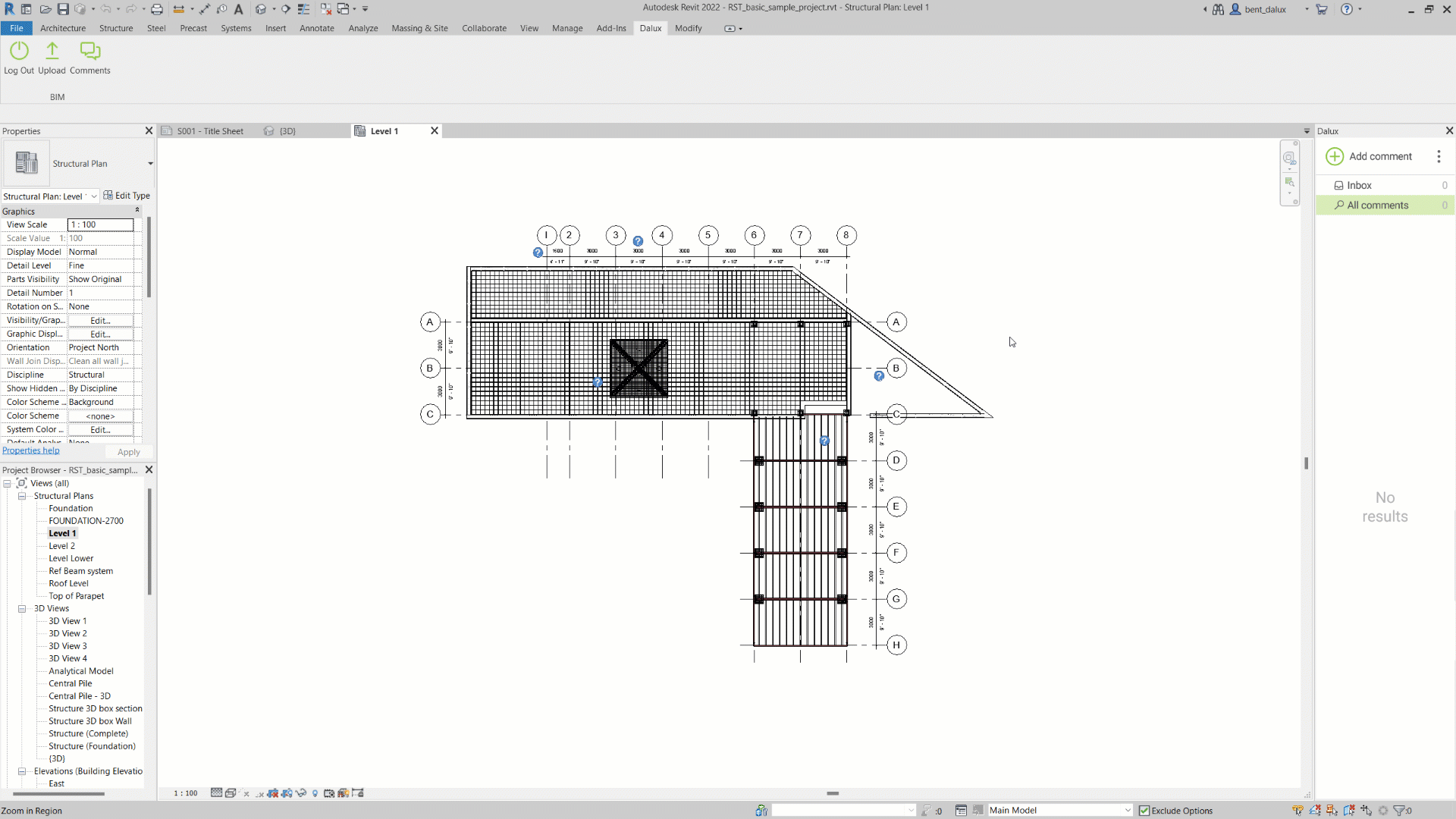

Une fois que vous avez sélectionné votre projet, une colonne de menu apparaîtra sur le côté droit de la fenêtre.
Pour ajouter un commentaire, sélectionnez Ajouter un commentaire et créez un nouveau commentaire comme vous le feriez directement dans Dalux, en choisissant un type, le canal de communication, la responsabilité et d'autres informations :

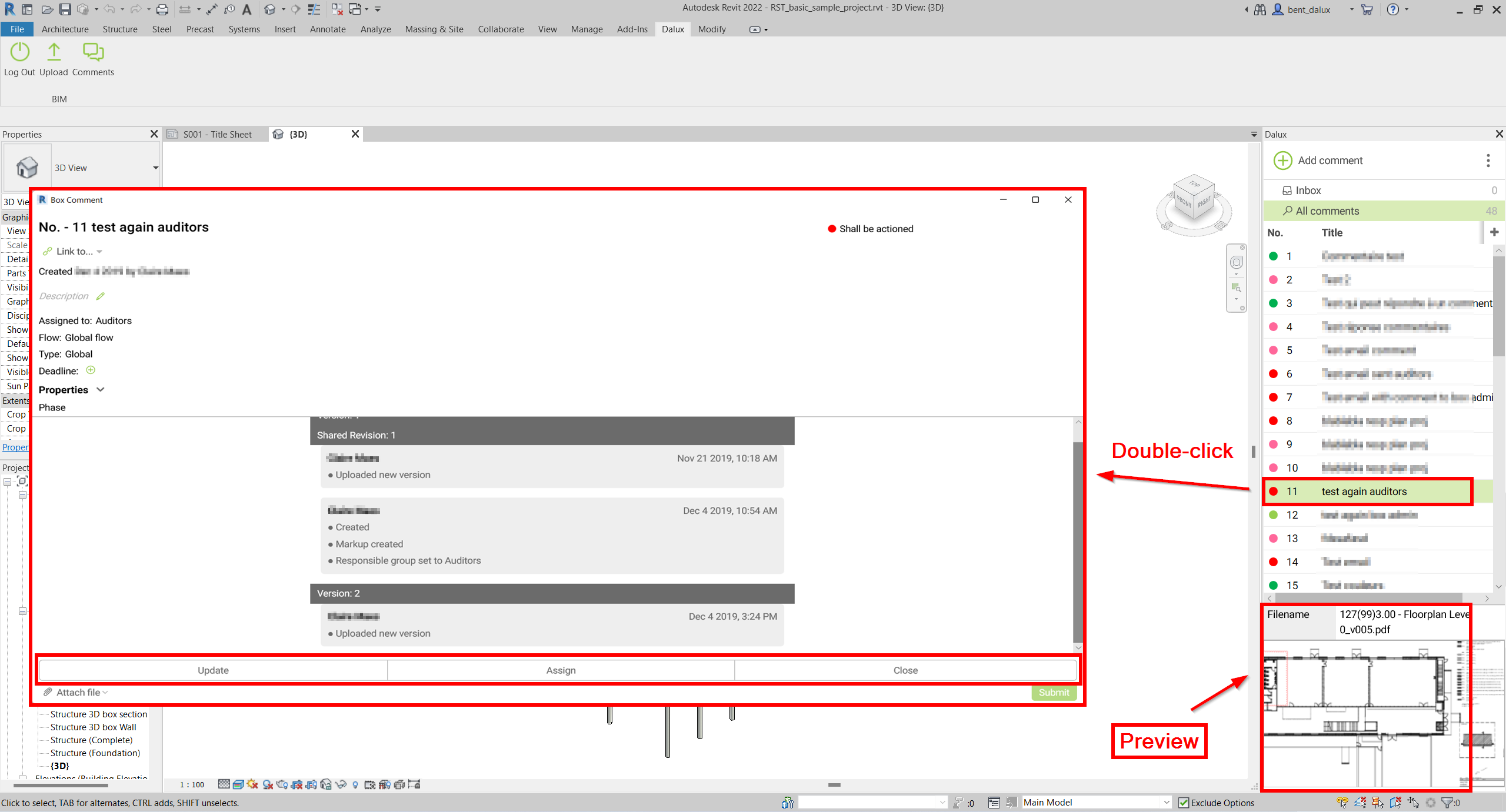

Pour voir les commentaires existants, vous pouvez choisir un dossier et sélectionner l'entrée. Vous verrez un aperçu de l'encadré rouge en bas de la fenêtre. Pour ouvrir le commentaire en plein écran et afficher toutes les informations associées à l'encadré, double-cliquez simplement sur le commentaire.
Dans cette fenêtre, vous pouvez également modifier ou répondre à ce commentaire, et même le fermer si le problème est résolu et si vous avez les droits nécessaires.
Validation de modèle
Le plugin Revit intègre également la fonctionnalité de validation de modèle de Dalux. En utilisant cette intégration, vous pouvez facilement apporter des modifications à votre modèle Revit en fonction des détections de conflits ou des validations de métadonnées de Dalux.

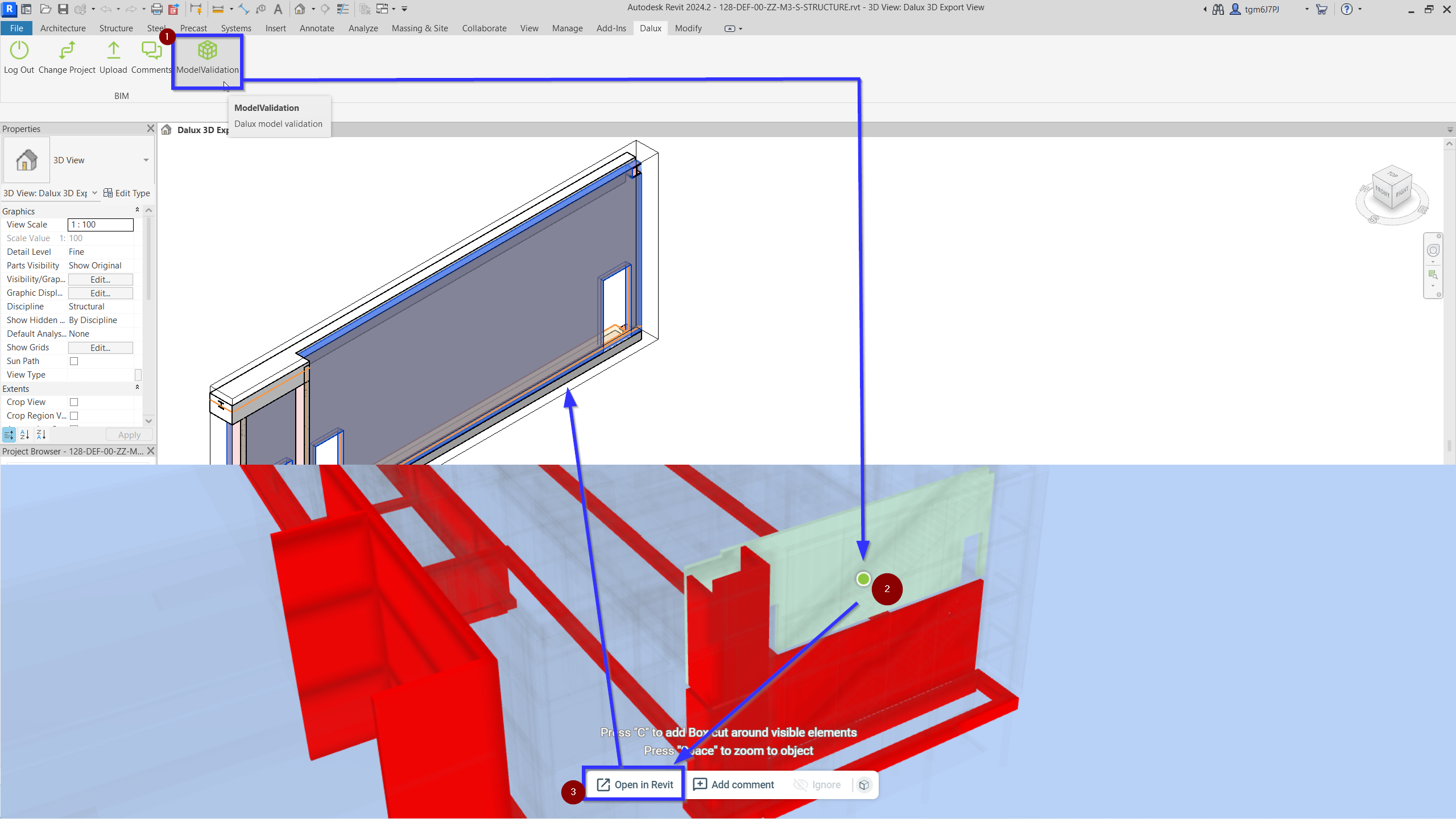

Pour ce faire, ouvrez Revit et ouvrez le fichier Revit qui correspond au modèle dans votre projet Dalux. Ensuite, cliquez sur ModelValidation, ce qui ouvre une instance de Dalux Desktop uniquement pour la validation de modèle, où vous pouvez effectuer des détections de conflit.
À partir d'ici, vous pouvez effectuer des vérifications de conflit pour voir où des problèmes apparaissent, puis cliquez sur Ouvrir dans Revit dans Dalux, sous la validation de modèle (application de bureau uniquement). Cela ouvrira Revit et vous positionnera directement sur l'objet sélectionné :
Avec l'objet sélectionné et les informations de la détection de conflits, vous pouvez corriger les erreurs dans le modèle/métadonnées.
