Le Plugin Revit est un plugin développé par Dalux qui s'intègre dans Revit, supportant une variété de fonctionnalités comme l'ajout de modèles et de plans, la création de commentaires, et l'intégration avec la validation de modèle.
Vous pouvez utiliser le Plugin Revit pour ajouter des modèles directement de Revit à votre projet Dalux. Cet article expliquera comment effectuer l'ajout de modèles/plans. Veuillez noter que vous ne téléchargez pas le fichier modèle '.RVT' sur Dalux, seulement le fichier '.daluxbim' utilisé dans Position.
Pour apprendre à installer le plugin et utiliser ses autres fonctionnalités, lisez cet article.
Attention
Ce plugin fonctionne uniquement avec les versions complètes de Revit. Veuillez vous assurer que votre version de Revit est compatible avec la version du plugin. Mettre à jour Revit peut causer des problèmes si le plugin et les versions de Revit ne correspondent pas.
Avant de tenter d'ajouter un modèle en utilisant le plugin Revit, assurez-vous que les coordonnées de votre projet sont correctement configurées pour l'ajout. Cet article (Revit Survey Point) peut vous aider si vous n'êtes pas sûr(e) ou si vous avez des problèmes de synchronisation.
Comment ajouter et mettre à jour vos fichiers modèle 3D et plan ?
Privilèges utilisateur
Pour pouvoir ajouter des documents depuis Revit, vous devez appartenir à un groupe d'utilisateurs ayant des droits de modification des bâtiments et des emplacements sur le projet Dalux concerné. Si vous ne pouvez pas faire cela, contactez l'administrateur du projet.
Pour ajouter votre modèle de Revit à Dalux, ouvrez Revit, assurez-vous d'être connecté à votre compte Dalux dans le plugin.
Sélectionner le projet et le bâtiment
Sélectionner ou changer de projet en cliquant sur "Changer de projet" et sélectionnez un projet dans la liste.
Cliquez sur "Ajouter", et sélectionnez le bâtiment et le fichier où vous souhaitez ajouter votre modèle, puis cliquez sur "OK":
Si c'est la première fois que vous ajoutez ce modèle, sélectionnez "nouveau fichier" dans le champ Fichier. Si vous avez déjà ajouté ce modèle précédemment, sélectionnez alors le fichier que vous souhaitez mettre à jour.
Important !
Assurez-vous que le bâtiment dans lequel vous souhaitez ajouter votre fichier Revit existe déjà dans le projet Dalux, car vous ne pouvez pas créer de nouveaux bâtiments via le plugin.
Ajouter des fichiers
Depuis l'écran principal d'ajout, vous pouvez sélectionner les fichiers que vous souhaitez ajouter et voir les métadonnées qui leur sont associées. Basculez 'Include views' dans le coin supérieur droit pour filtrer les affichages afin d'obtenir un aperçu plus facile. Si des affichages sont sélectionnés pour être ajoutés et que 'Include views' est désactivé, ces affichages ne seront pas ajoutés.
Notice
Si vous ajoutez des fichiers pour la première fois, vous devez d'abord passer par Calibrage de niveau,
Calibrage de propriété et
Calibrage de discipline (voir ci-dessous). Ces réglages seront enregistrés pour de futurs ajouts.
Nom de fichier: C'est le nom du fichier dans Dalux. Modifiez ceci sous Calibrage de propriété pour le remplir avec des propriétés Revit, ou double-cliquez sur le nom de fichier dans la vue en liste après l'avoir sélectionné pour le modifier manuellement.
Version: C'est la version du fichier qu'il obtiendra dans Dalux après l'ajout (chaque exportation augmentera cette version).
Dossier: Sélectionnez le dossier dans Dalux Box où le fichier doit être ajouté.
Si un modèle de dénomination de fichier est rattaché au dossier, un avertissement s'affiche si le nom ne correspond pas au modèle.
Si un nom de fichier ne correspond pas au modèle, il ne sera pas ajouté.
Ajouté: Date du dernier ajout de ce fichier.
Vue active : Sélectionnez la vue qui détermine l'étage auquel ils doivent être mappés.
Sélectionnez "Aucun mappage" si vous ne souhaitez pas que le plan/la feuille soit associé(e) à un étage.
Pour les modèles 3D, voir Active View (3D) ci-dessous.
Niveau Dalux: Sélectionnez le niveau auquel le dessin sera calibré selon l'affichage actif.
Numéro: Numéro de la feuille du dessin (modifiable uniquement dans Revit).
Titre: C'est le nom du dessin avec lequel il sera affiché dans Design et Positions. Saisissez la valeur manuellement ou mappez-la sous Calibrage de propriété.
Description du contenu : Champ de métadonnées système, saisissez la valeur manuellement ou mappez-la sous Calibrage de propriété.
Les métadonnées personnalisées du projet sont également affichées ici et se comportent comme "Description du contenu".
Sélectionnez les fichiers en cochant les cases, et la ligne sera mise en surbrillance.
Un astérisque orange indique un champ obligatoire, vous devez sélectionner quelque chose pour pouvoir l'ajouter.
Trucs et astuces
Vous pouvez faire une sélection multiple en maintenant la touche Ctrl ou Majuscule tout en sélectionnant plusieurs lignes.
Fichiers de modèle
Les modèles se comportent de la même manière que les dessins. Cependant, il y a deux différences principales.
Exporter la pièce
Survolez l'icône du modèle et sélectionnez si vous souhaitez ou non inclure les pièces dans l'ajout.
Affichage actif (3D)
Sélectionnez l'affichage 3D que vous souhaitez utiliser pour l'ajout. Le niveau de détail (fin est recommandé) et seuls les objets visibles dans cet affichage seront ajoutés.
Calibrage de niveau
IMPORTANT
! Si des étages ont déjà été créés dans votre projet Dalux, vous devez vous abstenir de créer des étages à partir de vos feuilles lors de l'ajout à Dalux !
Le calibrage de niveau affiche les étages du modèle, vous permettant de calibrer chacun d'eux à un étage de Dalux et d'assigner un nom.
Vous pouvez :
- Choisissez les étages existants s'ils ont déjà été créés dans Dalux.
- Créez-en un nouveau basé sur l'étage du modèle.
- Sélectionnez 'Pas de calibrage de niveau', et le niveau ne sera pas importé.
Calibrage de propriété
Calibrage de propriété vous permet de spécifier le nom de fichier et d'associer n'importe quelle métadonnée Dalux à une propriété Revit.
Propriété Dalux: permet de sélectionner le champ de métadonnées système ou personnalisé du projet Dalux. Il liste la valeur actuelle utilisée pour chaque fichier.
Propriété Revit: permet de sélectionner les propriétés du modèle Revit. Il liste la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur 'Valider le calibrage'.
Après avoir cliqué sur 'Valider le calibrage' et ajouté les fichiers à Dalux, cette configuration sera enregistrée et réutilisée la prochaine fois que vous ajouterez.
Vous pouvez facilement restaurer le calibrage précédent utilisé lors du dernier ajout en cliquant sur "Revenir au dernier calibrage ajouté" dans le coin inférieur gauche.
Astuces et conseils
Titre est le nom qui apparaît sous Position, donc gardez-le court et concis.
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis affecter cette nouvelle propriété Revit à une propriété Dalux.
Calibrage de la discipline
Le calibrage de la discipline vous permet d'associer la 'Discipline' et/ou la 'Sous-discipline' avec des entrées utilisateur ou une propriété Revit.
Propriété Dalux: permet de sélectionner entre Discipline ou Sous-discipline.
Il liste la valeur actuelle utilisée pour chaque fichier.
Propriété Revit: permet de sélectionner les propriétés du modèle Revit.
Il liste la nouvelle valeur qui sera utilisée pour la propriété Dalux après avoir cliqué sur "Valider le calibrage".
Après avoir cliqué sur "Valider le calibrage" et ajouté les fichiers à Dalux, cette configuration sera enregistrée et réutilisée la prochaine fois que vous ajouterez.
Vous pouvez facilement restaurer le calibrage précédent utilisé lors du dernier ajout en cliquant sur "Revenir au dernier calibrage ajouté".
Astuces et conseils
La discipline et la sous-discipline sont utilisées pour trier les dessins sous Position.
Si vous souhaitez ajouter deux propriétés Revit à une propriété Dalux, vous devez les combiner en une nouvelle propriété Revit, puis affecter cette nouvelle propriété Revit à une propriété Dalux.
Message
En bas, vous pouvez entrer un message pour expliquer la raison de l'ajout.
Veuillez noter que vous ne pouvez ajouter qu'un seul message pour l'ensemble de l'ajout, pas pour chaque fichier individuellement.
Après l'ajout
Lorsque vous avez terminé de configurer vos fichiers et que vous cliquez sur "Ajouter", vous verrez un écran de progression.
Une fois tous les fichiers ajoutés, vous verrez le résultat avec une coche pour chaque ajout réussi.
Si l'un des fichiers n'a pas été ajouté, une icône d'information rouge apparaîtra à droite de chacun ; survolez l'icône avec votre souris pour inspecter la raison.
Notice
Votre modèle sera ajouté dans le module Position en tant que fichier .daluxbim. Si le modèle est lié à Dalux Box, il sera également enregistré là-bas en tant que fichier .daluxbim.
Modèles Revit liés et fichiers .dwg chargés
Si vous avez lié d'autres types de fichiers dans votre projet Revit, ils ne seront pas tous pris en compte par le plugin Revit. Ces fichiers liés ne seront pas ajoutés au projet à l'aide du plugin Revit car le plugin dépend des informations disponibles sur le logiciel Revit.
Fichiers .dwg chargés
Les fichiers .dwg chargés dans le modèle contenant des objets 3D seront ajoutés en tant qu'un seul objet :
Un fichier .dwg ressemblera à ceci dans Revit (un grand objet sélectionnable) :

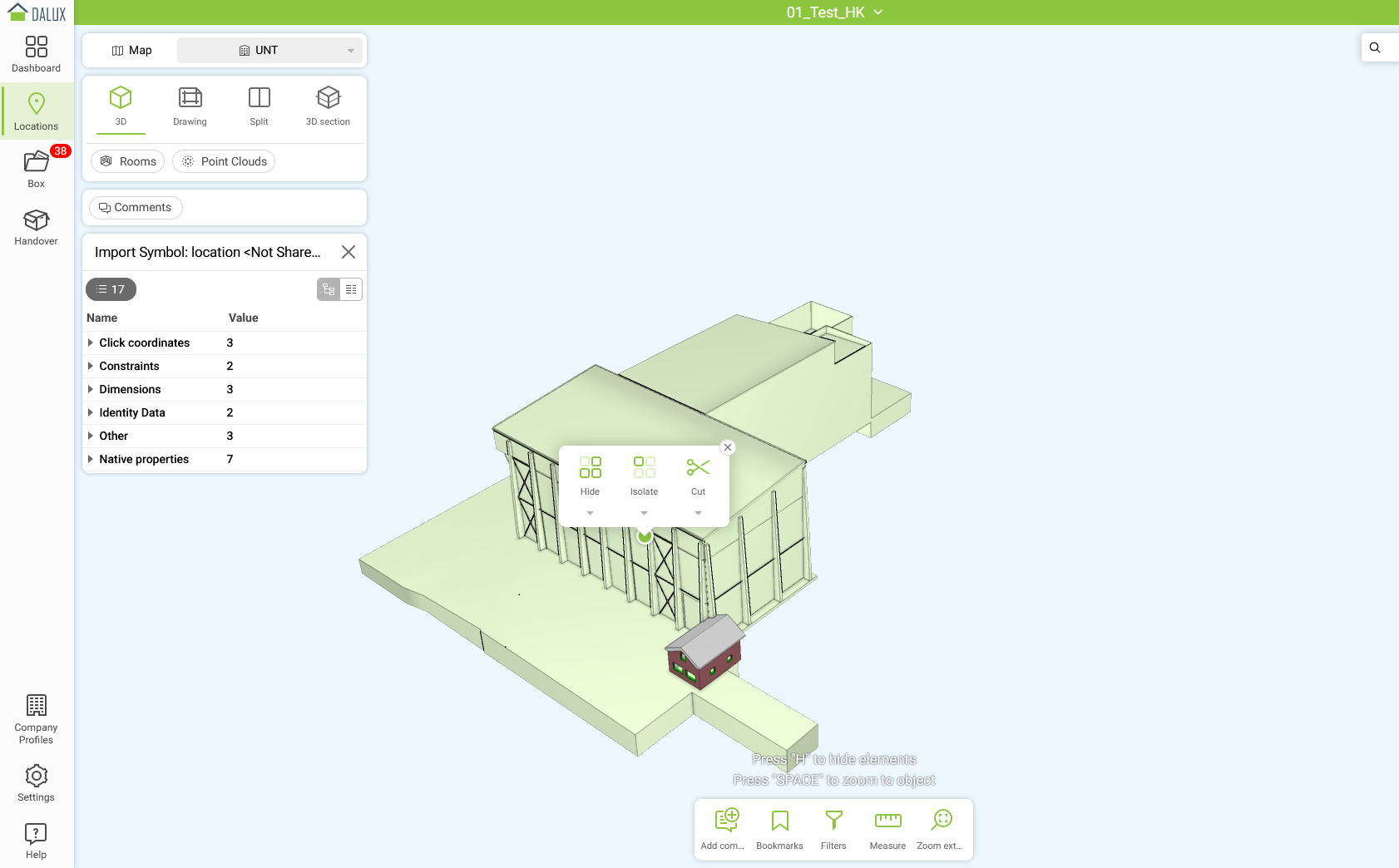

Cela finit alors de la même manière dans Dalux :
