Comment configurer les sections linéaires et les zones

Cet article explique comment créer des zones sur la carte, des aires et des structures dans un projet InfraField.

Utilisez les zones pour diviser le projet en segments plus petits avec des propriétés spécifiques ou pour des fins de filtrage. Il est recommandé de créer des zones dès le début, mais ajouter des zones plus tard mettra automatiquement à jour les enregistrements déjà placés.

Les zones créées dans la vue de la carte seront automatiquement affichées au-dessus de toutes les couches de carte.

Vous devez d'abord créer une zone ou une structure pour y ajouter des zones. Si vous avez ajouté un ou plusieurs fichiers d'alignement, vous pouvez les utiliser pour créer automatiquement des zones le long des alignements.

Comment configurer les zones

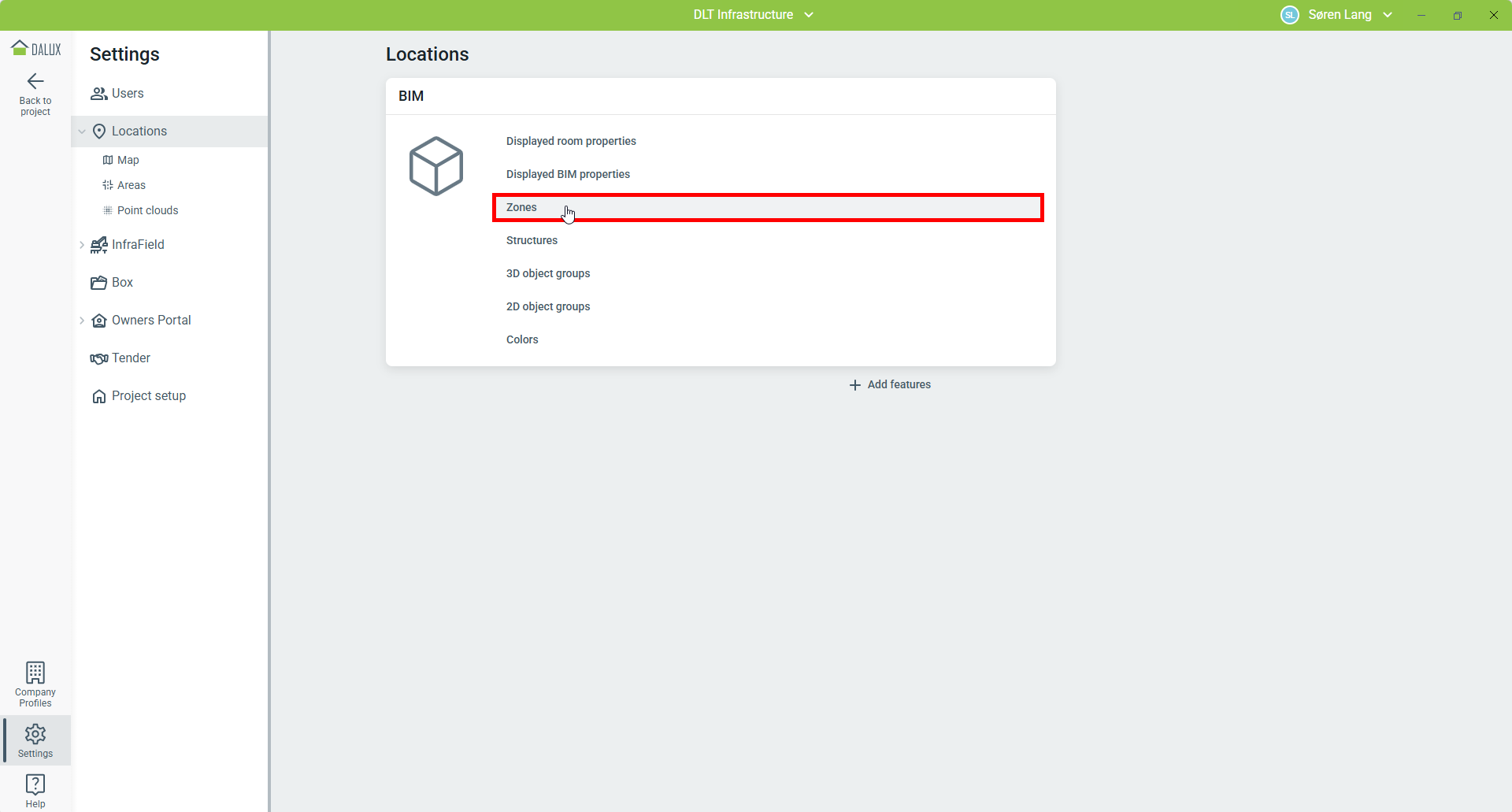

Pour créer des zones dans le projet, allez dans Réglages Position 'Zones'.

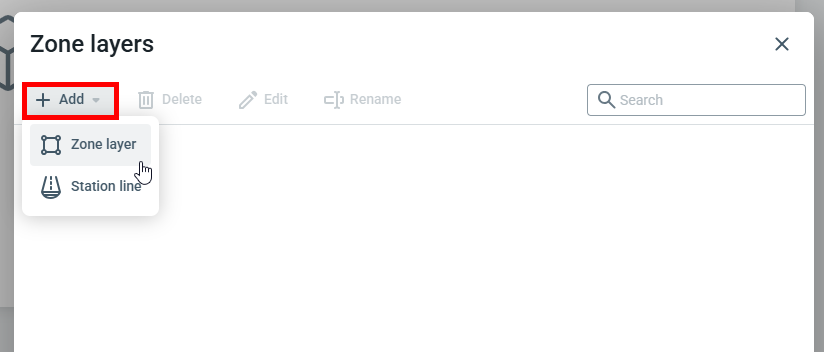

En cliquant sur Ajouter, il existe deux façons de créer des couches de zone :

• Couche de zone : Cette fonctionnalité vous permet de dessiner des formes sur la carte, les aires ou les structures. Les zones sont indépendantes les unes des autres.
• Section linéaire : Cela vous permet de créer des zones qui suivent un alignement avec une largeur fixe.

Comment configurer les couches de zone

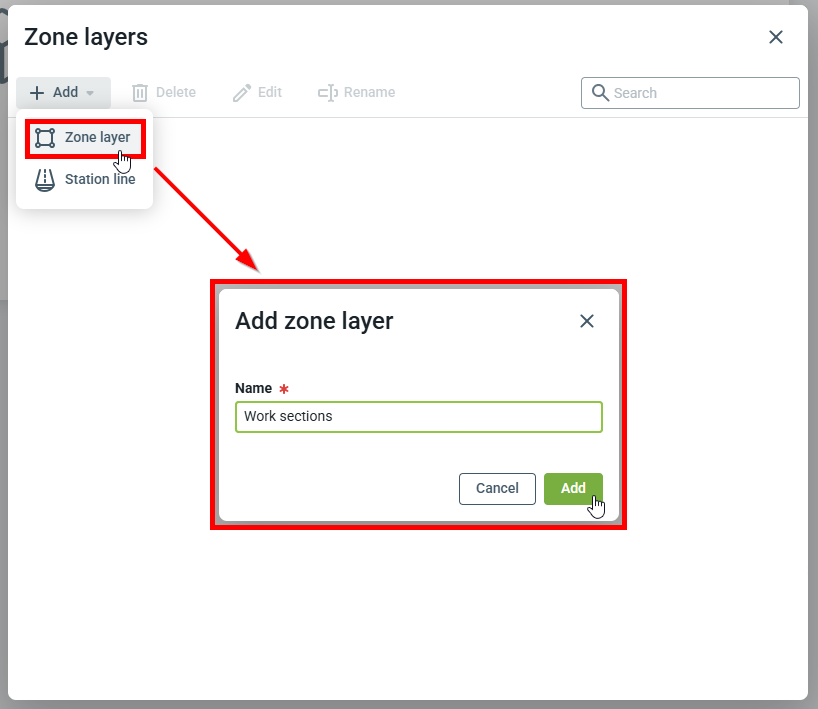

Pour créer une nouvelle couche de zone et les zones sur la couche, cliquez Couche de zone.

Saisissez un nom pour la couche de zone, puis cliquez sur 'Ajouter'. La couche de zone est affichée dans la liste.

Double-cliquez sur le nom de zone ou sélectionnez-le et cliquez sur Modifier.

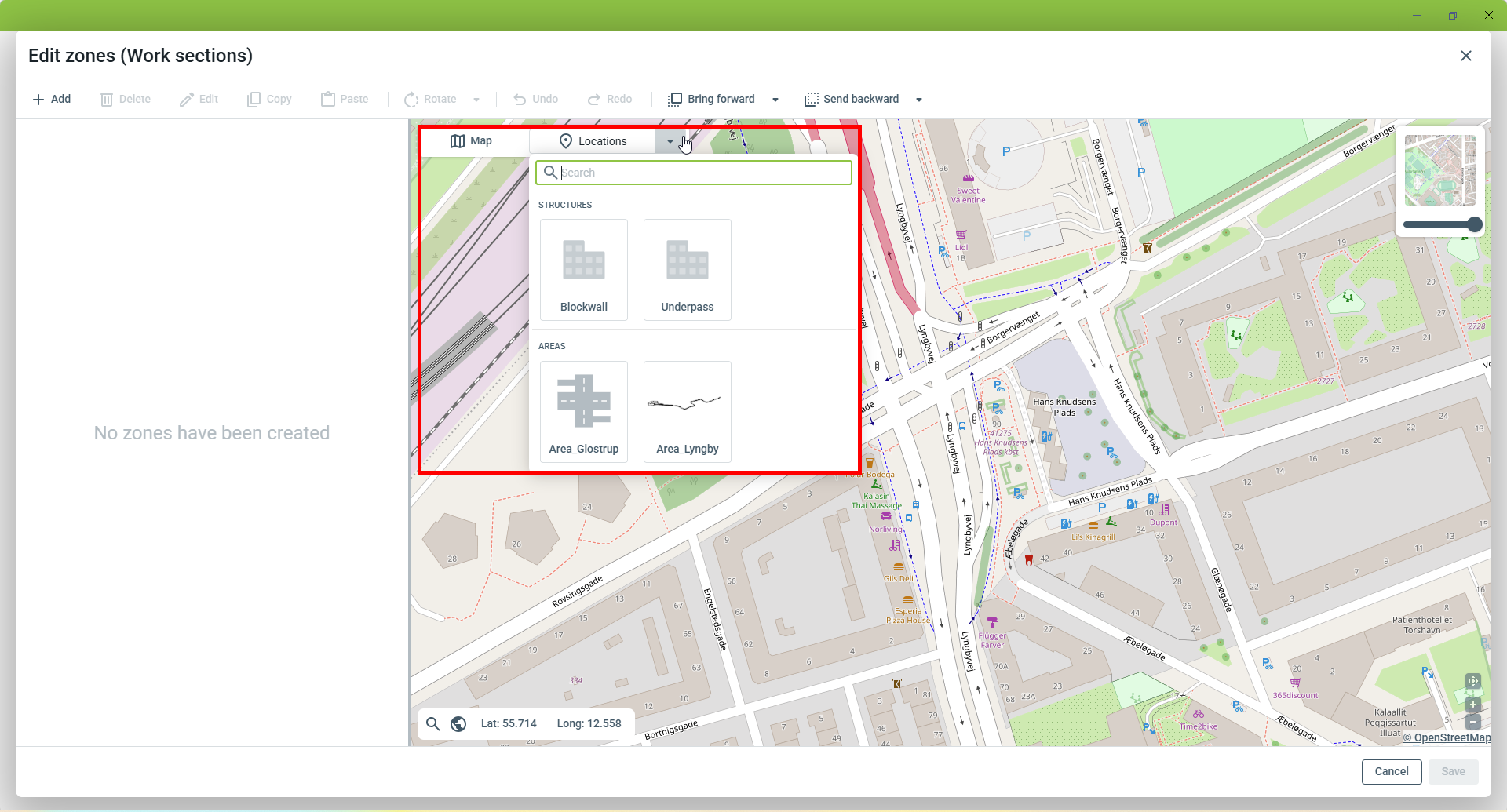

Vous devez sélectionner où ajouter les zones. Sélectionnez entre 'Carte', 'Aire' ou 'Structure' dans Positions.

• Les zones ajoutées aux aires peuvent également être affichées sur la carte.
• Les zones créées sur une structure ne peuvent être affichées que dans cette structure et PAS sur la carte, les aires ou une autre structure.
• Les zones ajoutées à la carte et aux aires peuvent avoir le même nom et sont considérées comme la même zone.
• Les zones ajoutées à une structure peuvent avoir le même nom au sein de la structure et seront considérées comme la même zone à travers les étages. Elle ne peut pas partager le même nom qu'une zone de la carte/de l'aire ou d'une autre structure.

Comment configurer les sections linéaires

Pour générer des zones basées sur des lignes ferroviaires, vous devez avoir au moins un fichier d'alignement. Lisez cet article pour savoir comment ajouter des fichiers d'alignement à vos projets : Comment configurer les Alignements

Pour générer de nouvelles zones en utilisant des lignes ferroviaires, allez à :

Réglages Position Zones Ajouter Section linéaire.

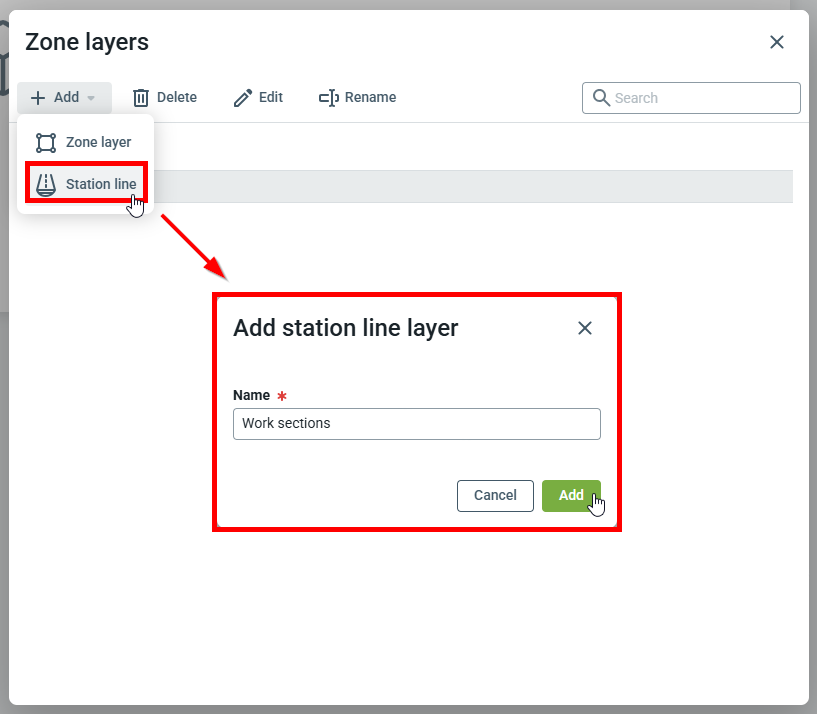

Saisissez un nom et cliquez sur 'Ajouter'.

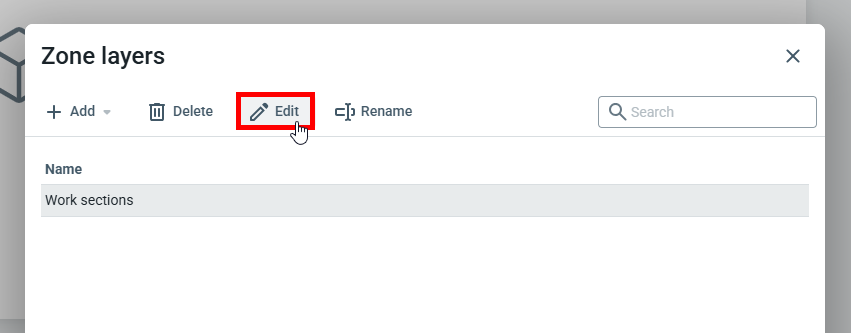

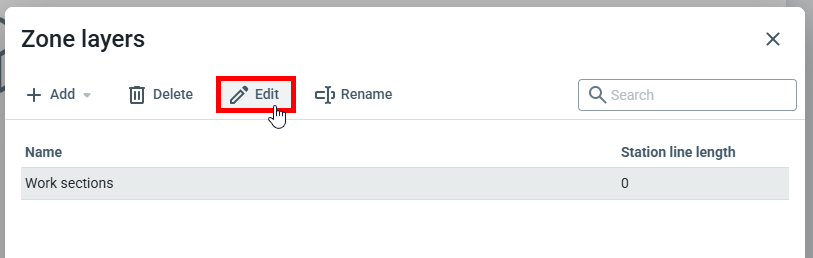

Double-cliquez sur la couche de zone ou sélectionnez-la et cliquez sur Modifier pour l'ouvrir et commencer à générer des zones à l'intérieur.

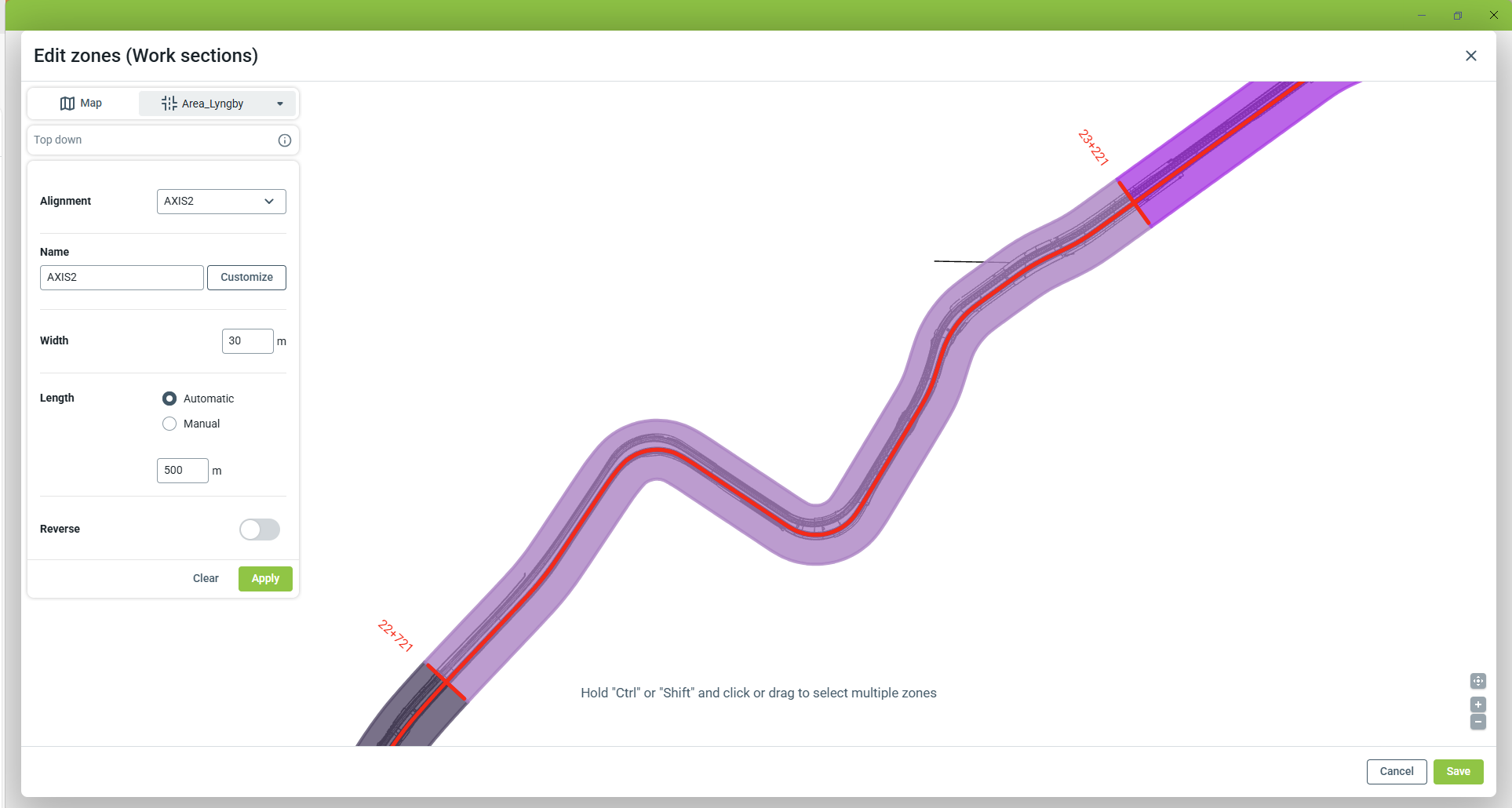

Sélectionnez l'affichage de la carte ou une zone avec un plan.

• Alignement: Sélectionnez une ligne à partir d'un fichier d'alignement.
• Nom : Sélectionner un préfixe pour nommer les zones. Les zones seront nommées avec le préfixe et le début et la fin de l'incrément de section.
  • Personnaliser : Entrez un préfixe + une valeur de départ et les intervalles
• Largeur: Entrez la largeur totale pour toutes les zones créées.
• Longueur:
  • Automatique : Utilisez ce réglage pour créer automatiquement des zones le long de l'alignement avec la même longueur (saisie ci-dessous en mètres).
  • Manuel : Utilisez cette méthode pour créer les zones manuellement en fonction d'une station de départ et des longueurs sélectionnées manuellement
• Inverser : Sélectionnez à partir de quel bout les zones doivent être générées.

Cliquez sur 'Appliquer' pour voir les zones générées. Cliquez sur 'Enregistrer' pour enregistrer votre travail.

Ajouter des propriétés de zone

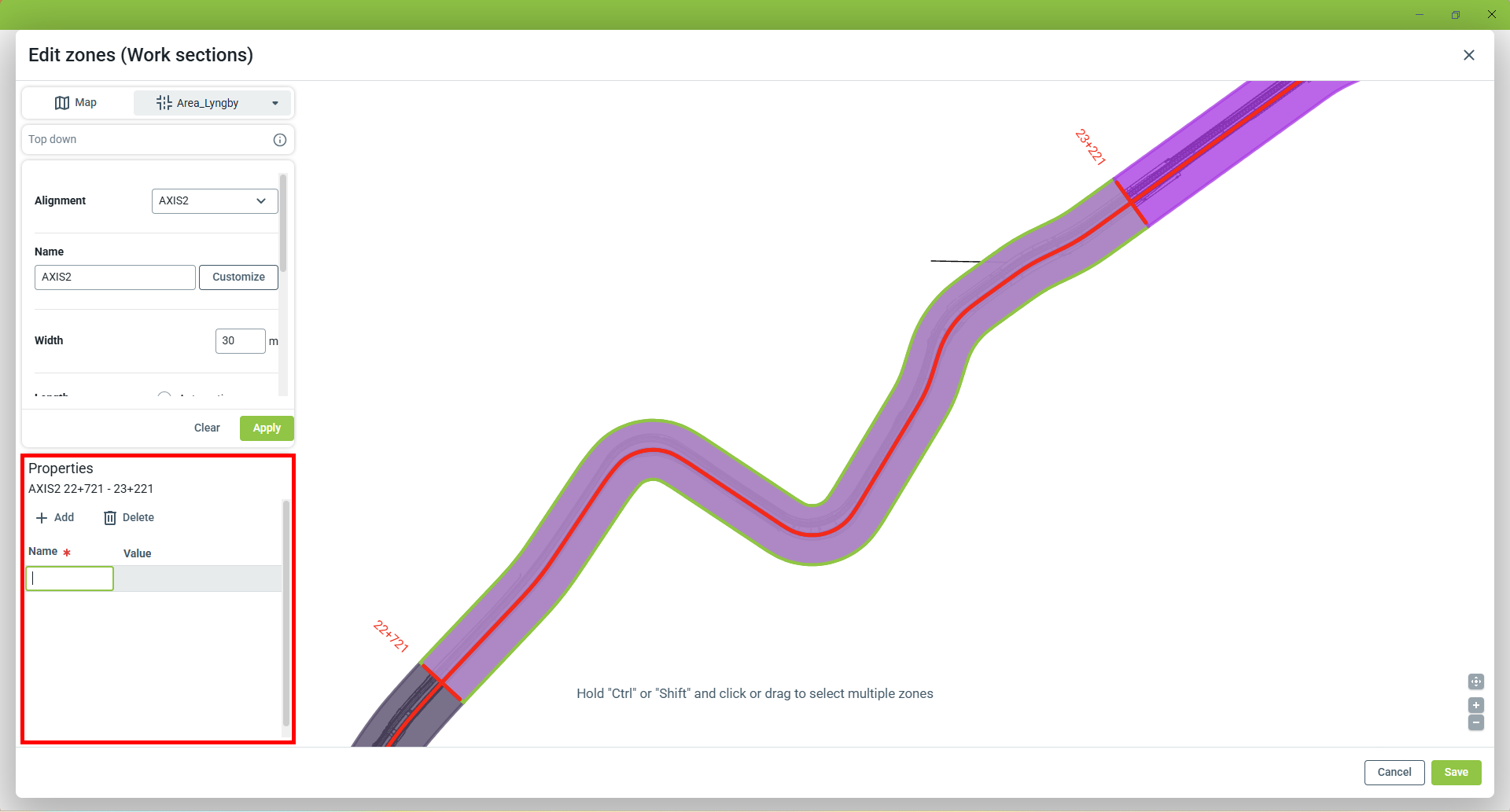

Les zones peuvent avoir des propriétés individuelles auxquelles les utilisateurs peuvent accéder lorsqu'ils interagissent avec elles. Pour ajouter ces propriétés, cliquez sur la zone lors de son édition et renseignez le 'Nom' et la 'Valeur' dans la boîte de dialogue dédiée :

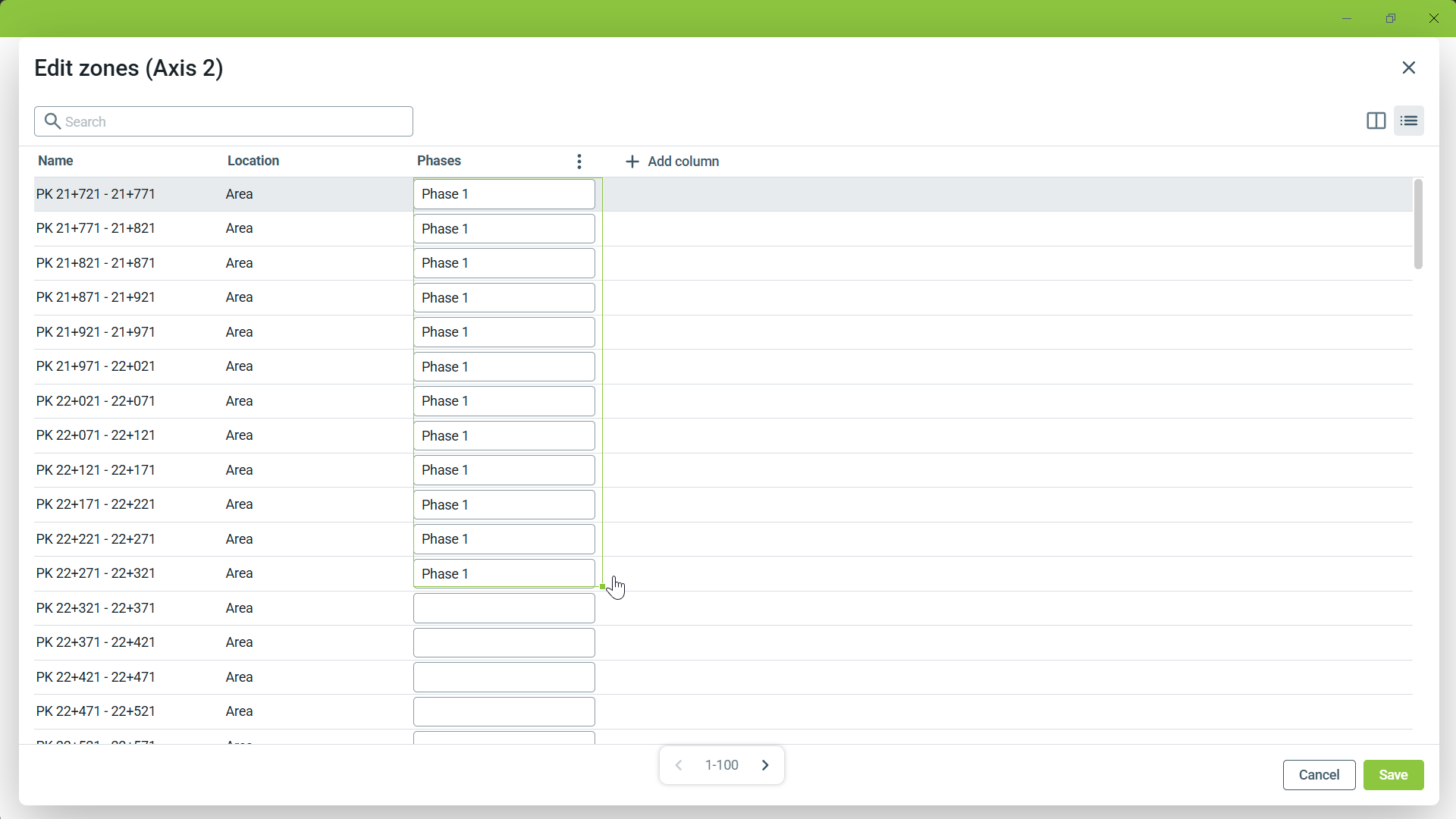

Si vous voulez ajouter des valeurs en masse, passez en affichage liste en cliquant sur . Ajoutez une nouvelle colonne pour votre attribut, remplissez une valeur, puis faites glisser la boîte verte vers le bas pour toutes les zones que vous souhaitez remplir :

Veuillez noter que la génération de nouvelles zones écrasera cette information.
