Dans cet article, nous allons passer en revue certains formats de fichier utilisés lors de l'importation des données dans Dalux FM, lorsque votre dessin DWG contient des données de surface et de pièce.
Les formats de fichier abordés dans cet article incluent :
- BIPS Cad lagstandardBIPS (BIPS-Layer-standard)
- AK81 CAD lagstandardBIPS (BIPS-Layer-standard)
- AK81 A99 CAD lagstandard (CAD-Layer-standard)
- NS cad (Norsk standard) (norme norvégienne)
Nous supposons que vous disposez de connaissances de base sur Autodesk AutoCAD et/ou AutoCAD Architecture.
Lorsque vous utilisez ces formats de fichier, vos couches doivent correspondre aux noms de couches dans cet article. Sinon, l'import échouera.
Si vous souhaitez utiliser vos noms de couche, vous pouvez utiliser le format de fichier personnalisé. Lisez cet article pour apprendre à utiliser le format de fichier personnalisé.
Lorsque vous importez des données à partir de vos dessins DWG, les données de pièce et d'étage dans Dalux FM seront créées.
Si vous mettez à jour les informations en utilisant le dessin DWG, les données de pièce et d'étage dans Dalux FM seront modifiées.
Veuillez donc vous assurer de vérifier le contenu avant de le mettre à jour.
AVERTISSEMENT !
Si vous supprimez/modifiez des données dans Dalux FM lors d'un import, elles ne peuvent pas être récupérées.
BIPS, A81, Planon, et NS cad
Ces formats de fichier ne sont disponibles que pour les instances créées en danois et en norvégien.
Créez les dessins, en suivant les mêmes règles que celles du format de fichier personnalisé, voir le lien ci-dessus.

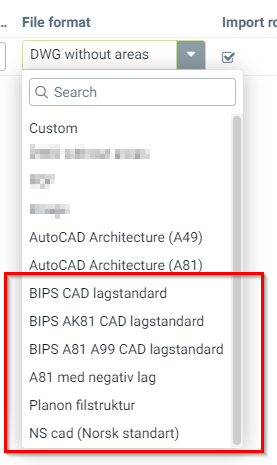

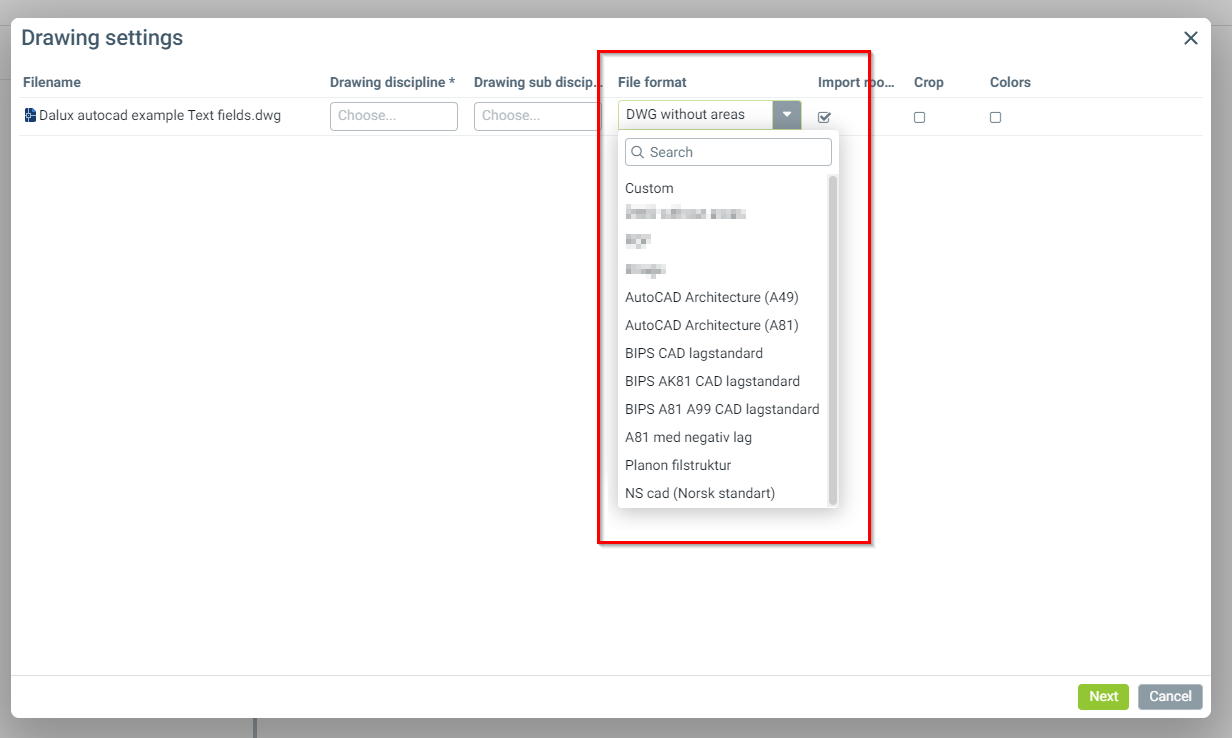

La seule exception est que les couches et les attributs de bloc doivent être nommés correctement en fonction du format de fichier choisi:
| Surface nette | Surface brute | Numéro de pièce | Type de pièce | Calque alternatif | Surface nette négative | Surface brute négative | |
| BIPS Cad lagstandard | A49--A-N | A49--A-B | A49--I- | A49--T- | A49--E- | -- | -- |
| BIPS AK81 CAD lagstandard | AK81--G-N | AK81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| BIPS AK81 A99 CAD lagstandard | A81--G-N | A81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| NS cad (Norsk standart) | A862-NTA | A862-BTA | A862-Romnummer | A862-Romtype | -- | -- | -- |
AutoCAD Architecture
Les formats de couches sont disponibles pour toutes les instances, quelle que soit la langue.

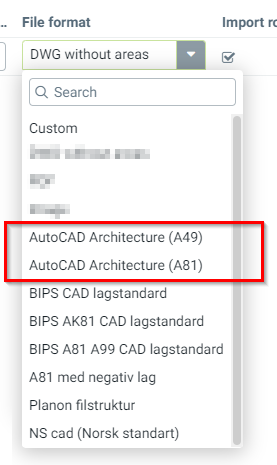

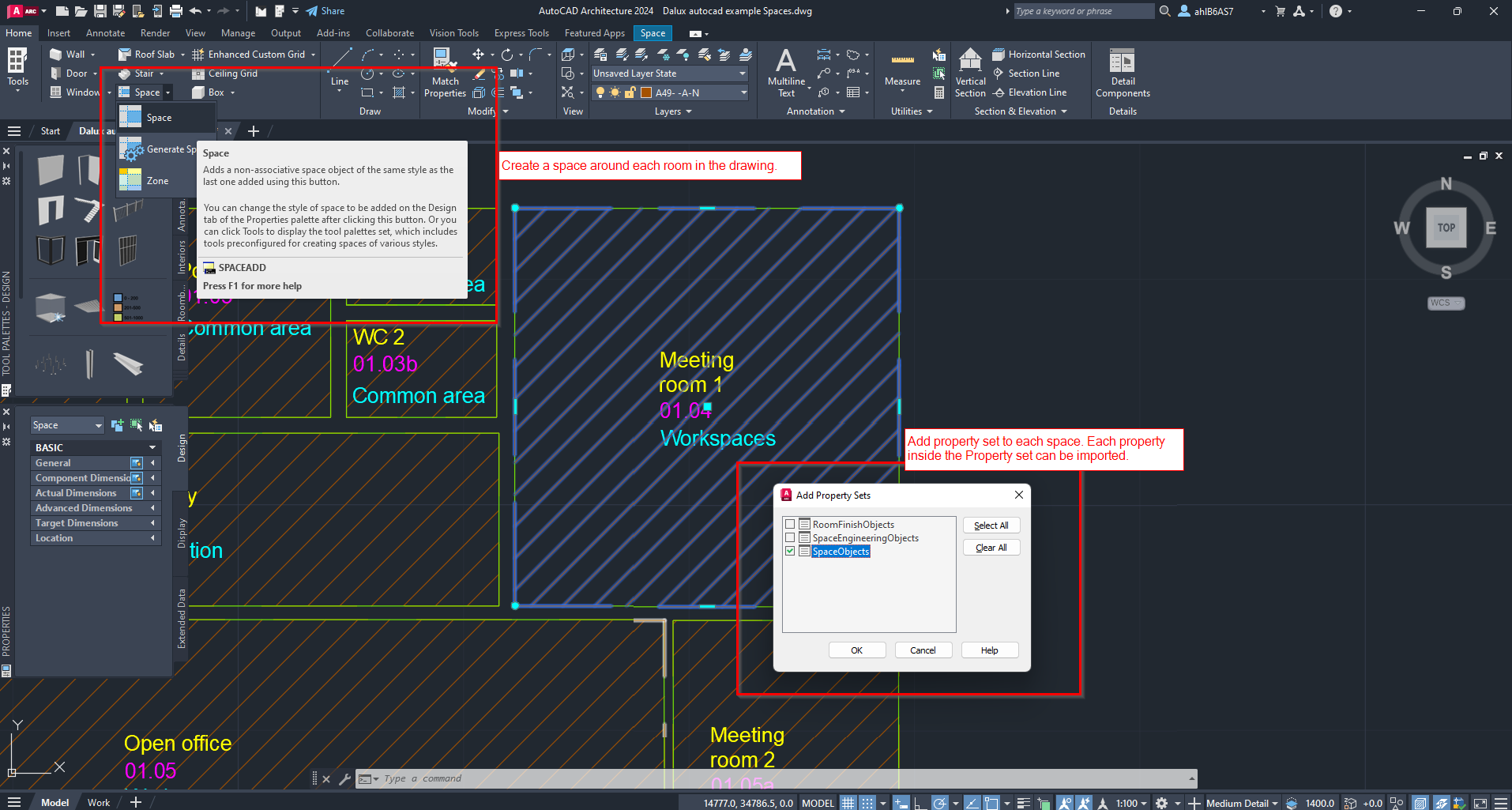

Si vous utilisez AutoCAD Architecture, vous pouvez créer des informations sur les aires en utilisant l’outil Space.
Chaque Space peut avoir des Propriétés qui peuvent être importées dans Dalux FM.
Les surfaces nettes et brutes doivent être sur des calques spécifiques :
| Surface nette | Surface brute | |
| AutoCAD Architecture A49 | A49- -A-N | A49- -A-B |
| AutoCAD Architecture A81 | A81--G-N | A81--G-B |
Les attributs n'ont pas besoin d'être sur un calque spécifique et doivent être créés en tant qu'ensembles de propriétés.

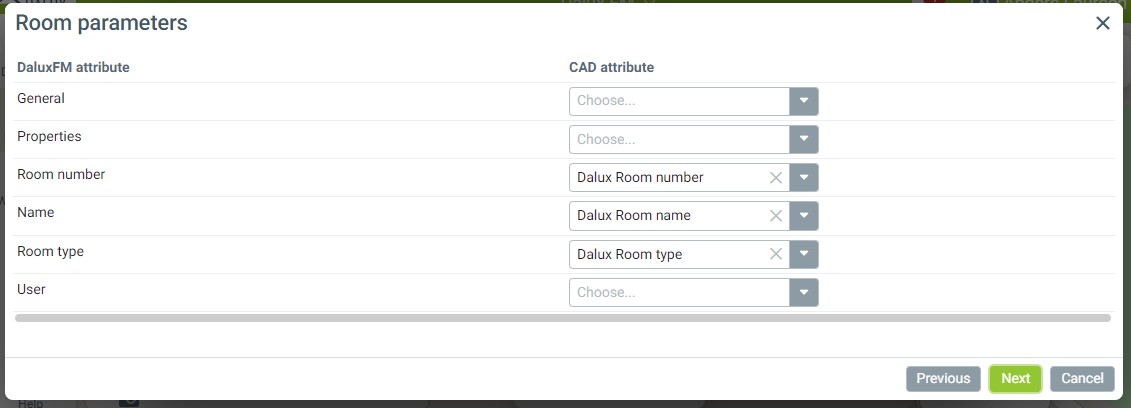

Pendant l'étape d'importation 'Paramètres de la pièce', chaque propriété de pièce peut être associée à un attribut Dalux correspondant.
