Comment mettre à jour les modèles IFC dans FM

Cet article décrit comment mettre à jour les modèles IFC dans Dalux FM et mapper les données importées à partir d'un modèle mis à jour.

Lors de la mise à jour des fichiers IFC dans Dalux FM, vous devez accorder une attention particulière à la correspondance des données, afin d'éviter de créer des doublons ou de supprimer des données involontairement.

La mise à jour des fichiers IFC écrase le fichier existant par un nouveau, mais vous pouvez choisir quelles données importer et lesquelles ne pas importer. Dans cet article, nous présenterons des exemples de mises à jour IFC où :

• Une extension du bâtiment est ajoutée
• Deux ou plusieurs pièces sont fusionnées en une seule pièce
• Une ou plusieurs pièces sont divisées en plusieurs nouvelles pièces

Comment mettre à jour un modèle IFC dans Dalux FM

Pour mettre à jour un modèle IFC dans une instance Dalux FM, localisez le bâtiment pour lequel vous souhaitez mettre à jour un fichier IFC dans le module Position. Cela peut être fait avec la cartographie ou en utilisant la vue en liste.

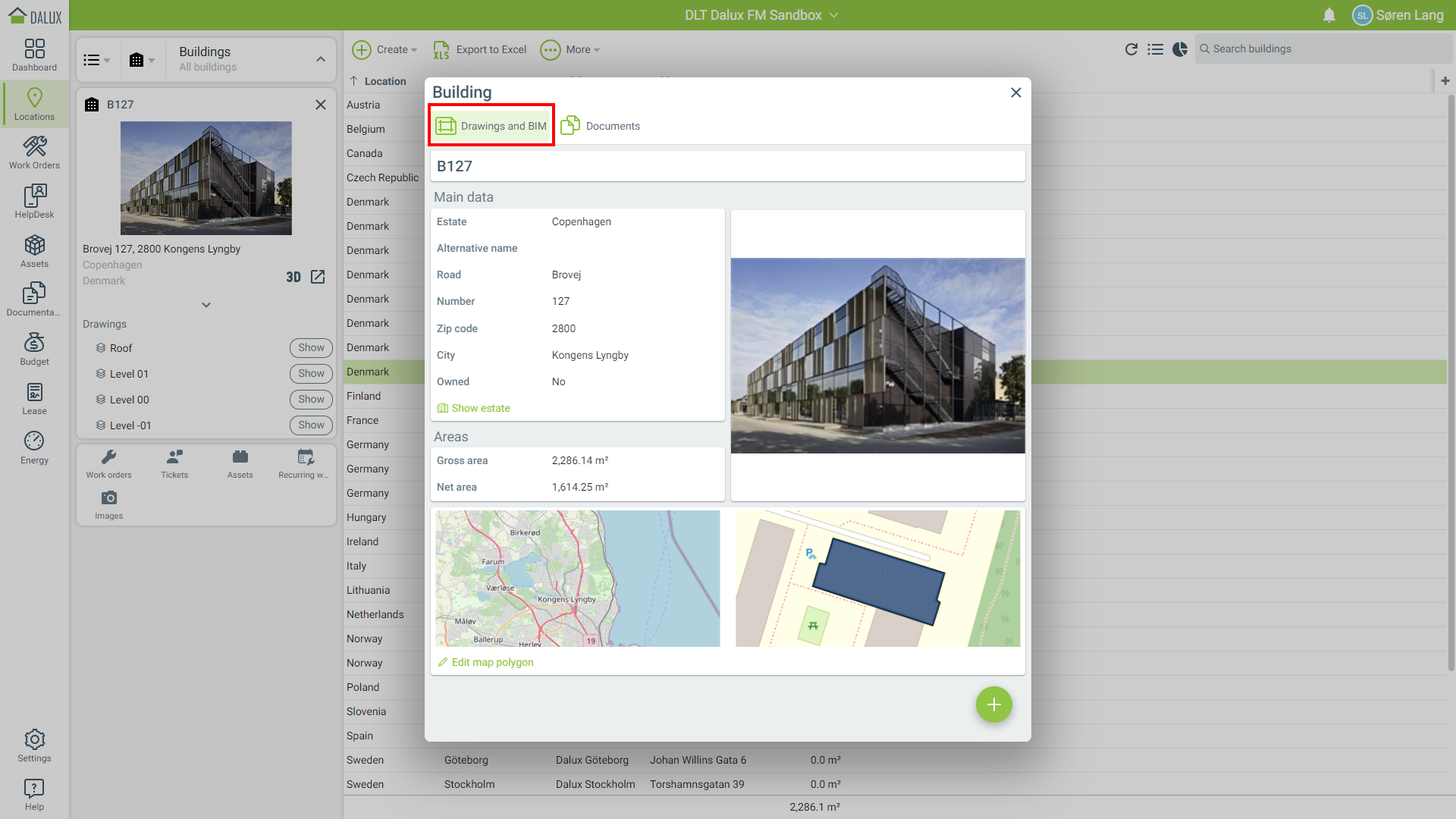

Double-cliquez sur le bâtiment pour l'ouvrir. Puis cliquez sur Plans et BIM.

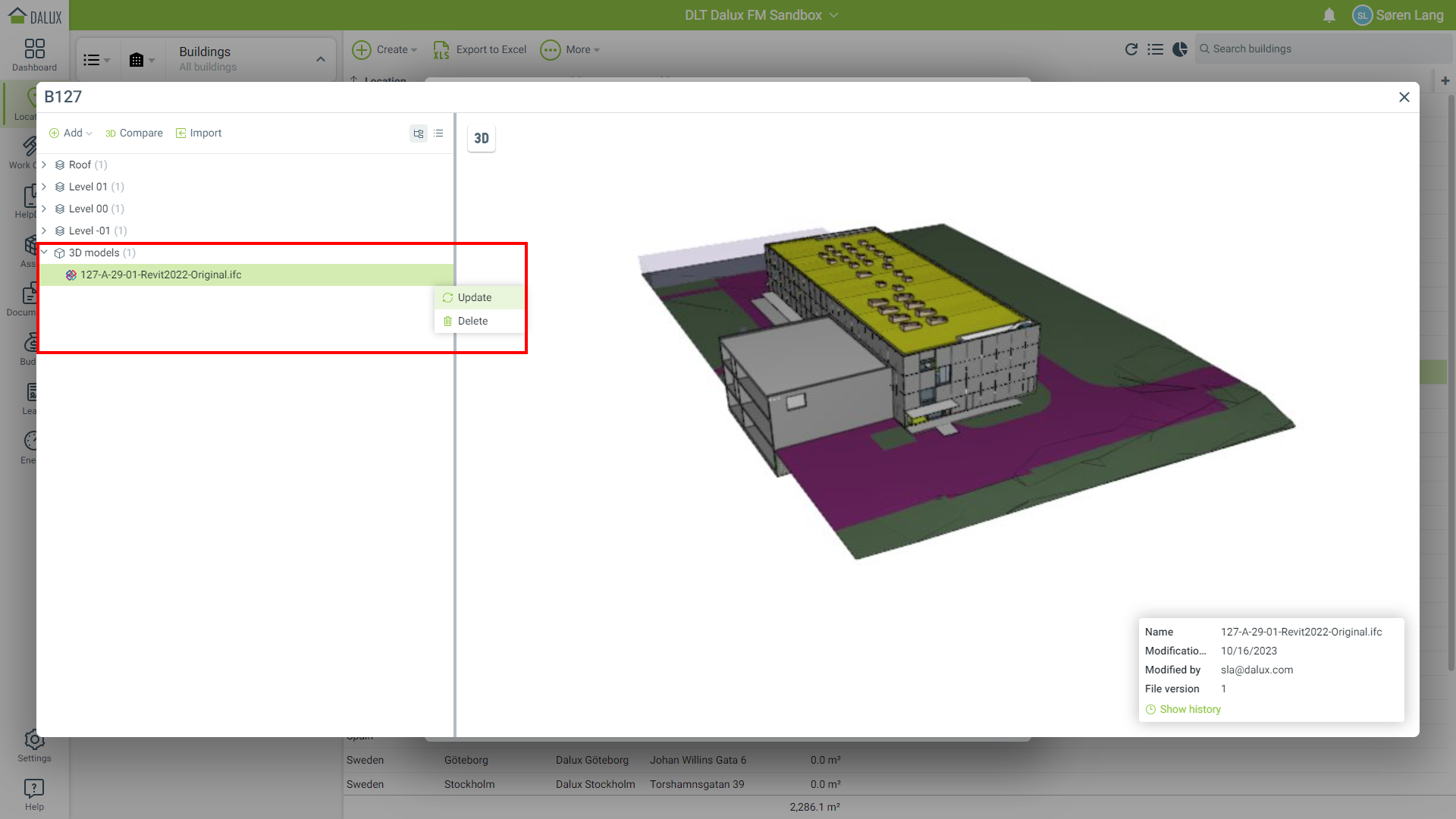

Trouvez le modèle que vous souhaitez mettre à jour, cliquez sur puis Mettre à jour. Trouvez le fichier du modèle mis à jour sur votre ordinateur et chargez-le.

Le processus est similaire à votre premier chargement, mais il est très important de veiller à ce que les nouvelles informations du modèle BIM soient correctement mappées.

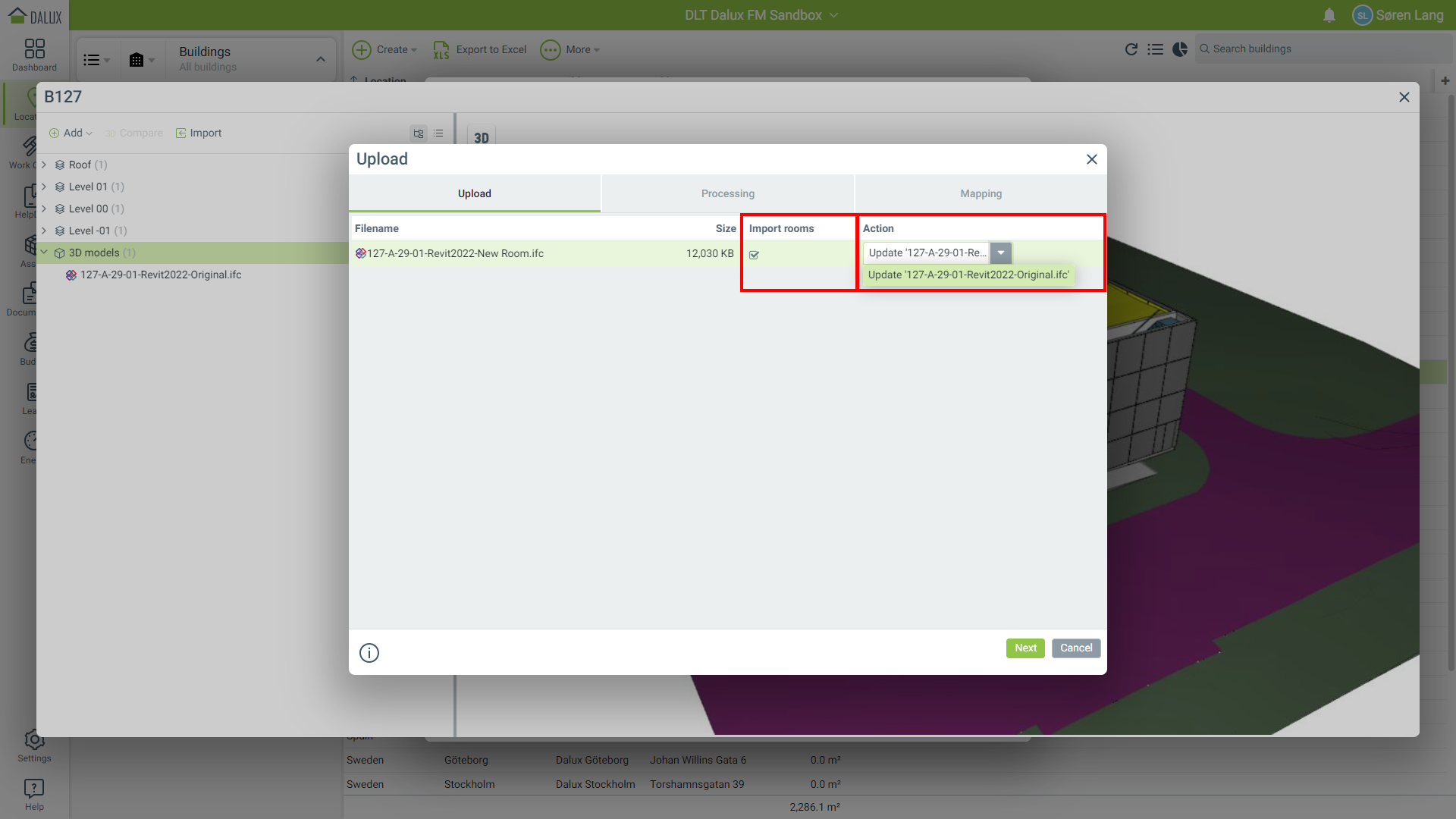

Comme nous importons un modèle avec des modifications des données des pièces, nous cochons la case 'Importer des pièces'. La fenêtre de chargement indiquera que l'Action met à jour un modèle existant.

Cliquez sur 'Suivant' pour continuer.

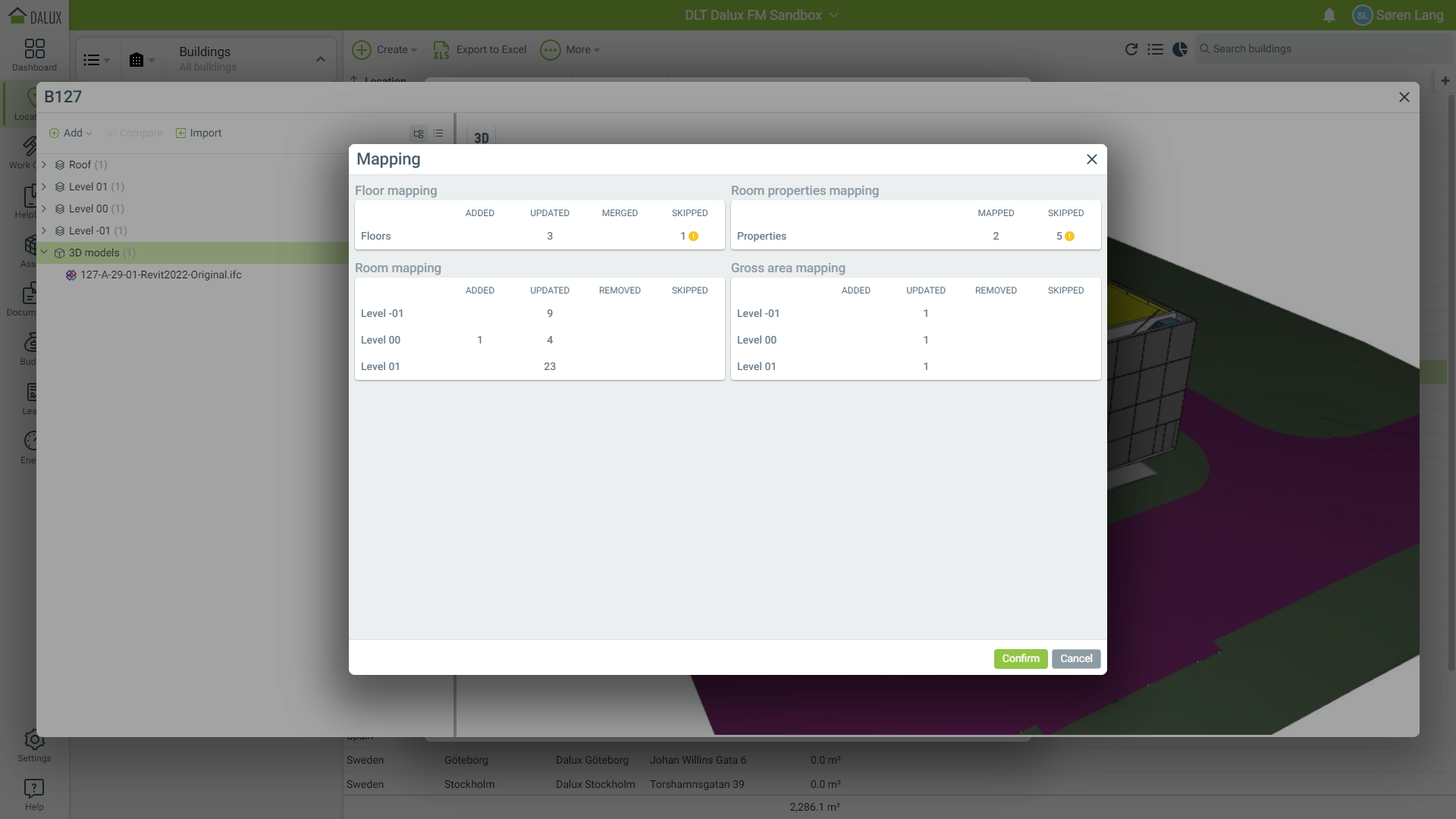

Une fois le modèle mis à jour chargé et traité, vous devrez recommencer le processus de cartographie. En général, vous avez la possibilité de créer, d'ignorer ou de remplacer par les nouvelles données.

Il est important de revoir chaque fenêtre de cartographie et de décider quoi faire des nouvelles données. Dalux vous informera des erreurs potentielles, tels que des étages ou des pièces existants.

Mise à jour du IFC sur un bâtiment - Extensions du bâtiment

Dans cet exemple, nous mettons à jour notre modèle de bâtiment après avoir ajouté une pièce supplémentaire dans le bâtiment.

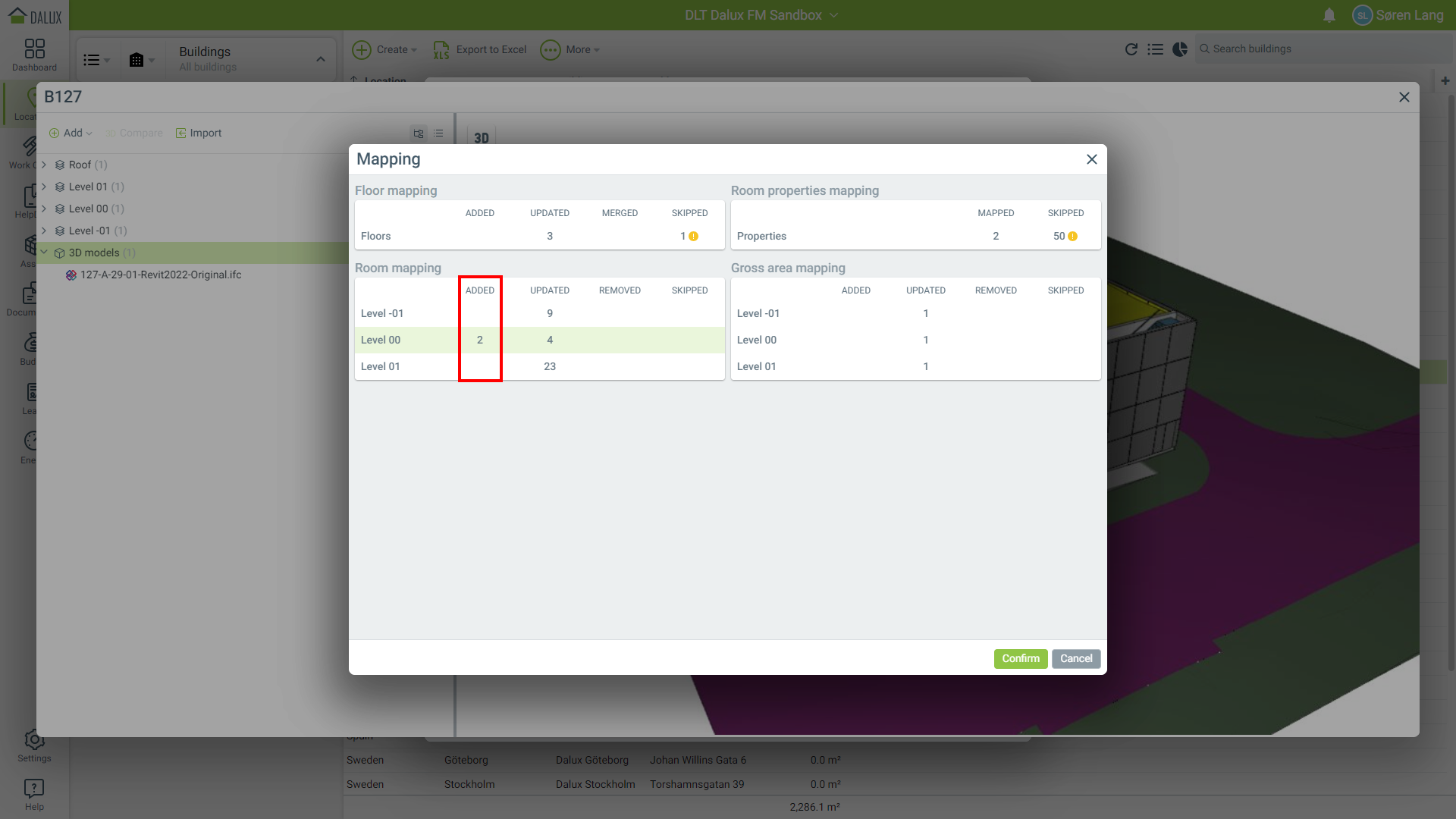

Lorsque le modèle est chargé et traité, la fenêtre de cartographie apparaîtra. Dans ce cas, deux nouvelles pièces ont été ajoutées au modèle. Cela s'affiche dans la fenêtre de cartographie.

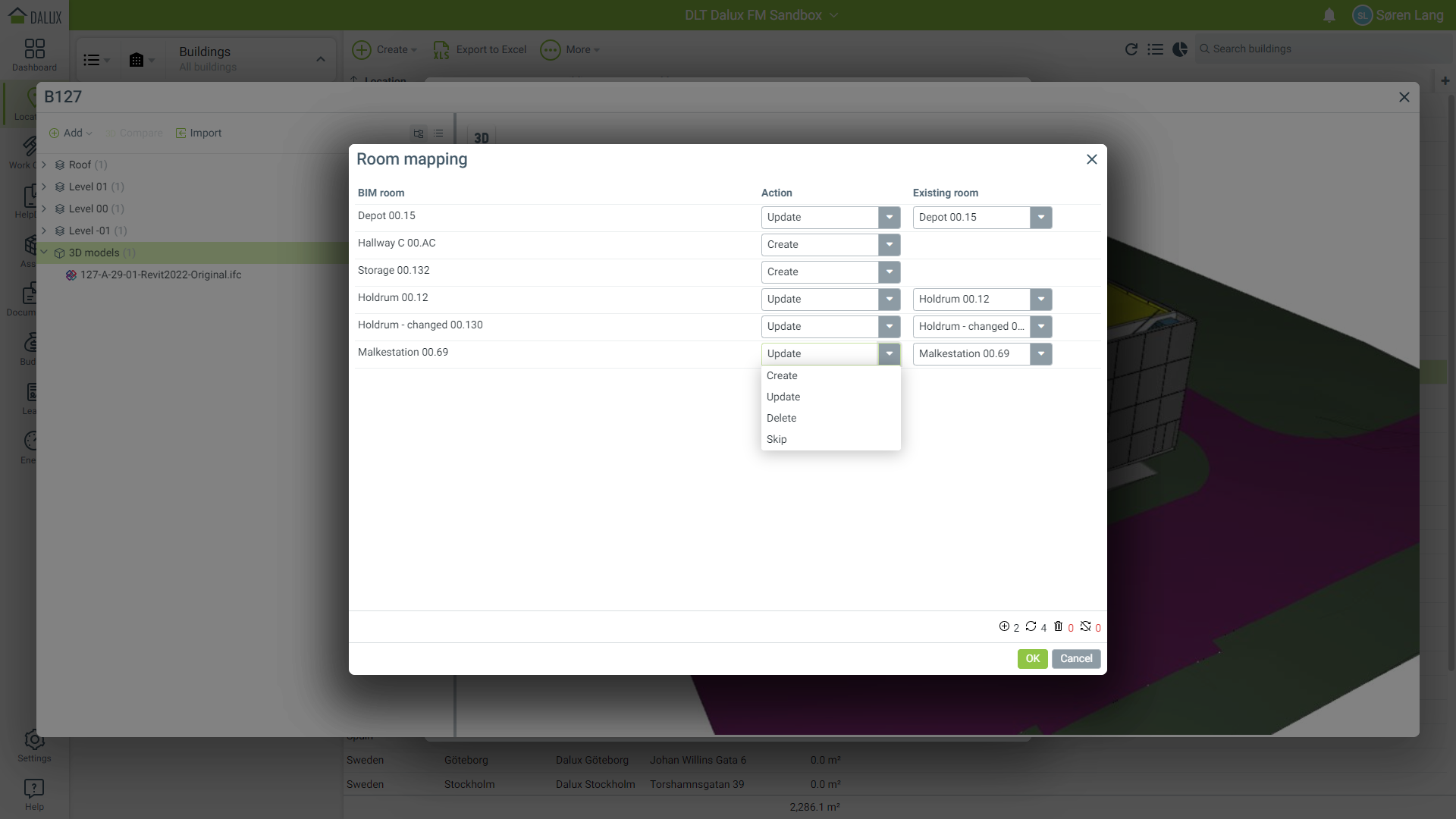

En ouvrant « Room mapping » nous obtiendrons un aperçu des modifications apportées au modèle. Nous pouvons voir que deux nouvelles pièces ont été créées et qu'elles ne remplacent pas de pièces existantes.

Il est très important d'être conscient des changements dans le modèle, afin de savoir quelles actions entreprendre lors du processus de cartographie.

• Créer - Pour créer des pièces ajoutées. Assurez-vous que les pièces en double ne soient pas créées par erreur. Assurez-vous que les nouvelles pièces du modèle soient définies sur « Créer ».
• Mettre à jour - Mettra à jour les données des pièces existantes avec les nouvelles données du modèle. Vous pouvez mettre à jour les données des pièces existantes sans casser les codes QR ou les liens. Utilisez cette option, même s'il n'y a pas eu de modifications à une pièce spécifique dans le modèle IFC.

• Supprimer - Si vous souhaitez supprimer une salle pendant l'importation. Permet de supprimer des salles Dalux FM. La suppression d'une salle est irréversible et les liens vers cette salle disparaîtront.
• Ignorer - Va ignorer l'importation de nouvelles données. Si vous ignorez l'import d'une pièce pour une pièce qui est déjà présente dans Dalux FM, elle sera retirée de Dalux FM. Les pièces existantes doivent toujours être définies sur 'Mettre à jour' si vous souhaitez les conserver dans Dalux FM.

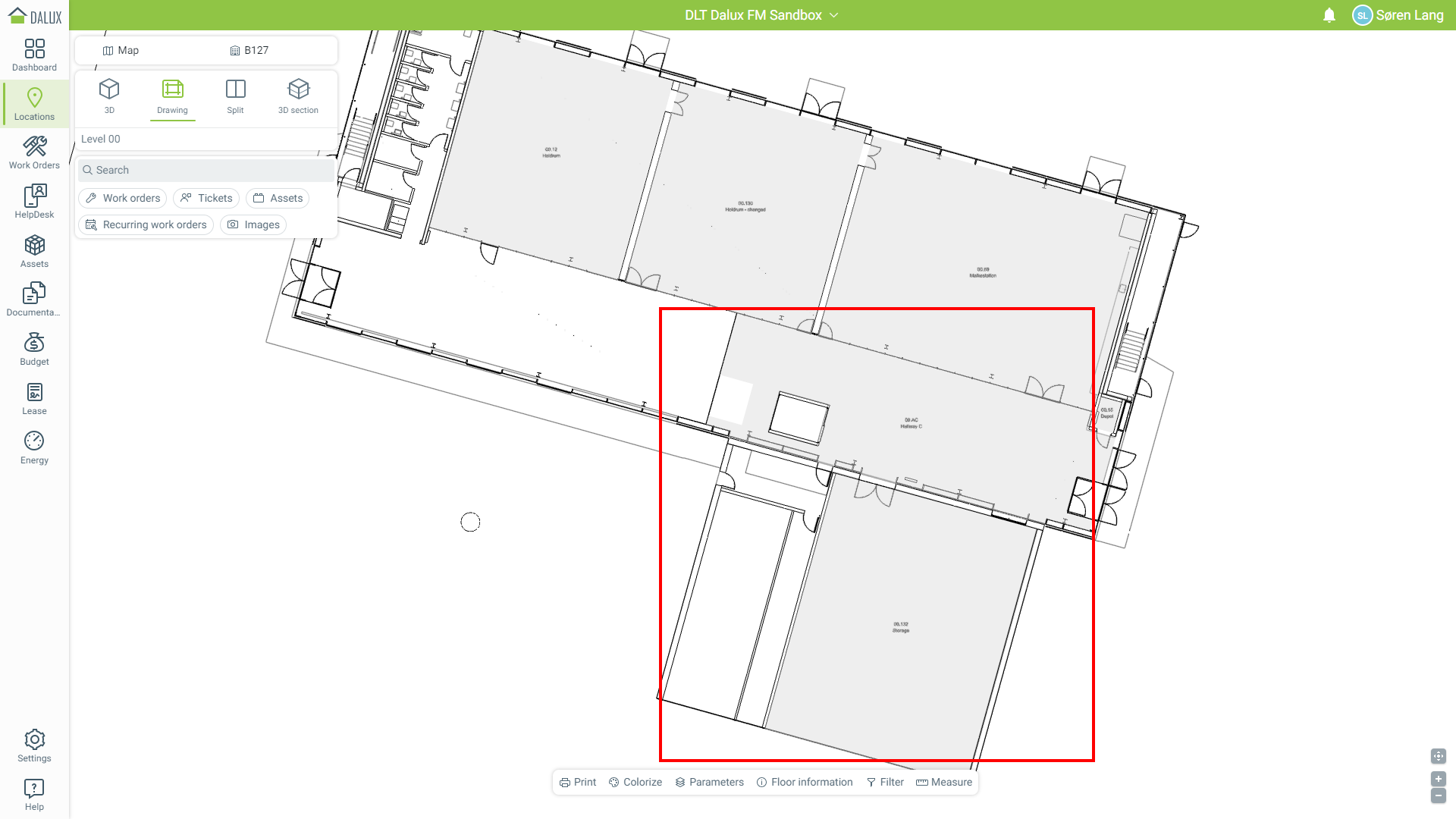

Passez en revue chaque fenêtre de cartographie en détail et vérifiez que les données semblent correctes. Lorsque vous avez terminé, cliquez sur 'Confirmer' dans la fenêtre principale de cartographie pour importer les données mises à jour. Après l'importation des données, les nouvelles pièces peuvent être vues.

Mise à jour du IFC sur un bâtiment - Fusion des pièces dans le bâtiment

Dans cet exemple, nous mettons à jour notre modèle de bâtiment après que deux pièces ont été réunies en une seule.

Suivez le même processus que ci-dessus pour trouver et mettre à jour le fichier IFC.

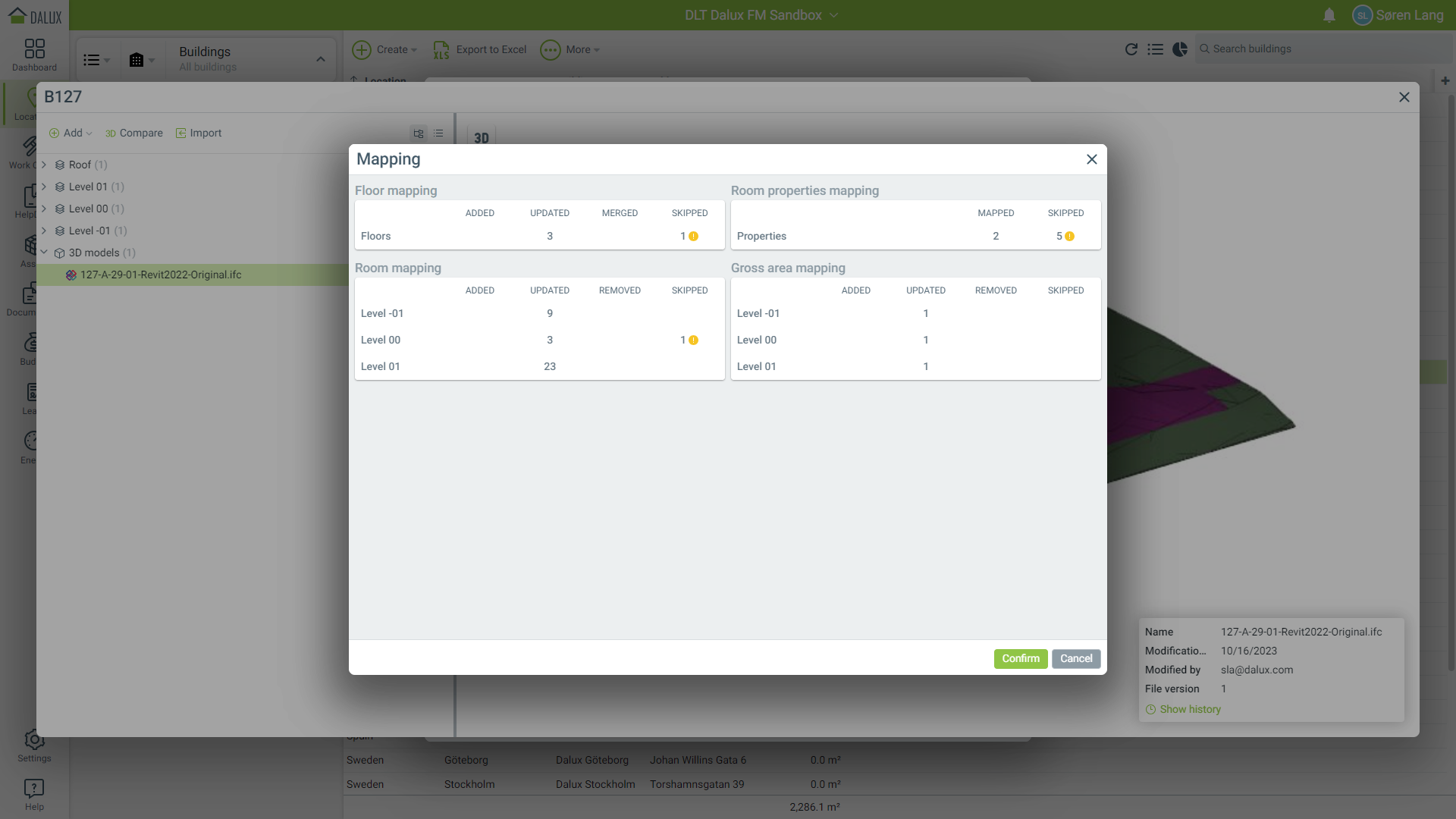

Lorsque le modèle est chargé et traité, la fenêtre de cartographie apparaîtra. Dans ce cas, deux pièces existantes ont été fusionnées en une. L'écran de cartographie indique que des modifications ont été apportées.

Encore une fois, toutes les fenêtres de cartographie doivent être examinées en détail afin que les données correctes soient importées.

Dans la fenêtre de cartographie des pièces, Dalux a détecté des changements des pièces.

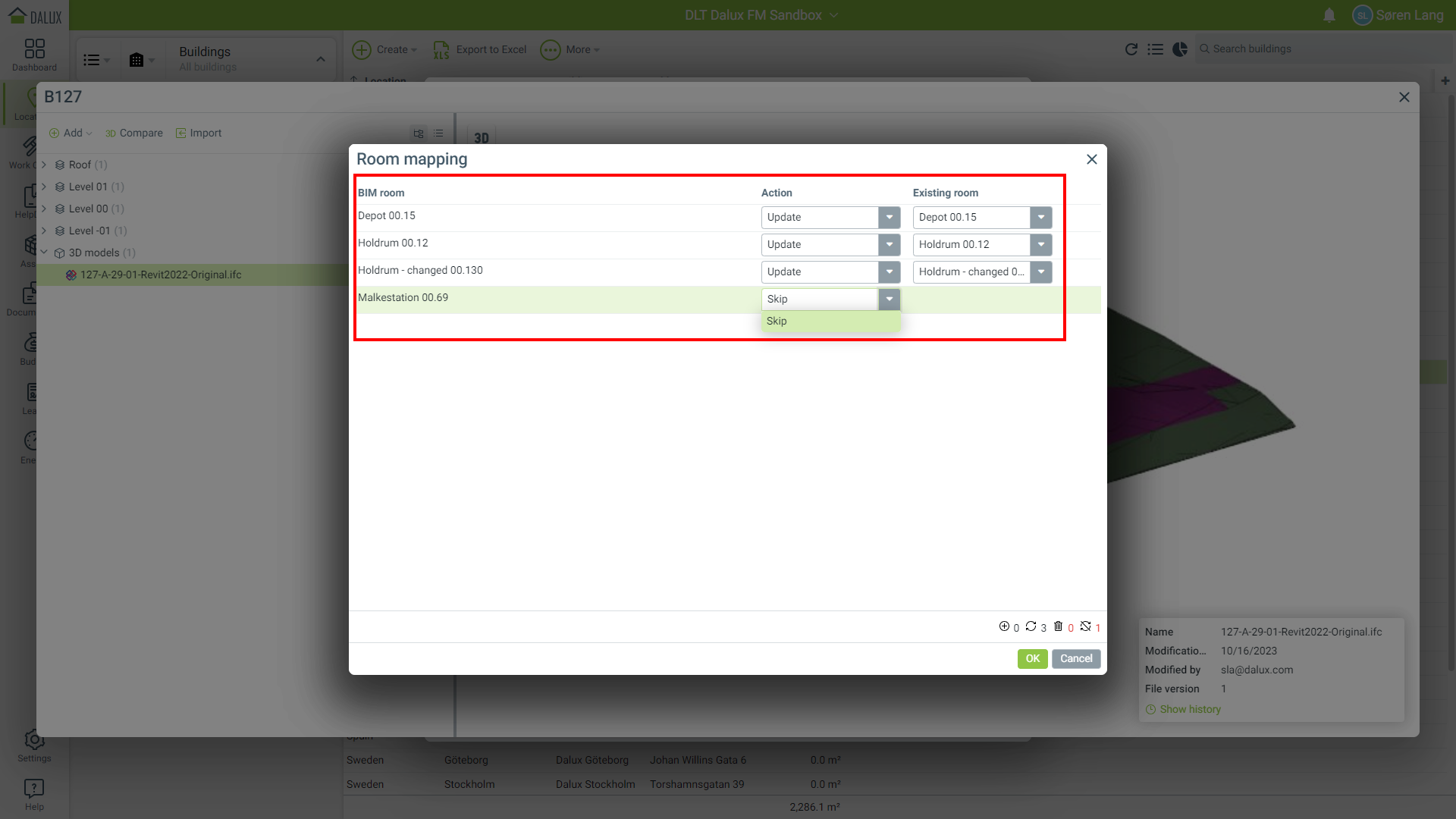

Une pièce qui est dans Dalux FM, mais pas dans le fichier IFC sera marquée comme 'Ignorer'. Lorsqu'elle est marquée comme 'Ignorer', Dalux FM supprimera cette pièce de l'instance / n'importera aucune donnée.

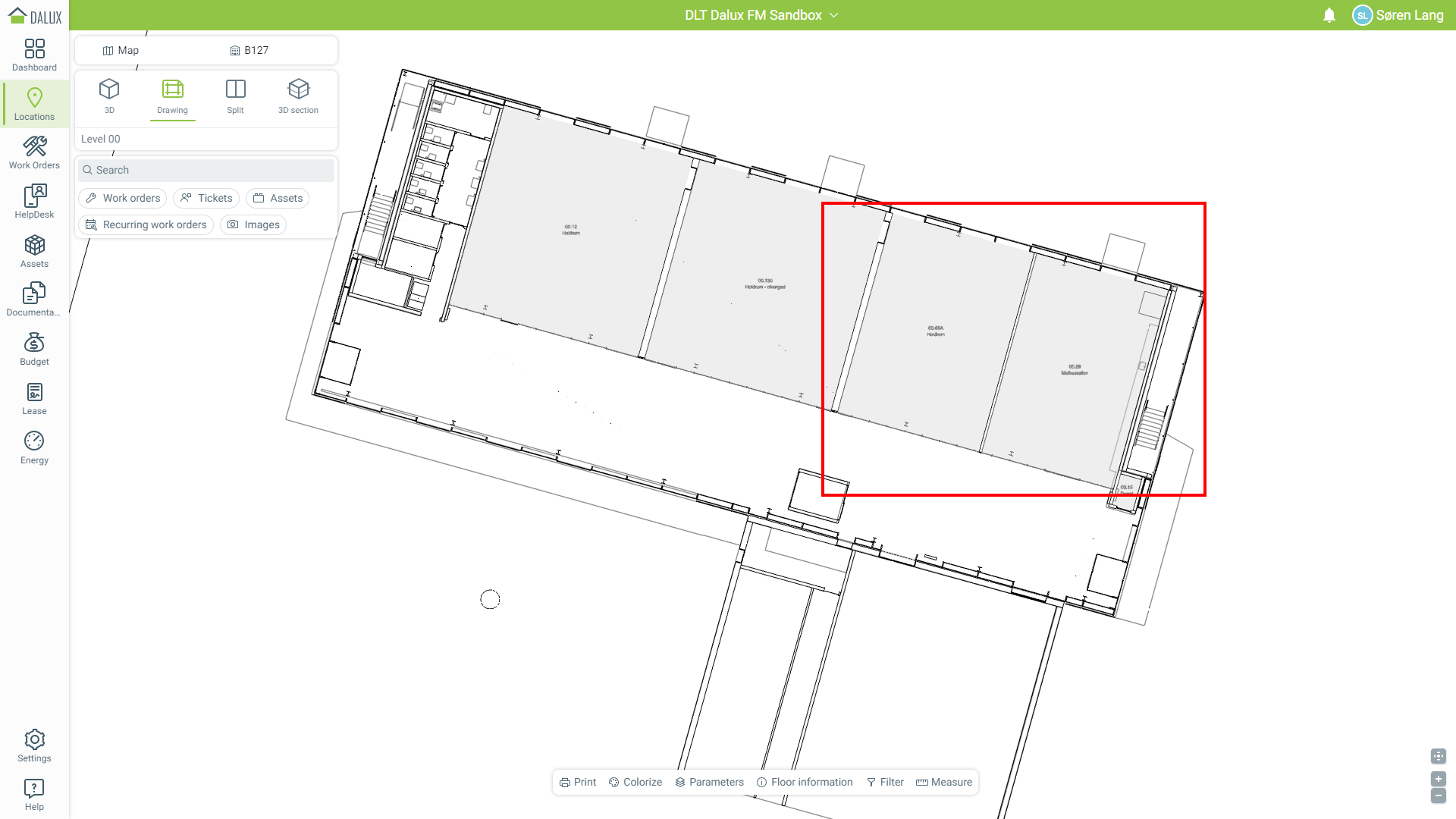

Passez en revue chaque fenêtre de cartographie en détail et vérifiez que les données semblent correctes. Une fois terminé, cliquez sur 'Confirmer' dans la fenêtre principale de cartographie pour importer les données mises à jour. Après l'importation des données, la nouvelle disposition des pièces peut être vue.

Mise à jour du IFC sur un bâtiment - Fractionnement des pièces dans le bâtiment

Dans cet exemple, nous mettons à jour notre modèle de bâtiment après qu'une pièce a été divisée en deux pièces.

Cela mettra à jour une pièce existante et en créera une nouvelle. Étant donné que cela ne supprime pas une pièce, les codes QR et les liens vers la pièce d'origine continueront de fonctionner.

Suivez le même processus que ci-dessus pour trouver et mettre à jour le fichier IFC.

Lorsque le modèle est chargé et traité, la fenêtre de cartographie apparaîtra. Dans ce cas, une pièce existante a été divisée en deux. L'écran de cartographie indique que des modifications ont été apportées.

Encore une fois, toutes les fenêtres de cartographie doivent être examinées en détail afin que les données correctes soient importées.

Dans la fenêtre de cartographie des pièces, Dalux a détecté des modifications des pièces.

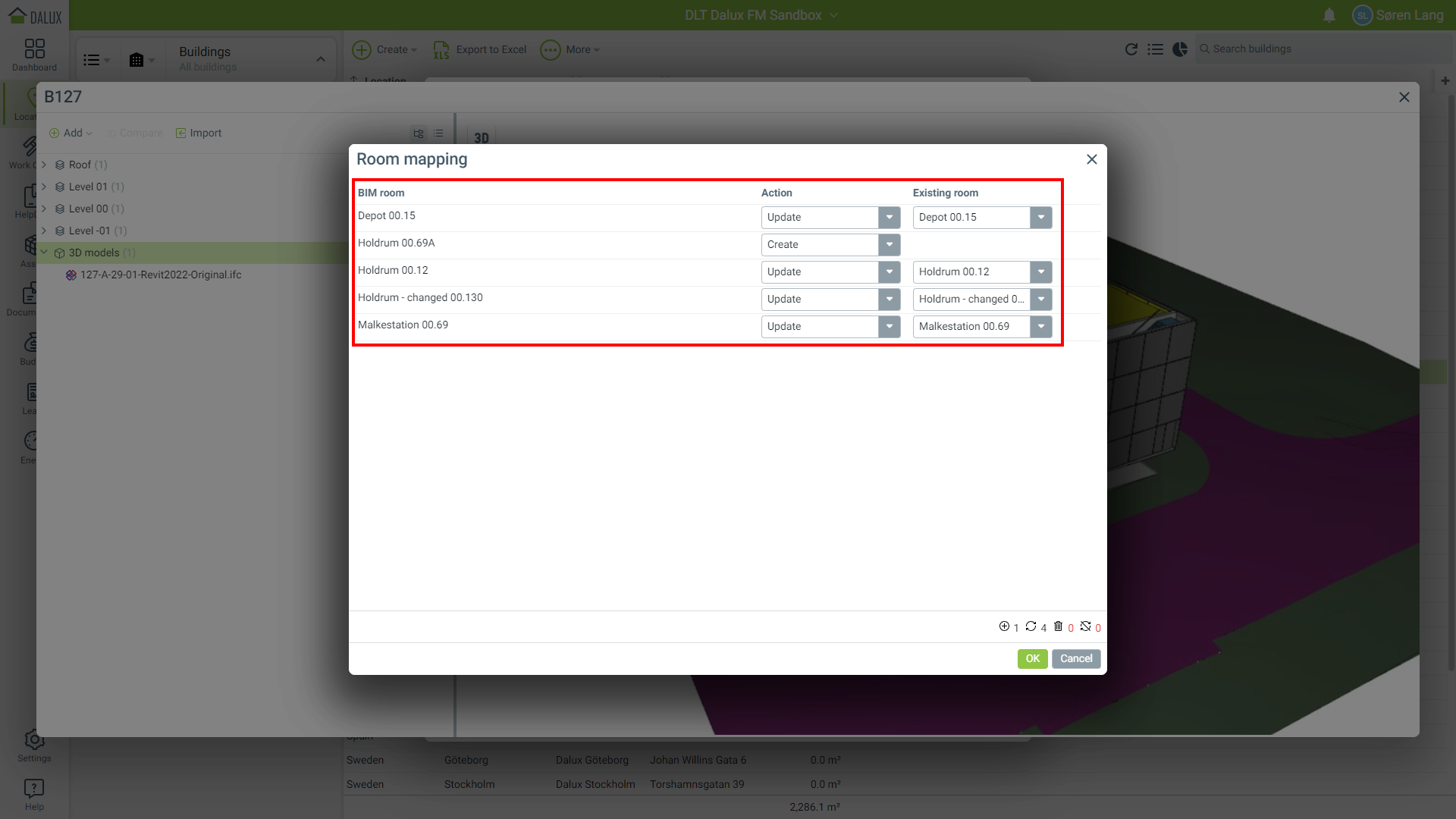

Une nouvelle pièce a été ajoutée et cela sera affiché avec l'action 'Créer'. La pièce qui a été divisée en deux nouvelles pièces sera mise à jour avec l'action 'Mettre à jour'.

Les codes QR et les liens vers la pièce existante ne se rompront pas.

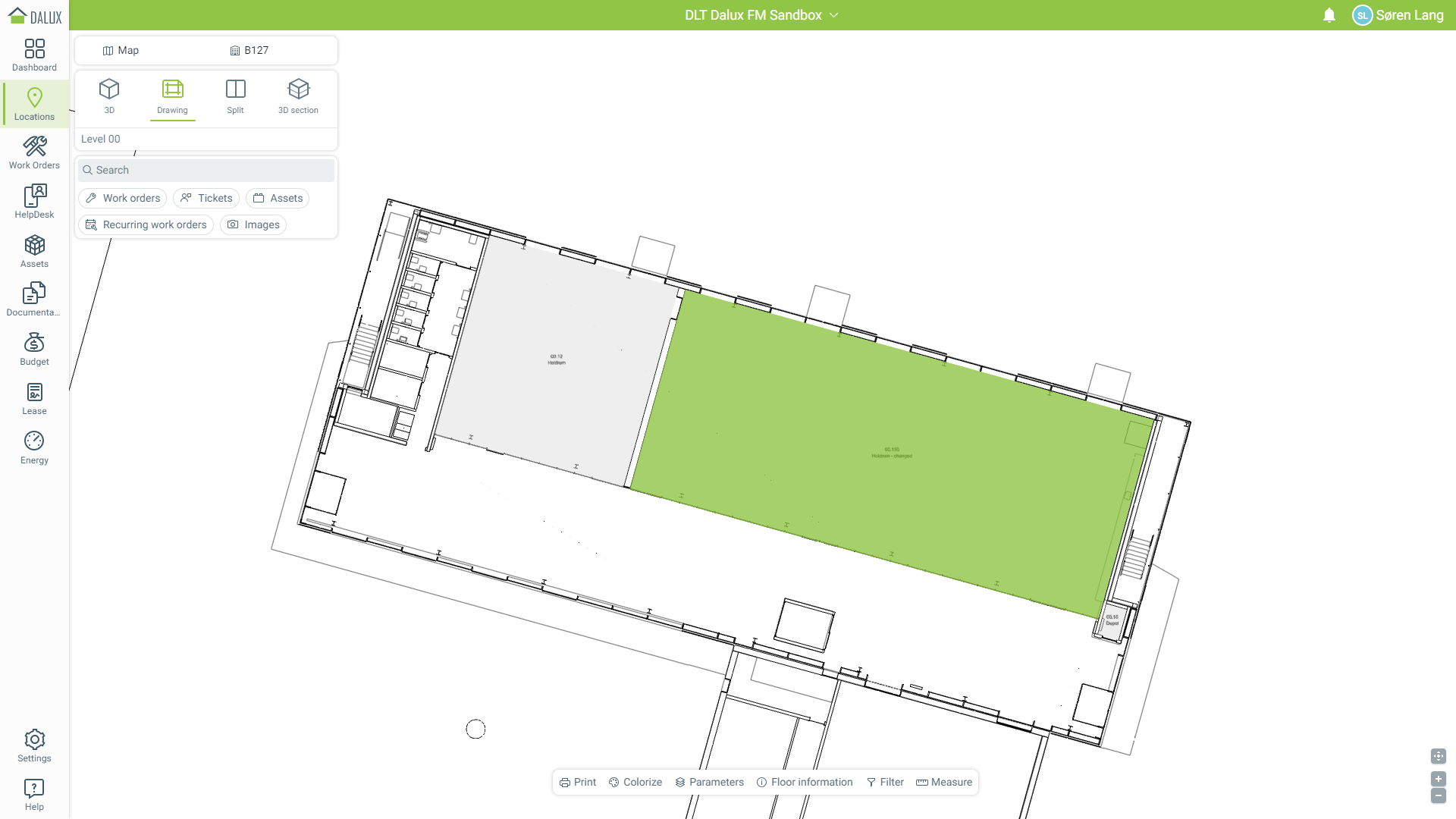

Passez en revue chaque fenêtre de cartographie en détail et vérifiez que les données semblent correctes. Lorsque vous avez terminé, cliquez sur 'Confirmer' dans la fenêtre principale de cartographie pour importer les données mises à jour. Après l'importation des données, la nouvelle disposition des pièces peut être vue.
