Codes QR pour Position

Cet article traite de l'utilisation des codes QR pour les zones, pièces, ou objets 3D. Ces codes QR peuvent être utilisés sur site avec Dalux Mobile pour ouvrir rapidement une position et voir les différents enregistrements qui s'y trouvent. Les codes QR peuvent également ouvrir un objet directement à partir du modèle BIM.

Comment configurer des codes QR pour les Positions

Activer les codes QR pour les positions

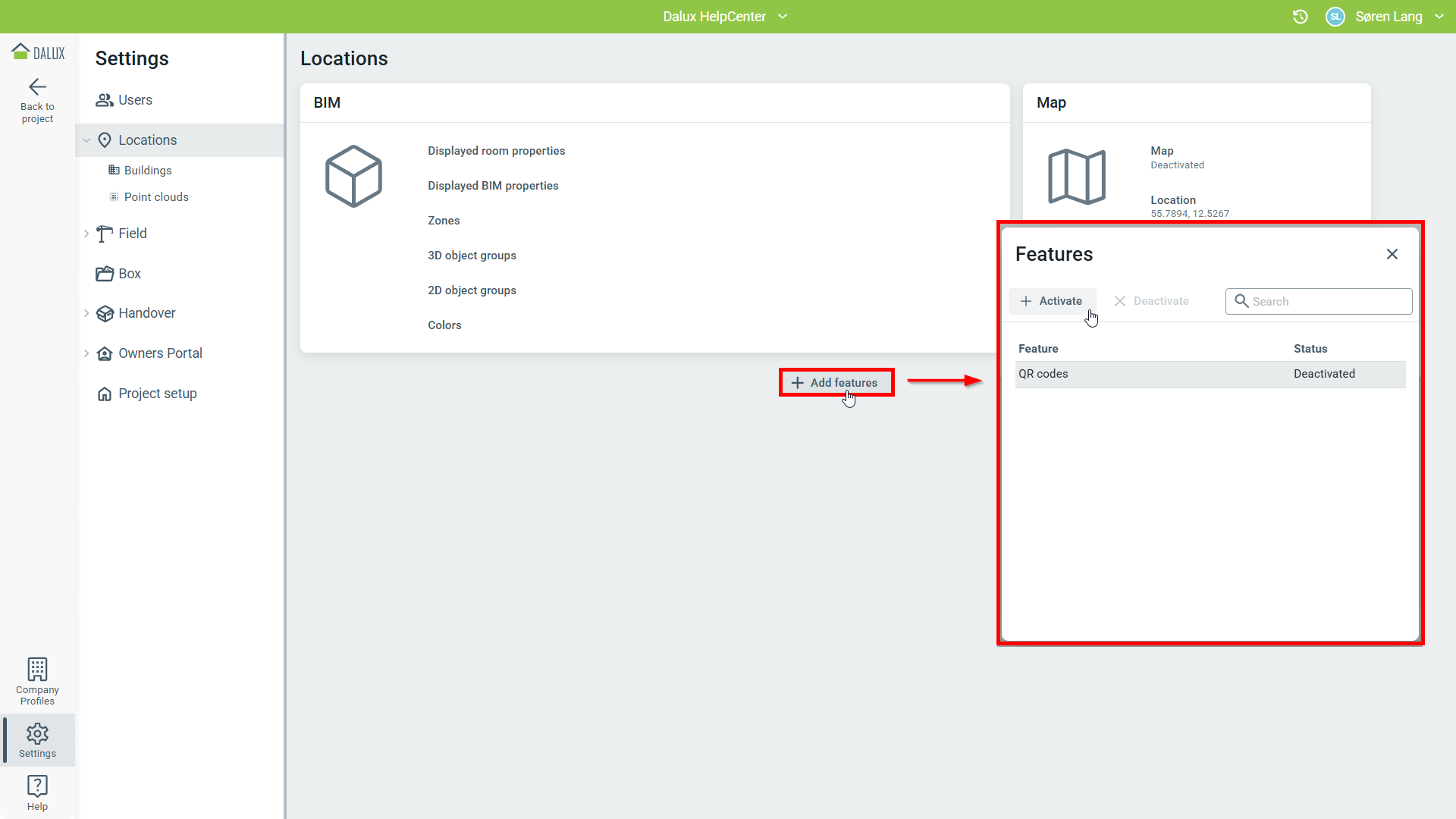

Pour activer les codes QR pour Position, accédez à

Réglages Position Ajouter des caractéristiques   'Codes QR' Activer.

Comment utiliser les codes QR avec les zones


Les zones dans Dalux sont créées et dessinées manuellement dans les différents emplacements du projet. Lors du scan d'un code QR généré à partir d'une zone, Dalux Mobile ouvrira automatiquement la zone et affichera tous les enregistrements et informations enregistrés dans la zone.

Les codes QR peuvent être générés à partir des zones créées sur les bâtiments dans le projet.

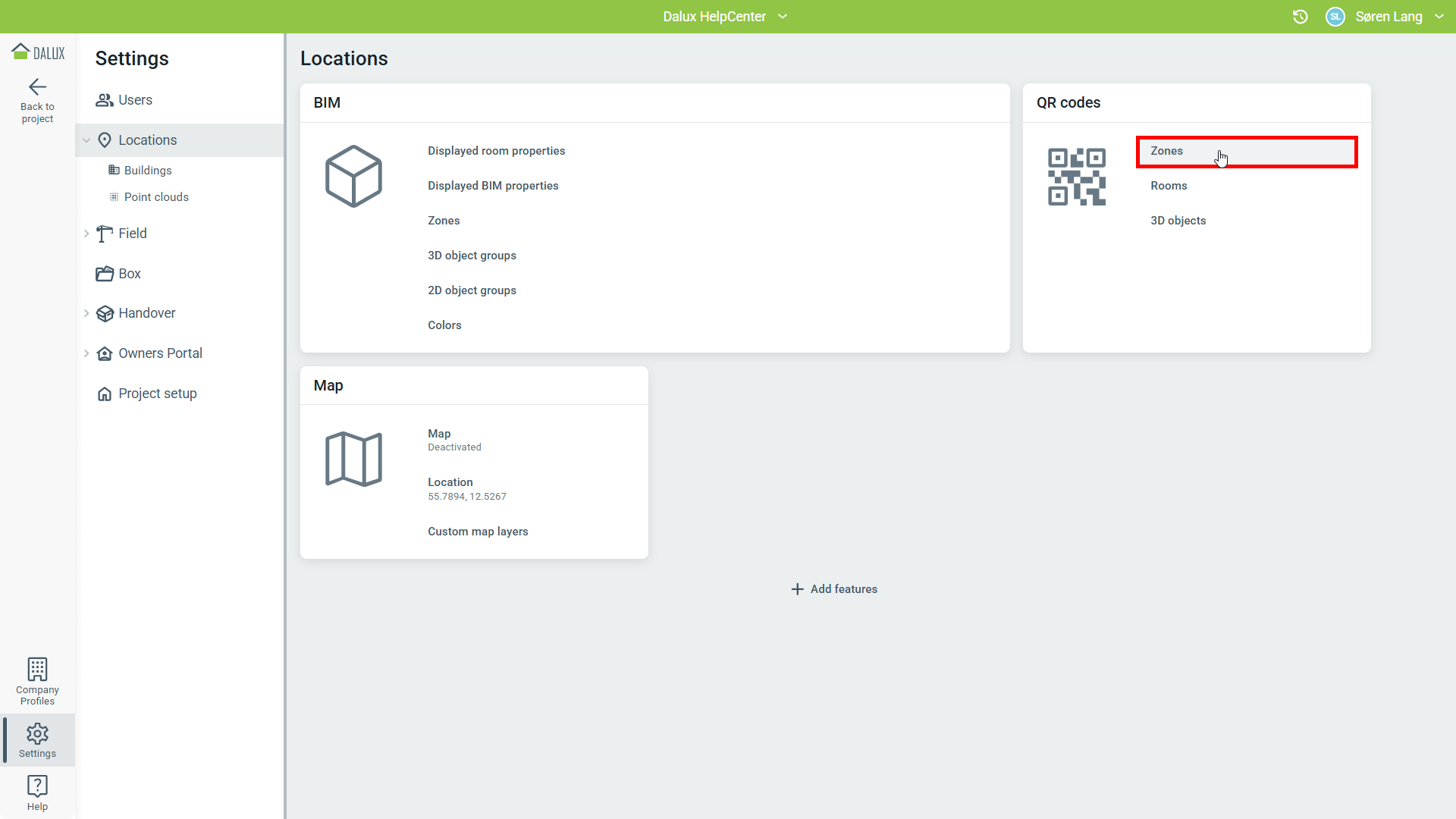

Pour créer des codes QR à partir de zones, accédez à Réglages Position Codes QR - 'Zones'.

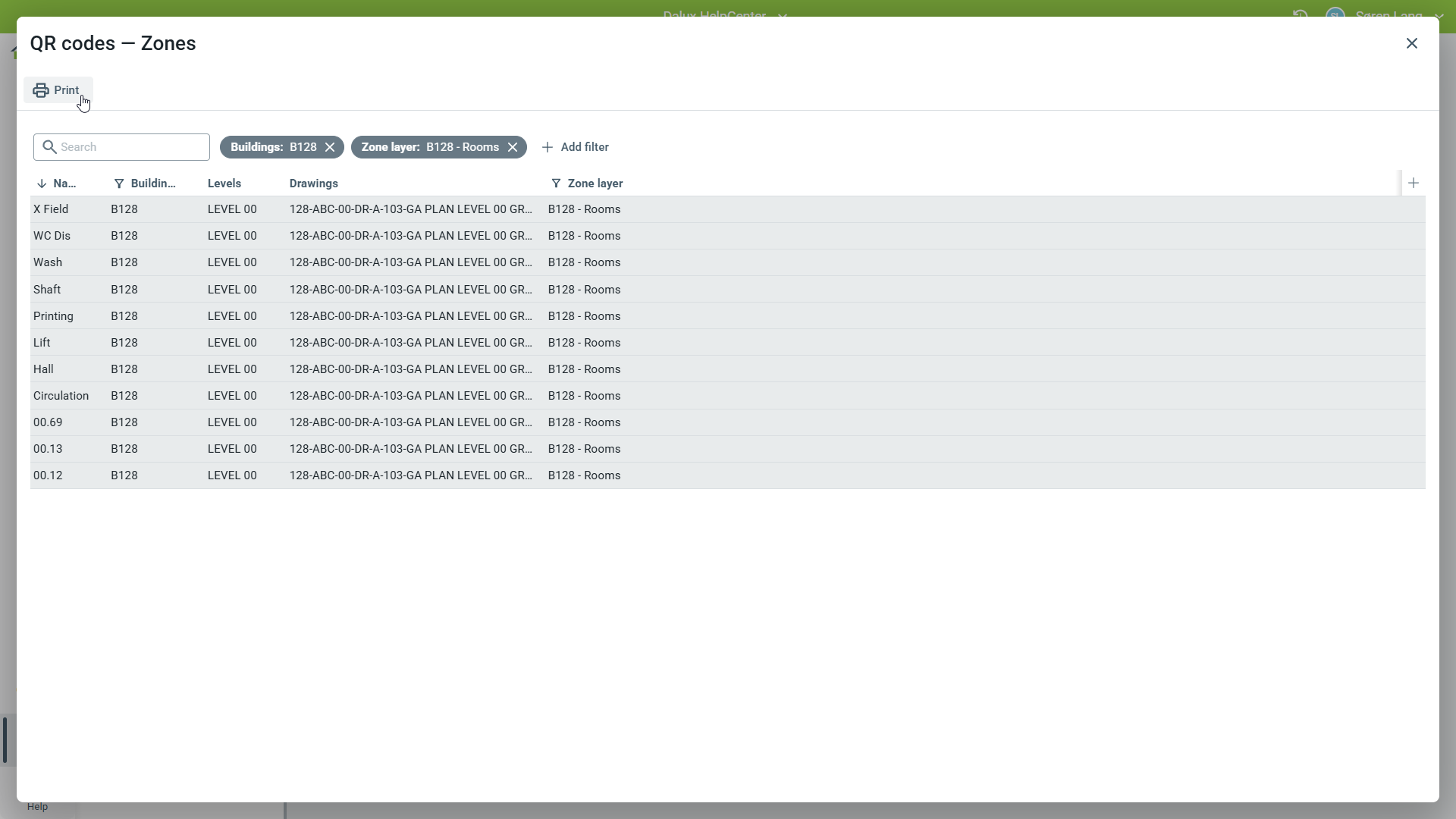

Cela ouvre une nouvelle fenêtre où sont affichées toutes les zones du projet. Des filtres peuvent être appliqués pour trouver les zones dont vous avez exactement besoin. Une ou plusieurs zone(s) peu(ven)t être sélectionnée(s).

Pour générer les codes QR, sélectionnez une ou plusieurs zones et cliquez sur Imprimer.

Notez que si vous souhaitez uniquement imprimer les codes QR des zones dans votre résultat filtré, vous devez les sélectionner dans la liste avant de cliquer sur Imprimer.

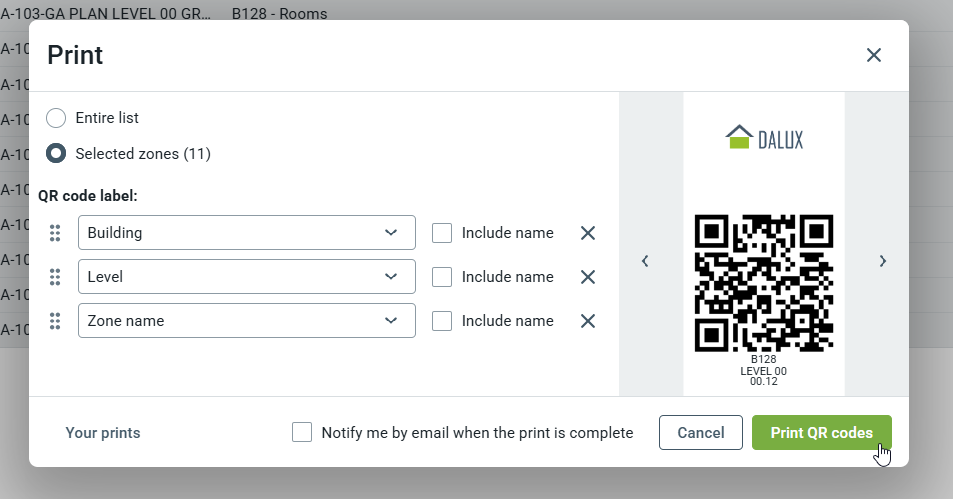

Cela ouvrira une nouvelle fenêtre, où l'impression pourra être personnalisée et prévisualisée. Vous pouvez choisir d'inclure ou non des labels d'information (nom de zone, nom de l'étage, nom du bâtiment et toutes les propriétés de zone personnalisées créées lors de la création des zones).

Notez que seulement trois labels peuvent être ajoutés sur le code QR.

Toutes les zones du projet peuvent être imprimées en sélectionnant 'Liste entière'.

Une fois que vous avez terminé de personnaliser les codes QR, cliquez sur 'Imprimer les codes QR' pour générer un document PDF avec les codes QR.

Comment utiliser les codes QR avec les pièces

Les pièces dans Dalux sont automatiquement importées du modèle BIM s'il en contient.

Des codes QR peuvent être générés à partir des pièces dans les bâtiments du projet.

En scannant un code QR généré à partir d'une pièce, Dalux Mobile ouvrira automatiquement la pièce et affichera tous les enregistrements et informations sauvegardés dans la pièce.

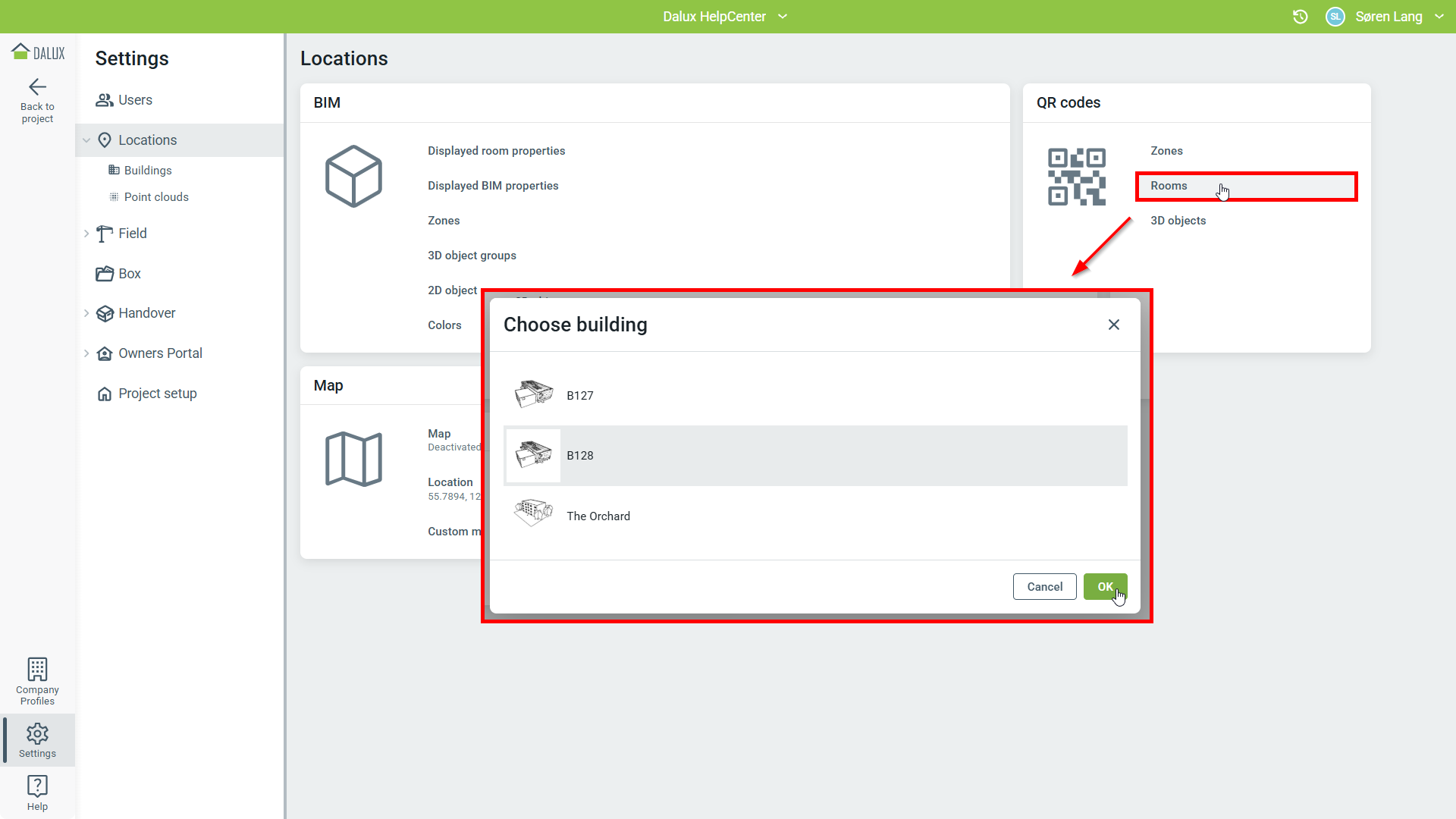

Pour créer des codes QR à partir de pièces, accédez à Réglages Position Codes QR - 'Pièces'.

S'il y a plus d'un bâtiment sur le projet, sélectionnez le bâtiment pour lequel vous souhaitez générer des codes QR.

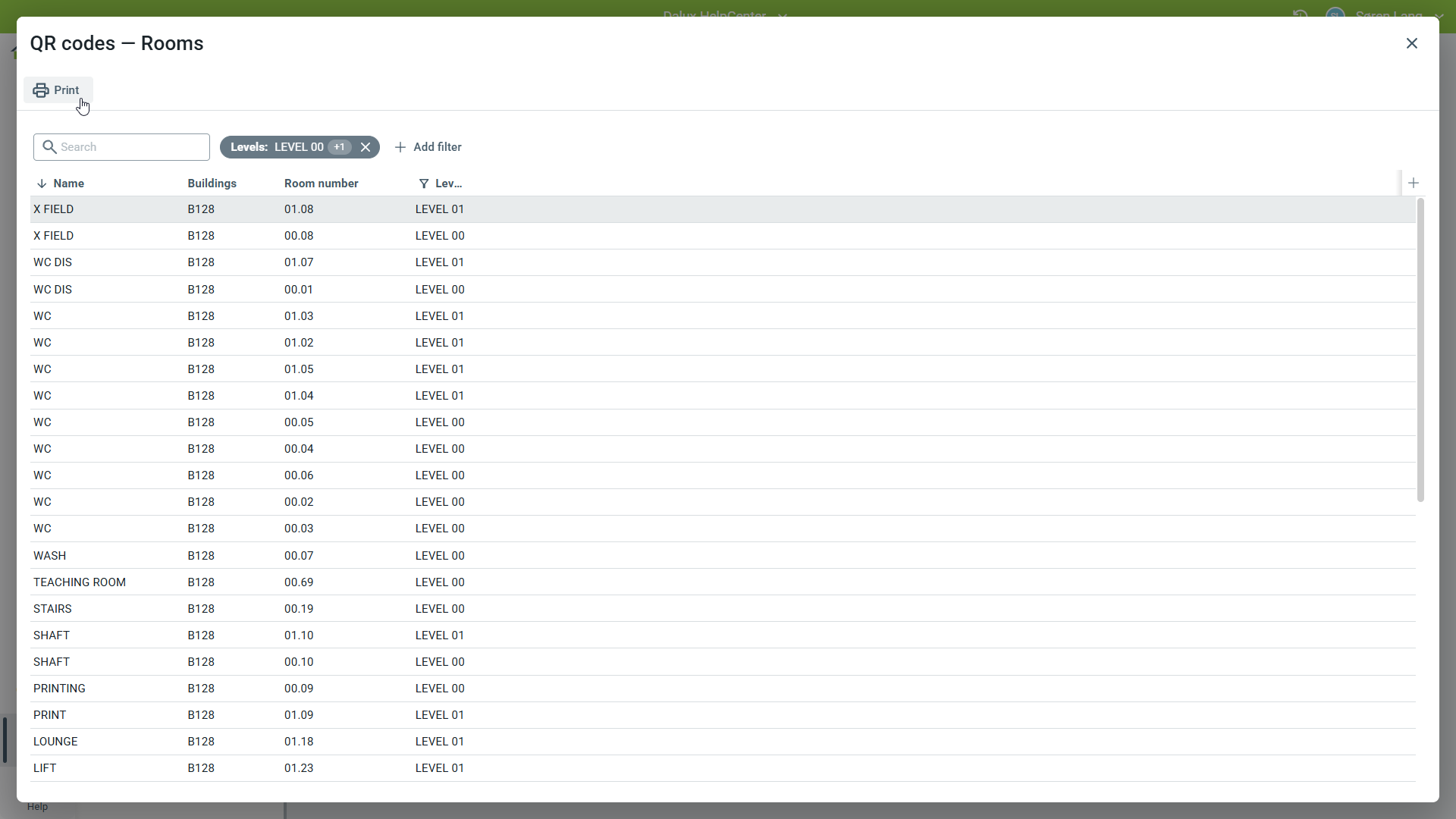

Cela ouvre une nouvelle fenêtre où toutes les pièces du bâtiment sont affichées. Des filtres peuvent être appliqués pour trouver les pièces exactes nécessaires. Une ou plusieurs pièce(s) peu(ven)t être sélectionnée(s).

Pour générer les codes QR, sélectionnez une ou plusieurs pièces et cliquez sur Imprimer.

Notez que si vous souhaitez uniquement imprimer les codes QR des pièces dans votre résultat filtré, vous devez les sélectionner dans la liste avant de cliquer sur Imprimer.

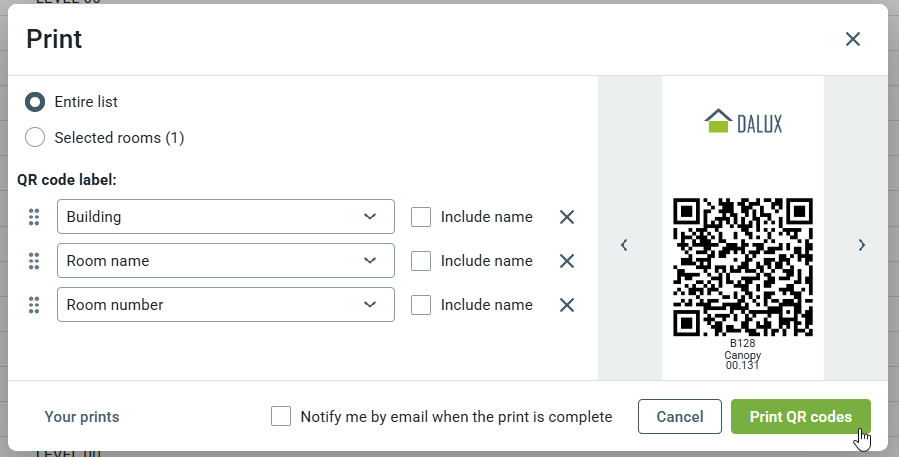

Cela ouvrira une nouvelle fenêtre, où l'impression pourra être personnalisée et prévisualisée. Vous pouvez choisir d'inclure ou non des labels d'information (numéro de la pièce, nom de la pièce, nom du bâtiment).

Notez que seules trois labels peuvent être ajoutés au code QR.

Toutes les pièces du projet peuvent être imprimées en sélectionnant 'Liste entière'.

Une fois que vous avez terminé de personnaliser les codes QR, cliquez sur 'Imprimer les codes QR' pour générer un document PDF avec les codes QR.

Comment utiliser les codes QR avec les objets 3D

Des codes QR peuvent également être générés à partir d'objets 3D dans le projet. Cela nécessite d'abord de configurer des groupes d'objets 3D. Les codes QR peuvent ensuite être générés pour chaque objet 3D dans le groupe d'objets 3D.

Note: Vous ne pouvez pas générer des codes QR pour des objets 2D.

En scannant code QR généré à partir d'un objet 3D, Dalux Mobile ouvrira automatiquement le modèle 3D et localisera l'objet 3D.

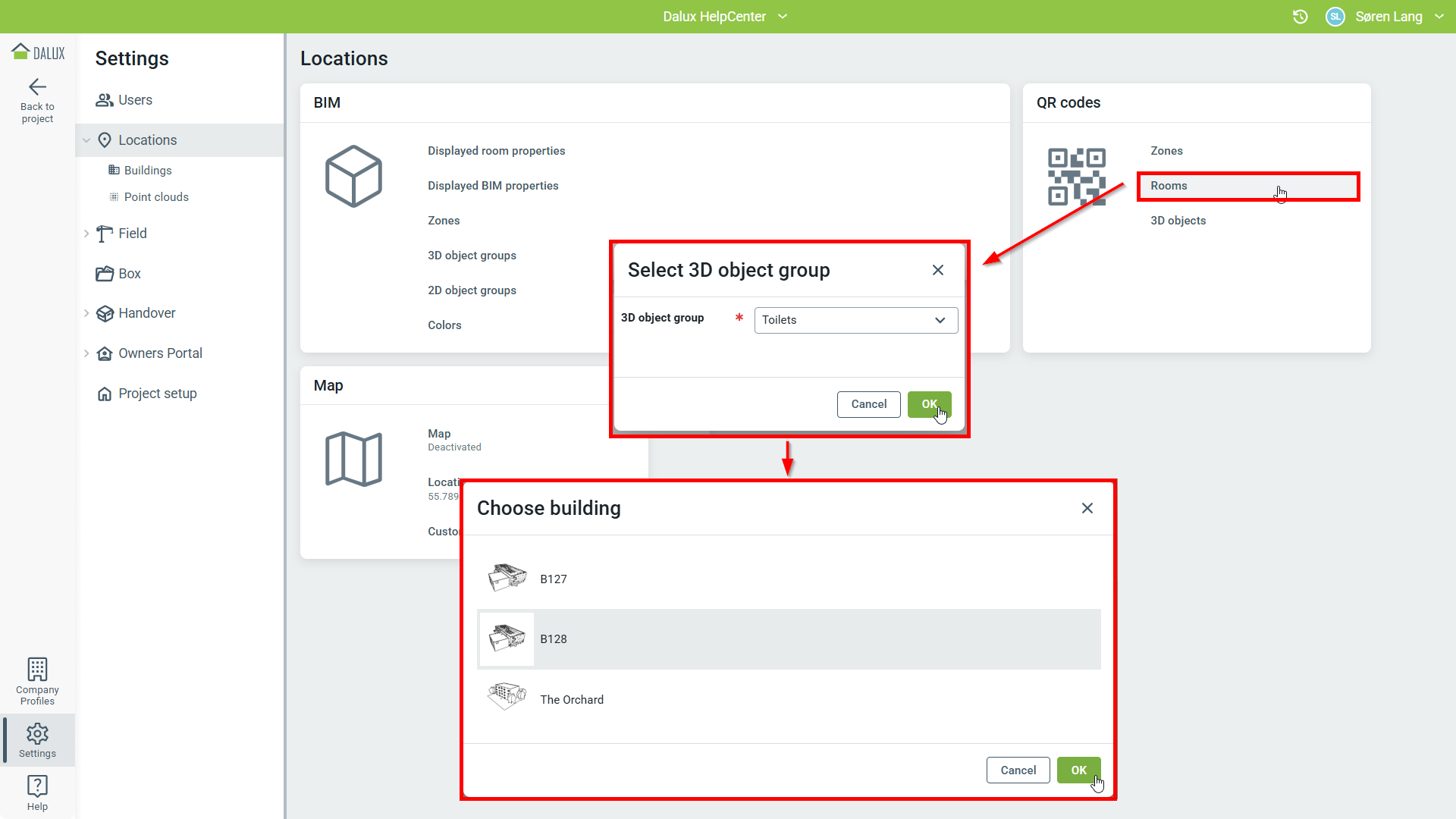

Pour créer des codes QR à partir d'objets 3D, accédez à Réglages Position Codes QR - 'Objets 3D'.

Tout d'abord, sélectionnez le groupe d'objets 3D, et s'il y a plus d'un bâtiment sur le projet, sélectionnez le bâtiment pour lequel vous souhaitez générer des codes QR.

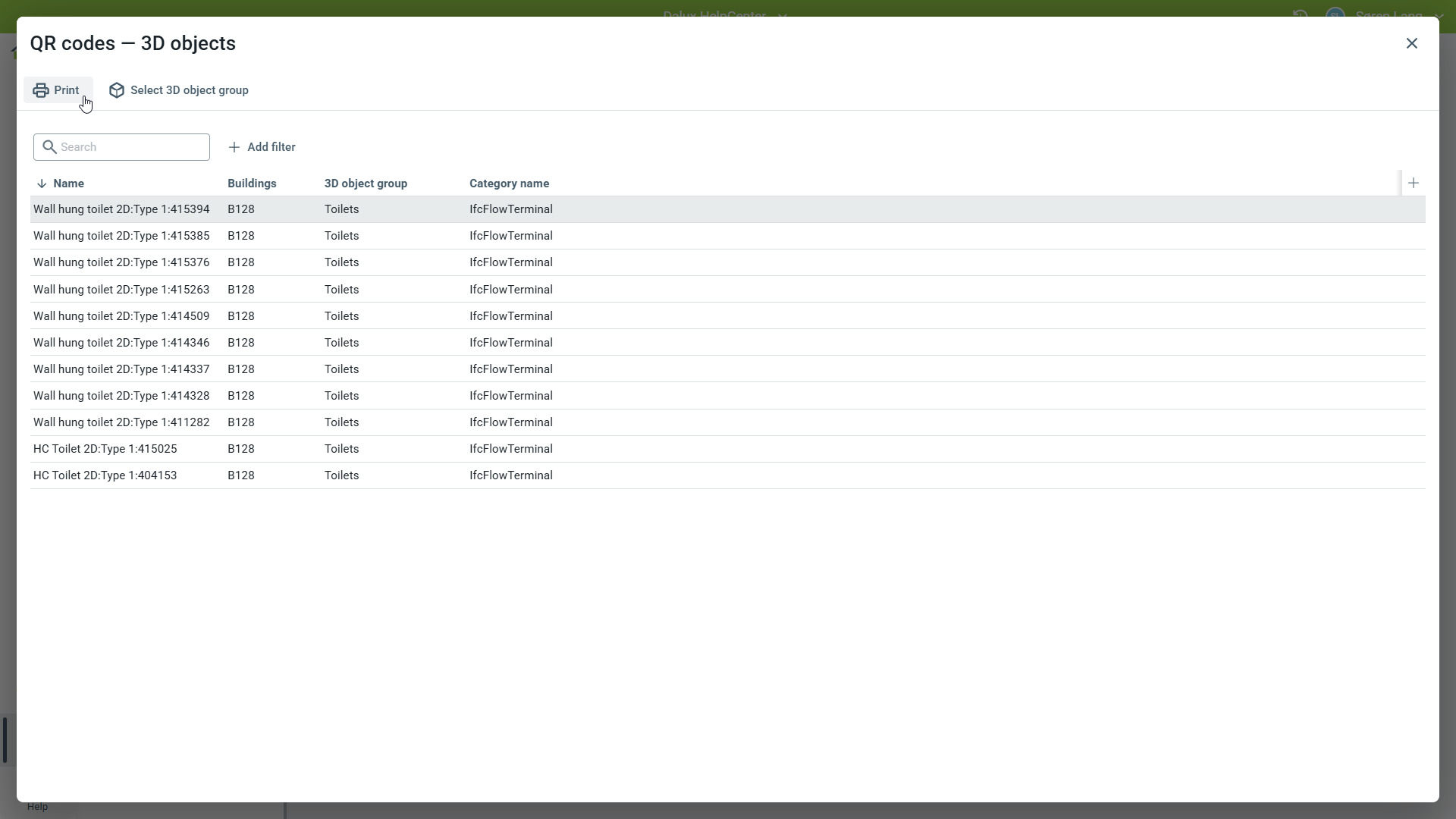

Cela ouvre une nouvelle fenêtre, où tous les objets 3D du groupe d'objets 3D dans le bâtiment sont affichés. Des filtres peuvent être appliqués pour trouver les objets 3D exacts dont vous avez besoin. Un ou plusieurs objet(s) 3D peu(ven)t être sélectionné(s).

Pour générer les codes QR, sélectionnez un ou plusieurs objets 3D et cliquez sur Imprimer.

Notez que si vous souhaitez uniquement imprimer des codes QR pour les objets 3D dans votre résultat filtré, vous devez les sélectionner dans la liste, avant de cliquer sur Imprimer.

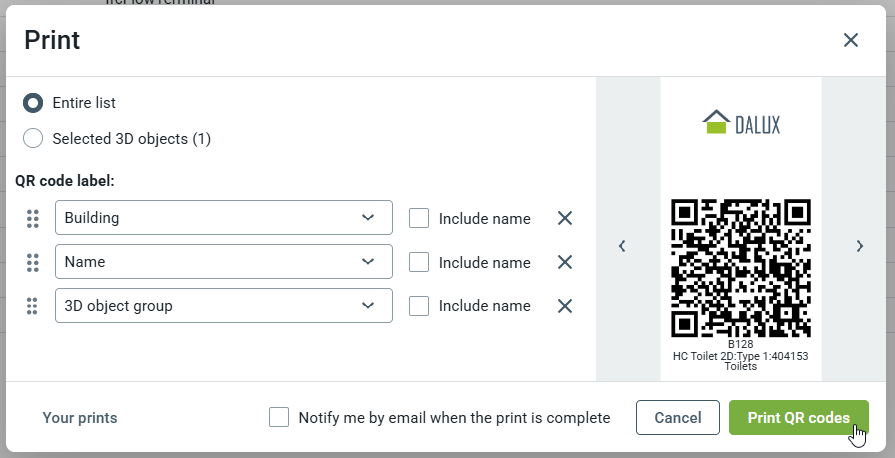

Cela ouvrira une nouvelle fenêtre, où l'impression pourra être personnalisée et prévisualisée. Vous pouvez choisir d'inclure ou non des labels d'information (nom du bâtiment, diverses propriétés BIM de l'objet).

Notez que seules trois labels peuvent être ajoutés au code QR.

Une fois que vous avez terminé de personnaliser les codes QR, cliquez sur 'Imprimer les codes QR' pour générer un document PDF avec les codes QR.

Comment scanner les codes QR dans l'application mobile Dalux?

Les codes QR plus récents auront un logo Dalux au centre. Ils peuvent être scannés avec l'application photo de votre appareil.

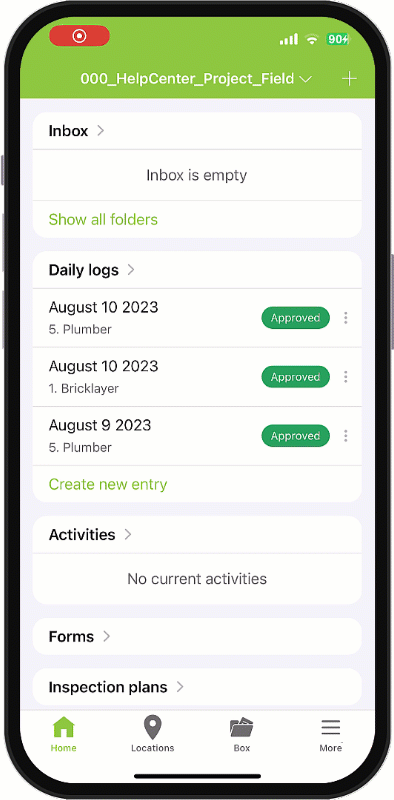

Pour scanner les codes QR plus anciens avec Dalux Mobile, allez dans le menu Plus en bas à droite de l'écran.

Ensuite, appuyez sur Scanner le code QR. Ceci ouvrira le scanner de code QR. Lorsque Dalux détecte un code QR Dalux, il s'ouvrira automatiquement.

Que le code QR soit composé de zones, pièces ou objets 3D, ils sont tous scannés depuis ce menu.
